Как поменять выжимной подшипник самостоятельно?

На современных автомобилях зачастую встречаются системы сцепления, которые состоят из двух дисков – ведомого и ведущего. Первый из них находится в жестком сцеплении с коленчатым валом автомобиля и передает от него на ведомый диск крутящий момент, который далее передается на коробку переключения передач. Чтобы можно было переключить передачи или же перевести двигатель на холостой ход, диски сцепления должны быть рассоединены между собой. Вот именно этот процесс «рассоединения» и осуществляется благодаря выжимному подшипнику. Однако деталь эта недолговечна, и со временем может изнашиваться, вследствие чего могут начаться серьезные проблемы с работой сцепления. Единственный выход из такой ситуации – замена выжимного подшипника сцепления.

• 1. Когда выжимной подшипник сцепления выходит из строя, и по каким признакам это можно распознать?
• 2. Материалы для замены выжимного подшипника сцепления.
• 3. Как провести замену выжимного подшипника сцепления своими руками?

1.

Когда выжимной подшипник сцепления выходит из строя, и по каким признакам это можно распознать?

Несмотря на то, что выжимной подшипник сцепления является одной из самых важных деталей автомобильного механизма, до сих пор не придуман способ, как максимально продлить его службу. На сегодня его принято считать наиболее уязвимой деталью автомобиля, которую приходится время от времени менять. По этой причине, каждый автовладелец должен быть знаком с тем, как эта процедура осуществляется.

Когда автомобиль совершает движение, выжимной подшипник остается в состоянии покоя, однако, когда у водителя возникает необходимость переключить передачу, он сразу включается в работу и позволяет выполнить данное действие. Что происходит, когда выжимной подшипник изнашивается? Дальнейшая эксплуатация автомобиля становится невозможной, так что еще немного поездить с неисправным подшипником у вас точно не получится. Но в любом случае, данную операцию рациональнее будет осуществить дома, поскольку на СТО вам придется переплатить, как минимум, раз в пять стоимость даже самой дорогой детали.

При осуществлении выбора нового выжимного подшипника сцепления необходимо учитывать то, что они могут быть представлены в разных вариантах, и подбирать для своего автомобиля необходимо такой подшипник, который был установлен на нем ранее:

1. Роликовый (шариковый), усилие на который передается благодаря жесткой связке тяг.

2. Гидравлический, из названия которого сразу становится ясно, как осуществляется его работа. Использование такого подшипника является более удобным для водителя, поскольку педаль сцепления с ним будет выжиматься намного легче.

Но, независимо от вида выжимного подшипника, принцип его работы остается неизменным:

— благодаря ведущему диску ведомый прижимается к маховику, тем самым обеспечивая надежное сцепление;

— в свою очередь, на ведущий диск обеспечивает давление диафрагменная пружина, внутренние лепестки которой прижимаются выжимным подшипником сцепления;

— также в данном механизме присутствует вилка сцепления, благодаря которой инициируется передвижение выжимного подшипника и, соответственно, разъединение ведущего и ведомого дисков.

Как распознать наличие неисправностей выжимного подшипника сцепления

Наиболее явным признаком того, что выжимной подшипник больше не может полноценно выполнять возложенные на него обязанности, является его пробуксовывание, а также неполное включение. Во втором случае даже с выжатой педалью сцепления и при выключенном двигателе будет весьма проблематично переключать передачи, во время попыток перевести рычаг с одного положения в другое могут появляться неприятные звуки и шум. Чем больше изношен выжимной подшипник, тем больше будет свободный ход педали.

Когда же выжимной подшипник пробуксовывает, то при полностью отпущенной педали сцепления будет чувствоваться неприятный запах гари, движение автомобиля может стать неравномерным, двигатель может перегреваться, заметно увеличится расход топлива.

Если ваше авто начало вести себя таким образом, а вам все равно еще необходимо преодолеть определенный участок дороги, ехать необходимо максимально осторожно, на максимально низкой скорости. Переключать передачи необходимо максимально осторожно, также не стоит усердствовать с педалью газа, чтобы не допустить перегрева двигателя. Во время переключения передач рекомендуется применять двойной выжим.

Существует также несколько специальных приемов, которые можно применять при обнаружении неисправности выжимного подшипника сцепления. Для того чтобы переключиться на максимальную передачу, необходимо выжать сцепление до упора, а рычаг КПП на некоторое время задержать на нейтральном положении. После этого педаль сцепления отпускаем, снова выжимаем, и только после этого переводим рычаг КПП в положение максимальной передачи.

Если же вам, наоборот, необходимо переключиться на более низкую передачу, с рычагом необходимо выполнить аналогичное действие – задержать его в нейтральном положении. После этого отпустить педаль сцепления и немного нажать на газ, снова выжимаем сцепление и только после этого включаем необходимую передачу. Благодаря таким нехитрым действиям в разы снизится нагрузка на механизм сцепления, и вы сможете благополучно добраться домой, не вызвав больше никаких поломок.

Какие причины провоцируют выход из строя выжимного подшипника сцепления

Очень интенсивная и неправильная эксплуатация сцепления зачастую и приводит к выходу из строя выжимного подшипника сцепления. То есть, когда водитель очень долго удерживает педаль сцепления, и при этом автомобиль продолжает двигаться на очень большой скорости, он тем самым увеличивает силу трения между отдельными элементами механизма сцепления, что со временем приводит к износу выжимного подшипника. Если же с этим вопросом не переусердствовать, то можно продлить срок службы данного элемента до нескольких лет.

Стоит также обратить ваше внимание еще на одну особенность, которая может проявляться в работе выжимного подшипника сцепления. Если при нажатии на педаль слышится посторонний шум, но подобное явление проявляется исключительно при низких температурах, беспокоиться о работоспособности подшипника не стоит. Скорее всего, происходит это из-за расширения чаши, в которой находится подшипник.

Но осуществить хотя бы визуальную проверку все равно стоит.

2. Материалы для замены выжимного подшипника сцепления.

Итак, если вы собрались осуществить замену выжимного подшипника непосредственно у себя в гараже, вам необходимо будет заранее подготовить небольшой набор инструментов. Кроме самого выжимного подшипника, который необходимо приобрести заранее, вам будут нужны:

— стандартный набор гаечных ключей;

— обычная плоская отвертка;

— специальная смазка под названием «Шрус-4» (без нее, конечно, можно и обойтись, однако благодаря ее использованию можно в разы продлить срок службы нового выжимного подшипника сцепления).

3. Как провести замену выжимного подшипника сцепления своими руками?

Особо переживать, приступая к замене выжимного подшипника сцепления, не стоит, поскольку эта задача довольно простая, да и времени она у вас отнимет немного. Главное, четко выполнять все нижеприведенные указания, и буквально через полчаса сцепление вашего автомобиля начнет работать совершенно по-новому.

1. В первую очередь необходимо демонтировать коробку передач, благодаря чему вы сможете получить полноценный доступ ко всем остальным элементам сцепления автомобиля.

2. Далее находим фиксатор и отводим его концы от места, где муфта подшипника зацепляется за корпус его стакана.

3. Достаем подшипник из направляющей втулки. Достать его получится только вместе с муфтой.

4. Вместе с выжимным подшипником крепится и специальный пружинный держатель, который также необходимо снять. Для этого нужно отжать его четыре лапки.

5. Когда будут сняты все фиксаторы, вы сможете легко достать выжимной подшипник из муфты.

6. После демонтажа выжимной подшипник стоит внимательно осмотреть на предмет износа и наличия других повреждений. Если он действительно не подлежит дальнейшей эксплуатации, начинаем устанавливать на его место новый элемент.

7. Однако перед установкой нового выжимного подшипника его также необходимо проверить. В результате визуального осмотра вы должны определить, нет ли на его конструкции люфтов. После этого проверьте, насколько свободно он вращается. Его вращение должно происходить без остановок.

8. Если деталь удовлетворила все необходимые требования, можно начать ее установку на муфту. Ту часть внутреннего кольца, которая немного выступает, необходимо направить непосредственно в сторону муфты. Если выполнить эту задачу у вас получилось, то останется только зажать выжимной подшипник на муфте при помощи пружинного держателя.

9. Осуществляем установку выжимного подшипника на его направляющую втулку. Однако перед этим очень важно нанести на поверхность втулки специальную смазку (достаточно будет тонкого слоя), благодаря чему срок службы подшипника увеличится в несколько раз.

10. Закрепляем муфту и подшипник при помощи пружинного фиксатора.

11. Устанавливаем на место коробку передач.

Однако, чтобы после замены выжимного подшипника автомобиль работал без перебоев, необходимо также уделить внимание тросу ручного тормоза. Обычно после выполнения манипуляций с элементами сцепления он немного ослабляется, поэтому может возникнуть необходимость в регулировке силы его натяжения. Также не лишним будет проверить то, как работает привод сцепления. Только после этого можно заводить автомобиль и наслаждаться ровной работой выжимного подшипника сцепления.

Замена выжимного подшипника на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Выжимной подшипник,  казалось бы такая небольшая деталь в приводе сцепления, а сколько порой из-за неё бывает проблем! Доходит даже до такого состояния: сцепление на автомобиле вообще перестает работать. Разберём несколько главных вопросов по данному подшипнику и узнаем, как правильно заменить его на автомобиле.

Примечание!
Вам понадобятся следующие инструменты: отвёртка и смазка  «ЛСЦ-15»  либо «Литол-24», для смазки шлицы первичного вала, но об этом чуть позже. Замена подшипника требует снятия коробки, поэтому список  должен дополнится инструментами из рубрики «Снятие».

Краткое содержание:

• Замена выжимного подшипника
• Дополнительный видео-ролик

Месторасположение выжимного подшипника

Располагается в коробке, а вернее в той части, где коробка соединяется со сцеплением. Пример приведен на фото ниже, красной стрелкой указано местонахождение подшипника:

Примечание!
На фото выше изображено только лишь приблизительное положение данного подшипника, т. к. он находится во внутренней части коробки, соответственно снаружи мы его не увидим. Однако, зная, где он приблизительно находиться, глядя на установленную коробку проще ориентироваться. Месторасположение детали во внутренней части коробки показано на фото ниже и обозначено красным:

Когда менять подшипник?

В основном, при выходе из строя, сопровождающимся повышением шума при выжимании сцепления на автомобиле. Шум изношенного подшипника зачастую бывает в виде гудения: вы начинаете выжимать педаль и тут слышаться посторонний шум в том месте, где расположен подшипник –  прямой знак, он пришел в негодность и нужно поменять.

Примечание!
Хочу отметить, звук, издаваемый подшипником, появится лишь только при небольшом выжиме сцепления, когда сцепление полностью нажато как такового шума вы не услышите. Шума не возникнет, когда нога полностью убрана с педали, кроме случаем невыставления обязательного зазора между штоком рабочего цилиндра сцепления (красная стрелка на изображении ниже) и между вилкой включения сцепления, обозначенной синей стрелкой. С подробностями об описанном подшипнике, о сроках замены, о зазоре штока рекомендуем ознакомиться в статье: «Важная информация про выжимной подшипник»)

Снятие:
1) В самом начале операции вам придётся снять с автомобиля коробку. (смотрите подробности в инструкции: «Замена коробки на ВАЗ»)

2) Теперь возьмите в руки отвёртку и отведите пружины, крепящие подшипник к вилке.

3) Понемногу тяните вдоль вала, другими словами, на себя выжимной – он снимается с вала.

4) Сняв подшипник, разожмите кончики пружины крепления к вилке выключения передач. После разжатия просто снимите данную пружину.  Обнаружив подшипник в хорошем состоянии, а пружину нет, замените пружину новой и пользуйтесь дальше своим подшипником. С пружиной все в порядке, а с подшипником нет – возьмите пружину и вставьте в новую деталь.

Примечание!
Учтите, бывает подшипник пока ещё цел, но уже отъездил не мало километров, то не стоит исключать вероятность выхода из строя в ближайшее время.

Установка

Новая запчасть устанавливается на автомобиль в обратном снятию порядке.

Примечание!
Перед установкой необходимо смазать шлицевую часть первичного вала, указанную стрелкой, смазкой, описанной в наборе необходимых инструментов, ведь со временем смазка вала пропадает, могут возникнуть неисправности со шлицевой частью из-за трения между несмазывающимися деталями.

Дополнительный видеоролик

Ниже прикреплена ссылка на видео с наглядной демонстрацией процесса замены:

Как заменить автомобильное сцепление: пошаговое руководство

Замена сцепления — долгая и трудоемкая задача, которая может занять несколько часов, но все же возможна. Основная часть задачи — это механическая работа, а не замена основного компонента. Весь процесс занимает примерно 5-6 часов. Прежде чем узнать о том, как заменить автомобильное сцепление, вы должны знать, что замена сцепления является важной задачей для бесперебойной работы автомобиля в течение длительного времени. Иногда нет времени бежать к механику, когда выходит сцепление, тогда можно легко заменить автомобильное сцепление самостоятельно.

Сцепление — это механическое устройство, которое используется для включения и выключения двигателя, чтобы помочь при переключении передач путем приложения давления к маховику. Сбрасываемое давление от прижимной пластины к маховику обеспечивает свободное вращение.

Замена сцепления поставляется с советами по обслуживанию автомобиля и инструментами, помогающими водителю. Доступны комплекты автомобильного сцепления, которые поставляются с инструкциями по эксплуатации и другими важными инструментами для обслуживания вашего автомобиля, и эти инструменты также можно использовать для выполнения других задач, таких как замена автомобильной шины.

Да! Нет необходимости идти в школу механиков, чтобы научиться замене автомобильного сцепления. В этой статье вы узнаете, как заменить сцепление в домашних условиях за несколько простых шагов.

Замена сцепления требует некоторых инструментов и правильного положения автомобиля. Доступны комплекты для замены сцепления, которые содержат все основные компоненты автомобильного сцепления. Помимо всего прочего, при замене автомобильного сцепления потребуется следующее:

1. Домкрат
2. Отвертка
3. Смазка
4. Новый маховик
5. Новое сцепление

Все это необходимые инструменты для обслуживания вашего автомобиля. Как только вы освоите все эти вещи, легко начать процесс. Вот пошаговая инструкция по замене сцепления.

Первый шаг включает в себя угон автомобиля, чтобы поднять переднюю часть автомобиля. Припаркуйте автомобиль в правильном положении, чтобы упростить процесс. Используйте хай-джек отличного качества, чтобы поднять автомобиль над уровнем земли. Трансмиссия и двигатель автомобиля должны выполняться хай-джеком с устойчивостью.

Следующим шагом является снятие коробки передач, чтобы добраться до сцепления автомобиля. Для этого отсоедините трос сцепления и плюсовой провод аккумуляторной батареи. Отсоедините все электрические соединения и трос спидометра. Отсоедините и снимите стартер.

Найдите болты, соединяющие кожух колокола с задней частью двигателя, и снимите их все. Затем снимите коробку передач с двигателя. Осторожно опустите напольный домкрат и снимите коробку передач автомобиля, слегка приподняв домкрат, чтобы поддержать автомобиль, а также снять коробку передач с двигателя.

Снимите ведущий мост и карданный вал. Чтобы добраться до сцепления автомобиля, вам нужно снять нажимной диск и выдвинуть диск сцепления. На этом этапе вы можете отремонтировать или заменить маховик и удалить грязь и мусор с коленчатого вала.

Перед заменой автомобильного сцепления очистите все детали от масла, жира и грязи. После замены маховика замените автомобильное сцепление на более новое. Сдвиньте новый диск сцепления и установите его с помощью приспособления для выравнивания сцепления. Сдвинув новый диск сцепления, закрепите болтами нажимной диск и замените коробку передач.

Теперь вы готовы установить коробку передач на место, но перед установкой коробки передач установите новый выжимной подшипник с рычагом выключения и с предварительно смазанными точками поворота. Совет состоит в том, чтобы выровнять коробку передач в шлицевом отверстии и наклонить коробку передач вперед, чтобы снова прикрепить ее, пока она полностью не скользит. Не спешите. Просто не торопитесь на этом шаге и практикуйте его несколько раз, пока не добьетесь успеха. После того, как коробка передач выровнена, установите болты на место и затяните их должным образом.

На этом шаге возьмитесь за дополнительный домкрат коробки передач, чтобы закрепить все трубы, провода и рычаг переключения передач на коробке передач.

После установки коробки передач на место и затягивания болтов медленно отпустите домкрат. Удерживайте коробку передач и дайте автомобилю опуститься в исходное положение. Подсоедините аккумулятор и долейте свежую жидкость сцепления. Подсоедините электрические разъемы, вакуумные линии и спидометр.

Пришло время снова отправиться в путь и проверить замененное автомобильное сцепление. Совершите короткую поездку, чтобы убедиться, что замененное сцепление работает нормально.

Замена автомобильного сцепления – дело недорогое. Вы даже можете сэкономить огромное количество денег, которые механик взимает за замену сцепления, заменив сцепление самостоятельно. Замена автомобильного сцепления — это отличная возможность узнать что-то техническое и руководство по эксплуатации автомобильного аккумулятора. Это дает большую уверенность в себе и представляет личную привязанность к вашему автомобилю, зная, что вы можете сосредоточиться на его повреждениях и устранить их за один раз.

В большинстве автомобилей используется механическая коробка передач, и для них доступен комплект для замены сцепления, который включает запасные части и инструменты для выравнивания. Комплект автомобильного сцепления стоит от 150 до 500 долларов. Также доступны индивидуальные комплекты для замены сцепления, которые стоят дорого и стоят тысячи долларов. Вы можете получить приблизительное представление от профессионального автомеханика, когда отправляетесь на ремонт подержанного автомобиля в Балтиморе, штат Мэриленд.

Рекомендуется следовать руководству, предоставленному автомобилем, чтобы получить представление о компонентах автомобильного сцепления, прежде чем начинать такой проект. Ремонт автомобилей Silverado 1500 — отличный пикап, который предлагает все: производительность, а также комфорт и удобство. По разным данным Шевроле Сильверадо 2023 года 1500 отзывов, это один из самых ожидаемых пикапов в 2023 году считайте …

22 марта 2023 · читать

Подробнее

Самые быстрые автомобили в мире (рекорд скорости)

Их так много люди, которые любят очень быстро ездить на машинах и хотели бы летать на своих легковые автомобили. Им всегда интересно узнать о самых быстрых автомобилях в мире, и они всегда хотите быть в курсе самых быстрых автомобилей в мире. Такие автолюбители w …

5 марта 2023 · читать

Подробнее

Какова наилучшая цена за мой подержанный грузовик?

Если вы хотите продать ваш подержанный грузовик для модернизации или по какой-либо другой причине, вы не должны просто продавать его дешево, потому что иногда стоимость вашего грузовика намного больше, чем вы думаете. Точно так же, как покупатели используют руководство по покупке подержанных грузовиков чтобы купить дешево, вы должны аль …

5 марта 2023 · читать

Подробнее

ОСТАВИТЬ ОТВЕТ

Имя*

Email*

Сайт

Комментарий

Как поменять сцепление | Auto Mechanics 101

Замена сцепления в вашем автомобиле — процесс длительный, но совсем не сложный.

Я провожу много времени, просматривая веб-сайты с подержанными автомобилями, не потому, что собираюсь их купить, а только потому, что мне интересно посмотреть, от каких автомобилей и грузовиков люди пытаются избавиться. Одна из вещей, которая всегда вызывает у меня интерес, — это когда я вижу транспортное средство с надписью «Mechanic’s Special» или что-то в этом роде, потому что часто эти транспортные средства доступны практически бесплатно. Иногда эта отличная сделка испаряется в куче дорогих и труднодоступных запчастей, но в других случаях вы можете получить большую скидку на автомобиль, которому просто нужно немного любви.

Друг недавно купил машину, которая не работала. Владелец объяснил, что сцепление вышло из строя, и ремонтные мастерские не стали бы его трогать менее чем за 1500 долларов. Машина была не в фантастическом состоянии, но в рабочем состоянии, она стоила бы как минимум в три раза больше стоимости ремонта, но владелец просто не мог оправдать трату денег, поэтому бросил машину.

Вместо того, чтобы платить за замену сцепления по ставкам местного магазина, мой друг сделал эту работу сам. Замена сцепления может показаться сложной задачей, но на самом деле это не так уж и сложно. Как только вы поймете, как работает сцепление, его разборка и замена станут намного проще, и вы сможете выполнить эту задачу самостоятельно и сэкономить немало денег.

Прежде чем приступать к замене сцепления, у вас должно быть качественное руководство по ремонту вашего автомобиля. В то время как большинство автомобилей имеют аналогичную процедуру ремонта, каждый из них имеет уникальные шаги, которые необходимо выполнить, а руководство по ремонту — отличный способ помочь идентифицировать детали и узнать правильные характеристики крутящего момента.

Что такое муфта?

Сцепление представляет собой диск из фрикционного материала, который оказывает давление на маховик, чтобы передать вращательные силы двигателя через трансмиссию и ведущие колеса. Когда педаль сцепления нажата, нажимной диск сбрасывает давление с маховика и позволяет трансмиссии свободно вращаться.

Как только вы выберете следующую передачу и отпустите педаль сцепления, нажимной диск возобновит передачу усилия на сцепление и соединит энергию вращения двигателя с трансмиссией. Это основной принцип работы всех муфт механической коробки передач.

Почему выходит из строя сцепление?

Со временем фрикционный материал диска сцепления изнашивается, как и колодки дисковых тормозов. Водители, которые склонны слегка удерживать педаль сцепления при ускорении, изнашивают сцепление быстрее, чем водители, которые быстро отпускают педаль. Более того, резкое переключение передач может вызвать перегрев маховика, что приведет к неравномерному износу диска сцепления. Утечки из двигателя или трансмиссии также могут вызвать насыщение диска сцепления, что приведет к его выходу из строя.

Как понять, что сцепление неисправно?

Первым признаком неисправности сцепления является проскальзывание передачи при ускорении. Обороты двигателя увеличатся, но машина не будет разгоняться так быстро, как должна. Вы можете почувствовать запах гари, поскольку поверхность диска сцепления на маховике нагревается. В итоге сцепление не будет удерживать обороты двигателя, и машину придется буксировать. Рекомендуется планировать замену сцепления до того, как оно полностью выйдет из строя.

Загрузите более 5 000 000 руководств по ремонту автомобилей здесь!

Детали сцепления

Сегодня большинство узлов сцепления имеют гидравлический привод, хотя во многих старинных автомобилях используются механические связи для управления нажимным диском. Понимание того, как называется каждая деталь и как они работают вместе, облегчает понимание того, как самостоятельно заменить сцепление.

Маховик

Маховик представляет собой тяжелый стальной диск, который крепится к коленчатому валу двигателя с задней стороны блока цилиндров. Маховик выполняет три функции: он обеспечивает инерционную энергию для вращения двигателя, обеспечивает зубчатую передачу для включения стартера и обеспечивает плоскую фрикционную поверхность для сцепления сцепления.

Диск сцепления

Диск сцепления представляет собой металлический диск, удерживающий фрикционный материал, подобно колодкам в дисковой тормозной системе. Пружины в центре диска сцепления гасят вибрацию двигателя и помогают обеспечить плавное зацепление и отсоединение от маховика. Диск сцепления фиксируется на шлицах первичного вала коробки передач.

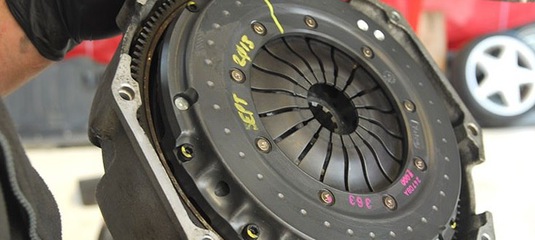

Нажимной диск

Нажимной диск крепится болтами к маховику и содержит диск сцепления. Он выполняет две функции: удерживает диск сцепления в центре и обеспечивает усилие для его отпускания и нажатия.

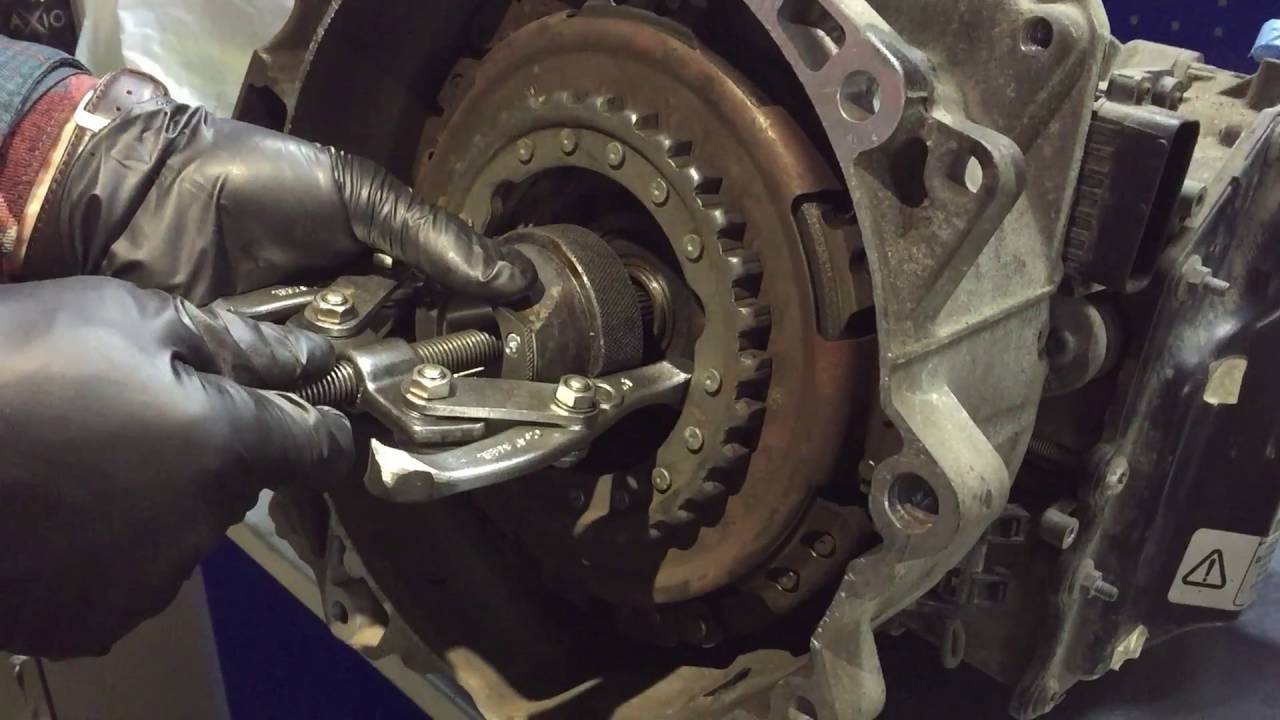

Выжимной подшипник

Выжимной подшипник обеспечивает соединение между неподвижной педальной тягой и вращающейся поверхностью сцепления. Выжимной подшипник также называют выжимным подшипником. Обычно он удерживается на месте с помощью раздвоенного металлического рычага, к которому прижимается тяга педали / рабочий цилиндр, чтобы привести в действие сцепление.

Направляющий подшипник

Не во всех механических коробках передач используется направляющий подшипник, но это важный компонент, который необходимо помнить при замене сцепления. Управляющий подшипник обычно находится в углублении на конце коленчатого вала и обеспечивает точку вращения с низким коэффициентом трения для передней части входного вала трансмиссии.

Сколько стоит замена сцепления?

Вы можете значительно сэкономить, заменив сцепление самостоятельно. Для большинства легковых и грузовых автомобилей с механической коробкой передач имеется комплект для замены сцепления, в который входят запасные части и специальный инструмент для выравнивания. Комплект сцепления будет стоить от 150 долларов в нижней части до 500 долларов за некоторые из более дорогих заводских запасных частей. Также доступны индивидуальные высокопроизводительные комплекты сцепления, которые могут стоить несколько тысяч долларов. Вы потратите в среднем на 1000 долларов меньше, выполнив замену сцепления самостоятельно.

Сколько времени это займет?

Большинство работ по замене сцепления занимают всего несколько часов. Наиболее трудоемкой частью работы является машинная работа, которая требуется, за исключением замены определенных компонентов. Средний домашний механик с ручными инструментами и парой напольных домкратов может собрать сцепление за выходные или меньше.

Сравнение переднеприводной и заднеприводной муфты Замена сцепления

Рано или поздно вам потребуется заменить сцепление, независимо от того, переднеприводная у вас машина или заднеприводная. Основное различие между этими двумя конструкциями заключается в том, что автомобили с задним приводом обычно имеют больше места для работы. Большинство шагов одинаковы независимо от трансмиссии.

Может потребоваться снять выхлопную трубу на автомобилях с передним или задним приводом, чтобы создать зазор. Нанесите большое количество проникающего масла на болты выхлопной системы, прежде чем пытаться их снять, чтобы предотвратить поломку креплений. Не допускайте, чтобы вес трансмиссии приходился на выхлопные трубы, потому что вы можете сломать коллекторы, погнуть выхлоп и уронить трансмиссию.

Специальные инструменты и шаги для переднеприводных автомобилей

Для большинства переднеприводных автомобилей требуется сепаратор шаровых шарниров или специальный инструмент для снятия полуосей. Внимательно прочтите руководство по ремонту и проверяйте эти детали при их снятии. Изношенные вещи легче заменить, пока они уже разобраны. Также рекомендуется приобрести или изготовить подставку для двигателя, которая опирается на стойки подвески, чтобы поддерживать двигатель сверху. Многие автомобили FWD используют опоры двигателя, которые крепятся к трансмиссии, поэтому вам необходимо поддерживать двигатель во время процесса.

Рекомендации по замене сцепления RWD

При снятии коробки передач на автомобиле с задним приводом необходимо снять карданный вал, также называемый приводным валом. Большинство автомобилей с задним приводом используют карданные шарниры карданного вала. Осмотрите их на предмет износа и при необходимости замените. Избавьте себя от массы хлопот и обратитесь в мастерскую по ремонту приводных валов для замены карданного шарнира и балансировки. Это дешево и намного меньше хлопот.

Вам также потребуется поддерживать двигатель при замене сцепления в автомобиле с задним приводом. В большинстве случаев вы можете использовать деревянный брусок 2 × 4 и напольный домкрат, расположенный под масляным поддоном, чтобы поднимать и опускать заднюю часть двигателя и поддерживать ее, когда трансмиссия выходит. Подъемник двигателя с выравниванием передней и задней части также полезен при замене сцепления.

Действия по замене сцепления

Поднимите и надежно закрепите автомобиль, чтобы он был максимально ровным. Используйте автомобильные подставки хорошего качества, рассчитанные на вес вашего автомобиля. Никогда не работайте под автомобилем, поддерживаемым только домкратом. Кроме того, всегда проверяйте положение опор домкрата, сильно встряхивая автомобиль, прежде чем работать под ним. Они не должны двигаться, если автомобиль правильно поддерживается.

1. Аксессуары для отсоединения

В руководстве по ремонту содержатся инструкции по отсоединению переключателя от коробки передач. В большинстве автомобилей узел переключения передач отвинчивается и откладывается в сторону. Самое время заменить втулки в вашем переключателе, чтобы получить правильное натяжение, когда вы соберете все обратно. Отсоедините все электрические соединения, вакуумные линии и трос спидометра, если он есть на вашей трансмиссии. Отсоедините и снимите стартер.

2. Снимите болты двигателя

Найдите болты, которые соединяют заднюю часть двигателя с корпусом колокола коробки передач, и снимите их все. Не забудьте иметь организационную систему для гаек и болтов. Отличный совет — использовать картонные ящики для яиц. Волшебный маркер отлично подходит для маркировки того, откуда взялись эти застежки, и ускоряет повторную сборку.

3. Снимите узел привода

Снимите ведущую ось или карданный вал в соответствии с руководством по обслуживанию вашего автомобиля. Используйте тряпку, чтобы трансмиссионная жидкость не вытекала из выходного отверстия. Поместите трансмиссионный домкрат или напольный домкрат с опорой под трансмиссию и поднимите ее настолько, чтобы снять напряжение с поперечины трансмиссии.

4. Снимите поперечину

Сначала снимите болты крепления трансмиссии к поперечине, затем снимите болты крепления поперечины к подрамнику и убедитесь, что трансмиссия остается сбалансированной и поддерживается на всем протяжении. Затем снимите поперечину, чтобы освободить место для опускания коробки передач. Рекомендуется заменять опору трансмиссии каждый раз, когда вы ее разбираете. Деталь обычно недорогая.

5. Снимите коробку передач

Осторожно опустите домкрат, удерживающий коробку передач, и отведите ее от двигателя. Возможно, потребуется немного приподнять переднюю часть двигателя, чтобы облегчить разделение трансмиссии и двигателя. Как только входной вал трансмиссии освободится от задней части двигателя, извлеките трансмиссию из-под автомобиля и поместите ее на стенд для разборки.

Осмотр компонентов сцепления

Сняв коробку передач с автомобиля, можно снять маховик с нажимным диском и сцеплением в сборе. Отсоедините узел нажимного диска от маховика и отделите диск сцепления.

Внимательно осмотрите маховик перед тем, как вставить его обратно. Первое, на что следует обратить внимание, — это подпалины или трещины на поверхности маховика в местах контакта со сцеплением. Кроме того, ищите углубления в металле глубже, чем ноготь. Это признаки потенциально неисправного маховика.

Еще одна вещь, на которую стоит обратить внимание, это зубчатая шестерня по периметру. Это называется зубчатым венцом и обычно приваривается или прижимается к маховику. Зубья входят в шестерню стартера, чтобы провернуть двигатель и запустить автомобиль. Если зубья изношены под углом, имеют сколы или сломаны, зубчатый венец необходимо заменить. Большинство механических мастерских справятся с этим ремонтом для вас.

Сборка на место

После покупки комплекта сцепления для вашего автомобиля вам необходимо отнести маховик в мастерскую, чтобы проверить толщину контактной поверхности. Ваше сцепление должно иметь достаточную поверхность для сцепления, чтобы правильно функционировать, и, как и ваши тормоза, поверхность должна быть гладкой. После того, как вы вернете маховик на место, протрите поверхность спиртом, чтобы удалить отпечатки пальцев и убедиться, что фрикционная поверхность цепкая.

Использование пилотного инструмента

В комплект вашего сцепления входит забавный пластиковый элемент, который называется пилотным инструментом. Вы будете использовать пилотный инструмент, чтобы совместить шлицы на муфте с первичным валом. После того, как вы выровняете и закрутите маховик в соответствии со спецификациями в руководстве по обслуживанию, вы надеваете диск сцепления на инструмент, а затем устанавливаете его на место напротив направляющего подшипника. Затем нажимной диск выравнивается по отношению к маховику и затягивается в соответствии со спецификацией. Выдвиньте инструмент выравнивания из сборки.

Хитрость при установке коробки передач

Теперь, когда вы готовы переустановить коробку передач, самый простой, на первый взгляд, момент, на котором часто застревают домашние мастера, — включение коробки передач. Хитрость заключается в том, чтобы совместить шестерню входного вала с диском сцепления, удерживаемым на месте нажимным диском, при перемещении трансмиссии на место. Звучит сложно? Это. Но будьте терпеливы, не торопитесь и ничего не форсируйте, и вам удастся заставить входной вал выровняться с диском сцепления и скользнуть в направляющий подшипник. Он издает приятный лязг, когда корпус колокола касается задней части двигателя.

Совет профессионала:

Установка FWD и RWD намного проще, если вы можете изменять угол наклона двигателя при установке трансмиссии. Качественный моторный подъемник — отличный инструмент, который всегда под рукой. Это работа, которую вы, конечно, можете сделать сами, но это отличная возможность привлечь своих друзей к тому, что вы любите. Дополнительный набор рук, безусловно, пригодится для таких задач, как замена сцепления.

Завершение

Теперь, когда сцепление установлено, а трансмиссия снова на месте, вы просто выполняете процесс разборки в обратном порядке. Установите на место полуоси или карданный вал, закрепите болтами опору трансмиссии, а затем затяните поперечину в соответствии со спецификациями, указанными в руководстве по ремонту.

Вручную закрутите болты, соединяющие двигатель с корпусом колокола и болты стартера, затем затяните в последовательности в соответствии с руководством по ремонту вашего автомобиля. Не забудьте снова подключить электрические разъемы, вакуумные линии и спидометр.
