🚘 Замена распредвала на ВАЗ 2106

Надеюсь тема будет полезна, распредвал выходит из строя не так и часто, а то и вообще редко, заводской распредвал может проехать пару капитальных ремонтов.

Замена распредвала на ВАЗ 2106 своими руками

Для начала немного теории, точнее показаний, которые свидетельствуют о неисправности распредвала, износа его шеек и постели. Определить стучит ли распредвал или что-то другое в двигателе не особо и легко, но возможно. Обычно распредвал стучит глухо и сильно, частота стуку изменяется вместе с оборотами двигателя. Можно послушать двигатель через клапанную крышку посредством деревянной палки, медицинского стетоскопа. Но зачастую, если вы не опытный моторист, отличить стук распредвала от стука раскрученного клапана не так и легко.  Поэтому самым верным способом диагностики распредвала является его снятие с двигателя, мойка, осмотр. Таким образом получается:

  1. Неисправный распредвал стучит глухо, как будто удары молотком
  2. При изношенном распредвале невозможно отрегулировать зазоры в клапанах, так как при проворачивании коленвала распредвал занимает все время разные положения
  3. Самым надежным способом диагностики неисправности распредвала, является снятие его с автомобиля, промывание в бензине и непосредственно диагностика: необходимо держа распредвал левой рукой ударять по постели правой, если слышны хотя бы наименьшие стуки, то распредвал изношен. Только следите, чтобы распредвал не перемещался в постели, так как от ударов об ограничитель, распредвал издаст тихий стук.
  4. Распредвал влияет на давление в системе смазки, чем больше зазоры между постелью и валом — тем ниже давление, соответственно хуже смазка других частей.

Также хочу посоветовать, какими бы ни хорошими были рокера (рычаги клапанов) их также необходимо заменять, потому что неравномерность выработки приведет к быстрому износу распредвала. Также я рекомендую вам обратить внимание на состояние башмака натяжителя, его можно увидеть при снятом распредвале, так как заменить его достаточно трудоемкий процесс. Процесс замены распредвала подразумевает и регулировку тепловых зазоров клапанов, так что имейте ввиду. Ну что же, начнем.

Замену необходимо начинать со снятию кастрюли с воздушным фильтром, отсоединению троса подсоса, привода газовой заслонки. После этого рекомендую вам очистить клапанную крышку от пыли и грязи, чтобы минимизировать попадание песка внутрь двигателя.

Еще собрано)))

Откручиваем каструлю

После снятия всего, что написано выше, можно приступать к снятию клапанной крышки, для этого достаточно открутить гайки на «10» по периметру.

Кстати, при каждом снятии клапанной крышки рекомендую заменять прокладку (не только я, а и завод). Постарайтесь поискать резино-корковую прокладку, она значительно лучше чем резиновая сдерживает масло.

После того, как снимете крышку вы увидите распредвал, у нас он очень закопчен, видно масло использовалось не самое дорогое,. меняли также не часто.

Двигатель ВАЗ 2106 без клапанной крышки

Сейчас необходимо ослабить крепление звезды распредвала с помощью ключа на «17», чтобы двигатель не проворачивался можно вставить большую отвертку между звездой и моторной цепью.  Теперь довольно ответственный момент, необходимо совместить метки на коленвале и звезде распредвала. В идеале, метка на шкиве коленвала должна остановится напротив длинной рыски, а метка на звезде распредвала напротив выступа на постели распредвала.

Совмещение меток на коленчатом вале ВАЗ 2106

Совмещение метки на звезде распредвала на ВАЗ 2106

После того как вы совместили метки, необходимо снять натяжитель цепи, для этого достаточно открутить две гайки на «10».

Снимаем натяжитель моторной цепи

Далее можно снять звезду распредвала, она посажена на направляющий штифт. Откручиваем болт крепления звездочки, легким ударом ключа сбиваем звездочку. Теперь, чтобы звезда не проскочила можно связать ее и цепь вместе.

→ Получите полезные материалы для Ваз 2101-2110

Спасибо за подписку!

Связал цепь и звездочку

Далее осталось только снять распредвал, отвинтив гайки на «13» которые его крепят. Кстати, если вывернулась шпилька вместе с гайкой, то ее можно легко вернуть назад, для этого достаточно иметь шпильковыворачиватель или накрутить две гайки на шпильку и зажать их в разные стороны, затем за верхнюю гайку закручиваем шпильку в головку.

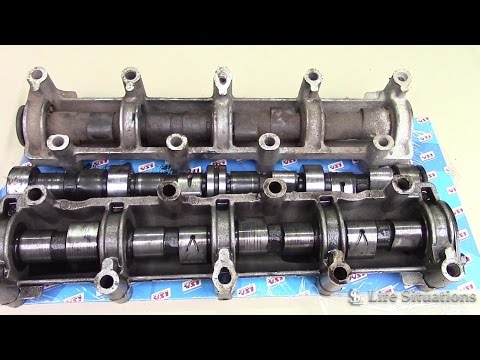

Снятый распредвал

Ну а дальше достаточно проверить распредвал, как я писал выше, если необходимо заменить его, рокера. Собираем все в обратном порядке. Забыл сказать, что новый распредвал необходимо правильно зажать, для этого существует карта:

Карта затяжки распредвала ВАЗ 2106

Устанавливаем распредвал в обратном порядке, важно проследить совмещение меток. После того как установите распредвал на место, необходимо произвести регулировку натяжения моторной цепи, также отрегулировать клапана.
