Подключение беспроводной камеры заднего вида

Водителю-новичку и передние габариты своего автомобиля порою оценить сложно, а что уж говорить о ситуации, когда приходится парковаться задним ходом?! Чтобы чувствовать при подобных манёврах себя намного увереннее, можно обзавестись парктроником. А ещё лучше установить камеру заднего вида. Тогда всё, что происходит сзади машины, у автолюбителя будет как на ладони. И можно будет припарковаться в самом узком месте без негативных последствий.

Как работает беспроводная камера заднего вида

Может так случиться, что автомагнитола, к экрану которой вы собрались подключить камеру заднего вида, не имеет нужного видеовхода. Не спешите менять прибор на 2 DIN формат. Можно обойтись меньшими затратами – приобрести КЗВ без проводов. И тогда Android без видеовхода спокойно станет принимать сигнал от заднего видеоустройства, получая его по Вай-Фаю.

Комплект поставки включает в себя:

• собственно камера;
• модуль раздачи сигнала Wi-Fi;
• приёмник с антенной.

Видеопередающее устройство подключается к модулю беспроводной сети, как только водитель включает заднюю передачу. Сигнал от камеры поступает на раздаточный блок, с которого изображение показывается на экран.

Картинку с камеры заднего вида Wi-Fi в зависимости от произведённых настроек можно передать не только на автомагнитолу, но и на смартфон, планшет или GPS-навигатор.

@startgsm.ru

Процесс установки беспроводной камеры заднего вида

Чтобы установить камеру заднего вида по Wi-Fi-соединению, можно выбирать любой гаджет без каких-либо ограничений. Он обязательно подойдёт.

Как производится монтаж:

1. В дверце багажника просверлите отверстие.
2. Установите камеру заднего вида и протяните провода внутрь багажника.
3. Там подсоедините к проводу передатчик сигнала, закрепив его.
4. Жёлтый провод соедините с «плюсом» от фар заднего вида.
5. Приёмник сигнала с антенной установите в непосредственно близости к монитору, подсоединив питание к замку зажигания или АКБ (красный провод).
6. Чёрный проводок отправьте на массу.

Проследите, чтобы модуль не прикасался к металлическим деталям и находился от них как можно дальше. В противном случае сигнал от раздаточного блока может экранировать.

Программное обеспечение для беспроводной работы КЗВ

Установить и подключить камеру заднего вида – полдела. Чтобы передающее и получающее сигнал устройства нашли друг друга, следует установить необходимый софт. Программа может идти в комплекте с камерой. Если нет, её всегда можно скачать из интернета.

Камера заднего вида и устройство с экраном обмениваются информацией исключительно в цифровом формате, так что качество картинки будет значительно лучше.

Установив программное обеспечение от производителя, настройте автоматическое подключение камеры заднего вида к передатчику сигнала. В этом случае видео на экране будет появляться каждый раз, как только включите заднюю передачу.

Преимущества и недостатки беспроводной КЗВ

К несомненным плюсам дополнительного оборудования можно отнести:

• лёгкость монтажа камеры заднего вида без необходимости разбирать подшивку и прокладывать кабели;
• экономия времени при установке гаджета;
• возможность произвести инсталляцию своими руками;
• незначительная разница в цене с проводным аналогом.

Из минусов водители, использовавшие камеру ЗВ по Вай-Фаю, отметили:

• сложности с подачей питания на модуль-приёмник;
• возможность возникновения помех при передаче радиосигнала от камеры к экрану;
• перегревание модулей от питания в 12В;
• неудобная инструкция по подключению модуля-приёмника.

Смонтировав Wi-Fi камеру заднего вида и произведя все необходимые настройки на Android или iOS устройстве, сможете использовать этот удобный помощник при сдавании задним ходом.

Оценить статью

1. 5
2. 4
3. 3
4. 2
5. 1

4

Понравилась статья? Поделиться с друзьями:

Похожие статьи

Как подключить и установить камеру заднего вида к магнитоле автомобиля своими руками

Содержание

• Автомобильная видеокамера

• Выбор места посадки в автомобиле

  • Фотогалерея: наглядные примеры посадочных мест для видеокамеры

• Монитор для заднего обзора

  • Штатный монитор

  • Монитор, совмещённый с зеркалом

  • Беспроводная камера

  • Автотелевизор

  • Магнитола

• Как установить и подключить камеру к магнитоле и прочей технике

  • Процедура установки видеокамеры

• Соединяем камеру с монитором

  • Способы подключения

• Настройка устройства заднего вида

• Подключение двух камер

• Видео: инструкция по подключению

Во время движения в потоке машин водителю важно как смотреть вперёд, так и видеть то, что происходит сзади. Когда наше авто оснащено специальной видеокамерой, которая даёт нам оглянуться назад, не поворачивая при этом головы и не упуская из поля зрения дорогу, наша безопасность повышается в несколько раз. Но далеко не в каждом автомобиле, выезжающем из дверей автосалона к новому владельцу, предусмотрен такой сервис. Если в комплектацию авто не входит камера заднего вида, помогающая свести к нулю риски столкновения на дорогах и при парковке, автовладелец может самостоятельно добавить такую функцию к штатной магнитоле, а также установить и подключить её к планшетному компьютеру, автотелевизору, навигатору, смартфону, зеркалу заднего обзора.

Автомобильная видеокамера

Автомобильные видеокамеры делятся на:

1. Камеры переднего вида. Помогают осуществлять контроль дорожной ситуации в таких местах, где видимость обстановки ограничена, например, при выезде и въезде в ворота, при повороте за угол здания. Наличие такой техники предотвращает повреждения корпуса автомобиля. Когда передний бампер приближается к преграде, ограничивающей обзорность, камера отображает то, что происходит справа и слева по ходу движения автомобиля.
2. Камеры заднего обзора. Иногда имеют внешнюю стилизацию корпуса, которая подходит под конкретную марку автомобиля, но могут быть и универсальными, подходящими для любой модели авто. Устройство имеет специальный защитный кожух, охраняющий от попадания внутрь пыли, грязи и влаги. У неё может быть функция подсветки, за счёт которой изображение не теряет высокое качество в любых условиях, например, во время тумана или при слабой освещённости дороги. Главное назначение видеокамеры — информировать водителя о том, что творится на дороге сзади. Изображение с неё направляется на установленный в салоне монитор, глядя на который водитель оценивает расстояние до объектов, находящихся позади машины.

Корпус камеры заднего вида может быть стилизован под конкретную марку автомобиля

Несколько характеристик, на которых стоит сосредоточить внимание, выбирая для нашей машины камеру заднего обозрения:

1. Угол обзора. Он может составлять 100, 120, 140 и 170 градусов. Чем выше градус угла обзора, тем обширнее и полнее будет выглядеть картина происходящего сзади. Но и цена видеокамер, имеющих более высокий градус угла обзора, будет выше.
2. Разрешение экрана камеры. Эта характеристика напрямую связана с качеством видеоизображения. Несмотря на то что техника снимает только происходящее сзади, качество изображаемой картинки имеет немаловажное значение.
3. Устойчивость к температурным колебаниям. Данная характеристика может повлиять на продолжительность службы видеокамеры. Ведь от погодных условий (ветер, мороз, жара, осадки) во многом зависит, сколько времени прослужит выбранный гаджет. То есть, корпус видеокамеры должен быть достаточно прочным, чтобы сопротивляться природным воздействиям.
4. Сколько весит камера. В действительности, сколько бы она ни весила, эта характеристика большого значения не имеет, поскольку все современные видеокамеры заднего обзора по своим габаритам довольно компактны, к тому же они имеют вполне устойчивые крепления.
5. Дальность подсветки, её наличие или отсутствие. Присутствие подсветки имеет дополнительные плюсы во время езды по дороге и при парковке в условиях слабого освещения окружающей среды и при неблагоприятных атмосферных условиях. Дальность подсветки прямо пропорциональна дальности обзора картины сзади. Чем дальше расстояние от заднего объекта, тем лучше его видно при наличии оптимальной подсветки.
6. Форма корпуса камеры. Также при покупке подходящего видеоустройства стоит уделить внимание его форме. Исходя из этого мы будем выбирать, в какое место автомобиля её вмонтировать. Надо заметить, что не все модели видеокамер укомплектованы необходимыми креплениями. Возможно, придётся вносить какие-то изменения в местах состыковки техники с деталями корпуса нашей машины.

Выбор места посадки в автомобиле

Перед тем как начать установку видеокамеры, выберем для неё удобное место посадки. Можно встроить её прямо в бампер, просверлив дрелью специальное отверстие. Монтаж можно произвести на рамке плафона, который отвечает за подсветку регистрационного знака. Преимущество выбора этого места для посадки в том, что она будет почти незаметна для постороннего глаза.

Ещё одним удобным местом для установки видеоустройства может послужить ручка, открывающая багажник. Но здесь существует риск повреждения глазка камеры и быстрого изнашивания. К тому же она может привлечь к себе нежелательное внимание охотников за автомобильными аксессуарами.

Можно посадить технику на крышу автомобиля. Такое место подходит для микроавтобусов. Глазок, установленный на высоте, меньше подвержен риску повреждения и кражи.

Фотогалерея: наглядные примеры посадочных мест для видеокамеры

Глазок камеры врезан в задний бампер автомобиля

Глазок камеры вмонтирован в ручку, открывающую багажник

Камера установлена на рамку плафона, отвечающего за подсветку номерного знака

Камера установлена на крышу автофургона

Монитор для заднего обзора

Картинка с камеры заднего обозрения выводится на ЖК монитор, находящийся в салоне автомобиля на панели приборов. В качестве монитора можно использовать такие устройства, как планшет, навигатор, магнитолу, смартфон, телевизор, а также зеркало заднего обзора.

Штатный монитор

Штатный жидкокристаллический экран крепится на приборную панель с помощью шарниров. Такое гибкое крепление даёт возможность выставлять его под необходимым углом. В мониторе кроме основного входа есть разъёмы для дополнительных видеоустройств. Штатный монитор даёт более масштабное изображение, чем дисплей, совмещённый с зеркалом заднего обзора, но занимает намного больше места, а это не всегда удобно, особенно для небольших автомобилей.

Монитор, совмещённый с зеркалом

Дисплей можно совместить с зеркалом заднего обзора. В то время, пока система выключена, зеркало служит по своему прямому назначению, отражая то, что происходит позади машины. Как только мы включаем заднюю передачу, зеркало тут же становится монитором, на который транслируется изображение заднего плана, передающееся с камеры.

Беспроводная камера

Беспроводные камеры с экраном заднего обзора могут иметь как цветной дисплей, так и чёрно-белый. Со слов некоторых автолюбителей, чёрно-белый дисплей имеет преимущество перед цветным, выдавая более чёткую картинку. Это связано не столько с монитором, сколько с чувствительностью видеокамеры. Поэтому при выборе беспроводной техники стоит учитывать две существенные характеристики:

• чувствительность;
• угол обзора.

Автотелевизор

Автомобильный телевизор также может использоваться как монитор для заднего обзора. Телевизор может быть закреплён под потолком автомобильного салона или располагаться на приборной панели. Принцип работы экрана телевизора на камеру заднего обзора такой же, как и у штатного монитора, навигатора, планшета или магнитолы.

Магнитола

В нашу задачу входит подключение задней видеокамеры к автомагнитоле. Важно, чтобы она имела жидкокристаллический экран. Если такого экрана у штатной магнитолы не предусмотрено, его придётся приобрести дополнительно и соединить с магнитолой. Но мы рассмотрим вариант подведения камеры заднего обозрения к автомагнитоле, имеющей ЖК экран.

В салоне автомобиля установлена магнитола с выдвижным ЖК экраном, на который выводится изображение с камеры заднего обзора

Как установить и подключить камеру к магнитоле и прочей технике

Процедура установки камеры заднего обозрения, как правило, индивидуальна для каждой марки автомобиля. Но есть такие общие рабочие моменты, которые применимы для любой автомашины. Для начала определимся с подручными инструментами и материалами, необходимыми для работы. Вот минимальный перечень того, что нам понадобится:

• изолирующая лента и скотч;
• клей и герметик;
• набор пассатижей, отвёрток и разводных ключей;
• паяльник, кислота, припой;
• электродрель и свёрла;
• электрические провода.

Для монтажа камеры заднего вида понадобятся специальные инструменты

Процедура установки видеокамеры

1. Работа начинается с монтажа глазка видеокамеры. Если на автомобиле есть специальные места, предназначенные для посадки камеры, тогда достаточно извлечь оттуда пластиковые заглушки и поместить видеоустройство в эти отверстия. Но такие посадочные места предусмотрены не во всех автомобилях. Поэтому нам придётся сверлить дырки в бампере — в том самом месте, которое мы предварительно назначили для посадки видеоглазка. Берём электродрель со сверлом нужного диаметра и приступаем к работе. Затем проводим клеем или герметиком по внешней стороне глазка и плотно вставляем глазок в подготовленное отверстие.
2. Вытягиваем провода, идущие от камеры, и проводим их в багажное отделение. Присоединяем отрицательный конец провода к массе автомобиля с помощью болта, предварительно зачистив отверстие под болт наждачной бумагой, чтобы обеспечить надёжный контакт. Провод со знаком плюс лучше всего подключить к силовому кабелю одного из задних автомобильных фонарей. В таком случае подача электропитания на видеокамеру будет происходить одновременно с включением заднего хода.
3. Теперь, после подключения видеокамеры к электросети, будем протягивать через автомобильный салон видеокабель для последующего соединения с монитором. В том случае, если длины провода окажется недостаточно, нам придётся удлинить его согласно выбранному маршруту, стараясь сделать это аккуратно и эстетично, чтобы провод случайно не попал под крепёжные элементы с риском быть впоследствии повреждённым.

Процесс самостоятельного подсоединения камеры заднего вида к монитору автомобиля доступен каждому автолюбителю

Соединяем камеру с монитором

Если у монитора, к которому подсоединяется задняя видеокамера, есть несколько похожих друг на друга разъёмов, будем ориентироваться на то, чтобы провод и видеовход были одинакового цвета. На магнитоле, у которой есть дисплей, с задней стороны должен находиться специальный вход, предназначенный для подключения видеокамеры.

После соединения магнитолы с задней видеокамерой требуется подсоединить её к электросети. Здесь очень важно не перепутать полярность подключаемых проводов.

Для монтажа монитора на панели приборов можно использовать двухсторонний скотч, шурупы или саморезы.

На этой схеме наглядно показан порядок соединения камеры заднего вида с монитором, установленным на панели приборов автомобиля

Способы подключения

Подключить камеру к монитору можно несколькими способами. Для этого можно использовать стандартный кабель типа «тюльпан», который состоит из шести проводов с трёхцветными штекерами.

Камеру заднего вида можно подключить к монитору с помощью стандартного кабеля типа «тюльпан”с трёхцветными штекерами

Камеру заднего обзора можно подключать и с помощью беспроводных модулей, например, по WiFi. Такой способ совместим с любыми видеоустройствами, которые имеют интерфейс CVBS («тюльпан»). Картинка с камеры передаётся на дийсплей планшета, смартфона или магнитолы на платформе Android (версии 2.2 или выше) и iOS (версии 4.3 или выше). Подключение идёт по WiFi через протокол 802.11 b,g,n с шифрованием WPA2.

После окончания монтажных операций необходимо произвести проверку на работоспособность устройства во всевозможных режимах.

Настройка устройства заднего вида

Для нормальной работы нашего умного видеоустройства необходимо провести его дополнительную настройку и проверить на работоспособность. Перед настройкой включаем зажигание. Далее производим следующие действия:

1. Включаем магнитолу, выбрав режим Settings [настройки].
2. Затем заходим в раздел «камеры» и выбираем значение: «задняя».
3. При помощи кнопок на джойстике настраиваем фокус обзора таким образом, чтобы он был удобным для глаза и соответствовал нашим предпочтениям.
4. На этом настройка нашего видеоустройства завершена. Можно переходить к его практическому использованию.

После завершения установки и настройки камеры заднего вида с выводом на экран магнитолы можно переходить к её практическому использованию

Осталось напомнить о мерах безопасности, которые необходимо соблюдать при проведении монтажных работ.

Подключение двух камер

Кроме камеры заднего обозрения также можно установить и камеру переднего вида. Желательно, чтобы фронтальная камера имела достаточно большой угол обзора. Передняя камера поможет водителю безопасно выруливать на дорогу из таких зон, которые ограничивают видимость объектов, расположенных по правому и левому борту.

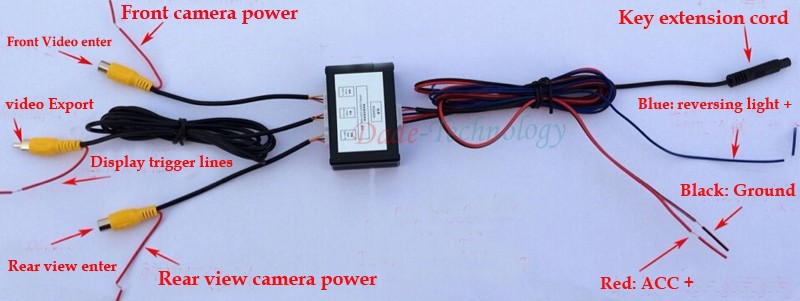

Схема подключения к автомагнитолеодновременно двух камер — заднего и переднегообзора

Для успешного использования двух камер одновременно магнитола должна иметь 3 видеовыхода. Такие автомагнитолы представлены на прилавках магазинов в достаточном ассортименте. Но решение о том, каким оборудованием оснастить автомобиль, остаётся за водителем. Безопасной дороги и удачи на поворотах!

Видео: инструкция по подключению

Камера заднего обзора, установленная на автомашину собственными руками, поможет сэкономить деньги на покупку оборудования и услуги автосервиса, защитит от неожиданных столкновений и наездов во время движения по дороге и на парковке, сделает безопасными манёвры задним ходом. Процесс установки видеокамеры на автомобиль не составит сложности и не займёт много времени. Это дополнительное автомобильное устройство даст чувство безопасности как начинающему, так и опытному водителю.

Как установить проводную или беспроводную камеру заднего вида

Хотите верьте, хотите нет, но установить камеру заднего вида не так уж и сложно. Процесс на самом деле довольно прост в большинстве случаев. Если вы любите делать все своими руками, установка системы камеры заднего вида — это 2-4 часа работы на выходных. Если вы не привыкли работать с автомобилями, это может показаться вам пугающим и требует немного больше времени, но после нашего пошагового руководства вы станете намного увереннее в этом.

Если вы не готовы сделать это самостоятельно после прочтения нашего руководства, мы рекомендуем поручить установку профессионалу, например, ребятам из Best Buy. Они установят систему примерно за 150 долларов, и, скорее всего, она есть рядом с вами. Если вы установили его в другом месте, мы обнаружили, что цена немного выше (~ 180–300 долларов), и иногда они будут просить вас заплатить за любые дополнительные детали, которые могут им понадобиться для установки системы резервной камеры.

Резервные камеры обычно поставляются с инструкциями по установке камеры и дисплею. На YouTube также есть множество отличных пошаговых руководств, которые проведут вас через весь процесс (мы сослались на одно ниже). Вот краткое руководство о том, как установить типичную камеру заднего вида всего за несколько быстрых шагов.

Во-первых, давайте начнем с определения инструментов, которые вам понадобятся для установки камеры заднего вида. Если у вас нет никаких инструментов, это стоит около 50-80 долларов. Но большинство предметов, которые вы можете найти, у вас уже есть:

• Инструмент для зачистки проводов
• Базовый набор торцевых ключей
• Набор крестовых и плоских отверток
• Стыковые соединения
• Кольцевые клеммы
• Изолента
• Дрель

Необходимое время: 1 час 30 минут.

1. Отключение питания

   Первым шагом к любой электрической установке автомобиля является отсоединение отрицательного (-) провода аккумуляторной батареи автомобиля. Это предотвратит короткое замыкание или срабатывание предохранителя.
2. Доступ к задним фонарям

   Снимите необходимые панели вокруг задних фонарей внутри автомобиля. Во многих случаях внутри багажника есть панели. Или, если у вас есть грузовик, обычно есть места для доступа к задним фонарям изнутри кузова грузовика. Отвинтите детали отделки, пока у вас не появится доступ к проводке одного заднего фонаря (нет необходимости делать оба).

3. Найдите место установки

   В зависимости от автомобиля и типа камеры, вы можете установить камеру в различных местах. Чаще всего он находится на номерном знаке или рядом с номерным знаком, поэтому в этом случае мы будем ссылаться на установку номерного знака.

4. Провод камеры заднего вида

   Снимите крышку номерного знака и номерной знак и найдите отверстия позади или над номерным знаком, через которые можно проложить силовой и сигнальный провода к камере. Если отверстий нет, возможно, вам придется просверлить бампер, чтобы подключить камеру сзади.

   Как только у вас будет чистое отверстие, протяните провод от камеры либо к багажнику, либо к кузову грузовика. Отсюда вы протянете провода либо пластиковые панели прямо к заднему фонарю, к которому вы получили доступ ранее. Подключите провод питания к соответствующему проводу питания заднего хода для вашего фонаря заднего хода, используя приобретенные вами стыковые разъемы.

5. Подключение камеры к приборному дисплею

   Теперь, когда резервная камера подключена к источнику питания, вам нужно подключить ее к дисплею. У вас есть несколько вариантов:

   Встроенный в приборную панель дисплей: это дисплей, который либо поставлялся с вашим автомобилем, либо дисплей, который вы, возможно, приобрели на вторичном рынке, например сенсорный экран с двойным din. Это у тебя в тире. Для этого типа дисплея вам необходимо подключить сигнальный провод камеры от задней части автомобиля, где установлена ​​камера, к задней части дисплея на приборной панели.

   Тем, кто планирует использовать OEM-приборную панель, поставляемую с вашим автомобилем, необходимо убедиться, что она совместима и поддерживает резервную камеру заднего вида. Если это так, у Crutchfield есть ряд адаптеров, которые вы можете найти здесь: https://www.crutchfield.com/g_431950/Vehicle-specific-Backup-Cameras.html

   Дисплей на приборной панели/зеркале заднего вида: это послепродажный дисплей, который вы либо размещаете поверх приборной панели, либо размещаете над зеркалом заднего вида. Для этих типов устройств вам необходимо подключить сигнальный провод от задней части автомобиля к устройству, аналогично дисплеям в приборной панели.


   Беспроводные дисплеи: если вы приобрели беспроводную камеру и дисплей, проводка между камерой и дисплеем не требуется. Просто подключите дисплей к источнику питания и следуйте инструкциям по беспроводному подключению к камере.

Возникли вопросы или проблемы с установкой камеры заднего вида? Мы стараемся охватить все сценарии, но реальность такова, что ситуация с каждым транспортным средством может быть уникальной. Чтобы решить проблемы, которые могут быть не упомянуты в нашем посте, мы сотрудничаем с JustAnswer, чтобы помочь ответить на любые ваши вопросы об установке.

Они помогут вам диагностировать и исправить все, что не так! Чтобы задать вопрос, просто начните печатать в чате JustAnswers.

Камерон Скотт

В 2010 году Камерон основал CarAudioNow, чтобы писать о своем мнении об автомобильных и морских стереосистемах. Используя свой непосредственный опыт работы в этой области, когда он владел и управлял компанией SC Autosound в округе Ориндж, штат Калифорния, он начал составлять списки продуктов, инструкции и многое другое. Он тестировал продукты в своем гараже и просматривал их, когда устанавливал в автомобили клиентов. Цель состояла в том, чтобы предоставить людям легкий доступ к качественной информации об автомобильной аудиосистеме, электронике и технологиях, чтобы вам не приходилось часами исследовать что-то вроде автомобильного динамика. В период с 2015 по 2018 год он работал менеджером по цифровым продуктам в Motor Trend, работая напрямую с ключевыми членами редакции, такими как Майк Флойд и Эд Ло, над созданием значимого веб-интерфейса, ориентированного на автомобильных энтузиастов.

Сегодня он все еще составляет списки, тестирует продукты и пишет статьи вместе с несколькими экспертами CarAudioNow, которым он доверяет. Помимо того, что он является основателем CarAudioNow, он также является основным редактором и участником.

Как подключить камеру заднего вида к головному устройству

Как подключить камеру заднего вида к головному устройству ?

Установка камеры заднего вида — отличный способ повысить безопасность вашего автомобиля. Независимо от того, выезжаете ли вы с места для парковки или заезжаете на него, наблюдение за тем, что находится позади вас, может помочь вам избежать несчастных случаев. И если вы когда-нибудь окажетесь в чрезвычайной ситуации, наличие резервной камеры может спасти вам жизнь.

В большинстве случаев люди думают, что подключить камеру заднего вида к головному устройству сложно. Это довольно просто, если у вас есть подходящие кабели и вы знаете, какие порты использовать. Ниже приведено краткое руководство по подключению камеры заднего вида к головному устройству.

Содержание

Как подключить резервную камеру к головному устройству

Инструменты для установки

Вам понадобится несколько инструментов, чтобы выполнить работу правильно. К ним относятся:

• Отвертка (для снятия панелей и винтов)
• Кримперы или инструменты для зачистки проводов (для резки и зачистки проводов)
• Изолента (для герметизации соединений)
• A Сверло и сверла (для просверливания новых отверстий)
• Мультиметр

Имея под рукой все эти инструменты, вы сможете установить камеру заднего вида практически в любом автомобиле.

Выберите место для установки камеры заднего вида

Лучшее место для установки камеры заднего вида — сзади автомобиля, возле номерного знака. Это место дает вам лучший обзор того, что находится позади вас при резервном копировании.

Установка камеры заднего вида

Начните с уборки рабочего места и разложите инструменты и материалы. Это поможет сделать работу более гладкой.

С помощью дрели просверлите отверстие в выбранной области для установки камеры. Прежде чем сверлить, проверьте, что находится на другой стороне панели, чтобы не повредить ее.

Протяните кабель снаружи автомобиля внутрь через только что проделанное отверстие.

Теперь камера заднего вида приведена в порядок.

Следующим шагом будет придание ему силы. Фонарь заднего хода — лучший вариант, так как он загорается только тогда, когда автомобиль движется задним ходом. Вам нужно будет найти положительный провод и отрицательный провод. Чтобы проверить вашу схему, вам понадобится мультиметр.

Чтобы измерить напряжение постоянного тока, установите мультиметр на соответствующую настройку, а затем подключите провода к каждому из проводов.

Когда ваш автомобиль движется задним ходом, вы должны увидеть около 12 вольт. Если мультиметр показывает отрицательное значение, полярность обратная, и вам нужно поменять местами выводы.

Как только вы нашли положительный и отрицательный провода, вы можете выполнить подключение.

Для этого конкретного соединения мы будем использовать метод военного сращивания. Это включает в себя зачистку провода, проделывание отверстия в жилах, чтобы разделить их, и взятие провода от резервной камеры, в данном случае нашего положительного красного провода, и вставку его через разделенные медные жилы, скручивая его вокруг провода. Затем нам нужно изолировать его с помощью скотча.

Теперь, когда мы подключили положительный провод, нам нужно повторить этот шаг для заземления.

Подключение камеры заднего вида к головному устройству Подключение камеры заднего вида к головному устройству

Теперь, когда наш видеокабель проложен до передней части автомобиля, нам нужно подключиться к головному устройству. Если вам нужна максимально чистая установка, используйте оригинальную заводскую проводку для вашего автомобиля.

Найдите видеовход и обратный провод на задней панели головного устройства. В этом конкретном случае у нас есть желтый видеовход RCA и красный провод для нашего обратного триггера. Теперь, когда у нас есть провода видео и обратного триггера, идущие к задней части нашего головного устройства, мы можем выполнить соединения.

Подключите один конец видеокабеля к видео входу на задней панели нашего головного устройства, затем возьмите другой конец и подключите его к нашей резервной камере.

Теперь для проводки реверса мы будем использовать стыковой разъем. Зачистите оба конца провода и вставьте их в разъем. Обожмите разъем, пока он не будет туго затянут, и закрепите соединение лентой, чтобы убедиться, что оно надежно. На этом установка вашей камеры заднего вида будет завершена!

Проверка резервной камеры

Теперь, когда у нас есть соединения, мы можем протестировать их, чтобы убедиться, что все работает правильно. Включите задний ход, и вы должны увидеть изображение с камеры заднего вида на дисплее головного устройства. Вы можете закончить, заклеив скотчем и закрепив все свободные провода, если все работает идеально.

И все! Теперь вы установили камеру заднего вида.

P.S: Если вы ищете новую автомобильную стереосистему с камерой заднего вида, обратите внимание на эту статью.

Видеоролик о том, как подключить камеру резервного копирования к головке

Советы по устранению неполадок

• Проверьте все соединения, чтобы убедиться, что они плотные и безопасные.
• Убедитесь, что кабель питания подключен к правильному проводу.
• Если на вашем головном устройстве нет входа AUX, вы можете попробовать подключить видеокабель к входу DVD-плеера.
• Если вы по-прежнему не можете заставить камеру заднего вида работать, обратитесь к руководству по эксплуатации вашего автомобиля или обратитесь за помощью к профессионалу.

Как подключить беспроводную камеру заднего вида к головному устройству

Хотя в настоящее время в большинстве автомобилей есть камера заднего вида, ее легко установить, если ее нет. Беспроводная камера заднего вида настраивается быстрее всего, так как не требует проводки. Вот как подключить беспроводную камеру заднего вида к головному устройству:

Шаг 1. Установите камеру.

Первый шаг — установить камеру в месте, обеспечивающем беспрепятственный обзор области вокруг вашего автомобиля. Идеальное место обычно позади автомобиля, рядом с номерным знаком.

Шаг 2: Подсоедините передатчик.

Затем вам нужно прикрепить беспроводной передатчик к камере, и это обычно включает ввинчивание передатчика в крепление камеры.

Шаг 3: Мощность плагина.

Затем передатчик необходимо подключить к источнику питания, что обычно достигается путем подключения его к проводке резервного освещения автомобиля.

Шаг 4: Соедините передатчик и приемник.

После включения передатчика его необходимо соединить с приемником, и обычно это можно сделать, нажав кнопку на каждом устройстве.

Шаг 5: Установите приемник.

Последним шагом является удобная установка приемника внутри автомобиля. Лучшее место часто рядом с головным устройством. Как только приемник будет на месте, вы сможете увидеть изображение с камеры на дисплее головного устройства.

Шаг 6: Подключите ресивер к головному устройству.

Последним шагом является подключение ресивера к головному устройству, что обычно выполняется путем подключения вспомогательного входа головного устройства. Как только все будет подключено, вы сможете увидеть изображение с камеры на дисплее вашего головного устройства.

Видеоинструкция о том, как подключить беспроводную камеру заднего вида к головному устройству

Часто задаваемые вопросы

Где подключить питание к камере заднего вида?

Первое, что вам нужно сделать, это найти источник питания для вашей камеры. Прикуриватель в большинстве автомобилей обеспечивает питание для подключения кабеля питания камеры к прикуривателю. Если в вашем автомобиле нет прикуривателя, вы можете подключиться к электрической системе автомобиля. Для этого вам нужно проконсультироваться с профессионалом, так как это не то, что должен делать кто-то без опыта.

Если у вас есть источник питания для вашей камеры, вам необходимо подключить видеокабель от камеры к головному устройству. Головное устройство — это экран дисплея в вашем автомобиле, который показывает радио, навигацию и т. д. На задней части головного устройства будет место с надписью «video in» или что-то подобное. Подключите к этому входу видеокабель от камеры.

Куда подключать обратный провод?

Подключить камеру заднего вида к головному устройству можно двумя способами. Первый — подключение провода питания к фонарю заднего хода, а второй — подключение к 12-вольтовой аккумуляторной батарее автомобиля.

Если вы подключаете провод питания к фонарю заднего хода, вам необходимо снять узел заднего фонаря, чтобы получить доступ к проводам. Когда у вас будет доступ к проводам, вам нужно будет определить провод, который питает задний фонарь, и соединить его с проводом питания камеры.

Если вы подключаетесь к 12-вольтовой аккумуляторной батарее автомобиля, вам необходимо снять отрицательную клемму с аккумулятора, чтобы предотвратить искрение. Как только отрицательная клемма удалена, вы можете соединить провод питания с любым положительным проводом, подключенным к аккумулятору.

После подключения провода питания вам необходимо подключить провод заземления к металлической поверхности автомобиля, убедившись, что камера имеет надлежащее заземление.

После подключения проводов питания и заземления можно подключить видеопровод к видеовходу на головном устройстве. После подключения провода вы должны увидеть изображение с камеры на дисплее головного устройства.

Как установить камеру заднего вида на внедорожник?

Первым делом нужно снять задний фонарь, чтобы получить доступ к проводам. Когда у вас будет доступ к проводам, вам нужно будет определить провод, который питает задний фонарь, и соединить его с проводом питания камеры.

Если вы подключаетесь к 12-вольтовой аккумуляторной батарее автомобиля, вам необходимо снять отрицательную клемму с аккумулятора, чтобы предотвратить искрение. Как только отрицательная клемма удалена, вы можете соединить провод питания с любым положительным проводом, подключенным к аккумулятору.

После подключения провода питания необходимо подключить провод заземления к металлической поверхности автомобиля, убедившись, что камера имеет надлежащее заземление.

После подключения проводов питания и заземления можно подключить видеопровод к видеовходу на головном устройстве. После подключения провода вы должны увидеть изображение с камеры на дисплее головного устройства.

Можно ли установить камеру заднего вида в любую машину?

Камеры заднего вида могут быть установлены в любом автомобиле при наличии источника питания и места для установки камеры. Самая сложная часть процесса установки — это прокладка силового кабеля от камеры к головному устройству, для этого необходимо просверлить отверстие и провести провод через моторный отсек или под автомобилем. Если вам неудобно это делать, мы рекомендуем доставить ваш автомобиль к профессиональному установщику.

Как установить камеру заднего вида без дрели?

Если вы хотите установить камеру заднего вида без сверления, вы можете использовать несколько различных методов. Вы можете использовать клей или двусторонний скотч, чтобы прикрепить камеру к своему автомобилю, или приобрести беспроводную камеру заднего вида, которая не требует установки.

Установка камеры заднего вида — отличный способ повысить безопасность в дороге. Прочтите несколько советов, если вы не знаете, как установить камеру заднего вида без сверления отверстий.

Клейкая или двусторонняя лента:

Если вы не хотите сверлить автомобиль, прикрепите камеру клейкой лентой или двусторонним скотчем. Этот метод, как правило, очень прост и требует всего несколько минут. Очистите поверхность автомобиля, к которой вы будете прикреплять камеру, затем снимите защитную пленку с ленты и прикрепите камеру на место.

Беспроводная камера заднего вида:

Другой вариант — приобрести беспроводную камеру заднего вида. Эти камеры вообще не требуют установки. Прикрепите их к задней части автомобиля, и они передают изображение по беспроводной связи на дисплей внутри автомобиля. Это отличный вариант, если вам неудобно сверлить свой автомобиль или арендовать автомобиль и не можете внести какие-либо постоянные изменения.
