характеристики, типы, создание своими руками

При наличии художественных навыков провести покраску автомобиля можно самостоятельно. Для этого требуется специальное оборудование, называемое аэрографом. За счет равномерной подачи воздуха без примесей и пузырей лакокрасочное покрытие ложиться равномерно. Кроме этого, нужно уделить внимание возможности изменения давления на момент подачи вещества, за счет чего у художника появляется больше возможностей. Для накачивания воздуха в систему проводится установка компрессора. Существует довольно большое количество вариантов исполнения компрессоров, все они характеризуются определенными эксплуатационными особенностями.

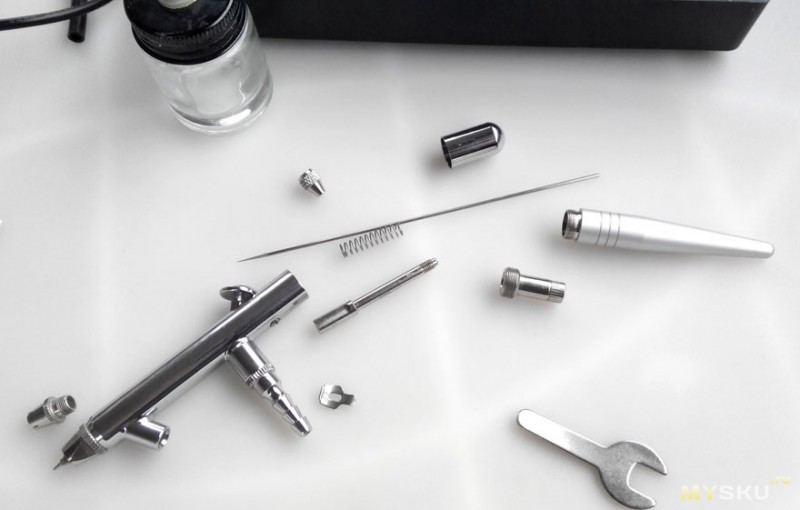

Что такое аэрограф и из чего состоит?

Аэрограф представлен устройством с пневматическим принципом работы. Стоит учитывать, что классификация проводится по тому, как именно проводится смешивание красящего вещества с воздухом. По этому признаку выделяют внутренние и наружные устройства.

Компрессор для аэрографа требуется для создания давления в системе. В большинстве случаев этот элемент устанавливается отдельно. Классический аэрограф состоит из следующих элементов:

1. Сопло для непосредственного распыления пигмента.
2. Емкость для краски или другого наносимого вещества.
3. Игла, которая регулирует подачу вещества.
4. Спусковой клапан. Этот элемент запускает подачу воздуха с краской.
5. Воздушный клапан предназначен для непосредственной передачи воздуха в сопло.
6. Ручка существенно упрощает управление устройством.



Устройство работает достаточно просто. Для начала нужно нажать на рукоятку, после чего воздух от компрессора подается под большим давлением и захватывает частички краски, распадающиеся при прохождении через сопло. Сжатие воздуха проводит компрессор, который характеризуется довольно большим количеством особенностей.

Основные характеристики компрессоров

Рассматриваемое оборудование обладает достаточно большим количеством особенностей, которые должны учитываться. Наиболее важными можно назвать:

1. Производительность воздуха. Как и многое подобное оборудование, рассматриваемое характеризуется пропускной способностью и производительностью. Измеряется подобный показатель в литрах, которые могут генерироваться в течение одной минуты.
2. Следующим наиболее важным показателем можно назвать давление, которое может оборудование создать в системе. Измеряется показатель в барах.
3. Мощность установленного электрического двигателя также имеет значение. Больше всего распространены именно подобные варианты исполнения, дизельные и бензиновые установки также характеризуются этим показателем.

Масло в компрессоре позволяет существенно повысить длительность его применения и другие свойства. Стоит учитывать, что подобное вещество не должно поступать в магистраль, так как оно может снизить качество полученной поверхности.

Типы компрессоров

В продаже встречается просто огромное количество самых различных вариантов исполнения компрессоров, все они характеризуются своими определенными особенностями. Чаще всего устанавливаются:

1. Мембранные.
2. Поршневые.
3. Винтовые.

Каждый тип оборудования характеризуется своими определенными достоинствами и недостатками, которые должны учитываться

Мембранные компрессоры

При выборе наиболее подходящего компрессора уделяется внимание области применения аэрографу. Довольно большое распространение получили мембранные варианты исполнения. Это можно связать со следующими их преимуществами:

1. Относительно невысокая цена.
2. На момент эксплуатации мембрана колеблется, за счет чего обеспечивается перекачивание воздуха.
3. Подобный вариант исполнения подходит для проведения небольших объемов работ, к примеру, в домашней мастерской.
4. Давление в магистрали при применении подобного оборудования не превышает 3 бар. Этот момент определяет то, что компрессор применяется лишь для подключения всего одного аэрографа.
5. Стабильной работы в рассматриваемом случае ждать не стоит, так как воздух подается небольшими рывками.

Как ранее было отмечено, распространение мембранных вариантов исполнения можно связать прежде всего с небольшой стоимостью конструкции.

Поршневые компрессоры

Устройства поршневого типа характеризуются большей производительностью. За счет движения подвижного элемента в поршневой камере создается требуемое давление. К особенностям можно отнести следующие моменты:

1. Подобные аппараты характеризуются небольшими размерами.
2. Мощности устройства достаточно для подключения сразу нескольких аэрографов.
3. Устройство просто в управлении.

Поршневые конструкции могут быть масляными и безмасляными.

Для снижения степени износа подвижного элемента зачастую подается смазывающее вещество, однако оно часто становится причиной снижения качества получаемой поверхности.

Винтовые компрессоры

Большей производительностью характеризуются устройства винтового типа. Среди их особенностей отметим следующие моменты:

1. Конструкция позволяет получить высокое давление, за счет чего проводится одновременное подключение сразу нескольких аэрографов.
2. Из-за высокой сложности механизма существенно повышается его стоимость.

Подобные варианты исполнения чаще других встречаются в крупных мастерских. Из-за высокой стоимости они редко устанавливаются в домашних мастерских.

На что обратить внимание при выборе компрессора

Выбор компрессора можно назвать весьма сложной задачей, так как в продаже встречается просто огромное количество различных моделей. При выборе следует уделять внимание следующим моментам:

1. Популярности бренда. Встречается довольно много компрессоров для аэрографа или универсального типа, они производятся различными компаниями. Популярность бренда определяет надежность конструкции и длительность эксплуатации.
2. Для обеспечения наиболее благоприятных условий при работе должны устанавливаться различные фильтры, предназначенные для отделения воздуха и масла, а также песка. Если подобные вещества будут поступать в систему, то есть вероятность существенного снижения качества получаемой поверхности.
3. Должны учитываться основные характеристики, к примеру, мощность, производительность и другие параметры.

Кроме этого, можно изучить отзывы, которые оставляют покупатели. Очень часто достоинства и недостатки конкретных моделей проявляются именно на момент эксплуатации.

Сборка компрессора для аэрографа своими руками

Изготовить компрессор для аэрографа своими руками можно для того, чтобы существенно снизить затраты. Для работы требуются следующие элементы:

1. Насос.
2. Соединительные шланги и трубки.
3. Хомуты и крепежные элементы.
4. Непосредственно сам компрессор от другого устройства, к примеру, холодильника.
5. Манометр, который требуется для определения давления в системе.

При необходимости собрать самодельный компрессор для аэрографа можно из элементов, которые не потребуется приобретать в магазине. К примеру, сам компрессор снимается со старого холодильника.

Создание ресивера

Для обеспечения надежной работы конструкции проводится создание ресивера. В его качестве может применяться пластиковая посуда, а также другие емкости. Необходимые элементы заключаются в отверстиях, которые позволяют подключать трубки.

Ресивер рекомендуется создавать из пластиковой посуды по причине того, что подобный материал существенно снижает вес всей установки.

Станция на базе компрессора от холодильника

Часто рассматриваемая установка создается именно из холодильника. Установленный компрессор в этом бытовом приборе идеально подходит для создания самодельного аэрографа. Пошаговая инструкция выглядит следующим образом:

1. Медные трубки очищаются от налета и ржавчины. В качестве гибких трубок используются элементы от капельниц.
2. В крышке банки делается отверстие, куда вставляется стержень от обычной ручки. Фиксация этого элемента проводится при помощи клея.
3. Свободный край ручки соединяется с трубкой капельницы и с установленным компрессором от холодильника.
4. Последовательность соединений выглядит следующим образом: насос, манометр, ресивер и компрессор. Все стыки зажимаются хомутами и другими элементами.

Последний этап предусматривает подключение электричества. Этому следует уделять больше внимания, так как допущенные ошибки могут привести к поражению электрическим током и многим другим проблемам.

Автомобильный компрессор

Стоит учитывать тот момент, что самодельный компрессор для аэрографа во многом уступает покупному варианту исполнения. Это можно связать со следующими моментами:

1. Отсутствие возможности проведения регулировки.
2. Все соединения могут пропускать воздух.
3. Надежность существенно ниже.

Профессиональный автомобильный компрессор может применяться для проведения самых различных работ. При этом аэрограф обладает требуемой функциональностью для получения сложных изображений на поверхности транспортного средства. Выбрав правильно наиболее подходящую модель можно расширить свои возможности.

Стоит учитывать, что компрессор может применяться не только в качестве нагнетателя для аэрографа, но и обеспечения условий работы другого оборудования, устанавливаемого в домашней мастерской.

Аэрограф с компрессором для покраски автомобиля — типы и особенности

Аэрографы и компрессоры – взаимосвязанные друг с другом устройства для наиболее качественного и удобного нанесения краски на поверхность автомобиля. При покупке оборудования следует внимательно изучить такой вопрос: как правильно выбрать компрессор для аэрографа?

Основные факторы подбора компрессора для аэрографа

Техника изобразительного искусства, которая использует пульверизатор для нанесения краски в жидком или порошкообразном виде на различные поверхности путем вытеснения сжатого воздуха, называется аэрография.

Что такое аэрограф? С английского означает «воздушная кисть». Это небольшой пневматический инструмент, внешне напоминающий ручку, с помощью которой под определенным давлением происходит распыление красящего вещества.

Аэрографы с компрессорами применяют для нанесения краски на поверхность автомобиля

Для сравнения, краскопульт от аэрографа отличается ограниченным функционалом: применяется только для малогабаритных поверхностей и нанесения четких несложных линий.

Для более качественного нанесения рисунка используется компрессор. Аппарат обеспечивает сжатие и подачу воздуха в пульверизатор. От его работы зависит, с какой силой наносится краска на поверхность, расстояние распыления и диаметр красящего пятна.

Как выбрать компрессор для аэрографа:

• От консистенции краски зависит выбор агрегата с конкретным давлением: если применяется акварель, подойдет установка с небольшим напором, а если масло – с высоким.
• Важной составляющей является его производительность. Она зависит от выбора категории устройства.
• Функция автоматического отключения, когда аэрограф наполнен до краёв.
• Наличие охлаждающих вентиляторов, спасающих от нагревания оборудования.
• Компрессор для аэрографа с ресивером, который обеспечивает неизменную и устойчивую производительность воздуха.

Выбор агрегата зависит от консистенции краски

Типы компрессоров

Устройство бывает трёх основных разновидностей:

• Поршневой.
• Мембранный.
• Мини-компрессор.

Независимо от того, какую мы выбираем установку для аэрографии, любой способен решить многочисленные задачи. Но с профессиональной точки зрения, первым шагом определяются цели использования, а затем выбирается тип аппарата.

Особенности поршневых компрессоров

Наиболее популярный вид оборудования. С его помощью выполняются иллюстрации и репродукции произведения живописи.

Подразделяется на две категории:

1. Масляные – устройства с наличием масляной пленки, которая защищает установку от коррозии. Считаются самыми надёжными из-за высокой производительности, и могут работать без перерыва. К одному аппарату можно подключать несколько пневматических инструментов, и оборудование не станет перегреваться. Эта способность пригодится тем, кто применяет в работе разные цвета и не хочет постоянно менять емкость для краски с целью замены на новую. Необходимо только залить нужные цвета в несколько пневматических инструментов, и наносить их по очерёдности. Из минусов выделяется необходимость периодической замены масла и большая вероятность попадания его в краску.

   Поршневые компрессоры-наиболее популярны

2. Безмасляные – приборы, работающие без смазки. Коэффициент силы трения в таком агрегате низкий за счет использования специальных материалов. В отличие от первой категории, замена масла в данных установках не требуется, и весят они немного. Но период рабочего времени маленький, и они быстро перегреваются, поэтому требуется периодически их менять.

Из плюсов к двум категориям можно отнести еще один: минимум ухода. К общим минусам относятся высокие затраты на покупку и регулярность в обслуживании.

Особенности мембранных компрессоров

Прибор отличается небольшими размерами, приемлемой стоимостью и низкими энергозатратами. Производящая давление мембрана выполнена из высококачественных материалов: резины и прорезиненной бумаги. Для ответственного подхода к покраске такой выбор может сильно сказаться на качестве работы.

Проблема эксплуатации заключается в прерывистой подаче краски из пульверизатора из-за наличия в приборе шланга переменчивого давления, что усложняет процедуру нанесения. Избавиться от трудности позволит агрегат с ресивером.

Он обеспечивает рядом преимуществ:

• Возможность закончить работы при отключении света.
• Компрессор во время работы постоянно выдает стабильные показатели давления воздуха.
• Экономия электричества (при заполнении ресивера, перекачка воздуха в него прекращается).

При покупке, важно обратить внимание на полный комплект оборудования.

Читайте также:

Жидкая резина для авто: достоинства и недостатки покрытия

Споттер: что это такое и зачем он нужен?

Компактный вариант компрессора для аэрографа

Отличный выбор для покраски автомобиля с выездом на место. Рабочее давление воздуха у такого оборудования невысокое, и его нельзя менять, потому он настроен на подключение только одного пульверизатора, но наличие больших показателей не требуется во время полевых работ.

Мини-компрессор для аэрографа не требует применения смазки или ресивера. Он не шумит, а значит, не напугает соседей и отлично подойдет для домашнего применения вне гаража. Из явных недостатков можно выделить быстрое нагревание.

Мини-компрессоры для аэрографии – лучший вариант для мобильной покраски транспортных средств.

Какой выбрать компрессор для аэрографии, зависит от места, в котором его будут эксплуатировать, и от личных предпочтений владельца. Зачастую необходимо обращать внимание на удобство, а не на срок службы.

советы по выбору + инструкция по сборке

Вас заинтересовала аэрография? Для реализации творческих идей придется обзавестись аэрографом и подходящим для него компрессором. Как выбрать правильный компрессор в магазине или собрать компрессор для аэрографа своими руками, рассмотрим далее.

При выполнении аэрографии воздух в аэрограф поступает от компрессора через присоединенный шланг.

Какой компрессор выбрать? Его технические характеристики должны варьироваться в зависимости от условий, где вы будете работать с аэрографом. Для выполнения небольших проектов в домашних условиях сойдет и маленький, более тихий компрессор, а для гаража можно приобрести более мощную модель.

Выбирая правильный компрессор, смотрите на такие характеристики, как производительность и поступающее в работу давление.

Типы компрессоров

Определившись с тем, где и для каких целей будет применяться аэрограф, следует подобрать правильный тип компрессора. На рынке их представлено великое множество, так что выбрать компрессор для аэрографа не так и просто: у каждой модели есть свои сильные и слабые стороны. Какие существуют виды компрессоров?

На видео: компрессор и аэрограф.

Мембранные

Мембранный компрессор имеет один очень важный положительный момент – невысокую цену. Мембрана колеблется, тем самым обеспечивая приток воздуха. Такой аэрограф с компрессором подойдет для выполнения небольших по площади работ в домашних условиях. Давление воздуха в нем не превышает 2-3,5 А. выхода воздуха хватит только на один подключенный аэрограф. Стабильного давления от такого компрессора не ждите, оно может скакать, идти по нарастающей, что несомненно скажется на качестве работы.

Поршневые

Этот тип компрессоров обладает наилучшей для аэрографии производительностью. За счет движения поршней в цилиндре создается давление. Такие аппараты достаточно небольшого размера, удобны и просты в управлении. Мощности такого компрессора хватит на несколько аэрографов.

Среди поршневых компрессоров встречаются масляные и безмасляные. Вторые избавят владельца от обязательного ухода, операций по регулярной замене масла. Выдаваемый компрессором воздух не будет содержать масляных паров.

Масляный поршневой компрессор достаточно мощный, в состоянии обеспечить одновременную работу нескольких аппаратов. Очень долговечный, но требует регулярного ухода и замены масла.

Определившись с типом подходящего для ваших нужд компрессора, необходимо обеспечить стабильное давление. Создать его может надежный ресивер – резервуар, в котором накапливается и нагнетается воздух.

Необходимые фильтры

Воздух, подаваемый в аэрограф, обязательно должен быть очищен, иначе крупинки пыли, грязи, капли масла попадут в распыляемую краску, тем самым испортив работу. От подобных неудач поможет специальный воздушный фильтр. Также немаловажным приобретением станет влагоуловитель. Он нужен чтобы собирать образовавшиеся капельки конденсата, который появляется во время работы компрессора.

Полезным будет и аппарат по регулированию давления выпускаемого воздуха и система автоотключения при достижении максимального уровня давления.

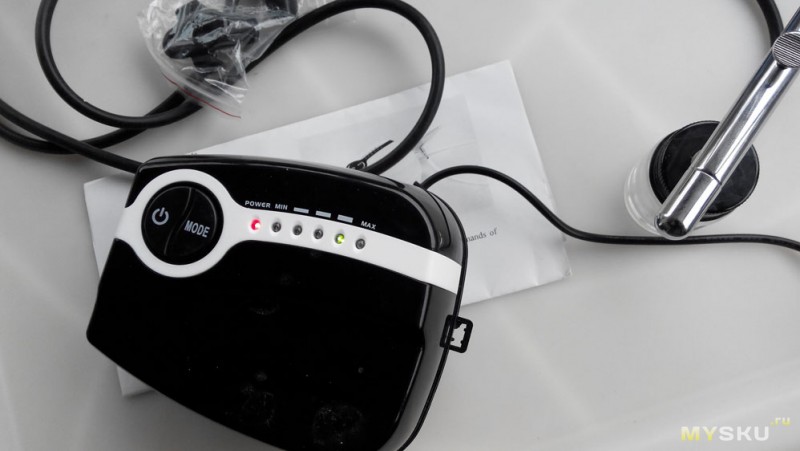

Компактный вариант

Безмасляный и безресиверный мини компрессор – самый компактный из всех компрессоров для аэрографа. Он тихий, работает от обычной розетки, но выдаваемое им давление не будет выше 1,6 А. Мини аппарат прекрасно справится с миниатюрными работами, не превышающими размеры листа. Он идеален для художников, которые выполняют работы на природе, в ограниченном пространстве или на ограниченной поверхности.

Маленький агрегат работает практически бесшумно. У него только один режим давления, перегревается «малыш» тоже достаточно быстро. Это вынуждает делать паузы в ходе работы, давать ему остыть. Но маленький размер все равно делает эту модель очень популярной у творческих людей. Шланг у нее более компактный, на большой размер не растягиваются.

Что почем?

Практически в любом специализированном магазине можно найти аэрографы на любой вкус и кошелек. В зависимости от технических характеристик и фирмы-производителя, цены на модели варьируются от 3 000 до 40 000 р.

Многие умельцы достаточно успешно умудряются собрать необходимое оборудование своими руками у себя дома. Если вы готовы немного попотеть, то, следуя ниже приложенной инструкции, вы сможете собрать самодельный компрессор для аэрографа.

Компрессор своими руками

Сделать в домашних условиях компрессор можно, используя запчасти от старого не работающего холодильника. Если сам он сломался, а агрегат в рабочем состоянии, он подходит. В идеале брать холодильник зарубежного производства – он более экономичный и бесшумный, чем отечественные экземпляры. Приложив немного усилий и обойдясь без сварки, у вас получится добротный компрессор:

1. Подготовка деталей. Извлеките компрессор из холодильника, непременно сохраните его родные трубки, не отпиливайте их, чтобы стружка не попала в агрегат. Открутите реле, если оно рабочее, нет – купите новое.

Совет! Ресиверу необходима емкость. Идеально подходит гидроаккумулятор от насоса для воды емкостью не менее 24 л.

Также пригодится и аварийный клапан с реле давления до 2,8 бар. Клапан поможет при аварийном отключении системы. Настроить реле можно будет потом поворотом ручки.

2. Сборка. Штуцерами и различными переходниками скрепите составные часты конструкции воедино. Перед установкой мотора с ресивером смонтируйте клапан обратного давления. Закрепите стыки хомутами, замажьте герметиком, поставьте фильтры для масла. Перед окончанием сборки поменяйте старое масло в компрессоре.

На фанерную основу приделайте емкость, используемую в качестве ресивера, установите компрессор, маслоотводитель и реле для запуска. У вас должно получиться два фильтра – на выходной трубе и на соединении ресивера с компрессором. Реле подключите строго согласно инструкции. Не забудьте подключить шланг. Все, ваш домашний компрессор готов к использованию.

Такой компрессор прекрасно подойдет для аэрографии, однако с эстетической точки зрения данный вариант значительно проигрывает магазинным аналогам.

Как сделать мини компрессор

Если есть ограничение по габаритам и хочется вариант посимпатичнее, можно сконструировать компрессор мини из автомобильного насоса:

1. Покупаем насос на авторынке. Из всего многообразия аксессуаров для накачки шин выбираем мощный и недорогой. Китайские варианты не рассматриваем, они имеют пластиковый корпус. В корпус должен поместиться электромотор, так что совсем «малыши» тоже не подойдут. Берем среднего размера с металлическим корпусом. Смотрите, чтобы в комплектации шел длинный шланг.

2. Электромотор. Подавляющее большинство электрических автомобильных насосов укомплектованы только зарядником от прикуривателя. Чтобы не связываться с переделкой шнура электропитания, ищите с адаптерами под обычную электросеть с напряжением 220V.

3. Подбираем ресивер. Выдержит планируемое напряжение 7 атмосфер сможет металлическая емкость, пластик не выдержит, треснет.

Совет! Хорошим вариантом будет огнетушитель объемом в 15-20 л. Можно использовать один или два, в зависимости от желаемого объема.

Огнетушитель можно найти в гаражах у друзей или на свалке металлолома. Не нашли? Обратитесь на ближайшую пожарную станцию. Там иногда попадаются старые, не подлежащие перезарядке, экземпляры. Главное чтобы корпус огнетушителя был в хорошем состоянии – без трещин, щербатин и сколов.

Откройте огнетушитель и оцените состояние металла изнутри. В идеале, внутренняя сторона не должна быть подвержена коррозии и быть покрыта краской. При наличии ржавчины ее удаляют, залив внутрь очищающую жидкость. После очистки баллон промывают водой, хорошо высушивают.

Внимательно осматриваем корпус – некоторые баллоны имеют дополнительные отверстия, клапаны, которые для аэрографа не нужны. Их следует тщательно заварить.

Внешнюю краску баллона необходимо смыть, можно специальной жидкостью или спреем. Смывку удобнее использовать в аэрозоле.

Перед смывкой краски не забываем о мерах предосторожности – очки и маска-респиратор будут необходимы, чтобы химикаты не попали на слизистую.

Наносить смывку для краски просто: следуйте инструкции, наносите слой за слоем на обрабатываемую поверхность с промежутком в 15-20 минут. Старая краска начнет пузыриться и отслаиваться от баллона. Берем шпатель и аккуратно счищаем старый слой краски, затем снова обрабатываем баллон. Повторяем процедуру до тех пор, пока вся старая краска не будет удалена. Возможно процедуру придется повторить раз 5-6.

Пока старая краска отмокает, проверьте состояние крышки огнетушителя. Она тоже может быть покрыта коррозией, которую потребуется очистить, а старую резиновую прокладку – заменить.

После того, как ржавчина внутри и снаружи зачищена, а старая краска снята, переходим к грунтованию очищенного металлического баллона огнетушителя. Нанеся 3-4 слоя грунтовки, оставляем высыхать, цвет финальной краски выбираем по вкусу.

4. Сборка конструкции. Фурнитуру для соединения всех элементов системы, нужные прокладки с хомутами проще всего найти в соседнем сантехническом магазине – просто, доступно, прочно. Чтобы автоматизировать процессы, необходима установка реле, регулирующее давление. Оно необходимо для поддержания и нормализации давления внутри системы. Давление не должно быть больше или меньше необходимого (не превышать максимальное, не быть ниже минимальной). Самодельные аэрографы не рассчитаны на сильные скачки.

Важно! Не забудьте установить обратный клапан для снижения нагнетаемого насосом давления (иначе система может лопнуть).

Клапан используйте металлический, пластиковые могу быть недолговечны. Шланг и пистолет подбирайте по собственному вкусу. Законченную конструкцию можно «обшить» деревом или пластиком, укрепить на тележке на колесиках для удобства перемещения.

Компрессор – необходимое устройство для занятий аэрографией. Совершенно неважно, выберете ли вы готовый магазинный вариант или сконструируете сами, в результате работы вы сможете наслаждаться новыми возможностями и реализовать свои художественные идеи.

Безмасляные компрессоры для аэрографии (1 видео)

Разные виды агрегата (17 фото)

Рекомендуем прочитать:

Самодельный компрессор для аэрографа | Мастер-класс своими руками

В качестве рессивера был добыт огнетушитель ОХП-10 заявленным объемом 8,7 литра, на деле измеренным и составляющим 10,5 литров. Огнетушитель добыл проходя практику на предприятии. Просто подошел к начальнику отдела пожарной безопасности или хз как его называют, и спросил, есть ли списанный огнетушитель. Дали его.

Сразу скажу, не вздумайте освобождать его содержимое в ванной. Я пока тащил его до дому, зашел за гаражи и выпустил там (доставит немало ребяческого удовольствия ;). так же было закуплено реле давления РМ5, предназначеное для воды, но подходящее и для воздуха. Так же купил два фильтра влагоотделителя, и один автомобильный топливный, тонкой отчистки (его я сразу поставил на вход в компрессор.

Купил всяких переходников, крестовин, так же армированный шланг из ПВХ внутренним диаметром 10 мм. Все что входило в набор, смотрите на фото. Так же приобрел вентиль (по началу думал что им регулировать давление буду, и что он ничем от редуктора не отличается (наивный).

После того как разобрался что вентиль и редуктор всетаки несколько разные вещи, купил редуктор с манометром, и отдельно манометр, для замера давления внутри рессивера. Были так же прикуплены шланг тонкий хз какого диаметра, в зоомагазине, стоимостью аж целых 10 руб/метр :))). Он то ли силиконовый, то ли хз какой, но очень гибкий, легкий и прочный, ничего нет лучше для подвода к аэрографу.

Ну и конечно-же куда без ленты ФУМ, что продается в любом сантехническом магазине.

Первым делом прикручиваем балон к основанию (я думаю это сами придумаете как, тут никаких хитростей нет). Из крышки вынимаем все добро, и из нутри огнетушителя, оставляем только сам балон и крышку.

В отверстии в чугунной крышке нарезаем резьбу трубную, 1/4 дюйма. Так же на широкую резьбу на балоне наматываем ленту ФУМ, делаем резиновую прокладку (по идее она должна быть, была и у меня, но я ее куда то дел, и в итоге вырезал сам из камеры для авто, после постройки нашел родную))) ) и навинчиваем чугунную крышку.

Ввинчиваем в отврстие крышки переходник с 1/4НР на 1/2НР дюйма.

Далее навинчиваем крестовину 1/2 дюйма (далее просто буду писать 1/2), естественно все соединения с лентой ФУМ, об этом больше упоминать не буду.

В крестовину через переходник 1/2НР-1/4НР привинчиваем реле давления, с боку ввинчиваем переходник 1/2НР-1/2НР.

Далее сбоку привинчиваем тройник.

К нему с одной стороны прикручиваем через переходник 1/2НР-1/4ВР редуктор, у которого резьба 1/4НР.

С другого конца так же через переходник 1/2НР-1/4ВН привинчиваем манометр, у которого резьба 1/4НР. С противоположной стороны крестовины ввинчиваем вентиль (для спуска воздуха из балона), который имеет резьбу 1/2НР.

К редуктору привинчиваем фильтр-влагоотделитель, который имеет резьбу 1/4НР и потходит прям к редуктору. Ньюанс здесь в том чо фильтр должен правильно стоять (соблюсти верх и низ), и сделать так чтоб в самой нижней точке оказалось сливное отверстие.

Далее составляем линию еще одного фильтра, со стороны входного отверстия идет штуцер 1/2ВР, который присоединяется через переходник 1/2НР-1/4ВР, навинчиваем его на фильтр имеющий резьбу 1/4НР. С выходного отверстия я немного набудрил, ибо были лишние детали, и небыло некоторых нужных, в итоге получилось так.

В отверстие в фильтре 1/4ВР ввинчивается переходник 1/4НР-1/2НР, к нему привинчивается тройник (вот он то у меня лишний был), с одной стороны которого привинчивается пробка с 1/2НР, с другой стороны тройника противоположной фильтру ввинчивается штуцер 1/2НР.

ВНИМАНИЕ: я сделал так мудрено потому что были лишние детали, чтоб вы не допустили этой ошибки, сделайте так, в выходное отверстие ввинчивается переходник 1/4НР-1/2НР, и на него навинчивается штуцер под шланг с резьбой 1/2ВР. Раскладка снизу будет дана именно для этого варианта.

Далее, к отверстию с наружной резьбой непонятного сечения и шага (так и не смог найти), что выходит из огнетушителя в качестве выходного сопла, идеально подходит шланг армированный, который сверху мы закрепляем хомутом.

С другого конца шланга вставляем штуцер от фильтра и так же закрепляем хомутом.

Далее с входящего штуцера фильтра опять вставляем армированный шлнг и подводим уже к выходной трубке компрессора. как там закрепить это добро, я думаю придумаете. У меня там хитрая система из нескольких прокладок и сверху все зажато хомутом.

В заключение в выходное отверстие фильтра 1/4ВР ввинчиваем штуцер 1/4НР, на который садим силиконовую трубку которая практически идеально садится на него, и даже не требует обжатия хомутом, второй конец трубки уже к аэрографу.

Так как после редуктора давление небольшое по сравнению с рессивером, то трубка вполне выыдерживает его без всяких усилий. На входе в компрессор как я уже и говорил ставится автомобильный фильтр для отчистки воздуха. Масло…

По поводу замены масла, из компрессора выходит три трубки. одна входная, другая выходная, третья запаянная- и есть для долива масла. Вот ее мы раздербаниваем ( я просто перекусил плоскогубцами), но смотрите чтоб не попали опилки внутрь, иначе мотору может быть конец.

Оттуда сливаем масло. Сколько слил, я честно не замерял, но что то около стакана. Обратно влил я автомобильное масло формулы 10W40, объемом около 350грамм. ИМХО автомобильное масло лучше тем, что во первых имееет кучу присадок защищающих от всякого гумна, во вторых в отличии от веретенного масла оно не «впитывает» влагу.

Автор: Ветров Роман

Источники: SdelayKompressor.ru

Аэрограф с компрессором (бюджетный набор для быта)

Давно хотел приобрести простой «краскопульт» для мелких подкрасок авто и рисования — личные впечатления от покупки ниже
Сразу оговорюсь — с аэрографами как таковыми ранее почти не сталкивался, поэтому хоть и перечитал некоторых особенностей с ними связанных (перед покупкой) в тонкостях я полный дилетант + после изучения материалов прошел год. Все описанное ниже личные ощущения и только мое мнение.

Пролог

Очень долгое время собирался приобрести что-нибудь «бюджетное» с компрессором для бытовой подкраски мелких деталей (в свое время весьма часто приходилось «на коленке» под навесом убирать дефекты лакокрасочного на разных авто).
На тот момент компрессор с ресивером+ набор краскопульта стоил запредельно дорого (лет 20 назад), денег я с этого напрямую не зарабатывал, да и хранить его особо негде было. Потому приходилось придумывать варианты… Электрический краскопульт попадавшийся нахаляву был отправлен «куда подальше» из-за качества покраски (пытался даже такой хренью задувать).

Удобны были баллончики, но подбор цвета с ними невозможен был. Потому в основном пользовался стеклянным аэрографом одинарного действия, когда одна стеклянная трубка была опущена в жидкость а вторая сдувает с нее воздухом жидкость, подымающуюся за счет разряжения (подобным образом в школе делали из стержней пульверизаторы в детстве). Все бы ничего, но из за отсутствия ресивера, в начальный и конечный момент очень заметно менялось давление, и как следствие «побрызгивало» выше окрашиваемого (приходилось это учитывать). До изготовления ресивера из камеры как то и не добрался из-за подбора переходников и системы регулировки воздуха. Короче мечталось приобрести (или изготовить) более качественное…
Когда то так же появилась идея свой летный шлем попробовать разрисовать, а тут появилась еще одна «жертва» — была куплена б/у малолитражка…
Ну и захотелось попробовать «поиздеваться» над этой популярной в моих обзорах «желтой машинкой» (сочувствующие- подтягивайтесь 😉
Но для начала, после покупки, машинку надо было привести в порядок. Потому было сделано окончательное решение — необходим был какой-либо (скорее всего на один раз) краскопульт для ремонта, ну и если получиться заодно и порисовать.
Сколько помню выбирал по критериям относительно заметного создаваемого давления компрессора, т.к. автокраску прогонять собирался относительно «густую», по типу аэрографа и относительно большой емкостью под краску.

Все приехало целым и работоспособным.
Фотографии делаю через год, и использования неоднократного, поэтому аэрограф уже не торт не новый.

На коробке указано несколько модификаций аэрографов

Комплектация: Компрессор, сетевой адаптер, гибкий шланг подачи воздуха, крепления какие то -подставка для аэрографа, инструкция на английском.
В отдельной коробочке сам аэрограф, емкость для краски и ключ для разборки аэрографа.

Частично разобранный автомат аэрограф…

Ладно, пожалуй еще сопло снимем и вставим иглу, чтобы было нагляднее видно.

управляется все иглой (самое важное место наконечник иглы -ее нужно беречь и лелеять полировать) которая приоткрывает канал с краской. Кстати одна из «болячек» данного аэрографа -уплотнительные резинки этой самой иглы, которые (если не ошибаюсь) можно вставить от карбюратора из ремкомплекта. У меня впрочем они пока «живые».
Теперь соберем все «для работы» и закроем колпачком.

Компрессор предназначен ТОЛЬКО для аэрографов с постоянной подачей воздуха, т.е. нельзя перекрывать выход воздуха чтобы не испортить компрессор.
Снизу имеет разъем для подключения 12в адаптера питания (удобное напряжение, можно задействовать от автомобильного аккумулятора или напрямую в прикуриватель), выход воздуха и забор воздуха, через фильтрующий элемент.

Включаем компрессор левой половинкой кнопки (разделена на двое)
Компрессор имеет несколько режимов производительности, которые выбираются правой половинкой кнопкой «MODE» но не запоминаются, после включения компрессор всегда включается на максимальную.

Продавец позиционирует данный набор как (на ломанном русском, специально не стал исправлять:)

Художественная роспись, красота, макияж, ногтевой живопись, аэрография татуировки, художественных промыслов,
Модели решений, торт украшения, керамика patinting, коммерческое искусство, графика,
Фото дизайн и некоторые другие отрасли.

Спецификации набора…
компрессор:

Максимальная мощность/мин: 10л/мин
Входной ток: 0.8A
Максимальное давление: 25psi/1.5bar
Стиль работы: постоянный
Производительность: 5 уровней
Размер: 136x102x66 мм

аэрограф:
Аэрограф одинарного действия (воздух подается постоянно)
Длина: 150 мм
Насадки: Диаметр. 0.35 мм
Воздушный шланг пвх: 6FT
Управления: кнопочный
Стеклянные банки: 1X22CC
Гаечный ключ: 1 шт.
Рабочее давление: 15-50PSI

Что сказать про работу устройства (с точки зрения обывателя)?
1.Краску конечно разбавлять ВЕСЬМА сильно приходиться для работы на аэрографе, значительно сильнее чем при работах на всякого рода краскопультах, что добавляет особенностей и при работе.
2. Краска ложиться ОЧЕНЬ тонким слоем и весьма узкой струей, даже при максимальном отнесении от поверхности. Если сильно относить — добавляется много «пыли» и матовость, т.к. частицы краски попадают на поверхность слегка «подсохшими». Общее впечатление при окраске аэрографом, как вроде лист бумаги ручкой пытаешься заретушировать в один тон. Долго и нудно 🙂
3.Нет особой необходимости делать большие перерывы после нанесения слоя, сохнет «на ходу» практически. С другой стороны если сделать незначительный даже перерыв начинаются проблемы с застыванием краски на игле и других частях аэрографа, что не дает работать дальше. Приходиться все сливать, разбирать, промывать… и начинать сначала с «пристрелки». Не всегда (после промывки автоэмали) удается промыть качественно с первого раза, бывают всякого рода заедания и плевки. Уж не знаю как работают профи, возможно для рисования на автомобилях применяют иную краску и (что даже наверняка) более качественные инструменты.
4. За счет тонкого наносимого слоя сложнее перелить и получить «подтек» и легче делать переходы (если забыть что переход делаешь «ручкой на листе бумаги» 🙂

Если написать совсем кратко, то рекомендовать для «покраски» авто не могу — жуткий геморр 🙂 Весьма капризная вещь при покраске автоэмалью, постоянно густеет, начинает плеваться или плохо открываться канал с краской и т.п. неприятности. Но подкрасить «точку» а не ТОЧКУ в широком применении (как принято в авто считать -деталь кузова) вполне возможно, как минимум сэкономив на стоимости, количестве краски и нюансах подкраски с сушкой, боксом и пр.

Я все подкрасил в солнечный безветренный день просто около дома.
Как получилось — ниже пара фото результата без заполировывания даже. Можно было сделать ГОРАЗДО качественнее (лениво было выводить шпатлевку), хотя и так, если не показать пальцем и не рассказать ЧТО там было, внимания не обратишь 🙂 Уж скорее разницу цвета «плохо подобранной краски» заметишь. Мне например пришлось повторно ездить на подбор, т.к. на полтона «не угадали» по крышке бензобака, я предполагаю что авто местами уже «задувалось» и поэтому цвет стал отличаться с разных сторон авто, хотя внешне это незаметно.

Я не собирался писать обзоры на момент ремонта авто и покупки аэрографа, поэтому и фотографий сравнения «как было — как стало» я не могу выложить. Могу лишь в общих чертах рассказать о повреждениях: (притерлись) дверцей пассажира к чему то с небольшим проминанием металла в нескольких неудобных местах (на глубину до 2 см примерно), по карнизу некоторые повреждения ну и так, по мелочевке по кругу… «Вылизывать» особо не собирался (это будет и видно на конечных результатах), но сделать более-менее приемлемым хотелось. Ну и была первоначально мысль «чего-нибудь» нарисовать, от которой позже (от лени в основном) отказался. Ограничился оклейкой пленкой выложенным ранее обзором.

Естественно сначала были первоначальные работы с зачистками, шпатлевка и т.п. описывать нет смысла… Получилось примерно вот так, схематично нарисую повреждение и область покраски купленным аэрографом.
розовым выделил вмятины, зеленым примерную область покраски с переходом

Вроде более-менее нормально получилось

ну и поближе обе части


Как выше писал, даже не заполировывал (руки не дошли как то), потому на блеск естественно видно места подкраски

ну и некоторые дефекты (подготовки), которые от лени не стал доводить 🙂

При покраске авто довольно долго «гонял» аэрограф (ну не менее 10-15 минут однозначно за раз, до использования полной чашки краски), даже с забитым воздушным каналом (компрессор явно по звуку с нагрузкой работал) — не было значительного нагрева. Т.е имеется некоторый запас у компрессора. Шумит не слишком громко — тише автомобильного насоса заметно.
короткое видео -как шумит и как красит

Я считаю своих денег стоит, хотя я не совсем по назначению (вероятно) применял, и работал практически первый раз таким устройством — результат вполне приемлемый. Даже не обязательны специальные навыки, можно на ходу «насобачиться» 🙂
Из минусов — весьма капризная вещь, нужны промывки, разборки (первый раз боялся что обратно не соберу) — что наверное свойственно всем аэрографам, а не конкретно этому.

В планах добраться попробовать порисовать на чем либо, но глядя на уроки рисования на ютубе энтузиазм частично пропадает 🙂
