Топливный бак автомобиля: устройство бензобака

В нашей отдельной статье, которая описывает составляющие элементы и принцип работы топливной системы атмосферного инжекторного бензинового ДВС, мы обещали нашим читателям поговорить о каждом таком элементе системы более подробно. Далее речь пойдет о топливном баке.

Читайте в этой статье

Устройство топливного бака автомобиля

Топливный бак обычно имеет такую емкость, которая обеспечивает около 500 км автономного пробега без дозаправки. Баки бывают разными по форме и вместительности для конкретной модели автомобиля. Топливный бак надежно изолируют от внешней атмосферы. Вентиляция внутри бака осуществляется особой системой для улавливания паров бензина. Конструкция топливного бака предотвращает утечки топлива и ограничивает выбросы в результате испарения горючего.

Место установки и изоляция

На легковых авто бак наиболее часто установлен перед задней осью. Таким образом, он находится под задним пассажирским сиденьем. Главной задачей становится расположение бака вне зоны деформации кузова при сильном ударе в заднюю часть. Нижняя часть бака дополнительно закрыта металлической защитой от наружных повреждений. Топливный бак также защищают от нагрева путем его изоляции от элементов системы выпуска. Для этого используют теплоизолирующие прокладки.

Материалы для изготовления

Баки для топлива бывают стальными или алюминиевыми, а также их изготавливают из пластмассы. Баки из металла получают путем сварки из штампованного листа. Алюминий отлично подходит для хранения бензина и дизельного топлива, стальные баки применяются для хранения газа.

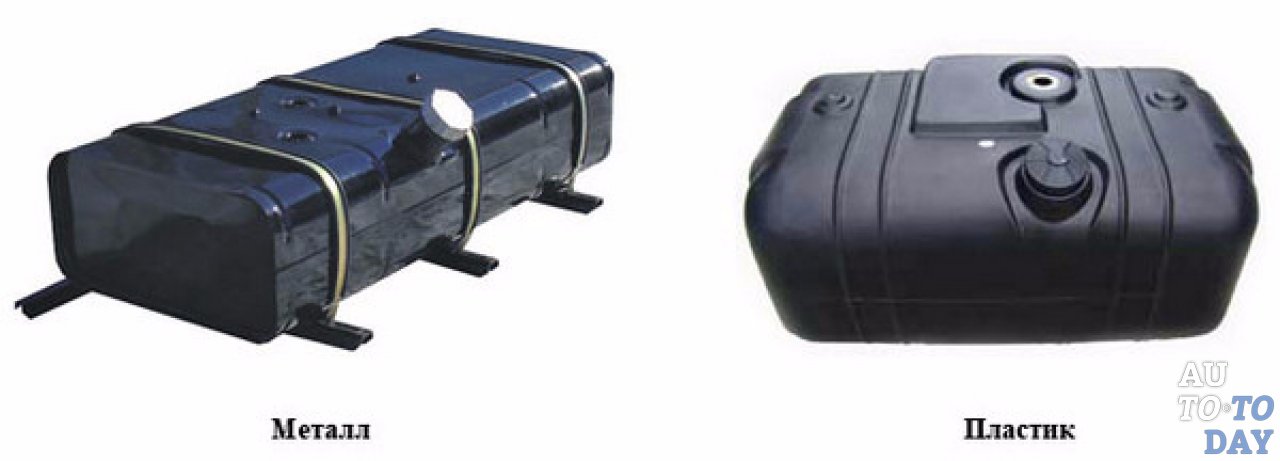

Пластмассовые баки сегодня наиболее распространены, так как в процессе их изготовления простота формовки делает возможным получить любую форму и объем, они не подвержены коррозии. Пластиковые баки изготавливают из нескольких слоев для защиты от утечек топлива. Изнутри топливный бак покрывают фтором, который служит дополнительной защитой от протечки.

Приведенное ниже видео в первой своей части позволяет наглядно ознакомиться с местом установки и способом крепления топливного бака в обычном гражданском автомобиле.

Заливная горловина

Заправка топливного бака предусмотрена через заливную горловину. Данный элемент расположен над задним крылом в левой или правой части кузова автомобиля. Эксперты считают более удобным расположение заливной горловины в левой части. По их мнению горловина, расположенная за водителем, снижает шансы непреднамеренного начала движения и отрыва заправочного пистолета после заправки на АЗС.

Горловина соединяется с баком при помощи трубопровода. За скорость заправки бака отвечает сечение заливной горловины и трубопровода. Данные элементы должны обеспечивать показатель около 50-и литров в минуту. Закрывается горловина запорной винтовой крышкой. Дополнительно встречается такая схема, при которой запор горловины отсутствует.

Доступ к горловине ограничен лючком бензобака, который имеет замок. На современных авто лючок открывается из салона. Конструктивно может быть применен как электрический привод с использованием электродвигателя, так и механический способ открытия при помощи троса.

Топливопроводы

Для подачи топлива в систему питания двигателя к баку подсоединен выходной топливопровод. Излишки топлива, неизрасходованные форсунками, поступают обратно в бак по сливному топливопроводу. В современных транспортных средствах на бензине прямо в бензобаке установлен топливный насос. Конструктивно в кузове предусмотрен доступ к такому насосу. Технологическое окошко в подавляющем большинстве случаев реализовано под задним пассажирским диваном.

Датчик контроля уровня топлива в баке

Для бензиновых агрегатов такой датчик представляет собой единое целое с корпусом топливного насоса. Для дизельных ДВС указанный датчик устанавливают отдельно. Устройство датчика включает в себя два элемента: поплавок и потенциометр.

Если уровень топлива понизится, то и поплавок опустится ниже. Одновременно с этим изменится сопротивление потенциометра, который связан с поплавком. Все это приведет к уменьшению напряжения в электроцепи, а стрелка указателя уровня топлива на приборной панели отобразит изменения.

Система вентиляции топливного бака

В топливном баке необходимо постоянное поддержание давления, равного атмосферному. За это отвечает система вентиляции бака. Современные автомобили оснащаются системой вентиляции топливного бака закрытого типа для предотвращения потенциального падения или роста давления.

Если давление в баке понизится, то может произойти его деформация. При повышенном давлении бак может просто разорваться.

  • Когда происходит забор топлива из бака, в нем падает давление и возникает разрежение (вакуум). Система вентиляции качественно устраняет такой эффект. Если в баке упало давление, то предохранительный клапан впустит внутрь бака нужное количество воздуха. Такой клапан находится в крышке заливной горловины и пропускает воздух снаружи только в одном направлении.
  • В процессе заправки топливом в бак попадает избыточное количество воздуха, образуются пары топлива. Система эффективно вытеснят данные избытки, которые вытесняются по специальному трубопроводу для вентиляции. Вентиляционный трубопровод расположен параллельно трубопроводу для заправки и оканчивается емкостью, в которой накапливаются пары бензина. Указанная емкость соединяется с адсорбером системы улавливания паров топлива. Вентиляционный трубопровод дополнительно имеет гравитационный клапан. Такой клапан предотвращает риск разлива топлива из бака в результате опрокидывания автомобиля или наклона до 45° и более.
  • Если топливо в закрытом баке нагревается, то появляются пары бензина и давление в баке возрастает. Вентиляционная система нейтрализует повышение давления и выравнивает его до атмосферного. В данном случае напрямую задействована система улавливания паров топлива.

В целях повышения эффективности работы системы улавливания паров бензина внутри бака могут быть дополнительно установлены датчики, измеряющие температуру топлива и давление.
