ДЕСМОДРОМНЫЙ ПРИВОД КЛАПАНОВ - КАК ОН РАБОТАЕТ

bluming-ducatidesmobluming-ducatidesmo

       Всем, кто имеет дело с техникой, знакомо понятие клапана как конечного инструмента системы газораспределения. Также известен факт, что меньше двух клапанов (один впускной и один выпускной) на цилиндр в 4-тактном поршневом двигателе быть не может. Зато может быть три, четыре и более. Увеличение количества клапанов и применение хитроумных систем изменения фаз газораспределения – все это способы эффективного использования рабочего объема двигателя. А именно: повышение его мощности.
Бесконечно повышать мощность 4-тактного поршневого двигателя, поднимая его максимальные обороты и степень сжатия в цилиндрах, не получится. Чисто физический предел – цикл Карно, описывающий работу всех поршневых тепловых машин и химические свойства органического топлива, на котором они работают. Гораздо раньше описанного выше физического предела наступают другие ограничения: массогабаритные показатели деталей двигателя, тепловые нагрузки, ограниченные возможности кривошипно-шатунного механизма, инерция деталей газораспределительной системы.

Последнее явление имеет свойство проявляться на хорошо затюнингованном двигателе. В нем максимальные обороты коленчатого и распределительного валов достигают таких величин, когда возвращающие пружины не успевают закрывать клапаны. Возникает разброс фаз газораспределения: клапан не успевает описывать форму профиля кулачка на распределительном валу – по сути, отстает от его кривизны. У мотористов есть специальный термин на этот счет – «подвисание клапанов». В таком режиме кроме потери мощности может возникнуть так называемая коллизия – встреча еще не закрытого клапана с поршнем, который уже подходит к ВМТ (верхней мертвой точке).
С этим можно пробовать бороться, повысив жесткость пружин и установив специальные тюнинговые. Однако дальнейшее увеличение жесткости клапанных пружин может привести к увеличению габаритов и массы распределительного вала.

клапанаклапана

     Понятие Desmodromic походит от сочетания двух греческих слов: desmos (контроль, связь) и dromos (направление, путь). Это общий термин, применяемый к механизмам с постоянными приводами, которые контролируют работу других механизмов в обратных направлениях.
Десмодромный привод клапанов подразумевает полностью принудительно контролируемый привод. За счет энергии движения поршней и вращения коленвала происходит не только открывание клапанов, но и их закрывание. Особенностью этого способа привода является отсутствие пружин, что исключает эффект подвисания клапанов.
Идея десмодромного привода клапанов не есть чем-то сверхновым и революционным в моторостроении. И уж точно не изобретением инженеров Ducati. Первый патент на такого рода клапанный механизм был выдан 4 февраля 1898 года немцу Густаву Меесу (Gustav Mees). С тех пор практически каждый производитель – автомобилей, мотоциклов или авиадвигателей – приложился к теме изобретения десмодромного привода. Получено огромное количество патентов и реализована масса вариантов механизма, в основном на спортивных аппаратах. Но наибольшую известность десмопривод получил благодаря итальянским мотоконструкторам.

В 1956 году инженеры Ducati применили десмодромный привод на 125-кубовом 1-цилиндровом моторе, используемом в качестве силового агрегата модели Mark 450. Это был первый серийный мотоцикл, оснащенный таким механизмом газораспределения. Позднее, в 1972 году, концерн выпустил революционную модель 750 Imola со ставшим впоследствии фирменным L-образным (развал цилиндров равен или больше 90°) двигателем и десмодромным приводом пары клапанов в каждой головке.
Десмодромный привод клапанов, который реализовал концерн Ducati на аппарате 1972 года, достаточно простой и понятный, в отличие от реализованных в свое время приводов другими производителями. Пара коромысел контролирует каждый клапан, одно коромысло открывает, второе – закрывает. Оба коромысла описывают окружность профиля кулачков на распределительном валу.
На современных моделях концерна десмопривод ничем не отличается от подобного механизма легендарной Imola. Разве что большим количеством деталей, так как количество клапанов на цилиндр больше.

клапана4клапана4

Десмодромный механизм Ducati предельно прост и прозрачен. Основной трудностью в его производстве являются сложные формы профилей кулачков. Они требуют скрупулезных расчетов и очень высокой культуры производства – высококвалифицированных специалистов и спецоборудования.
Механизм позволяет добиваться полного контроля над клапанами и фазами газораспределения, поднимая предел максимальных оборотов на значительные величины: красная зона тахометра спортивного болида начинается с 17000 об/мин. Однако на нем практически невозможно реализовать систему изменения фаз газораспределения с растягиванием времени открытого клапана.
Для спортивного двигателя очень важно радиальное расположение осей клапанов с максимально возможным поддержанием сферической формы камеры сгорания. С десмодромным приводом клапанов это также сложно реализовать.
Регулировки тепловых зазоров – еще одно слабое звено такой системы газораспределения. Инженерам Ducati есть над чем подумать: гидрокомпенсаторы, привычные для современных двигателей, здесь применить невозможно. Регулировка производится исключительно подбором специальных шайб на концах коромысел, контролирующих клапан. Это не так просто, как может показаться на первый взгляд. Регулировочные шайбы подбираются парами для каждой пары коромысел, причем, замер зазоров производится для верхних и нижних коромысел отдельно. Именно с нижними коромыслами больше всего возни. Но инженеры Дукати хорошо делают свою работу: регламент обслуживания (регулировки зазоров клапанов) современных высокотехнологичных вэшек фирмы достигает 24 000 км.

Как бы там ни было, но Десмоседичи, пилотируемый Кейси Стоунером, в 2007 году привез конюшне Ducati первое место в чемпионате MotoGP и кубке конструкторов. Подстегиваемые успехом итальянцев, заводские команды-участники гран-при ведут активный поиск замены обычным клапанным пружинам



Опубликовано в журнале БАЙК №10/2007

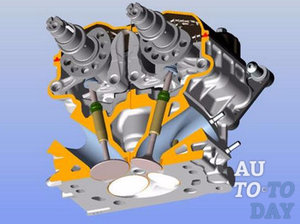

Десмодромный механизм газораспределения

Десмодромный газораспределительный механизм был разработан относительно недавно, а именно в начале применения блоков электронного руководства и бортовых компьютеров в строение двигателей. Благодаря системе электронно-магнитных клапанов, которая обеспечивает перемену режимов функционирования по отношению к командам микропроцессора, предоставляется возможность снятия мощности с двигателя на минимальном уровне топливных затрат. Десмодромным приводом клапанов называется газораспределительный механизм, в процессе которого открываются и закрываются клапаны при помощи распредвалика.

Представленный механизм довольно распространен в мотоциклах от компании “Ducati”.

Десмодромный механизм газораспределенияДесмодромный механизм газораспределения

В данной статье размещены ответы на такие довольно распространенные вопросы:

  1. Что собой представляет десмодромный газораспределительный механизм?
  2. Устройство ГРМ Desmodromic;
  3. Назначение десмодромного газораспределительного механизма;
  4. В чем заключается принцип действия ГРМ Desmodromic?
  5. Часто встречаемые неисправности десмодромного механизма газораспределения и методы их решения.

Основная информация о ГРМ Desmodromic

Десмодромный газораспределительный механизм относится к одному из типов механизмов газораспределения, который обеспечивает руководство поднятия и опускания клапанов, а благодаря этому появляется возможность достижения своевременного открывания и закрывания клапанов на каждом обороте коленвала автомобильного двигателя. Механизм десмодромного газораспределения также называется как Desmodromic, что дословно переводится как руководящее передвижение.

На сегодняшний момент десмодромный механизм применяется на гоночных мотоциклах, которые производятся фирмой Ducati.

Двигатель с десмодромным механизмом газораспределенияДвигатель с десмодромным механизмом газораспределения

Для начала необходимо обсудить устройство газораспределительного механизма. Механизм газораспределения имеет такие основные элементы:

  • Распредвалик;
  • Привод;
  • Клапан;
  • Уплотнение клапана;
  • Направляющую клапана;
  • Толкатели;
  • Открывающее коромысло;
  • Закрывающее коромысло;
  • Втулку или как ее еще называют цангу;
  • Открывающую шайбу;
  • Закрывающую шайбу;
  • Зажим;
  • Пружинку;
  • Кулак распредвалика;
  • Штанги.

Механизм привода распредвалика образовывает обороты со стабильной угловой скорость, составляющей 1,5 угловой скорости коленчатого валика.

Руководящее передвижение клапанов десмодромного механизма газораспределения производится при помощи специального привода, включающего такие элементы:

  • Распредвалик, который имеет специальную форму и оснащен кулаками;
  • Пара коромысел, главная функция которых заключается в обеспечении закрывания и открывания всех клапанов;
  • Соединяющие элементы, называемые шайбами коромысла с клапанов.

Механизм десмодромного газораспределения

Использование механизма десмодронного газораспределения дает возможность предотвращения, так называемого зависания клапанов, которое возникает из-за высокого уровня частоты вращения коленвала автомобильного двигателя, резонанса пружин и инерции клапанов. Процесс зависания клапанов в большинстве случаев приводит к множеству проблем, таких как:

  1. Перегревание клапанов, вследствие чего происходит их разрушение и коробление.
  2. Столкновение клапана и поршня, вследствие чего происходит их разрушение.
  3. Воздушно-топливная смесь загорается преждевременно, вследствие чего уменьшается давление продуктов горения, снижается мощность автомобильного двигателя и увеличивается количество вредоносных выбросов продуктов горения.

Представленную проблему на представленном механизме газораспределения можно решить такими методами:

  1. Используйте несколько пружинок, которые помогут предотвратить колебания резонанса;
  2. Используйте новые материалы и сплавы для изготовления пружинок и клапанов, которые снижают вес;
  3. Используйте пневматический привод клапанов.

Десмодромный механизм имеет целый перечень недостатков и вот несколько из них:

  1. Сильный шум;
  2. Дороговизна деталей, а следственно и всей конструкции;
  3. Громоздкая конструкция, поэтому ее используют только на мотоциклах;
  4. Сложное техническое обслуживание.

В момент набирания девяти тысяч оборотов за минуту пружинки обычного ГРМ не смогут создавать необходимую скорость срабатывания, потому как это может привести к поломке автомобильного двигателя. Представленный механизм не имеет ограничения максимального количества оборотов за минуту, потому как скорость срабатывания системы зависит от скорости вращения коленчатых валиков.

Часто встречаемые неисправности механизма газораспределения Desmodromic

Основная проблема во время создания представленного механизма заключается в обеспечении компенсации зазоров, которые образовываются в процессе износа, а это ограничивает их использование на автомобилях массового производства. Поэтому давайте рассмотрим процесс регулировки теплового зазора. В приводном механизме клапана обязательно должен сохраняться тепловой зазор. Во время достижения максимального уровня мощности температура во впускном клапане находится в пределе от 750⁰С до 850⁰С, но одновременно с этим температура элементов основы цилиндров автомобильного двигателя с охлаждающей жидкостью находится в пределах от 100⁰С до 200⁰С.

Клапанный стержень удлиняется намного больше, нежели другие элементы основы цилиндров, а одновременно с этим тепловой зазор уменьшается. В случае перегревания клапана, например, по причине позднего зажигания, износе фаски клапана и седла или же неправильного проведения регулирования теплового зазора нарушается прижатие и герметичность прижатия клапана к седлу, происходит прогорание клапана.

Величина теплового зазора и профиль кулака для предотвращения стука выбирается так, что момент толкательного кулака или приводного режима во время любого теплового режима соответствует зоне минимальных ускорений.

Тепловой зазор автомобильного двигателя с охлаждающей жидкостью определяется с помощью плоского щупчика, но одновременно с этим необходимо учитывать особенности конструкции автомобильного двигателя, долгосрочность контактирующих поверхностей и многое другое. Минимальной массы поступательно передвигающихся элементов можно достичь в приводе клапана от кулака при помощи толкателей. Тогда процесс регулирования теплового зазора происходит при произведении замены вставок цилиндра на всех клапанах. В процессе износа контактных поверхностей тепловой зазор выходит намного больше. Исходя из этого самым точным методом произведения замеров теплового зазора, является измерение с использованием специального приспособления и индикатора.

как закрыть клапан быстрее пружины?

Изучать строение обычных автомобилей, коих тысячами ездит по улицам наших городов, полезно, но порой бывает скучно. Поэтому, дорогие читатели, сегодня наш рассказ посвящён кое-чему экзотическому — мы узнаем о том, что такое десмодромный механизм.

Однако, здравствуйте!

ГРМ и его проблемы

Заинтригованы? Надеемся, что да. Итак, как Вы уже, наверное, знаете, одним из ключевых компонентов двигателя внутреннего сгорания является газораспределительный механизм (ГРМ).

На него возложена важнейшая функция: управлять открытием клапанов цилиндров и делать это в чётко обозначенные моменты, зависящие от движения поршня.

На первый взгляд всё просто – распределительный вал, связанный ременной или цепной передачей с коленвалом, вращается и, имея в своём распоряжении так называемые кулачки, воздействует ими через систему коромысел или толкателей на клапанный механизм.

Но тут начинаются сложности. Чтобы вернуть клапан в исходное положение (в закрытое), как правило, используются пружины, которые при высоких оборотах мотора просто не успевают его полностью закрыть в силу своей инерционности и паразитного резонанса.

Особенно это актуально для гоночных и спортивных автомобилей, где силовые агрегаты могут раскручиваться до 9000 и более оборотов.

Что же делать?

Ответ на этот вопрос был найден ещё в 50-х годах ХХ столетия. «Если пружины мешают, то давайте от них откажемся» — подумали конструкторы. В результате этой идеи повилась десмодромная система, которая в международной технической терминологии известна как Desmodromic.

Десмодромный механизм. Удел избранных

Суть десмодромного механизма заключается в следующем: распределительный вал отвечает не только за открытие клапанов, но и за их закрытие.

Реализовано это при помощи системы нескольких коромысел, управляющих одним клапаном, и кулачков распредвала более сложной формы. Иногда в данной схеме ГРМ возможно применение нескольких валов, каждый из которых отвечает только за открытие или закрытие.

Казалось бы, все проблемы решены и можно массово внедрять десмодромную систему газораспределительного механизма. Но не тут-то было! У этой конфигурации всплыли и заметные недостатки, которые не позволили ей попасть под капоты автомобилей повсеместно. В частности проблем несколько:

  • высокая стоимость механизма из-за необходимости прецизионно подгонять его детали;
  • шумность моторов с десмодромным механизмом;
  • сложность в обслуживании;
  • большие размеры по сравнению с классическими типами ГРМ.

Таким образом, столь интересное изобретение моторостроителей осталось уделом лишь избранных моделей авто и мотоциклов – в основном гоночных типов, где ценится чёткость работы двигателя на высоких оборотах. На сегодняшний день десмодромную схему использует только компания Ducati, компонуя ею мотоциклетные моторы.

Фото. Мотоциклетный мотор Ducati с десмодромным приводом, где два верхних распредвала и четыре клапана на цилиндр.





Уважаемые читатели и подписчики, хочется верить, что наша статья об экзотическом типе газораспределительного механизма была полезна и интересна. Следите за публикациями блога и не забывайте подписываться, чтобы не пропустить появление свежих материалов.

Советую прочитать статью о инновационном двигателе без распредвала.

До скорой встречи!

Изучаем десмодромный механизм газораспределения

Десмодромный механизм газораспределения Устройство, которое управляет работой клапанов газового впуска и выпуска в двигателе внутреннего сгорания и является разновидностью механизма газораспределения, называется десмодромным. Пионерами в использовании данного механизма стали немецкие автопроизводители, которые активно внедряли его в свои творения. Отдельного же внимания заслуживает компания Mercedes. Спустя много лет после своего появления и применения в автомобилях, десмодромный механизм несколько изменился, но в целом можно сказать, что он остался прежним. На сегодняшний день многие автомобилисты знают его как Desmodromic.

Как работает десмодромный механизм

Функционирование десмодромного механизма начинается после приведения в действие специального приводного устройства. Эта конструкция представляет собой механизм, который запускает десмодромную систему, состоящую из:

- двух коромысел, которые используются для манипулирования клапанами

- одного или двух распредвалов, в зависимости от конструкции

- элементов связи клапанов и коромысел

- втулки

- шайб

- зажима

- пружины

- клапана

- уплотнителя

Функции десмодромного механизма

Десмодромный механизм газораспределения

Главная задача десмодромного механизма газораспределения состоит в том, чтобы максимально форсировать двигатель внутреннего сгорания по количеству оборотов. Это достигается благодаря точно выверенным специальным кулачковым профилям во время ускорения работы клапанов. При правильном контроле функционирования десмодромных клапанов достигается равновесие между значением проходного клапанного сечения и скоростью движения поршня. Оно обеспечивает наполнение цилиндра должным количеством топливно-воздушной смеси в кратчайшие сроки.

Двигатели с десмодромными механизмами газораспределения работают на более высоких оборотах, которые недоступны обычным пружинным клапанным механизмам. Как правило, работа клапанных пружин происходит на меньшей скорости, чем это необходимо для отвода клапанов от столкновения с поршнем до того, как он попадёт в конечную точку.

Недостатки десмодромного механизма

Несомненно, данная система весьма актуальна и полезна, но, увы, не лишена ряда недостатков, которые и влияют на редкость его использования:

1. Весомые затраты на производство, что напрямую отображается на конечной стоимости механизма.

2. Слишком сложное техническое обслуживание. Это обусловлено множеством движущихся элементов и деталей, которые при сильных нагрузках изнашиваются достаточно быстро.

3. Сложная и объёмная конструкция Desmodromic.

4. Очень шумная на больших оборотах.

5. Регулировка тепловых зазоров производится достаточно сложно. В данном механизме эта процедура происходит при помощи специальных шайб, которые расположены на коромыслах. Для верхних и нижних коромысел отдельно подбираются пары регулировочных шайб, а это создаёт определённые сложности при сборке и обслуживании механизма.

Неисправности десмодромного механизма

Десмодромный механизм газораспределения Главная задача десмодромного механизма газораспределения заключается в предотвращении неполного закрытия клапана. Возникновение этого явления связано с частым вращением коленчатого вала, инерционности клапанов и резонанса их пружин. Такое зависание приводит к серьёзным неисправностям и поломкам:

1. Столкновению, с дальнейшим выходом из строя или разрушением поршня и клапана.

2. Перегреву металла клапанов.

3. Запоздалому воспламенению воздушно-топливной смеси с дальнейшим снижением давления газов.

4. Снижению мощности двигателя.

5. Увеличению объёма выброса отработанных газов.

При возникновении таких проблем, для их устранения применяется не только десмодромный механизм газораспределения, но и другие:

1. Применение нескольких пружин, вложенных друг в друга. Возникающие резонансные колебания.

2. Изготовление деталей из новых сверхпрочных компонентов.

3. Использование пневмопривода, схожего с тем, что устанавливается на автомобили Формулы-1.
