Где находится датчик положения коленвала (ДПКВ)

Датчик положения коленчатого вала (ДПКВ) играет важную роль в работе двигателя. Это один из немногих датчиков, при отказе которого машина, скорее всего, просто не заведется. Основная функция датчика положения коленвала – передача в блок управления двигателем информации о положении, в котором находятся поршни в цилиндрах.

По статистике, датчик положения коленчатого вала выходит из строя не так уж часто, однако если косвенные признаки указывают на то, что ДПКВ "умер", его следует проверить. А для этого необходимо знать, где находится датчик положения коленчатого вала.

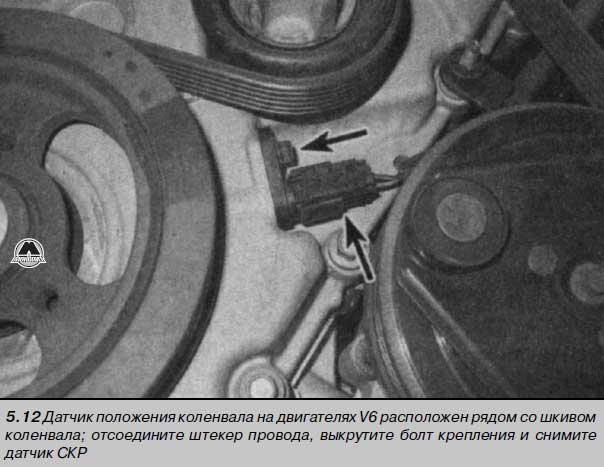

Расположение ДПКВ может различаться у разных автомобилей. Общее правило при поиске датчика положения коленчатого вала – искать его в районе шкива привода генератора, он закреплен на специальном кронштейне. Отличительная черта датчика положения коленвала – длинный провод с разъемом, который идет от него

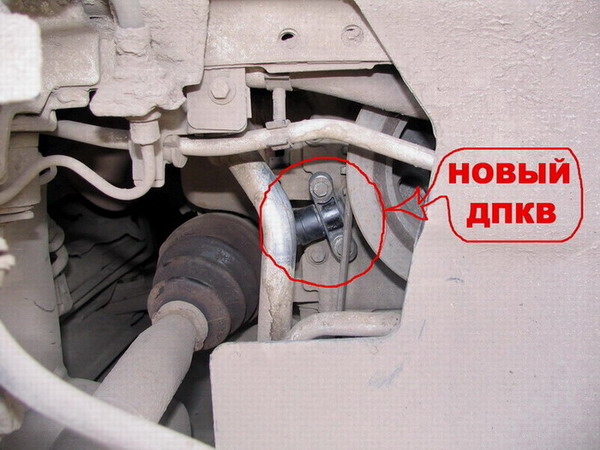

Примеры расположения датчика положения коленчатого вала на разных автомобилях

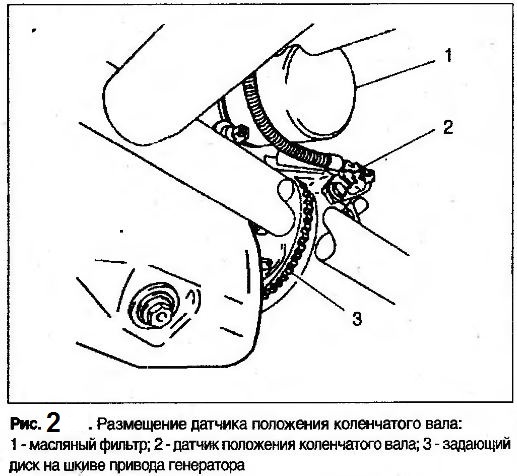

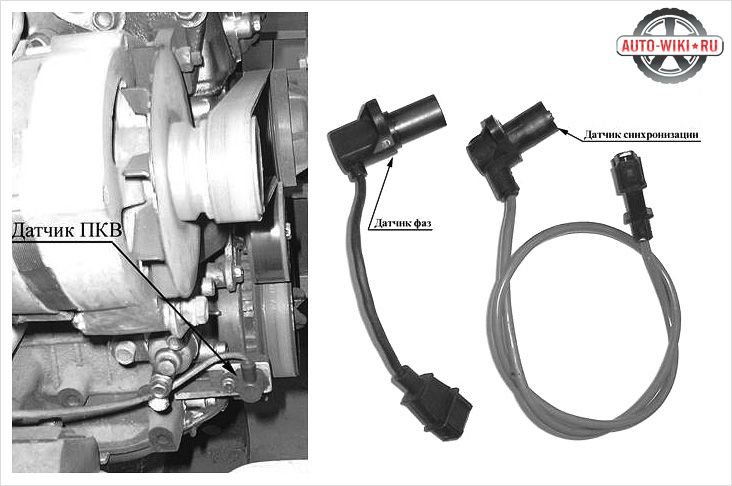

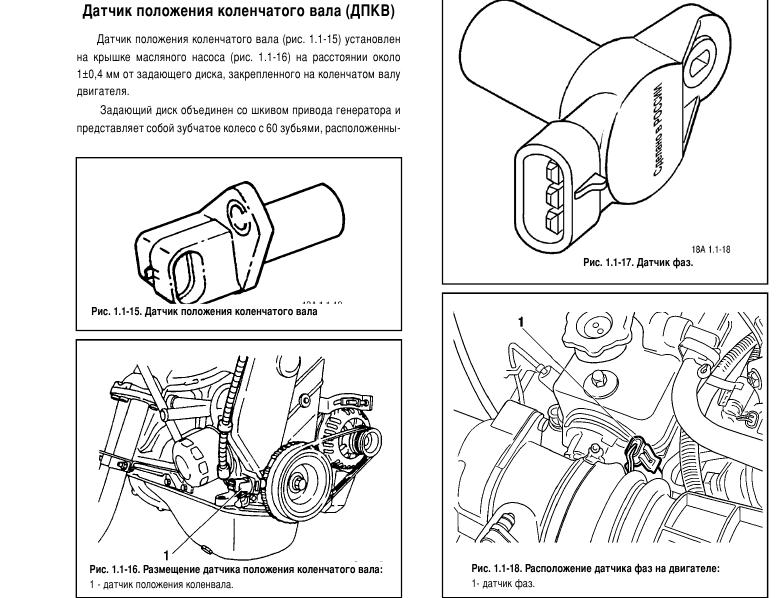

На инжекторных автомобилях ВАЗ (к примеру, на ВАЗ 2110, 2111, 2112 и т.д.) датчик положения коленвала находится именно в районе шкива ремня генератора – на крышке масляного насоса.

Определить, где находится датчик положения коленвала на ВАЗ, несложно

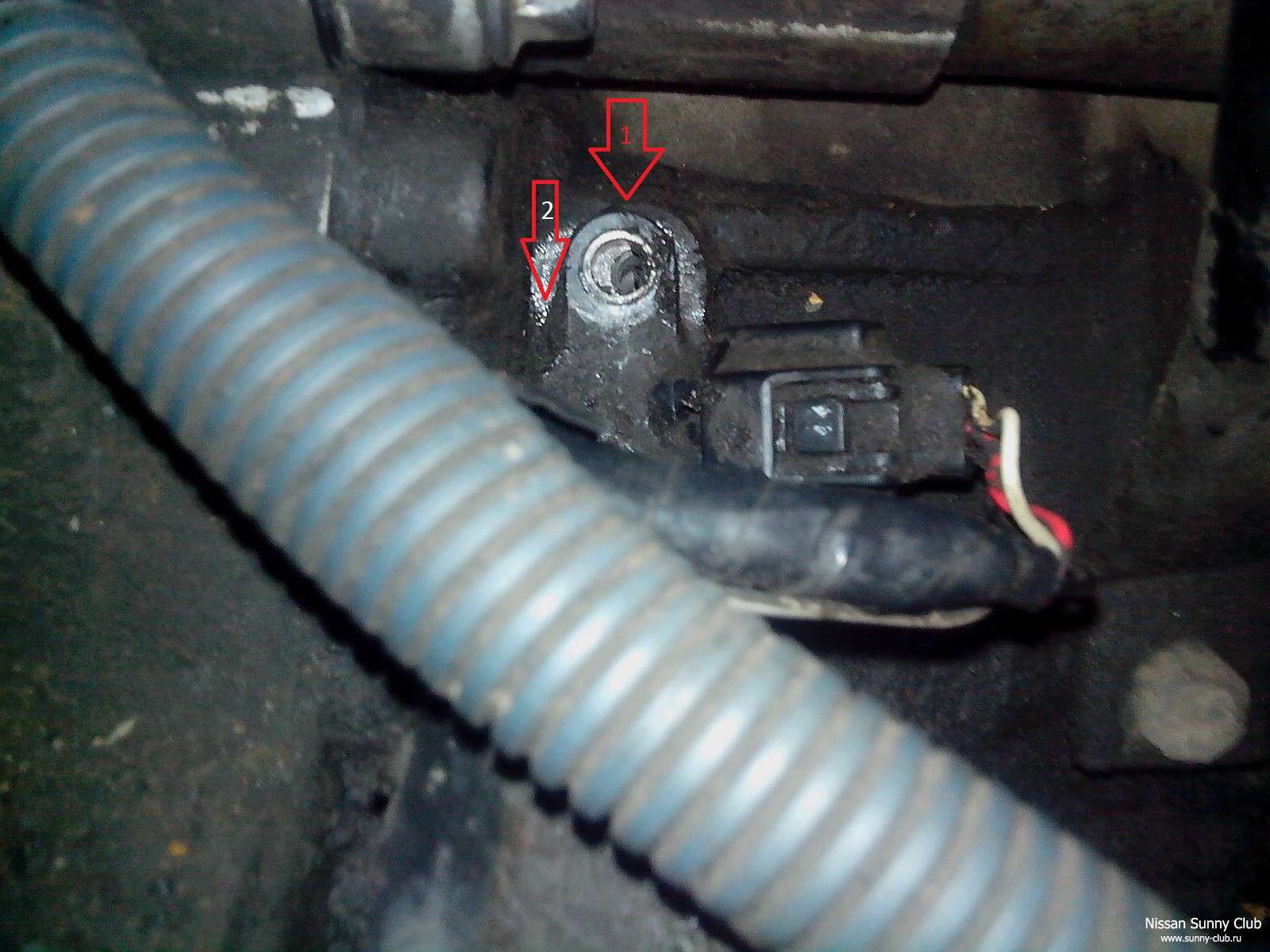

На автомобиле Дэу Нексия расположение ДПКВ зависит от типа мотора. На двигателе F16MF он находится напротив задающего венца (диска) на заднем конце коленчатого вала, а на моторах A15MF, G15MF и A15SMS – напротив задающего диска на шкиве коленчатого вала.

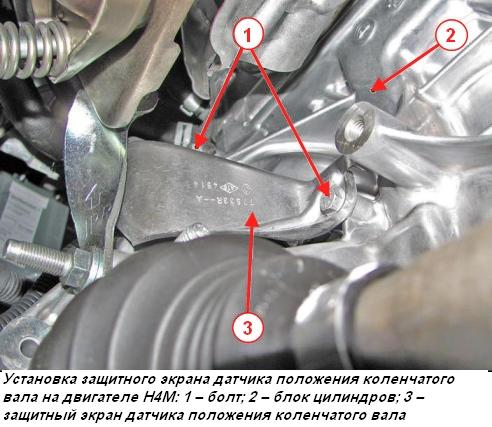

Чтобы добраться до датчика положения коленчатого вала на Рено Логан (с моторами 1.4 и 1.6 литра), придется сначала снять шланг воздухозаборника с патрубка воздушного фильтра. ДПКВ находится внизу справа в районе блока цилиндров. Датчик легко можно опознать по крепежной пластине с двумя отверстиями.

На автомобиле Хендай Соната датчик положения коленчатого вала расположен под крышкой ремня ГРМ внизу в районе балансировочного ролика. Фишка с контактами от ДПКВ идет непосредственно к корпусу клапанной крышки.

Если вы не смогли определить, где находится датчик коленчатого вала в вашем автомобиле, следует

обратиться к технической документации по конкретной модификации или спросить у специалистов

Признаки неисправности датчика распредвала, проверка ДПРВ и его замена

Проблемы в работе ДПРВ могут серьёзно угрожать безопасности водителя и пассажиров. Представьте ситуацию: вы едете в плотном потоке крупного города, и вдруг двигатель резко теряет мощность, что приводит к значительному снижению скорости движения вашего автомобиля. Очень часто всё заканчивается ДТП, поскольку едущий сзади водитель попросту не успевает среагировать.

Ещё один вариант – во время движения двигатель глохнет, отключается гидроусилитель руля, из-за чего вы не можете вписаться в резкий поворот. Ситуация печальная и такое действительно происходит. В иных ситуациях вы просто выходите из дома, чтобы отправиться на работу, а двигатель вообще не запускается.

В этой статье будут рассмотрены основные признаки неисправности ДПРВ. Также вы узнаете, где расположен датчик распредвала, и как проверить его самостоятельно. Но для начала попробуем разобраться в том, для чего он вообще нужен.

Что такое ДПРВ (датчик положения распределительного вала)?

Головка блока цилиндров силового агрегата содержит 1-2 распределительных вала. Они оснащены специальными лопастями, отвечающими за управление впускными и выпускными клапанами. Также в блоке установлен коленчатый вал, который приводит в движение распредвал посредством шестерней, ремня привода газораспределительного механизма (ГРМ) или цепи ГРМ.

Для определения рабочего цилиндра ЭБУ двигателя анализирует положение поворота распредвала по отношению к текущей позиции коленвала. Именно эту информацию сообщает ДПРВ. Блок управления использует полученные данные для коррекции работы топливных форсунок и искрообразования. А это значит, что от работоспособности датчика распредвала зависит экономия топлива, эффективность работы мотора и уровень вредных выбросов.

Сегодня автомобили оснащаются ДПРВ двух разновидностей – электромагнитные (индуктивные) и датчики Холла. Датчики применяются для передачи сигнала на блок управления ДВС.

Индуктивный датчик вырабатывает сигнал переменного тока, его легко идентифицировать по двум проводам. А вот датчику Холла для создания сигнала необходимо дополнительное питание, поэтому к нему идёт ещё один провод (всего три).

Важно! Датчик положения распредвала функционирует в гармонии с датчиком положения коленвала.

Проблемы, которые может создать неисправный датчик распредвала

Неисправности ДПРВ могут привести к появлению различных проблем. Всё зависит от конкретного автомобиля и поломки самого датчика. Наиболее часто автомобилисты упоминают следующие признаки неисправности датчика распредвала:

  • Блокировка трансмисии на одной скорости. Для снятия блокировки приходится глушить и снова запускать двигатель. Явление может проявляться через определенные промежутки времени.
  • Существенное снижение мощности двигателя. К примеру, часто автомобиль невозможно разогнать выше 55-60 км/ч.
  • Двигатель может внезапно заглохнуть.
  • Если сбои ДПРВ начинаются на ходу, автомобиль может дергаться, при этом мощность двигателя заметно падает.
  • Пропуски зажигания, затрудненный запуск или захлебывание двигателя, плохая динамика.
  • Иногда вышедший из строя датчик положения распределительного вала попросту блокирует образование искры, поэтому машину вообще не удается завести.

Что приводит к сбоям в работе ДПРВ

Как и любой элемент автомобиля, датчик распредвала в определенный момент перестаёт работать. Например, это происходит в результате износа внутренней части или провода. В зависимости от типа используемого датчика различаются и проблемы в работе двигателя. Как только «мозги» автомобиля обнаружат сбой в работе ДПРВ, на панели приборов загорится значок Check Engine, а в памяти блока управления сохранится диагностический код неисправности. Это упростит поиск проблемы в дальнейшем.

Ошибки датчика распредвала (коды)

P0340 Отсутствует сигнал с датчика распредвала (обрыв цепи)
P0341 Недопустимое значение сигнала ДПРВ
P0342 Низкий уровень сигнала на входе цепи ДПРВ
P0343 Высокий уровень сигнала на входе цепи ДПРВ
P0344 Неустойчивый сигнал ДПРВ

Расположение ДПРВ

Расположение датчика положения распределительного вала зависит от конкретного двигателя. Как правило, он находится где-то в области головки блока цилиндров. Необходимо осмотреть верхнюю часть цепи или ремня привода ГРМ либо обратить внимание на заднюю часть ГБЦ. Некоторые производители «прячут» ДПРВ в специальных отсеках. Иногда силовой агрегат автомобиля может быть оснащен не одним, а несколькими датчиками.

Если визуальный осмотр не принёс никаких результатов, советуем изучить инструкцию по эксплуатации вашего автомобиля. Если печатного издания под рукой нет, поищите информацию о расположении датчика распредвала через интернет.

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов.

Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

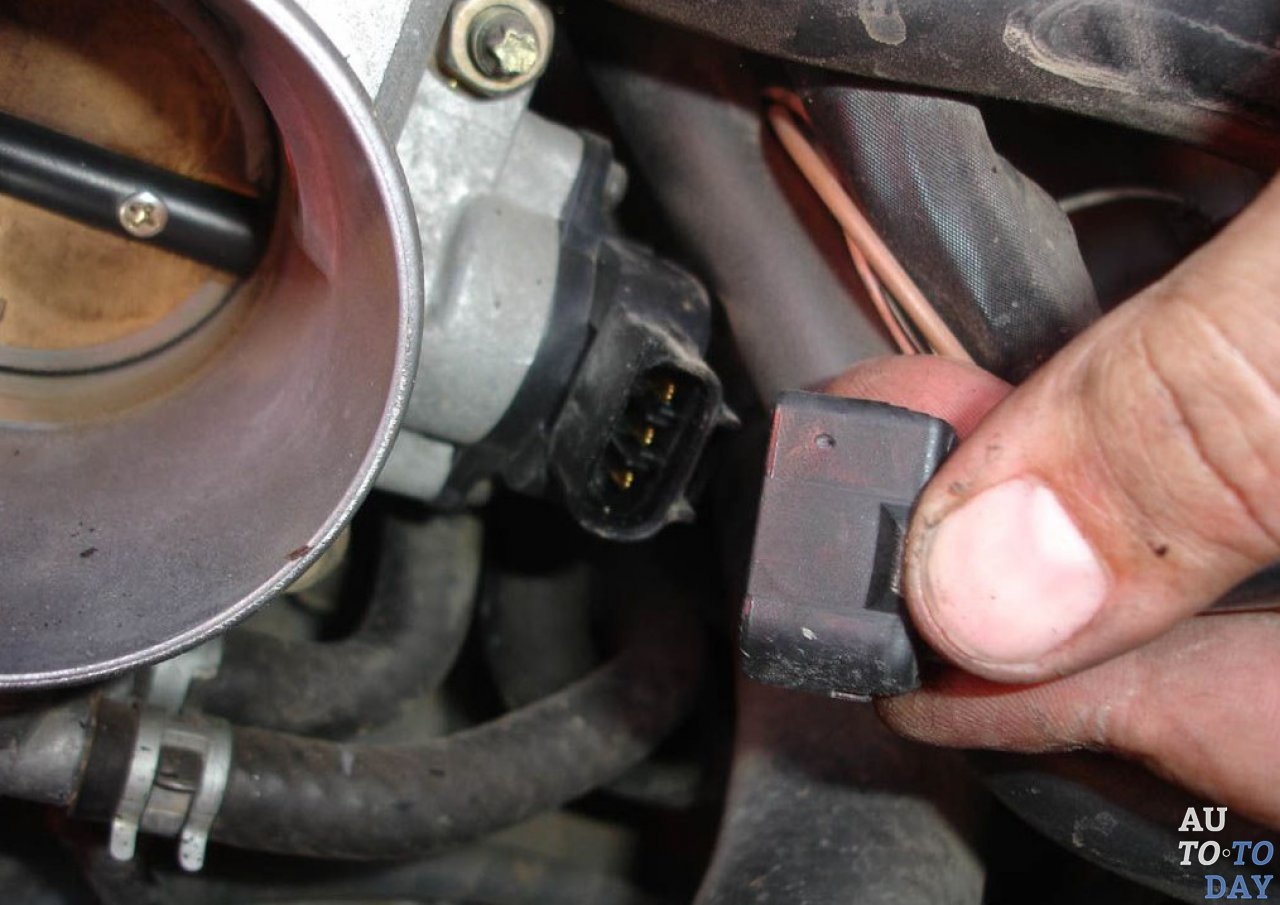

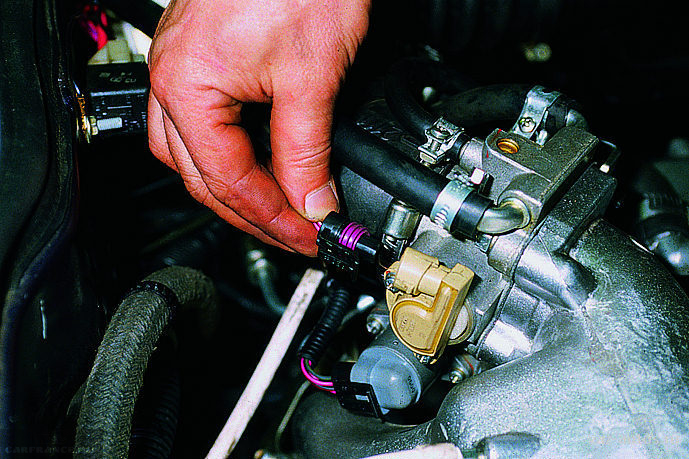

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

  • Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
  • Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
  • В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
  • Попросите человека в машине запустить двигатель.
  • Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
  • Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

  • Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
  • Другой человек должен включить зажигание, не запуская мотор.
  • Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
  • Помощник должен запустить двигатель.
  • Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
  • Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Тестирование датчика положения распределительного вала

Стоимость и замена датчика распредвала

Если результаты тестов окончательно убедили вас в том, что ДПРВ неисправен, его необходимо заменить. На многих автомобилях поменять датчик очень просто. Всё сводится к отключению электрического разъема, откручиванию лишь одного крепёжного болта, вытаскиванию старого и установке нового датчика. На других авто приходится попутно снимать несколько компонентов двигателя, иначе получить доступ к датчику не удастся. Для оценки возможности самостоятельной замены ДПРВ мы советуем изучить соответствующий пункт руководства по ремонту конкретного автомобиля. Стоимость датчика распредвала обычно составляет в пределах 30-100 долларов.

Итоги

В начале статьи мы упоминали неприятные последствия, к которым может привести поломка ДПРВ. Если вы обнаружили хотя бы один из признаков неисправностей датчика положения распределительного вала, советуем как можно быстрее диагностировать проблему. В противном случае вы можете просто встать посреди дороги. Начните со считывания кодов неисправностей, хранящихся в памяти ЭБУ и, при необходимости, проверьте сам датчик. Теперь вы уже знаете, как это делать с помощью обычного цифрового мультиметра. Очень часто решить проблему можно своими руками, не расходуя лишних денег на диагностику и замену.

Датчик положения распредвала (назначение, ошибки, проверка)

На любом четырехтактном двигателе полный цикл совершается за два оборота коленчатого вала – один раз поршень подходит к верхней мертвой точке в конце такта сжатия, второй раз – в конце такта выпуска. Это позволяет на впрысковых моторах использовать в качестве опорного сигнала только момент отсчета от датчика положения коленчатого вала. При этом работа впрыска и зажигания называется нефазированной. В момент конца выпуска происходит вторая (холостая) искра, а форсунка открывается дважды, часть топлива подается на открытый впускной клапан, часть – на закрытый.

Таким образом система впрыска упрощается, не теряя каких-либо реально ощутимых владельцем качеств. Вместо индивидуальных катушек зажигания можно использовать пару сдоенных, как сделано на восьмиклапанных двигателях ВАЗ. Если взять «Рено», то у них и на моторах с индивидуальными катушками зажигания оно не фазировано: катушки 1-4 и 2-3 цилиндров соединены по первичным обмоткам последовательно и срабатывают одновременно.

Но вот подача части топлива на закрытый впускной клапан в один «прекрасный» момент пошла вразрез с требованиями экологов: из-за плохой испаряемости бензина на холодном двигателе на прогреве приходилось увеличивать подачу топлива. Даже эти миллилитры уже не вписывались в более жесткие экологические нормы, поэтому пришлось изобретать способ фазирования работы впрыска, чтобы топливо в цилиндр подавалось в момент такта впуска.  А на моторах с непосредственным впрыском он должен происходить строго в один такт.

Как работает ДПРВ?

Датчик положения распредвала (сокращенно – ДПРВ) подает один импульс за один оборот вала. Поскольку распредвал вращается в два раза медленнее, чем коленчатый вал, то мы получаем точную метку, определяющую такт впуска на одном из цилиндров. При этом рассчитать момент впрыска для цилиндров ЭБУ впрыска может очень просто.

Предположим, что импульс от ДПРВ приходит после метки начала отсчета для первого цилиндра. Тогда при получении сигнала ЭБУ производит подачу топлива в первый цилиндр, через половину оборота коленвала – в третий, при следующем проходе метки начала отсчета – в четвертый, еще через пол-оборота – во второй. При этом импульс от ДПРВ является «справочным», так как все моменты впрыска все равно жестко привязаны к зубцам венца датчика положения коленчатого вала.

Ну а где находится датчик распредвала? На головке блока цилиндров или реже – на клапанной крышке, непосредственно у «своего» распредвала.

Реже датчик положения распредвала дает серию импульсов, определяющую начало нужного такта в конкретном цилиндре. На многих «Ниссанах» для первого цилиндра датчик подает один импульс, для второго – два, и так далее.

Но фазирование впрыска – это не единственное, за что отвечает датчик распредвала. Поскольку ЭБУ впрыска может легко рассчитать временную задержку между моментом начала отсчета по ДПКВ и моментом получения импульса с ДПРВ, то появляется и возможность определения реального положения распредвала относительно коленвала. Если на моторах без изменения фаз газораспределения это имеет чисто диагностическую ценность (проверка правильности установки фаз ГРМ), то на моторах с фазовращателями ДПРВ является важным элементом обратной связи, позволяющим контролировать работоспособность системы управления газораспределением.

Конструктивно ДПРВ может быть выполнен на основе индуктивного датчика или датчика Холла. Первый проще, поскольку это лишь обмотка вокруг магнитного сердечника. Второй менее надежен и менее точен, зато подает на ЭБУ впрыска не синусоиду, амплитуда которой пропорциональна частоте вращения (что затрудняет обработку сигнала), а легко обрабатываемый «готовый» прямоугольный сигнал. Там, где нет необходимости в точном определении положения распредвала, а важен сам факт определения нужного оборота, чаще всего используется датчик Холла.

Неисправности датчика положения распредвала

Основная неисправность датчика распредвала на основе эффекта Холла – это его физический отказ (самого чувствительного элемента или выходной схемы, формирующей прямоугольные импульсы). У индуктивных датчиков происходит налипание микрочастиц стружки, возникающей при износе элементов газораспределительного механизма, на магнитный сердечник, из-за чего форма импульсов «размазывается», и они могут неправильно обрабатываться в ЭБУ впрыска.

Основные ошибки датчика распределительного вала по стандарту OBD-II:

  1. P0340 — Неисправность в цепи датчика положения распредвала
  2. P0341 — Неправильный показатель / не отрегулирован датчик положения распредвала
  3. P0342 — Датчик положения распределительного вала: низкий уровень сигнала
  4. P0343 -Датчик положения распределительного вала: высокий уровень сигнала
  5. P0344 — Неисправность датчика положения распредвала

Ошибка с кодом P0340 трактуется как признак чисто электрической неисправности, но на самом деле является наиболее общей: она вызывается и окислением контактов в разъеме, и растяжением цепи ГРМ. На «цепных» моторах в большинстве случаев в этом не виноват датчик распредвала, признаки неисправности как раз указывают на «уход» меток. Доводилось встречать машины, где эта ошибка после сброса возникала буквально через несколько минут, мотор трясло на холостых, ЭБУ фиксировал множественные пропуски воспламенения, но зато на высоких оборотах машина буквально «рвала из-под себя», что однозначно указывало на «запаздывание» распределительного вала впускных клапанов и как следствие – увеличенную фазу перекрытия. Из-за этого наполнение цилиндров на низких оборотах было недостаточным для нормальной работы двигателя, зато на высоких наполнение за счет инерции выхлопных газов и увеличенного времени перекрытия, наоборот, всасывал в цилиндры даже больше воздуха, чем ему было «положено».

Столкнувшись с проблемой из подобного «общего» ряда, стоит полагаться не на ее обозначение по стандарту OBD-II, а на процедуры направленной диагностики для конкретного автомобиля, так как разные ЭБУ впрыска фиксирует такие ошибки по разным причинам.

Ошибка P0341 указывает на более серьезные проблемы в моменте получения сигнала с ДПРВ относительно ДПКВ и уже однозначно может быть идентифицирована как признак проблем, не связанных с датчиком распредвала и его проводкой. Проверяем положение меток, на «бесшпоночных» моторах – выставляем распредвалы и коленвал специальными приспособлениями.

Зная, в какой момент на конкретном двигателе должен приходить сигнал от ДПРВ относительно момента отсчета по ДПКВ, на двухканальном осциллографе отклонение фаз увидим и без разборки.

Коды P0342/P0343 – это признаки отказа самого датчика распределительного вала или замыкания в проводке, реже – симптомы неисправности самого ЭБУ впрыска. При этом «мозги» фиксируют при вращении двигателя постоянно низкий или постоянно высокий сигнал с датчика, который не меняется в зависимости от такта работы мотора. При этом двигатель переходит на нефазированную работу впрыска и зажигания, что для водителя зачастую даже не заметно: расход горючего не меняется, приемистость остается прежней.

Код P0344 – симптом неустойчивого сигнала с датчика. Проблемы возникают из-за налипшей металлической стружки, окислен или разболтан разъем, изломлен провод от датчика до ЭБУ. На осциллограмме при этом видно «мусор» на сигнале.

Как проверить датчик распредвала?

Без осциллографа под рукой (здесь хватает возможностей простейшего китайского «конструктора» DSO-138) проверка возможна только базовая.

Контролируется состояние контактов в разъеме – плотность подключения, отсутствие влаги и следов окисления. На работающем моторе можно использовать светодиодный пробник: на датчиках Холла он попеременно моргает красным и белым светодиодом с частотой, пропорциональной частоте вращения двигателя. Если сигнал в таком виде доходит до разъема ЭБУ, то можно с достаточной уверенностью утверждать, что датчик и его проводка исправны.

Вас также заинтересует:

Стоит проверить установку фаз газораспределения, если зафиксированы ошибки из числа P0340, P0341. Сам датчик нужно извлечь и очистить от налипшей стружки, если она есть.

На ряде двигателей датчики положения коленчатого вала и распредвала унифицированы – можно в качестве диагностической меры поменять их местами. Если ошибка остается по распредвалу, то однозначно можно утверждать, что сам датчик абсолютно исправен.

Видео: Замена датчика положения распредвала

Где находится датчик коленвала Лада Калина: фото под капотом

Автомобиль: Лада Калина.
Спрашивает: ТуземеЦ.
Суть вопроса: где искать датчик коленвала?


При запуске автомобиля проблем нет. При езде на первой скорости ощутимы подёргивания, педаль газа я держу ровно. Был на сервисе, ошибки посмотрели, ошибок нет. Проверили не закусывает ли педаль газа, всё нормально. Сказали что скорее всего это датчик коленвала.

На фото датчик коленвала для 16-клапанного двигателя (артикул 27.3847).

Не было у меня времени, решил я его сменить сам. На сервисе сказали, что их несколько видов, зависит от двигателя. Надо его выкрутить и идти с ним в магазин. А где он находится?


От датчика коленвала зависит синхронность работы системы зажигания и впрыска топлива.

Если происходит сбой, то нарушается работа двигателя, а на панели управления должна появиться лампочка сигнализирующая неисправность (ЧЕК).

The following two tabs change content below.

Я главный редактор сайта. В нашей редакции: Хёндай Акцент, Хёндай Солярис, Хёндай Санта ФЕ (турбо-дизель 2015 года). У меня сейчас Лада Калина ЛЮКС (98 лошадей). Фанат автомобилей, владел и лево и праворульными авто. Роботы, вариаторы, механика. Не было только DSG. Но скоро будет.

Где расположен датчик

На Калине датчик коленвала располагается справа от двигателя, рядом со шкивом генераторного привода. Он находится на кронштейне.

  1. Чтобы добраться до датчика, нужно демонтировать пластиковую крышку двигателя.

    На фото 16-ти клапанный 126 двигатель. Такой установлен в комплектации ЛЮКС.

  2. Далее находим головку блока цилиндров. Здесь и установлен датчик коленчатого вала.

    Датчик коленвала находится на кронштейне недалеко от масляного фильтра.

  3. Для его демонтажа нужно нажать на фиксаторы колодки, отключив ее от датчика давления масла. Затем при помощи ключа на 10 снимаем датчик.

    Отвернуть датчик удобнее головкой на 10 с трещоткой (снимать крышку ГРМ не нужно!).

Как понять, что датчик вышел из строя

О поломке датчика коленвала свидетельствуют следующие признаки:

  1. Двигатель глохнет, его мощность снижена.
  2. На холостом ходу отмечаются слабые обороты.
  3. Частота оборотов изменяется в произвольном порядке.
  4. На панели управления загорается значок «Check-Engine», что свидетельствует о необходимости проверки двигателя.

Видео о том, как проверить датчик коленвала обычным ключом

Датчик коленвала Пежо 307: где находится, особенности

Датчик положения коленчатого вала предназначен для синхронизации работы коленвала, системы зажигания, газораспределительного механизма и системы впрыска топлива.

Особенности для Пежо 307

Датчик коленчатого вала ERA 550472 (датчик импульсов).

Датчик коленвала 150074610 (датчик ВМТ).

На автомобилях Пежо 307 установлено два датчика положения коленвала, которые определяют количество пазов шкива вала.

Где находятся эти датчики на двигателях Пежо 307, разберёмся вместе.

Где искать датчик положения коленвала

С 1996 года на двигатели, которые сейчас устанавливаются на 307-ю модель и ряда других моделей Пежо и Ситроен устанавливали два датчика коленвала:

  1. Датчик REF установлен в переднем торце блока цилиндров на отливе поддона картера и предназначен для определения количества пазов ротора шкива коленвала. Это нужно для синхронизации работы систем двигателя, определяющим моментом считается положение верхней мёртвой точки в каждом из цилиндров.

    Датчик REF, вид со снятой крышкой ГРМ.

  2. В задней части блока цилиндров на алюминиевом отливе поддона картера на стыке коробки передач и блока цилиндров установлен датчик положения коленчатого вала POS. Он используется для вычисления частоты оборотов коленвала.

    Датчик положения коленчатого вала POS, вид сверху.

Алгоритм работы датчиков

Датчик обозначен стрелочкой.

Оба датчика не требуют питания, индуктивного типа, выполнены из сердечника, обмотки и постоянного магнита.

Суммарный сигнал от обоих датчиков поступает на блок управления двигателем и позволяет корректировать углы опережения зажигания, синхронизировать момент впрыска, а также выявлять моменты пропуска в искрообразовании.

Дастер где находится датчик коленвала - Датчик положения коленчатого вала. Снятие, проверка и замена.

Постоянное совершенствование силовых установок сказывается положительно на общих характеристиках двигателя, но не очень на общей технической части автомобиля. Ведь чем проще механизм, тем выше его надежность.

Для наглядности можно рассмотреть топливную систему бензинового мотора. Раньше за смесеобразование и дозировку топлива у двигателя с такой системой отвечал карбюратор. Практически полностью механическая конструкция самого карбюратора. Только на последнем этапе применения карбюраторной системы питания на них использовались электромагнитные клапана холостого хода. Это обеспечивало высокую надежность, нарушение в работе карбюратора могло привести только сильное его загрязнение или нарушение регулировок. Но данные неисправности устранялись быстро и практически без затрат.

Но карбюратор не мог обеспечить точную дозировку топлива при разных режимах работы двигателя, что приводило к постоянному перерасходу топлива.

На смену карбюраторной системе питания бензинового мотора со временем пришла инжекторная система. Эта система в своей конструкции подразумевает наличие электронного блока управления системой. Наличие блока позволило точно контролировать дозировку топлива при разных условиях работы мотора. Это положительно сказывается и на расходе топлива, и на показателе мощности мотора, поскольку в камеру сгорания поступает столько топлива, чтобы обеспечить максимальный выход мощности.

Но конструктивно инжекторная система сложнее, и, чтобы электронный блок управления правильно выполнял свою работу, двигатель должен оснащаться большим количеством датчиков, производящих те или иные замеры, на основе которых электронный блок выполняет свою функцию. Среди таких приборов имеется и датчик положения коленчатого вала, или по-простому — датчик коленвала.

Датчик коленвала. Зачем нужен и как работает

Датчик коленвала на инжекторном двигателе нужен для определения углового положения коленвала, а также для определения момента прохождения верхней мертвой точки (ВМТ) первым и последним поршнем. Данные показатели этот датчик передает на электронный блок, который определяет частоту оборотов коленвала и на основе этого производит коррекцию в системе зажигания и системе подачи топлива.

Чаще всего на автомобилях применяются индукционные датчики коленвала. Работа его построена на изменении магнитного поля, которое создает устройство, при прохождении через него какого-нибудь металлического предмета. На двигателях это реализовано так: на коленвале установлен специальный металлический зубчатый синхродиск, обычно он устанавливается на шкив привода генератора. По окружности этого диска имеется зубчатый венец, но в одном месте отсутствуют два зуба подряд. Датчик коленвала располагается напротив этого диска на таком расстоянии, чтобы вершины зубьев попадали в магнитное поле датчика. Сигналом положения коленчатого вала выступают те два отсутствующих зуба диска. Место диска, на котором отсутствуют зубья проходит через магнитное поле датчика, меняя его. Датчик улавливает это изменение и передает его на блок управления.

Признаки неисправности датчика

Поскольку на основе сигналов этого датчика происходит корректировка дозирования топлива и системы зажигания, то неисправность его приводит к искажению сигналов и как следствие — перебои в функционировании силовой установки или же невозможность запуска.

Признаками поломки датчика коленвала являются:

  • не запускающийся мотор и сигнал «Check engine»;
  • затрудненный запуск двигателя;
  • неустойчивость работы мотора при разных режимах;
  • ощутимое падение показателя мощности мотора без видимых причин;
  • при увеличении нагрузки появляется детонация мотора.

Если проявился хоть один из данных показателей неисправности, следует узнать, не является ли датчик причиной сбоя в работе двигателя. Но для этого нужно знать, как проверить датчик коленвала.

Где находиться и как проверить датчик коленвала

Перед тем, как произвести проверку, нужно знать, где находится датчик коленчатого вала, чтобы снять его с автомобиля. Поскольку синхронизационный диск находится на шкиве привода, то и искать его нужно там. Он располагается недалеко от диска, устанавливается он в свое посадочное место и крепится одним или двумя болтами. Перед снятием его проводку нужно отсоединить от фишки.

При демонтаже важно пометить положение его, чтобы потом правильно поставить в посадочное место. Вначале нужно дать визуальную оценку состояния датчика. Корпус его не должен быть поврежден. Со временем сердечник этого датчика может покрыться грязью, которая тоже может влиять на показания. Перед проверкой его нужно тщательно очистить от грязи. Для этого можно воспользоваться ветошью, пропитанной спиртом или бензином.

Ещё кое-что полезное для Вас:

  • Назначение датчика положения распредвала (ДПРВ)
  • Датчик износа тормозных колодок: зачем нужен, виды, принцип работы
  • Датчик детонации: для чего нужен, какие признаки неисправности, как его проверить и заменить

Проверка датчика коленвала

Проверка состояния датчика может быть поверхностной, при которой измеряется только сопротивление его обмотки, или же глубокой, при которой проверяются все основные параметры. Рассмотрим оба вида проверки:

  • Для поверхностной проверки достаточно иметь только омметр. При помощи данного прибора замеряется сопротивление обмотки. Данный показатель на разных авто может отличаться, но обычно оно составляет 550-700 Ом. Если при замере показания сопротивления больше или меньше — датчик не исправен.
  • Глубокая проверка более сложная и для ее проведения потребуется наличие мегаомметра и измерителя индуктивности.

Мегаомметром замеряется сопротивление изоляции датчика при подаче напряжения в 500 В на него, при таком напряжении сопротивление должно превышать показатель 20 МОм.

Измерителем индуктивности проверяется индуктивность датчика. У исправного датчика этот показатель должен быть на уровне 200-350 мГц.

Видео: Датчик положения коленвала. Проверка

Данные датчики имеют неразборную конструкцию, и ремонту они не подлежат. Поэтому если проверка показала неисправность его, то он попросту заменяется.

Замена

Итак, мы знаем, где находится датчик коленчатого вала, поскольку перед этим его снимали. Такой ситуации, как с одним из приборов — лямбда-зондом, когда есть возможность использовать универсальный датчик, нужно лишь перепаять провода под фишку, с датчиком коленвала нет. А все потому, что у разных автомобилях внешние параметры данного датчика могут отличаться, поэтому нужно будет приобретать этот датчик только под определенную модель авто.

Посадочное место перед установкой нужно хорошо очистить. При установке нового датчика коленвала важно учесть такой параметр, как расстояние от сердечника до венца синхродиска. Данный параметр можно узнать в тех. документации к авто. Перед установкой нужно замерить это расстояние. Для этого можно воспользоваться штангенциркулем.

Сначала нужно замерить расстояние от края посадочного места датчика к вершине зуба синхродиска. Затем нужно замерить вылет сердечника. Чтобы правильно отрегулировать расстояние, можно воспользоваться шайбами разной толщины.

Сделанные при снятии устройства метки помогут правильно установить датчик на место. Чтобы опять же не нарушить расстояние, желательно закреплять новый датчик при помощи старых крепежных элементов. При затягивании болтов сильного усилия прикладывать не надо, чтобы не раздавить корпус датчика.

После установки потребуется произвести сброс показаний бортового компьютера, чтобы избавиться от сигнала «Check engine». Затем уже можно проверить работоспособность силовой установки на разных режимах работы. Если проблема не устранилась, значит, нужно искать причину дальше.

Где находится датчик коленвала ВАЗ 2112 16 клапанов: фото и видео

Нынешние силовые агрегаты ВАЗ, в которых предусмотрена система впрыска намного экономичнее и проще в обслуживании, нежели их карбюраторные предшественники. Но есть и слабые места — это датчики, часто ломающиеся и этим доставляющие много хлопот. К примеру, датчик коленвала ВАЗ 2112 16 клапанов где находится, знает не каждый, но если он перестает работать, то вся система функционировать не будет. Но отчаиваться не стоит в данном случае можно обойтись своими силами.

Хоть эти устройства отличаются надежностью, но в случае, если с ним что-нибудь произойдет и неисправности, то мотор не запустится. Принимая во внимание, тот факт, что датчик положения коленвала не обладает механическими подвижными частями, то основным виновником выхода его из строя может быть только коррозия или грязь.

Содержание

[ Раскрыть]

[ Скрыть]

Где находится?

Чтобы определить, где расположен датчик положения коленвала на автомобиле ВАЗ, достаточно понять, как он функционирует. Это несложно. Данное устройство считывает зубчики шкива коленвала, проходящие возле его сердечника, создающие импульсы переменного тока, а далее отправляет их в электронный блок. Значит, этот датчик вала может находиться только — возле шкива генератора. Закреплен он болтом в специальном кронштейне. К датчику, подключен достаточно длинный провод имеющий разъем.

Расположение ДПКВ

Согласно стандарту на ВАЗ 2112 с двигателем 16 клапанов ставится индукционный датчик положения вала, состоящий из специального намагниченного сердечника и обмотки. Он следит за прохождение мимо сердечника шестидесяти зубчиков диска, которые размещены с промежутком в 6 градусов. Суть в том, что 2 подряд зубчика отсутствует, вследствие чего получается небольшой промежуток. Когда мимо устройства проходит впадина в нем создается специальный импульс, передающийся посредством провода ЭБУ.

Управляющее устройство ВАЗ вычисляет частоту вращения коленвала и направляет специальные сигналы форсункам. Необходимо следить, чтобы промежуток между намагниченным сердечником и зубчиками был в пределах 1±0,2 миллиметра. В случае потребности проверки и вероятной замены из-за неисправности отыскать датчик положения коленчатого вала несложно — он крепится к крышке маслонасоса. Замена и проверка этого устройства проста и по силам даже начинающему автомобилисту. И естественно для этого ехать на СТО нет никакого смысла. Это лишняя трата средств и время. На самостоятельную замену этого устройства уйдет время меньше чем на замену колеса.

Признаки неисправности

В случае если датчик положения коленвала ВАЗ 2112 с двигателем 16 клапанов выйдет из строя полностью, то запустить силовой агрегат не получится. В иных случаях симптомы и признаки неисправности могут быть следующие:

  • ухудшение запуска силового агрегата;
  • нестабильное функционирование двигателя;
  • уменьшение мощности мотора;
  • возникновение детонации на больших нагрузках.

Способы устранения поломки

Если вы обнаружили хоть один из вышеперечисленных симптомов неисправности, то в первую очередь обратите внимание, не загрязнилось ли устройство и нет ли на нем механических повреждений. Чтобы это сделать необходимо в первую очередь снять устройство. Сделать это несложно и из инструментов нам понадобиться лишь ключ на 10.

  1. Первым делом выключаем зажигание.
  2. Находим датчик положения коленчатого вала.
  3. Отсоединяем разъемы.

    Отсоединяем провода

  4. С помощью ключа откручиваем болт, закрепляющий устройство.

    Выкручиваем болт

  5. Снимаем датчик положения коленвала из кронштейна.

    Снимаем ДПКВ

Внимательно осматриваем, нет ли повреждений, в случае если такие обнаружены, то лучше сразу отправляться в магазин за новым.

Это устройство можно проверить и самому, для этого лишь достаточно определить сопротивление обмоток. Показания омметра должны быть в пределах 550-570 Ом. Если показания соответствующие, то, возможно все дело в проводке. Поочередно проверьте все провода и соединения. Не пытайтесь отремонтировать датчик коленчатого вала на автомобилях ВАЗ — он не подлежит ремонту.

Перед установкой обязательно протрите место усадки, оно должно быть чистым от грязи пыли. Далее, поставьте датчик вала и закрутите болт. После подсоединения проводов можно считать работу завершенной. Как видите, вся процедура достаточно проста. Если вы хотите получить еще дополнительную информацию, или не поняли где вал находится, то посмотрите предлагаемое нами видео.

 Загрузка ...

Видео «Замена ДПКВ»

В этом видео опытный мастер подробно расскажет и покажет как производиться замена, в случае возникновения неисправности, датчика положения коленчатого вала на автомобилях ВАЗ.

Все о датчиках положения (типы, применение и характеристики)

Датчики положения дроссельной заслонки обеспечивают обратную связь с системой впрыска топлива в автомобиле.

Изображение предоставлено: ЛЕВЧЕНКО ХАННА / Shutterstock.com

Датчики положения - это устройства, которые могут обнаруживать движение объекта или определять его относительное положение, измеренное от установленной контрольной точки. Эти типы датчиков также могут использоваться для обнаружения присутствия объекта или его отсутствия.

Существует несколько типов датчиков, которые служат аналогично датчикам положения и заслуживают упоминания. Датчики движения обнаруживают движение объекта и могут использоваться для запуска действия (например, включения прожектора или активации камеры наблюдения). Датчики приближения также могут обнаружить, что объект попал в зону действия датчика. Таким образом, оба датчика можно рассматривать как специализированную форму датчиков положения. Дополнительную информацию об этих датчиках можно найти в наших руководствах по датчикам приближения и датчикам света движения.Одно из отличий датчиков положения заключается в том, что они по большей части связаны не только с обнаружением объекта, но и с записью его положения и, следовательно, включают использование сигнала обратной связи, который содержит информацию о местоположении.

В этой статье будет представлена ​​информация о различных типах датчиков положения, о том, как они работают, как они используются, а также об основных характеристиках, связанных с этим классом датчиков. Чтобы узнать больше о других типах датчиков, см. Наши соответствующие руководства, которые охватывают различные типы датчиков и их использование, а также различные типы датчиков Интернета вещей (IoT).Для целей этой статьи термины датчик положения и датчик положения считаются синонимами.

Типы датчиков положения

Общая цель датчика положения - обнаружить объект и передать его положение посредством генерации сигнала, обеспечивающего обратную связь по положению. Эта обратная связь затем может использоваться для управления автоматическими ответами в процессе, звуковыми сигналами или запуском других действий, продиктованных конкретным приложением. Вообще говоря, датчики положения можно разделить на три широких класса, которые включают датчики линейного положения, датчики поворотного положения и датчики углового положения.Есть несколько конкретных технологий, которые можно использовать для достижения этого результата, и различные типы датчиков положения отражают эти лежащие в основе технологии.

К основным типам датчиков положения относятся следующие:

  • Потенциометрические датчики положения (резистивные)
  • Индуктивные датчики положения
  • Вихретоковые датчики положения
  • Емкостные датчики положения
  • Магнитострикционные датчики положения
  • Магнитные датчики положения на основе эффекта Холла
  • Волоконно-оптические датчики положения
  • Оптические датчики положения
  • Ультразвуковые датчики положения

Потенциометрические датчики положения

Потенциометрические датчики положения

- это датчики на основе сопротивления, в которых используется резистивная дорожка со скребком, прикрепленным к объекту, положение которого отслеживается.Движение объекта заставляет стеклоочиститель изменять свое положение вдоль дорожки сопротивления и, следовательно, изменять измеренное значение сопротивления между положением дворника и концом дорожки. Таким образом, измеренное сопротивление можно использовать как индикатор положения объекта. Это достигается за счет использования делителя напряжения, в котором фиксированное напряжение прикладывается к концам дорожки сопротивления, а измеренное напряжение от положения стеклоочистителя до одного конца дорожки дает значение, пропорциональное положению стеклоочистителя.Этот подход работает как для линейных, так и для вращательных перемещений.

Потенциометры

, используемые для потенциометрических датчиков положения, включают проволочную обмотку, металлокерамику или пластиковую (полимерную) пленку. Эти типы датчиков положения предлагают относительно низкую стоимость, но также страдают низкой точностью и воспроизводимостью. Кроме того, конструктивные ограничения устройства по размеру ограничивают диапазон, в котором можно измерить изменение положения.

Индуктивные датчики положения

Индуктивные датчики положения определяют положение объекта по изменению характеристик магнитного поля, которое индуцируется в катушках датчика.Один из типов называется LVDT или линейно-регулируемый дифференциальный трансформатор. В датчике положения LVDT три отдельные катушки намотаны на полую трубку. Одна из них - первичная обмотка, а две другие - вторичные обмотки. Они соединены электрически последовательно, но фазовое соотношение вторичных катушек составляет 180 o смещения по фазе относительно первичной обмотки. Ферромагнитный сердечник или якорь помещается внутри полой трубки, и якорь соединяется с объектом, положение которого измеряется.На первичную катушку подается сигнал напряжения возбуждения, который индуцирует ЭДС во вторичных катушках LVDT. Измеряя разность напряжений между двумя вторичными катушками, можно определить относительное положение якоря (и, следовательно, объекта, к которому он прикреплен). Когда якорь находится точно по центру трубки, ЭДС нейтрализуются, что приводит к отсутствию выходного напряжения. Но по мере того, как якорь перемещается из нулевого положения, напряжение и его полярность изменяются. Следовательно, амплитуда напряжения вместе с его фазовым углом служит для предоставления информации, которая отражает не только величину отклонения от центрального (нулевого) положения, но и его направление. На рисунке 1 ниже показана работа линейно-переменного дифференциального трансформатора, показывающая преобразование измерения напряжения в индикацию положения.

Рисунок 1 - Работа индуктивного датчика положения LVDT

Изображение предоставлено: https://www.electronics-tutorials.ws

Эти типы датчиков положения обеспечивают хорошую точность, разрешение, высокую чувствительность и хорошую линейность во всем диапазоне измерения. Они также не имеют трения и могут быть герметизированы для использования в условиях, где может быть воздействие элементов.

В то время как LVDT функционируют для отслеживания линейного движения, эквивалентное устройство, называемое RVDT (от Rotary Voltage Differential Transformer), может обеспечивать отслеживание вращательного положения объекта. RVDT функционирует идентично LVDT и отличается только особенностями их конструкции.

Вихретоковые датчики положения

Вихревые токи - это индуцированные токи, возникающие в проводящем материале в присутствии изменяющегося магнитного поля и являющиеся результатом закона индукции Фарадея.Эти токи протекают по замкнутым контурам и, в свою очередь, приводят к генерации вторичного магнитного поля.

Если катушка возбуждается переменным током для создания первичного магнитного поля, присутствие проводящего материала, поднесенного к катушке, может быть обнаружено из-за взаимодействия вторичного поля, создаваемого вихревыми токами, которое влияет на импеданс катушка. Таким образом, изменение импеданса катушки можно использовать для определения расстояния объекта от катушки.

Вихретоковые датчики положения работают с электропроводящими объектами. Большинство вихретоковых датчиков работают как датчики приближения, предназначенные для определения приближения объекта к месту расположения датчика. Они ограничены как датчики положения, потому что они всенаправленные, что означает, что они могут определять относительное расстояние объекта от датчика, но не направление объекта относительно датчика.

Емкостные датчики положения

Емкостные датчики положения основаны на обнаружении изменения значения емкости для определения положения измеряемого объекта.Конденсаторы состоят из двух пластин, отделенных друг от друга диэлектрическим материалом между пластинами. Есть два общих метода, которые используются для определения положения объекта с помощью емкостного датчика положения:

  1. Путем изменения диэлектрической проницаемости конденсатора
  2. Путем изменения площади перекрытия пластин конденсатора

В первом случае измеряемый объект прикреплен к диэлектрическому материалу, положение которого относительно пластин конденсатора изменяется по мере движения объекта.По мере смещения диэлектрического материала эффективная диэлектрическая проницаемость конденсатора изменяется в результате частичной площади диэлектрического материала, а баланс - диэлектрической проницаемости воздуха. Этот подход обеспечивает линейное изменение значения емкости по отношению к относительному положению объекта.

Во втором случае, вместо того, чтобы прикреплять объект к диэлектрическому материалу, он подключается к одной из обкладок конденсатора. Следовательно, когда объект перемещает свое положение, область перекрытия пластин конденсатора изменяется, что снова изменяет значение емкости.

Принцип переменной емкости для измерения положения объекта может применяться к движению как в линейном, так и в угловом направлениях.

Магнитострикционные датчики положения

Ферромагнитные материалы, такие как железо, никель и кобальт, обладают свойством, известным как магнитострикция, что означает, что материал будет изменять свой размер или форму в присутствии приложенного магнитного поля. Магниторестрикционный датчик положения использует этот принцип для определения положения объекта.

К измеряемому объекту прикреплен подвижный позиционный магнит. Волновод, который состоит из провода, по которому передается импульс тока, подключен к датчику, расположенному на конце волновода. Позиционный магнит создает аксиальное магнитное поле, силовые линии которого копланарны по отношению к магнитострикционной проволоке и волноводу. Когда по волноводу посылается импульс тока, в проводе создается магнитное поле, которое взаимодействует с осевым магнитным полем постоянного магнита (позиционного магнита).Результатом полевого взаимодействия является скручивание, известное как эффект Видемана. Это скручивание вызывает напряжение в проводе, которое генерирует звуковой импульс, который проходит по волноводу и обнаруживается датчиком на конце волновода. Путем измерения времени, прошедшего между инициированием импульса тока и обнаружением звукового импульса, магниторестрикционный датчик положения может установить относительное расположение позиционного магнита.

Поскольку звуковая волна будет распространяться от места, где расположен позиционный магнит, в двух направлениях (как по направлению к датчику датчика, так и от него), на противоположном конце волновода расположено демпфирующее устройство для поглощения импульса, распространяющегося от датчик, чтобы он не приводил к отражению мешающего сигнала обратно к датчику захвата.На рисунке 2 ниже показан принцип работы магниторестрикционного датчика положения.

Рисунок 2 - Работа магниторезистивного датчика положения.

Изображение предоставлено: https://www.sensorland.com/HowPage024.html

Магниторестрикционные датчики положения по своей природе используются для определения линейного положения. Они могут быть оснащены несколькими позиционными магнитами для предоставления информации о положении нескольких компонентов вдоль одной оси.Это бесконтактные датчики, и, поскольку волновод обычно помещается в трубку из нержавеющей стали или алюминия, эти датчики могут использоваться там, где они могут быть источником загрязнения. Кроме того, магнитострикционные датчики положения могут работать даже при наличии барьера между волноводом и позиционным магнитом при условии, что барьер изготовлен из немагнитного материала.

Датчики доступны с различными выходами, включая напряжение постоянного тока, ток, сигнал PWM и цифровые импульсы start-stop.

Магнитные датчики положения на основе эффекта Холла

Эффект Холла утверждает, что когда тонкий плоский электрический проводник имеет ток, протекающий через него, и помещается в магнитное поле, магнитное поле воздействует на носители заряда, заставляя их накапливаться на одной стороне проводника относительно другой, чтобы уравновесить интерференцию магнитного поля. Это неравномерное распределение электрических зарядов приводит к созданию разности потенциалов между двумя сторонами проводника, известной как напряжение Холла.Этот электрический потенциал возникает в направлении, поперечном направлению потока электрического тока и направлению магнитного поля. Если ток в проводнике поддерживается на постоянном уровне, величина напряжения Холла будет напрямую отражать силу магнитного поля.

В датчике положения на эффекте Холла объект, положение которого измеряется, соединен с магнитом, который размещен на валу датчика. По мере движения объекта положение магнита изменяется относительно элемента Холла в датчике.Это перемещение положения затем изменяет силу магнитного поля, приложенного к элементу Холла, которое, в свою очередь, отражается как изменение измеренного напряжения Холла. Таким образом, измеренное напряжение Холла становится индикатором положения объекта.

Волоконно-оптические датчики положения

В волоконно-оптических датчиках положения используется оптическое волокно с набором фотодетекторов, расположенных на каждом конце волокна. Источник света прикреплен к объекту, за движением которого наблюдают.Световая энергия, которая направляется во флуоресцентное волокно в месте расположения объекта, отражается в волокне и направляется к любому концу волокна, где она обнаруживается фотодетекторами. Логарифм отношения измеренной оптической мощности, наблюдаемой на двух фотодетекторах, будет линейной функцией расстояния от объекта до конца волокна, и поэтому это значение можно использовать для получения информации о положении объекта.

Оптические датчики положения

Оптические датчики положения работают по одному из двух принципов.В первом типе свет передается от излучателя и направляется к приемнику на другом конце датчика. Во втором типе излучаемый световой сигнал отражается от контролируемого объекта и возвращается к источнику света. Изменение характеристик света (например, длины волны, интенсивности, фазы, поляризации) используется для получения информации о положении объекта. Эти типы датчиков делятся на три категории:

  • Прозрачные оптические энкодеры
  • Датчики оптического отражения
  • Интерференционные оптические энкодеры

Оптические датчики положения на базе энкодера доступны как для линейного, так и для вращательного движения.

Ультразвуковые датчики положения

Подобно оптическим датчикам положения, ультразвуковые датчики положения излучают высокочастотную звуковую волну, обычно генерируемую пьезоэлектрическим кристаллическим преобразователем. Ультразвуковые волны, генерируемые датчиком, отражаются от измеряемого объекта или цели обратно к датчику, где генерируется выходной сигнал. Ультразвуковые датчики могут работать как датчики приближения, когда они сообщают об объекте, находящемся в пределах указанного диапазона датчика, или как датчик положения, который предоставляет информацию о дальности.Преимущества ультразвуковых датчиков положения заключаются в том, что они могут работать с целевыми объектами из различных материалов и поверхностей, а также обнаруживать небольшие объекты на большем расстоянии, чем другие типы датчиков положения. Они также устойчивы к вибрации, окружающему шуму, электромагнитным помехам и инфракрасному излучению.

Технические характеристики датчика положения

Конкретные параметры, определяющие работу датчика положения, будут варьироваться в зависимости от выбранного типа датчика, поскольку основные технологические принципы меняются от типа к типу.Некоторые ключевые характеристики, которые следует учитывать, которые применимы к большинству датчиков положения, следующие:

  • Диапазон измерения - указывает диапазон расстояний от датчика, для которого можно получить измеренное значение.
  • Разрешение - определяет значение наименьшего приращения положения, которое может измерить датчик.
  • Точность - мера степени, в которой измеренное положение соответствует фактическому положению измеряемого объекта.
  • Повторяемость - отражает диапазон значений, полученных для измеренного положения, когда датчик выполняет идентичное измерение с течением времени.
  • Линейность - степень отклонения от линейного поведения выходного сигнала, измеренная в диапазоне выходного сигнала для датчика.

Другие рекомендации по выбору датчиков положения включают:

  1. Размер и вес датчика
  2. Предоставляет ли датчик абсолютную или инкрементную информацию о положении
  3. Диапазон рабочих температур для прибора
  4. Способность датчика противостоять другим условиям окружающей среды и эксплуатации, таким как наличие конденсата, загрязнения или механических ударов и вибрации
  5. Простота установки
  6. Начальная стоимость

Примеры применения датчика положения

Датчики положения

имеют множество применений и лежат в основе многих автоматизированных процессов.Знакомая - это автоматизированная автомойка. Датчики положения используются для определения того, где находится автомобиль, когда он проезжает через автомойку. Это позволяет активировать уборочное оборудование в нужное время. Чтобы автомойка могла очистить шины, ей необходимо знать, где они находятся и когда они находятся в правильном положении, чтобы нанести чистящие средства или средства защиты шин. Учитывая тот факт, что автомобили бывают разных размеров, необходимы датчики положения, чтобы определять, когда начинать и останавливать процесс очистки, чтобы автомойка могла адаптироваться к различным транспортным средствам и при этом эффективно очищать их все.

Датчики положения также используются для управления оборудованием. Индуктивные датчики, которые представляют собой большие петли проводов, встроенные в дороги, используются для обнаружения присутствия транспортных средств на полосе левого поворота, чтобы система управления движением могла активировать светофор. На парковках с системами контроля доступа датчики положения используются для подъема ворот при приближении транспортных средств. Лифты используют датчики положения, чтобы определить, что лифт правильно расположен на определенном этаже и что двери лифта можно безопасно открывать.

В промышленных процессах на автоматизированных производственных линиях используются датчики положения, чтобы убедиться, что продукты правильно расположены перед тем, как произойдет автоматический этап процесса, такой как распыление краски на кузов автомобиля или добавление воды в бутылку с водой. В медицинских учреждениях есть сканеры МРТ, которые используют датчики положения, чтобы убедиться, что положение пациента правильное, перед сканированием или визуализацией, а также для перемещения пациента через аппарат МРТ.

Автомобильные конструкторы и инженеры используют датчики положения для измерения важных параметров двигателя, таких как положение коленчатого вала и положение дроссельной заслонки.

Камеры видеонаблюдения

, которые имеют возможность сканирования и наклона, будут использовать датчики положения для определения относительного направления камеры, чтобы убедиться, что она правильно сориентирована для оптимального обзора.

Сводка

В этой статье представлен обзор датчиков положения, включая их описание, типы, основные характеристики и способы их использования. Для получения информации по другим темам обратитесь к нашим дополнительным руководствам или посетите платформу Thomas Supplier Discovery Platform, где вы можете найти потенциальные источники поставок для более чем 70 000 различных категорий продуктов и услуг.

Источники:
  1. https://www.electronics-tutorials.ws
  2. https://www.azosensors.com/article.aspx?ArticleID=308
  3. https://www.engineersgarage.com
  4. https://www.positek.com/
  5. https://www.te.com/usa-en/products/sensors/position-sensors.html
  6. https://www.sensorland. com/HowPage024.html
  7. https://www.celeramotion.com/zettlex/support/technical-papers/position-sensors-choosing-the-right-sensor/
  8. https: // www.linearmotiontips.com/how-do-magnetostrictive-sensors-work/
  9. http://hyperphysics.phy-astr.gsu.edu/hbase/mintage/Hall.html
  10. https://www.migatron.com/understanding-ultrasonic-technology/

Датчики прочие изделия

Больше от Instruments & Controls

Датчики положения

| Руководство по выбору

Датчик положения - это устройство, измеряющее линейное или угловое положение. Общие компромиссы включают разрешение, надежность, срок службы и стоимость.Наиболее широко используемые датчики положения для промышленного применения:

  • Энкодеры
  • Инклинометры
  • Лазерные датчики положения
  • Потенциометр датчика положения
  • Датчики приближения
  • Резольверы
  • Ультразвуковые датчики

Энкодеры

Энкодеры

- это поворотные и линейные устройства обратной связи, которые можно использовать в качестве датчиков положения. Энкодеры вычисляют положение, скорость и направление другого устройства.Инкрементальные энкодеры генерируют поток импульсов, соответствующий смещению от исходного положения, установленного при запуске. Абсолютные энкодеры считывают многобитовое цифровое слово, соответствующее абсолютной позиции.

Энкодеры

доступны как с оптическими энкодерами, так и с магнитными энкодерами. Оптические энкодеры обеспечивают высочайшее разрешение и точность, но они уязвимы для загрязнения. Магнитные кодировщики могут выдерживать очень суровые условия, но их разрешение ограничено. Типичные магнитные энкодеры используют чипы датчиков Холла для генерации абсолютного сигнала.Это позволяет им обеспечивать точную работу даже в приложениях, связанных с сильными ударами и вибрацией.

В зависимости от области применения устройства можно настроить для измерения углов в пределах ± 360 ° (однооборотные конструкции) или поворотов, превышающих ± 360 ° (многооборотные конструкции).

Инклинометры

Контроль угла наклона важен в таких разнообразных сферах, как внедорожные транспортные средства и ножничные подъемники. Инклинометры - это решение. Традиционные версии основаны на маленьких маятниках.В последнее время промышленность перешла на твердотельные конструкции, которые включают в себя акселерометры с микроэлектромеханическими системами (МЭМС)

Акселерометр состоит из небольшой пластинчатой ​​испытательной массы, подвешенной к неподвижной раме на изгибах. Электрод выступает с каждой стороны испытательной массы в пространство между соответствующей парой неподвижных электродов, которые выступают из рамы. Наклон инклинометра вызывает перемещение испытательной массы. Это изменяет расстояние между электродами испытательной массы и каркасными электродами, что изменяет емкость.Эти данные могут быть обработаны для получения угла.

Поскольку они являются твердотельными приборами, инклинометры отличаются прочностью и экономичностью. Они также хорошо герметичны и легко монтируются.

Как всегда есть недостатки. Устройства могут быть чувствительны к ударам и вибрации. Для статических приложений это можно физически ослабить или удалить с помощью программных фильтров. Для динамических приложений акселерометр MEMS должен быть объединен с 3-D гироскопом на основе MEMS.

Возможно, более серьезная проблема заключается в том, что по сути это косвенное измерение.Данные с акселерометра необходимо обработать, чтобы получить угол, который может вызвать задержку. Поворотное устройство с прямым считыванием, такое как датчик Холла или энкодер, дает более быстрые результаты и более точное считывание.

Лазерные датчики положения

Самым простым типом лазерного датчика положения является времяпролетный лазерный дальномер. Эти системы измеряют расстояние, отслеживая количество времени, необходимое для прохождения оптического импульса от лазера до цели и обратно к детектору.Они быстрые, воспроизводимые и обеспечивают пространственное разрешение в несколько миллиметров.

Они чувствительны к ошибкам юстировки, особенно когда необходимо использовать ретроотражатель на цели, которая в противном случае имеет рассеянную поверхность. Они очень чувствительны к условиям окружающей среды. Тепло, влажность, загрязнения и вибрация ухудшают характеристики лазера. Влажность и твердые частицы могут загрязнить ретроотражатель и помешать ему производить зеркальное отражение, возвращающееся к детектору.Пыль и влажность на оптическом пути, по которому проходит луч, могут рассеивать свет и снижать отношение сигнал / шум.

Для приложений с более высокими требованиями к производительности лазерные интерферометры обеспечивают разрешение порядка длины волны света. Эти устройства измеряют расстояние на основе интерференции между тестовым лучом и опорным лучом. Они точны и воспроизводимы. С другой стороны, они страдают от всех проблем лазерного дальномера, но в большей степени. К тому же они намного дороже.Однако для требовательных приложений в чистой контролируемой среде они могут хорошо работать.

Потенциометры

Потенциометр - это регулируемый делитель напряжения, основанный на трехполюсном резисторе. Одна клемма подключена к источнику напряжения, а другая - к земле. Третий вывод подключается к щетке, которая скользит по неподвижной резистивной поверхности. Для потенциометров, используемых в качестве датчиков положения, щетка прикреплена к нагрузке. При перемещении нагрузки щетка скользит по резистивной поверхности.Это изменяет сопротивление, вызывая изменение выходного напряжения.

Датчики положения на основе потенциометров могут быть сконфигурированы как поворотные или линейные. В поворотной версии резистивная поверхность представляет собой кольцо, в то время как в линейной версии это прямая дорожка. Потенциометры по своей сути являются датчиками абсолютного положения, не нуждающиеся в переустановке после сбоя. Из-за рабочего механизма разрешающая способность потенциометра теоретически бесконечна; практически говоря, это ограничено производительностью считывающей электроники. Эти устройства есть; экономичный и знакомый большинству инженеров и техников по обслуживанию.

С другой стороны, потенциометры основаны на скользящем физическом контакте, поэтому их срок службы ограничен. Они также уязвимы для заражения. Линейность выхода варьируется в зависимости от параметров устройства и взаимодействия между щетками и резистивной поверхностью. Датчики положения на основе потенциометров рассчитаны на ограниченное количество оборотов. Это ограничивает их способность отслеживать нагрузку и должно учитываться при указании.

Датчики приближения

Как следует из названия, датчик приближения использует любую из нескольких сенсорных технологий для обнаружения объекта поблизости. Самые простые датчики приближения - это просто переключатели. Более сложные версии обеспечивают градиентную обратную связь в зависимости от близости. Они могут быть реализованы с использованием различных технологий, включая:

  • Фотоэлектрический (ИК и видимый сигналы)
  • Индуктивная
  • Ультразвуковой

Их можно использовать для позиционирования, установив их в каждой ключевой точке системы, чтобы посылать сигнал при срабатывании какой-либо цели на нагрузке.Например, для поворотного делительно-поворотного стола переключатель может быть установлен на 0 °, 90 °, 180 ° и 270 °. Это экономичный и эффективный подход для приложений, требующих ограниченной обратной связи, но быстро становится непрактичным для любого вида позиционирования с высоким разрешением.

Dynapar предлагает бесконтактные датчики с датчиками приближения, предлагая при этом инкрементальную и абсолютную обратную связь с высоким разрешением:

Резольверы

Для приложений, работающих в сверхтяжелых условиях, таких как экстремальные температуры, сильные удары и вибрация, а также загрязнения, резольверы могут обеспечить лучшее решение для угловой обратной связи. Резольвер - это специализированный трансформатор, работающий без бортовой электроники. Устройство состоит из двух неподвижных первичных (возбуждения) обмоток и двух вращающихся вторичных (сигнальных) обмоток, прикрепленных к нагрузке. Пропуск напряжения через обмотки возбуждения вызывает напряжение в сигнальных обмотках. Величина напряжения меняется в зависимости от угла нагрузки. Арктангенс отношения соответствующего напряжения катушки возвращает угол в пределах одного полного поворота нагрузки.

Поскольку результаты основаны на соотношении аналоговых электрических сигналов, резольверы предлагают бесконечное теоретическое разрешение. Однако, как и в случае с потенциометрами, практическое разрешение системы ограничено внешней электроникой обработки.

Резольверы

можно приобрести как в корпусном, так и в бескаркасном исполнении. Это делает их легко адаптируемыми. Однако их производительность зависит от согласованности, а это означает, что для достижения наилучших результатов требуется некоторый опыт.

Ультразвуковые датчики

Ультразвуковые датчики положения также работают по принципу времени пролета, используя пьезоэлектрические или электростатические элементы для генерации ультразвуковых сигналов.Они эффективны на расстоянии до 10 м, хотя точность падает с увеличением расстояния. У них есть слепая зона в несколько сантиметров на лицевой стороне датчика.

Ультразвуковые датчики устойчивы к ударам, вибрации и загрязнениям. Они нечувствительны к изменениям цвета и температуры тестируемого объекта. Однако, поскольку расчеты основаны на скорости звука, у них есть некоторые недостатки. Они неэффективны для мягких звукопоглощающих материалов. Они чувствительны к изменениям температуры, влажности и высоты, которые могут изменить способ распространения акустических волн в воздухе.Некоторые системы применяют коэффициенты компенсации, но для высокодинамичных сред могут потребоваться специальные меры.

Доступны коммерческие версии ультразвуковых датчиков. Как и в случае с лазерными системами, здесь нужно научиться. Их интеграция в систему и интерпретация результатов, как правило, являются наиболее сложными аспектами использования технологии.

В конечном итоге выбор технологии должен определяться приложением. Что пытается сделать пользователь? Какая информация им нужна от устройства? Какие условия? И, конечно же, что покрывает бюджет? Также важно учитывать набор навыков персонала, который будет устанавливать, эксплуатировать и обслуживать это оборудование.

Лаборатория автомобильной электроники Clemson: датчики положения

Датчики положения

Базовое описание

Датчики положения используются в автомобилях для определения положения рулевого колеса, положения педалей, положения сиденья и положения различных клапанов, ручек и приводов. Существует три основных типа датчиков положения: угловые, поворотные и линейные. В этих датчиках используются различные технологии для определения положения, включая потенциометры рычагов стеклоочистителя, оптическое отражение или отображение, а также датчики на эффекте Холла.

Потенциометры рычагов стеклоочистителя часто используются для измерения углового положения. Когда вращающийся вал вращается, рычаг стеклоочистителя скользит по дорожке сопротивления. Сопротивление между одним концом гусеницы и рычагом стеклоочистителя указывает на величину вращения. Хотя потенциометр рычага стеклоочистителя дешев и относительно прост в изготовлении, существует ряд недостатков, включая износ, загрязнение посторонними частицами и отрыв рычага стеклоочистителя из-за вибрации.

Оптические датчики положения используют фототранзистор или оптический датчик изображения для отслеживания движения оптических меток или изменений изображения.Например, оптические датчики положения коленчатого вала обнаруживают свет, отраженный от вращающейся поверхности вала, с чередованием светлых и темных отметок. Оптические датчики положения не имеют трения и не требуют физического контакта с измеряемым объектом. С другой стороны, они могут быть подвержены загрязнению и другим загрязнениям на поверхности объекта или в воздушном пространстве между объектом и детектором.

Датчики

на эффекте Холла обнаруживают влияние приложенного магнитного поля на сопротивление току, протекающему по широкому проводнику.Эти датчики обычно определяют положение датчика относительно постоянного магнита. Их преимущество в том, что они бесконтактны и относительно невосприимчивы к грязи и вибрации (хотя они восприимчивы к сильным магнитным полям). Датчики на эффекте Холла - это активные устройства, которые требуют подачи на них рабочего напряжения. Эти датчики часто используются для определения положения педали акселератора в автомобилях.

Индуктивные датчики положения измеряют близость магнитного материала, такого как сталь, или небольшую петлю из проволоки.Эти датчики состоят из небольшой катушки с проволокой, управляемой переменным во времени током. Индуктивность катушки изменяется, когда катушка находится в непосредственной близости от магнитного материала или пассивной проволочной петли. Как и датчики на эффекте Холла, это активные устройства, потому что на катушку должен подаваться ток, чтобы измерить ее индуктивность.

Усовершенствованный индуктивный датчик, используемый Hella в своих датчиках положения педали акселератора, использует цифровой компонент для управления катушкой высокочастотным током.Магнитное поле от этой катушки соединяется с пассивной катушкой на вращающейся части, которая создает другое поле, которое возвращается к серии катушек на неподвижной части. Относительная фаза токов, подводимых к этим катушкам, используется для определения положения вращающейся катушки.

Производителей
Allegro Microsystems, Balluff, BEI Sensors, Bosch, Bourns, Continental, CTS, Delphi, Denso, Gill, Hella, Infineon, iTarget, Honeywell, Methode Electronics, McLaren Electronics, Murata, Nippon Seiki, Novotechnik, NXP,
Piher, Positek, TE Connectivity, Variohm, Vishay, Wells Vehicle Electronics
Для получения дополнительной информации
[1] Потенциометр, Википедия.
[2] Индуктивный датчик, Википедия.
[3] Basic Hall Effect Sensors, YouTube, 25 декабря 2010 г.
[4] Использование различных датчиков Холла Учебное пособие, схемы и код, YouTube, 16 апреля 2011 г.
[5] Магнитострикционные линейные датчики положения, SensorLand.com.
[6] Активный датчик педали акселератора, Hella.com.
[7] Новый датчик положения двойной педали тормоза, Techlink, 2 августа 2012 г.
[8] Определение положения в транспортных средствах: как новая технология магнитного кодера помогает обеспечить точные и безотказные выходные сигналы датчиков, Марсель Урбан, EE Times - Европа, 29 июля 2010 г.
[9] Основные функции индуктивных датчиков приближения, Balluff, YouTube, 5 января 2011 г.

Как работает датчик положения коленчатого вала и где его найти

Для чего нужен датчик положения коленчатого вала?

Датчик положения коленчатого вала (датчик CKP или CPS) - один из нескольких датчиков, обеспечивающих бесперебойную работу двигателя. Он измеряет положение коленчатого вала (для которого его иногда называют датчиком угла поворота коленчатого вала или CAS), а также скорость вращения коленчатого вала (для чего его иногда называют датчиком скорости двигателя, ESS или датчиком оборотов). .Датчик положения коленчатого вала передает эту информацию на бортовой компьютер автомобиля, блок управления двигателем (ЭБУ). ЭБУ использует эту информацию вместе с данными других датчиков для управления такими системами, как угол опережения зажигания и впрыск топлива. Благодаря этому все части двигателя синхронизируются и работают согласованно. Датчик положения коленчатого вала необходим для бесперебойной работы двигателя.


Как работает датчик кривошипа

Существуют разные настройки датчиков коленчатого вала, но они, как правило, работают на принципах магнетизма. Многие датчики положения коленчатого вала представляют собой электронные датчики, известные как датчики на эффекте Холла. Датчик на эффекте Холла вырабатывает электричество, когда он подвергается воздействию магнитного поля. В датчике положения коленчатого вала зубчатое колесо, вращаясь вместе с коленчатым валом, нарушает магнитное поле. Это создает последовательность включений и выключений в датчике Холла, которую ЭБУ может интерпретировать как частоту вращения коленчатого вала. Чем быстрее включается и выключается датчик, тем быстрее крутится коленчатый вал.

В то время как эти датчики на эффекте Холла выдают цифровой сигнал, некоторые датчики положения коленчатого вала выдают аналоговый сигнал.Однако они все еще действуют на магнетизме. Датчик вырабатывает электрическое напряжение на основе колебаний магнитного поля. Колебания вызваны перемещением металлических штифтов коленчатого вала. Более быстрое вращение означает больше колебаний и больше напряжения. ЭБУ может преобразовывать это напряжение в частоту вращения коленчатого вала.

В любом случае элементы синхронизации, штифты или зубья колеса должны быть расположены равномерно, чтобы точно измерить скорость. Однако обычно есть зазор, который соответствует, когда один поршень находится в верхней мертвой точке.Этот зазор позволяет датчику определять не только скорость вращения коленчатого вала, но и его положение.

Где находится датчик положения коленчатого вала?

Расположение датчика положения коленчатого вала может варьироваться от автомобиля к автомобилю. Очевидно, он должен быть близко к коленчатому валу, поэтому чаще всего он находится на передней нижней части двигателя. Обычно его можно найти прикрепленным к крышке привода ГРМ. Иногда он может быть установлен сзади или сбоку от двигателя.Иногда датчик положения коленчатого вала измеряет скорость маховика сцепления, чтобы определить частоту вращения коленчатого вала. В этих случаях датчик устанавливается на раструб трансмиссии.

Как и большинство деталей, датчики положения коленчатого вала со временем могут выйти из строя по разным причинам. Чтобы узнать больше об этих причинах, ознакомьтесь с этой статьей о том, почему датчики положения коленчатого вала выходят из строя, от экспертов 1A Auto!

Просмотрите другие статьи о датчиках положения коленчатого вала:

Индуктивные датчики положения

| Renesas

Бесконтактные датчики положения Renesas не содержат магнитов, что значительно снижает затраты на материалы и обеспечивает невосприимчивость к магнитным полям рассеяния - обязательное требование для многих приложений.Индуктивные датчики положения взаимодействуют с недорогими катушками на основе печатных плат и простыми металлическими целями, обеспечивая гибкость однокристальной конструкции для датчиков вращения на оси (конец вала) и вне оси (боковой вал или сквозной вал), а также датчики линейного и дугового положения; от малых углов до полного считывания абсолютных углов на 360 °. Конструкция многосекторных поворотных датчиков обеспечивает значительное повышение точности датчиков для небольших угловых измерений или датчиков с большим количеством пар полюсов.Эти устройства идеально подходят для использования в широком спектре приложений коммутации двигателей на промышленных, медицинских и потребительских рынках.

Преимущества решения для бесконтактного датчика положения Renesas

Датчики положения

Renesas имеют ряд преимуществ по сравнению с традиционными резольверами, датчиками Холла и датчиками xMR. Вот некоторые из наиболее важных преимуществ:

  • Магниты не требуются; снижает стоимость системы
  • Возможности проходного вала
  • Гибкий для моторных конструкций
  • поддерживает более высокую скорость
  • Высокая точность во всех областях применения
  • Меньший вес, меньший размер
  • Устойчивость к рассеянному полю
  • Допуск к механическому перекосу
  • Одиночная микросхема для осевых и внеосевых датчиков
  • Полное разрешение для любого диапазона углов

О бесконтактных (бесконтактных) индуктивных датчиках положения ИС

По своей основной функции датчик положения - это любое устройство, которое предоставляет данные измерения на основе положения движущегося объекта. Традиционные решения на основе магнита измеряют угловое положение, используя изменения амплитуды магнитного поля, вызванные смещением или вращением движущегося магнита. Однако эти решения дороги и предлагают ограниченную точность для небольших угловых перемещений и / или двигателей с большим количеством пар полюсов. ИС бесконтактного безмагнитного индуктивного датчика положения Renesas взаимодействуют с тонкими катушками на печатной плате и металлической мишенью для определения положения и передачи точных данных о местоположении обратно в систему.Эти индуктивные бесконтактные решения предлагают значительные преимущества по стоимости, диапазону температур, надежности, гибкости конструкции и невосприимчивости к магнитным полям рассеяния.

Как заменить датчик положения распределительного вала автомобильного двигателя

Узнайте, как заменить датчик положения распределительного вала двигателя автомобиля. Мы - команда сертифицированных механиков ASE, которые создали это руководство по обслуживанию. чтобы помочь вам сэкономить деньги.

Как это работает?

Датчик положения распределительного вала вашего двигателя предназначен для подсчета оборотов распредвал внутри двигателя во время его работы.Используя металлический таймер где-нибудь на распредвале, это датчик использует магнитное поле, которое создается, а затем разрушается, что считается за единицу. революция. Эта информация затем отправляется на компьютер автомобиля и затем фигурирует в уравнении операционной программы. Этот датчик может иметь сокращение от CMP или CMS.

Где это находится?

Датчик кулачка расположен в клапанной крышке рядом с верхней частью двигателя или они могут быть расположены спереди или сзади на головке блока цилиндров, как на картинке ниже.

СПОНСОРНЫЕ ССЫЛКИ

Признаки неисправного датчика распредвала

Когда датчик кулачка выходит из строя, он заставит загореться индикатор проверки двигателя и выдать код неисправности. Может также вызвать резкую работу двигателя, когда автомобиль находится на крейсерской скорости или на холостом ходу. Из-за отсутствие информации обратной связи с компьютером эта проблема датчика может вызвать двигатель спотыкается или колебания. Хотя некоторые думают, что двигатель не запустится, если этот датчик сработает. но это просто неправда, потому что компьютер всегда будет использовать коленчатый вал датчик угла поворота, позволяющий двигателю работать.

Что идет не так?

Внутри кулачкового датчика есть медные провода небольшого сечения, которые могут тепло и вибрация двигателя. Со временем эти обмотки могут сломаться или короткое замыкание, которое мешает датчику считывать магнитные вращение распредвала.

Безопасно ли водить машину?

Когда датчик угла поворота распредвала выходит из строя, одна часть необходимой информации работать двигатель теряется. К счастью, на компьютере хватит информация от остальных датчиков, чтобы двигатель работал.В Затем компьютер заменит отсутствующие данные альтернативным значением. Этот действие вызывает двигатель потерял небольшое количество мощности и экономии топлива.

Стоимость услуг

Стоимость обслуживания датчика положения распределительного вала

зависит от производителя и местоположения. датчик. Если вы выполняете работу в ремонтной мастерской или у дилера, будет стоить от 180 до 250 долларов США. В то время как если вы выполняете работу Сам датчик будет стоить от 25 долларов.00 и 65 долларов США (США).

СПОНСОРНЫЕ ССЫЛКИ

Каков срок службы кулачковых датчиков?

Эти датчики должны служить в течение всего срока службы автомобиля и в большинстве случаев, но как со всей электроникой они могут выйти из строя в любой момент.

Посмотрите видео!

Затем следуйте инструкциям, чтобы получить дополнительные советы и информацию, которая регулярно обновляется.

Приступим!

Начните с того, что автомобиль стоит на ровной площадке в парке с выключенным двигателем и комплект аварийного тормоза.Хотя внешний вид двигателя будет отличаться, процесс аналогичен для большинства автомобилей. Вы можете получить запасную часть и инструменты на Amazon или местный магазин запчастей или автомобильный дилер.

Необходимые инструменты и расходные материалы

СПОНСОРНЫЕ ССЫЛКИ

  • Запасной датчик угла поворота распредвала
  • Набор инструментов
  • Защитные очки и перчатки

Шаг 1

Снимите датчик распредвала: Найдите датчик, осмотрев переднюю часть, задняя и верхняя часть двигателя.Эти датчики находятся в поле зрения и будут к ним прикреплен двух- или трехжильный соединитель.

Используйте небольшую отвертку с плоским лезвием (стандартную) или кирку, чтобы отсоединить электрический разъем. язычок для снятия разъема с датчика. Осторожно вытащите разъем из датчик. Он может немного застрять из-за герметичного уплотнения внутри разъем, который не допускает попадания влаги.

Используя торцевой ключ на 8 или 10 мм (в большинстве случаев), снимите распределительный вал. болт крепления датчика, повернув его против часовой стрелки.Обычно бывает только один болт.

СПОНСОРНЫЕ ССЫЛКИ

Иногда эти болты могут быть перетянуты на заводе, что вызывает резьба болта растягивается и становится слабой. Осмотрите резьбу на предмет повреждений. и при необходимости замените болт.

Возьмитесь за датчик и вращающим движением вытащите датчик из корпус. Он тоже может немного застрять из-за уплотнительного кольца круглого сечения. предназначен для контроля моторного масла.

После извлечения датчика из корпуса или крепления проверьте электрические клеммы на предмет повреждения и коррозия, которые ухудшают работу датчика.

Шаг 2

Установить новый датчик распредвала: после старого датчик был удален, протрите его, чтобы вы и сравните новый датчик с обеспечить правильную установку. Убедитесь, что датчик имеет новое кольцевое уплотнение, чтобы избежать утечка масла после установки нового датчика.Иногда будет быть незаметным обновлением производителя датчика, которое изменит его внешний вид немного.

СПОНСОРНЫЕ ССЫЛКИ

Используйте магазинное полотенце, чтобы очистить место, чтобы избежать протечек. Затем примените небольшое количество моторного масла или WD40 на кольцевое уплотнение и осторожно опустите датчик на место. Масло помогает смазать уплотнение, что поможет Избегайте повреждения уплотнения во время установки.

Вставьте крепежный болт и заведите его вручную, чтобы избежать перекрестной резьбы.Избегайте заворачивания болта при использовании гнезда.

Используйте небольшой торцевой ключ или гаечный ключ и затяните крепление датчика. болт. Этот болт не обязательно должен быть очень затянут, потому что он удерживает только датчик. на месте. Согласно спецификации крутящий момент составляет около 2 фунтов.

СПОНСОРНЫЕ ССЫЛКИ

Осмотрите разъем проводки, чтобы убедиться, что на нем нет жира и грязи. и коррозия. При необходимости очистите перед установкой на новый датчик.Осмотрите проводку разъема, потому что обычно в этом месте возможны поломки. происходить.

Надежно установите электрический разъем, протолкнув его внутрь по направлению к разъем. Когда он будет полностью установлен, вы должны услышать слышимый щелчок.

После установки нового датчика дважды проверьте крепление. болт и соединение для обеспечения правильной установки. После завершения ремонта подключите свой считыватель кодов, чтобы очистить коды и запустить двигатель.Сканер кода выдаст сообщение «ПРОЙДЕН», свидетельствующее об успехе вашей работы.

Есть вопросы?

Если у вас есть вопросы по датчикам фаз газораспределения, посетите наш форум. Если тебе надо машина За советом по ремонту обращайтесь к нашему сообществу механиков, которые с радостью помогут. Наш сервис всегда на 100% бесплатный.

СПОНСОРНЫЕ ССЫЛКИ

Надеемся, вам понравилось это руководство и видео. Мы создаем полный набор руководства по ремонту автомобилей.Пожалуйста подписывайтесь на наш 2CarPros Канал YouTube и почаще проверяйте наличие новых видео, которые почти загружены ежедневно.

Статья опубликована 29.11.2020

Лаборатория автомобильной электроники Clemson: Датчики положения коленчатого / распределительного вала

Датчики положения коленчатого и распределительного валов, датчики частоты вращения двигателя

Базовое описание

Датчики положения коленвала или распределительного вала и датчики частоты вращения двигателя - аналогичные устройства, которые работают на основе обнаружения и подсчета импульсов.Основные компоненты этих датчиков включают зубчатый диск, установленный на валу, стационарный детектор и электронную схему (Рис. 1). На диске есть зубцы или следы, равномерно распределенные по окружности. Когда вал вращается, зубцы или следы проходят мимо стационарного детектора и генерируют серию электрических импульсов. Частота этих импульсов определяется и преобразуется в соответствующую скорость вращения вала. Относительное угловое положение может быть получено путем подсчета количества импульсов.Дополнительные референтные маркеры необходимы для определения абсолютного положения коленчатого вала или распределительного вала. Датчик положения коленчатого вала обычно устанавливается в картере над зубчатым колесом коленчатого вала. Датчик положения распределительного вала обычно устанавливается на одной линии с зубчатым колесом на конце распределительного вала. Обычно он спрятан под крышкой цепи привода ГРМ на передней части двигателя.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены.
