Изучаем механический инжектор

Механический инжектор
На вопрос о том, как каждый водитель выбирает автомобиль для себя, ответить очень трудно. У каждого свои критерии оценки: кто-то ориентируется на свой достаток, кто-то отдает предпочтение конкретной марке автомобилей, а кто-то намертво привязан к определенным системам функционирования машины.

Так, многие, даже покупая подержанный автомобиль, все равно стремятся выбирать те модели, на которых установлен механический инжектор. Об этой системе можно отзываться по разному. Для кого-то она самая простая, а для кого-то самая проблемная. Но чтобы делать такие оценки, необходимо очень детально ознакомиться с этим устройством, что мы и собираемся сделать в сегодняшней статье.

1. Виды механических инжекторов, которые еще встречаются на старых моделях автомобилей.

Наиболее известным автомобилем, на котором раньше устанавливался механический инжектор, сегодня является «Ауди 100». Как и любая топливная система, это устройство предназначено для обеспечения бесперебойной подачи топливно-воздушной смеси в камеру сгорания двигателя. Как принудительный впрыск топлива в цилиндры, так и отслеживание параметров горючей смеси и образование этой смеси в устройстве отслеживается исключительно благодаря механическим устройствам. Только лишь на некоторых моделях авто механический инжектор совмещается с электрическими сигналами, но зачастую он лишен всякой электроники.

Под капотом

Ели говорить кратко, то механический инжектор – это устройство топливной системы автомобиля, которое несет ответственность за подачу топлива в цилиндры мотора. Чтобы мотор работал правильно, топливо, а вернее, топливно-воздушная смесь должна постоянно сгорать. Для этого нужно соблюдать правильные пропорции соотношения бензина и воздуха. Именно это и обеспечивает механический инжектор: благодаря безостановочному распылению топлива оно может смешиваться с воздухом в оптимальных соотношениях. Осуществляется процесс распыления в такой системе благодаря форсункам.

Однако, механические инжекторы уже давно ушли с конвейера, и на смену им пришли электронные устройства. Чем же они отличаются друг от друга? Главное отличие – сила, которая заставляет форсунки открываться и распрыскивать топливо. В механическом варианте это происходит благодаря давлению, которое специально создается в системе, а в электронном форсунки открываются благодаря электронному импульсу. Здесь и раскрывается минус механических устройств: обороты двигателя в таких автомобилях напрямую зависят от того, какое давление удерживается в топливной системе. По сути, за управление механическими форсунками отвечает дозатор механического инжектора.

Электронный инжектор – более умное устройство, потому что открыванием и закрыванием форсунок здесь «ведает» электронный блок управления автомобиля. Но все же, со временем оснащать электроникой начали и механические инжекторы. В частности, могут устанавливаться специальные датчики для контроля и корректировки подачи топлива на форсунки, ориентируясь уже не на давление в топливной системе, а на показания датчиков температуры и выхлопных газов.

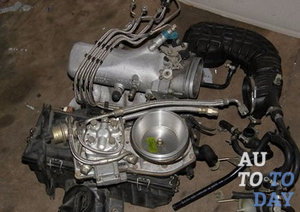

Механический инжектор
Также, сам состав горючей смеси может корректироваться на основании положения педали акселератора. Но в любом случае, именно давление является основным фактором, который обеспечивает работоспособность механического инжектора. Этот показатель может находиться в пределах 4-6,5 атмосфер.

Механические инжекторы могут быть представлены в разных вариантах. Как и любое другое устройство, его неоднократно совершенствовали и меняли конструкцию. Естественно, что все изменения были направлены только на то, чтобы сделать устройство как можно лучше и практичнее. Но виды механических инжекторов не так разнообразны, и их можно назвать только три:

• K-Jetronic.

• KE-Jetronic.

• KE3-Jetronic.

Первый указанный в списке и является первым полноценным механическим инжектором, который начали активно применять в конструировании автомобилей. Именно на примере K-Jetronic мы немного ниже и расскажем об устройстве механического инжектора, поскольку все остальные виды так или иначе создавались на его основе и мало чем отличаются.

2. Принцип работы механического инжектора автомобиля.

Прежде чем посвящать вас в основные тонкости функционирования механического инжектора, стоит обратить ваше внимание на еще одно название этого устройства – моновпрыск. Только моновпрыск пришел первым на смену карбюраторным двигателям, а уже позднее, когда его начали модифицировать и совершенствовать, это устройство начали называть механическим инжектором. Но ближе к делу.

Используются механические инжекторы только на тех двигателях, которые работают на бензине. Основу такой системы составляет форсунка, которая открывается под давлением в топливной системе. Но не менее важным элементом этого устройства является и дроссельная заслонка. Именно благодаря ей дозируется подача воздуха в камеру сгорания, что позволяет создавать оптимальную топливно-воздушную смесь и обеспечить стабильную работу двигателя.

Механический инжектор
Вообще, принцип работы механического инжектора очень сильно критикуется. Основная причина, по которой он был снят с производства, заключается в том, что автомобили с таким устройством слишком сильно загрязняют окружающую среду. Поскольку нормы выхлопных газов за рубежом очень строго контролируются, то моновпрыск по сути стал запрещенным. Однако, при правильной настройке всех элементов, и такой инжектор может работать в соответствии со всеми экологическими нормами. В частности, очень важно, чтобы угол открытия дроссельной заслонки правильно соотносился с частотой вращения коленчатого вала.

Основными факторами, от которых зависит функционирования механического инжектора, являются таковые:

— частота вращения коленчатого вала;

— соотношение между объемом потока воздуха и его массой;

— угол открытия дроссельной заслонки;

— показатель давления в топливной системе автомобиля.

3. Устройство механического инжектора автомобиля: основные составляющие элементы и их характеристики.

Как уже говорилось выше, рассказать об устройстве механического инжектора мы хотим на примере K-Jetronic. Познакомиться лично с ней вы можете на автомобилях «Ауди 100». Чтобы у вас сложилось полноценное представление и о работе, и об устройстве механического инжектора, мы подробно расскажем о каждом его элементе.

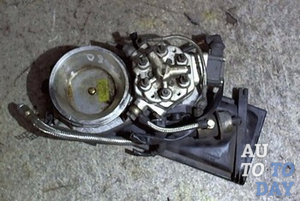

Распределитель

Данный элемент механического инжектора представляет собой совокупность камер и плунжера. Именно благодаря им и осуществляется регуляция количества бензина, который подается в цилиндры двигателя. Непосредственная регулировка осуществляется благодаря степени открытия клапанов каждой камеры.

Распределитель
Также, от каждой камеры к форсункам инжектора отходят специальные трубки. Когда увеличивается угол открытия дроссельной заслонки, параллельно повышается и разрежение, которое поднимает напорный диск. Поскольку он связан с плунжером при помощи рычага, плунжер также поднимается. Все это и приводит к тому, что клапан каждой камеры открывается и осуществляется подача бензина.

Несложно сделать вывод, что количество сгораемого бензина в такой системе напрямую зависит от того, сколько воздуха расходуется для создания воздушно-топливной смеси. А изменяется расход воздуха благодаря повороту дроссельной заслонки, управление которой осуществляется через педаль акселератора.

Реле температуры

Данный элемент представлен в виде биметаллической пластины. Под воздействием температуры, то есть в результате нагрева, она имеет возможность деформироваться. Когда запускается холодный двигатель, контакт реле находится в замкнутом положении. Благодаря этому сквозь него может проходить ток, который в свою очередь воздействует на клапан форсунки и дополнительно обогащает воздушно-топливную смесь. Однако под влиянием тока нагревается реле температуры, что в итоге приводит к размыканию контакта реле и отключению форсунки.

Винт качества

Чтобы двигатель автомобиля работал правильно и бесперебойно, соотношение бензина и воздуха в горючей смеси должно соответствовать строгим нормам. Вот именно эту норму и регулирует такой элемент как винт качества. Если он работает неправильно, то расход топлива может вырасти в разы.
Данный винт находится в постоянном вращении, благодаря чему возможно изменение высоты подъема плунжера, а также проходного сечения клапанов всех камер распределения механического инжектора. Расположен данный винт между штоком плунжера и рычагом расходомера.

Винт количества (регулировочный винт)

Винт количества
Когда двигатель работает на холостом ходу, водитель не нажимает на педаль газа, что держит дроссельную заслонку в закрытом состоянии. Из всего этого следует, что в камеру сгорания двигателя не поступает воздух через привычный канал, а значит, нужен дополнительный. Роль такового и выполняет канал холостого хода, который создается благодаря регулировочному винту.
Кроме того, при помощи винта количества можно менять холостые ходы двигателя автомобиля с механическим инжектором. Однако без особой надобности баловаться этим винтом не рекомендуется.

Форсунки

По сути, это главный элемент любой инжекторной системы. Количество форсунок строго соответствует количеству цилиндров двигателя, поскольку на каждый цилиндр приходится по одной форсунке. Они устанавливаются на цилиндры таким образом, чтобы не допускать образования пробок и одновременно с этим обеспечивать теплоизоляцию.

Если говорить об автомобиле «Ауди 100», то форсунка на его двигателе выполнена в виде механического клапана. Принцип его действия достаточно простой: чтобы попасть в цилиндр, бензину приходится преодолевать усилие пружины, которая прижимает клапан-форсунку. Усилие пружины подбирается специально, чтобы форсунка открывалась только тогда, когда уровень давления достигает 3,5 Атмосфер.

Форсунки
При этом впрыск топлива осуществляется периодически. Как это возможно? Просто в верхних камерах распределителя постоянно образуются кратковременные снижения давления, что и вызывает перерывы в работе форсунок.
Если система исправна, то каждая форсунка срабатывает при одинаковом уровне давления.

Регулятор противодавления

Работа этого устройства базируется на том, чтобы понижать противодавление, которое возникает в распределителе. Благодаря этому открываются клапаны из камер, и поступает больше горючего. Важно отметить, что камеры распределителя разделены при помощи мембраны и классифицируются как верхние и нижние. В нижних камерах давление создается при помощи насоса, который совместно с пружиной закрывает клапаны. Если же давление упадет, то и мембрана упадет вниз, что приведет к открытию клапанов.

Элементы, которые поддерживают давление в топливной системе автомобиля

Таковыми являются устройства, которые, по сути, не совсем и относятся к конструкции самого механического инжектора. Это аккумулятор и регулятор давления в топливной системе, клапаны форсунок и бензонасос. Первый из них поддерживает величину давления на необходимом уровне после того как был остановлен горячий двигатель. Длится это в течение непродолжительного периода времени и нужно для того, чтобы не допускать образования пробок.

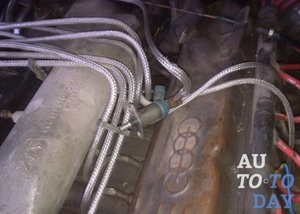

Механический инжектор Audi
Что касается бензонасоса, то он самостоятельно регулирует давление при помощи двух клапанов: предохранительного и пропускного. Открытие пропускного клапана провоцируется достижением рабочей величины давления, а пропускной открывается только тогда, когда давление становится очень большим.
Клапаны форсунок способны удерживать давление только в том случае, если оно ниже 3,5 Атмосфер.

Пусковая форсунка

Чтобы произошел запуск холодного двигателя с механическим инжектором, на Ауди 100 подача дополнительной порции бензина осуществляется при помощи электромагнитной пусковой форсунки. Ее включение осуществляется при замкнутых контактах реле температуры. Отключается она тогда, когда реле нагревается, и размыкаются его контакты. Также реле температуры может включать дополнительный клапан противодавления.

Установлена пусковая форсунка непосредственно перед дроссельной заслонкой и основными элементами инжектора. При нормальном функционировании двигателя она находится в закрытом состоянии, что возможно благодаря наличию пружины.
Вот и все устройство механического инжектора. В целом оно совсем не сложное, однако, без электрического питания функционирование системы не является идеальным.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Pinterest,
Yandex Zen,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

auto.today

Распределённый многоточечный механический впрыск | Двигатель автомобиля

В настоящее время такие системы не выпускаются, но по дорогам нашей страны ещё долго будут колесить (если им помогут диагносты) автомобили АУДИ, МЕРСЕДЕС, ВОЛЬВО (БМВ и ПОРШЕ уже вымерли). Конечно система примитивная, но не забывайте, что начало выпуска подобных систем — 70-е годы. Наш автопром выпускал в то время только карбюраторные бензиновые двигатели и, к счастью, не стал выпускать а\м с механическим впрыском топлива.

Добавим, что такие системы использовались производителями а\м из-за слабого развития электроники в то время. Были попытки выпускать автомобили с электронными системами управления и электрическими форсунками в 70-е годы, но ненадежная элементная база часто приводила к отказам электроники и некоторые производители (МЕРСЕДЕС, АУДИ, ВОЛЬВО, РЕНО) пошли по пути использования систем механического впрыска топлива и шли по нему до начала 90 х годов. В ремонте такие системы требуют высокой точности регулировки. Выпускали такие системы только Европейские производители.

Первая схема системы механического впрыска топлива, использующего электромеханический регулятор противодавления и механический регулятор давления топлива приведена ниже. Кратко опишем работу системы.

Система подачи топлива такая же, как и у систем электронного впрыска топлива, только используются более мощные топливные насосы, т. к. рабочее давление топлива до 6,5 bar. Система зажигания с отдельным блоком управления, но с такими же датчиками оборотов на маховике или в трамблёре.

Электросхема системы управления двигателем автомобиля VW Джетта

Рис. Электросхема системы управления двигателем автомобиля VW Джетта (82-92): 4 — «лямбда» регулятор, 6 — клапан холостого хода, 9 — регулятор оборотов на этапе прогрева двигателя, 10 — модуль зажигания (коммутатор), 11 — катушка зажигания, 14 — топливный насос высокого давления, 15 — подкачивающий топливный насос, 16 — пусковая форсунка, 27 — регулятор противодавления топлива, 37 — кислородный датчик, 40 — датчик оборотов в распределителе зажигания, 48 — датчик температуры охлаждающей жидкости, 62 — термовыклютатель, 87 — стартер, 90 — главное (системное) реле, 91 — реле бензонасоса, 101 — блок управления впрыском, 102 — блок управления холостым ходом.

Рассмотрим устройство и принцип построения системы механического впрыска топлива. На рисунке приведена электрическая схема системы «К Jetronic» автомобиля VW Джетта 1,8 л.

Рабочая схема а-м VW Джетта

Рис. Рабочая схема а\м VW Джетта (82-92): 1 — форсунка, 2 — пусковая форсунка, 3 — клапан холостого хода, 4 — перепускной клапан, 5 — расходомер воздуха, 6 — дозатор-распределитель, 7 — регулятор давления топлива, 8 — термовыключатель, 9 — электровакуумный переключатель, 10 — датчик положения дроссельной заслонки, 11 — топливный фильтр, 12 — демпфер, 13 — винт регулировки СО, 14 — регулятор противодавления топлива, 15 — дополнительный топливный бак, 16 — топливный насос высокого давления, 17 — подкачивающий топливный насос, 18 — основной топливный бак.

При вращении двигателя стартером напряжение одновременно поступает на пусковую форсунку, которая кратковременно вступает в работу и обогащает топливовоздушную смесь при низких температурах. Длительность работы пусковой форсунки зависит от термовременного выключателя, который не позволяет «залить» двигатель при продолжительно включённом стартере.

Одновременно вступают в работу системы зажигания и холостого хода. Дополнительное количество воздуха, необходимое для обеспечения горения обогащенной топливовоздушной смеси подаётся через обводной воздушный канал регулятора прогрева 9(19). На холодном двигателе обводной канал открыт, а по мере прогрева перекрывается шторкой.

За счёт разрежения, создаваемого движущимися поршнями, пройдя через фильтрующий элемент, воздух своим потоком поднимает круглую пластину 5 и связанное с ним коромысло, которое, поднимаясь, давит на плунжер дозатора-распределителя топлива. Плунжер поднимается и перепускает топливо в верхние камеры дозатора, откуда оно и попадает к форсункам. Между коромыслом и плунжером дозатора-распределителя установлена пластина с эксцентриком, регулировочным винтом которой можно изменять степень поднятия плунжера и, тем самым, изменять соотношение воздух — топливо, т.е. регулировать состав смеси(СО).

Если система исправна, то топливо через форсунки впрыскивается во впускной коллектор и далее попадает через впускные клапаны в цилиндры, возникают первые «вспышки» двигатель начинает работать, движение поршней становится быстрее, за счёт движения масла происходит уплотнение в цилиндрах, повышается разрежение во впускном коллекторе и воздух всё сильнее поступает (засасывается) в двигатель. Напомним, что это система постоянного впрыска, т.е. форсунка «льёт» постоянно, невзирая на то, открыт или закрыт впускной клапан.

В системе используется регулятор противодавления топлива 14(20), который «облегчает» поднятие плунжера дозатора-распределителя топлива на режимах прогрева двигателя и режимах полной нагрузки, когда необходимо впрыскивать большее количество топлива.

В системах разных производителей использовались конструктивные особенности. По положению дроссельной заслонки и оборотам двигателя определялся режим принудительного холостого хода — форсунки переключались на режим минимального впрыска топлива; по положению дроссельной заслонки определялся режим максимальных нагрузок, часть давления топлива снималась с надплунжерного пространства в обратную магистраль, плунжер поднимался легче и топлива к форсункам поступало больше; по сигналам кислородного датчика определялся состав отработанных газов и если смесь постоянно «бедная» или «богатая» блок управления направлял корректирующие импульсы на «лямбда» клапан, который предназначен для перепуска части топлива в обратную магистраль и, тем самым, производилась корректировка состава смеси.

В 80 с годы систему «К» доработали, добавили некоторые узлы с электрическим управлением, поэтому добавилась буква «Е» и получилась системы «КЕ». Такие системы выпускались с индексами «КЕ-Jetronic» и «КЕ-Motronic», причем «Motronic» было несколько модификаций.

На электрической схеме приведённой на рисунке показана система «КЕ-Jetronic» а\м ФОРД Эскорт 1,6RS. Отличительной особенностью систем «КЕ» от «К», является использование принципиально другого дозатора топлива с электрическим регулятором давления топлива и датчиком положения коромысла расходомера воздуха. Использование новых элементов позволило продлить жизнь системам механического впрыска топлива до начала 90-х, хотя уже в 80 с годы почти все производители перешли на использование систем электронного впрыска топлива.

Электросхема системы управления двигателем а-м ФОРД Эскорт 1,6RS

Рис. Электросхема системы управления двигателем а\м ФОРД Эскорт 1,6RS: 3 — топливный насос высокого давления, 6 — клапан холостого хода, 9 — регулятор оборотов на этапе прогрева двигателя, 11 — катушка зажигания, 16 — пусковая форсунка, 21 — регулятор давления топлива, 24 — переключатель, изменяющий степень наддува турбиной, 40 — датчик оборотов в распределителе зажигания, 42 — датчик температуры охлаждающей жидкости, 43 — датчик температуры воздуха, 45 — датчик детонации, 48 — термовыключатель, 50 — датчик положения расходомера воздуха, 53 — датчик положения дроссельной заслонки в закрытом положении, 54 — датчик положения дроссельной заслонки в открытом положении, 87 — стартер, 93 — главное(системное) реле, 101 — блок управления впрыском, 103 — блок управления зажиганием.

Система работает следующим образом. При вращении двигателя стартером датчик оборотов — 40(21)(в данном случае датчик на эффекте Холла) передаёт сигналы в ЭБУ зажиганием — 103(21). Питание на датчик Холла подаётся через ЭБУ. Реле бензонасоса 93(21) замыкает контакты подачи «+» на включение бензонасоса только после получения сигнала от ЭБУ на ножку 1. Этот же сигнал одновременно является управляющим для блока управления впрыском.

Включается бензонасос — 3(21) и создаёт рабочее давление в системе(за 2-3 сек.). В системах «КЕ» использовался блок управления зажиганием, который «анализировал» сигналы от датчиков температуры, датчика детонации, положения дроссельной заслонки, положение расходомера воздуха и подавал импульс на катушку зажигания в рассчитанное время. Катушка зажигания повышает напряжение и по высоковольтному проводу передаёт импульсы напряжения на крышку разносчика напряжения, от которого по высоковольтным проводам напряжение попадает к свечам зажигания каждого цилиндра.

Рабочая схема а-м ФОРД Эскорт l,6RS

Рис. Рабочая схема а\м ФОРД Эскорт l,6RS: 1 — форсунка, 2 — термовыключатель, 3 — датчик температуры охлаждающей жидкости, 4 — пусковая форсунка, 5 — клапан холостого хода (прогрева), 6,11 — регулятор давления топлива, 7,15 — электрогидравлический регулятор давления топлива, 8 — датчик положения расходомера воздуха, 9 — узел дроссельной заслонки, 10 — топливный насос высокого давления, 12 — демпфер, 13 — топливный фильтр, 14 — воздушный фильтр, 16 — датчик положения дроссельной заслонки (х.х.), 17 — датчик положения дроссельной заслонки (максим, нагрузка), 18 — впускной коллектор, 19 — дозатор-распределитель, 20 — винт регулировки СО.

Эти системы быстрее реагировали на изменившиеся условия работы двигателя, но все-равно значительно уступали системам дискретного (электронного) впрыска топлива. Использование систем механического впрыска топлива требовало чёткой работы всех составляющих элементов и точной ручной регулировки. При всех недостатках, в своё время это был значительный шаг вперёд в разработке и применении новых систем питания и управления двигателем.

ustroistvo-avtomobilya.ru

Ремонт механического инжектора

Прежде чем браться за ремонт инжектора, давайте разберемся, что такое механический инжектор?

Механический инжектор это элемент топливной системы, который отвечает за подачу топлива в цилиндры двигателя.

Для нормальной работы двигателя необходимо поддерживать процесс сгорания горючей смеси. Горючая смесь это смесь воздуха и топлива в определенной пропорции. Для быстрого и качественного образования горючей смеси топливо должно распыляться. Для распыления топлива в инжекторных системах применяются форсунки.

Чем отличается механический инжектор от электронного инжектора?

Электронный инжектор подает электронный импульс за счет которого форсунки открывают подачу топлива, а форсунки механического инжектора открываются за счет давления создаваемого в системе. То есть открытие форсунок (обороты двигателя) напрямую зависит от давления в топливной системе. Именно дозатор механического инжектора отвечает за управление механическими форсунками. А в электронном инжекторе управлением открытия-закрытия форсунок занимается блок управления. Механический инжектор это прерогатива прошлого, но есть более современные механические инжекторы, которые выпускались в конце 90х. В этих автомобилях уже присутствует электроника, которая корректирует подачу топлива на форсунки в зависимости от показаний датчиков температуры и выхлопных газов. Горючая смесь в механическом инжекторе может корректироваться в зависимости от положения педали газа. Давление в системе механического инжектора может находиться в пределах от 4 до 6,5 атмосфер.

Как проверить давление в механическом инжекторе?

  1. Максимальное давление бензонасоса (должно быть в 2 раза больше рабочего давления);
  2. Системное давление – это рабочее давление, на которое рассчитывался механический регулятор топливного давления;
  3. Остаточное давление, которое равно половине рабочего давления.

Регулировка и ремонт механического инжектора достаточно сложный процесс. Если вы захотите отремонтировать механический инжектор в Харькове, то практически во всех СТО вас будут отправлять подальше. Есть только 2 места на весь город, где можно сделать механический инжектор. Один из них, и самый лучший находится в районе государственного цирка (гаражи).

Мастера не берутся за это дело не потому, что это неблагодарный труд, а потому, что ремонт механического инжектора очень своеобразное дело. Те мастера, которые не захотят копошиться. будут газовать до такой степени, чтоб аж в ушах заложило, в надежде на то, что таким образом механический инжектор хоть немного прочистится, но все это не даст нужного результата. Тут нужны специальные инструменты, оборудование и опытный специалист по ремонту механического инжектора.

Что тут говорить, если на всю Москву есть пару человек, которые возьмутся за эту работу: чистку, регулировку и ремонт механического инжектора.

Если вы попадете к неопытному специалисту, который поверхностно знает устройство механического инжектора систем KE-Jetronic , KE-Motronic, KE3-Jetronic, K-Jetronic, сразу же бегите от туда, пока он вам ничего не испортил. Может возникнуть такая ситуация, что вам будет предложено заменить детали механического инжектора, которые входят в эту систему (бензонасос, лямбда зонд, форсунки), а результата не будет. Такой подход очень крепко может ударить вам по карману. Особенно, если в конце вам скажут — надо менять сам механический инжектор, он свое отслужил.

Неисправности механического инжектора систем KE-Jetronic , KE-Motronic, KE3-Jetronic (КЕ-Джетроник, КЕ-Мотроник, КЕ3-Джетроник).

Основная причина выхода из строя механического инжектора – использование не качественного бензина. Я бы посоветовал заправляться 92 бензином, так как 95 это тот же 92, только с не нужными нам присадками.

  1. Неисправность бензонасоса;
  2. Выход из строя форсунок;
  3. Засорение фильтров и фильтрующих элементов;

Диагностика механического инжектора, как и его ремонт достаточно затруднительная и дорогая процедура. Поэтому, если вы стали владельцем такого автомобиля, лучше своевременно обслуживайте механический инжектор, а именно: своевременная замена фильтров, промывка форсунок.

Часто встречаются следующие неисправности механических инжекторных систем:

  1. Износ потенциометра расходомера воздуха;
  2. Износпотенциометра напорного диска.

Автомобили с механическим инжектором — AUDI и VW с двигателями маркировки (AAR, NG, NF, 3A, AAD, ACE, 9A).

Как определить неисправность потенциометра механической инжекторной системы:

  1. Неравномерная работа двигателя на холостом ходу;
  2. Ухудшается динамичность;
  3. Прогазовки на холостых оборотах (АКПП);

www.autoezda.com

Инжектор: описание,виды,устройство,неисправности,плюсы и минусы,фото | НЕМЕЦКИЕ АВТОМАШИНЫ



Инжекторный двигатель (двигатель с инжектором, англ. electronic fuel injection engine) — современный тип ДВС, оснащенный инжекторной системой топливного впрыска, которая пришла на смену моторам с карбюратором. Сегодня новые бензиновые автомобили оснащаются исключительно инжектором, так как данное решение способно обеспечить силовой установке необходимое соответствие строгим нормам касательно экономичности и токсичности отработавших газов.

Карбюратор проигрывает инжектору по общим показателям эффективности, так как инжекторные двигатели стабильнее работают, автомобиль получает улучшенную динамику разгона. Инжекторный агрегат потребляет меньше топлива, содержание вредных веществ в выхлопе снижается, так как топливо сгорает более полноценно. Управление системой полностью автоматизировано (в отличие от карбюратора), то есть не требует ручной подстройки во время эксплуатации. Что касается дизельных двигателей, система впрыска дизтоплива на таких моторах имеет ряд конструктивных отличий, хотя общий принцип работы инжектора на дизеле остается похожим на бензиновые аналоги.

Как работает инжектор

Инжекторная система включает в себя несколько дополнительных элементов, среди которых датчики, контроллер, бензонасос, регулятор давления. На контроллер поступает информация от многочисленных датчиков, которые сообщают электронике о расходе воздуха, оборотах коленвала, температуре охлаждающей жидкости, напряжении в сети авто, положении дроссельной заслонки и много других важных данных. На основе полученной информации контроллер (или ЭБУ – электронный блок управления) производит дозирование подачи топлива и управляет другими системами, приборами авто, обеспечивая наиболее оптимальный режим работы двигателя.

Схему работы инжектора можно рассмотреть и по-другому: электрический насос качает топливо, регулятор давления обеспечивает разницу давления в форсунках и впускным коллектором, а контроллер, получая информацию от датчиков, управляет системами двигателя, в т.ч. подачей топлива, распределением зажигания.

Плюсы и минусы инжектора

Одно из основных достоинств – более низкий по сравнению с карбюраторным двигателем расход топлива, обусловленный точечным впрыском. Также точное дозирование обеспечивает практически полное сгорание топлива в цилиндрах, что уменьшает токсичность выхлопных газов. В результате работы инжектора мотор работает в наиболее оптимальном режиме, что увеличивает его мощность (примерно на 5-10%) и продлевает срок службы.

К другим плюсам относится облегченный запуск в зимнее время (подогрев не требуется) и быстрое реагирование на изменение нагрузки, что улучшает динамические свойства авто. Но не обошлось и без минусов: инжектор обходится дороже карбюраторной системы, а его ремонт достаточно сложен и дорог. Если обслуживание карбюратора нередко сводится к промывке, продувке, то для одной только качественной диагностики инжектора требуется специальное оборудование, которое, учитывая российскую специфику, имеется далеко не в каждом автосервисе.

Схема работы инжектора

Если не влазить в дебри «электронного мозга» нашего автомобиля, то схема работы инжектора выглядит следующим образом. На многочисленные датчики поступает информация о: вращении коленвала, о расходе воздуха, о том, какая температура охлаждающей жидкости двигателя, о дроссельной заслонке, о детонации в двигателе, о расходе топлива, о скоростном режиме, о напряжении бортовой сети авто и так далее.

Контроллер, получая данную информацию о параметрах автомобиля, производит управление системами и приборами, в частности: подачей топлива, системой зажигания, регулятором холостого хода, системой диагностики и так далее. Изменение рабочих параметров инжекторной системы впрыска меняется систематически, исходя из полученных данных.

Устройство простейшего инжектора

Инжектор включает в себя такие исполнительные элементы, как:

  • бензонасос (электрический),
  • ЭБУ (контроллер),
  • регулятор давления,
  • датчики,
  • форсунка (инжектор).

Соответственно, схема инжектора: электробензонасос подает топливо, регулятор давления поддерживает разницу давления в инжекторах (форсунках) и воздухом впускного коллектора. Контроллер, обрабатывает информацию от датчиков: температуры, детонации, распредвала и коленвала, и управляет системами зажигания, подачи топлива и так далее.

Всем хороша инжекторная система впрыска топлива, но и она не обошлась без своих особенностей. Приверженцы карбюраторов, называют их недостатками. Особенностями инжектора смело можно назвать: достаточно высокая стоимость узлов инжектора, низкая ремонтопригодность, высокие требования к качеству и составу топлива, необходимость специального оборудования для диагностики, и высокая стоимость ремонтных работ.

Теперь, перейдем от рассказа о том, как работает и выглядит инжектор к наглядному пособию. Вы увидите на  видео, принцип работы инжектора, и вам сразу же станет понятно всё, о чем написано выше.

НЕМНОГО ИСТОРИИ

Активно устанавливаться такая система питания на автомобилях стала со средины 80-х годов, когда начали вводиться нормы экологичности выбросов. Сама идея инжекторной системы питания появилась значительно раньше, еще в 30-х годах. Но тогда основная задача крылась не в экологичном выхлопе, а повышении мощности.

Первые инжеторные системы применялись в боевой авиации. На то время, это была полностью механическая конструкция, которая вполне неплохо выполняла свои функции. С появлением реактивных двигателей, инжекторы практически перестали использоваться в военной авиатехнике. На автомобилях же механический инжектор особо распространения не получил, поскольку он не мог полноценно выполнять возложенные функции. Дело в том, что режимы двигателя автомобиля меняются значительно чаще, чем у самолета, и механическая система не успевала своевременно подстраиваться под работу мотора. В этом плане карбюратор выигрывал.

Но активное развитие электроники дало «вторую жизнь» инжекторной системе. И немаловажную роль в этом сыграла борьба за уменьшение выброса вредных веществ. В поисках замены карбюратору, который уже не соответствовал нормативам экологичности, конструкторы вернулись к инжекторной системе, но кардинально пересмотрели ее работу и конструкцию.

ВИДЫ ИНЖЕКТОРОВ

Первые инжекторы, которые массово начали использовать на бензиновых моторах все еще были механическими, но у них уже начал появляться некоторые электрические элементы, способствовавшие лучшей работе мотора.

Современная же инжекторная система включает в себя большое количество электронных элементов, а вся работа системы контролируется контроллером, он же электронный блок управления.

Всего существует три типа инжекторных систем, различающихся по типу подачи топлива:



  1. Центральная;
  2. Распределенная;
  3. Непосредственная.
  1. ЦЕНТРАЛЬНАЯ

Центральная инжекторная система сейчас уже является устаревшей. Суть ее в том, что топливо впрыскивается в одном месте – на входе во впускной коллектор, где оно смешивается с воздухом и распределяется по цилиндрам. В данном случае, ее работа очень схожа с карбюратором, с единственной лишь разницей, что топливо подается под давлением. Это обеспечивает его распыление и более лучшее смешивание с воздухом. Но ряд факторов мог повлиять на равномерную наполняемость цилиндров.

Центральная система отличалась простотой конструкции и быстрым реагированием на изменение рабочих параметров силовой установки. Но полноценно выполнять свои функции она не могла Из-за разности наполнения цилиндров не удавалось добиться нужного сгорания топлива в цилиндрах.

2. РАСПРЕДЕЛЕННАЯ

Распределенная система – на данный момент самая оптимальная и используется на множестве автомобилей. У этого инжектора топливо подается отдельно для каждого цилиндра, хоть и впрыскивается оно тоже во впускной коллектор. Чтобы обеспечить раздельную подачу, элементы, которыми подается топливо, установлены рядом с головкой блока, и бензин подается в зону работы клапанов.

Благодаря такой конструкции, удается добиться соблюдения пропорций топливовоздушной смеси для обеспечения нужного горения. Автомобили с такой системой являются более экономичными, но при этом выход мощности – больше, да и окружающую среду они загрязняют меньше.

К недостаткам распределенной системы относится более сложная конструкция и чувствительность к качеству топлива.

3. НЕПОСРЕДСТВЕННАЯ

Система непосредственного впрыска на данный момент – самая совершенная. Она отличается тем, что топливо впрыскивается непосредственно в цилиндры, где уже и происходит смешивание его с воздухом. Эта система по принципу работы очень схожа с дизельной. Она позволяет еще больше снизить потребление бензина и обеспечивает больший выход мощности, но она очень сложная по конструкции и очень требовательна к качеству бензина.

ЭЛЕКТРОННАЯ СОСТАВЛЯЮЩАЯ

Основным элементом электронной части системы является электронный блок, состоящий из контролера и блока памяти. В конструкцию также входит большое количество датчиков, на основе показаний которых ЭБУ выполняет управление системой.

Для своей работы ЭБУ использует показания датчиков:

  1. Лямбда-зонд . Это датчик, который определяет остатки несгоревшего воздуха в выхлопных газах. На основе показаний лямбда-зонда ЭБУ оценивает как соблюдается смесеобразование в необходимых пропорциях. Устанавливается в выпускной системе авто.
  2. Датчик массового расхода воздуха (аббр. ДМРВ). Этим датчиком определяется количество проходящего через дроссельный узел воздуха при всасывании его цилиндрами. Расположен в корпусе воздушного фильтрующего элемента;
  3. Датчик положения дроссельной заслонки (аббр. ДПДЗ). Этот датчик подает сигнал о положении педали акселератора. Установлен в дроссельном узле;
  4. Датчик температуры силовой установки. На основе показаний этого элемента регулируется состав смеси в зависимости от температуры мотора. Располагается возле термостата;
  5. Датчик положения коленчатого вала (аббр. ДПКВ). На основе показаний этого датчика определяется цилиндр, в который необходимо подать порцию топлива, время подачи бензина, и искрообразование. Установлен возле шкива коленчатого вала;
  6. Датчик детонации. Необходим для выявления образования детонационного сгорания и принятия мер для его устранения. Расположен на блоке цилиндров;
  7. Датчик скорости. Нужен для создания импульсов, по которым высчитывается скорость движения авто. На основе его показаний делается корректировка топливной смеси. Установлен на коробке передач;
  8. Датчик фаз. Он предназначен для определения углового положения распредвала. На некоторых автомобилях может отсутствовать. При наличии этого датчика в двигателе выполняется фазированный впрыск, то есть, импульс на открытие поступает только для конкретной форсунки. Если этого датчика нет, то форсунки работают в парном режиме, когда сигнал на открытие подается сразу на две форсунки. Установлен в головке блока;

Теперь коротко от том, как все работает. Элекробензонасос заполняет всю систему топливом. Контролер получает показания от все датчиков, сравнивает их с данными, занесенными в блок памяти. При несовпадении показаний, он корректирует работу системы питания так, чтобы добиться максимального совпадения получаемых

данных с занесенными в блок памяти.

Что касается подачи топлива, то на основе данных от датчиков, контролером высчитывается время открытия форсунок, чтобы обеспечить оптимальное количество подаваемого бензина для создания топливовоздушной смеси в необходимой пропорции.

При поломке какого-то из датчиков, контролер переходит в аварийный режим. То есть, он берет усредненное значение показаний неисправного датчика и использует их для работы. При этом возможно изменение функционирование мотора – увеличивается расход, падает мощность, появляются перебои в работы. Но это не касается ДПКВ, при его поломке, двигатель функционировать не может.

Чем отличается инжекторный двигатель от карбюраторного

Инжектор представляет собой принципиально другой способ подачи топлива в камеру сгорания по сравнению с карбюратором. Другими словами, в инжекторном моторе наибольшие конструктивные изменения коснулись системы питания и топливоподачи.  В карбюраторном двигателе бензин смешивается с определенной частью воздуха во внешнем устройстве (карбюраторе). После образовавшаяся топливно-воздушная смесь всасывается в цилиндры двигателя. Инжекторный двигатель имеет специальные инжекторные форсунки, которые дозировано впрыскивают горючее под давлением, после чего происходит смешение порции топлива с воздухом. Если сравнивать эффективность подачи горючего инжектором и карбюратором, мотор с инжектором оказывается до 15% мощнее. Также отмечается существенная экономия топлива на разных режимах работы двигателя.

Частые неисправности инжектора

Так как инжектор является сложной многокомпонентной системой, со временем отдельные элементы могут выходить из строя. Главной задачей инжектора является максимально возможная эффективность сгорания топлива, которая достигается благодаря поддержанию строго определенного состава рабочей смеси топлива и воздуха. В результате любой сбой в работе электронных датчиков приводит к дисбалансу в работе всей инжекторной системы, могут плавать обороты на холостом ходу или в движении, двигатель может троить или не заводиться, отмечается изменение цвета выхлопа и т.д.

В отдельных случаях ЭБУ может перевести мотор в аварийный режим. Силовой агрегат в такой ситуации не набирает обороты, на приборной панели горит «check» и т.п. Еще одной причиной неисправностей инжектора является загрязнение фильтрующих элементов в системе топливоподачи или самих инжекторных форсунок в результате использования бензина низкого качества. Для поддержания работоспособности топливный фильтр нужно своевременно менять. Не меньше внимания, особенно на автомобилях с пробегом более 50-70 тыс. км, заслуживает сетка-фильтр бензонасоса. Указанную сеточку бензонасоса рекомендуется менять или чистить.

Также желательно один раз в несколько лет мыть топливный бак параллельно замене или очистке указанной сетки-фильтра грубой очистки топливного насоса.  Отметим, что важно определять и устранять неисправность инжектора своевременно, так как сбои в его работе могут существенно ухудшить общее состояние ДВС и привести к другим поломкам. Что касается засорения топливных форсунок, в этом случае двигатель хуже заводится, теряет мощность и начинает расходовать больше топлива. Нарушение формы факела распыла топлива (особенно в моторах с прямым впрыском) приводит к локальным перегревам, детонации двигателя, прогарам клапанов и т.д.

Также форсунки могут «лить» топливо, то есть не закрываться после прекращения импульса от ЭБУ. В этом случае избытки топлива попадают в камеру сгорания, затем могут проникать в выпускную систему и в систему смазки двигателя через неплотности в местах установки поршневых колец. В таких ситуациях сильно страдает весь двигатель, так как бензин разжижает масло и смазка нагруженных деталей ухудшается. Наличие топлива в выхлопной системе выводит из строя каталитический нейтрализатор (катализатор), который очищает отработавшие газы от вредных соединений.

Для предотвращения неисправностей инжектора форсунки необходимо периодически очищать. Дело в том, что наличие фракций и примесей в бензине постепенно загрязняет инжекторы, что и снижает их производительность, а также нарушает качество распыла топлива. Почистить форсунки можно двумя способами: со снятием или прямо на машине. Процедура очистки инжекторных форсунок на автомобиле предполагает то, что через инжекторы пропускается специальная промывочная жидкость для чистки инжектора.

Способ заключается в том, что от топливной рампы отсоединяется топливная магистраль, после чего вместо бензонасоса в систему начинает качать промывочную жидкость специальный компрессор вместо бензонасоса. Еще одним вариантом чистки инжектора является очистка со снятием форсунок в ультразвуковой ванне или на специальном промывочном стенде. Что касается ультразвука, форсунки помещаются в специальный аппарат или ванну, где волновые колебания «разбивают» отложения. Промывка форсунок со снятием на стенде представляет собой процедуру, когда имитируется работа форсунок в двигателе, при этом вместо бензина через них пропускается промывочная жидкость.

Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото
Датчик холостого хода: принцип действия,устройство,виды,фото,назначение
Датчик расхода воздуха: принцип работы,виды,неисправности,фото
Обратный клапан топливной системы:функции,виды,устройство и принцип действия

ПОХОЖИЕ СТАТЬИ:

seite1.ru

Принцип работы инжектора. Механический инжектор: принцип работы

В данной статье будет рассмотрен принцип работы инжектора и всех его основных узлов. Это достаточно перспективная система, которая на данный момент используется на всех автомобилях, независимо от их ценовой группы. Но ведь не стоит забывать о том, что впервые такие конструкции начали использоваться массово в 70-х и 80-х годах. Причем поначалу инжекторы были без использования электронных компонентов. Конечно, они могли присутствовать, но в минимальном количестве. Также стоит провести сравнение инжекторной и карбюраторной системы впрыска топлива.

Карбюратор против инжектора

принцип работы инжектора

Пожалуй, среди поклонников карбюратора остаются лишь те, которые любят стартовать со светофора. Причина – карбюратор позволяет на низах развить большой крутящий момент и мощность. Инжекторная система впрыска, даже идеально настроенная, рядом не стоит. Простота карбюратора и стоимость обслуживания тоже дают небольшое преимущество. Но вот что касается мощности и крутящего момента на высоких оборотах, то инжектор здесь выигрывает, причем с большим отрывом. Другими словами, при совершении обгона ваш автомобиль более приемистым будет в том случае, если установлен инжекторный впрыск. Также имеется возможность увеличения мощности путем установки турбины – устройства, способного нагнетать в систему впрыска избыточное давление воздуха. За счет этого повышается мощность двигателя во много раз. Конечно же, страдает ресурс, но чем не пожертвуешь ради эффектной езды?

Этапы развития инжекторного впрыска

принцип работы инжектора ваз

На знаменитых «сигарах» «Ауди 100» использовался механический инжектор. Принцип работы его можно сравнить с системой топливоподачи в дизельных моторах. При помощи механического насоса и такого же привода форсунок производилась подача топливовоздушной смеси в камеры сгорания. Конечно, нельзя не упомянуть и о переходном звене – карбюраторах с электронным управлением. Использовались они на малом количестве автомобилей, причем исключительно японского производства. Жители Страны восходящего солнца очень любят разнообразные электронные гаджеты и по сей день. Но электронные карбюраторы были недолго популярны, в конце 80-х началась их эра и моментально закончилась. Между прочим, на автомобилях ВАЗ-2110, например, устанавливались карбюраторы без тросика «подсоса». Регулировка подачи воздуха осуществлялась автоматически, при помощи специальной заслонки, которая меняла свое положение по мере прогрева двигателя. Но сегодня большую популярность получили инжекторы, конструкции которых стали уже классическими. Вот их и стоит рассмотреть более детально, разобрать по составляющим.

Топливный насос

механический инжектор принцип работы

Это сердце всей топливной системы, так как с его помощью происходит циркуляция бензина. Состоит он из следующих элементов:

  1. Фильтр (в народе называется он «памперс», так как имеет завидное сходство).
  2. Электродвигатель постоянного тока.
  3. Помпа, приводимая в движение двигателем.
  4. Датчик уровня (конструктивно он объединен с топливным насосом).

Располагается насос непосредственно в баке, крепится при помощи гаек. Доступ к нему можно получить, если поднять заднее сиденье. Во всех автомобилях, будь то старенькая «десятка» либо же новая «японка», находится бензонасос именно под сиденьем. Конечно, снятие и установка будут производиться на всех машинах по-разному. От насоса к рампе проложена топливная магистраль. Она должна выдерживать большое давление, поэтому всегда следите за ее состоянием. Параллельно этой магистрали прокладывается трубка, которая возвращает избытки бензина обратно в бак. Довольно прост принцип работы бензонасоса. Инжектор функционирует за счет избыточного давления, создаваемого помпой.

Топливная рампа

инжектор принцип работы двигателя

Она устанавливается непосредственно на двигателе. Ее миссия заключается в том, чтобы удерживать в себе смесь бензина и воздуха под определенным давлением. Именно в ней происходит процесс соединения двух составляющих горючей смеси – бензина и воздуха. Причем пропорция всегда должна быть одинаковой – 14 частей воздуха на одну бензина. Только в таком случае двигатель будет работать максимально устойчиво, стабильно, экономично. К рампе произведено подключение таких механизмов, как дроссельная заслонка, электромагнитные форсунки, клапан сброса. Между прочим, именно в топливной рампе производится установка датчика давления топлива. Но про него и все остальные электронные компоненты будет рассказано дальше. Стоит заметить, что инжектор Вентури, принцип работы которого аналогичен рассмотренной в статье системе, имеет очень широкое применение, причем не только в автомобилях.

Форсунки

принцип работы инжектора ваз 2110

При помощи этих устройств производится подача топливовоздушной смеси в камеры сгорания всех цилиндров. Что же это за механизмы? Если вы знаете сносно конструкцию карбюраторов, то вспомните про электромагнитный клапан. Вот именно у него конструкция очень похожа на ту, которую вы можете видеть у форсунок. У них имеется обмотка, на которую подается постоянное напряжение. Игольчатый клапан при подаче напряжения открывает путь для прохождения топлива. Вся эта смесь под давлением распыляется в камеры сгорания. Обратите внимание, что форсунки должны распылять топливо таким образом, чтобы оно заполняло как можно больше камеру сгорания. Прост в понимании принцип работы форсунки инжектора, с ее помощью производится распыление. Топливовоздушная смесь в этот момент похожа на туман, в определенном объеме воздуха бензин находится во взвешенном состоянии. Следовательно, воспламенение происходит намного быстрее и лучше, нежели в случае с карбюраторной системой.

Дроссельная заслонка

принцип работы форсунки инжектора

Откройте капот автомобиля и внимательно посмотрите, что находится под ним. Вы увидите воздушный фильтр, который обычно прикручен к «телевизору» – передней части машины. От него идет небольшой патрубок, соединенный с отрезком пластиковой трубы, к которому подключены провода. Это датчик, который измеряет расход двигателем воздуха. А вот после него находится заслонка. С ее помощью происходит регулировка подачи воздуха в топливную рампу. Но тут нужно взглянуть на принцип работы инжектора. Ведь необходимо заметить, что при полностью закрытой заслонке небольшая часть воздуха все равно поступает в топливную систему, чтобы обеспечить оптимальное значение числа оборотов двигателя. И происходит это при помощи одного специфического исполнительного механизма – регулятора холостого хода (неправильно его называть датчиком, так как это шаговый электродвигатель, он никаких измерений не производит). Этот механизм открывает и закрывает при необходимости канал, по которому поступает воздух в топливную рампу.

Электронный блок управления

инжектор вентури принцип работы

Без этого элемента инжекторной системы впрыска двигатель работать не сможет. Впрочем, иногда, даже если он и стоит, то это вовсе не означает, что двигатель будет заводиться и отменно работать. А дело все в том, что электронный блок управления построен на микропроцессоре. И он специально программируется для работы в качестве модуля управления всеми исполнительными устройствами на основании данных, полученных от датчиков. Следовательно, электронный блок управления должен иметь программу, написанную по определенному алгоритму. Причем этот алгоритм должен быть четким, чтобы микроконтроллер точно знал, что ему необходимо сделать, если, например, появится сигнал с датчика детонации, без которого не может существовать ни один современный инжектор. Принцип работы двигателя как с инжектором, так и с карбюратором остается неизменным.

Датчики в автомобиле

принцип работы бензонасоса инжектор

Чтобы правильно и своевременно подать топливо во все цилиндры, а также импульсы на электроды свечей зажигания, необходимо максимально точно считывать все параметры работы двигателя. В частности, важно знать, какая частота вращения у коленчатого вала. Также не помешают данные о том, какое давление в топливной рампе. Если же необходима остановка двигателя в автоматическом режиме при недостаточной смазке, то производится подключение датчика давления масла. При этом нужно прописывать его функции в алгоритме блока управления, конечно же, принцип работы инжектора в таком случае немного изменится. Также следует знать и про детонацию, ведь она многое может сказать о том, насколько правильно функционирует двигатель внутреннего сгорания. В современных автомобилях контролируется даже состав газа в выхлопной системе. Это происходит при помощи двух датчиков кислорода. И самое главное – это, конечно же, расход воздуха. Без знания этого параметра попросту невозможно осуществить правильное смесеобразование.

Заключение

Несмотря на кажущуюся сложность конструкции, принцип работы инжектора ВАЗ-2110, как и любого другого автомобиля, очень простой. Можно даже провести аналогию с обычным компрессором, оснащенным краскопультом. Конечно, это будет упрощенный вариант системы, форсунка только одна, блока управления сложного нет. Но суть примерно такая же. Проще разобраться с процессами, протекающими в двигателе с инжекторной системой впрыска, нежели исследовать разнообразные завихрения и перепады давления в карбюраторной. А если досконально изучить конструкцию, то вам не будет страшна никакая поломка датчиков всей системы управления.

fb.ru

его достоинства, виды, конструктивные особенности

Сейчас практически на любом бензиновом моторе легкового автомобиля, используется инжекторная система питания, которая пришла на смену карбюратору. Инжектор благодаря ряду рабочих характеристик превосходит карбюраторную систему, поэтому он является более востребованным.

Немного истории

Содержание статьи

Активно устанавливаться такая система питания на автомобилях стала со средины 80-х годов, когда начали вводиться нормы экологичности выбросов. Сама идея инжекторной системы впрыска топлива появилась значительно раньше, еще в 30-х годах. Но тогда основная задача крылась не в экологичном выхлопе, а повышении мощности.

Первые инжекторные системы применялись в боевой авиации. На то время, это была полностью механическая конструкция, которая вполне неплохо выполняла свои функции. С появлением реактивных двигателей, инжекторы практически перестали использоваться в военной авиатехнике. На автомобилях же механический инжектор особо распространения не получил, поскольку он не мог полноценно выполнять возложенные функции. Дело в том, что режимы двигателя автомобиля меняются значительно чаще, чем у самолета, и механическая система не успевала своевременно подстраиваться под работу мотора. В этом плане карбюратор выигрывал.

Но активное развитие электроники дало «вторую жизнь» инжекторной системе. И немаловажную роль в этом сыграла борьба за уменьшение выброса вредных веществ. В поисках замены карбюратору, который уже не соответствовал нормативам экологии, конструкторы вернулись к инжекторной системе впрыска топлива, но кардинально пересмотрели ее работу и конструкцию.

Что такое инжектор и чем он хорош

Инжектор дословно переводится как «впрыскивание», поэтому второе название его – система впрыска с помощью специальной форсунки. Если в карбюраторе топливо подмешивалось к воздуху за счет разрежения, создаваемого в цилиндрах мотора, то в инжекторном моторе бензин подается принудительно. Это самое кардинальное различие между карбюратором и инжектором.

Достоинствами инжекторного двигателя, относительно карбюраторных, такие:

  1. Экономичность расхода;
  2. Лучший выход мощности;
  3. Меньшее количество вредных веществ в выхлопных газах;
  4. Легкость пуска мотора при любых условиях.

И достигнуть этого всего удалось благодаря тому, что бензин подается порционно, в соответствии с режимом работы мотора. Из-за такой особенности в цилиндры мотора поступает топливовоздушная смесь в оптимальных пропорциях. В результате, практически на всех режимах работы силовой установки в цилиндрах происходит максимально возможное сгорание топлива с меньшим содержанием вредных веществ и повышенным выходом мощности.

Видео: Принцип работы системы питания инжекторного двигателя

Виды инжекторов

Первые инжекторы, которые массово начали использовать на бензиновых моторах все еще были механическими, но у них уже начал появляться некоторые электронные элементы, способствовавшие лучшей работе мотора.

Современная же инжекторная система включает в себя большое количество электронных элементов, а вся работа системы контролируется контроллером, он же электронный блок управления.

Всего существует три типа инжекторных систем впрыска, различающихся по типу подачи топлива:

  1. Центральная;
  2. Распределенная;
  3. Непосредственная.
  1. Центральная

Центральная инжекторная система сейчас уже является устаревшей. Суть ее в том, что топливо впрыскивается в одном месте – на входе во впускной коллектор, где оно смешивается с воздухом и распределяется по цилиндрам. В данном случае, ее работа очень схожа с карбюратором, с единственной лишь разницей, что топливо подается под давлением. Это обеспечивает его распыление и более лучшее смешивание с воздухом. Но ряд факторов мог повлиять на равномерную наполняемость цилиндров.

Центральная система отличалась простотой конструкции и быстрым реагированием на изменение рабочих параметров силовой установки. Но полноценно выполнять свои функции она не могла Из-за разности наполнения цилиндров не удавалось добиться нужного сгорания топлива в цилиндрах.

2. Распределенная

Распределенный впрыск топлива

Распределенная система – на данный момент самая оптимальная и используется на множестве автомобилей. У такого типа  инжекторных двигателей топливо подается отдельно для каждого цилиндра, хоть и впрыскивается оно тоже во впускной коллектор. Чтобы обеспечить раздельную подачу, элементы, которыми подается топливо, установлены рядом с головкой блока, и бензин подается в зону работы клапанов.

Благодаря такой конструкции, удается добиться соблюдения пропорций топливовоздушной смеси для обеспечения нужного горения. Автомобили с такой системой являются более экономичными, но при этом выход мощности – больше, да и окружающую среду они загрязняют меньше.

К недостаткам распределенной системы относится более сложная конструкция и чувствительность к качеству топлива.

3. Непосредственная

Система непосредственного впрыска топлива

Система непосредственного впрыска на данный момент – самая совершенная. Она отличается тем, что топливо впрыскивается непосредственно в цилиндры, где уже и происходит смешивание его с воздухом. Эта система по принципу работы очень схожа с дизельной. Она позволяет еще больше снизить потребление бензина и обеспечивает больший выход мощности, но она сложная по конструкции и очень требовательна к качеству бензина.

Конструкция и принцип работы инжектора

Поскольку система распределенного впрыска – самая распространенная, то на именно на ее примере рассмотрим конструкцию и принцип работы инжектора.

Условно эту систему можно разделить на две части – механическую и электронную. Первую дополнительно можно назвать исполнительной, поскольку благодаря ей обеспечивается подача компонентов топливовоздушной смеси в цилиндры. Электронная же часть обеспечивает контроль и управление системой.

Механическая составляющая инжектора

Система питания автомобилей ВАЗ 2108, 2109, 21099

К механической части инжектора относится:

  • топливный бак;
  • электрический бензонасос;
  • фильтр очистки бензина;
  • топливопроводы высокого давления;
  • топливная рампа;
  • форсунки;
  • дроссельный узел;
  • воздушный фильтр.

Конечно, это не полный список составных частей. В систему могут быть включены дополнительные элементы, выполняющие те или иные функции, все зависит от конструктивного исполнения силового агрегата и системы питания. Но указанные элементы являются основными для любого двигателя с инжектором распределенного впрыска.

Видео: Инжектор

Принцип работы инжектора

Что касается назначения каждого из них, то все просто. Бак является емкостью для бензина, где он хранится и подается в систему. Электробензонасос располагается в баке, то есть забор топлива производится непосредственно им, причем этот элемент обеспечивает подачу топлива под давлением.

Далее в систему установлен топливный фильтр, обеспечивающий очистку бензина от сторонних примесей.  Поскольку бензин находится под давлением, то передвигается он по топливопроводу высокого давления.

Для предотвращения превышения давления, в систему входит регулятор давления. От фильтра, через него по топливопроводам бензин движется в топливную рампу, соединенной со всеми форсунками. Сами же форсунки устанавливаются во впускном коллекторе, недалеко от клапанных узлов цилиндров.

Раньше форсунки были полностью механическими, и срабатывали они от давления топлива. При достижении определенного значения давления топливо, преодолевая усилие пружины форсунки, открывало клапан подачи и впрыскивалось через распылитель.

Устройство электромагнитной форсунки

Современная форсунка – электромагнитная. В ее основе лежит обычный соленоид, то есть проволочная обмотка и якорь. При подаче электрического импульса, который поступает от ЭБУ, в обмотке образуется магнитное поле, воздействующее на сердечник, заставляя его переместиться, преодолев усилие пружины, и открыть канал подачи. А поскольку бензин подается в форсунку под давлением, то через открывшийся канал и распылитель бензин поступает в коллектор.

С другой стороны через воздушный фильтр в систему засасывается воздух. В патрубке, по котором движется воздух, установлен дроссельный узел с заслонкой. Именно на эту заслонку и воздействует водитель, нажимая на педаль акселератора. При этом он просто регулирует количество воздуха, подаваемого в цилиндры, а вот на дозировку топлива водитель вообще никакого воздействия не имеет.

Электронная составляющая

Основным элементом электронной части инжекторной системы подачи топлива является электронный блок, состоящий из контролера и блока памяти. В конструкцию также входит большое количество датчиков, на основе показаний которых ЭБУ выполняет управление системой.

Для своей работы ЭБУ использует показания датчиков:

  1. Лямбда-зонд . Это датчик, который определяет остатки несгоревшего воздуха в выхлопных газах. На основе показаний лямбда-зонда ЭБУ оценивает как соблюдается смесеобразование в необходимых пропорциях. Устанавливается в выпускной системе авто.
  2. Датчик массового расхода воздуха (аббр. ДМРВ). Этим датчиком определяется количество проходящего через дроссельный узел воздуха при всасывании его цилиндрами. Расположен в корпусе воздушного фильтрующего элемента;
  3. Датчик положения дроссельной заслонки (аббр. ДПДЗ). Этот датчик подает сигнал о положении педали акселератора. Установлен в дроссельном узле;
  4. Датчик температуры силовой установки. На основе показаний этого элемента регулируется состав смеси в зависимости от температуры мотора. Располагается возле термостата;
  5. Датчик положения коленчатого вала (аббр. ДПКВ). На основе показаний этого датчика определяется цилиндр, в который необходимо подать порцию топлива, время подачи бензина, и искрообразование. Установлен возле шкива коленчатого вала;
  6. Датчик детонации. Необходим для выявления образования детонационного сгорания и принятия мер для его устранения. Расположен на блоке цилиндров;
  7. Датчик скорости. Нужен для создания импульсов, по которым высчитывается скорость движения авто. На основе его показаний делается корректировка топливной смеси. Установлен на коробке передач;
  8. Датчик фаз. Он предназначен для определения углового положения распредвала. На некоторых автомобилях может отсутствовать. При наличии этого датчика в двигателе выполняется фазированный впрыск, то есть, импульс на открытие поступает только для конкретной форсунки. Если этого датчика нет, то форсунки работают в парном режиме, когда сигнал на открытие подается сразу на две форсунки. Установлен в головке блока;

Теперь коротко от том, как все работает. Элекробензонасос заполняет всю систему топливом. Контролер получает показания от все датчиков, сравнивает их с данными, занесенными в блок памяти. При несовпадении показаний, он корректирует работу системы питания двигателя так, чтобы добиться максимального совпадения получаемых данных с занесенными в блок памяти.

Что касается подачи топлива, то на основе данных от датчиков, контролером высчитывается время открытия форсунок, чтобы обеспечить оптимальное количество подаваемого бензина для создания топливовоздушной смеси в необходимой пропорции.

При поломке какого-то из датчиков, контролер переходит в аварийный режим. То есть, он берет усредненное значение показаний неисправного датчика и использует их для работы. При этом возможно изменение функционирование мотора – увеличивается расход, падает мощность, появляются перебои в работы. Но это не касается ДПКВ, при его поломке, двигатель функционировать не может.

avtomotoprof.ru

Устройство инжектора и принцип работы инжектора на автомобилях

На сегодняшний день инжекторный (или, говоря по-научному, впрысковый) двигатель практически полностью заменил устаревшие карбюраторные двигатели. Инжекторный двигатель существенно улучшает эксплуатационные и мощностные показатели автомобиля (динамика разгона, экологические характеристики, расход топлива).

Содержание статьи:

Инжекторные системы подачи топлива имеют перед карбюраторными следующие основные преимущества:

  • Точное дозирование топлива и, следовательно, более экономный его расход;
  • Снижение токсичности выхлопных газов. Достигается за счет оптимальности топливно-воздушной смеси и применения датчиков параметров выхлопных газов;
  • Увеличение мощности двигателя примерно на 7-10% за счет улучшения наполнения цилиндров, оптимальной установки угла опережения зажигания, соответствующего рабочему режиму двигателя;
  • Улучшение динамических свойств автомобиля. Система впрыска незамедлительно реагирует на любые изменения нагрузки, корректируя параметры топливно-воздушной смеси;
  • Легкость пуска независимо от погодных условий.

Виды инжекторных систем

Первые инжекторы, которые массово начали использовать на бензиновых моторах все еще были механическими, но у них уже начал появляться некоторые электрические элементы, способствовавшие лучшей работе мотора.

Современная же инжекторная система включает в себя большое количество электронных элементов, а вся работа системы контролируется контроллером, он же электронный блок управления.

Всего существует 3 типа инжекторных систем, различающихся по типу подачи топлива:

  1. Центральная;
  2. Распределенная;
  3. Непосредственная.

Центральная (моновпрыск) инжекторная система

Центральная инжекторная система сейчас уже является устаревшей. Суть ее в том, что топливо впрыскивается в одном месте – на входе во впускной коллектор, где оно смешивается с воздухом и распределяется по цилиндрам. В данном случае, ее работа очень схожа с карбюратором, с единственной лишь разницей, что топливо подается под давлением. Это обеспечивает его распыление и более лучшее смешивание с воздухом. Но ряд факторов мог повлиять на равномерную наполняемость цилиндров.

Центральная система отличалась простотой конструкции и быстрым реагированием на изменение рабочих параметров силовой установки. Но полноценно выполнять свои функции она не могла Из-за разности наполнения цилиндров не удавалось добиться нужного сгорания топлива в цилиндрах.

Распределенная (мультивпрыск) инжекторная система

Распределенная система – на данный момент самая оптимальная и используется на множестве автомобилей. У этого инжектора топливо подается отдельно для каждого цилиндра, хоть и впрыскивается оно тоже во впускной коллектор. Чтобы обеспечить раздельную подачу, элементы, которыми подается топливо, установлены рядом с головкой блока, и бензин подается в зону работы клапанов.

Благодаря такой конструкции, удается добиться соблюдения пропорций топливовоздушной смеси для обеспечения нужного горения. Автомобили с такой системой являются более экономичными, но при этом выход мощности – больше, да и окружающую среду они загрязняют меньше.

К недостаткам распределенной системы относится более сложная конструкция и чувствительность к качеству топлива.

Система непосредственного впрыска

Система непосредственного впрыска – разновидность распределенной и на данный момент самая совершенная. Она отличается тем, что топливо впрыскивается непосредственно в цилиндры, где уже и происходит смешивание его с воздухом. Эта система по принципу работы очень схожа с дизельной. Она позволяет еще больше снизить потребление бензина и обеспечивает больший выход мощности, но она очень сложная по конструкции и очень требовательна к качеству бензина.

Виды электронных форсунок

Существует классификация электронных форсунок, основывающихся на способе впрыска топлива. Выделяют такие три разновидности:

  • Электромагнитная. Зачастую характерна для бензиновых ДВС (и с прямым впрыском тоже). Конструкцию нельзя назвать очень сложной, а основными составляющими её частями выступают клапан с иголкой (электромагнитный), сопло. Контроль за работой указанной форсунки выполняется с помощью ЭБУ, обеспечивающего на обмотке клапана напряжение в наиболее подходящий для этого момент.
  • Электрогидравлическая. По большей части используют на дизельных движках. Являет собой электромагнитный клапан, дополненный камерой управления, а также сливным и впускным дросселями. Рабочий принцип этой разновидности форсунок основывается на участии давления самой топливной смеси в любой момент работы. За деятельностью электрогидравлической форсунки следит ЭБУ, именно он отправляет рабочие сигналы электромагнитному клапану.
  • Пьезоэлектрическая. Считается наиболее удачным устройством среди всех представленных, но может работать только на дизельных агрегатах с системой впрыска Common Rail. Основное преимущество этого типа — быстрота реакции, что гарантирует многократную подачу топлива за один полный цикл. В основе работы пьезоэлемента — гидравлический принцип действия (как и в предыдущем варианте), предусматривающий срабатывание поршня толкателя за счёт увеличения длины пъезоэлемента под воздействием электрического сигнала ЭБУ. Количество подаваемого за один раз топлива определяется продолжительностью такого воздействия и давлением топливной смеси в топливной рампе.

Принцип работы инжектора

Принцип работы инжектора на автомобилях можно условно поделить на 2 части — механическую составляющую и электронную.

К механической части инжектора относится:

  • топливный бак;
  • электрический бензонасос;
  • фильтр очистки бензина;
  • топливопроводы высокого давления;
  • топливная рампа;
  • форсунки;
  • дроссельный узел;
  • воздушный фильтр.

Конечно, это не полный список составных частей. В систему могут быть включены дополнительные элементы, выполняющие те или иные функции, все зависит от конструктивного исполнения силового агрегата и системы питания. Но указанные элементы являются основными для любого двигателя с инжектором распределенного впрыска.

Бак является емкостью для бензина, где он хранится и подается в систему. Электробензонасос располагается в баке, то есть забор топлива производится непосредственно им, причем этот элемент обеспечивает подачу топлива под давлением.

Далее в систему установлен топливный фильтр, обеспечивающий очистку бензина от сторонних примесей. Поскольку бензин находится под давлением, то передвигается он по топливопроводу высокого давления.

Для предотвращения превышения давления, в систему входит регулятор давления. От фильтра, через него по топливопроводам бензин движется в топливную рампу, соединенную со всеми форсунками. Сами же форсунки устанавливаются во впускном коллекторе, недалеко от клапанных узлов цилиндров.

Современная форсунка – электромагнитная, в ее основе лежит соленоид. При подаче электрического импульса, который поступает от ЭБУ, в обмотке образуется магнитное поле, воздействующее на сердечник, заставляя его переместиться, преодолев усилие пружины, и открыть канал подачи. А поскольку бензин подается в форсунку под давлением, то через открывшийся канал и распылитель бензин поступает в коллектор.

С другой стороны через воздушный фильтр в систему засасывается воздух. В патрубке, по котором движется воздух, установлен дроссельный узел с заслонкой. Именно на эту заслонку и воздействует водитель, нажимая на педаль акселератора. При этом он просто регулирует количество воздуха, подаваемого в цилиндры, а вот на дозировку топлива водитель вообще никакого воздействия не имеет.

Основным элементом электронной части является электронный блок, состоящий из контроллера и блока памяти. В конструкцию также входит большое количество датчиков, на основе показаний которых ЭБУ выполняет управление системой.

Для своей работы ЭБУ использует показания датчиков:

  • Лямбда-зонд, устанавливается в выпускной системе авто, определяет остатки несгоревшего воздуха в выхлопных газах;
  • Датчик массового расхода воздуха (ДМРВ), расположен в корпусе воздушного фильтрующего элемента, определяет количество проходящего через дроссельный узел воздуха при всасывании его цилиндрами;
  • Датчик положения дроссельной заслонки (ДПДЗ), установлен в дроссельном узле, подает сигнал о положении педали акселератора;
  • Датчик температуры силовой установки, располагается возле термостата, регулирует состав смеси в зависимости от температуры мотора;
  • Датчик положения коленчатого вала (ДПКВ), установлен возле шкива коленчатого вала;
  • Датчик детонации, расположен на блоке цилиндров;
  • Датчик скорости, установлен на коробке передач;
  • Датчик фаз,предназначен для определения углового положения распредвала, установлен в головке блока.

Элекробензонасос заполняет всю систему топливом. Контролер получает показания от всех датчиков, сравнивает их с данными, занесенными в блок памяти. При несовпадении показаний, он корректирует работу системы питания двигателя так, чтобы добиться максимального совпадения получаемых данных с занесенными в блок памяти.

На основе данных от датчиков, контролером высчитывается время открытия форсунок, чтобы обеспечить оптимальное количество подаваемого бензина для создания топливовоздушной смеси в необходимой пропорции.

При поломке какого-то из датчиков, контролер переходит в аварийный режим. То есть, он берет усредненное значение показаний неисправного датчика и использует их для работы. При этом возможно изменение функционирование мотора – увеличивается расход, падает мощность, появляются перебои в работы. Но это не касается ДПКВ, при его поломке, двигатель функционировать не может.

Преимущества инжектора и его недостатки

Если бы в этой системе не было преимуществ, инжекторы не получили бы столь широкое распространение. Надежность инжектора многие могут оспорить, ведь автомобилисты нередко сталкиваются с проблемами и неизлечимыми болезнями системы. Тем не менее, в технологии намного больше плюсов, которые привлекают покупателей и дарят определенные выгоды в поездке.

+ Преимущества — Недостатки
реальное понижение расхода топлива — инжектор может экономить, благодаря интеллектуальному управлению подачей топлива; чистка форсунок — если вы заливаете не слишком качественный бензин или не меняете вовремя фильтры топлива, форсунки будут забиваться и перестанут распылять бензин;
полное сгорание бензина — при правильных настройках инжектор обеспечивает полное сгорание топлива и определенную интенсивность поездки; прошивка «мозгов» в нужных режимах — на старых машинах иногда получается достичь невероятных результатов от перепрошивки, ведь технологии движутся вперед;
более выразительная динамика двигателя — водителю не приходится долгое время ожидать реакции при нажатии педали газа; замена бортового компьютера на более функциональный вариант ЭБУ для вашей модели автомобиля с подходящими настройками;
возможность смены прошивки — с помощью простой процедуры чип-тюнинга можно полностью изменить параметры авто; регулярная смена фильтров, как воздушного, так и топливного, с целью обеспечения нормальной работы инжектора;
технологичность и современность — машина с инжектором зачастую выбрасывает в атмосферу значительно меньше вредных веществ; использование качественного топлива в соответствии с предписанными производителем нормами и подходящим октановым числом;
устойчивая работа в любых условиях — для хорошей работы инжектора не требуется ручное управление заслонкой воздуха, двигатель хорошо заводится в мороз. регулярный сервис, своевременное обращение внимания на определенные недостатки работы автомобиля.

Несмотря на то, что инжектор дороже в обслуживании и более прихотлив к качеству бензина, его надежность и возможность широкой настройки параметров опережает на сотни шагов вперед карбюратор. В конце концов, за определенный пробег два типа мотора могут выйти одинаково в цене, только карбюратору нужно будет чаще уделять внимание, а инжектор сделать один раз и надолго.

И напоследок представляем вашему вниманию видео для более полного понимания принципа работы инжектора.

wikers.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
