Омыватель фар: принцип работы, устранение неисправностей
В современных автомобилях всё сделано с учётом интересов водителей и для их удобства. Тут тебе и кондиционер для поддержания нормальной температуры воздуха в салоне, и датчики парковки, и многое-многое другое. С практической точки зрения довольно удобным устройством кажется омыватель фар, призванный очищать световые приборы автомобиля без непосредственного участия автомобилиста.
Омыватель фар входит в штатную комплектацию практически всех моделей современных автомобилей. Как правило, он устанавливается непосредственно под световыми приборами в специально проделанных для него отверстиях в бампере. При этом сам омыватель чаще всего скрыт от посторонних глаз и выдвигается на специальных полозьях лишь после того, как происходит активация устройства водителем.
Работа омывателя фар
В подавляющем большинстве моделей омыватель фар включается в момент нажатия клавиши (рычага), отвечающей за запуск омывателя ветрового стекла. При этом происходит это при условии, что также включён ближний свет При использовании дневного ходового света омыватель не активируется.

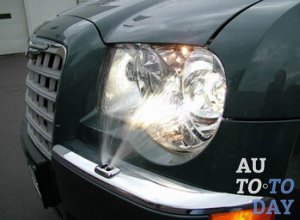

Сам принцип мойки построен на ополаскивании поверхности фар жидкостью под давлением, которое усиливается встречным ветром при движении на большой скорости. Расход самого омывателя при этом многократно возрастает.
Недостатки омывателя фар
К сожалению, работа омывателя фар имеет ряд недостатков. Особенно ощутимы они в холодное время года. Дело в том, что распыляемая устройством жидкость стекает по передней части автомобиля и под действием мороза может замёрзнуть.
В таком случае под угрозой оказывается вся система омывания, поскольку пластинки, к которым крепятся подающие омывающую жидкость сопла, могут при увеличении нагрузки на них расколоться. Восстановление же детали займёт не только время, но и потребует немалых затрат, поскольку сам омыватель считается устройством не из разряда дешёвых.
В качестве меры предосторожности некоторые водители с наступлением холодов отключают омыватель фар. Сделать это довольно просто: достаточно лишь извлечь из блока предохранителей тот, что отвечает за работу устройства. Другая половина автомобилистов полагает, что так делать не стоит, поскольку при постоянном использовании омывателя угроза его примерзания отсутствует. Обе точки зрения имеют право на существование.
Нередко автомобилисты сталкиваются и с такой проблемой, как «невозвращение омывателя на место». Заключается она в том, что устройство после выполнения процедуры не встаёт назад, а выступает над бампером на несколько миллиметров.
На это можно не обращать внимания, но в таком случае следует быть готовым к тому, что в образовавшееся в результате «разгерметизации» отверстие посыпется грязь, которая может нанести вдвое больший ущерб всей системе.
Описанная выше проблема устраняется механическим путём. Стараясь не повредить устройство и не применяя слишком больших усилий, омыватель следует выдвинуть вручную настолько, насколько это возможно. После этого с помощью длинного предмета, например – плоской отвёртки, из желобков, по которым скользят полозья, надлежит удалить попавшую в них грязь. Окончательным этапом починки устройства будет возвращение его на место.
В целом же омыватель фар — это очень полезное устройство, которое хотя и увеличивает существенно расход омывающей жидкости, но при этом делает поездки в дождь и слякоть гораздо безопаснее и комфортнее. Особенно это заметно на трассе, когда требуется хорошее освещение дороги перед автомобилем, а фары быстро загрязняются от попутных и встречных машин.
Омыватель фар — как он работает?
Современный мир автомобильных технологий развивается очень скорыми темпами. Казалось бы, прошло чуть больше столетия, как возник первый автомобиль, а уже каких результатов было достигнуто. Помимо высоких технических характеристик и параметров автомобилей, из прекрасного внешнего вида и прочих транспортных прелестей, производители не забывают и о комфорте, а также безопасности передвижения транспортного средства.
Погодные условия являются достаточно существенным основанием для того, чтобы автомобильные производители обратили свой взор на внешнее поведение транспортного средства при различной погоде. Именно поэтому в последние десятилетия было найдено очень интересное, и в тоже время полезное устройство, как стеклоомыватель. Вообще, стеклоомыватель, а в просторечии стекломой, или омывайка – это жидкость, которая предназначается для удаления грязи с лобового стекла, а во многих автомобилях уже и с заднего и боковых стекол. Тем не менее в данном случае речь пойдет не о жидкости, а об феноменальном и самобытном устройстве.
Да, конечно, это здорово, что теперь при дождях, при слякоти и прочих не лучших погодных условиях, автомобилист может не переживать по поводу своего обозрения и созерцания на дорогу, ведь стеклоомыватели смывают любую грязь со всех возможных стекол. А как быть, если на улице грязь, ночь, «прекрасные» отечественные дороги и фары полностью окутаны «мраком»? Ответ прост: нужны стеклоомыватели для фар. Данное устройство широко популяризируется в последнее время, так как является достаточно полезным и относительно недорогим удовольствием для автовладельца. Так, раствор стеклоомывателя прорывается и разбрызгивается через специально сделанные форсунки, при этом, фары чистятся посредством щеточек стеклоочистителей. Так, собственно говоря, любые ночные преграды не страшны.
1. Каким может быть омыватель фар?
2. Крышка и форсунка омывателя фар, а также другие элементы устройства.
Омыватель является не сложным устройством и состоит из таких элементов: системы управления, бачка для воды, системы форсунок и шлангов, насоса. Начало положено с бачка, где в обязательном порядке всегда должно находится определенное достаточное количество жидкости для отмывания. Зачастую, такой жидкостью является вода. Но в зимние и холодные времена она должна смешиваться со спиртом. Проще будет приобрести и залить обычную незамерзайку. Очень часто для очистки фар автомобиля и стекла используют один бачок. Это напрямую зависит от расхода жидкости. Так, такой бачок может быть, как 4-х литровым, так и 2-х литровым. Зачастую, используется увеличенный объем, если стоит по несколько форсунок для очистки каждого отдельного элемента.
Необходимое давление в системе обеспечивает насос. Это нужно для того, чтобы жидкость в должном режиме распылялась по всей загрязненной поверхности. Данный элемент подчиняется всей электрической схеме автомобиля, а также реагирует напрямую на команды системы управления. Доставку жидкости к элементам распылителя доставляют установленные шланги. Они делаются разной длины, в зависимости от расположения бачка в автомобиле. Форсунка у омывателей фар отвечает за эффективность набора воды в рассеиватель, а также за рациональное ее расходование.
Такого рода форсунки могут быть двух видов. Самым элементарным по своей конструкции является классический распылитель, который постоянно на виду. Крепится он на бампере, следовательно, при установке такого элемента нужно рассчитывать на определенное изменение дизайна автомобиля.
Тем не менее, в холодную пору может случиться казус, когда заглушка примерзает и не открывается по желанию автолюбителя. Чистотой можно управлять своими руками посредством кнопки. Помимо этого можно произвести установку управления интеллектуального, которое различными способами будет определять необходимость рассеивателя в очистке. Именно по его расчетом будет производится открытие крышки омывателя фар и приведение всей системы в действие.
3. Установка омывателя фар своими руками.
Сначала будет необходимо приобрести комплект омывателя. Основное отличие может заключаться в перечне деталей, в зависимости как от принципа действия всего приобретаемого устройства, так и от предпочтений автовладельца в декорации и форме бампера своего транспортного средства. Как пример, в некоторых наборах может присутствовать накладка форсунки омывателя фар. Это может спасти бампер от сверления, так как все коммуникации будут устанавливаться непосредственно на нее. Помимо этого, можно найти в комплекте насосы, бачок, шланги и все необходимые реле.
Когда все структурные элементы в сборе, можно приступать к работе. Установку омывателя фар для любого конструктивного комплекса нужно начинать с принятия определенных решений. Сначала следует открыть капот и обследовать бачок для того, можно ли к нему присоединить дополнительный шланг. Для отечественных автомобилей это не составит определенных проблем, чего не скажешь об иномарках. Следовательно, теперь нужно найти место, где будет располагаться новый бачок. Лучше всего расположить его вдали от деталей, которые склонны к нагреванию. После этого, необходимо найти место, где будут располагаться форсунки. Идеально было бы их поставить напротив оптического центра фары, вычисление которого может быть произведено по рисунку на рассеивателе. Центр будет обозначаться кругом.
После этого непосредственно напротив центра необходимо просверлить бампер, сделав небольшое отверстие, начать его расширение под определенную форсунку. Это более рационально, чем вскоре производить реанимацию лишних миллиметров. Сверлом нужно орудовать извне бампера, так как поднимется значительно меньше краски. Форсунки нужно закрепить. Если же они не подходят к цвету бампера, то следует позаботится об этом маленьком нюансе заранее. Каждый комплект является индивидуальностью. Именно поэтому в помощь автолюбителю придет инструкция, которая прилагается к покупке. Теперь наступает лучший момент для проведения всех необходимых шланг, выбрав кратчайший путь. Но, опять таки, следует остерегаться поверхностей, которые нагреваются.
После всего проделанного настало время для электрики. Уже знакомый насос следует подключить к электрической системе автомобиля и вывести его на отдельную кнопку для управления, либо же на общий омыватель стекол. Лучшего варианта для этого, чем эти два, еще не было найдено. Кнопка же может потребовать определенных хлопот при вживлении и подключении. Тем не менее, к штатному омывателю подключение означает увеличенный расход очищающей жидкости, так как фары будут мыться все время при включении влажной уборки стекла. После того, как автолюбитель принял решение и подключил электрику можно считать, что установка полностью завершена.
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
Принцип работы омывателя фар
Развитие автомобилестроения подарило водителю множество дополнительных полезных функций, заметно упрощающих процесс вождения машины. Все они без исключения задумывались для обеспечения комфортабельных условий управления автомобилем.
Можно отметить появление следующих устройств, обеспечивших удобный и приятный процесс вождения: кондиционер, гидроусилитель руля, стеклоподъёмники, датчики температуры, датчик парковки и омыватель фар автомобиля.
Омыватель фар вызвал немало жарких споров и дискуссий по вопросу полезности и эффективности работы. В целом это достаточно удобная функция главная задача её заключается в очистке поверхности фар от загрязнений.
Все действия выполняются в автоматическом режиме практически без участия водителя транспортного средства.
Где устанавливается омыватель фар машины?
Сегодня омыватель фар входит в комплектацию практически всех новых автомобилей. Если раньше его наличие вызвало удивление у водителей, то теперь это привычная функция, которая активно используется.
Устанавливается устройство на переднем бампере под фарами. Специально в бампере имеются под омыватель отверстия. Как правило, они замаскированы накладками в цвет бампера.
По необходимости устройство выдвигается на специальных полозьях после активации функции омывателя фар.
Принцип работы омывателя фар
В большей части моделей омыватель фар активируется при нажатии рычага включения омывателя лобового стекла машины.
При этом ближний свет на автомобиле должен быть включён. Иначе фары омываться не будут. Если используются дневные ходовые огни, то активации устройства не происходит.
Принцип работы омывателя фар заключается в следующем:
- Активация рычага омывателя лобового стекла
- Открытие накладок с выездом опрыскивателя
- Полив моющей жидкостью поверхности фары
- Возвращение устройства в исходное положение.
Недостатки омывателя фар
Несмотря на ряд положительных моментов в использовании омывателя фар он обладает рядом недостатков. Преимущественная часть из них заметна при отрицательной температуре воздуха.
Выделяют следующие отрицательные моменты работы омывателя фар:
Замерзание омывающей жидкости
При высоких отрицательных температурах воздуха жидкость, используемая для очистки поверхности фар, может замерзать. Это несёт угрозу для работы всей системы, ведь пластинки к которым фиксируются подающие сопла, могут при увеличении нагрузки лопнуть.
Именно поэтому многие водителя стремятся в холодные времена года отключать омывать фар. Для этого достаточно извлечь предохранитель, отвечающий за функционирование устройства.
Зависание омывателя
Несомненно, многие водители сталкивались с тем, что устройство после срабатывания не полностью возвращается в исходное положение. Оно не закрывается накладками и выступает над поверхностью бампера.
Для ремонта омывателя его нужно выдвинуть вручную на максимальную рабочую длину и при помощи обыкновенной отвёртки очистить механизм скольжения от скопившейся грязи. Именно она не даёт возможности устройству возвращаться в исходное положение.
В целом несмотря на ложку дёгтя омыватель фар является удобным и функциональным устройством. Его работа позволяет поддерживать в чистоте поверхность фар. Это положительно сказывается на безопасности движения, когда требуется хорошее освещение.
Спасибо за внимание, удачи вам на дорогах.
Это интересно
Установка универсального омывателя фар своими руками
Здравствуйте, дорогие друзья! Как вы знаете, омыватель фар устанавливается с завода далеко не на все модели выпускаемых авто. Некоторые считают это лишним узлом, другие же обязательно хотят получить нечто подобное на своей машине. Установка своими руками вполне реальна. И сегодня вы в этом убедитесь, просто почитав этот материал.
Думаю, все понимают, как работает фароомыватель. Специальная форсунка подает воду, которую подкачивает насос, а специальный моторчик дополнительно еще может способствовать движению щеток, если модель омывателя предусматривает их наличие. Также есть бачок, в котором находится жидкость для омывания стекла, этот бачок закрывает крышка, чтобы по мере необходимости водитель мог долить воду.
За омыватель отвечает специальный предохранитель, который находится в монтажном блоке, если мы говорим про штатный омыватель фар. При самостоятельной установке омывателя со стороны правой и левой фары автовладелец сам решает, к какому предохранителю подключить, если есть свободные разъемы, либо же подсоединить к плавкому элементу, отвечающему параллельно за другие электрозависимые устройства в машине.
Выбор комплекта
И так, с завода фароомывателя на вашей машине нет. Ничего страшного, это довольно распространенное явление, с которым многие борются своими руками. То есть выполняется самостоятельная установка соответствующего устройства. Кстати, омыватели являются важной составляющей при монтаже на авто ксенона и биксенона.
Некоторые опрометчиво пытаются упростить схему, используя в качестве фароомывателя насос от стеклоомывателя, предназначенного конкретно для лобового стекла. На практике это сомнительное решение, поскольку в действительности эффективность окажется слишком низкой. Жидкость будет подаваться под незначительным давлением. А потому справиться с засохшими или примерзшими отложениями оборудование не сможет. Единственным выходом будет включение омывателя лобового стекла на более длительное время. Но в итоге вам все равно придется тратить дополнительные деньги на постоянную доливку омывающей жидкости.
Если вы хотите, чтобы фары чистились быстро и качественно, потребуется организовать систему с использованием насоса высокого давления.
Повезло тем, у кого на машине с завода предусматривается установка подобного устройства, но конкретно в вашей комплектации ее нет. Это дает возможность купить оригинальный комплект. Подключаться он будет предельно просто, поскольку конструктивно места под монтаж уже предусмотрены. Единственной проблемой будет высокая стоимость, из-за которой купить заводские комплекты решаются не все.
Потому чаще выбор падает на универсальные комплекты.Они делятся на 2 категории:
- Телескопические. Перед тем как включить или отключить устройства, специальные распылители, входящие в комплект фароомывателя, начинают выдвигаться, а затем задвигаться обратно из отверстий, которые выполнены в бампере. В итоге омывающая жидкость подается под давлением через форсунки, и начинается процесс очистки поверхностей. По завершению уборки они возвращаются в исходное положение, скрываясь в бампере;
- Струйные. Здесь все несколько проще. Распылители или форсунки просто устанавливаются на бампере. Расположение и расстояние выбирается так, чтобы напор жидкости попадал непосредственно на фары, сохраняя при этом достаточно большой напор. Они статичные, никуда не прячутся и не складываются. То есть распылители всегда остаются на виду.
На чем же остановить свой выбор? Об этом поговорим дальше.
Струйные против телескопических
Если судить сугубо по внешним характеристикам, то тут объективный перевес на стороне телескопических устройств. Они выглядят оригинальнее и дороже.
Но в плане эксплуатации струйные лучше. А точнее проще. Зимой крышка, которой закрывается телескопическая форсунка, может покрываться слоем льда. От этого она самоблокируется и не выдвигается. Плюс механизм может заедать при активной эксплуатации из-за низких температур. Если крышка заблокируется, насос все равно будет подавать жидкость под высоким давлением. Превышение давления, обусловленного тем, что напор есть, но жидкость не выходит, шланг может сорвать, вся омывайка вытечет. Плюс выдвижные варианты сложнее устанавливать, поскольку под них требуется индивидуальный кронштейн.
А вот по вопросу подключения к источнику питания между ними нет никакой разницы. Так что тут выбирать можно любой понравившийся вам вариант.
В продаже предлагается довольно внушительное количество универсальных омывателей для фар, которые отличаются внешним видом, конструктивными особенностями и нюансами монтажа. Среди производителей наибольшую популярность завоевали Скиф, Sho-Me и Hella.
Посетив Drive2 и ряд других тематических ресурсов, я заметил, что чаще всего универсальные фароомыватели ставят на подобные машины:
- Ниссан Кашкай;
- Тойота Авенсис;
- Тойота Королла;
- Митсубиси Паджеро;
- Фольксваген Джетта;
- Мазда 3;
- Мазда 6;
- УАЗ Патриот;
- Шевроле Лачетти;
- Шевроле Круз;
- Митсубиси Лансер;
- Шкода Октавия;
- Митсубиси Галант и пр.
Подходящие для себя омыватели можете поискать в ближайших автомагазинах, либо просто зайти на Алиэкспресс. Хотя откровенно дешевые китайские комплекты покупать не советуют. Иначе в скором времени потребуется замена, либо будете думать уже о том, как снять эти девайсы.
Стандартный универсальный набор
Обычно стандартный комплект для омывателя автомобильных фар состоит из таких компонентов как:
- шланги;
- насос;
- тройник с клапаном;
- блок питания;
- коннекторы;
- провода;
- предохранитель;
- регулировочный ключ;
- хомуты;
- саморезы;
- реле;
- кнопка управления;
- уплотнители;
- схема установки и подключения питания.
Можно подключиться к системе бачка стеклоомывателя. Но тогда в нем придется выполнить отверстие. Либо же возьмите отдельно новый бачок, установив его в подкапотное пространство.
Как установить комплект
Теперь расскажу о том, как же подобные устройства устанавливаются. Если у вас уже есть приобретенный универсальный фароомыватель со всеми составляющими, перечисленными выше, тогда можно ознакомиться с инструкцией по монтажу.
Вообще в комплекте к каждому омывателю идет схема от производителя с подробной инструкцией и рекомендациями. Плюс каждая машина имеет свои особенности. Это не позволяет монтировать именно универсальный комплект на все авто по идентичной схеме. Некоторые отличия будут.
Но общий принцип основан на следующем:
- Сначала снимается автомобильный бампер, зачищается и размещается в удобном месте для работы;
- В бачке стеклоомывателя делается отверстие, либо покупается отдельный бачок. Ставится уплотнитель и подключается сам насос;
- От насоса с бачком тянутся шланги к зонам, где будут располагаться распылители. Выбирайте соответствующую длину шланга;
- Нанесите метки, где будут устанавливаться форсунки;
- Если это струйные распылители, их достаточно зафиксировать на бампере;
- Телескопические крепят на бампер саморезами, либо же к усилителю бампера. Тут уже смотрите по ситуации. Не на всех авто можно реализовать подобную схему;
- В зависимости от форсунок и конструкции автомобиля, выполняются отверстия под выдвижные распылители, либо просто крепятся на бампере;
- К форсункам подключаются шланги;
- Все скрепляется хомутами, проверяются все соединения и крепления;
- Выполняется регулировка потока жидкости;
- К насосу подводится питание от бортовой электросети.
Поскольку схема подключения идет в комплекте и она не является универсальной для всех омывателей и машин, то тут никаких конкретных советов давать не буду.
На практике ничего сложного в установке фароомывателей нет. Нужно изначально взять хороший комплект, продумать место монтажа, и выполнить установку, не спеша и не пытаясь нарушить рекомендации производителя. Особенно в отношении электросхемы и подачи питания. Помните про важность хорошей изоляции. Удачи вам!
Спасибо, что читаете нас! Подписывайтесь, оставляйте комментарии и задавайте вопросы, если они у вас есть!
Как установить омыватель фар самостоятельно
Снег, грязь и вода доставляют водителям немало неприятностей. Попадая на стёкла, они существенно ухудшают обзор, представляя собой потенциальную угрозу совершения ДТП. Но если лобовое и заднее стёкла имеют достаточно эффективные средства для противостояния непогоде, то у головной оптики собственный иммунитет к загрязнениям отсутствует. И если днём эта болезнь себя практически не проявляет, то в тёмное время суток именно фары становятся главным органом зрения автомобиля. Если они замутнены, водителю приходится останавливаться, чтобы их прочистить. Но в непогоду достаточно проехать несколько километров – и исходная ситуация повторяется.
Именно поэтому многие водители обращают внимание на омыватели фар – устройства, которыми штатно комплектуются очень малочисленное количество моделей. По сути, омыватель фар является миниатюрной копией своего старшего и более крупного собрата, устанавливаемого на лобовом стекле.
Как сделать и установить омыватель фар своими руками – об этом и пойдёт речь в предлагаемом материале. Мы не сомневаемся, что он поможет не одному автовладельцу быстро и бюджетно справиться с проблемой загрязнения головной оптики.
Из чего состоит автомобильный омыватель фар
Оптимальный вариант ОФ подбирается исходя из формы и размеров оптики. В настоящее время наибольшее распространение получили две конструктивные разновидности омывателей: струйные и щёточные. Как нетрудно догадаться, именно щёточный вариант схож по принципу действия с классическими дворниками. Однако этот механизм достаточно сложен в установке и не слишком надёжен, поскольку его основу составляют механические компоненты, которые подвержены как износу, так и внешним механическим воздействиям.
В форсунки подаётся небольшой объём рабочей жидкости, которая разбрызгивается на фары, а щётки удаляют смытую грязь. Если на автомобиле установлена пластиковая оптика, щёточный ОФ достаточно быстро покроет её сетью царапин, которые существенно ухудшать прозрачность линзы.
Струйные омыватели отличаются от щёточных отсутствием механического элемента – здесь загрязнения удаляются под воздействием струи жидкости, подаваемой на оптику под давлением.
Именно поэтому данный тип получил большее распространение.
Основные компоненты омывателя
Рассмотрим состав типового устройства на примере ОФ высокого давления, то есть струйного типа.
Конструктивно такой автоаксессуар состоит из следующих элементов:
- насоса, формирующего в момент включения омывателя высокое давление;
- соединительных шлангов;
- ёмкости для хранения запаса рабочей жидкости;
- форсунок;
- управляющего блока.
Опишем особенности устройства и функционирования всех вышеперечисленных компонентов.
Бачок
Нетрудно догадаться, что его основная задача – обеспечить омыватель жидкостью, используемой для очистки стёкол фар. Можно задействовать уже установленный бачок, обслуживающий дворники, который придётся пополнять намного чаще. Но есть и альтернативный вариант – монтаж отдельной ёмкости, для которой нужно найти свободное пространство (а в моторном отсеке с этим всегда проблемы) и надёжно его укрепить, желательно поближе к передней части автомобиля. Нередко такой бачок устанавливают прямо под бампером.
Отметим, что, покупая готовый комплект, не стоит рассчитывать, что в нём будет присутствовать и ёмкость для жидкости – её нужно будет приобретать отдельно.
Насос
Его предназначение – направлять омывающую жидкость в форсунки под определённым давлением. Работа насоса, относящегося к исполнительным механизмам, управляется сигналами, поступающими от БУ.
Соединительные шланги
Именно по ним происходит подача жидкости из бачка к форсункам. Основное требование к шлангам – стойкость к агрессивным веществам (горючему, моторному маслу, антифризу) и способность длительное время работать при повышенном давлении. Чтобы снизить энергетические потери, желательно, чтобы их длина была минимальной, для чего бачок следует размещать поблизости от фар.
Форсунки
Ирония состоит в том, что форсунки, предназначенные для очистки стекла фар от грязи, сами со временем забиваются и требуют проведения очистительных процедур. Именно от этой компоненты зависит, насколько эффективно будет работать омыватель. Большое значение имеет правильность первоначальной установки форсунок, а конструктивные особенности и состояние форсунок определяют расход рабочей жидкости. Блок форсунок может состоять из одного или нескольких объединённых в пул элементов.
Как правило, форсунки монтируются на бампер, который у разных моделей может различаться формой и геометрическими размерами, поэтому приобретать следует комплект, рассчитанный на установку на конкретную форму бампера:
- плоскую;
- сферической формы;
- большой высоты (характерно для внедорожных автомобилей).
Отдельно следует упомянуть о телескопических форсунках. Они устанавливаются под бампером, наружу выглядывает только небольшая часть крышки, что практически не сказывается на экстерьере авто. По сигналу, поступающему от блока управления устройством, приводится в действие гидравлический поршень, который и заставляет сработать телескопическому механизму, выдвигающему форсунку к фарам. По окончании работы омывателя форсунка прячется на своё штатное место.
Хотя это более сложная и дорогая конструкция, считается, что телескопический омыватель работает более эффективно – за счёт выбора оптимального расстояния до поверхности фары и возможности задания требуемого направления форсунок. Отметим, что зимой существует вероятность заклинивания крышки в результате воздействия влаги и низких температур.
Блок управления
Конструкция и принцип работы управляющего блока может быть разным. Самый простой и очень надёжный вариант – использование реле, которое и управляет функционированием насосной установки. Запускается реле кнопкой, располагаемой в салоне. Такая реализация позволяет включать ОФ независимо от работы других систем, в частности, омывателя ветрового стекла, что позволяет сэкономить немалое количество омывающей жидкости.
Второй вариант – подключение омывателя фар к штатной системе. В этом случае отпадает необходимость в установке отдельно кнопки – фары будут очищаться вместе с лобовым стеклом. Монтаж омывателя фар своими руками при таком способе проще, при этом имеется возможность запрограммировать БУ таким образом, чтобы чередовать работу ОС и ОФ. Но в любом случае подобная реализация связана с очевидным перерасходом омывающей жидкости.
Впрочем, в продаже имеются и более интеллектуальные устройства, использующие более совершенные алгоритмы, однако и их стоимость будет намного выше.
Принцип работы ОФ
Мы уже упоминали о том, что струйные омыватели в настоящее время практически полностью заменили щёточные, и главным фактором, определившим именно этот вектор развития, стал переход со стеклянных фар на пластиковые. Можно сколько угодно оспаривать рациональность этой тенденции, но найти для конкретной модели авто стеклянные фары – это большая удача. Именно на них и рассчитаны щёточные устройства, становящиеся настоящим раритетом, поскольку на стекло щётки не оказывают разрушающего воздействия (в противном случае штатные омыватели ветрового стекла тоже имели бы струйный механизм, считающийся менее эффективным).
А вот пластик от них страдает. Настолько, что уже спустя несколько месяцев относительно активной эксплуатации, характерной для осенне-весеннего сезонов, покрывается такой густой сетью царапин, что более чем на 50% снижается его прозрачность. А это для головного света недопустимо.
Струйные омыватели лишены этого недостатка в принципе, но для сильно засохших пятен грязи струи, подаваемой под давлением, может оказаться недостаточно. Тем не менее, подавляющее число заводских омывателей выпускается именно в такой конструктивной парадигме.
Рассмотрим, как работает омыватель фар струйного типа.
Если театр начинается с вешалки, то ОФ, независимо от типа конструкции, – с бачка. Поскольку его следует приобретать отдельно, заранее позаботьтесь о том, чтобы он имел достаточный объем. Что же касается используемой жидкости, то в тёплый сезон на эту роль вполне подойдёт и вода, однако при малейшем подозрении на возможные заморозки лучше заменить её на обычную «незамерзайку», используемую для снабжения омывателей ветрового стекла.
Вариант с использованием общего бачка нельзя назвать оптимальным, поскольку в этом случае, даже если вы захотите почистить только фары, запустятся и дворники. И наоборот, поэтому расход жидкости удвоится. Летом это не критично – вода стоит намного дешевле спиртовых жидкостей. А вот с наступлением холодов этот фактор становится определяющим.
Что касается размера бачка, то для однофорсуночных устройств будет достаточно и двухлитровой ёмкости, а вот при большем количестве форсунок оптимальным выбором будет 4-литровый бачок.
При нажатии на кнопку включения ОФ соответствующий сигнал от блока управления подается к насосу высокого давления, запуская его. Раскручиваясь, он нагнетает в системе определённое давление, создавая в районе форсунок разрежение и заставляя рабочую жидкость двигаться от бочка к распыляющим элементам. Поскольку длина шлангов, обеспечивающих подачу к левой и правой фарам, может быть неодинаковой (всё зависит от места монтажа бачка), начало разбрызгивания также будет немного смещено во времени. Но давление в системе в обоих контурах будет одинаковым.
Классическая конструкция струйного омывателя предполагает установку форсунок на верхней части бампера с жёсткой фиксацией, снизу от фары. Чистота линии бампера и целостность его восприятия будет нарушена, но чистота требует жертв. Другим недостатком является необходимость точного расчёта расстояния от форсунок до фар, поскольку от этого зависит, насколько эффективно будет омывать струя жидкости поверхность фары. В любом случае верхняя её часть будет очищаться хуже, и по мере накопления грязи проблему придётся решать вручную. К счастью, делать это нужно будет нечасто.
Телескопические ОФ поддаются более тонкой регулировке, но сам механизм менее надёжен. Особенно если учесть, что выдвигание телескопических втулок обычно происходит на высокой скорости.
Нюансы выбора
Если в силу жизненных обстоятельств ваш автомобиль большую часть времени эксплуатируется в тяжёлых условиях, мысль установить омыватели фар придёт в вашу голову обязательно, и скорее рано, чем поздно.
А значит, вам предстоит нелёгкий выбор подходящего устройства.
Здесь многое зависит от конструкции передней части вашего автомобиля – формы и расположения бампера и головной оптики. В принципе в магазинах представлены комплекты, рассчитанные на определённые модели, но если они вам не понравятся, вполне можно подобрать и другую. Различают три типа форсунок по методу их крепления: на бампер, верхняя часть которого плоская или полукруглая. На внедорожниках бампер обличается большей высотой, поэтому обращайте внимание на комплекты с удлинёнными форсунками.
Поскольку стандартные комплекты не включать бачок омывателя, его следует приобретать отдельно, заранее определившись, куда вы его будете устанавливать. Если подходящего место найти не удалось, остаётся единственный вариант – подключать ОФ к штатной системе очистки лобового стекла. Он характеризуется неэкономным расходованием рабочей жидкости, так что прибегать к нему нужно только в крайнем случае.
Отметим, что в месте монтажа бачка не должно быть источников теплового излучения, к нему должен обеспечиваться удобный доступ, и расстояние до форсунок желательно обеспечить минимальное.
Мы советуем выбирать только качественные изделия от известных и хорошо себя зарекомендовавших фирм. В отношении фарных омывателей таковыми считаются светотехнические компании Hella и Sho-me.
Последняя характеризуется отличным сочетанием качества к стоимости. Этот китайский производитель предлагает устройства, которые легко монтируются, стоят недорого и вполне пригодны для активной эксплуатации.
Но если ваши приоритеты только в небольшой коей мере связаны со стоимостью, то предпочтение следует отдать продукции европейской компании Hella. Её омыватели имеют международные сертификаты качества, что говорит о многом, но вносит свою лепту в ценообразование. Можете не сомневаться, что ресурс этих устройств окажется существенно большим, чем у китайских аналогов.
Именно Hella предлагает телескопические ОФ, которые выбирают те автовладельцы, которые дорожат внешностью своего авто.
Установка фарных омывателей своими руками
Если у вас нет времени на самостоятельный монтаж, если вы не дружны со слесарными и прочими инструментами, лучше воспользоваться услугами любого автосервиса – монтаж ОФ представляет собой не слишком сложную процедуру, поэтому и стоимость её будет не заоблачной.
Но значительная часть автомобилистов предпочитает усовершенствовать своё транспортное средство самостоятельно, не полагаясь на то, что сторонний специалист выполнит эту работу качественно и старательно.
Так что если вы решились положиться только на свои навыки и умения, вам наверняка пригодится описание примерного алгоритма работ.
Установка омывателя фар своими руками, как правило, начинается с демонтажа бампера. Вам будет нужно либо установить насос в штатный бачок ОВС, который в иномарках чаще всего устанавливают в полость между бампером и крылом, либо смонтировать отдельный бачок для омывателя фар. Форсунки устанавливают непосредственно на бампер, и для их крепления пластик нужно будет рассверливать. К этому нужно отнестись ответственно, поскольку если вы приступите к работе, а потом окажется, что конкретная модель омывателя по тем или иным причинам не подходит, дырки на бампере останутся, и вам придётся решать, как сделать их невидимыми.
Место для форсунок нужно выбирать таким образом, чтобы они располагались ровно посередине, то есть напротив оптического центра пластиковой линзы. На большинстве рассеивателей этот центр обозначается рельефным кругом. Аккуратно поставьте на бампере метки, где вы будете сверлить отверстия, и приступайте к работе. Пластик может оказаться хрупким, поэтому применяйте проверенную технологию – сначала работайте со свёрлами меньшего диаметра, постепенно увеличивая диаметр отверстий до нужного. Оптимальный вариант – использование минимум трёх подходов.
Помните, что сверление нужно производить исключительно с лицевой стороны – в противном случае при выходе сверла высока вероятность отслоения ЛКП. Установив и прикрутив форсунки, обязательно проверьте, насколько надёжно они закреплены, поскольку любой сдвиг повлияет на качество очистки рассеивателя.
Форсунки вместе с корпусом в большинстве случаев изготавливаются в чёрном цвете, и если вы хотите, чтобы они выглядели в тон цвету бампера, перед установкой форсунок омывателя фар нужно предварительно покрасить их в подходящий цвет (лучше всего это делать с помощью аэрозольного баллончика).
Главное – подобрать колер, идеально совпадающий с цветом бампера, и это для неподготовленного человека непростая задача.
После того, как форсунки и насос смонтированы, следует обеспечить соединение всех элементов в единую систему. Для этого используются шланги, тройники, хомуты и другие крепёжные детали. С прокладкой шлангов обычно проблем не возникает, как и с их подключением к форсункам, насосу и клапану.
Останется только подключить насос к бортовой электросети. Сделать это можно двояко:
- использовать штатный насос, обслуживающий омыватель ветрового стекла. В этом случае вам придётся использовать ещё одно реле, включив его в существующую разводку, а шланги подвести к штатному насосу. Но учтите, что в этом случае включение дворников автоматически повлечёт за собой активизацию фароомывателей, что примерно вдвое увеличит расход жидкости;
- второй вариант – монтаж насоса в отдельном бачке. Для этого один из его контактов должен запитываться на кнопку, входящую в комплект поставки. Её следует установить в салоне, желательно – на приборной панели. Дополнительное реле в этом случае не потребуется, поскольку активация насоса будет происходить при нажатии водителем клавиши. Второй контакт подключаем к питающему проводу (насос должен быть рассчитан на напряжение 12В).
Хотя первый способ не отличается экономичностью, он также имеет ряд преимуществ:
- более простой монтаж – нет надобности в прокладке дополнительных проводов, не нужно искать место для кнопки;
- включение омывателя фар не потребует поиска кнопки, что в движущемся на скорости авто нежелательно;
- если вы относительно регулярно включаете дворники – можете быть уверенными, что и фары автомобиля содержатся в чистоте.
Проблема повышенного расхода омывающей жидкости на самом деле актуальна только зимой, при положительной температуре можно использовать воду и забыть о том, что оба омывателя работают параллельно.
Как протестировать работу фароомывателя
Блок управления ОФ лучше всего устанавливать в рулевой колонке или блоку включения зажигания, однако вы вполне можете предпочесть и другие, более удобные для вашей машины варианты. Белый провод от БУ направляем на положительную клемму габаритного фонаря, красный подсоединяем к питающему проводу, но обязательно через предохранитель (выбирать следует самый ненагруженный по потребителям). Чёрный и красный провода последовательно подключаем к плюсовому и минусовому контактам омывателя, последний провод синего цвета – в положительной клемме подсветки гнезда прикуривателя (как вариант – к контакту, обеспечивающему отключение габаритных фонарей).
Когда электрическая часть работ завершена, можно начать тестирование работы омывателя. Заправляем бачок рабочей жидкостью и нажимаем на кнопку включения. Убеждаемся, что насос и форсунки работают, внимательно проверяем, насколько хорошо идёт струя и целиком ли она охватывает рассеиватель. Если остаются незатронутые области, можно попробовать исправить положение с помощью прокладок или подогнув ствол форсунки.
Как видим, пользоваться омывателем фар очень просто, поскольку в целом принцип действия одинаков, а при совмещённом варианте монтажа оба устройства функционируют как единый механизм. Но уход за фароомывателем потребует от вас больших усилий, чем обслуживание штатного устройства. Основной враг ОФ – грязь. Поскольку форсунки размещаются в незащищённом месте, они, а также клапан в бачке, подвержены загрязнению, что может привести к потере работоспособности устройства или значительному ухудшению очистки фар – сильно загрязненные форсунки будут выпрыскивать жидкость струёй, а не распылять её.
На этапе установки омывателя нужно проследить, чтобы при монтаже в басок не попали инородные предметы и грязь, заливаемая жидкость также должна быть идеально чистой. Вода из-под крана – отнюдь не самое оптимальное решение, но если другой нет, обязательно прокипятите её перед использованием. Но лучше сбегать в ближайшую аптеку и приобрести нужное количество дистиллированной воды, не содержащей никаких примесей
Как домохозяйка использует при мытье посуды чистящие средства, так и автовладельцы могут заливать в бачок небольшое количество обычной автошампуни, что позволит без труда справляться с устаревшими, засохшими и трудновыводимыми загрязнениями, с которыми обычная вода справится не в состоянии. Отметим, что такую операцию следует проводить только летом. Зимой в бачок заливается такая же незамерзающая жидкость, как и в омыватель лобового стекла. Для неё никакие добавки не требуются – с задачей растворения застарелых загрязнений успешно справляется этилен. Кроме того, добавки неизвестного происхождения при попадании в насос могут замёрзнуть, что полностью выведет его из строя.
Не забывайте вовремя менять жидкость при смене сезона, особенно при переходе с тёплого на холодное время года.
Еще одна забота, связанная с уходом за фароомывателем – регулярная прочистка форсунок. Не забывайте протирать и фары, поскольку омыватель не обеспечивает идеально равномерной их очистки. Помните, что длительная работа насоса вхолостую может стать причиной его выхода из строя. Если система совмещённая – вы это заметите по отсутствию струи из форсунок головного омывателя, но в случае использования отдельного устройства вы не увидите, есть ли в системе жидкость. Так что регулярно проверяйте её уровень и при необходимости доливайте.
Периодически проверяйте надёжность всех креплений и осматривайте проводку на предмет наличия повреждений. Если обстоятельства не требуют использования омывателя фар, при длительном простое включайте их, даже если в этом нет необходимости, поскольку это нужно для очистки сопел форсунок.
Резюмируя вышесказанное, отметим, что омыватели фар – действительно нужное приспособление, но не следует рассчитывать на идеальное состояние рассеивателей фар – в конце концов, и дворники справляются со своей задачей отнюдь не идеально. А если ваш автомобиль оборудован ксеноновой оптикой, то фароомыватель вам просто необходим.
