Картер двигателя - что это, где расположен, для чего нужен — Словарь автомеханика

Картер — корпусная деталь, которая служит для опоры и защиты рабочих механизмов и хранения смазочного материала. Картер присутствует в конструкции двигателя, коробки передач и мостов. В автомобиле, сам термин “картер” предпочтительней касается именно картера двигателя, который также еще могут называть поддоном.

Для чего предназначен картер двигателя

Картер автомобильного двигателя выполняет несколько важных функций:

  • Хранение основного объема моторного масла, которое заливается в двигатель. Для этого предназначена нижняя часть детали — поддон, которая образует объемную полость. Масляный поддон оснащается пробкой, которая используется для слива отработанного масла.
  • Размещение и фиксация механизмов двигателя. В полости картера располагается коленчатый вал, закрепляется нижняя часть масляного насоса. К верхней части картера прикрепляется блок цилиндров.
  • Защита кривошипно-шатунного механизма и масляного насоса
    от механических повреждений и попадания загрязнителей.

Конструкция картера

Картер — это крупная полая деталь, которая соединяется с блоком цилиндров двигателя. Представляет собой корпус-резервуар с увеличенным поддоном для хранения масла. Имеет гладкую наружную поверхность или оребрение. Ребра и внутренние перегородки необходимы для увеличения жесткости, когда картер воспринимает дополнительную нагрузку от опирающихся на него механизмов.

Для герметизации установка производится через резиновую или силиконовую прокладку. Соединение с блоком является разъемным и выполняется при помощи болтов.

Основным материалом изготовления является листовая сталь. Нередко используются алюминиевые сплавы и нержавеющие стали. Одним из современных материалов для изготовления картера является легкий высокопрочный пластик, стойкий к воздействию высоких температур. Его применение ограничено по причине высокой стоимости. На старых двигателях часто устанавливались чугунные картеры, но по причине большого веса и повышенной хрупкости сегодня они не применяются.


Типы картеров

Картеры могут быть “мокрыми” или “сухими”.

Мокрые — это картеры большинства автомобилей, потому что в них масло самопроизвольно сливается по внутренним стенкам в поддон.

Сухие картеры применяются на некоторых внедорожниках и спортивных автомобилях. В таком варианте масло собирается в емкость, которая устанавливается отдельно, рядом с двигателем или на наружной поверхности картера. Это сделано для того, чтобы картер обеспечивал качественную смазку даже при прохождении крутых скоростных поворотов и при езде по наклонным поверхностям.

"Мокрый" картер

"Сухой" картер


Неисправности картера

С картером может быть только две проблемы.

Первая — физические повреждения, потому что масляный поддон картера находится вблизи дорожного покрытия. Он подвергается высокому риску повреждения при наезде на посторонние предметы или бордюры, езде по поврежденным участкам дороги, бездорожью. При повреждении поддона моторное масло вытечет, а система смазки подшипников коленчатого и распределительного валов перестанет работать.

При дальнейшей работе двигателя в таком состоянии произойдет заклинивание подшипников, что грозит повреждением двигателя!

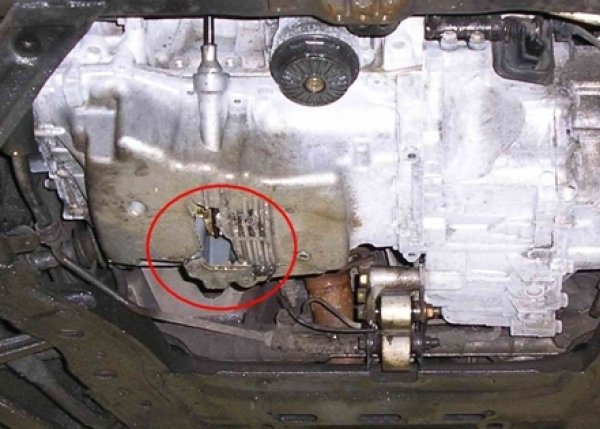

Физическое повреждение картера

Поэтому внизу двигателя устанавливают дополнительную защиту. Защита крепится к лонжеронам кузова и предохраняет картер от крупных камней, поврежденного дорожного покрытия, лежащих полицейских. Защиту изготавливают из прочной листовой стали или композитных материалов. Большинство вариантов защиты имеют прорези или люки, через которые осуществляется доступ к сливной пробке и масляному фильтру.

Вторая неисправность — это внешние подтекания и снижение уровня масла в результате износа прокладки картера. Проблема решается заменой прокладки. Четкого регламента у этой работы нет – меняют тогда, когда неисправность проявилась.

Связанные термины

что такое картер в машине

Картер мотора в автомобиле служит для установки коленчатого вала и остальных деталей двигателя. Отливается картер совместно с блоком цилиндров и внизу запирается поддоном, вы штампованным из листового металла.

Для жесткости внутри кратера изготовлены поперечные перегородки – ребра, в каких сделаны гнезда для распределительного вала и опорных подшипников коленчатого вала.

В местах где выходят концы коленчатого вала установлены масло уплотнительные прокладки в виде войлочных либо резиновых сальников и прокладок.

Поддон картера защищает кривошипно шатунный миханизм от попадания пыли и также являет собой резервуар для масла. Он закреплен к картеру болтами например Защита картера, для уплотнения ставится пробковая прокладка. Нижняя часть поддона оснащено пробкой для слива масла при замене.

Что касается карбюратора:

Золотниковое устройство двигателя регулирует режим отсоса картерных газов при разной частоте вращения коленчатого вала.

Он состоит из золотника 10 на оси 9 показанных на рисунке, дроссельной заслонки первичной камеры карбюратора и калиброванного отверстие 12.
При малой частоте вращения колен вала (при закрытых заслонках) разрежение на входе в карбюратор незначительное, и основная масса газов уходит по шлангу 1, потом через калиброванное отверстия 12 в за дроссельное место карбюратора. Калибровочное отверстие за дроссельной заслонкой.


С увеличением частоты вращения колен вала при открывании дроссельной заслонки золотник 10 поворачивается и открывает доп путь для газов по каналу 11. Отработанные газы отсасываются по шлангу 1. Полное количество отсасываемых газов возрастает.
При увеличение частоты вращения коленчатого вала (дроссельная заслонка карбюратора открыта) основная масса газов уходит в воздушный фильтр.
Картерные газы при работе мотора проходят через масло отделитель 7, где масло осаждается и стекает вниз по трубе 8. В шланге 5 поставлен пламе гаситель 4, не позволяющий прорываться пламени в картер.

назначение, конструкция, виды и характерные неисправности

Приблизительное понятие картера известно всем, кто хотя бы чуть-чуть изучал конструкцию двигателя внутреннего сгорания (ДВС). Но многие считают, что под ним скрывается лишь одна деталь, которая на самом деле называется поддоном картера. Более общее понятие скорее теоретическое, конкретной деталью или узлом не является, а означает всё пространство мотора, расположенное ниже цилиндров.

Содержание статьи:

Зачем двигателю нужен картер

В абсолютном большинстве моторов картер задействован для расположения в нём масляной ванны и ряда узлов, обеспечивающих работу системы смазки.

Но поскольку объём он занимает довольно значительный, то именно в нём располагаются многие другие механизмы:

  • коленчатый вал со своими подшипниками и отлитыми в блоке постелями крепления;
  • детали системы вентиляции образующихся при работе газов;
  • манжетные уплотнения в местах выхода переднего и заднего концов коленвала;
  • упорные полукольца, фиксирующие вал от продольного смещения;
  • масляный насос с фильтром грубой очистки;
  • балансирные валы, уравновешивающие кривошипно-шатунный механизм теоретически несбалансированных двигателей;
  • форсунки дополнительной смазки и охлаждения поршней;
  • масляный щуп и датчик уровня масла.

Устаревшие нижневальные моторы использовали также установленный в картере распредвал, а привод клапанов производился через идущие к головке блока толкатели в виде штанг.

Конструкция

Обычно картер состоит из нижней части отливки блока цилиндров и подсоединённого к нему через прокладку поддона.

Но встречаются и более сложные конструкции, где снизу к блоку прикручена промежуточная плита, закрывающая постели коленвала с коренными вкладышами. Так с уменьшением массы блока обеспечивается дополнительная жёсткость, важная для долговечной работы поршневой группы.

Это интересно: Как работает главный тормозной цилиндр

Особенно это важно для моторов, полностью изготовленных из лёгких сплавов, даже незаметные деформации блока приводят к неравномерному износу цилиндров и задирам.

Масляный насос устанавливается с переднего торца коленвала или под ним, в этом случае он приводится отдельной цепью от звёздочки вала.

Балансиры могут ставиться в постелях вала или объединяться в моноблок с нижним маслонасосом, образуя функционально законченный модуль.

Жёсткость конструкции обеспечивается литым оребрением и дополнительными перегородками, в которых могут быть сделаны отверстия для уменьшения насосных потерь от нижней части поршней.

Отвод тепла производится через циркуляцию масла, для чего иногда поддон также выполняется литым из лёгкого сплава с развитыми рёбрами охлаждения. Но чаще поддон отштампован из тонкой стали, так дешевле и надёжней при возможных ударах от наезда на препятствия.

Виды картеров

В зависимости от типа двигателя на картер могут возлагаться дополнительные функции.

Картер двухтактного двигателя

В двухтактных моторах картер используется для предварительного сжатия смеси. Она всасывается в подпоршневое пространство при такте сжатия в цилиндре.

Во время движения поршня вниз давление под ним повышается, и как только откроется перепускной канал в нижней зоне цилиндра, топливо в смеси с воздухом устремляется к камере сгорания.

Отсюда требования к герметичности картера, наличию клапана на впуске и качественным уплотнениям носков коленвала.

Масляная ванна отсутствует, а смазка осуществляется добавкой к рабочей смеси некоторого количества специального двухтактного масла, которое затем сгорает вместе с бензином.

Картер четырёхтактного двигателя

При четырёхтактном цикле топливо в картер может попасть лишь при возникновении неисправностей. В нормальных условиях он служит для хранения масляной ванны, куда оно стекает, пройдя через каналы и пары трения.

В нижней точке поддона располагается масляный заборник насоса с сетчатым фильтром грубой очистки. Между противовесами коленвала и зеркалом масла соблюдается определённое расстояние, чтобы не допускать вспенивания при контактах.

Картер оппозитного двигателя

В оппозитных моторах картер является основным силовым элементом, придающим жёсткость всему блоку. При этом он компактен, что предоставляет одно из преимуществ автомобильного «боксёра» — малую габаритную высоту, что даёт снижение общего центра масс автомобиля.

Что такое сухой картер

Содержать масло в виде ванны, наполненной до определённого уровня, можно лишь в статических или близких к тому условиях. Спортивные автомобили ничего подобного обеспечить не могут, они испытывают постоянные сильные ускорения по всем направлениям, отчего масло попадает куда угодно, только не к приёмнику маслонасоса на дне поддона.

Поэтому система смазки там выполняется с так называемым сухим картером, когда масло не задерживается внизу, а сразу же подхватывается несколькими мощными насосами, отделяется от воздуха и нагнетается к потребителям.

Система сильно усложняется, но иного выхода нет. Как и в авиации, где понятие верха и низа вообще может отсутствовать, двигатель должен работать и в перевёрнутом полёте.

Характерные поломки

Основная проблема с картером – это наезд им на препятствие, после чего на поддоне в лучшем случае образуется вмятина. В худшем он треснет или сдвинется, двигатель потеряет масло, а без него жить ему останется считанные секунды.

Перед водителем на щитке приборов загорится красный индикатор, после чего надо немедленно заглушить двигатель, не дожидаясь его превращения в монолит.

Иногда случается, что картер после удара цел, но лампочка всё равно сигнализирует о падении давления. Это означает, что упругая деформация поддона вызвала поломку трубки маслоприёмника, который часто изготовлен из алюминиевого сплава.

По теме: Что такое компрессия, детонация двигателя и на что она влияет

Насос будет захватывать воздух, и работа системы смазки нарушится. Результат тот же – без ремонта своим ходом двигаться нельзя.

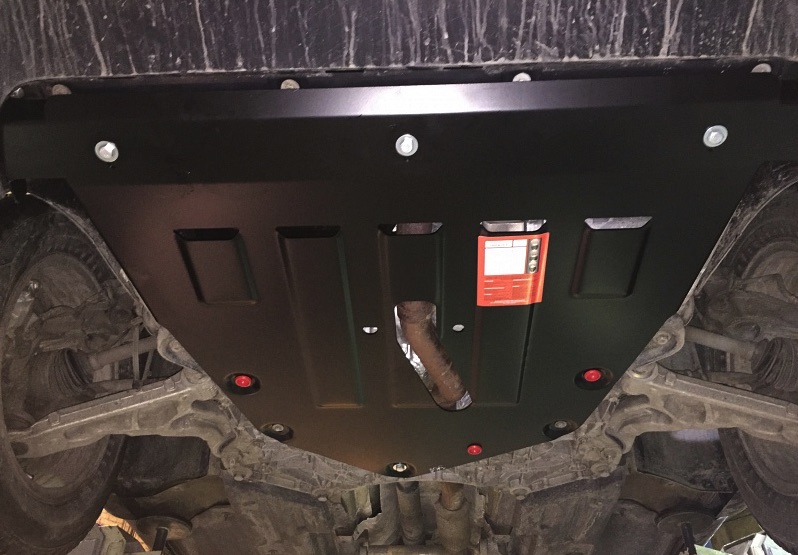

Защита картера двигателя

Каким бы ни был дорожный просвет автомобиля, препятствие всё равно может оказаться непреодолимым. Чтобы избежать эвакуации и ремонта в каждом таком случае, картер стремятся защитить.

На легковых автомобилях и кроссоверах, в отличие от внедорожников, защита делается максимум от брызг из-под колёс. Пластиковые щитки при наезде на камень не помогут. Поэтому в качестве дополнительного оборудования устанавливается металлическая жёсткая защита.

Пробить можно и её, но имея рёбра жёсткости и будучи прикреплённой к силовому подрамнику, такая конструкция сработает подобно лыже, приподняв весь передок автомобиля. Вероятность выживания для мотора значительно увеличивается.

Лист защиты изготавливается из стального штампованного листа, толщиной 2-3 миллиметра, или примерно вдвое более толстого алюминия. Последний вариант легче, но заметно дороже.

Желающие заплатить за высокие технологии могут использовать кевлар. При обслуживании двигателя защитный лист достаточно легко снимается, а сделанные в нём прорези и отверстия обеспечивают необходимый обмен теплом, перегревать масло очень нежелательно.

Что такое автомобильный картер? Особенности и назначение

Описание и характеристики картера авто: кто придумал картер, особенности и назначение, виды, уход, фото. Видео про сухой картер.

Некоторые автомобильные агрегаты, такие как мотор, КПП, сцепление облачаются в корпус, именуемый также картером. Он защищает внутренние элементы от повреждений, хранит масло да и просто служит платформой для крепления отдельных деталей устройства. О том, какие картеры могут находиться в машине – далее в обзоре.

Кто придумал картер

Своим появлением это устройство обязано англичанину Джону Харрисону Картеру. Этот инженер в 1889 году изобрёл корпус для цепи велосипеда Sunbeam, ставший первым картером. Такое изделие хранило масло, а также оберегало велоцепь от нежелательных воздействий.

Со временем картер нашёл своё применение и в автомобильной технике, став, можно сказать, неотъемлемой её частью. Такие детали применяются практически на всех элементах машины, использующих масло. Ну, а на моторе – в первую очередь.

Картер автомобильного двигателя

В основном под понятием «картер» автолюбители подразумевают именно корпус мотора. Такая оболочка укрывает блок цилиндров, различные валы и содержит масляный поддон. Впрочем, конструкция кожуха двигателя во многом зависит от размера самого силового агрегата.

В не слишком больших двигателях корпус компонует детали в общий агрегат и выполняется в виде литого изделия – блок-картера. Часто в его состав входят и гильзы цилиндров.

Кроме того, корпус лёгкого 2-тактного мотора, содержащего несколько цилиндров, бывает разделён на герметичные блоки, как это реализовано у автомобилей Wartburg, Trabant или DKW. Такие отсеки связаны со своими цилиндрами посредством персональных каналов. При данной конструкции силовой агрегат смазывается «двухтактной смесью», добавляемой в топливо.

Но уже для моторов, имеющих средние габариты, отлить картер как единое изделие не так-то просто, а для крупных – и подавно. Неудивительно, что корпуса силовых установок больших размеров обычно собираются из отдельных частей, соединённых крепёжными элементами или просто сваренных. Причём, в подобных агрегатах объём полости порой достигает нескольких кубометров!

К тому же, в моторах средней категории, а тем более в «тяжеловесах» типа Sulzer, ДКРН, Burmeister & Wain нашла своё применение конструкция с отдельной ёмкостью для масла, именуемая «сухим картером». Спорткары и крутые внедорожники оснащаются двигателями как раз такой разновидности.

Картером сухого типа обладают также и некоторые мотоциклы. Подобная конструкция используется, когда габаритный масляный поддон разместить в корпусе мотора проблематично, или на моделях, предназначенных для бездорожья, а также гонок эндуро. Даже если такой «байк» будет лежать на боку, его мотор не будет испытывать недостатка в масле.

Из чего делают картер

В основном из алюминиевого сплава или стали. Раньше активно применялся чугун, теперь это редкость. На некоторых европейских авто встречаются даже картеры с элементами из термостойкого пластика. Иногда с целью повышения жёсткости конструкции корпус мотора дополняют рёбрами.

Поддон для масла также отливают из алюминия или изготавливают из стали штамповочным способом. Причём, такая ёмкость, выполненная из алюминия, лучше охлаждает двигатель, но при этом имеет более высокую стоимость, менее прочна и слабо поддаётся ремонту. Кстати, отработанное масло сливают из картера через находящуюся на нём специальную пробку.

Картеры трансмиссии

Однако, корпус двигателя – если и главный, то, как правило, не единственный картер, входящий в состав автомобиля. У современных машин обычно имеется несколько таких изделий, причём, в большинстве своём они относятся к трансмиссии. В частности, к следующим элементам:

  • КПП;
  • сцеплению;
  • ведущему мосту;
  • раздаточной коробке.

Каждый из картеров этой группы имеет своё предназначение и особенности конструкции. Однако если не учитывать корпус системы сцепления, можно обозначить элементы, общие для всех этих изделий:

  • заливная часть, через которую вносится смазывающее вещество;
  • устройство для слива ненужной смазки;
  • сапун, приводящий давление в картере в соответствие атмосферному, тем самым предотвращающий протекание масла в местах стыков при слишком высоком значении этого показателя, вызванном высокой температурой корпуса.
  • отверстия для валов и уплотнителей.

Картер КПП и раздаточной коробки

Это кожух коробки передач, а для полноприводных авто – ещё и раздаточной коробки. Одно из основных его назначений – обеспечение этих устройств смазывающим веществом.

В настоящее время среди оболочек этих устройств превалируют чугунные или алюминиевые изделия, выполненные как единое целое. Такие картеры можно разделить на 2 вида, исходя из места расположения крышки:

  • верх изделия;
  • торец с другой стороны от сцепления.

Размещение крышки сверху присуще старым коробкам, для современных же характерно нахождение её сбоку. Механические коробки с такой конструкцией в настоящее время часто устанавливаются на грузовиках. Причём, некоторые грузовые машины оборудованы отдельными корпусами сцепления, делителя и КПП. Ну, а картер «автомата» нередко бывает объединён с аналогичной частью гидротрансформатора.

А ещё на корпусе КПП имеются участки для подключения устройства, переключающего скорости, а также разных датчиков, в частности – сопряжённого со спидометром.

Картер сцепления

В трансмиссии имеется только один сухой картер, и это корпус сцепления, расположенный между мотором и КПП. При штатном функционировании автомобиля в этом изделии не должны находиться ни масло, ни другие жидкие вещества.

На данном корпусе могут быть установлены приспособления для наблюдения за сцеплением и его настройки, правда, так бывает не всегда. А в машинах с автоматической КПП кожух сцепления заменён на аналогичную деталь для гидротрансформатора.

Картер ведущего моста

Это изделие объединяет главную передачу, межколёсный, а для трёхосных грузовых машин – межосевой дифференциал, колёсные передачи и колёсные же редукторы при наличии таковых. Можно выделить 2 основных вида мостовых кожухов:

  1. Разрезной, или разъёмный – состоящий из двух отлитых частей, соединённых вертикально. Он свойственен старым машинам, хотя всё ещё устанавливается на УАЗах и ряде российских грузовиков средней тоннажности.
  2. Неразъёмный, свойственный современным авто. Одна или две его стороны накрываются штампованными крышками, которые могут находиться в передней, задней либо нижней части корпуса.

При этом мостовые балки, называемые «чулками», представляют собой либо самостоятельные детали, запрессованные в корпус, либо образуют с ним единое изделие.

Последнюю разновидность кожуха называют «банджо» из-за похожей формы. Ну, а в некоторых мостах – например, у УАЗов, в ряде грузовиков и машин с высокими внедорожными качествами, картер обладает формулой «3 в 1». К нему относятся центральный картер главной передачи и дифференциала, плюс ещё два – колёсных редукторов.

Уход за картерами

Масляный поддон картера мотора находится недалеко от поверхности трассы, поэтому его можно запросто деформировать при помощи предметов, попадающихся на пути, или неровностей на бездорожье. Последствия таковы: масло вытекает из мотора, подшипники распределительного и коленчатого вала остаются без смазки. Дальнейшее продолжение езды в таких условиях чревато износом и заклиниванием подшипников скольжения.

Во избежание такого кошмара под мотором автомобиля монтируется защита картера, изготавливаемая из металла высокой прочности или композитного вещества. Такая деталь присоединяется к лонжеронам кузова и надёжно защищает картер от контакта с камнями, бордюрами или «лежачими полицейскими».

Иногда подобные приспособления снабжают отверстиями, открывающими путь к сливной пробке, а также лючками, дающими возможность замены масляного фильтра. Кроме того, защитная пластина делает затруднительным для недоброжелателей доступ в подкапотный отсек, тем самым снижая их шансы на угон автомобиля.

Если в же в поддоне картера мотора всё же возникла трещина, то этот дефект можно попробовать исправить путём сварки, электрической или газовой для стальных корпусов, а также исключительно аргоновой – для алюминиевых. Ещё в магазинах можно найти специальные герметики для поддонов, но такие средства скорее всего будут эффективны только до следующего удара.

В крайнем случае, может потребоваться замена поддона, что, впрочем, не является архисложной задачей. Для этого сливается старое масло, если оно ещё не вытекло через пробоину, снимаются крепёжные болты и монтируется новый поддон. Кстати, если менять поддон, то вместе с ним желательно заменить и его прокладку.

Что касается картеров трансмиссии, то они представляют собой вылитые из металла или штампованные изделия, причём, уход за этими кожухами требуется минимальный. Но для того, чтобы они качественно выполняли свои функции, автовладельцам всё же следует:

  • следить, не протекает ли масло через стыки картера, о чём также могут сообщить масляные следы под машиной при продолжительном нахождении транспортного средства на одном месте;
  • своевременно выявлять на картерах возможные повреждения;
  • в зависимости от модели автомобиля и условий его эксплуатации, через каждые 4-15 тыс. км езды осуществлять прочистку или промывку сапунов;
  • при сливе отработанного масла очищать сливную пробку от грязи и металлической стружки.

Если картер был разобран, то при последующей его сборке болтовым соединениям следует придать степень затяжки, предусмотренную инструкцией. Также иногда требуется установить на корпус новые прокладки. Немаловажна и степень надёжности крепления самого изделия к несущей поверхности машины.

А в общем, картеры трансмиссии отличаются выносливостью и долгим сроком эксплуатации, так что лишними хлопотами автолюбителей обременяют очень редко.

Заключение

Картеры бывают разные, и все они требуют ухода, хотя и отличающегося по степени сложности. Наиболее уязвимой частью корпуса двигателя считается масляный поддон, поэтому за ним нужен особый присмотр. Трансмиссионные картеры надёжны сами по себе, но и о них автолюбителям забывать не стоит.

Видео про сухой картер:

Описание и характеристики картера авто: кто придумал картер, особенности и назначение, виды, уход, фото. Видео про сухой картер.

||list|

  1. Кто придумал картер
  2. Картер автомобильного двигателя
  3. Из чего делают картер
  4. Картеры трансмиссии
  5. Картер КПП и раздаточной коробки
  6. Картер сцепления
  7. Картер ведущего моста
  8. Уход за картерами
  9. Видео про сухой картер

Картер в машине это

Ка́ртер (от фамилии английского инженера Картера (англ. John Harrison Carter (1816—1896) ), впервые предложившего кожух для защиты и смазки цепи велосипеда Sunbeam [en] в 1889 году [1] ) — основная корпусная деталь машин или механизмов (двигателя, редуктора, например коробки передач), коробчатого строения, предназначенная для опоры рабочих деталей, их защиты и размещения запаса смазочного масла. Нижняя часть картера автомобильного двигателя — поддон — также используется как резервуар для моторного масла.

Картер двигателя внутреннего сгорания [ править | править код ]

Картер является основной корпусной деталью двигателя. Изолированное внутреннее пространство картера образует самую большую полость в двигателе, содержащую коленчатый вал. Верхняя часть картера содержит блок цилиндров.

В небольших двигателях, как бензиновых, так и дизельных, картер играет роль корпуса, объединяющего двигатель в единое целое, и представляет собой одну литую деталь — блок-картер. Часто в таком картере заодно отливаются и гильзы цилиндров.

Но уже в среднем двигателе отливка картера требуемых размеров как единой детали оказывается технически проблематичной задачей, в крупных двигателях — практически неразрешимой. Поэтому в таких двигателях основной несущий элемент — рама двигателя, а картер, как правило, представляет собой набор сварных или литых стоек, соединённых либо анкерными связями, либо болтами, а иногда — сваркой. Помимо рамовых подшипников в полости картера размещаются направляющие крейцкопфов.

В лёгком карбюраторном двухтактном двигателе картер не только является корпусом, но при наличии кривошипно-камерной продувки служит важнейшим элементом газораспределения. В картер подаётся горючая смесь, из него она под давлением, создаваемым движущимся вниз поршнем, подаётся через перепускные каналы в цилиндры. Поэтому лёгкий многоцилиндровый двухтактный двигатель имеет разделение полости картера на герметичные подцилиндровые секции («Wartburg», «Trabant», DKW), каждая из них связана индивидуальными продувочными каналами со своим цилиндром. Смазка двигателя в этом случае осуществляется за счёт специального масла, добавляемого в топливо (так называемая «двухтактная смесь»).

При увеличении габаритов двигателя ёмкость полости картера может исчисляться кубометрами. Поэтому уже в средних (двухтактные Д100, 14Д40, четырёхтактные М-756, семейства Д-49, В-2), а тем более в тяжёлых двигателях («Зульцер», ДКРН, «Бурмейстер и Вайн») используется циркуляционная система смазки с сухим картером, имеющая отдельный резервуар для масла (средние и тяжёлые двухтактные двигатели с прямоточной продувкой «Зульцер» и др. )

Данная схема получила распространение и в поршневой авиации. Моторное масло из поддона отсасывалось масляным насосом в масляный бак, который мог находиться в удобном месте и иметь очень большой объём (сотни литров, расход масла в дальних многочасовых перелётах мог быть очень велик, а также самолёты могли участвовать в воздушных боях, подвергаться обстрелу зенитных орудий, при этом получать пробоины в маслопроводах). Удалённый от двигателя маслобак не увеличивал габаритные размеры мотогондолы. Для подачи масла в двигатель служил второй масляный насос.

Ряд мотоциклетных двигателей также имеет систему смазки с «сухим картером», масляный бак может быть встроен в трубчатую раму. Данная схема применяется когда объёмный масляный поддон установить на двигатель затруднительно или когда мотоцикл эксплуатируется в сложных дорожных условиях, например, эндуро. Если мотоцикл оказывается «лежащим на боку», двигатель не испытывает «масляного голодания».

В двигателе внутреннего сгорания наряду с такими деталями, как поршни, шатуны, блок двигателя, есть и еще одна очень важная деталь. Это картер. Далеко не все автовладельцы знают, что такое картер и как он выглядит. Попытаемся восполнить этот пробел. Рассмотрим, где установлена данная деталь, узнаем о том, как влияет данный элемент на работу двигателя, как устроен картер и какие существуют его виды.

Что это?

Давайте рассмотрим, что такое картер двигателя. Это одна из самых больших полых деталей, неподвижно закрепленная на блоке цилиндров. Элемент закрепляется при помощи болтового соединения через прокладку из силикона или резины. Корпус изготавливается из металла, хотя на многих современных авто уже есть и пластиковые изделия. Пластик используют для облегчения веса автомобиля.

Картер в двигателе выполняет важную задачу – в нем хранится моторное масло, залитое в двигатель. Внутри могут быть установлены самые разные детали – к примеру, нижняя часть маслонасоса. Картер есть не только у двигателя. Такие детали можно встретить на КПП, на мостах и в любых механизмах, куда заливается масло. Вот что такое картер в общем. Однако следует понимать, что данная деталь может несущественно отличаться от других типов поддонов. Отличия могут быть в форме, а также в материале, из которого изготовлена деталь.

История

Человечество должно благодарить за изобретение картера американского инженера Харрисона Картера. Он создал данную деталь еще в 1889 году. Изначально эта разработка предназначалась для двухколесного велосипеда. Инженеру был необходим резервуар, где бы можно было хранить смазочные материалы для велосипедной цепи. Кроме того, данная емкость должна была защищать масло от попадания туда влаги и грязи.

Все существующие картеры двигателя в автомобиле разделяются на несколько типов. Конкретный тип данной детали зависит от того, на каком моторе деталь устанавливается. Можно выделить поддоны для двухтактных моторов, а также четырехтактных. Отличие этих картеров в устройстве самого двигателя. Поддон может быть как разъемным, так и неразъемным. Также он может являться частью картера, а не только емкостью для масла.

Особенности картеров для двухтактного ДВС

Это первый тип поддона двигателя автомобиля. Его особенность в том, что он составляет единое целое с двигателем. Это неотъемлемая часть корпуса и один из компонентов системы питания ДВС автомобиля. Внутри картера двухтактного мотора, в отличие от четырехтактного двигателя, готовится топливная смесь. Затем порция этой смеси будет направлена в цилиндры.

Отличие этой системы от четырехтактных ДВС в том, что в данной установке масло непосредственно контактирует с бензином. Смесь приготавливается в данном резервуаре, тем самым не только питая ДВС автомобиля, но и смазывая детали цилиндропоршневой группы.

Именно по причине того, что внутри мотора топливо смешивается с маслом, выхлопные газы двухтактного двигателя более дымные, а цвет их темнее. Выхлоп имеет синий оттенок – это очень характерный цвет выхлопа для мототехники. Нужно заметить, что в двухтактных двигателях внутреннего сгорания свечи работают гораздо меньше, чем в четырехтактных моторах. Сейчас уже трудно отыскать в продаже эти моторы на мототранспорт ввиду того, что такой ДВС имеет низкую эффективность.

Картер для четырехтактных силовых агрегатов

Мы выше рассмотрели, что такое картер, и теперь разберемся с поддонами для четырехтактных ДВС автомобиля. Здесь задача элемента, скорее, второстепенная, вспомогательная. В данных двигателях картер выполняет функцию резервуара для масла и все. Это обусловлено тем, что в четырехтактном ДВС смазка практически не может попадать в цилиндры. А выхлоп, который вырабатывает двигатель, значительно светлее. Кроме того, состав выхлопных газов четырехтактного двигателя также чище по сравнению с двухтактным. Четырехтактные двигатели нередко снабжены катализатором.

Материалы

Кроме того что поддоны делятся по способу монтажа на блок цилиндров, данная деталь также классифицируется по устройству и материалам. Если говорить о материалах поддона четырехтактного ДВС, а мы уже знаем, что такое картер двигателя в автомобиле, то данные детали чаще всего изготавливают из алюминиевых сплавов и нержавеющих сталей. Очень редко можно встретить чугунный поддон. Ранее это не было редкостью, но сейчас в современном автомобилестроении от чугуна отказываются ввиду его большого веса.

Кроме традиционного металла, в автомобилях последних поколений встречаются и пластиковые поддоны. На самом деле материал не имеет ничего общего с обычным пластиком. Это специальный состав, который легко выдерживает воздействие высоких температур. Пластиковый картер хорош тем, что имеет меньший вес.

Устройство

В целом мы знаем, что такое картер. Теперь познакомимся с его внешним видом. Зачастую на большинстве моделей авто эта деталь имеет вид прямоугольного резервуара небольших размеров. Цвет его чаще всего черный. Многие производители авто защищают данный резервуар пластиковыми или металлическими листами – это так называемая защита картера.

Некоторые элементы могут иметь дополнительные ребра жесткости – они расположены чаще всего по всей поверхности. Эти ребра нужны для придания жесткости, особенно если поддон выполняет и другие функции – например, является частью двигателя. Это хорошо видно на фото. Что такое картер двигателя автомобиля, мы уже знаем. Рассмотрим и другой вид данной детали.

Сухой тип

На большинстве гражданских автомобилей система смазки предусматривает мокрый картер. В данном случае в поддоне содержится масло. Однако на гоночных, спортивных авто и некоторых внедорожниках такая система не используется. Это связано с тем, что на высоких скоростях при вхождении в повороты, при резких ускорениях и торможениях, на подъемах масло в двигателе плещется от одного края к другому. При этом существует риск, что маслоприемник оголится, а смазка начнет пениться. Это приведет к масляному голоданию мотора. Также упадет давление в смазочной системе. В результате возможен перегрев или выход двигателя из строя. В данном случае картер как раз и является той самой неразъемной частью силового агрегата.

Принципиальное отличие в том, что масло находится в специальном резервуаре, где полостью исключено взбалтывание. Смазка к ответственным узлам подается посредством насоса. При работе двигателя она будет стекать в поддон. Чтобы смазка могла попасть обратно в масляный резервуар, в картере установлен специальный откачивающий насос. Вот что такое картер сухого типа.

Плюсы и минусы сухого типа

Основной плюс такой системы смазки – это возможность бесперебойной подачи масла в нуждающиеся узлы мотора. При этом давление его будет постоянным при любых условиях. Масло будет лучше охлаждаться и не смешается с картерными газами. Размер поддона меньше, а это уменьшает габариты самого двигателя. Мотор можно устанавливать ниже. Аэродинамика на таких машинах значительно лучше. Коленвал при работе двигателя не испытывает сопротивления, и можно тем самым выиграть драгоценные лошадиные силы. Масло не разбрызгивается, за счет чего снижается его расход.

Заключение

Итак, мы рассмотрели, что такое картер двигателя автомобиля. Как видите, это очень важная деталь в конструкции транспортного средства.

Конструкция автомобильного мотора состоит из множества деталей. Все они необходимы для качественной работы силового агрегата. Основным элементом конструкции является картер двигателя, представляющий не что иное, как его корпус, в котором размещены и работают все элементы. Помимо основной нагрузки, корпус движка играет большую роль по смазыванию маслом всех вращающихся деталей. В стенках картера предусмотрены специальные каналы, по которым подаётся или стекается моторное масло. На его верхнюю часть устанавливается головка блока цилиндров, а нижняя часть закрывается поддоном.

Конструкция

Материалом для производства корпуса силового агрегата является сплав алюминия с другими крепкими металлами. Это позволяет сделать корпус лёгким, прочным, хорошо отводящим повышенную температуру. Нижнюю часть закрывает поддон картера двигателя, который, помимо защитных функций, служит ёмкостью для стекающего вниз масла. Крепится поддон с помощью болтов, а между ним и картером находится прокладка, предотвращающая утечку масла через место стыка поддона с корпусом движка. Для улучшения жёсткости конструкции предусмотрены отливы, играющие роль рёбер жёсткости и служащие посадочным местом для коленвала.

Коленчатый вал удерживается на рабочем месте специальными крышками, называемыми коренными. Они прикручиваются к корпусу силового агрегата специальными болтами. Выступающие наружу части вала закрываются крышками, которые называются передней и задней. Они снабжены сальниками для предотвращения вытекания моторного масла. Помимо коленчатого, в картере присутствуют также промежуточные валы, предназначение которых заключено в балансировке работы агрегата.

С наружной стороны картер двигателя имеет несколько отливов для усиления посадочного места стартёра, генератора, компрессора кондиционера и помпы системы охлаждения. К задней части прикручивается коробка передач, а места стыковки также усилены дополнительными отливами.

Сверху на картер устанавливается головка блока цилиндров, удерживающаяся на нём с помощью болтов или металлических шпилек с нарезанной на них резьбой. Во избежание утечек с места стыковки корпуса мотора и головки блока проложена прокладка картера двигателя. Она предотвращает утечку наружу охлаждающей жидкости.

Особенности работы

В корпусе агрегата предусмотрены разные каналы, предназначенные для протекания масла и охлаждающей жидкости. Моторное масло находится в поддоне в то время, когда двигатель машины не работает. Наличие прокладок между картером и разными крышками не позволяет маслу вытечь наружу. Для обеспечения смазки крутящихся деталей агрегата в поддоне размещён маслозаборник. Масляный насос начинает работу вместе с заведённым мотором, обеспечивая подачу смазки всем необходимым валам и деталям по каналам картера. Во время работы трущихся друг о друга металлических деталей в поддоне скапливается стружка, что может привести к засорению масляных каналов. Чтобы этого не случилось, на дно поддона устанавливается небольшой магнит, который собирает всю стружку на себя.

При работе мотора внутрь картера проникают выхлопные газы, их ещё называют картерными, что негативно сказывается на работе мотора и всех его деталей. Для отвода их в конструкции предусмотрена вентиляция картера двигателя, способствующая выходу излишков газа обратно к выхлопной системе. А также с помощью вентиляции осуществляется подача части газов к системе топливного впрыска в камеру сгорания, что улучшает сгораемость топливной смеси, значительно снижает нагрузку на прокладку поддона двигателя и все маслоотражательные сальники. Засорение системы вентиляции приводит к выходу из строя всего силового агрегата.

Характерные поломки

Во время работы мотора его корпус сильно нагревается. Для понижения температуры в нём предусмотрены каналы для охлаждающей жидкости. Циркуляцию жидкости обеспечивает помпа. Проходя по всему контуру корпуса, горячая жидкость поступает в радиатор системы охлаждения, где, остыв, подаётся обратно в мотор. Важным моментом в системе охлаждения является состояние жидкости. Она имеет свойство терять свои теплоотводящие характеристики. Поэтому её необходимо вовремя менять, если этого не сделать, двигатель будет работать на повышенной температуре, что приведёт к его заклиниванию или в картере может образоваться трещина.

Ещё одной характерной поломкой картера является следствие несвоевременной замены моторного масла, имеющего определённый ресурс пользования, составляющий десять тысяч километров пробега автомобиля. По истечении этого срока моторное масло начинает терять свои свойства и трущиеся металлические детали не получают должной смазки. Это влечёт за собой повышенный износ и образование большого количества металлической стружки, забивающейся между трущихся элементов, что приводит к заклиниванию двигателя. Заклинившие детали ломаются и могут повредить внутреннюю часть картера, а также, что бывает довольно часто, сломанный пополам шатун поршня пробивает корпус мотора и это приводит к его дорогостоящей замене.

Причиной поломки картера двигателя может послужить и отсутствие на автомобиле так называемой защиты поддона. Это металлический щит, который прикручивается к кузову автомобиля внизу моторного отсека. Он защищает поддон от возможного повреждения во время наезда на препятствие, лежащее посреди дороги, или от удара о край дорожного ухаба. Отсутствие защиты способно причинить поддону двигателя значительный ущерб от попадания в него какого-нибудь твёрдого предмета, который может пробить сквозную дыру. Вследствие этого из поддона вытечет всё масло и мотор заклинит, а сломавшийся шатун, как было описано выше, может пробить в картере дыру. Так что не стоит пренебрегать установкой защитного металлического щита, который при столкновении с препятствием весь удар примет на себя.

Картер двигателя является едва ли не главным конструктивным элементом. Обладая очень крепким материалом изготовления, он довольно чувствителен к внимательному уходу за автомобилем. При должном отношении к техническому обслуживанию картер будет самой долго эксплуатируемой деталью. А при небрежном отношении он быстро выйдет из строя, а ремонт или замена приведут к большим финансовым затратам.

Напишите нам, если статья оказалась полезной.

Статья про защиту картера зимой от автосервиса Виват-Авто

Мы привыкли, что защита картера нужна внедорожникам, которые ездят по бездорожью. Но это не так. Зимой, когда дороги даже в черте города становятся труднопроходимыми, такая защита не помешает и легковому автомобилю. Ведь при неудачном наезде на глыбу льда или снежный бугор можно повредить машину, в результате понадобится качественный ремонт двигателя автомобиля.

Поэтому сейчас устанавливают защиту картера из стальных и алюминиевых листов толщиной в 2-3 мм. Мастера тщательно измеряют, вырезают, сгибают и закрепляют изделие под днище автомобиля под двигатель. В такой защитой мотору не страшны неприятности в виде неубранных снега и льда.

Другой вариант решения проблемы – монтаж “фирменной” защиты картера на штатные крепежные элементы кузова. В результате не затрагиваются важные автомобильные узлы, а грязь, снег и камешки не попадают в зазор между изделием и днищем машины.

Если такую защиту картера изготовить кустарным методом, она справится с поставленной задачей. Но при этом для крепежа используются саморезы. Просверленные для этого отверстия в днище со временем испытывает негативное влияние коррозийных процессов.

Часть автолюбителей опасается, что из-за такой защиты двигатель сильно перегревается летом. Это отчасти так, если машина стоит в длительных пробках в сильную жару. Но это проблема касается всех машин, а не только тех, которые оснащены защитой картера. Поэтому для защиты от перегрева обращайте внимание на работу термостата и чистоту радиатора охлаждения.

Чтобы установленная защита не препятствовала замене масла в ней делается специальный заворачивающийся люк. В итоге процедура замены масла ничуть не усложняется, зато вы будете уверены в сохранности двигателя автомобиля на любой дороге круглый год.

Для установки защиты картера и по другим вопросам обслуживания машины обращайтесь в проверенный сервис. Здесь окажут и другие работы, например, проведут ремонт робота Ярис или осуществят заправку кондиционеров автомобиля.

Как отремонтировать треснутый блок (картер) двигателя автомобиля.

В этой статье мы рассмотрим как отремонтировать треснутый блок (картер) двигателя своими силами. Причём рассмотрим два варианта ремонта, один из которых более простой и его можно осуществить даже в дальней поездке, и считать как временный, чтобы доехать домой своим ходом. А второй более основательный, который позволит картеру отработать до конца дней автомобиля.

В статье не будет рассматриваться ремонт трещины в блоке, например из-за заморозки не слитой воды зимой, или плохого тосола, подкрашенного зелёнкой. Такой ремонт не сложен и осуществляется он простой заваркой или заделкой трещины холодной сваркой . Мы рассмотрим более серьёзный случай повреждения картера, который на водительском слэнге называется рука дружбы.

Такое повреждение случается, когда в моторе начинает стучать шатун (чаще из-за закупорки масляного канала и недостатка смазки между его нижней головкой и шейкой коленвала), а водитель вместо того, чтобы заглушить двигатель, продолжает двигаться дальше, думая «надо же дотянуть до гаража».

В некоторых редких случаях, (при большой халатности водителя) когда нижняя головка шатуна не заклинивается на шейке коленвала, а просто сильно разбивается, а поршень подлетает выше ВМТ, и разбивается о поверхность камеры сгорания головки цилиндров (как отремонтировать головку читаем вот тут). Осколки поршня сыпятся в картер двигателя, а шатун с большой скоростью бьёт по гильзе цилиндра, и пробивает пробоину в рубашке охлаждения.

Такой блок цилиндров ремонтируют «сухой» вставкой, сделанной из специального чугуна, которую запрессовывают с натягом в нагретый в печи блок двигателя. Но в большинстве случаев (примерно 70%) нижняя головка шатуна портится от ударов коленвала изнутри и обрывается, слетая с шейки коленвала с большой скоростью. Мощный удар верхней головкой шатуна приходится в нижнюю часть картера блока цилиндров, и в результате образуется сквозная пробоина, с торчащим из неё покорёженным шатуном.

И именно такую пробоину отремонтировать проще всего, даже в полевых условиях, а более качественный ремонт можно сделать в обычном гараже. Конечно потребуется хороший сварщик, но его легко найти в любом автосервисе.

Такая же пробоина может получится, когда нижнюю головку шатуна, от сухого трения и сильного нагрева (проплавления вкладышей), прихватывает как электросваркой к шейке коленчатого вала и заклинивший шатун проламывая своей верхней головкой и поршень и картер, выходит наружу. А в стенке картера образуется приличная дыра (см. фото 1). Картер с таким повреждением многие водители сдают на цветмет, а потом полностью отдаются поискам нового блока или двигателя, и с головой окунаются в «геморой» по переоформлению.

В большинстве стран таких проблем нет, так как двигатель является там обычной запчастью и его можно менять без траты времени в МРЭО. Нашим блюстителям такие удобства для людей очень не выгодны, ведь сколько можно денежек потерять казне, если отменить бесполезное переоформление мотора. Но этого тупизма можно избежать, если отремонтировать родной картер.

Конечно не все повреждения картера, но всё таки большинство их них, можно отремонтировать несколькими способами, и первым из них, как я уже говорил, можно произвести ремонт даже в полевых условиях, чтобы благополучно добраться своим ходом до гаража или автосервиса.

И если в дальнем путешествии на вашем автомобиле случилась беда и шатун вашего двигателя протянул руку дружбы, то не стоит отчаиваться, так как даже такое серьёзное повреждение, не означает конец путешествия. Потребуется ремонт, но осуществить его можно будет и «на коленке» , в условиях путешествия.

Для начала нужно будет слить масло и демонтировать поддон и головку двигателя, что бы вынуть из блока шатун с убитым поршнем, или найти его осколки в поддоне. Нужно будет поддомкратить кузов (не забудьте на всякий случай подложить что то под кузов) и лечь под машину, чтобы раскрутить шатунные болты и извлечь прикипевший шатун.

Затем нужно будет заблокировать (заткнуть) масляную магистраль, подходящую к вкладышам убитого шатуна. Для этого в шейке коленвала находим отверстие для подачи масла к парам трения (шатунные вкладыши и шейка коленвала), и в это отверстие плотно забиваем деревянный клинышек (пробку). А выступающую часть пробки нужно срезать острым ножом.

Для верности (чтобы пробка не вылетела от действия центробежной силы) фиксируем её, намотав на шейку коленвала несколько витков проволоки, но так чтобы она перекрыла своими витками деревянный клинышек (пробку). Далее нужно будет удалить штанги толкателей клапанов того цилиндра, шатун которого повреждён (или удаляем коромысла, в зависимости от конструкции вашего мотора). Остаётся теперь только заделать пробоину в картере и можно ехать дальше.

Если в багажнике вашей машины, отправляясь в дальнюю поездку, вы не возите с собой различные шайбы, тогда придётся из куска подходящего листового металла вырезать две квадратные пластины, которые будут служить заплатками (см. фото 2). Металлические пластины и их резиновая прокладка, вырезанная из куска камеры,  должны перекрывать пробоину примерно на 6 — 7 миллиметров.

Если пробоина образовалась не в нижней плоской стенке картера, а в верхней полукруглой, как на рисунке 1, то тогда вам придётся изогнуть пластины с помощью молотка, чтобы форма их изгиба была такой же как и форма закругления стенки картера. Но в таком случае, полезно будет резиновую прокладку вырезать из резины потолще и обмазать изнутри ещё и герметиком.

Заделка пробоины картера без электросварки.
1 — заплата из листового металла 2 — 3 мм, 2 — наполнитель типа холодная сварка, 3 — винты М6, 4 — блок двигателя.

Кстати, на рисунке 1 показан один из вариантов не полевого, а гаражного ремонта на долгий срок, без электросварки (если у вас нет возможности заварить блок). Придётся просверлить отверстия по кругу пробоины и заплаты (заплата больше пробоины, чтобы было место под винты М6). А затем обмазать края пробоины специальным препаратом (типа холодной сварки) на основе специальной смолы и стойкого к высокой температуре наполнителя (на основе кевлара или спецпорошка).

Только нужно сначала снять фаску с кромок пробоины, чтобы не появились новые трещины, ну и хорошенько зачистить и обезжирить сопрягаемые места. Затем обмазываем составом чистые поверхности и притягиваем заплаты (одна изнутри, а другая снаружи) с помощью винтов, головки которых будут внутри картера, а гайки снаружи. Излишки выдавленного препарата удаляем тряпочкой.

Очень хорошо зарекомендовали себя составы известных фирм: Abro, Qualco, Loctite. Составы этих известных фирм, не дают усадки материала при высыхании, наоборот они немного расширяются при застывании, что улучшает герметичность зазоров сопрягаемых деталей.

Но вернёмся к полевому ремонту. Самая серьёзная проблема в пути, это сверление отверстий (8 — 10 мм) в центре металлических пластин. И если вы не берёте в дальнюю поездку ручную дрель или дрель (шруповёрт) на аккумуляторе, тогда придётся поискать инструмент у местных жителей. Думаю никто не откажет в помощи, при такой беде. После сверления отверстий, подберите подходящий болт и установите внутри картера резиновую и металлическую заплату, а снаружи можно только металлическую и стяните их болтом с гайкой (см. фото 3).

Всё, теперь можно закрывать поддон, заливать моторное масло (желательно через тряпку, так как в масле могут быть осколки металла), устанавливать головку на место и отправляться в путь. После такого полевого ремонта, двигатель будет вполне сносно работать. Конечно потеряется часть его мощности, ведь один цилиндр не будет работать и у мотора исчезнет одна четвёртая часть его рабочего объёма (если двигатель четырёхцилиндровый). К тому же будет сказываться небольшой дисбаланс коленвала, но не спеша и не завышая обороты двигателя, можно ехать достаточно долго и благополучно добраться до места назначения.

По приезду в свой гараж, нужно будет сделать более качественный ремонт картера и вернуть не рабочему цилиндру новые детали (поршень с шатуном, штанги клапанов или коромысла). Для начала надо будет полностью разобрать двигатель и вынуть коленчатый вал, чтобы шлифануть его повреждённую шейку до ремонтного размера (желательно шлифануть все шейки под один размер). После шлифовки коленвала, проверьте его каналы, ведь не просто так произошёл клин шатуна. Тщательно промойте каналы коленвала, об этом подробно я написал здесь.

С картера двигателя снимите резинометаллическую заплатку, и вместо неё вырежьте пластинку толщиной примерно 3 — 4 мм, из такого же металла, как и картер вашего двигателя. Пластинку нужно будет приварить к картеру электросваркой (см. фото 4), причём можно будет сделать слепок пробоины на бумаге, и затем вырезав точную копию пробоины из металла, вставить её заподлицо в стенку картера и проварить по кругу (предварительно прихватив). Обварить желательно и с наружной и с внутренней стороны картера (фото 5). После зачистки и шлифовки шва, место ремонта будет трудно найти.

Кому не важен внешний вид блока, то можно просто вырезать квадратную пластинку с перекрытием 5-6 мм и наложив её сверху (в нахлёст) прихватить и обварить по кругу (как на фото 4) . Блоки как правило изготавливают из чугуна, а на более свежих машинах из алюминия , реже из магниевого сплава.

Для всех перечисленных металлов, нужны свои сварочные аппараты и способы сварки, чтобы получить шов отличного качества. И определив материал вашего блока, лучше обратитесь к профессиональному сварщику (особенно для чугуна), который отлично варит именно тот метал, из чего сделан ваш блок. Если вы сами подготовите заплату и место ремонта, то услуга по сварке будет стоить не дорого. Только попросите сварщика, чтобы он варил короткими швами, с перерывами, чтобы не перегреть картер (чтоб он не потерял форму).

Затем собираем двигатель с новым шатуном и поршнем (все детали проверяем, что бы они были одинакового веса). Не забудьте проверить стенки цилиндра повреждённого шатуна, не пострадало ли его зеркало, и если обнаружите забоины или царапины, придётся отремонтировать цилиндр. Собрав двигатель, нужно будет залить свежее масло и можно запускать мотор.

Отремонтированный таким способом треснутый (блок) картер двигателя, будет способен прослужить вам не хуже нового, то есть до конца срока службы всей машины, а при правильном подходе и с умелыми руками, конец срока службы любого автомобиля никогда не настанет; удачи всем!

Промывка картера - My Garage

Когда вы приходите на замену масла, некоторые смазочные мастерские; дилерские центры; и другие предприятия могут попытаться продать вам промывку картера . Эта услуга также может называться промывкой двигателя , промывкой горячим маслом или промывкой двигателя .

Что такое промывка картера? Эта услуга включает добавление в моторное масло растворителя или сильного моющего средства; дайте двигателю поработать немного, чтобы дать ему возможность пройти через него; а потом замена моторного масла и фильтра.Предполагается, что эти химические вещества разрушают и очищают от грязи, лака и отложений, которые могут образовываться внутри вашего двигателя, позволяя слить его вместе с моторным маслом. Хотя в теории это звучит великолепно, есть четыре основных причины, по которым эти услуги являются плохой идеей:

Факт №1: Промывка картера, вероятно, не нужна.

Даже если бы эти услуги работали - и работали безопасно - ваш автомобиль, вероятно, не выиграет от промывки картера. В то время как лак и шлам могут накапливаться в двигателе, который плохо обслуживается, этого обычно никогда не происходит, если вы регулярно меняете масло.Даже если к вашему двигателю какое-то время не уделяли должного внимания , новое масло содержит моющие средства, которые безопасно очистят ваш двигатель в ближайшие месяцы и годы.

Подавляющее большинство двигателей на дорогах довольно чистые внутри и будут оставаться такими до тех пор, пока поддерживается их техническое обслуживание. Регулярно меняйте масло; использовать качественный фильтр; и все будет хорошо.

Сторонники промывки двигателя могут показать вам фотографии экстремального осадка двигателя, подобного этому. Дело в том, что ни один двигатель, обслуживаемый в нормальном режиме, никогда не приблизится к этой проблеме, а если это произойдет, то повреждение уже нанесено - двигатель изношен и не подлежит ремонту.

Факт № 2: Промывка картера может привести к аннулированию гарантии.

Почти каждый производитель транспортных средств выпустил бюллетени технического обслуживания или другую документацию, в которой они рекомендуют вместо , выполняющих промывку картера. Они говорят, что это не только ненужное обслуживание, но и может повредить ваш двигатель. Если ваш автомобиль находится на гарантии, и у вас выходит из строя двигатель, сервисный центр, скорее всего, попросит вас предоставить записи о техническом обслуживании. Если в ваших квитанциях о техническом обслуживании содержится запись о выполнении промывки картера, некоторые производители откажутся от претензии по гарантии.

Вот выдержка из сервисного бюллетеня General Motors об этом:

Факт № 3: Промывка картера может повредить ваш двигатель.

Как General Motors упоминает в вышеприведенной публикации, промывка двигателя может повредить ваш двигатель. Химические вещества в промывочных добавках могут повредить уплотнения двигателя, что приведет к дорогостоящему ремонту в случае утечки масла. Эти химические вещества могут также повредить подшипники двигателя; турбокомпрессоры и другие детали с масляной смазкой.

Большинство производителей химикатов для промывки двигателей заявляют, что их продукция «безопасна», но на самом деле эти компании не предоставляют гарантию на трансмиссию; производитель вашего автомобиля.Когда большинство производителей автомобилей говорят, что промывка картера - плохая идея, лучше всего следовать их рекомендациям. Вот часть сервисного бюллетеня Mazda, которая также не рекомендует промывать двигатель:

Факт №4: Промывка картера - пустая трата денег.

Большинство двигателей, находящихся в надлежащем состоянии, чисты внутри.

Если большинству транспортных средств на дорогах не требуется промывка картера, почему так много компаний продают их? Потому что они легко зарабатывают деньги; вот почему. Клиенты платят 40 долларов или больше за «услугу» по заливке 5-долларового баллона химикатов в свое масло, а затем запуск двигателя на холостом ходу в течение десяти минут.

В My Garage мы являемся основными сторонниками правильного ухода за вашим автомобилем. Мы понимаем, что расходы на поддержание безопасного и надежного транспорта обходятся недешево. Вот почему мы продолжим выступать против бесполезной траты денег и ненужных услуг, таких как промывка картера, и будем следить за тем, чтобы инвестиции наших клиентов всегда направлялись на услуги, в которых они действительно нуждаются. Есть вопросы? Звоните или пишите нам в любое время!

способов устранить утечки масла в картере автомобиля Mini

Автомобиль Mini Cooper или MINI известен как один из самых надежных и высококачественных автомобилей, производимых сегодня.Несмотря на свою репутацию высокопроизводительного автомобиля, MINI также часто испытывает проблемы с утечками масла из картера. Поскольку картер расположен внутри двигателя вашего автомобиля, утечка масла может иметь катастрофические последствия, если ее вовремя не выявить и не устранить. В этой статье мы обсудим картер, что обычно вызывает утечку масла в картере , признаки утечки масла и как вы можете это исправить.

Что такое блок-картер?

Вкратце, картер составляет нижнюю часть двигателя вашего MINI.Его основная цель - действовать как защитная замкнутая зона, в которой коленчатый вал вашего автомобиля может работать должным образом и эффективно. Он также переносит и распределяет масло по всему двигателю, гарантируя, что двигатель хорошо смазан .

Если в вашем картере начинает течь масло, это может стать серьезной проблемой, если не устранить ее быстро. В случае разлива нефть считается опасной для окружающей среды. Также масло имеет тенденцию изнашивать резину , шланги и уплотнения .Самое серьезное в этой проблеме - то, что утечка масла внутри вашего двигателя может вызвать пожар . Это может привести к выходу из строя двигателя и опасности для вас и ваших пассажиров.

Каковы причины утечек картерного масла?

Есть несколько разных причин, которые могут объяснить утечку масла из картера вашего MINI. Вот самые распространенные:

Старый двигатель

Когда какая-либо часть вашего автомобиля начинает стареть, вероятность возникновения проблем становится более вероятной, и вы почти должны их ожидать.Точно так же, чем старше ваш двигатель, тем больше вероятность, что у него возникнут проблемы, такие как утечки масла. Это связано с тем, что в течение срока службы двигатель подвергается воздействию большого количества тепла , которое может привести к затвердеванию и уменьшению размеров прокладок и уплотнений в вашем двигателе, что в конечном итоге приведет к утечке масла.

Эродированное уплотнение кривошипа

Подобно износу прокладок и уплотнений вашего двигателя, уплотнение кривошипа может стать поврежденным или размытым .Это уплотнение расположено на коленчатом валу и размещено в картере. В этом случае уплотнение необходимо отремонтировать или заменить, чтобы предотвратить дальнейшее повреждение.

Слишком много масла

Другая причина, по которой у вашего автомобиля может быть утечка масла в картере, - это если картер на переполнен маслом . Хотя масло внутри вашего картера необходимо, потому что, как обсуждалось ранее, оно циркулирует по остальной части двигателя вашего MINI, слишком большое количество масла может привести к утечке. Не переполняйте масляный резервуар.

Как определить утечку масла?

К счастью для вас, утечки масла в картере довольно легко обнаружить, если вы знаете, что ищете, и внимательно следите за своим MINI. Пожалуй, самый очевидный способ узнать, течет ли ваша машина масло, - это найти под ней темную лужу после того, как она какое-то время стояла на стоянке. Однако, поскольку это не всегда происходит, существуют другие методы диагностики утечки масла .

Вы всегда должны периодически проверять уровень масла в вашем MINI; если оно упадет, то можете быть уверены, что у вас есть утечка масла.Кроме того, вы можете открыть капот и осмотреть двигатель снаружи на просачивание масла. Если вы едете и чувствуете запах горящего масла , это указывает на то, что масло протекает внутри вашего двигателя. Если это произойдет, вам необходимо как можно скорее устранить проблему, иначе вы рискуете загореться в двигателе.

Мы - ваше универсальное решение

В Bavarian Auto мы осознаем важность

диагностики и устранения утечек масла в картере, прежде чем они нанесут непоправимый ущерб вашему MINI.Наши технические специалисты специализируются на европейских автомобилях и обучены уделять им особую заботу и внимание, в которых они нуждаются, обеспечивая при этом высококачественное обслуживание.

Если вы водитель, который живет в районе Ooltewah , Hixson или Chattanooga, TN , или поблизости от него, Bavarian Auto - это то место, где можно найти все, что вам нужно. Если вам нужно устранить утечку масла или у вас возникла другая проблема с автомобилем, свяжитесь с нами и назначьте встречу сегодня.

Что такое клапан PCV и почему он важен?

Каждая часть вашего двигателя так или иначе важна для здоровья вашего автомобиля. Пренебрежение ремонтом одной изношенной или поврежденной детали может привести к более серьезному и более дорогому ремонту. Хотя вы, возможно, знакомы с поршнями и прокладками, в вашем двигателе есть еще одна деталь, с которой вы должны быть знакомы: ваш клапан PCV. Если вы никогда не слышали о клапанах PCV или не знаете, как с ними обращаться, обратитесь в Kennedy Transmission.Мы предоставляем широкий спектр автомобильных услуг , чтобы ваш автомобиль работал бесперебойно.

Что такое клапан PCV?

«PCV» означает «принудительная вентиляция картера». Это односторонний клапан, прикрепленный к картеру. Картер вашего автомобиля содержит моторное масло и расположен в нижней части двигателя. Он выделяет газы, когда ваш двигатель сжигает топливо. До устройств контроля выбросов выхлопные системы традиционно выпускали картерные газы из автомобиля.

Однако иногда эти газы проникают между поршнями двигателя и в картер. Это может привести к смешиванию газов с моторным маслом с образованием коррозионного и забивающего двигатель шлама. Кроме того, газы, выходящие через выхлопную систему, наносят вред окружающей среде, загрязняя атмосферу.

Для предотвращения засорения двигателей автомобилей нефтешламом и защиты окружающей среды от токсичных газов был создан клапан PCV.

Для чего нужен клапан PCV?

По сути, клапан PCV контролирует выбросы - он забирает газы, производимые картером, и направляет их обратно в камеры сгорания вашего двигателя для безопасного сжигания, не нанося вреда вашему автомобилю или окружающей среде.

Хотя газы могут выходить из картера через клапан PCV, они не могут возвращаться в него. Это предотвращает образование масляных отложений в картере двигателя, которые могут повредить двигатель. Кроме того, правильно ухоженный клапан PCV может дать вашему двигателю немного больше мощности, помогая картеру и поршневым кольцам улучшить компрессию в камере.

Когда следует заменять клапан PCV?

В отличие от замены аккумулятора или масла, нет установленных сроков для замены клапана PCV.Пока он работает нормально, вам не нужно его заменять. Однако со временем газы, проходящие через ваш клапан PCV, оставляют следы масла, которые могут засорить его. Обязательно обратите внимание на симптомы поврежденного клапана PCV, в том числе:

  • Выдутые уплотнения или прокладки
  • Ил вокруг двигателя
  • Заметные утечки масла
  • Ваш контрольный двигатель горит
  • Свистящие шумы, исходящие от двигателя

Чтобы напрямую проверить состояние клапана PCV, вы должны снять его с двигателя и встряхнуть.Обычно вы можете найти его прикрепленным к крышке клапана на конце шланга или трубки в вашем двигателе. Если вы встряхнете клапан PCV и услышите металлический дребезжащий звук при его открытии и закрытии, скорее всего, он работает нормально. Если он не издает шума, возможно, газовые отложения склеились и закрыли его.

Кроме того, если ваш автомобиль грубо работает на холостом ходу, может быть виноват ваш клапан PCV. Неровная работа на холостом ходу из-за поврежденного клапана PCV, к сожалению, часто ошибочно рассматривается как более дорогостоящая проблема.Сэкономьте время и нервы, и свяжитесь с Kennedy Transmission , чтобы получить помощь от экспертов.

Позвольте специалисту Кеннеди позаботиться о вашем клапане PCV

Не позволяйте этой крошечной детали двигателя вызвать у вас огромную головную боль. Независимо от того, хотите ли вы просто проверить исправность клапана PCV или заменить его, обученные специалисты Kennedy Transmission могут дать вам душевное спокойствие.

Когда речь идет о здоровье вашего автомобиля, важна каждая деталь двигателя.Предотвратите более дорогой ремонт двигателя, позаботившись о клапане PCV. Остановитесь сегодня в одном из наших магазинов. - это отличное обслуживание клиентов и уход за автомобилем, которого вы заслуживаете.

Как работает система принудительной вентиляции картера (PCV)?

Если вы не настоящий редуктор, от одной фразы «принудительная вентиляция картера», вероятно, у вас заболит голова, потому что это звучит, ну, сложно. Но на самом деле все не так уж и сложно. Или, по крайней мере, это не должно показаться сложным после того, как мы закончим вам объяснять.Но для этого мы собираемся дать вам быстрый курс освежения знаний о том, как работают двигатели внутреннего сгорания, используемые в большинстве автомобилей. Ладно - раз, два, три, вперед!

Двигатель внутреннего сгорания построен вокруг ряда полых цилиндров, в каждом из которых есть подвижный поршень, предназначенный для скольжения вверх и вниз внутри него. Смесь воздуха и бензина прокачивается через систему трубок, называемых впускным коллектором, через впускной клапан каждого цилиндра (или клапаны), где искра от свечи зажигания вызывает взрыв смеси в открытом пространстве в верхней части цилиндра, называемом камера сгорания.Давление от этого взрыва толкает поршень в цилиндре вниз, вызывая вращение коленчатого вала. Вращение коленчатого вала не только толкает поршень обратно в цилиндр, чтобы он мог сделать все это снова, но также вращает шестерни в трансмиссии автомобиля, которые в конечном итоге заставляют автомобиль двигаться. Тем временем поднимающийся поршень выталкивает воздух и газ, оставшиеся после взрыва, обратно из цилиндра через выпускной клапан.

Однако - и здесь на помощь приходит вентиляция картера - определенное количество этой смеси воздуха и бензина вытягивается поршнем и проскальзывает через поршневые кольца в картер, который является защитной крышкой, изолирующей коленчатый вал. .Этот выходящий газ называется прорывом, и это неизбежно. Это также нежелательно, потому что несгоревший бензин в нем может засорить систему и вызвать проблемы в картере. До начала 1960-х эти картерные газы удалялись, просто давая воздуху возможность свободно циркулировать через картер, отводя газы и выбрасывая их в виде выбросов. Затем, в начале 1960-х годов, была изобретена система принудительной вентиляции коленчатого вала (PCV). Сейчас это считается началом борьбы с автомобильными выбросами.

Принудительная вентиляция картера включает в себя рециркуляцию этих газов через клапан (называемый, соответственно, клапан PCV) во впускной коллектор, где они закачиваются обратно в цилиндры для еще одной порции сгорания.Не всегда желательно, чтобы эти газы находились в цилиндрах, потому что они, как правило, в основном воздушные и могут сделать газо-воздушную смесь в цилиндрах слишком бедной, то есть слишком низкой для бензина, для эффективного сгорания. Таким образом, картерные газы следует утилизировать только тогда, когда автомобиль движется на малых скоростях или на холостом ходу. К счастью, когда двигатель работает на холостом ходу, давление воздуха во впускном коллекторе ниже, чем давление воздуха в картере, и именно это более низкое давление (которое иногда приближается к чистому вакууму) всасывает картерные газы через клапан PCV и обратно в прием.Когда двигатель ускоряется, давление воздуха во впускном коллекторе увеличивается, а всасывание замедляется, уменьшая количество картерных газов, возвращаемых в цилиндры. Это хорошо, потому что картерные газы не нужны, когда двигатель набирает обороты. Фактически, когда автомобиль набирает скорость, давление во впускном коллекторе может фактически становиться выше, чем давление в картере, потенциально заставляя картерные газы возвращаться в картер. Поскольку весь смысл принудительной вентиляции картера заключается в том, чтобы не допустить попадания этих газов в картер, клапан PCV предназначен для закрытия, когда это происходит, и блокирования обратного потока газов.

Клапан PCV: что это такое?

Большинство водителей Evanston кое-что знают о профилактическом обслуживании автомобилей. Мы знаем, что необходимо регулярно заменять масло, щетки стеклоочистителя и другие жидкости. Но слышали ли вы о клапане PCV? Эту небольшую часть автомобиля необходимо регулярно заменять, иначе она может вызвать серьезных проблем в двигателе вашего автомобиля.

PCV означает Positive Crankcase Ventilation . Картер содержит моторное масло и расположен в нижней части двигателя.

Когда топливо сгорает в вашем двигателе, образуются отработанные газы, которые в основном выводятся через выхлопную систему. Но некоторые из этих газов проходят через поршни и попадают в картер. Там эти газы могут смешиваться с моторным маслом с образованием масляных шламов, которые могут повредить детали двигателя автомобиля из-за коррозии и засорения каналов двигателя. Владельцам автомобилей Evanston следует сообщить, что, если двигатель работает на высоких оборотах, эти газы также могут вызывать повышение давления внутри картера.Это давление, в свою очередь, может вызвать взрывы прокладок и повреждение уплотнений, что приведет к утечкам масла.

Отходящие газы, выходящие из двигателя, на 70% состоят из несгоревшего топлива. Раньше они выбрасывались из картера в атмосферу. Но, начиная с 1964 года, законы предписывали повторно улавливать эти газы. Производители начали устанавливать системы PCV, которые рециркулировали газы в систему впуска воздуха, где их можно было смешать с топливом и отправить в двигатель для сжигания.

Клапан PCV - это односторонний клапан, прикрепленный к картеру.Отработанные газы выходят из картера через клапан, но не могут попасть.

Со временем отходящие газы оставляют на клапане PCV отложения, которые могут склеивать его. Поэтому его нужно время от времени заменять. Это недорогая часть профилактического обслуживания, о которой часто забывают, но которая может иметь очень дорогие последствия. Хороший автосовет - содержать этот маленький клапан в чистоте и исправном состоянии.

Для поддержания эффективной циркуляции в системе PCV также есть сапун, через который чистый воздух поступает в картер.Этот воздух обычно фильтруется через воздушный фильтр двигателя. Но некоторые автомобили имеют отдельный воздушный фильтр для сапуна, который называется сапун. Если это касается вашего автомобиля, надлежащее обслуживание PCV будет включать замену этого элемента. Чтобы узнать, есть ли в вашем автомобиле система PCV такого типа, обратитесь к руководству по эксплуатации или обратитесь к консультанту по обслуживанию в Auto Clinic Дока Абла.

Система PCV снижает вредные выбросы транспортных средств. В автоклинике Дока Абла требуется простое и недорогое обслуживание.Загрязненная или поврежденная система PCV может привести к серьезному повреждению двигателя для водителей Evanston.

Давайте все научимся правильно ухаживать за автомобилем. Это хорошо для наших кошельков и для окружающей среды штата Иллинойс.

Doc Able’s Auto Clinic, Inc.
936 Chicago Avenue
Evanston, Illinois 60202
847-475-3600
[email protected]
www.docable.com

s

ПРОБЛЕМЫ-СИМПТОМЫ, РЕШЕНИЯ С ДЫМОМ КАРТЕРА -

Системой сапуна картера часто пренебрегают и не контролируют, хотя она играет важную роль в правильном функционировании вашего двигателя.

Из-за этого со временем могут появиться различные симптомы и проблемы, которые могут вызвать у водителей большую головную боль, особенно с подержанными автомобилями.

В этой статье основное внимание уделяется этим проблемам и симптомам, вызванным неисправным сапуном картера, а также некоторым возможным решениям.

То, что будет упомянуто здесь, исходит из личного опыта и, возможно, может помочь, если вы столкнетесь с той же или подобной проблемой (независимо от автомобиля, которым вы управляете).

Также в конце статьи вы можете найти видео по этой теме или посмотреть его на нашем YouTube-канале.


ЧТО ТАКОЕ ДАТЧИК?

В двух словах, это внешняя часть двигателя, отвечающая за вентиляцию картера.

Если вы не знаете, картер - это часть двигателя, в которой, помимо прочего, хранится моторное масло.

Видите ли, пока двигатель работает, определенное количество газов, вызванных сгоранием (более известных как «продувочные газы»), проходит через поршневые кольца и попадает в картер.

Эти газы затем вызывают повышение давления в картере, которое, если оставить его без присмотра, может вызвать серьезные проблемы, такие как протечки прокладок, сжигание масла в двигателе или, что еще хуже, повредить двигатель.

Чтобы нарисовать картину, представьте, что воздушный компрессор все время накачивает воздух в герметичный контейнер с моторным маслом. Естественно, внутри емкости будет нарастать давление. Со временем тара просто должна будет где-то начать течь или лопнуть.

Нанесите этот рисунок на двигатель, и вы получите хорошее представление о том, для чего нужен сапун картера.

Не помешает взглянуть на это объяснение из Википедии, где вся система объясняется очень подробно.


СИМПТОМЫ НЕИСПРАВНОСТИ МАШИНЫ

Для ясности, в моем случае эти симптомы проявились в течение определенного периода (почти месяц).

В силу различных обстоятельств (в основном из-за отсутствия свободного времени) я не мог сразу заняться проблемой.

Может быть, лучше, если я смогу объяснить, что произошло и в каком порядке проявлялись симптомы.Возможно, это даст вам фору, если вы столкнетесь с этой проблемой и не дойдете до конца.

Итак, это симптомы в хронологическом порядке:

1. Грубый холостой ход

Двигатель работал безупречно, пока я не заметил, что иногда холостой ход становился грубым без видимых причин. Сначала это происходило, когда двигатель прогревался до рабочей температуры, но когда проблема усугублялась, он грубо работал на холостом ходу, даже когда двигатель был холодным.

Чтобы уточнить, холостой ход был не таким резким (например, с пропуском зажигания или неработающим одним цилиндром). Все время это было заметно, но еле-еле.

Кроме того, в двух случаях я получаю высокие обороты на пару секунд, когда машина стояла.


2. СЛУЧАЙНАЯ НИЗКАЯ ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ

По мере обострения проблемы с сапуном картера я заметил снижение производительности двигателя.

Как и на холостом ходу, этот симптом не был столь резким.Кроме того, это случалось изредка.

Я бы сказал грубо, что машина потеряла около 10 процентов своей нормальной мощности (во всяком случае, это мое впечатление).

Двигатель на некоторое время остановится и вернется в нормальное состояние в считанные секунды.

Для ясности, машина все время была управляемой.


3. НЕОБХОДИМЫЕ ПРОВЕРКИ ДВИГАТЕЛЯ

На более позднем этапе проблемы случайное заглохание двигателя вскоре будет сопровождаться загоранием индикатора проверки двигателя на приборной панели.

Через пару запусков сработает.

Итак, когда двигатель начал останавливаться, вскоре загорелся индикатор проверки двигателя.


4. ОДНОВРЕМЕННОЕ ОСВЕЩЕНИЕ EPC, TCS И ПРОВЕРЬТЕ ОСВЕЩЕНИЕ ДВИГАТЕЛЯ

Теперь этот симптом, возможно, характерен только для Skoda Fabia или, возможно, других автомобилей группы Volkswagen того же поколения.

Этот признак появился на последней стадии проблемы после упомянутого признака контрольной лампы двигателя.

Одновременно на приборной панели загорелись EPC (электронный контроль мощности), TCS (антипробуксовочная система) и контрольная лампа двигателя.

Мне потребовалось некоторое время, чтобы понять, при каких обстоятельствах загораются эти сигнальные лампы.

Сделал вывод, что он появляется, когда я нажимаю на педаль газа и набираю скорость во время движения (например, при обгоне или повороте на перекрестке).

Выглядело это примерно так: машина начинает разгоняться, загораются сигнальные лампы, машина немного тормозит (еле заметно), движение продолжается в обычном режиме.

После остановки автомобиля и выключения двигателя EPC и TCS гаснут, но индикатор проверки двигателя горит несколько дней (примерно каждые пять раз при запуске автомобиля индикатор проверки двигателя гаснет).

Главное здесь то, что автомобиль все время управлялся без особых проблем, несмотря на то, что все сигнальные лампы были включены.


5. УТЕЧКА МАСЛА ПОД АВТОМОБИЛЕМ

Последний симптом неисправности сапуна картера был самым тревожным.

Однажды утром, придя на работу, я заметил масляное пятно под машиной. Не такой уж большой, но достаточно большой, чтобы я начал волноваться.

Когда я его проверил, из картера двигателя капало моторное масло (по крайней мере, казалось, что оно именно отсюда).

Несерьезная утечка, скорее очень медленное стекание.

Другая особенность заключалась в том, что масло не было изношенным и окрашено в черный цвет (как, например, если бы оно протекало прямо из картера), а скорее выглядело и пахло как новое.


РЕШЕНИЕ ПРОБЛЕМЫ С ДЫХАТЕЛЬНЫМ КАРТЕРОМ

Когда появилась утечка масла, пора было действовать.

Так как я занимаюсь самоделкой, в тот момент, когда у меня появилось свободное время, я снял кожух двигателя и провел осмотр.

Если вы хотите узнать, как снять кожух двигателя, щелкните здесь, чтобы просмотреть отдельную статью по этой теме.

На Skoda Fabia сапун картера расположен с правой стороны (если смотреть с сиденья водителя) рядом с брандмауэром.Немного более низкое положение, но тем не менее доступное.

Сверху двигателя все выглядело нормально.

Чтобы взглянуть на нижнюю часть сапуна картера, я поднял машину, закрепил ее и спустился вниз, чтобы проверить наличие каких-либо аномалий. Низко и вот, протекающее моторное масло шло из нижней части сапуна и капало на картер.

Прежде чем делать какие-либо выводы, я также проверил:

  • Шланг, который ведет от сапуна картера к корпусу дроссельной заслонки

  • Электрический разъем к клапану PCV

Клапан PCV (клапан принудительной вентиляции картера) является важной частью системы, поскольку он контролирует поток картерных газов, поступающих во впускную систему.

Оба были как новенькие. Электрический разъем вставлен плотно, на нем не было ржавчины и грязи. Кроме того, шланг был в хорошем состоянии и не содержал мусора.

К тому времени причина проблемы была ясна. Покупка нового сапуна картера казалась неизбежной.

Насколько я мог видеть, вся деталь сделана из прочного пластика. Он не казался удобным для открывания, чистки или ремонта (позже это подтвердилось).

Так как у меня не было времени на замену самому, а деталь не была доступна сразу, мне пришлось обратиться за помощью к профессиональному механику.

Когда я приехал, я рассказал все, что заметил, и все симптомы.

Позже механик пришел к такому же выводу и заменили всю деталь. Утечка масла была вызвана неисправной прокладкой самого сапуна.

Хотя неисправна была только прокладка, пришлось заменить всю деталь. Думаю, это просто нынешний характер индустрии. Полная замена важнее ремонта. Такова их сборка и цена.

Возможно, его можно разобрать и почистить, но возвращение деталей на место без их поломки и отсутствия утечек кажется маловероятным.

Так было с Fabia, но, возможно, с другими автомобилями система менее сложна. Определенно стоит проверить, прежде чем покупать совершенно новую деталь.


СКОЛЬКО СТОИТ ЗАМЕНА ДАТЧИКА КАРТЕРА?

Вся работа, часть плюс рабочая сила, обошлась мне примерно в 80 евро.

Работа заняла пару часов. В общем, не так уж и много суеты.

Конечно, эта цена указана за более старый (2004 г.) автомобиль нижнего сегмента и, безусловно, дороже для новых автомобилей или автомобилей премиум-класса.

Что касается других автомобилей, то цена будет варьироваться от страны к стране в зависимости от таких вещей, как популярность марки автомобиля, наличие запчастей, цены на рабочую силу и т. Д.

Также важно учитывать доступность сапуна картера. Чем он недоступнее, тем выше становится цена на рабочую силу.


ВАРИАНТЫ ДЛЯ СДЕЛКИ

При упоминании затрат (а точнее их сокращении) уместно упомянуть возможность ремонта своими руками.

На мой взгляд, это возможно. Все зависит от вашего уровня мастерства в ремонте автомобилей и модели вашего автомобиля.

В случае со Skoda это включает снятие пары винтов, снятие и возврат шланга и электрического разъема. Довольно просто.

В некоторых автомобилях это даже проще, но в некоторых может быть сложнее.

Лучший совет по этой части - тщательно оценить весь ремонт перед тем, как начать. Не начинайте то, что не можете закончить.

Не удивляйтесь, если вы решите, что ничего не можете сделать. Большинство современных моторных отсеков забиты и переполнены взаимосвязанными системами, которые требуют большого разборки, пока вы фактически не доберетесь до детали.

Если это ваш автомобиль, я бы порекомендовал вам профессиональную помощь или подготовился к большой, в большинстве случаев, нервной работе.

Что вы, безусловно, можете сделать самостоятельно, так это проверить шланг сапуна картера, электрический разъем к клапану PCV или сам клапан.

Проверяйте наличие трещин, ослабленных шлангов, плохого электрического соединения, заклинивания или неисправности клапана PCV, засоров из-за грязи и т. Д.


ЗАКЛЮЧЕНИЕ

Время от времени проверяйте сапун картера и клапан PCV. Особенно, если это менее сложная и легкодоступная система.

Если вы не можете сделать это самостоятельно, попросите своего механика сделать это за вас. Очистка или замена этой детали будет означать мир для вашего двигателя, как с точки зрения функциональности, так и с точки зрения долговечности.

Также будьте осторожны, чтобы первые симптомы не отправили вас в погоню за диким гусем. Они могут имитировать проблемы, вызванные другими системами (например, системой зажигания, дроссельной заслонкой и т. Д.).

Пожалуй, самое главное - вовремя отреагировать и при появлении первых симптомов.

В противном случае возможно серьезное повреждение двигателя.


Автор: Сибин Спасоевич

Бывший автомобильный техник, пожизненный автомобиль и энтузиаст DIY, автор книги Despairrepair.com


СИМПТОМЫ ДЫХАТЕЛЬНОГО КАРТЕРА И ВИДЕО РЕШЕНИЯ

Связанные

Три способа очистки топливной системы

Со временем все внутренние компоненты будут забиты. всякие гадости. Внутри картера, где находится масло, на поверхностях поршней, колец, подъемников и в масляных камбузах, по которым масло подается ко всем компонентам, накапливаются лак и смола.Это снижает способность двигателя к охлаждению и смазке, снижая эффективность, производительность и срок службы двигателя.

То же самое происходит и внутри топливной системы, засоряя форсунки или жиклеры карбюратора, забивая впускные клапаны и верхнюю часть поршней. Если клапаны не двигаются свободно, дыхание вашего двигателя значительно затрудняется. Отложения нагара на поршнях и клапанах могут привести к возникновению горячих точек, вызывающих детонацию, что снижает производительность вашего двигателя.Уловка в том, как вы чистите? Практически каждый двигатель, от двухтактных газонокосилок до больших дизельных двигателей, сталкивается с одной и той же проблемой.

Cleaner Is Better

Sea Foam существует уже более 70 лет и является одним из самых надежных средств для обработки всех двигателей. В то время как Sea Foam производит ряд превосходных продуктов, главным из них является Sea Foam Motor Treatment. Sea Foam специально разработан для безопасного и медленного повторного разжижения камеди, шлама, лака и нагара с твердых деталей двигателя, чтобы их можно было вымыть из системы.

Sea Foam помогает смазывать движущиеся части, особенно в топливной системе. Присадки этанола сушат уплотнения и оставляют лак, который затрудняет смазывание деталей маслом. Удаление этого лака возвращает двигатель в рабочее состояние. Внутри топливного бака Sea Foam абсорбирует воду, позволяя без проблем сгорать в камере сгорания.

Как использовать Sea Foam

При принятии решения о применении Sea Foam Motor Treatment есть три варианта: в картере, в топливном баке и в фильтре дизельного топлива.Для очистки верхней части используйте спрей Sea Foam Spray, как указано.

В картере

При добавлении в масло Sea Foam очистит от шлама, бесшумно шумит подъемниками и удалит масляный лак. Можно обработать 16 литров масла, так что вы получите 2 обработки в одной банке для большинства автомобилей. Лучший метод - добавить очистку за 500-1000 миль до следующей замены масла, а затем добавить остаток после замены масла. Это удалит большое количество лака и шлама, а вторая обработка сохранит чистоту.

Откройте крышку маслозаливной горловины. Вы можете добавить Sea Foam до или после замены масла.

Залейте в двигатель до 1 унции Sea Foam на литр масла. Мы использовали около ½ бутылки.
В топливном баке

Можно обработать до 16 галлонов топлива. Это позволит удалить отложения с топливного насоса, форсунок или форсунок карбюратора, контролировать влажность и стабилизировать топливо. В дизельных двигателях он удаляет лед и обладает антигелевыми свойствами.

Одна бутылка обрабатывает до 16 галлонов топлива.Мы налили 1/2 бутылки, чтобы получилась работа с одной бутылкой.
On The Top-End

Для удаления нагара с систем впуска воздуха, впускных клапанов и камер сгорания внутри двигателя, включая двигатели GDI, Sea Foam рекомендует использовать очиститель и смазку Sea Foam Spray Top Engine (деталь № SS-14). Sea Foam Spray - такая же отличная Sea Foam только в виде аэрозоля, а не в жидкой форме. Спрей Sea Foam Spray используется путем вставки прилагаемого шланга для нанесения и запатентованного «HOOK TOOL» в воздухозаборник прямо перед дроссельными пластинами в корпусе дроссельной заслонки.Затем запустите двигатель и дайте ему прогреться до рабочей температуры. Увеличьте скорость холостого хода до 2000 об / мин и распылите содержимое контейнера в двигатель. Выключите двигатель и дайте ему впитаться в горячем состоянии в течение 15 минут. После периода горячего замачивания перезапустите двигатель и проведите агрессивные дорожные испытания автомобиля, пока выхлоп не станет чистым (дорожное испытание обычно занимает от 5 до 10 миль вождения). Простые инструкции также доступны прямо на контейнере Sea Foam Spray.

Подобные процедуры могут показаться сложными, но после небольшой подготовительной работы вы можете сделать это самостоятельно и восстановить мощность и производительность вашего автомобиля.Если у вас возникнут какие-либо проблемы, зайдите в местный магазин автозапчастей NAPA или в центр NAPA AutoCare.

Ознакомьтесь со всеми химическими продуктами , доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare NAPA для текущего обслуживания и ремонта. Для получения дополнительной информации о том, как использовать Sea Foam Motor Treatment, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
