Что это такое, зачем он нужен и как его сделать

После того, как в ходовую часть автомобиля произошло некое вмешательство, в результате которого было затронуто резьбовое соединение, следует обратиться в пункт сход-развал для восстановления заводских параметров ходовой части. Поясним, что под термином «развал» подразумевается определенный угол установки колес, который напрямую влияет на управляемость авто, безопасность езды и даже износ резины.

Так как конструкции всех автомобилей индивидуальны, то и углы установки колес могут разниться. При этом нулевому значению угла развала соответствует перпендикулярная линия, проходящая через центр колеса. Таким образом, положительный угол развала – это когда верхний край колес направлен наружу. Соответственно, утиральный угол развала – это когда верхний край колес направлен внутрь, к центру автомобиля.

Важно понимать, что наибольшая площадь касания колеса с поверхностью дороги будет только в условиях нулевого угла развала. В идеальных условиях шина должна была бы использовать все 100% своей поверхности для соприкосновения с дорогой. На практике такое возможно только при езде по ровной, почти идеальной дороге. Меняется ситуация с соприкосновением и при выполнении поворотов, маневров. В такие моменты, силы стараются выдернуть колесо, создают сильную нагрузку на внешний край покрышки.

Таким образом, все новые автомобили всегда получают или нулевой развал, или небольшой отрицательный (стойки МакФерсон). Положительным развал колес делается на порядок реже. Гоночные автомобили, особенно те, что участвуют в дрифте, всегда получают исключительно отрицательный развал колес. Это обеспечивает им наилучшее пятно контакта с дорогой. Тоже самое касается и автомобилей для кольцевых гонок.

Значения отрицательного развала на четырех колесах одной машины могут быть разными. Как правило, передние колеса получают более сильное отклонение от нуля, так как нагрузка на переднюю ось выше. Такой автомобиль будет намного лучше управляться. В сухом остатке, отрицательный развал компенсирует действие крена авто, гарантирует максимально возможное сцепление и позволяет стабильно и без происшествий переходить с одного виража на другой.

За повышенную устойчивость машины приходится кое-чем расплачиваться. В первую очередь сильно увеличивается износ резины, особенно ее внутренней кромки. Разгоны и торможения также становятся менее устойчивыми при выполнении их на прямом участке дороги. Также любая неровность дороги скажется на устойчивости автомобиля.

Не забудьте поделиться с друзьями!

2drive.ru

Отрицательный развал колес, что это и для чего он нужен?

После любого вмешательство в ходовую часть автомобиля, когда было затронуто резьбовое соединение, необходимо обратиться в пункт сход-развал для восстановления заводских параметров ходовой части.

Под параметром развал понимается определенный угол установки колес, напрямую влияющий на управление автомобиля, износ резины и безопасность движения. Конструкции автомобилей различны и поэтому различны и углы установки колес. Под углом развала принимается угол установки колес относительно дорожного полотна, если смотреть на автомобиль спереди.

Нулевому значению угла развала будет соответствовать воображаемая перпендикулярная линия, проходящая через цент колеса.

Положительный угол развала — верхний край колес направлен наружу

Отрицательное значение угла развала – верхний край колес направлен к центру автомобиля.

Положительный и отрицательный развалПоложительный и отрицательный развал

Наибольшая площадь контакта колеса с поверхностью дорожной части возможна при его перпендикулярном положение, то есть при нулевом угле развала. Было бы идеальным, чтобы шина на 100% использовала все пятно контакта при любых условиях движения. Однако на практике это возможно лишь при движении по прямой на ровной дороге. При прохождении поворота на колеса автомобиля начинают действовать силы старающиеся вывернуть колесо от его перпендикулярного положения или даже оторвать от дороги. Величина крена становится критичной и старается подломить профиль покрышки, сильно нагружая ее внешний край.

отрицательный развалотрицательный развал

Для этих целей развал управляемых колес на обычных автомобилях делается изначально либо нулевым, либо с небольшим отрицательным значением (стойки МакФерсон) или же положительным, порядка от 0’ до 45’.

На спортивных автомобилях, при дрифте, а особенно на кольцевых гонках угол развала колес изначально выставляется отрицательным. Этим обеспечивается лучшее пятно контакта колес с дорожным покрытием. Средние значения угла развала для спортивных автомобилей составляют -0,5 … — 5,5 градуса.

Дрифт-кар с отрицательным разваломДрифт-кар с отрицательным развалом

Для кольцевых гонок этот показатель развала равен 2-3 градуса в минус впереди и порядка 1,5 градуса сзади. Передняя ось воспринимает большие нагрузки и потому у ней больший отрицательный угол развала. Автомобиль с таким развалом имеет лучшее сцепление с дорогой и более резок в управлении. При прохождении поворота наблюдается крен кузова, провоцирующий положительный развал, что ведет к уменьшению площади контакта колеса с дорогой. Отрицательный развал компенсирует действие крена, сохраняя максимально возможное сцепление, что позволяет стабильно проходит очередной вираж.

Проходя поворот, внутреннее колесо разгружается иногда даже с отрывом от поверхности дороги, что дает возможность опорному наружному колесу сильнее заводить машину внутрь поворота.

Subaru Impreza WRX STiSubaru Impreza WRX STi

Это положительные качества установки отрицательного угла наклона колес, но есть и отрицательные и главное, это:

— повышенный износ резины, а именно ее внутренней кромки.

— Торможения и разгоны по прямой становятся нестабильными (шины проскальзывают), так как уменьшена площадь контакта колеса.

— при колейности на дороге автомобиль начнет водить в стороны

— любая неровность будет сказываться на курсовой устойчивости

Гонщики могут себе это позволить частую смену резины, добиваясь победы в соревнованиях, а вот водителю обычного автомобиля это вряд ли по карману и не совсем оправдано.

Если же владелец авто решил сделать себе отрицательный угол развала, как любитель экстремального вождения или для каких –либо иных целей, то на двухрычажной подвеске этот угол можно выставить путем регулировки развала на некоторый угол, а сзади отрицательный развал можно сделать путем установки специального комплекта проставок. За неимением вставок используют пластины или шайбы. Пластины или шайбы устанавливаются под нижние болты крепления полуоси с наружной стороны барабана.

На стойках МакФерсон на управляемой оси угол желательно более отрицательный, как склонной к кренам. В подвеске МакФерсон для этих целей применяют установку верхних опорных элементов, где можно менять угол крепления штока амортизатора (в народе camber plates), где точка крепления может передвигаться и фиксироваться в пределах своего паза.

Хорошие результаты для отрицательного развала дают регулируемые рычаги , позволяющие по заверениям производителей добиваться развала – 4 градуса.

Задние регулируемые рычаги Задние регулируемые рычагиLexus IS с отрицательным развалом колесLexus IS с отрицательным развалом колес

avtoexperts.ru

зачем он нужен и как сделать?

В течение эксплуатации автомобиля преимущества ходовой части угасают. Но происходит это не только со временем, а и с неправильным ремонтом ходовой. Если во время такого ремонта было задето соединение резьбового типа, то сход-развал сразу же изменится. Ощутить вы это сможете, как только начнёте движение. Автомобиль может начать тянуть в сторону, входить в повороты станет труднее и проблематичнее, другими словами, управляемость транспортного средства снизится. Делать отрицательный развал задних колёс нужно как раз для того, чтобы повысить показатель управляемости машиной. Сцепление с дорожным полотном станет лучше, да и входить в повороты станет легче.

Авто с отрицательным развалом

Общая информация

Прежде чем рассматривать преимущества и недостатки отрицательного развала, давайте разберёмся, что такое сход-развал, и какой он бывает. Так сказать, проведём небольшой ликбез для начинающих водителей.

Развал — под этим понятием имеется в виду расположение колёс автомобиля под определённым углом к плоскости, т. е. к дорожному полотну. Сход-развал оказывает непосредственное влияние на управляемость автомобилем, безопасность езды и скорость износа резины. На просторах страны вы можете увидеть автомобили разных марок и моделей, а, значит, конструкции их отличается. Поэтому для каждой модели авто предусмотрен свой оптимальный угол развала.

Значение развала может быть таким:

  • Нулевым.
  • Положительным.
  • Отрицательным.

Виды развала

Нулевой развал колесо имеет тогда, когда оно расположено строго перпендикулярно дорожному полотну. Если же верхняя часть колеса направлена к кузову, тогда это отрицательный сход-развал. Ну а если верхняя часть колеса направлена от кузова, тогда он называется положительным.

Обратите внимание, что в процессе эксплуатации авто сход-развал находится под постоянным напряжением, а поэтому со временем его показания изменяются. Причём значения развала на передних колёсах и задних будут не совпадать, поэтому периодически заезжайте на СТО, делайте развал сразу на двух мостах.

Если сход-развал автомобиля имеет оптимальное значение, тогда машина становится манёвреннее и устойчивее на дороге. Будьте внимательны, изменение развала на 2 градуса может серьёзно повлиять на устойчивость автомобиля и на длительность службы покрышки.

Отрицательный развал

Во время прочтения статьи вы заинтересовались, зачем отрицательный развал делать на колёсах автомобиля? Именно минусовой развал улучшает качество управление авто и, главное, позволяет легко заходить в повороты даже на высокой скорости, а также даёт возможность избегать заноса автомобиля и опрокидывания. А это значит, что чаще всего отрицательный развал делают на автомобилях спортивных моделей.

Если рассмотреть такой вид автоспорта как дрифт, то здесь использование минусового значения наиболее актуально. Это позволяет автомобилю буквально вцепиться в дорожное полотно. Для дрифта значение отрицательного схода-развала может быть в пределах от -0,5 до -5,5 градусов. Также оптимальным считается минусовой показатель при кольцевых гонках. Причём на передней оси значение обязательно должно быть больше, чем на задней. Это обеспечивает отличное сцепление с дорогой и резкое управление.

Давайте рассмотрим, почему это так важно. При проходе поворотов на большой скорости кузов начинает крениться (во время поворота). Именно в момент крена колесо испытывает на себе огромное воздействие и может уйти в положительный развал, а с этим и теряется сцепление с асфальтом. Если развал отрицательный градуса в -2,0 или в -2,5, тогда крен не так сильно влияет на колесо, другими словами, его воздействие компенсируется. А, значит, автомобиль легко и уверенно войдёт даже в крутой поворот на высокой скорости.

Негативные воздействия отрицательного развала

До сих пор мы говорили об отрицательном значении сход-развала как о преимуществе, но и здесь есть свои недостатки.

  • Внутренняя кромка покрышки подвергается повышенному износу.
  • Резкий разгон или торможение будут не такими эффективными, ведь площадь соприкосновения колеса с асфальтом уменьшена.
  • Если вы движетесь по плохой дороге, то автомобиль может уводить в сторону.

Износ шин

Наверное, самое неприятно здесь — это быстрый износ резины. Происходит это в том случае, если колесо стоит под углом больше чем -1 градус. И чем больше угол — тем быстрее покрышка будет приходить в негодность. В случае с гонщиками, они позволяют себе частую замену покрышек, ведь от этого зависит их победа. А вот для обычного водителя эти расходы будут серьёзно бить по карману. Поэтому если вы захотели поставить себе колёса под углом в -4 градуса, задумайтесь, какие цели вы преследуете и готовы ли вы довольно часто менять резину.

Как сделать отрицательный развал?

Давайте теперь копнём немного глубже и узнаем, как сделать отрицательный развал своими руками. Прежде чем заняться непосредственной регулировкой, нужно узнать, пойдёт ли вашей модели авто такой развал и будет ли в пределах нормы поперечная и вертикальная устойчивость.

Последние два показателя можно искусственно увеличить. Для повышения поперечной устойчивости необходимо вмонтировать в переднюю подвеску специальный стабилизатор, а вот для вертикальной — проведите замену амортизационных пружин на новые, которые будут более жёсткими. А для того чтобы исключить возможность заноса при повороте на скорости, уменьшите количество витков в пружинах задней подвески. Тогда авто во время поворота будет прижиматься на внешнюю сторону колеса, а, значит, заднюю ось не будет сносить.

Регулировка сход-развала

Теперь перейдём к самому процессу регулировки. Для этого вам обязательно понадобятся специальные пластины, которые можно приобрести в любом автомагазине. Обязательно учитывайте, какой угол вы хотите при покупке пластины, потому что они бывают разные. Алгоритм действий практически для всех марок и моделей автомобилей идентичный.

Авто необходимо установить на твёрдой и ровной поверхности, после чего поднять на домкрат и демонтировать колесо. После этого снимается и тормозной барабан вместе с колодками, и даже ступица. Теперь можно надевать развальную пластинку и собирать демонтированные элементы обратно в противоположном порядке (ступица-барабан с колодками-колесо). Такие же манипуляции нужно проделать со вторым колесом, после чего работа будет завершена.

Работа на самом деле очень лёгкая, но, если у вас нет необходимого оборудования и желания, обратитесь в сервисный центр, там оказывают такую услугу. При качественно выполненном отрицательном развале задних колёс вы сразу же заметите, что автомобиль при повороте стал гораздо устойчивее.

Пластины и болты

Вывод

Мы рассмотрели, что такое отрицательный развал колёс, зачем он нужен и как его самостоятельно сделать. В процессе регулировки ничего сложного нет, поэтому можете смело приступать, даже если не имеете навыков автомеханика.

carextra.ru

зачем он нужен, преимущества и недостатки

В процессе использования любого авто, вне зависимости от модели, все преимущества ходовой части со временем теряются и угасают. Причина не только во времени, но и в неверно выполненном непрофессиональном ремонте ходовой части. Если в процессе ремонта вносились изменения в подвеску, задевались резьбовые соединения, то это приводит к нарушению углов установки колес. Ощутит эти даже незначительные изменения водитель автомобиля сразу же. Машину будет тянуть влево или вправо, входить в поворот станет труднее, ухудшится сцепление с дорогой и общая управляемость. Сейчас многие делают отрицательный развал колес. Давайте посмотрим, как это может влиять на качество вождения.

Общая информация

Прежде чем перейти непосредственно к преимуществам и недостаткам, необходимо вначале разобраться, что же это за углы и какими они могут быть.

Отрицательный развал колес: зачем он нужен, преимущества и недостатки

Итак, развал – это расположение колес автомобиля под углом к дороге. Развал-схождение влияет на уровень управляемости, на безопасность и на то, как быстро резина придет в негодность. Сейчас существует масса моделей авто, и для каждой имеется свой оптимальный угол схождения и развала. Существует три вида. Это нулевой угол, положительный и отрицательный развал.

Колесо автомобиля будет в нулевом развале, если оно находится перпендикулярно к дорожному полотну. Если верхняя часть колеса направлена внутрь кузова, тогда развал считается отрицательным. Если верхняя часть колеса смотрит от кузова, тогда это положительный развал.

В процессе движения на автомобиле углы установки колес находятся под постоянным напряжением. Со временем даже правильно и профессионально выставленные параметры могут меняться в одну или другую сторону.

Отрицательный развал колес: зачем он нужен, преимущества и недостатки

Если углы оптимальные, то автомобиль будет более маневренным и устойчивым. Нужно внимательно следить за этим. Даже если развал будет меньше или больше на два градуса от оптимального, это может серьезно повлиять на управляемость, устойчивость и длительность срока эксплуатации резины.

Развал в минус

Казалось бы, зачем уходить от рекомендаций производителя и устанавливать отрицательный развал, если управляемость будет меняться, и не факт, что в лучшую сторону? На самом деле управляемость немного улучшается – появляется возможность с легкостью входить в поворот даже на высокой скорости. Кроме того, можно избежать заноса и опрокидывания. Чаще всего к такой модификации прибегают водители спортивных автомобилей. Для гражданской езды такой тюнинг бесполезен – в городе другие скорости.

Дрифт

Особенно актуален такой угол установки колес для дрифта. Машина лучше цепляется за дорогу. Для любителей дрифта развал должен составлять от -0,5 до -5,5 градусов.

Отрицательный развал колес: зачем он нужен, преимущества и недостатки

Также оптимальным можно считать развал в минусе для участников кольцевых гонок. При этом отрицательное значение угла развала передней оси должно быть больше, чем задней. Так обеспечивается лучшее сцепление с дорогой, более резкое и чуткое управление.

Почему это важно?

Когда автомобиль входит в поворот на высокой скорости, кузов кренится. Именно в данный момент на колесо оказывается большая нагрузка, и оно может легко уйти уже в положительный развал. Вместе с этим есть риск, что колесо потеряет сцепление с дорогой. Если развал в минусе, к примеру, в -2,0 или немного выше, то крены уже не так сильно влияют. Машина уверенней войдет даже в крутой поворот.

Модные тенденции

Разваливают колеса в минус не только для спорта. В городах можно видеть заниженные авто с очень сильно заваленными колесами. Этот стиль называют Stance. Он подразумевает широкие диски и очень низкую посадку.

Отрицательный развал колес: зачем он нужен, преимущества и недостатки

Диски могут даже не помещаться в колесной арке. Поэтому и нужен такой развал. Нужно сказать, что, в отличие от спорта, здесь такой подход никакой практической ценности не несет. Это просто дань моде.

Недостатки

Мы рассмотрели, что дает отрицательный развал. А теперь нужно поговорить о недостатках. Если нет спортивных амбиций, тогда лучше отказаться от такого тюнинга.

Отрицательный развал колес: зачем он нужен, преимущества и недостатки

Один из серьезных минусов – это повышенный износ внутренней части покрышки. Если нужно быстро разогнаться или затормозить, то эффективность и разгона, и торможения будет снижена – площадь контакт колеса с дорогой уменьшилась. И, наконец, при движении по плохим дорогам машина может уйти в сторону.

Самое неприятное – это износ шин. Это случится, если отрицательный развал более 1 градуса. Чем выше будет этот угол, тем быстрее износится резина. Гонщики могут позволить себе менять резину даже после нескольких кругов. Обычному водителю это часто не по карману.

Как сделать развал в минус?

Прежде чем начать регулировки, следует знать, подойдет ли такой развал для автомобиля и будет ли в допуске поперечная, а также вертикальная устойчивость автомобиля. Конечно, при необходимости эти показатели можно увеличить.

Отрицательный развал колес: зачем он нужен, преимущества и недостатки

Чтобы повысить уровень устойчивости, в переднюю подвеску устанавливают стабилизатор. Для повышения вертикальной устойчивости меняют пружины на более жесткие. Чтобы снизить риск заноса при скоростном повороте, заднюю подвеску занижают. Тогда машина будет прижиматься к внешней стороне колеса, и ее не занесет.

Для регулировки отрицательного развала передних колес необходимо приобрести специальные регулировочные развальные пластины. Покупая пластину, следует отталкиваться от необходимого угла. Пластины бывают разные.

Алгоритм регулировки

Машину ставят на ровную и твердую поверхность. Затем кузов поднимают домкратом и демонтируют колесо. Далее снимают тормозной барабан, колодки, ступицу. Теперь можно закрепить развальную пластинку и установить все элементы обратно. Затем то же самое проделывают и с другим колесом.

На самом деле процесс несложный, и нет нужды посещать стенд развал-схождения – это будет пустой тратой. Если подобрать пластины правильно, то улучшения будут видны сразу же.

Задние колеса

Если разваливать и задние колеса, то можно добиться еще более лучшей управляемости. Но стоить это будет достаточно дорого – придется чаще менять все четыре колеса. На некоторых моделях авто производители сами рекомендуют делать отрицательный развал задних колес. Особенно это актуально, если машина заднеприводная.

Где делать этот тюнинг?

Лучше и проще всего посетить стенд развал-схождения. Это программно-аппаратный комплекс, который уже знает все необходимые углы для большинства автомобилей. С помощью датчиков, что будут устанавливаться на колеса, система определит текущие углы, а на базе этой информации можно будет уже выставлять нужные отрицательные углы. В большинстве сервисов специалисты готовы сделать развал любого типа.

Отрицательный развал колес: зачем он нужен, преимущества и недостатки

Отрицательный параметр – это не всегда интенсивный износ покрышек. Например, инженеры «АвтоВАЗа» и вовсе рекомендуют для «Лады Гранты» делать сзади развал в -2 градуса. Инженеры утверждают, что износ покрышек будет в норме. При этом это даст хороший эффект в плане управляемости. Для гражданских авто развал до -2,5 градусов будет только преимуществом – водитель не разорится на покрышках.

Заключение

Итак, мы выяснили, что собой представляет отрицательный развал колес автомобиля. Для чего это нужно? Это тюнинг для спорта, а также для красоты. Для гражданской езды по обычным дорогам такой развал в большинстве случаев не нужен — машина будет хорошо ездить и с заводскими параметрами. Но если очень хочется, то особого вреда не будет, а изменения будут заметны практически сразу (пускай и небольшие).

www.nastroy.net

зачем он нужен, преимущества и недостатки :: SYL.ru

В процессе использования любого авто, вне зависимости от модели, все преимущества ходовой части со временем теряются и угасают. Причина не только во времени, но и в неверно выполненном непрофессиональном ремонте ходовой части. Если в процессе ремонта вносились изменения в подвеску, задевались резьбовые соединения, то это приводит к нарушению углов установки колес. Ощутит эти даже незначительные изменения водитель автомобиля сразу же. Машину будет тянуть влево или вправо, входить в поворот станет труднее, ухудшится сцепление с дорогой и общая управляемость. Сейчас многие делают отрицательный развал колес. Давайте посмотрим, как это может влиять на качество вождения.

Общая информация

Прежде чем перейти непосредственно к преимуществам и недостаткам, необходимо вначале разобраться, что же это за углы и какими они могут быть.

отрицательное значение развала

Итак, развал – это расположение колес автомобиля под углом к дороге. Развал-схождение влияет на уровень управляемости, на безопасность и на то, как быстро резина придет в негодность. Сейчас существует масса моделей авто, и для каждой имеется свой оптимальный угол схождения и развала. Существует три вида. Это нулевой угол, положительный и отрицательный развал.

Колесо автомобиля будет в нулевом развале, если оно находится перпендикулярно к дорожному полотну. Если верхняя часть колеса направлена внутрь кузова, тогда развал считается отрицательным. Если верхняя часть колеса смотрит от кузова, тогда это положительный развал.

В процессе движения на автомобиле углы установки колес находятся под постоянным напряжением. Со временем даже правильно и профессионально выставленные параметры могут меняться в одну или другую сторону.

что дает отрицательный развал

Если углы оптимальные, то автомобиль будет более маневренным и устойчивым. Нужно внимательно следить за этим. Даже если развал будет меньше или больше на два градуса от оптимального, это может серьезно повлиять на управляемость, устойчивость и длительность срока эксплуатации резины.

Развал в минус

Казалось бы, зачем уходить от рекомендаций производителя и устанавливать отрицательный развал, если управляемость будет меняться, и не факт, что в лучшую сторону? На самом деле управляемость немного улучшается – появляется возможность с легкостью входить в поворот даже на высокой скорости. Кроме того, можно избежать заноса и опрокидывания. Чаще всего к такой модификации прибегают водители спортивных автомобилей. Для гражданской езды такой тюнинг бесполезен – в городе другие скорости.

Дрифт

Особенно актуален такой угол установки колес для дрифта. Машина лучше цепляется за дорогу. Для любителей дрифта развал должен составлять от -0,5 до -5,5 градусов.

что дает отрицательный развал фото

Также оптимальным можно считать развал в минусе для участников кольцевых гонок. При этом отрицательное значение угла развала передней оси должно быть больше, чем задней. Так обеспечивается лучшее сцепление с дорогой, более резкое и чуткое управление.

Почему это важно?

Когда автомобиль входит в поворот на высокой скорости, кузов кренится. Именно в данный момент на колесо оказывается большая нагрузка, и оно может легко уйти уже в положительный развал. Вместе с этим есть риск, что колесо потеряет сцепление с дорогой. Если развал в минусе, к примеру, в -2,0 или немного выше, то крены уже не так сильно влияют. Машина уверенней войдет даже в крутой поворот.

Модные тенденции

Разваливают колеса в минус не только для спорта. В городах можно видеть заниженные авто с очень сильно заваленными колесами. Этот стиль называют Stance. Он подразумевает широкие диски и очень низкую посадку.

значение развала

Диски могут даже не помещаться в колесной арке. Поэтому и нужен такой развал. Нужно сказать, что, в отличие от спорта, здесь такой подход никакой практической ценности не несет. Это просто дань моде.

Недостатки

Мы рассмотрели, что дает отрицательный развал. А теперь нужно поговорить о недостатках. Если нет спортивных амбиций, тогда лучше отказаться от такого тюнинга.

значение угла

Один из серьезных минусов – это повышенный износ внутренней части покрышки. Если нужно быстро разогнаться или затормозить, то эффективность и разгона, и торможения будет снижена – площадь контакт колеса с дорогой уменьшилась. И, наконец, при движении по плохим дорогам машина может уйти в сторону.

Самое неприятное – это износ шин. Это случится, если отрицательный развал более 1 градуса. Чем выше будет этот угол, тем быстрее износится резина. Гонщики могут позволить себе менять резину даже после нескольких кругов. Обычному водителю это часто не по карману.

Как сделать развал в минус?

Прежде чем начать регулировки, следует знать, подойдет ли такой развал для автомобиля и будет ли в допуске поперечная, а также вертикальная устойчивость автомобиля. Конечно, при необходимости эти показатели можно увеличить.

отрицательное значение угла развала

Чтобы повысить уровень устойчивости, в переднюю подвеску устанавливают стабилизатор. Для повышения вертикальной устойчивости меняют пружины на более жесткие. Чтобы снизить риск заноса при скоростном повороте, заднюю подвеску занижают. Тогда машина будет прижиматься к внешней стороне колеса, и ее не занесет.

Для регулировки отрицательного развала передних колес необходимо приобрести специальные регулировочные развальные пластины. Покупая пластину, следует отталкиваться от необходимого угла. Пластины бывают разные.

Алгоритм регулировки

Машину ставят на ровную и твердую поверхность. Затем кузов поднимают домкратом и демонтируют колесо. Далее снимают тормозной барабан, колодки, ступицу. Теперь можно закрепить развальную пластинку и установить все элементы обратно. Затем то же самое проделывают и с другим колесом.

На самом деле процесс несложный, и нет нужды посещать стенд развал-схождения – это будет пустой тратой. Если подобрать пластины правильно, то улучшения будут видны сразу же.

Задние колеса

Если разваливать и задние колеса, то можно добиться еще более лучшей управляемости. Но стоить это будет достаточно дорого – придется чаще менять все четыре колеса. На некоторых моделях авто производители сами рекомендуют делать отрицательный развал задних колес. Особенно это актуально, если машина заднеприводная.

Где делать этот тюнинг?

Лучше и проще всего посетить стенд развал-схождения. Это программно-аппаратный комплекс, который уже знает все необходимые углы для большинства автомобилей. С помощью датчиков, что будут устанавливаться на колеса, система определит текущие углы, а на базе этой информации можно будет уже выставлять нужные отрицательные углы. В большинстве сервисов специалисты готовы сделать развал любого типа.

значение угла развала

Отрицательный параметр – это не всегда интенсивный износ покрышек. Например, инженеры «АвтоВАЗа» и вовсе рекомендуют для «Лады Гранты» делать сзади развал в -2 градуса. Инженеры утверждают, что износ покрышек будет в норме. При этом это даст хороший эффект в плане управляемости. Для гражданских авто развал до -2,5 градусов будет только преимуществом – водитель не разорится на покрышках.

Заключение

Итак, мы выяснили, что собой представляет отрицательный развал колес автомобиля. Для чего это нужно? Это тюнинг для спорта, а также для красоты. Для гражданской езды по обычным дорогам такой развал в большинстве случаев не нужен — машина будет хорошо ездить и с заводскими параметрами. Но если очень хочется, то особого вреда не будет, а изменения будут заметны практически сразу (пускай и небольшие).

www.syl.ru

Развал-схождение: что это, как выставить правильно, и что будет, если его не делать

Каждый автопроизводитель для улучшения устойчивости и управляемости предусматривает для конкретной модели автомобиля определённое положение передних (и задних) колёс относительно друг друга и плоскости дороги. Параметры развала, схождения и кастера принято называть углами установки колес.

Под развалом понимают угол наклона колес по отношению к перпендикулярной плоскости (в обычном случае — к дороге). При отрицательном развале колёса визуально становятся будто «домиком», при положительном угле развала верхняя часть колеса наклоняется наружу относительно нижней.

При отрицательном развале (слева) колёса стоят «домиком»

Схождение — это сумма углов между плоскостью, которая проходит через центры колес и продольной осью автомобиля. Звучит немного непонятно, но на деле всё просто: если оно положительное, то плоскости вращения колёс пересекаются впереди автомобиля словно «сходясь навстречу» друг другу, при отрицательном — где-то сзади (расхождение).

Положительное схождение (слева) – это именно схождение колёс навстречу друг другу впереди автомобиля

Кастер (иногда говорят кастор) от англ. Caster angle (угол продольного наклона) это угол, образованный вертикалью и проекцией оси поворота колеса на продольную плоскость автомобиля. При положительном кастере ось поворота колеса наклонена назад относительно направления движения, а при отрицательном — наоборот, «смотрит вперёд».

Отрицательный кастер (слева) приводит к наклону стойки вперёд

Начнём с развала. При его околонулевых значениях автомобиль наиболее стабилен до тех пор, пока едет по прямой. И только в том случае, если подвеска достаточно жесткая: не просто так на старых автомобилях колёса имели положительный развал, то есть «домиком наоборот», что в некоторой степени компенсировало мягкость амортизаторов и нестабильность углов под нагрузкой.

Однако со временем от положительного развала конструкторы начали уходить в сторону отрицательных значений (правда, всё равно не заваливая колёса на несколько градусов, как это делают в автоспорте). Это позволило улучшить устойчивость автомобиля в поворотах, поскольку колесо «не подламывается» и цепляется за дорогу лучше из-за большего пятна контакта.

Развал «домиком» улучшает устойчивость автомобиля при скоростном прохождении поворотов

Stance, baby: ярко выраженный отрицательный развал колёс является неотъемлемым атрибутом некоторых автомобильных субкультур

Поэтому околонулевые настройки в теории положительно влияют на устойчивость, а «минусовой развал» позволяет «вваливать» в повороты еще лучше, но уже способен привести к ускоренному износу внутренних дорожек шин. Именно поэтому, в отличие от спортсменов, и конструкторы автомобилей, и обычные «развальщики» предпочитают околонулевые значения.

Однако в зависимости от конструкции и кинематики подвески, жесткости упругих элементов, ширины колеи, вылета колёс и многих других факторов углы установки колёс на разных машинах заметно отличаются. Более того, они могут изменяться даже в пределах одной модели в зависимости от типа подвески (обычная или спортивная) и размерности шин.

Как регулируются углы установки колес?

На многих современных переднеприводных автомобилях углы развала передних колёс заданы конструктивно, да и кастер (угол продольного наклона стойки) не регулируется, поэтому вся настройка сводится к проверке и регулировке схождения.

Однако так было не всегда — на той же «восьмерке», с которой выросли все остальные автомобили этой платформы , регулировались не только схождение с развалом, но и кастер. Интересно, что допуски при этом были довольно большими, а ремонтники при регулировке далеко не всегда меняли все углы, предпочитая во многих случаях не трогать кастер — дескать, возни много и толку особо никакого.

Заводские параметры углов Самары выглядят так: развал передних колёс = 0°±30′, схождение = 0°15′ ± 10′ и кастер = 0°20±30’0. Как видно, допуски действительно довольно большие — развал по заводским нормативам может «гулять» в пределах одного градуса, а кастер из пятидесяти «плюсовых» минут имеет законное право «уходить в минус».

Передняя подвеска ВАЗ-2108 – классический Мак-Ферсон без подрамникабез подрамника​Допуски производителя на Самаре довольно большие, поэтому «среднестатистический» результат посещения стенда выглядит примерно так. Как видно, все параметры укладываются в «зелёный» диапазон

​

Некоторые автомобилисты утверждают, что отклонения в минуты (!) они способы заметить безо всякого стенда – просто внимательно взглянув на авто спереди…

На что влияет кастер?

С кастером ситуация обстоит не менее интересно. Чуть выше мы вспомнили, что при нулевом угле наклона стойка стоит строго вертикально – то есть, колесо со ступицей никуда не смещается относительно вертикали. При отрицательном кастере стойка в верхней части словно наклоняется вперёд, а колесо, соответственно, уходит назад. При положительном – наоборот.

На переднеприводных ВАЗах, например, параметр кастера изменяется с помощью регулировочных шайб, которые подкладываются под элементы передней подвески – кронштейны продольных рычагов (растяжек).

​Кастер на Самаре задаётся с помощью нескольких шайб​​

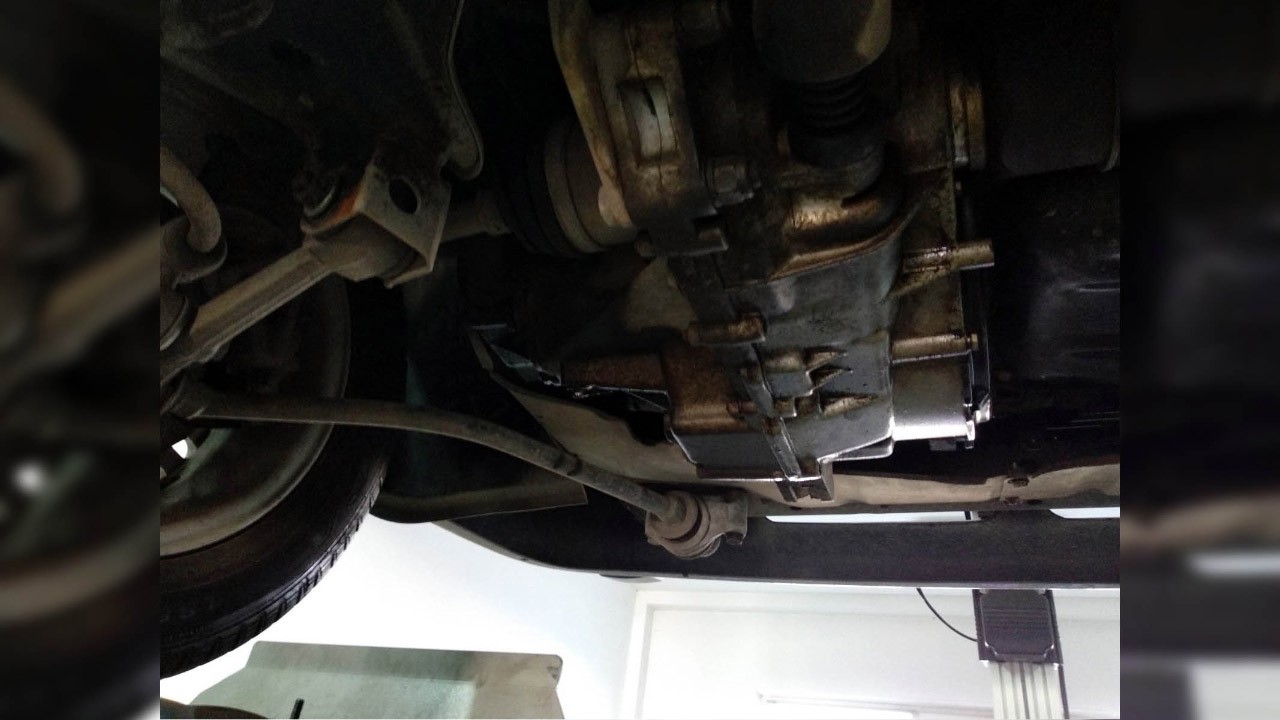

Продольные растяжки подвески ВАЗ-2108 спереди крепятся к кронштейнам, сзади – к поперечным рычагам. Именно поэтому они влияют на кастер

Убрав шайбы, стойку можно «завалить» назад в пределах градуса, а колесо – наоборот, сместить относительно центра арки в сторону переднего бампера. В реальности, правда, наблюдается обычно обратная картина – на многих «пожилых» Самарах, «десятках», Приорах и Калинах колесо «уезжает» в сторону передней двери из-за ударов и усталости металла, причем вернуть его на место получается далеко не всегда, даже если убрать все шайбы.

​Так выглядит нулевой кастер: колесо стоит в колесной арке симметрично по отношению к бамперу и крылу​Это уже не кастер, а приговор передней подвеске и даже кузову. Вернуть колесо на место «малой кровью» не выйдет

Чем больше угол наклона стойки, тем переднеприводный (и не только) автомобиль стабильнее ведёт себя на высоких скоростях. Положительный кастер способствует меньшему «вилянию» машины, которая становится не такой чувствительной к колеям и неровностям.

Кастер важен не только своим прямым воздействием на скоростные качества автомобиля, но и тем, что он влияет на углы схождения и развала, которые меняются в зависимости от наклона стойки. Поэтому начинать регулировку углов передних колёс нужно именно с кастера. Затем следует регулировка развала, а в самую последнюю очередь необходимо настраивать схождение, помня о взаимосвязанности этих параметров между собой.

​При изменении кастера нужно раскручивать продольные растяжки подвески. Это требует времени и сил – особенно, если автомобиль старый

Какие выбрать углы?

Обычно выбор углов установки колес из допустимого диапазона является прерогативой самого «развальщика». И это не всегда хорошо, поскольку многие из них, годами занимаясь своей работой, руководствуются какими-то внутренними стереотипами, которые нередко противоречат теории, а на практике приводят к ухудшению ходовых качеств автомобиля и преждевременному износу шин. Поэтому к итоговым цифрам распечатки нужно относиться с большим вниманием, а в отдельных случаях – не стесняться давать рекомендации.

Какой же ставить угол наклона стойки, если он регулируется? На стандартной подвеске и при «обычной» манере вождения – максимально допустимый положительный, то есть 0°50′ для переднеприводной Самары, да и на других переднеприводниках кастер лучше ставить «побольше в плюс» — в пределах допусков, и если этот параметр настраивается, конечно. Это обеспечит автомобилю лучшую курсовую устойчивость на высоких скоростях и приведёт к «самостабилизации» руля в околонулевом положении. Допустимо и небольшое отклонение от заводских допусков – например, увеличение кастера до одного градуса (60-65′).

​Свои углы» могут выглядеть примерно так​Удивительно, но современный стенд «знает» даже о том, что Самара выпускалась в двух поколениях!

Правда, за «чёткий ноль» придется расплатиться тем, что в поворотах руль несколько потяжелеет (усилителя-то нет!) и будет пытаться резче вернуться в прежнее положение. Однако к такой новой особенности машины можно привыкнуть буквально за несколько минут.

Что касается развала, то иные «городские гонщики» нередко «разваливают в минус» передние колёса до одного градуса и более. Однако при этом автомобиль станет более «нервным» и чувствительным к уклону дорогу, из-за которого руль может буквально «рваться из рук» (особенно – на больших и широких колёсах!). Еще одна плата за «спортивные амбиции» — преждевременный износ внутренних дорожек – шины-то стоят «домиком»!

​Развал передних колёс на Самаре регулируется с помощью эксцентрикового болта (позиция 3 на рисунке) на корпусах передних амортизаторов

Лучше всего, если развал передних колёс после регулировки будет иметь «лёгкий намёк на минус» — то есть, в пределах -0°5-10′ на сторону. Правда, выставлять этот параметр с такой ювелирной точностью на советско-российской машине не так уж просто, да и далеко не все мастера согласны тратить своё рабочее время на подобные забавы.

​Настройка всех углов установки передних колёс на ВАЗе занимает больше времени, чем на автомобилях вроде Renault Logan​​

Регулировка схождения на Самаре – процесс довольно хлопотный (особенно со стороны водителя), поэтому некоторые развальщики даже самостоятельно (!) изготавливают подобный специнструмент

При настройке схождения на переднеприводных ВАЗах также лучше всего сильно не отклоняться от околонулевых значений, помня о том, что даже при небольшой загрузке автомобиля (водитель и пассажир) оно начинает изменяться примерно на 5-7 минут, причём в какую именно сторону (в «плюс» или в «минус») зависит от положения «усов» рулевой рейки на конкретном автомобиле.

​​

Обратите внимание, как изменяются углы схождения и развала при частичной загрузке! (первое фото – на пустом автомобиле, второе – с водителем весом 65 кг)

​​

Перед регулировкой схождения руль нужно выставить строго горизонтально и зафиксировать, для чего на СТО используются специальные приспособления

Что будет, если их не делать?

В большинстве случаев проверку углов установки колес рекомендуют выполнять не реже одного раза в 30 000 км и сразу же после того, если автомобиль угодил колесом в крупную яму или стал участником даже небольшого ДТП. Ведь и первое, и второе может привести к смещению элементов подвески, что нарушит параметры схождения, кастера или развала.

А что будет, если их не делать вообще? Ничего хорошего, разумеется. Как минимум, автомобиль будет хуже вести себя и на прямой, и в поворотах, ведь отклонение любого из параметров влияет и на устойчивость машины, и на её управляемость. Во-вторых, сбитые углы приведут к тому, что машину начнет уводить в сторону, поэтому водителю придется удерживать руль с большей силой для того, чтобы сохранить прямолинейное движение.

​При настолько сбитом схождении левого колеса (параметр, выделенный красным), машина едет «как-то странно», постоянно рыская по дороге, а руль просто не возвращается обратно! Если всё оставить как есть, то протектора хватит буквально на пару тысяч километров.

Бывает, что машину не просто тянет влево или вправо, а она при движении все время «рыскает», отклоняясь туда-сюда от прямолинейной траектории. Кроме того, что ехать на таком автомобиле будет не слишком приятно, очень быстро владелец обнаружит, что колеса на той оси, где нарушены углы установки колёс, изнашиваются очень неравномерно и весьма преждевременно.

​Износ внутренних дорожек — результат большого отрицательного развала

Известны случаи, когда из-за неправильного «схода-развала» проектор почти новой шины буквально «таял на глазах», исчезая всего за 10-15 тысяч километров!

Когда регулировка углов установки колес не помогает?

Далеко не всегда даже квалифицированный специалист на правильно отъюстированном стенде (а это очень важно!) сможет выставить углы установки колес в заданных производителем допусках. Обычно этому мешают изношенные детали подвески, в которых возникли заметные люфты. Ловить минуты там, где во время движения детали «гуляют» на целые градусы – занятие довольно бессмысленное. Поэтому опытный «развальщик» обычно начинает с первичной (то есть «грубой») диагностики ходовой части, внимательно осматривая резино-металлические элементы и проверяя их на взаимное перемещение. Во многих случаях прежде, чем заезжать на стенд «схода-развала», необходимо посетить пост общеремонтных работ для замены изношенных деталей подвески. И лишь «перетряхнув ходовку» можно пробовать добиться требуемых углов установки колес.

Бывает, что подвеска в порядке, но выставить схождение, развал или кастер все равно не получается. Причина – необратимая деформация кузова, что бывает после сильной аварии или вследствие коррозии силовых элементов. И если в первом случае еще хотя бы теоретически может помочь стапель, то на сильной «гнилой» машине малой кровью проблему не решить, а большой – не имеет смысла.

Иногда даже после того, как углы выставлены правильно, автомобиль всё равно уводит в сторону. В этом случае нужно попробовать переставить колёса местами (а лучше – сменить подозрительную пару), поскольку часто из-за деформации каркаса или неоднородности слоёв брекера шина становится «кривой»

Опрос

Давно делали «развал-схождение»?

Всего голосов:

www.kolesa.ru

Отрицательный развал. Зачем делают отрицательный развал задних колес

В последние годы огромное количество автомобилистов стало интересоваться темой отрицательного развала колес на задней оси. В интернете ходят сотни слухов, что таким образом можно повысить управляемость. Сейчас часто рекламируют развальные пластины. Давайте посмотрим, так ли полезна эта регулировка для обычного автовладельца.

Общая информация

Прежде чем начать рассматривать плюсы и минусы отрицательного развала, стоит разобраться, что вообще представляет собой этот развал и каким он бывает. Этот небольшой ликбез будет полезен начинающим водителям.

Существует три вида развала колеса – это нулевой, отрицательный и положительный.

Теперь о каждом по отдельности. Когда развал нулевой, углы установки колеса полностью перпендикулярны поверхности или асфальту. Если верхняя часть шин автомобиля смотрит вовнутрь кузова, тогда это отрицательный развал. Если верхняя часть колеса направлена наружу, тогда установлен положительный угол.

При езде на автомобиле параметры развала-схождения постоянно сбиваются. На колеса оказываются серьезные нагрузки. Углы имеют свойства меняться. Зачастую в процессе эксплуатации становится заметно, что углы на передней оси и на задней не совпадают. Поэтому стоит чаще заезжать на СТО и делать регулировку углов на колесах двух осей. Делается это на специальных стендах развал-схождения.

Если настройки углов оптимальны, тогда автомобиль становится более маневренным и устойчивым на дороге. Даже если изменить развал всего на два градуса, то это может очень серьезно влиять на характеристики устойчивости. Также это повлияет и на срок службы резины.

Для чего нужен минусовой развал?

Может показаться, что он делается для стиля. Многие видели машины, подготовленные для дрифта или просто машины с маленьким клиренсом и колесами с развалом задней оси. Попробуем разобраться, зачем это делают с точки зрения физики.

Данный развал положительно влияет на управляемость автомобиля. Это дает возможность на сравнительно высокой скорости входить в повороты. Развал в минусе не дает задней оси уйти в занос.

У автомобиля имеется три типа поворачиваемости. Есть недостаточная, нейтральная, а также избыточная. Последняя в данном случае самая важная.

Избыточная поворачиваемость

Как она проявляется? Если первыми теряют сцепление колеса на задней оси, то это избыточная поворачиваемость. В данном случае у машины снесет заднюю ось. Возможен даже разворот. Заднеприводные авто очень склонны к этому, корректировать машину сложнее по сравнению с передним приводом. При соблюдении рекомендаций автомобиль безопасен, но на скользком покрытии избыток поворачиваемости чувствуется.

Методы борьбы с данным явлением

На передней оси настраивают положительный развал. При кренах увеличивается наклон колеса наружу. Подвеску настраивают на вертикальную жесткость.

Один из популярных методов борьбы с избытком поворачиваемости на задней оси – это как раз отрицательный развал задних колес.

Немного про дрифт

Для городской езды развал в минус на задней оси можно и не делать. Но если рассматривать автомобиль для дрифта, то здесь такой подход очень актуален. Это позволяет авто буквально вгрызаться в дорогу. Для дрифта значения минусового развала может быть в диапазоне от -0,5 до -5,5 градусов. Оптимальным считается развал в минус и для кольцевых гонок. На передней оси угол развал должен быть больше, чем на задней.

При входе в поворот на большой скорости, кузов авто сильно кренится. Именно в данный момент на колесо оказывается очень сильное воздействие. Оно может уйти в плюсовой развал. Это может спровоцировать срыв в занос.

Если угол развала составляет -2,0 или -2,5 градуса, тогда крены кузова не так сильно будут влиять на колесо, и машина войдет в поворот уверенно и легко. При этом скорость может быть достаточно высокой.

Stance-культура

Говоря о минусовом развале колес, нужно обязательно сказать и об этом течении. Это мода на машины с низкой подвеской и очень сильно заваленными колесами.

В эти авто, как дань стилю, устанавливают огромные широкие диски. При этом посадка автомобиля очень низкая. Диски должны быть такими большими, что могут даже не поместиться в колесную арку. Для этого и делают минусовой развал. Со стороны это выглядит эффектно, но снижается комфорт вождения.

Недостатки

Выше мы рассмотрели плюсы минусового развала колес. Теперь рассмотрим недостатки. Внутренняя часть покрышки будет подвергаться при такой настройке повышенному износу. Резкие разгоны и торможения будут не слишком эффективными, так как уменьшается площадь контакта колеса автомобиля с асфальтом. Если машина движется по плохой дороге, то ее может увести в сторону.

Самое неприятное – это быстрая скорость износа покрышек. Интенсивный износ будет даже тогда, когда шина установлена даже под отрицательным углом в -1 градус. Чем больше этот угол, тем быстрее износ покрышек. Гонщики могут себе позволить менять покрышки после каждого заезда. Для рядового автовладельца такая установка углов может быть убыточной. Особых преимуществ в городе водитель гражданского авто не получит.

Как меняют развал?

Прежде чем браться за изменение углов на автомобиле, необходимо узнать, а подходит ли для конкретной модели и марки такой развал и будет ли в норме параметры вертикальной и поперечной устойчивости автомобиля.

Теперь стоит перейти к тому, как сделать отрицательный развал. Для этого необходимо подобрать в магазинах пластины для установки углов колес. Сегодня они продаются под любое авто. При выборе пластин нужно учитывать желаемый угол. Выбор очень велик, а все детали разные. Алгоритм установки практически одинаковый для большинства авто.

Машину нужно поднять с помощью домкрата или подъемника. Затем снимают колесо, далее – барабанный или дисковый тормозной механизм вместе с колодками. После этого снимают ступицу. Затем остается только установить пластину по инструкции и все демонтированные ранее детали. Такие же манипуляции проделывают и с обратным колесом.

Процедура не представляет сложностей, но если навыков нет, можно поехать на стенд-развал схождения, проверить установленный угол, а затем попросить специалистов установить пластину на автомобиль.

Автор: Афанасьев Юрий

labuda.blog

Отправить ответ

avatar
  Подписаться
Уведомление о
