Замена сцепления Renault Logan своими силами фотографии и видео

Замена сцепления Рено Логан процесс требующий довольно много времени, особенно если у вас нет подъемника и помощника. Но если хочется сэкономить деньги на автосервисе, то заменить сцепление Renault Logan по силам практически любому автолюбителю. Срок службы «корзины», ведомого диска и подшипника выключения сцепления напрямую зависит от манеры езды и степени загруженности автомобиля при эксплуатации.

Для того, что бы снять сцепление необходимо будет снять коробку передач, без этого замена сцепления на Рено Логан не возможна. Для снятия коробки Logan необходимо слить масло из КПП. Ведь нам придется еще и приводы со ШРУСами снять. Теперь нам надо отвернуть болт крепления левого кронштейна подрамника к кузову и ослабить затяжку гайки крепления кронштейна к рычагу подвески, без этого просто не получится вынуть коробку из моторного отсека. Коробку вынимаем вниз, поэтому без подъемника или ямы нам не обойтись.

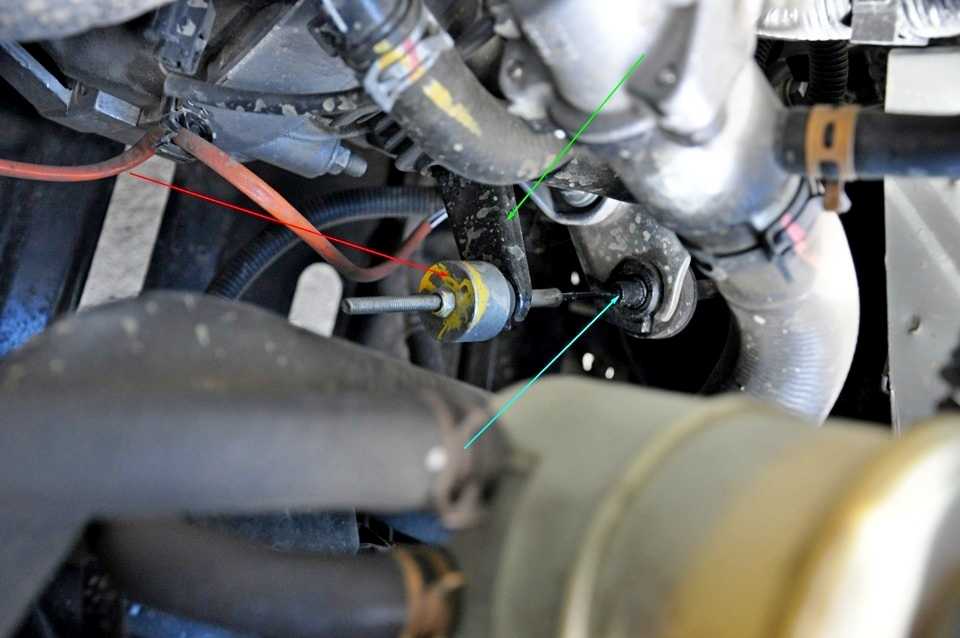

От самой коробки нам надо отсоединить трос привода сцепления от вилки механизма выключения сцепления и кронштейна на коробке передач. Кроме того снять тягу включения передач. Но перед тем как открутить хомут тяги переключения КПП обязательно необходимо пометить положение тяги относительно штока. Иначе при сборке могут возникнуть проблемы.

Далее снимаем датчик скорости, датчик положения коленчатого вала, отсоединяем колодку проводов от выключателя света заднего хода, отсоединяем колодку жгута проводов системы управления двигателем от колодки проводов датчика концентрации кислорода. Снимаем колодку датчика с держателя на коробке передач и вынимаем жгут проводов датчика из держателя на коробке передач. Кроме того придется еще и стартер открутить. Ведь он тремя болтами крепится к картеру сцепления. Смотрим фото для наглядности далее.

Снимаем заднюю и левую опоры силового агрегата под двигатель, сам мотор необходимо вывесить на опорах. Для того, что бы окончательно снять коробку придется открутить все болты крепящие коробку к двигателю.

Теперь можно отводить коробку для снятия корзины Рено Логан. Выводим первичный вал из ступицы ведомого диска сцепления и снимаем коробку. При снятии и установке коробки передач Renault Logan нельзя опирать первичный вал коробки передач на лепестки диафрагменной пружины, чтобы не ничего там не повредить. Далее откручиваем корзину сцепления от маховика, где и стоит изношенный диск.

При установке нового диска корзину к маховику необходимо прикручивать равномерно. Болты прикручиваем равномерно, каждый — не более чем на один оборот за проход, чтобы не деформировать «корзину» сцепления. Не забываем, что перед затяжкой обязательно вставляем оправку для центрирования диска. Можно купить в обычном авто магазине оправку для дисков сцепления ВАЗ, однозначно подойдет. Если не использовать центрирующую оправку имитирующую первичный вал КПП, то вставить коробку не получится. Сам диск ориентируем выступающей частью к корзине. Корзину затягиваем моментом 20 Нм или 2 кгс. Перед установкой коробки передач замените выжимной подшипник. Обычно сцепление меняют в сборе диск, корзина и подшипник. Коробку прикручиваем к двигателю моментом 44 Нм. Затем собираем все в обратном порядке.

Замена сцепления на Рено Логан мало отличается от той же процедуры на любом переднеприводном автомобиле с поперечным расположением силового агрегата. Данная инструкция пригодится и для владельцев Сандеро и Лада Ларгус.

Для наглядности так же предлагаем видео замены сцепления Renault Logan.

ruauto99.ru

Замена сцепления Рено Логан — umelyeruki.info

Здравствуйте. Покажем замену сцепления на автомобиле Рено Логан. Аналогично меняется на Сандеро, Ларгус.

Процедуру замены сцепления нужно делать на яме или подъемнике.

Артикул:

  • качественный комплект сцепления от Valeo — VAL821071

Инструменты:

  • вороток
  • удлинитель
  • головка на десять, восемнадцать, шестнадцать, тридцать, одиннадцать
  • рожковый ключ на десять, тринадцать
  • два домкрата
  • Torx T20, T30

Несколько позиций специального инструмента в этом списке не указано, читайте пошаговую инструкцию, там все описано.

Пошаговая инструкция

1. Перед началом работы, снимаем минусовую клемму с аккумулятора. Откручиваем головкой на десять гайку и снимаем.

2. Срываем передние ступичные гайки с двух сторон. Усилие затяжки большое, поэтому берите силовой вороток. Гайки под головку на тридцать.

3. Срываем колесные болты, поддомкрачиваем, и снимаем передние колеса.

После снятия колес, полностью выкручиваем ступичные гайки.

4. Откручиваем болт крепления шаровой опоры и вынимаем палец. Это мы показывали ранее.

Проделываем такую операцию с двух сторон.

5.  С левой стороны вытаскиваем привод из ступицы и укладываем на рычаг.

С правой стороны тоже вытаскиваем привод из ступицы и вынимаем его из МКПП. Он вставляется в шлицы и легко выходит.

6. Снимаем пластиковые защиты с двух сторон для доступа к болтам крепления тяги. Защиты закреплены пластиковыми гайками.

После снятия защит, откручиваем болты крепления тяги с двух сторон.

7. Демонтируем защиту двигателя.

8. Теперь нам нужно снять боковую защиту бампера. Закреплена она двумя клипсами и тремя винтами под Torx T20.

Проделываем это с двух сторон.

9. Откручиваем три винта крепления бампера к подрамнику. Винты под Torx T30.

10. Откручиваем выхлопную трубу в районе лямбда-зонда. Откручиваем две гайки на десять и отключаем разъем на лямбда-зонд.

11. Отключаем разъем на второй лямбда-зонд который установлен после катализатора.

12. Снимаем трубу с двух резинок и отводим в сторону. Полностью трубу снимать не нужно.

Труба будет держаться на одной подушке глушителя которая сзади. Если вы работу делаете на яме, может потребоваться снять трубу полностью.

13. Если у вас есть ГУР, то откручиваем трубку от подрамника. Болт под ключ на десять.

14. Откручиваем рулевую рейку от подрамника. Закреплена она двумя болтами сверху. Болты под головку на восемнадцать.

Рейка у нас останется на кузове и будет держаться за счет того что рулевые наконечники прикручены к кулакам.

15. Откручиваем третью опору двигателя. Отпускаем с начало задний болт, затем передний.

Опора остается на подрамнике.

16. Далее мы будем снимать подрамник, но предварительно нужно обратить внимание на радиатор охлаждения. В зависимости от года выпуска автомобиля радиатор нужно подвязывать или он будет висеть на своих ушах.

На Логанах до 2008 года выпуска не нужно подвязывать радиатор. А вот с 2008 года выпуска идет измененная система охлаждения, и если снимаете подрамник радиатор нужно подвязывать. Как лучше подвязать радиатор смотрите в видео уроке с 8.20.

17. Откручиваем четыре болта крепления подрамника. Болты под головку на восемнадцать.

Лучше всего попросить помощника придержать подрамник во время откручивания, или подпереть винтовой стойкой.

18. Сливаем масло из МКПП и снимаем левый привод. Это мы показывали ранее.

19. Отключаем разъем с выключателя заднего хода.

Откручиваем два болта которые крепят массы. Болты под головку на тринадцать.

Отщелкиваем клипсу и отводим провода в сторону.

Для удобства заводим трубку гидроусилителя вверх и подвязываем.

20. Снимаем трос сцепления, это мы тоже разбирали ранее.

21. Откручиваем четыре нижних болта крепления коробки к двигателю. Они под головку на тринадцать.

22. Сзади коробки отключаем разъем с датчика скорости.

Откручиваем тягу от кулисы. Гайка под ключ на тринадцать. Гайку полностью не откручивайте, просто ослабьте, и извлеките трубку.

23. Откручиваем два болта крепления стартера. Стартер крепит три болта, ну к третьему доступа пока нет.

24. Из-под капота снимаем разъем на датчик коленчатого вала. Отгибаем флажок и стягиваем разъем.

25. Далее нужно вывесить двигатель, и открутить кронштейн крепления коробки к левой опоре двигателя.

Устанавливаем подъемную стойку и за один крючок подтягиваем двигатель.

Откручиваем три болта крепежа кронштейна коробки к левой опоре. Болты под головку на шестнадцать. Откручивать их нужно из-под капота, возле бачка тормозной жидкости.

Потребуется удлинитель к воротку.

26. Опускаем двигатель вместе с коробкой с помощью стойки.

27. Снимаем сапун и откручиваем сверху два болта крепления коробки и один болт стартера.

28. Последний крепеж коробки это две гайки на шпильках. Просим помощника придержать коробку, а сами откручиваем гайки.

Так же проверьте перед снятием коробки чтобы стартер вышел из места посадки.

29. После откручивания гаек, в раскачку вынимаем коробку.

30. Откручиваем болты крепления сцепления головкой на одиннадцать и снимаем его.

Замена сцепления Рено Логан

31. После снятия сцепления обратите внимание на состояние маховика. Не должно быть волны на рабочей поверхности и синих припалов.

Так же посмотрите на состояние венца маховика.

32. Обезжириваем рабочую поверхность маховика и устанавливаем новое сцепление.

Обратите внимание на фото ниже, так при установке диск сцепления должен лежать в корзине.

Замена сцепления Рено Логан

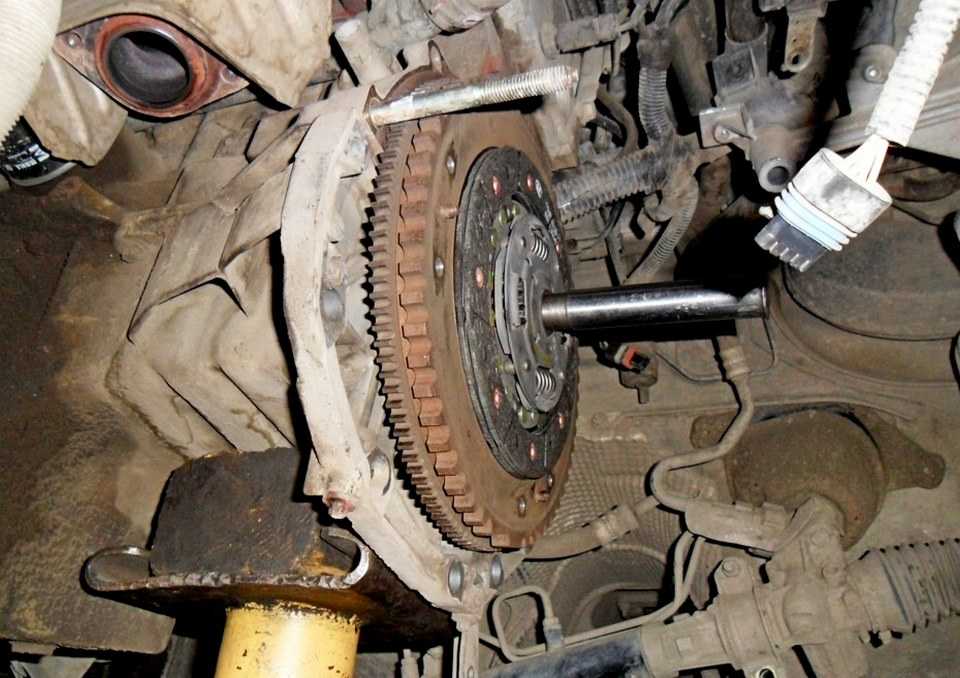

Прикладываем к маховику корзину с диском и вставляем центрирующую оправку. Далее наживляем и равномерно затягиваем болты. У кого есть динамометрический ключ, момент затяжки 1,2 кгс·м.

Желательно иметь пару болтов крепежа сцепления в запасе. При затягивании они бывает ломаются.

Замена сцепления Рено Логан

33. Меняем выжимной подшипник на валу коробки. Попутно проверяем износ места посадки подшипника и вилки.

Замена сцепления Рено Логан

Место посадки подшипника нельзя смазывать, очистите от грязи и устанавливайте новый подшипник.

Замена сцепления Рено Логан

Так же проверьте пыльник вилки.

Ну вроде обо всех нюансах рассказали, далее производим обратную сборку.

Видео урок

umelyeruki.info

Как заменить сцепление | ЛоганМашина

Как поменять сцепление Рено Логан, Сандеро…

Здравствуйте, читатели блога AAuhadullin.ru. Сегодня мы рассмотрим, как заменить сцепление Renault Logan. Работа сложная, чтобы заменить сцепление на автомобиле, надо снять коробку переключения передач.

Как вы сами понимаете, предстоит поработать, потратив много драгоценного времени! Давайте разберёмся, что и как отключать и отсоединять с коробки передач и разберём, чуть не половину машины. При этом побегаем под машину и в моторный отсек. В моём детстве году так 1975-м, мой отец купил подержанный Москвич-403. И вот он в нём постоянно, что-то менял. И со сцеплением и с КПП возился много раз. Помнится, в мою обязанность входило снять и установить кардан, если, конечно, он снимал коробку.

Я помню, мы с ним снимали коробку передач, перебирали сцепление часа за два, до того мы потренировались на нём!

Ремонт сцепления

Итак, начнём замену сцепления Reno Logan: Перед заменой сцепления загоняем машину на смотровую яму.

  • Замена сцепления Renault Logan начинается с того что надо отключить минусовую клемму аккумулятора.
  • Ключом, а лучше торцевой головкой (на 30) срываем, но не откручиваем, гайки передних ступиц на обоих колёсах.
  • Ставим домкрат, поднимаем передние колёса и снимаем их.
  • Дальше уже можно полностью открутить ступичные гайки и с помощью головки (на 16) приступить к демонтажу шаровых опор.

Шаровая опора Reno Logan в отличие от ВАЗовских моделей крепится к тормозному кулаку вставкой в кулак и зажимается болтом сбоку. Поэтому надо открутить боковой болт и вытащить. Вставить в щель клиновидный с расширением бородок или мощную ударную отвёртку и разжав, извлечь шаровую опору из своего посадочного места.

Крепление и способ демонтажа шаровой опоры показано на фото ниже: Mount the ball joint Как заменить сцепление Logan, Sandero

Рис 1. Крепление шаровой опоры

  • Шаровые опоры вытаскиваем с обеих сторон и извлекаем оба наружных шруса из ступиц.
  • Далее для удобства работы по замене сцепления снимаем защитные кожухи с обоих колёс.
  • С правой стороны снимаем привод, просто выдернув его из своего посадочного места, здесь он выходит легко.
  • Перед тем как снять левый привод, надо снять защиту двигателя и слить масло с коробки.
  • Затем надо снять защиты бамперов, они находятся снизу, по углам бампера. Крепятся они с помощью двух клипс и трёх саморезов на каждой защите.
  • Откручиваем нижнюю часть бампера, которая крепится к подрамнику, ключом торакс Т30.
  • Откручиваем выхлопную трубу головкой (на 10).
  • После того как открутили надо отстегнуть от разъёма датчик кислорода (Лямбда-зонд).
  • Далее снимаем второй датчик кислорода установленный после катализатора.
  • Снимаем две-три резинки глушителя, на которых висит глушитель, отведём его в сторону, чтобы он нам не мешал при замене.
  • Глушитель подвешиваем за проволоку в днище машины.

У нас появилось свободное пространство для снятия подрамника…

  • Далее, если у вас машина с гидроусилителем руля, то надо открутить крепление трубки ГУРа к подрамнику, делается это с помощью ключа (на 10).
  • Рулевая рейка крепится к подрамнику сверху двумя болтами. Окручиваем их ключом (на 18).
  • Откручиваем кронштейн задней опоры двигателя, но не весь. Сначала отпускаем задний болт опоры, полностью выкручивать не надо, а потом откручиваем передний болт от самой подушки и вынимаем кронштейн из прорези заднего болта. Опора остаётся на подрамнике.

The rear engine mount e1474817638175 Как заменить сцепление Logan, Sandero

Рис 2. Задняя опора двигателя

Обратите своё внимание на радиатор охлаждения. Крепления его бывают разными. До 2008 года радиатор крепился к кузову боковыми кронштейнами. А после 2008 года радиатор стали устанавливать на вертикальные штырьки, которые входят в подрамник.

Так что если у вас автомобиль выпуска после 2008 года, то его надо будет подвязывать к панели замка капота, чтобы он не выпал при извлечении подрамника. Подвязывают его проволокой или крепкой верёвкой за диффузор радиатора. Подвязывать необходимо в двух точках, справа и слева. В противном случае он будет провисать одним концом вниз.

Подошёл черёд подрамника. Окручиваем четыре болта ключом (на 17), болты расположены по углам подрамника. Задняя часть подрамника крепится к кузову теми же болтами что и втулки стабилизатора. Заодно можно и проверить состояние этих втулок, и при необходимости, заменить. Рис 3. Подрамник Reno Logan Рис 3. Подрамник

После того как сняли подрамник, сливаем масло с коробки и демонтируем левый привод. Привод Reno Logan в отличие от ВАЗовских моделей установлен посредство крепления пыльника тремя болтами (на 13) к коробке.

Начнётся процесс снятия коробки передач для удобства замены сцепления. Поэтому привожу фото с обозначениями частей нужные при демонтаже коробки: Коробка передач Reno Logan Рис 4. КПП, вид сверху

1.Вилка сцепления, 2. Пробка заливного отверстия, 3.Картер КПП 4.Задняя крышка КПП, 5 Выключатель света заднего хода, 6. Сапун, 7. Механизм переключения передач, 8. Рычаг переключения передач, 9. Шток выбора передач, 10. Рычаг управления коробкой передач, 11. Датчик скорости, 12. Картер сцепления, 13. Отверстия для верхних крепёжных болтов, 14. Крепление для жгута моторного отсека, 15. Кронштейн крепления оболочки троса, привода сцепления На этой иллюстрации ещё не показаны четыре болта крепления масляного картера двигателя к картеру сцепления, они находятся в нижней части картера. А с левого бока, там, где находится крепление для жгута моторного отсека, есть ещё два болта крепления «массовых» проводов к корпусу коробки. Рис 5. Болты крепления масляного картера к картеру сцепления Reno Logan

Рис 5. Болты крепления масляного картера к картеру сцепления

Два болта крепления проводов на массу Логана

Рис 6. Пояснения в рисунке

  • После того как сняли левый привод, рядом, чуть левее, находится датчик заднего хода (поз.15 на рис 4).
  • Затем, слева от задней крышки кпп находим два болта крепления проводов «массы», (Рис.6) откручиваем их и отводим в сторону, чтобы не мешались в дальнейшем.
  • Далее отстёгиваем жгут моторного отсека от держателя (рис.4, поз.14).
  • Шланг ГУРа надо завести вверх и подвязать там, чтобы он не падал и не мешал работе.
  • Снимаем трос привода сцепления, сняв его конец сначала с вилки сцепления (рис.4 поз.1), а затем вынув оболочку с её кронштейна (рис.4, поз.15).
  • Дошла очередь и до четырёх болтов показанных на рис 5.
  • Отсоединяем разъем с датчика скорости (рис. 4 поз.11), снимается он легко, надо нажать на флажок и потянуть разъем вверх.
  • Далее необходимо ключом (на 13) ослабить хомут, который крепит тягу управления коробкой передач к её рычагу (рис 4, поз.10).

Важный момент при замене сцепления автомобиля Рено Логан! Прежде чем вынимать тягу, надо любым, удобным способом, (например, краской) отметить взаимное положение тяги и рычага, чтобы в последующем не нарушить их регулировку. У нас появилась возможность открутить два болта стартера, так как болты его крепления держат ещё и коробку. Есть ещё один болт стартера, но, его мы снимать будем позже.

Следующий шаг замены сцепления, нужно снять разъем с датчика положения коленвала. Если снять разъем не получится, то можно просто открутить два болта крепящие его к картеру сцепления, и снять целиком. Изображение этого разъёма приведено ниже, на рисунке 7. Рис. 7 Датчик положения коленвала Reno Logan

Рис. 7 Датчик положения коленвала

Пожалуйста, смотрите на фото, где расположен датчик на двигателе и расположение рым-болта, который нам пригодится в последующих действиях: Рис.8. Местонахождение датчика положения коленвала и рым-болта Логан

 Рис. 8 Местонахождение датчика положения коленвала и рым-болта

Далее надо будет вывесить двигатель. На сервисах для замены сцепления авто используют специальные стойки. Кто делает ремонт в гараже своими руками, придумывает что может. Я как-то давненько видел, как один товарищ для замены сцепления Reno Logan приспособил два бруска.

Выглядела она примерно так, как на нижеследующем фото: Рис. 9 Способ подвески двигателя для замены сцепления Рис. 9 Способ подвески двигателя для замены сцепления

Только тогда товарищ вместо шпильки использовал толстую стальную проволоку. Пропустив один её конец через рым-болт и, закрутил поверх балки до нужной длины. Этот вариант проще и дешевле в исполнении, так как не надо искать шпильку, приваривать к ней крюк.

Ну вот! Двигатель мы вывесили, далее предстоит снять левую опору двигателя… Между бочком гидроусилителя руля и бочком главного тормозного цилиндра сверху сможете увидеть глубоко внизу три болта крепления кронштейна на левой опоры двигателя. С помощью удлинителя и головки (на 16) откручиваем эти три болта.

Как выглядит опора в сборе с кронштейном, показано на фото ниже:

Рис. 10 Левая опора двигателя Рено Логан

Левая подвеска двигателя Renault Logan с кондиционером

 Рис. 10 Левая опора двигателя с кондиционером

На этом этапе замены сцепления автомобилей Рено Логан с коробкой МКПП надо немного опустить двигатель, откручивая шпильку на поперечине, установленной ранее. Опускать надо до тех пор, пока это позволяет сделать правая опора, но при этом надо смотреть чтобы резиновая подушка, встроенная в опору не, порвалась. Нам открылся доступ к двум верхним болтам крепления картера сцепления (Рис.4 поз.13) и сапуну.

Снимаем сапун и видим, что третий болт стартера мы тоже можем сейчас открутить. Откручиваем все эти три болта. У нас механическая коробка осталась закреплённой двумя шпильками с гайками. Если посмотреть со стороны задней крышки коробки передач, одна гайка находится слева, ниже вилки сцепления.

Для наглядности приведём фото этих шпилек:

Рис. 11 Левая шпилька

Рис. 11 Левая шпилька

А вторая находится, с другой стороны, рядом с посадочным местом правого привода:

Рис. 12 Вторая шпилька с обратной стороны

Рис. 12 Вторая шпилька с обратной стороны

Попросив помощника придержать коробку, откручиваем эти две гайки со шпилек, снимаем и аккуратно опускаем на пол. При этом надо прилагать немалые усилия, так как коробка тяжёлая и снимать её со шпилек, надо немного раскачивая.

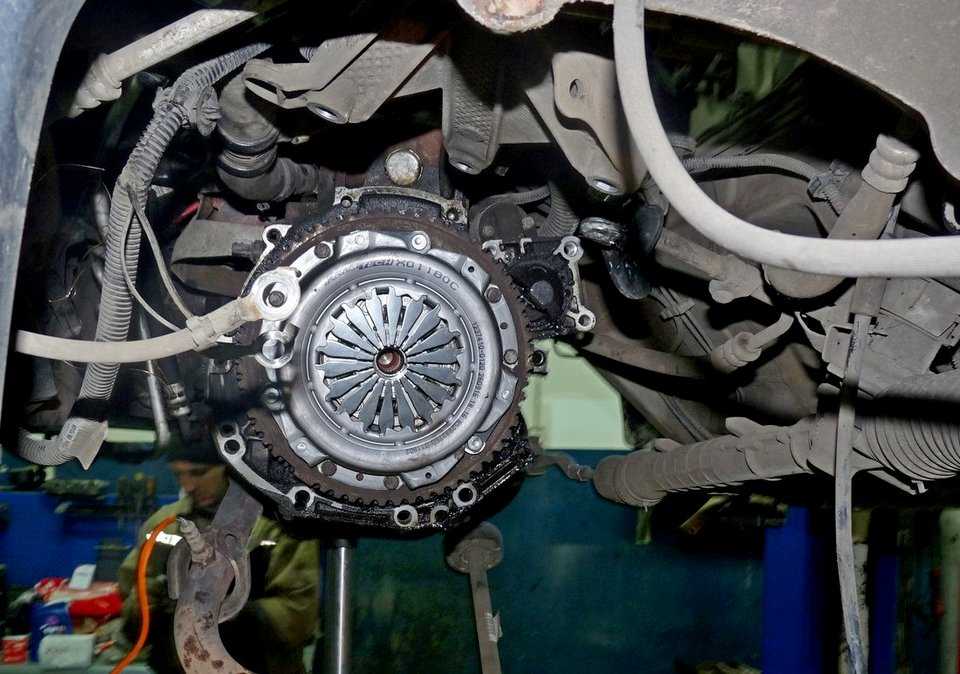

Ну, вот у нас открылся свободный доступ к сцеплению:

Рис. 13 Открыт доступ к сцеплению для замены

Рис. 13 Открыт доступ к сцеплению для замены

Как сняли коробку в первую очередь надо проверить выжимной подшипник. Нажимаем на вилку сцепления и смотрим, насколько легко выжимной ходит по своей направляющей оси. Затем смотрим, как выжимной подшипник вращается, если с шумом или неравномерно, то его следует заменить.

Далее торцевой головкой (на 11) снимаем корзину сцепления вместе с диском и проверяем их состояние. Если лепестки корзины имеют неравномерный, либо сильный износ, то корзина подлежит замене. Изучаем состояние диска сцепления.

Я делаю это так: Беру двумя руками диск и сильно трясу его, если пружины в диске болтаются, то его надо заменить. Также подлежит замене, если заклёпки утоплены во фрикционных накладка менее чем на 0,2 мм либо сами накладки имеют трещины или сильно замаслены.

Далее смотрим износ в местах трения маховика и корзины. Там не должно быть глубоких рисок, задирав, а также износ должен быть небольшим и равномерным по всему кругу.

Установка сцепления

Перед установкой нового комплекта сцепления желательно обезжирить маховик в местах соприкосновения его с диском. При покупке комплекта сцепления для замены на Рено Логан, важно чтобы в его состав входила направляющая для установки, на фото ниже она показана. Рис.14 Комплект сцепления Рено Логан

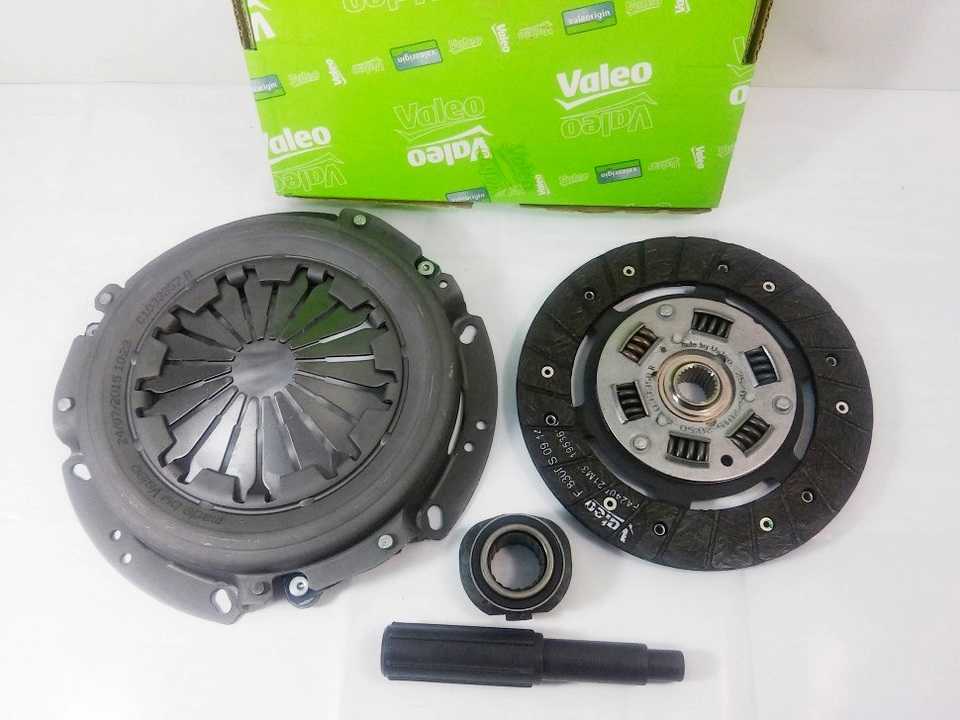

Рис.14 Комплект сцепления

При установке сцепления, диск надо ставить выпирающей частью в сторону корзины. Устанавливаем диск и корзину на маховик, вставляем до упора в центр корзины направляющую втулку, показанную на фото выше. Это нужно чтобы отцентрировать положение диска и корзины на маховике. Сначала наживляем все болты корзины, и только потом постепенно затягиваем их до усилия 12 Н∙м. Ну, вот после замены сцепления ставим обратно коробку передач. Все это делается в обратном порядке снятию.

После установки кпп подключаем все разъёмы и, устанавливаем на место тросик привода выключения сцепления. Регулируем его натяжение с помощью гаек в том конце, где он закреплён на вилке сцепления. Также соединяем все штоки и трубки на свои места. Устанавливаем на место снятые опоры двигателя. Ослабляем шпильку балки за которую подвешивали двигатель.

При установке тяги управления кпп, на ее рычаг не забудьте, что вы отмечали их взаимное положение краской. Следует их установить по этим меткам. Иначе вам придётся дополнительно заниматься регулировкой переключения скоростей.

Далее можно устанавливать оба привода, шаровые опоры и колёса на свои места. Не забудьте залить масло в коробку передач, и можно заводить машину, чтобы совершить пробный проезд. Прислушайтесь, чтобы машина шла ровно, легко переключались передачи, и не было посторонних шумов.

С заменой сцепления, я провозился день и остался доволен тем, что ремонтировал сам. Главное изучил устройство и узнал, как заменить сцепление на автомобиле Reno Logan, Sandero.

А также почитайте статью:

Замена рычагов подвески и шаровых опор

Замена дворника своими руками

www.aauhadullin.ru

Замена сцепления Рено Логан: инструкция и особенности процедуры

О том, что пора выполнить замену сцепления Логана, неопытные автовладельцы часто задумываются слишком поздно. Они не замечают скрытых, а порой и явных признаков неисправности узла. А ведь на машинах, оборудованных механической КПП, сцепление выполняет очень важные функции.

Признаки неисправности

Вот сигналы, по которым можно с 99-процентной точностью определить, что узел неисправен:

  1. Треск при переключении передачи.
  2. Дёрганья и пробуксовка при старте машины.
  3. Запах горелого в салоне.

Наличие одного из этих симптомов — уже повод для обращения в сервис. Точно определить, нужна ли замена, способен только механик, специализирующийся на ремонте автомобилей этой марки.

Мастера смотрят на жёсткость педали, её скрип во время нажатия. Сильный шум — признак того, что вышел из строя выжимной диск, разрушились подшипники, увеличился люфт.

Сцепление нуждается в тщательной проверке. Знаток обязательно сядет за руль, взведёт стояночный тормоз, закроет окна, отключит акустику и другие источники шума. Педаль он протестирует на выключенном моторе — она должна опускаться плавно, не проваливаться, скрипеть или вести. Важен контроль муфты на работающем моторе — когда мастер тестирует переключение передач.

Симптомы неисправности муфты таковы:

  • рывки и вибрации при включении — криво настроена корзина, на зеркало ведомого попала смазка, расслабились фиксаторы ДВС;
  • пробуксовка (двигатель вращает маховик быстрее, чем тот корзину) — изношены фрикционные накладки или масло попало на поверхность диска;
  • ведение (узел не выключается, передачи от этого не включаются) — потерял начальную установку трос привода, загрязнились шлицы вала, перекосился/скоробился нажимной диск;
  • визг (сцепление визжит при переключении скоростей или старте машины) — указывает на износ выжимного подшипника;
  • проскальзывание — изношены фрикционные прокладки или загрязнена поверхность маховика/корзины;
  • залипание (перемещение рычага больше нормы) — муфта загрязнена маслом или сгорела.

Как меняют сцепление

Муфту меняют без полного снятия КПП. Однако приходится демонтировать обе гранатки спереди и обвес, отключать всю проводку от датчиков. Под рукой должны быть пневматический шуруповёрт и оправка.

В процессе разборки деталей обязательно осматривают маховик. Если его состояние вызывает вопросы, нужны грамотный анализ, проверка на биение, задиры.

На Рено Логан стоит сухое сцепление с демпферной корзиной и одним диском. Узел рекомендуется менять только тем людям, которые разбираются в устройстве механизма и принципах его действия.

Вот какие инструменты понадобятся для работы:

  • набор отвёрток;
  • ключ на «11» или торцевая головка для шуруповёрта;
  • оправка для центрирования диска.

Процедуру снятия узла начинают с установки машины на яму. КПП можно не снимать, но следует освободить коробку от опор и отсоединить её от двигателя. Маховик надо зафиксировать длинной отвёрткой — чтобы не вращался, когда откручиваются болты нажимного диска.

Дальше следует вытащить диск и корзину, тщательно осмотреть их. Любые трещины, в том числе и незначительные — это повод для срочного обновления всех элементов сцепления. Частично проводить замену сцепления Рено Логан не рекомендуется.

Повышенный шум может вызывать разрушенный подшипник сцепления. Это происходит в момент нажатия на педаль муфты. На Logan подшипник ставят в сборе на направляющей втулке. Он соединён с вилкой выключения через специальные цапфы, вставленные до упора.

На завершающем этапе работы нужно выполнить регулировку троса сцепления. Настройка проводится под капотом — там специальный фиксирующий набалдашник, прямо на приводе. На открутить его и выставить такую длину элемента, чтобы педаль не была чересчур жёсткой или мягкой.

Важные моменты

Работа со сцеплением на Логане требует специальных знаний! Часто автолюбители совершают грубые ошибки, после которых приходится проводить уже более обширный ремонт по высокой цене, с заменой других узлов и элементов. Кроме того, визуально не всегда удаётся определить состояние механизмов.

Прежде чем приступить к работе, обязательно нанесите тугоплавкую смазку на пазы диска. Используйте профессиональную оправку, с помощью которой легко устанавливать ведомый диск в корзине. Правильным считают такое положение, когда выступ оказывается на стороне демпферов. Ведущий диск после этого ставится на штифты, потом заворачивается крепёжными болтами. Последние закручиваются равномерно.

Менять сцепление со следами масла нет смысла. Дилетанты совершают ошибку, не обращают на это внимание. Поэтому через некоторое время они вынуждены снова разбирать КПП. А надо было изначально найти источник загрязнения и устранить его. Масло попадает на сцепление из двух агрегатов: мотора и коробки передач. В первом случае нужно поменять задний сальник — он расположен за маховиком. Во втором случае проблема кроется в переднем сальнике КПП.

Ещё одна распространённая ошибка, которую совершают автолюбители при самостоятельной замене — не проводят дополни

ddcar.ru

Замена и регулировка сцепления на Рено Логан своими руками: видео

На всех автомобилях семейства Логан узел сцепления изнашивается на пробеге 100-120 тысяч км. Заменять обычно требуется ведомый диск вместе с корзиной. Провести замену сцепления на Рено Логан можно только с демонтажём «коробки». От неё, то есть от этого узла отсоединяют правый и левый привод, для чего, в свою очередь, требуется снимать кулаки и ступицы. Без подъёмника выполнить эти операции нельзя. Каждый шаг, рассмотренный дальше, относится к машинам из семейства I.

Вся инструкция по замене сцепления у нас представлена на одном видео.

Подготовка к замене (кулак и ступица)

Надо снять передние колёса, а сам автомобиль пусть удерживается на подъёмнике. Сначала удаляют защиту картера, выкрутив шесть винтов ключом «на 10». Также необходимо снять щиток под бампером слева (саморезы Torx T20). Так появится доступ к креплению щитка в колёсной арке, который тоже нужно удалить.

Слить масло из коробки ЛоганСлить масло из коробки Логан

Две самых первых операции

Масло из коробки сразу сливают: откручивают пластиковую пробку, затем – металлическую (квадрат «на 8»). Ждите 5 минут, чтобы масло вытекло полностью. Затем снимают тормозной суппорт: ключом «на 18» отворачивают два винта, а дальше суппорт прикрепляют к пружине.

Снятие тормозного суппорта ЛоганСнятие тормозного суппорта Логан

Избавились от суппорта

Перед монтажом следует разжимать тормозные колодки. Для этого нужна шлицевая отвёртка.

Готовим кулак к демонтажу:

  1. Отключаем датчик ABS.
  2. Ключом «на 16» откручиваем гайку на стяжном винте (фото 2). Отвёрткой разжимаем щёчки кулака и выдавливаем палец шаровой опоры.
  3. Откручиваем гайку на шпильке рулевого наконечника. Здесь снова нужен ключ «на 16». Саму шпильку затем выдавливают из отверстия рычага (фото 3).
  4. Осталось открутить гайки на винтах крепления кулака к стойке. Нужны два ключа «на 18».

Ниже показана иллюстрация к шагам 1-4.

Снятие поворотного кулака ЛоганСнятие поворотного кулака Логан

Снимаем поворотный кулак

Раз уж кулак теперь снят, можно отсоединить механизм привода (ШРУС) от «коробки». Ролики внутреннего ШРУСа при этом выпадут. Главное, чтобы они не попали в картер.

Снятие механизма привода ЛоганСнятие механизма привода Логан

Финальная операция – демонтаж привода

Три винта на кожухе ШРУСа откручивают торцовым ключом.

Читатель спросит: почему замену сцепления на Рено Логан нельзя выполнить, не сливая масло? Ответ звучит просто. Внутренние ШРУСы можно откручивать, только когда масла в коробке нет.

Советы по дозаправке масла в КПП

Нижнюю металлическую пробку затягивайте с усилием 25 Н*м. Контрольная пробка (пластиковая) находится сверху. Через её отверстие ведут заправку. Уровень жидкости должен отстоять от стенок отверстия на 5 см.

Подготовка (пространство под капотом)

Для начала нужно отключить минусовую клемму АКБ (ключ «на 10»). Также снимают трос сцепления: грузик подтягивают вперёд, вынимают его из прорези вилки, а резиновую муфту затем выводят из прорези в кронштейне.

Снятие троса сцепления и моторного жгута ЛоганСнятие троса сцепления и моторного жгута Логан

Трос сцепления и жгут проводов

На картере КПП закреплён держатель моторного жгута. Надо разжать крепление и отвести жгут в сторону.

Пройдёмся по разъёмам:

  1. На двигателе отключают датчик ВМТ. Для этого откручивают два винта крепления (фото 1 и 2).
  2. На коробке отключают клеммник выключателя заднего хода.
  3. Датчик скорости тоже нужно отключить (фото 4).
  4. Датчик концентрации кислорода отключают. Его колодку снимают с держателя на КПП.

Ниже показано, что нужно сделать.

Отключение датчиков от коробки ЛоганОтключение датчиков от коробки Логан

Датчики: ВМТ (1-2), задний ход (3), скорость (4), лямбда (5-6)

Также надо ослабить крепление шланга сапуна. Сам шланг отводят от коробки, а ещё от неё откручивают два провода «массы» (фото ниже).

Отключение массы от коробки ЛоганОтключение массы от коробки Логан

Сапун и шнуры заземления

Два медных винта желательно будет не терять.

Осталось найти тягу рычага КПП, чтобы ослабить крепление на хомуте и вынуть стержень из трубки (см. фото).

Отключение тяги рычага КПП на Рено ЛоганОтключение тяги рычага КПП на Рено Логан

Разъединяем трубку и стержень

Предварительно возле хомута делают пометку краской. При монтаже стержень устанавливается по метке.

Демонтаж узла КПП

Знайте, что без снятия коробки замену сцепления на Рено Логан выполнить можно. Но лучше демонтировать узел КПП полностью, а не просто отодвинуть его от двигателя. Предварительно снимают подрамник:

  1. Отворачивают три болта, крепящие бампер к подрамнику.
  2. Удаляют кронштейн задней опоры двигателя, для чего ключом «на 18» отворачивают винты, показанные на фото 1.
  3. Откручивают два болта крепления рулевого механизма, а также болт крепления трубки ГУР, расположенный с левой стороны подрамника.
  4. Отсоединяют выхлопную трубу от коллектора, затем снимают её с резинового подвеса. Главное – не забыть отключить лямбда-зонд, если он есть.

Сам подрамник крепится к кузову на четырёх винтах. Их откручивают ключом «на 18» (фото 2).

Снятие подрамника Рено ЛоганСнятие подрамника Рено Логан

Задняя опора и подрамник

А ещё необходимо снять стартер: ключами «на 8» и «на 13» откручивают две гайки, удерживающие пусковую и силовую клеммы. Затем откручивают крепёжные винты ключом «на 13».

Снятие стартера Рено ЛоганСнятие стартера Рено Логан

Стартер удерживают три крепёжных винта

Корпус стартера вынимают вниз.

Спрашивается, чем удерживается коробка сейчас? Четыре болта прижимают картер сцепления к масляному картеру (фото 1). Ещё два винта расположены сверху – ими коробка прикручена к двигателю (фото 2).

Снятие коробки Рено ЛоганСнятие коробки Рено Логан

Крепление КПП: винты на картере, винты сверху, кронштейн ДВС, две гайки снизу

Все указанные элементы нужно выкрутить. Затем под мотор и коробку подставляют опоры. На последнем этапе снимают левый кронштейн двигателя. Также откручивают две гайки на шпильках внизу (фото 4).

Замена узла сцепления на Рено Логан

Чтобы снять корзину сцепления, выполняют действия:

  1. Ключом «на 11» надо выкрутить шесть винтов, удерживающих корзину на маховике. Винты откручивают постепенно, буквально по витку за один проход (фото 1).
  2. Снимая корзину, придерживайте ведомый диск (фото 2).

Монтаж выполняют в обратном порядке. Внутрь ступицы ведомого диска наносят термостойкую смазку.

Снятие корзины сцепления на Рено ЛоганСнятие корзины сцепления на Рено Логан

Разбор узла сцепления

Момент затяжки крепёжных винтов – 12 Н*м. Кстати, при монтаже используется центровочная оправка. Её можно взять в автосервисе LADA.

Внимательный читатель, наверное, понял: идеальную центровку, а значит, и хорошую балансировку при самостоятельном монтаже получить трудно.

Настройка натяжения троса

С новыми дисками сцепления расстояние L1 должно составлять 86+-5 мм. Наверняка до замены оно было больше, и значит, трос будет провисать. Если это не так, то возможно требуется замена троса сцепления в связи с его износом.

Настройка троса сцепления Рено ЛоганНастройка троса сцепления Рено Логан

Регулировка троса сцепления

Устраним провисание сами: ключом «на 10» откручиваем контрагайку, придерживая наконечник ключом «на 7». Внутреннюю гайку накручиваем по резьбе, пока трос не окажется натянут. В общем, всё делается так, будто мы на Рено Логан подтягиваем сцепление. В финале не забудьте затянуть контрагайку и проверьте сделанную работу.

Расстояние L2 с новым тросом равно 60+-5 мм. Но только при условии, что L1=86 и что трос – новый. На практике можно видеть другие цифры: L1=86 мм, L2 – больше, чем 65 мм. Это – тоже норма, при условии, что трос давно не меняли.

Как регулируется ход педали сцепления – пример на видео

carfrance.ru

Замена сцепления Рено Логан фото, видео

renault-logan-zamena-sceplenia

Замена сцепления Рено Логан процесс требующий довольно много времени, особенно если у вас нет подъемника и помощника. Но если хочется сэкономить деньги на автосервисе, то заменить сцепление Renault Logan по силам практически любому автолюбителю. Срок службы «корзины», ведомого диска и подшипника выключения сцепления напрямую зависит от манеры езды и степени загруженности автомобиля при эксплуатации.

Для того, что бы снять сцепление необходимо будет снять коробку передач, без этого замена сцепления на Рено Логан не возможна. Для снятия коробки Logan необходимо слить масло из КПП. Ведь нам придется еще и приводы со ШРУСами снять. Как снять приводы полуосей можно посмотреть тут. Теперь нам надо отвернуть болт крепления левого кронштейна подрамника к кузову и ослабить затяжку гайки крепления кронштейна к рычагу подвески, без этого просто не получится вынуть коробку из моторного отсека. Коробку вынимаем вниз, поэтому без подъемника или ямы нам не обойтись.

От самой коробки нам надо отсоединить трос привода сцепления от вилки механизма выключения сцепления и кронштейна на коробке передач. Кроме того снять тягу включения передач. Но перед тем как открутить хомут тяги переключения КПП обязательно необходимо пометить положение тяги относительно штока. Иначе при сборке могут возникнуть проблемы.

zamena-scepleniya-reno-logan

Далее Снимаем датчик скорости, датчик положения коленчатого вала, отсоединяем колодку проводов от выключателя света заднего хода, отсоединяем колодку жгута проводов системы управления двигателем от колодки проводов датчика концентрации кислорода. Снимаем колодку датчика с держателя на коробке передач и вынимаем жгут проводов датчика из держателя на коробке передач. Кроме того придется еще и стартер открутить. Ведь он тремя болтами крепится к картеру сцепления. Смотрим фото для наглядности далее.

zamena-scepleniya-reno-logan-sandero

Снимаем заднюю и левую опоры силового агрегата под двигатель, сам мотор необходимо вывесить на опорах. Для того, что бы окончательно снять коробку придется открутить все болты крепящие коробку к двигателю.

zamena-scepleniya-renault-logan

Теперь можно отводить коробку для снятия корзины Рено Логан. Выводим первичный вал из ступицы ведомого диска сцепления и снимаем коробку. При снятии и установке коробки передач Renault Logan нельзя опирать первичный вал коробки передач на лепестки диафрагменной пружины, чтобы не ничего там не повредить. Далее откручиваем корзину сцепления от маховика, где и стоит изношенный диск.

zamena-scepleniya-reno-logan-korzina

При установке нового диска корзину к маховику необходимо прикручивать равномерно. Болты прикручиваем равномерно, каждый — не более чем на один оборот за проход, чтобы не деформировать «корзину» сцепления. Не забываем, что перед затяжкой обязательно вставляем оправку для центрирования диска. Можно купить в обычном авто магазине оправку для дисков сцепления ВАЗ, однозначно подойдет. Если не использовать центрирующую оправку имитирующую первичный вал КПП, то вставить коробку не получится. Сам диск ориентируем выступающей частью к корзине. Корзину затягиваем моментом 20 Нм или 2 кгс. Перед установкой коробки передач замените выжимной подшипник. Обычно сцепление меняют в сборе диск, корзина и подшипник. Коробку прикручиваем к двигателю моментом 44 Нм. Затем собираем все в обратном порядке.

Замена сцепления на Рено Логан мало отличается от той же процедуры на любом переднеприводном автомобиле с поперечным расположением силового агрегата. Данная инструкция пригодится и для владельцев Сандеро и Лада Ларгус.

Для наглядности так же предлагаем видео замены сцепления Renault Logan.

myautoblog.net

Замена сцепления Рено Логан 1.4и 1.6 своими руками: артикул и как отрегулировать

Сцепление Рено Логан 1.4 и 1.6

Весьма часто возникающей неисправностью, с которой сталкиваются владельцы модели Рено Логан, является появление скрипа педали привода механизма сцепления, а порой и выход всего узла из строя по причине износа. Для профилактических и ремонтных мероприятий в отношении данного механизма владельцы направляются в специализированную мастерскую, что влечет существенную трату финансового ресурса.

Многие любители авто склоняются к экономии средств за счет собственноручного диагностирования и ремонта сцепления, а также механизма его привода.

Эта статья поможет вам приобрести навыки по самостоятельному устранению причин, вызывающих скрип. Узнаете, как происходит замена сцепления, а также как отрегулировать на машине сцепление, еще многих интересует вопрос, сколько ходит сцепление.

замена сцепления рено логан

В чем заключается причина скрипа и как ее ликвидировать?

Скрип со стороны педали во время выжима часто вызван недостатком смазки в системе взаимно «контактирующих» деталей. В основном источник звука наблюдается в картере сцепления, примыкающем к трансмиссионному агрегату. Звук генерирует вилка выжима диска. На величину ресурса этого механизма оказывает прямое влияние регулярность смазывания штока опоры вилки, что при наличии смазывающего компаунда обеспечивает легкость выжима диска сцепления.

Для устранения неприятного скрипа нет необходимости демонтировать трансмиссию. Проблема решается на месте.

Приступаем к действиям.

  1. Для этого снимаем трос, обеспечивающий натяжение вилки.
  2. Далее начинаем демонтаж резинового защитного кожуха с целью оголить вилку.
  3. На наконечник длинной отвертки наносим густой слой специальной смазки, которую накладываем на опорный выступ, расположенный на вилке. Процедуру повторяем требуемое количество раз, пока узел не будет содержать достаточный объем смазки.

Сборка механизма осуществляется по обратной разборке последовательности. Сегодня интернет изобилует множеством роликов по данной процедуре.

Операция выполняется согласно единому алгоритму и не зависит от типа мотора машины Рено Логан: 1.4 или 1.6 литровый вариант.

отрегулировать сцепление на логане

Рено Дастер или Лифан х 60

Рено Дастер точки подключения сигнализации

Новый Дастер 2017 фото салона

Как выполнить регулировку троса?

Большинство владельцев Рено Логан осведомлены о приводе механизма выжима диска с помощью троса. Сам диск постоянно подвергается износу, а уменьшение его толщины приводит к необходимости изменения положения троса и вилки выключения, что требует регулировки. Важно понять как отрегулировать все правильно.

Для выполнения самостоятельной и корректной регулировки следует выставить требуемое расстояние от фиксирующей гайки до упора, роль которого исполняет специальная пластина. С процессом как отрегулировать, можно ознакомиться по видеоролику.

Произвести данное мероприятие поможет ключ на 9 мм. Регулировать необходимо до такого момента, при котором педаль сцепления Рено Логан займет положение на едином уровне с педалью привода тормозов. По завершении регулировки требуется убедиться в четкости переключения передач трансмиссии, что подтверждается отсутствием посторонних скрежетов и шумов.

Обычно ресурс троса Renault Logan достигает пробега в 150 тыс. км. Эта деталь достаточно дешева, поэтому заменой не рекомендуется пренебрегать во избежание неприятных ситуаций в пути. Теперь вы знакомы с тем, как отрегулировать трос.

Как заменить диск сцепления, и каков его ресурс?

Сцепление важная вещь в авто, и многих интересует, сколько ходит сцепление? Средний ресурс диска достигает 150 тыс. км, а у более «спокойных» владельцев данная деталь может выходить порядка 200 тыс. км. После этого требуется замена сцепления.

Обычно при износе диска рекомендуется заменить сцепление полностью. Для ориентирования в ценовой политике на данный механизм следует обратиться к дилеру, находящемуся в вашем регионе. Замена сцепления проводится на Рено Логан с использованием специальных инструментов, который позволит выполнить операцию профессионально.

Начинаем замену.

  1. Замена сцепления процедура ответственная. Вывешиваем авто подъемником и снимаем колеса передка.
  2. Извлекаем АКБ, после чего отсоединяем детали, создающие затруднение в подступах к коробке передач.
  3. Отвинчиваем гайку крепления троса и удаляем его.
  4. Откручиваем болт, фиксирующий верхнюю подушку трансмиссии, а также всю обойму болтов, посредством которых коробка крепится к блоку мотора Renault Logan.
  5. Демонтируем элементы подвески, а также полностью снимаем приводные полуоси. Не забываем перед разъединением внутренних шарниров валов с дифференциалом трансмиссии слить масло с ее картера.
  6. Подставляем под коробку опору (стойку) и поднимаем мотор Рено Логан на требуемую высоту.
  7. После этого коробку демонтируем и убираем в сторону.

    Замена сцепления выполняется преимущественно с помощником, потому что масса трансмиссионного агрегата достигает 50 кг.

  8. Откручиваем 6 болтов, крепящих корзину к маховику, и снимаем узел в сборе
  9. Подготовив новый узел к монтажу, центрируем диск по отношению к маховику
  10. Монтируем корзину посредством указанных шести болтов
  11. Рекомендуется заменить выжимной подшипник, что избавит от повторной разборки для того, чтобы была произведена замена сцепления, и смазать направляющие вилки.

Сборку выполняем по обратному алгоритму. По завершении регулируем трос сцепления Renault Logan. Не забываем при ремонте очистить «сапун» вентиляции коробки и залить смазывающую жидкость в картер трансмиссии.

Заключение

Рассмотрев представленные в данном материале ремонтные процедуры на модели Renault Logan, напрашивается вывод о том, что их можно выполнить самостоятельно как на 1.4 литровой версии Рено Логан, так и на модификации с 1.6 литровым агрегатом. Стоимость ремонтных мероприятий в специализированной мастерской будет многократно превышать бюджет собственноручного ремонта, А в данном материале вы найдете много полезной информации про сцепление, в том числе и сколько ходит сцепление. Рекомендуем использовать приведенную статью в качестве мануала и перед началом работ изучить видеоматериал, который в достаточном количестве размещен в интернете.

zamenarenault.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
