Характеристика и нюансы выбора воздушного ресивераВоздушный ресивер — это герметичная, чаще всего металлическая ёмкость, основными функциями которой являются сбор и хранение сжатого воздуха, и выравнивание давления во всей пневматической системе.

Воздухосборники чаще относят к дополнительному оборудованию, но на практике их применение положительно сказывается на состоянии как небольших бытовых, так и промышленных агрегатов.

Задачи применения воздухосборника

Задачи применения воздухосборникаОдин из главных вопросов, который решают установкой воздушного ресивера, это очищение рабочей среды от конденсата для снижения коррозии пневматической системы. Но осушение сжатого воздуха — только одна из причин применения накопителя. Есть и другие плюсы установки резервуара.

Создание запаса сжатого воздуха

. При установке воздушного ресивера запасают определённый объем рабочей среды для перекрытия её надобности в периоды максимального расхода. Последний может возникнуть, если одновременно работает большое количество потребителей.

Другим способом эта проблема решается только заменой компрессора на более мощный. Чаще всего это нецелесообразно, так как производительные агрегаты достаточно дорогие.

Сокращение частоты пуска и остановки компрессора. Станция автоматически выключается по достижении заданного давления в пневмосистеме и включается, когда давление падает. Разница между остановкой и запуском незначительная — всего два бара.

Каждый пуск электродвигателя, пусть и небольшой, но стресс для агрегата. Почти все узлы компрессора в этот момент испытывают высокие нагрузки и повышенный износ. Поэтому следует стараться избегать частых смен режима работы агрегата.

Резервуар увеличивает объем для нагнетания воздуха, вследствие чего снижается частота между периодами работы и простоя компрессора, а это благотворно сказывается на сроке его эксплуатации.

Устранение пульсаций давления. Если в пневматической системе используется поршневой компрессор, то воздух в магистраль поступает неравномерно, возникает пульсация давления. Установка воздушного ресивера после поршневого агрегата очень желательна, это позволит устранить возникающие импульсы.

Из чего состоит воздушный ресивер

  • Описание конструкции воздушных ресиверовгерметичный металлический корпус для сбора и сохранения рабочей среды;
  • предохранительный клапан, который в случае превышения максимально допустимого давления внутри ёмкости стравит лишний воздух;
  • манометр, с его помощью проводят контроль давления в накопителе;
  • сливной кран, расположен в нижней части ресивера и служит для удаления конденсата;
  • патрубки, с помощью которых резервуар соединён с компрессором и всей пневматической системой.

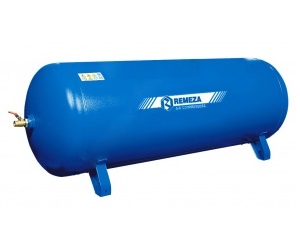

Виды воздушных ресиверов

Виды воздушных ресиверов по типу соединенияНакопители воздуха делятся на горизонтальные и вертикальные. Вертикальные ёмкости используют гораздо чаще горизонтальных. Связано это с тем, что вертикальные воздухосборники занимают значительно меньше места, производственные площади используются рациональнее.

Воздушные накопители в случае необходимости объединяют в одну сеть. Осуществить это можно двумя методами: совместив их параллельно или последовательно. У каждого из этих вариантов есть свои достоинства и недостатки.

Соединение параллельное. Плюс такого метода стыковки в том, что полученная в результате пневматическая система имеет высокую ремонтопригодность. Если выйдет из строя один из резервуаров, то его очень просто можно отключить для проведения ремонта или замены. Такой метод группировки позволяет использовать пропускную способность резервуаров по максимуму.

Соединение последовательное. Основным достоинством этого метода сплачивания является очистка сжатого воздуха от конденсата и масляных примесей. Рабочая среда, проходя последовательно через все накопители сети, хорошо избавляется от нежелательных включений. К недостаткам такого метода можно отнести то, что сопротивление отдельных ёмкостей в сумме снижает общую пропускную способность системы.

На что обратить внимание при выборе ресивера

  1. Факторы на которые следует обращать внимание при выборе ресиверов воздухаОбъем резервуара. Их ёмкость варьируется в больших пределах, от нескольких литров до 1000, а иногда и более. Выбирать объем необходимого накопителя нужно в зависимости от производительности компрессора, установленного в системе. Чем мощнее станция, тем больше должен быть объем используемого ресивера. Для приблизительного расчёта: кубатура резервуара может составлять от одной трети до половины производительности применяемого агрегата.
  2. Расчётное давление. Для бытовых систем с компрессорами небольшой выработки подойдут накопители с предельно допустимым давлением десять бар. Для более производительных систем, используемых на малых предприятиях, необходимо подбирать оборудование с пределом до шестнадцати бар.
  3. Пропускная способность ресивера. Показывает, сколько воздуха в литрах сможет пропустить через себя накопитель в минуту. Выбирая по этому параметру, необходимо исходить из потребности в воздухе, чем она выше, тем пропускная способность накопителя должна быть больше.

Правила установки и безопасного использования

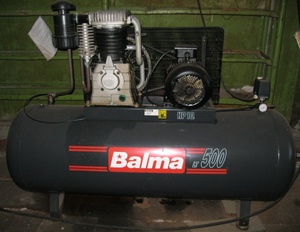

Правила установки и безопасного использованияРесивер устанавливают в производственном помещении, если он стационарный. Для надёжного крепления к основанию сооружают прочный фундамент. При фиксации лап к бетону используют резиновые амортизаторы.

Накопитель необходимо крепить надёжно, чтобы исключить возможность опрокидывания. Хранить в этом же помещении вещества, способные воспламениться, недопустимо. Нужно обеспечить свободный доступ к ёмкости для обслуживания и осмотра.

Перед установкой следует проконтролировать присутствие документации, установлена ли на ресивере табличка с данными о его характеристиках. Убедиться в наличии и правильности установки аварийного клапана и манометра, патрубков и запорных устройств. Накопитель не должен иметь никаких механических повреждений.

Все соединения обязаны быть

герметичны, а приборы исправны. Работа с ресивером запрещается в случаях:

  • Когда температура и давление выше предельных значений, указанных в паспорте накопителя.
  • Если неисправна запорная арматура, манометр либо предохранительный клапан.
  • При обнаружении утечек сжатого воздуха, каких-либо выпучен, повреждении прокладок.
  • При пожаре, который возник в непосредственной близости от ресивера, находящегося под давлением.

Для предотвращения аварийной ситуации, если указанные неисправности обнаружены, необходимо подачу сжатого воздуха прекратить, а давление в резервуаре снизить до атмосферного.
