Предохранители и реле ВАЗ 2107, электрические схемы

Предохранители и реле ВАЗ 2107, электрические схемы

Часто при эксплуатации ВАЗ 2107 мы сталкиваемся с проблемами в электрике. В один прекрасный момент отказывается работать один из электрических приборов, вроде печки или фары ближнего света. Габариты, прикуриватель, поворотники и другие составляющие электрической цепи автомобиля могут также перестать работать без предупреждения.

Чтобы найти причину неисправности, нужно для начала понять, подаётся ли напряжение на тот или иной прибор и проверить предохранители и реле ВАЗ 2107. Самое главное в цепи — это предохранитель. Он защищает прибор от перегрузок и выхода из строя. При любом коротком замыкании или при значительном повышении тока цепи предохранитель перегорает. Поэтому первым делом откроем капот автомобиля и проверим предохранители.

Блок предохранителей ВАЗ-2107

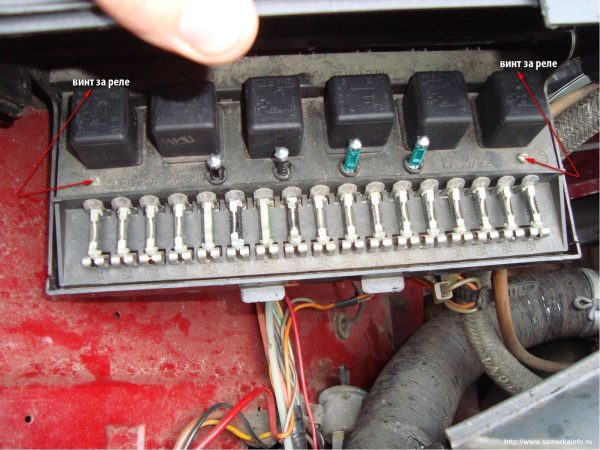

Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.

Схема блока предохранителей и реле ВАЗ 2107

R1 — реле включения обогрева заднего стекла. Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Если реле и предохранитель рабочие, проверьте контакты подключения проводов к полоскам обогрева на заднем стекле (сбоку ближе к боковым дверям)

R2 — реле включения дальнего света фар. Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)

R3 — реле включения ближнего света фар. Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.

1 — разъём для реле включения очистителей и омывателей фар. Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.

2 — разъём для реле включения звукового сигнала. На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.

3 — разъём для реле включения электродвигателя вентилятора системы охлаждения. На рисунке установлена перемычка для того, чтобы вентилятор работал без данного реле. Будьте осторожны с этим разъёмом. Нарушение контакта перемычки при отсутствии реле может вызвать отказ работы вентилятора, а это может привести к перегреву охлаждающей жидкости и соответственно двигателя. При появлении первых признаков перегрева (по датчику температуры и закипанию жидкости) глушите двигатель как можно скорей.

4 — пинцет для замены предохранителей
5 — запасные предохранители
6 — пинцет для замены реле

Старайтесь, чтобы у вас всегда были запасные предохранители разных номиналов, чтобы в случае перегорания в дороге не искать ближайший автомагазин.

Предохранители ВАЗ-2107

Предохранители в ВАЗ-2107

F1 (10 А) — лампы в фонарях заднего хода, печка (электродвигатель отопителя), обогрев заднего стекла.
Если у вас не работает фонарь заднего хода, проверьте этот предохранитель, затем саму лампу, а также дело может быть в переключателе света заднего хода (на кулисе или коробке передач).
Если не работает печка, но этот предохранитель целый, неисправность может быть в проводке или в самом двигателе отопителя, а также в переключателе на панели.

F2 (10 А) — электродвигатели стеклоочистителя, очистителей фар, насосов омывателей ветрового стекла и фар. Если не работают «дворники» или омыватель, проверьте данный предохранитель и разъём 1 для реле. В нём должно быть установлено реле или перемычка. Также дело может быть в проводке или самом двигателе стеклоочистителя.

Если не работает омыватель лобового стекла, проверьте уровень жидкости в бачке омывателя. Зимой некачественная или невовремя заменённая жидкость может замёрзнуть в трубках системы омывателя. Также могут засориться форсунки омывателя. Или дело может быть в самом насосе (расположен в бачке омывателя), если например он уже отслужил своё или часто включался без жидкости для стеклоочистителя.

F3 (10 А) — резервный

F4 (10 А) — резервный

F5 (20 А) — элемент обогрева заднего стекла и контакты реле его включения. Если не работает обогрев заднего стекла, проверьте также реле R1. Если рели и предохранитель рабочие, проверьте плотность соединения на контактах обогревателя и целлостность его элементов (отсутствие разрывов).

F6 (10 А) — прикуриватель, часы. Если не работает прикуриватель и данный предохранитель целый, дело может быть в контактах самого разъёма. Разберите панель с разъёмом для доступа к контактам и проверьте их состояние.

F7 (20 А) — звуковые сигналы и их реле, вентилятор охлаждения.
Если не работает звуковой сигнал и данный предохранитель целый, проверьте само устройство сигнала. Дело может быть в его обмотках или контактах. Также проверьте состояние контактов на руле (во включателе сигнала). Ещё одна причина может скрываться в реле. Проверьте разъём 2. В нём должно быть установлено рабочее реле или при его отсутствии — перемычка.

Если не работает вентилятор радиатора, но данный предохранитель рабочий, проверьте соединение с датчиком температуры охлаждающей жидкости и его работоспособность. Бывает, что провод от вентилятора попадает под капотом на коллектор или корпус двигателя и сплавляется. Также проверьте работоспособность вентилятора, подав на него напряжение от аккумулятора.

F8 (10 А) — кнопка включения аварийной сигнализации (с лампой), указатели поворота и их контрольная лампа (при включённой «аварийке»).
Этот предохранитель отвечает за работу аварийной сигнализации. Если она не работает, но по-отдельности указатели поворота работают, скорее всего дело в нём.

F9 (7,5 А) — лампы задних противотуманных фонарей.

Если не работают задние «противотуманки» и этот предохранитель целый, проверьте лампы в фонарях, а также все контакты и проводку, а также правильность соединения проводов в кнопке включения на приборной панели.

F10 (10 А) — указатели поворота (только в режиме поворотников), тахометр, датчик уровеня заряда аккумулятора
Лампы указателей поворота на приборной панели
Электропневмоклапан

Датчик топлива и лампа его окончания на приборной панели
Датчик температуры охлаждающей жидкости на приборной панели
Лампа стояночного тормоза на приборной панели

Лампа неполадок тормозной системы на приборной панели
Лампа заряда аккумулятора
Лампа закрытия дроссельной заслонки
Реле электровентилятора
Термовыключатель вентилятора
Обмотка возбуждения генератора.

Большинство проблем с указателями поворотов и лампами на приборной панели решаются заменой этого предохранителя. Подробно расписывать по каждому пункту здесь не буду. Если этот предохранитель целый, но не работает какая-то система, ищите причину в другой части цепи, а также в связанных с ней приборах.

F11 (10 А) — лампы стоп-сигналов, освещение салона, лампа водительского ремня безопасности.

Если у вас не горят стоп-сигналы и этот предохранитель целый, проверьте выключатель стоп-сигналов, сами лампы и контакты разъёмов.
Лампа освещения салона также могла перегореть, либо стоит в выключенном положении. Проверьте контакты проводов, подходящих к разъёмам выключателей освещения салона.

F12 (7,5 А) — лампа дальнего света в правой фаре, стеклоочистители и омыватели фар

.
Если не работает дальний свет, проверьте также реле R2 дальнего света. Если не работает дальний свет в одной фаре, то скорее всего предохранитель или сама лампа. Если не работает дальний ни в одной из фар, дело может быть в реле или в выключателе света (на рулевой колонке), его контактах и проводке, а также в кнопке включения фар.

F13 (10 А) — лампа дальнего света в левой фаре, лампа включения дальнего света на панели приборов. Аналогично предыдущему.

F14 (10 А) — лампы габаритов в левой блок-фаре и в правом фонаре, лампы освещения госномера, подкапотная лампа, лампа включения света на приборной панели.
Если не работают лампы, но предохранитель целый, следует проверить сами лампы, проводку, а также прочность контактных соединений разъёмов. Также нужно проверить выключатели этих ламп.

F15 (20 А) — лампа габаритов в правой блок-фаре и в левом фонаре, лампы прикуривателя, приборной панели, ящика для вещей

F16 (10 А) — ближний свет в правой блок-фаре, стеклоочистители и омыватели фар

F17 (7,5 А) — ближний свет в левой блок-фаре

Блок предохранителей и реле ВАЗ 2107

Блок предохранителей и реле ВАЗ 2107

При диагностике неисправностей электрики очень удобно использовать мультиметр. С помощью него можно прозвонить любые соединения и приборы, чтобы проверить их работоспособность. Если вы умеете им пользоваться и есть хотя бы минимальные знания по электротехнике, думаю это не составит труда для вас.



Схема предохранителей и реле ВАЗ 2105, 2107, 2104 (инжектор/карбюратор)

Схема предохранителей и реле ВАЗ 2105, 2107, 2104, ИЖ 27175Большинство цепей бортовой сети автомобиля защищены плавкими предохранителями, основная часть которых установлена в монтажном блоке, расположенном в моторном отсеке на задней стенке, справа.

Не используйте предохранители увеличенного номинала или самодельные - это может привести к перегоранию токопроводящих дорожек печатной платы и даже стать причиной
пожара
.
Схема предохранителей и реле ВАЗ 2105, 2107, 2104, ИЖ 27175На автомобили ранних выпусков устанавливались монтажные блоки с предохранителями цилиндрического типа.
Схема предохранителей и реле ВАЗ 2105, 2107, 2104, ИЖ 27175

В настоящее время применяются монтажные блоки с предохранителями штыревого типа, имеющими более надежный контакт в разъеме.


А*
А**
Назначение
1
8
10
Электродвигатель отопителя
Лампы света заднего хода
Сигнализатор включения обогрева  заднего стекла
Реле включения обогрева заднего стекла (обмотка)
Электродвигатель очистителя заднего стекла (2104)
Электродвигатель насоса омывателя заднего стекла (2104)
2
8
10
Электродвигатель очистителя и омывателя ветрового стекла
Электродвигатель очистителя и омывателя фар
Реле очистителя ветрового стекла
Реле очистителя и омывателя фар
3
8
10
Резервный
4
8
10
Резервный
5
16
20
Элемент обогрева заднего стекла и реле включения обогрева
6
8
10
Прикуриватель
Штепсельная розетка для переносной лампы
Часы
7
16
20
Звуковые сигналы
Реле сигналов
Реле электровентилятора охлаждения радиатора (контакты)
Электродвигатель вентилятора охлаждения радиатора
8
8
10
Выключатель аварийной сигнализации с контрольной лампой
Реле-прерыватель указателей поворотов и аварийной сигнализации
Сигнализатор указателей поворотов (в режиме аварийной сигнализации)
Указатели поворотов (в режиме аварийной сигнализации)
9
8
10
Регулятор напряжения генератора
9
8
7,5
Лампы задних противотуманных фонарей и их сигнализатор
10
8
10
Указатели поворота (в режиме указания поворота)
Реле-прерыватель указателей поворота
Сигнализатор указателей поворота
Система управления пневмоклапаном
Тахометр
Указатель топлива
Сигнализатор резерва топлива
Сигнализатор включения стояночного тормоза
Сигнализатор недостаточного давления масла в системе смазки двигателя
Указатель температуры охлаждающей жидкости
Вольтметр
Сигнализатор аварийного состояния рабочей тормозной системы
Сигнализатор заряда аккумуляторной батареи
Сигнализатор прикрытия воздушной заслонки карбюратора
Реле электровентилятора (обмотка)
Термовыключатель электровентилятора
Обмотка возбуждения генератора (генератор 37.3701)
11
8
10
Плафон освещения салона
Лампы стоп-сигнала
Лампа освещения багажного отделения
12
8
10
Дальний свет фар (правая фара)
Реле стеклоочистителей и омывателей фар (обмотка реле)
13
8
10
Дальний свет фар (левая фара)
Сигнализатор включения дальнего света
14
8
10
Передний габаритный огонь (левая блок-фара)
Задний габаритный огонь (правый фонарь)
Фонари освещения номерного знака
Подкапотная лампа
Сигнализатор включения габаритного огня
15
8
10
Передний габаритный огонь (правая блок-фара)
Задний габаритный огонь (левый фонарь)
Лампа освещения прикуривателя
Лампа освещения приборов
Лампа освещения вещевого ящика
Часы (лампа освещения)
16
8
10
Ближний свет фар (правая блок-фара)
Реле стеклоочистителей и омывателей фар (обмотка реле)
17
8
10
Ближний свет фар (левая блок-фара)
18

-
Запасной
19

-
Запасной
20

-
Запасной
21

-
Запасной
Реле
К1
Реле включения обогрева заднего стекла (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**)
К2
Реле очистителя и омывателя фар (904.3747 / 2105-3747210-08*, 2107-3747210-02**)
К3
Реле включения звуковых сигналов (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**)
К4
Реле включения электровентилятора охлаждения (с 2000 года не используется) (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**)
К5
Реле включения дальнего света фар (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**)
К6
Реле включения ближнего света фар (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**)
* Монтажный блок с пальчиковыми предохранителями
** Монтажный блок с ножевыми предохранителями

Дополнительный блок предохранителей (инжектор)

Схема предохранителей и реле ВАЗ 2105, 2107, 2104, ИЖ 27175

А
Назначение
1
15
Главное реле
3
15
Цепь питания системы впрыска (вход неотключаемого напряжения)
4
15
Реле электробензонасоса
Реле
2
Главное реле
5
Реле электробензонасоса
6
Реле электровентилятора системы охлаждения

Дополнительный предохранитель очистителя фар

Схема предохранителей и реле ВАЗ 2105, 2107, 2104, ИЖ 27175Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей. Они установлены на питающих проводах рядом с моторедукторами.
Схема предохранителей и реле ВАЗ 2105, 2107, 2104, ИЖ 27175Для проверки и замены неисправных предохранителей отворачиваем крышку предохранителя.

Предохранитель цепи противотуманного света

Схема предохранителей и реле ВАЗ 2105, 2107, 2104, ИЖ 27175
Для проверки и замены предохранителя цепи противотуманного света, поддев отверткой, вынимаем два средних выключателя из панели радиоприемника.
Отверткой по очереди поджимаем два фиксатора крепления нижней вставки панели радиоприемника.
Схема предохранителей и реле ВАЗ 2105, 2107, 2104, ИЖ 27175
Вынимаем вставку.
Схема предохранителей и реле ВАЗ 2105, 2107, 2104, ИЖ 27175
Вынимаем из панели корпус предохранителя,...
Схема предохранителей и реле ВАЗ 2105, 2107, 2104, ИЖ 27175
...отворачиваем его крышку и заменяем перегревший предохранитель.



Реле зажигания и реле аварийной сигнализации и указателей поворота

Снимаем щиток приборов.
Оба реле установлены в салоне на передней панели за щитком приборов. Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.
Схема предохранителей и реле ВАЗ 2105, 2107, 2104, ИЖ 27175Головкой «на 10» отворачиваем гайку крепления реле.
Реле, подлежащее замене, отсоединяем от колодки.
Новое реле крепим на место, подложив под гайку провод «массы».

Реле стартера

Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке.
Реле стартера установлено в моторном отсеке на правом брызговике.
Схема предохранителей и реле ВАЗ 2105, 2107, 2104, ИЖ 27175Снимаем с его выводов колодку проводов, ключом «на 10» отворачиваем гайку крепления и меняем реле.

Реле очистителя ветрового стекла

Реле очистителя ветрового стекла (РС-514) предназначено для обеспечения прерывистого режима его работы. Установлено оно под панелью приборов со стороны водителя и прикреплено к кузову двумя винтами.
Схема предохранителей и реле ВАЗ 2105, 2107, 2104, ИЖ 27175 Схема предохранителей и реле ВАЗ 2105, 2107, 2104, ИЖ 27175 Схема предохранителей и реле ВАЗ 2105, 2107, 2104, ИЖ 27175Поддев отверткой, снимаем левую обивку боковины. Для ее последующей установки потребуются две новые кнопки крепления.
Схема предохранителей и реле ВАЗ 2105, 2107, 2104, ИЖ 27175Крестообразной отверткой отворачиваем два самореза крепления реле.
Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар . К нему можно подобраться снизу приборной панели. Важно не ошибиться с соединительной колодкой.
Схема предохранителей и реле ВАЗ 2105, 2107, 2104, ИЖ 27175Колодка реле с четырьмя выводами, (щиток приборов для наглядности снят).

Блок предохранителей ВАЗ 2107

Всем привет сегодня рассмотрим предохранители на автомобиле ВАЗ 2107. Жгуты проводов на семёрке соединяются через блок предохранителей. Монтажный блок автомобиля играет важную роль и защищает от перегрузок, а так же от короткого замыкания.

Расположение блока предохранителей

Основная часть предохранителей ВАЗ 2107 находятся под капотом автомобиля. Также в данном блоке присутствуют реле. Где находится предохранители? этим вопросом, наверное, в первую очередь задаются те, кто только купил автомобиль. А находится монтажный блок под капотом около лобового стекла со стороны пассажира. Автомобиль ВАЗ 2107 оснащается двумя видами блока предохранителей, старого и нового образца.

Схема предохранителей ВАЗ 2107 старого образца

“Старый” блок предохранителей имеет 17 плавких предохранителя. Каждый из них защищает одну или несколько электрических цепей

Схема предохранителей ВАЗ 2107 старого образца

F1 (8А/10А) Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)
F2 (8/10А) Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107
F3/4 (8А/10А) Резервные
F5 (16А/20А) Нагревательный элемент обогрева заднего стекла и его реле (контакты)
F6 (8А/10А) Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы
F7 (16А/20А) Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8А/10А) Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А) Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)
F10 (8А/10А) Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза
F11 (8А/10А) Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.
F12 (8А/10А) Дальний свет (правая фара). Обмотка включения реле очистителей фар
F13 (8А/10А) Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
F14 (8А/10А) Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа
F15 (8А/10А) Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика
F16 (8А/10А) Ближний свет (правая фара). Обмотка включения реле очистителя фар
F17 (8А/10А) Ближний свет (левая фара)



Схема блока предохранителей ВАЗ 2107 нового образца

Схема блока предохранителей ВАЗ 2107 нового образца

  1. Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
  2. Электромотор передних дворников.
  3. Резервное гнездо.
  4. Резервное гнездо.
  5. Питание электрообогрева заднего стекла.
  6. Часы, прикуриватель, питание розетки “переноски”.
  7. Сигнал и вентилятор радиатора.
  8. Лампы указателя поворотов в режиме “аварийки”.
  9. “Противотуманки” и реле, регулирующее напряжение бортовой сети.
  10. Лампы панели приборов.
  11. Лампы стоп-сигнала.
  12. Правая фара дальнего света.
  13. Левая фара дальнего света, контрольная лампа дальнего света.
  14. Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
  15. Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
  16. Ближний свет (правая лампа).
  17. Ближний свет (левая лампа).

Реле нового блока ваз 2107 выполняют такие функции:

  1. Реле обогрева заднего стекла.
  2. Реле очистителя и омывателя фар.
  3. Реле сигнала.
  4. Реле электровентилятора системы охлаждения.
  5. Реле дальнего света.
  6. Реле ближнего света.

Предохранители Ваз 2107 (видео)

7350

Реле зажигания ВАЗ 2107: все секреты

Маленькие и незаметные детали автомобиля практически всегда игнорируются водителями, ведь ходовая часть или сам мотор кажутся более важными и требуют особой заботы. Однако большие проблемы с машиной чаще всего возникают из-за какой-нибудь «мелочи» — например, реле зажигания. Это миниатюрное устройство, которое на ВАЗ 2107 играет очень важную роль.

Реле зажигания ВАЗ 2107

На самых первых версиях ВАЗ не было блока предохранителей и реле, то есть питание подавалось на катушку через сам замок зажигания. Такая система запуска мотора «съедала» очень много электроэнергии, к тому же контакты быстро подвергались окислению и переставали нормально функционировать.

На ВАЗ 2107 устанавливается современное реле зажигания. Главная его функция — при включении прибора уменьшать нагрузку на контакты, так как реле в момент запуска отключает некоторые электрические цепи. Реле зажигания используется как в карбюраторных, так и инжекторных моделях ВАЗ 2107.

Реле зажиганияРеле зажигания

Миниатюрное устройство позволяет снизить нагрузку на контакты, что продлевает срок службы всех элементов зажигания

Принцип работы

Реле зажигания — это один из элементов всей системы зажигания. Эта система состоит из:

  • свечей зажигания;
  • распределителя;
  • конденсатора;
  • кулачка прерывателя;
  • катушки;
  • монтажного блока;
  • выключателя.

В момент запуска двигателя питание от свечей попадает на реле зажигания, которое переключает энергию с некоторых цепей. Благодаря этому на катушку подаётся то количество питания, которое необходимо для штатного запуска мотора. Для равномерности подачи тока реле напрямую работает с распределителем и конденсатором.

Месторасположение реле в автомобиле

Любые проблемы с реле зажигания на ВАЗ 2107 начинаются с того, что водитель не может с первого раза завести двигатель. Сразу же возникают подозрения относительно работоспособности тех или иных узлов, но, как правило, первым делом проверке подвергается именно реле. На «семёрке» оно находится сразу же за приборным щитком и зафиксировано под торпедой. Такое расположение нельзя назвать удобным, ведь чтобы добраться до реле, потребуется снять приборную панель полностью.

Расположение реле в блокеРасположение реле в блоке

Реле зажигания находится в общем блоке непосредственно за щитком приборов в салоне

Таблица: обозначения реле и предохранителей

Подробнее об электрооборудовании ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/elektroshema-vaz-2107.html

Виды реле, используемые на ВАЗ 2107:

  1. Реле и плавкие предохранители штыревого типа, расположенные в мон­тажном блоке.
  2. Реле включения обогрева заднего стекла.
  3. Реле включения очистителей и омывателей фар.
  4. Реле включения звуковых сигналов (установлена перемычка).
  5. Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется).
  6. Реле включения дальнего света фар.
  7. Реле включения ближнего света фар.
Монтажный блок реле и предохранителей ВАЗ 2107 (схема)Монтажный блок реле и предохранителей ВАЗ 2107 (схема)

На ВАЗ 2107 используется всего 7 основных реле

Водителю необходимо знать, что реле зажигания на всех моделях ВАЗ 2107 устанавливается рядом с реле аварийного питания. Оба устройства имеют одинаковый потенциал, поэтому при поломках в дороге на место перегоревшего реле зажигания можно установить аварийного реле.

Реле зажигания ВАЗ 2107Реле зажигания ВАЗ 2107

Реле зажигания и реле аварийного питания имеют одинаковое строение и потенциал, поэтому считаются взаимозаменяемыми

Одинаковое ли реле в карбюраторных и инжекторных моделях

ВАЗ 2107 имеет очень длинную историю развития. Сегодня все существующие модели можно условно разделить на два типа: старого и нового образца. Как карбюраторные, так и инжекторные ВАЗ 2107 используют совершенно одинаковые реле зажигания, однако следует внимательно подбирать новое реле, исходя из года выпуска автомобиля.

Любой тип силового агрегата может быть оснащён реле зажигания старого образца, то есть устройство можно считать универсальным. Однако реле нового образца подходят исключительно для «семёрок» после 2000 года выпуска.

Блок реле старого образцаБлок реле старого образца

В старом блоке используются реле разных размеров и форм, в новых — типовые детали с повышенной работоспособностью

Как проверить реле зажигания на «семёрке»

Проверить реле зажигания можно прямо на автомобиле, поэтому эту процедуру можно провести самому и за две-три минуты. Однако для точности работы рекомендуется вооружиться мультиметром или хотя бы обычной лампочкой-индикатором. Далее необходимо действовать по следующему алгоритму:

  1. Снять с реле подключённую колодку.
  2. Осмотреть контакты на предмет окисления, поломок и загрязнений.
  3. Если необходимо, то нужно зачистить контакты.
  4. Подключить к контактам реле мультиметр.

После подачи питания на реле необходимо замерить напряжение, которое выдаёт устройство. Если при подаче тока на выводы 85 и 86 нет замыкания, то реле неисправно. Работоспособность реле определяется замыканием контактов между 30 и 87 выводами. Нумерация выводов указана на самом реле с обратной стороны.

Читайте о бесконтактной системе зажигания: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/zazhiganie/zazhiganie-2107/elektronnoe-zazhiganie-na-vaz-2107.html

Видео: проверка реле своими руками

https://youtube.com/watch?v=xsfHisPBVHU

Замена реле зажигания на ВАЗ 2107

Для самостоятельной замены реле зажигания не потребуется специального инструмента. Можно легко обойтись теми приспособлениями, что есть в наборе у любого водителя:

  • отвёртка с прямым и тонким лезвием;
  • отвёртка с крестовым лезвием;
  • гаечный ключ на 10.
Отвёртки для работыОтвёртки для работы

При помощи обычных отвёрток можно за несколько минут снять реле зажигания

Если реле перестало работать, то восстановить его невозможно, так как изначально устройство этой детали не подразумевает ремонтных работ. Поэтому при проблемах с реле можно провести только его замену на новое.

Устройство монтажного блока реле и предохранителейУстройство монтажного блока реле и предохранителей

Добравшись до перегоревшнего реле, остаётся только его вытащить и установить новое на штатное место

Порядок работы как для инжекторных, так и для карбюраторных моделей ВАЗ 2107 будет одинаковым. Для создания безопасных условий при замене рекомендуется перед началом работ снять отрицательный провод от АКБ машины. Далее действовать по схеме:

  1. Снятие щитка приборов начинать с разжатия отвёрткой фиксаторов.
  2. Снять рукоятки с рычагов, которые держат щиток.
  3. Вытащить сопла воздуховода, поддев каждый из них лезвием отвёртки.
  4. Сразу же вслед за соплами потянуть на себя и вытащить переключатель режимов отопителя, предварительно отсоединив от него провода.
  5. Далее снять наконечники магистралей с этого переключателя.
  6. Используя отвёртку, вытянуть саморез и его заглушку.
  7. Выкрутить ключом на 10 гайку крепления ручки сброса пробега машины.
  8. Вогнать ручку максимально глубоко внутрь приборной панели.
  9. Затем извлечь правый край щитка.
  10. Отсоединить гайку, которая фиксирует тросик привода спидометра автомобиля.
  11. Снять шланг от штуцера.
  12. Снять колодки проводов, которые идут к панели.
  13. После всех этих работ можно снимать приборный щиток.
  14. Реле зажигания находится сразу же за ним, на специальном кронштейне. Ключом на 10 открутить фиксирующую гайку и снять реле.
  15. На место вышедшего из строя устройства установить новое, монтажные работы выполнять в обратной последовательности.

Читайте также о реле стартера ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/rele-startera-vaz-2107.html

Фото: основные этапы работы

Демонтаж щитка приборов
Щиток держится на простых фиксаторах, поэтому снять его будет очень просто
Переключатель режимов
Все устройства с проводами нужно аккуратно вытащить из-за щитка
Снятие колодки проводов
После отсоединения колодки можно демонтировать сам щиток
Реле зажигания авто
Отсоединить контакты от реле и вытащить устройство

Видео: порядок замены реле

Можно самостоятельно восстановить работоспособность своего автомобиля, действуя обычными отвёртками и гаечными ключами. Все виды работ с реле зажигания доступны даже водителю-новичку, поэтому не стоит лишний раз платить специалистам СТО, чтобы разобраться с реле.

Самостоятельный ремонт и замена блока предохранителей на ВАЗ 2107 карбюратор и инжектор

Электрическое оснащение любого автомобиля не обходится без предохранителей (плавких вставок) и ВАЗ 2107 не исключение. Благодаря этим элементам обеспечивается защита электропроводки от повреждения в случае неправильной работы или выхода из строя того или иного потребителя.

Назначение предохранителей ВАЗ 2107

Суть работы предохранителей сводится к тому, что в момент превышения проходящего через них тока происходит перегорание расположенной внутри вставки, тем самым предотвращается нагрев, оплавление и возгорание проводки. Если элемент пришёл в негодность, его необходимо отыскать и заменить на новый. Как это сделать и в какой последовательности нужно разобраться более детально.

Предохранители ВАЗ 2107Предохранители ВАЗ 2107

На ВАЗ 2107 устанавливались разные предохранители, но назначение у них одно — защита электрических цепей

Блок предохранителей ВАЗ 2107 инжектор и карбюратор

Эксплуатируя ВАЗовскую «семёрку» владельцы иногда сталкиваются с ситуацией, когда перегорает тот или иной предохранитель. В этом случае каждый автолюбитель должен знать и ориентироваться, где установлен блок предохранителей (БП) и какую электрическую цепь тот или иной элемент защищает.

Где расположен

Блок предохранителей на ВАЗ 2107 независимо от системы питания двигателя размещается под капотом с правой стороны напротив пассажирского сиденья. Узел имеет два варианта исполнения — старый и новый, поэтому чтобы прояснить ситуацию, на каждом из них стоит остановиться более детально.

Выбор образца БП не зависит от системы питания автомобиля.

Расположение блокаРасположение блока

Блок предохранителей на ВАЗ 2107 располагается в подкапотном пространстве напротив пассажирского сиденья

Старый вариант блока

Старый монтажный блок состоит из 17 защитных элементов и 6 реле электромагнитного типа. Количество коммутирующих элементов может отличаться в зависимости от комплектации авто. Плавкие вставки расположены в один ряд, выполнены в форме цилиндра, держатся при помощи подпружиненных контактов. При таком способе соединения надёжность контактов довольно низкая, поскольку в момент прохождения токов большой величины через предохраняющий элемент происходит не только его нагрев, но и самих пружинных контактов. Последние со временем деформируются, что приводит к необходимости извлечения предохранителей и зачистке окислившихся контактов.

Старый блокСтарый блок

Старый монтажный блок состоит из 17 цилиндрических предохранителей и 6 реле

Монтажный блок выполнен в виде двух печатных плат, которые установлены друг над другом и соединены посредством перемычек. Конструкция далека от совершенства, поскольку её ремонт довольно затруднителен. Обусловлено это тем, что разъединить платы не каждому под силу, а это может потребоваться в случае перегорания дорожек. Как правило, дорожка на плате перегорает вследствие установки предохранителя большего номинала, чем необходимо.

Подключение блока предохранителей к электросети автомобиля осуществляется через разъёмы. Чтобы не допустить ошибок при подсоединении, колодки выполнены разных цветов.

Схема БПСхема БП

Схема предохранителей ВАЗ 2107 может потребоваться во время проведения ремонтных работ

Задняя часть монтажного блока выступает в бардачок, где подходит разъем заднего жгута проводов и щитка приборов. Низ БП расположен под капотом и также имеет разъёмы разного цвета. Корпус блока выполнен из пластика. Крышка узла прозрачная с нанесёнными обозначениями мест расположения коммутирующих приборов и плавких вставок.

Верхняя крышкаВерхняя крышка

Верхняя крышка блока предохранителей прозрачная с нанесёнными обозначениями мест расположения коммутирующих приборов и плавких вставок

Таблица: какой предохранитель за что отвечает
Блок нового образца

Преимущество БП нового образца сводится к тому, что узел избавлен от проблемы пропадания контакта, т. е. надёжность такого устройства заметно выше. Плюс ко всему используются не цилиндрические предохранители, а ножевые. Элементы устанавливаются в два ряда, а для их замены используется специальный пинцет, который постоянно находится в БП. При отсутствии пинцета вышедший из строя предохранитель можно извлечь при помощи небольших пассатижей.

Новый блокНовый блок

Расположение элементов в новом монтажном блоке: R1 — реле включения обогрева заднего стекла; R2 — реле включения дальнего света фар; R3 — реле включения ближнего света фар; R4 — реле включения звукового сигнала; 1 — разъём для реле включения очистителей и омывателей фар; 2 — разъём для реле включения электродвигателя вентилятора системы охлаждения; 3 — пинцет для предохранителей; 4 — пинцет для реле

Оценить состояние предохранителей можно по внешнему виду, поскольку деталь выполнена из прозрачного пластика. Если плавкая вставка перегорела, то это легко выявить.

Ножевые предохранителиНожевые предохранители

Определить целостность ножевого предохранителя довольно просто, поскольку элемент имеет прозрачный корпус

Внутри нового блока установлена всего одна плата, что позволяет заметно проще проводить ремонт узла. Количество предохраняющих элементов в новом устройстве аналогично старому. Реле может устанавливаться 4 или 6 штук, что зависит от комплектации авто.

В нижней части блока располагается 4 запасных предохранителя.

Как снять монтажный блок

Иногда может требоваться демонтаж блока предохранителей для его ремонта либо замены. В этом случае нужно подготовить следующий перечень инструментов:

  • ключ на 10;
  • торцевую головку на 10;
  • вороток.

Порядок работ по снятию монтажного блока следующий:

  1. Сдёргиваем минусовую клемму с АКБ.
  2. Для удобства убираем корпус воздушного фильтра.
  3. Снимаем разъёмы с проводами, подходящие к монтажному блоку снизу.Разъёмы с проводамиРазъёмы с проводами

    В подкапотном пространстве разъёмы с проводами к монтажному блоку подходят снизу

  4. Перебираемся в салон и снимаем вещевую полку под бардачком либо демонтируем сам вещевой ящик.
  5. Снимаем разъёмы, которые соединяются с БП из салона.Разъёмы в салонеРазъёмы в салоне

    Снимаем колодки с проводами, которые соединяются с блоком из салона

  6. Головкой на 10 откручиваем гайки крепления блока и снимаем устройство вместе с уплотнителем.Крепление блокаКрепление блока

    Блок удерживается четырьмя гайками — откручиваем их

  7. Сборку выполняем в обратном порядке.
Видео: как снять блок предохранителей на ВАЗ 2107

Ремонт монтажного блока

После демонтажа БП для обнаружения проблемных участков и ремонта либо замены печатной платы потребуется полностью разобрать узел. Выполняем процедуру следующим образом:

  1. Вынимаем из монтажного блока реле и предохранители.Реле и предохранителиРеле и предохранители

    Чтобы разобрать монтажный блок сперва нужно извлечь все реле и предохранители

  2. Отворачиваем крепёж верхней крышки.Крепление крышкиКрепление крышки

    Верхняя крышка крепится на четырёх винтах

  3. Поддеваем отвёрткой 2 фиксатора.Фиксаторы корпусаФиксаторы корпуса

    Со стороны разъёмов корпус удерживается фиксаторами

  4. Сдвигаем корпус блока предохранителей.Разборка корпусаРазборка корпуса

    После раъединения фиксаторов, сдвигаем корпус блока

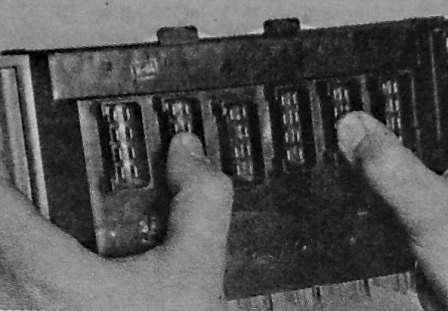

  5. Нажимаем на контактные разъёмы.Разъёмы блокаРазъёмы блока

    Чтобы вынуть плату, необходимо нажать на разъёмы

  6. Вынимаем плату блока.Демонтаж платыДемонтаж платы

    Демонтируем плату, извлекая её из корпуса

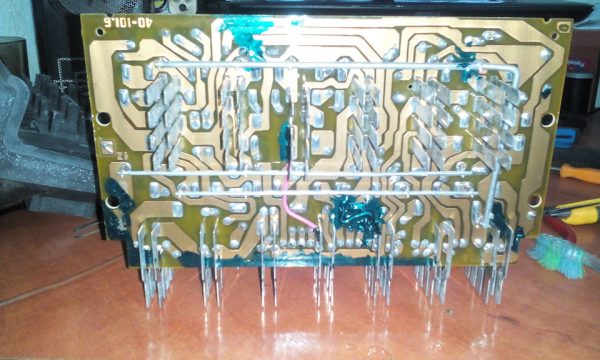

  7. Проверяем целостность платы, состояние дорожек и качество пайки вокруг контактов.Печатная платаПечатная плата

    Осматриваем плату на предмет повреждений дорожек

  8. Устраняем дефекты, если это возможно. В противном случае меняем плату на новую.
Восстановление обрыва дорожки

При обнаружении перегоревшей токопроводящей дорожки на печатной плате необязательно менять последнюю — можно попытаться её восстановить. Для работы понадобится минимальный набор инструментов и материалов:

  • паяльник 40–60 Вт;
  • припой;
  • кусочек провода;
  • нож.

В зависимости от характера повреждения восстановление проводим в следующем порядке:

  1. Зачищаем лак в месте обрыва ножом.Повреждённая дорожкаПовреждённая дорожка

    Повреждённый участок дорожки необходимо зачистить ножом

  2. Залуживаем дорожку и наносим каплю припоя, соединяя место обрыва.Восстановленная дорожкаВосстановленная дорожка

    Залудив дорожку, восстанавливаем её каплей припоя

  3. Если дорожка сильно повреждена, то восстанавливаем её с использованием отрезка провода, которым соединяем необходимые контакты, т. е. дублируем дорожку.Восстановление проводомВосстановление проводом

    При значительных повреждения дорожки её восстанавливают отрезком провода

  4. После ремонта производим сборку платы и блока в обратной последовательности.
Видео: ремонт блока предохранителей ВАЗ 2107

Проверка реле

Для проверки реле их извлекают из посадочных мест и оценивают состояние контактов по внешнему виду. При обнаружении окислений необходимо выполнить чистку ножом или мелкой наждачкой. Работоспособность коммутирующего элемента проверяют двумя способами:

  • заменой на новую деталь;
  • подачей напряжения на обмотку.

В первом случае всё просто: на место проверяемого реле устанавливают новое или заведомо исправное. Если после таких действий работоспособность детали восстановилась, то старое реле пришло в негодность и требует замены. Второй вариант предполагает подачу питания на обмотку реле от АКБ и прозвонку мультиметром, замыкается ли контактная группа или нет. В случае отсутствия коммутации деталь подлежит замене.

Проверка релеПроверка реле

Для проверки реле на его обмотку подают напряжение от АКБ, а мультиметром проверяют, замыкаются контакты или нет

Реле можно попытаться отремонтировать, но действия будут неоправданны в силу низкой стоимости прибора (около 100 р.).

Блок предохранителей в салоне

Несмотря на отсутствие различий между монтажными блоками «семёрок» с карбюраторным и инжекторным мотором, в оснащении последних используется дополнительный блок, который установлен в салоне под бардачком. Блок состоит из колодок с реле и предохранителей:

  • главное реле;
  • реле топливного насоса;
  • реле вентилятора.

Предохранители предназначены для защиты:

  • главного реле;
  • электрического бензонасоса;
  • электронного блока управления двигателем.
Дополнительный блокДополнительный блок

Блок предохранителей и реле в салоне: 1 — предохранитель, защищающий силовые цепи главного реле; 2 — главное реле; 3 — предохранитель, защищающий цепь постоянного питания контроллера; 4 — предохранитель, защищающий силовую цепь реле электробензонасоса; 5 — реле электробензонасоса; 6 — реле электровентилятора; 7 — диагностический разъём

Как снять БП

Для замены коммутирующих приборов и предохранителей системы управления силовым агрегатом, необходимо снять кронштейн, на котором они закреплены. Для этого выполняем следующие действия:

  1. Снимаем минусовую клемму с аккумулятора.
  2. Ключом на 8 откручиваем две гайки, которыми кронштейн крепится к кузову.Крепёж кронштейнаКрепёж кронштейна

    Кронштейн крепится двумя гайками под ключ на 8

  3. Демонтируем кронштейн вместе с реле, предохранителями и разъёмом для диагностики.Демонтаж кронштейнаДемонтаж кронштейна

    Отвернув гайки, снимаем кронштейн вместе с реле, предохранителями и диагностическим разъёмом

  4. Воспользовавшись щипцами из блока предохранителей, извлекаем неисправный защитный элемент и ставим на его место новый такого же номинала.Замена предохранителяЗамена предохранителя

    Чтобы извлечь предохранитель потребуется специальный пинцет

  5. Чтобы заменить реле, при помощи плоской отвёртки поддеваем разъём с проводами и отсоединяем его от блока реле.Демонтаж разъёмовДемонтаж разъёмов

    Для снятия разъёмов с блока реле поддеваем их плоской отвёрткой

  6. Ключом или головкой на 8 отворачиваем крепёж коммутирующего элемента к кронштейну и демонтируем реле.Крепление релеКрепление реле

    Реле крепится к кронштейну гайкой под ключ на 8

  7. Вместо вышедшей из строя детали устанавливаем новую и собираем узел в обратной последовательности.Демонтаж релеДемонтаж реле

    После снятия вышедшего из строя реле на его место устанавливаем новое

Поскольку в дополнительном блоке отсутствует какая-либо печатная плата, то и восстанавливать в нём нечего, кроме замены установленных в нём элементов.

Ознакомившись с назначением блока предохранителей на ВАЗ 2107 и пошаговыми инструкциями по его демонтажу и ремонту, отыскать и устранить неисправность не составит особых проблем даже для начинающих автовладельцев. Важно следить за состоянием предохранителей и своевременно производить замену вышедших из строя элементов на детали такого же номинала, что избавит от необходимости более серьёзного ремонта.

Монтажный блок реле и предохранителей автомобиля ВАЗ 2107

Блок предохранителей на ВАЗ-2107 расположен под капотом с пассажирской стороны на перегородке отсека двигателя с салоном. На крышке нанесена схема реле и предохранителей с нумерацией, как на фото:

Непосредственно сам блок выглядит следующим образом:

Снизу в моторном отсеке к нему подключены шесть разъемов, каждый из них имеет свое цветовое обозначение:

Так же публикуем информацию о том, какое реле и какой предохранитель за какую цепь отвечают:

Реле:

R1. — Реле включения обогрева заднего стекла.
R2. — Реле включения дальнего света фар.
R3. — Реле включения ближнего света фар.
F1 — F17. — Предохранители автомобиля ВАЗ 2107.
1. — Место установки реле включения очистителей и омывателей фар.
2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).
3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.
5. — Запасные предохранители.
6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107

Предохранители:

F1 (10А)

  • электродвигатель отопителя
  • лампы света заднего хода
  • сигнализатор и реле включения (обмотка реле) обогрева заднего стекла

F2 (10А)

  • электродвигатель стеклоочистителя
  • электродвигатель очистителей фар
  • электродвигатели насосов омывателей ветрового стекла и фар

F3(10А) резервный

F4(10А) резервный

F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)

F6 (10А)

  • прикуриватель
  • часы

F7 (20А)

  • звуковые сигналы
  • реле сигналов
  • реле (контакты) и электродвигатель вентилятора охлаждения радиатора

F8 (10А)

  • выключатель аварийной сигнализации с контрольной лампой
  • реле-прерыватель указателей поворота и аварийной сигнализации
  • лампа контроля указателей поворота (в режиме аварийной сигнализации)
  • указатели поворота (в режиме аварийной сигнализации)

F9 (7,5А)

  • лампы задних противотуманных фонарей и их сигнализатор

F10 (10А)

  • указатели поворота (в режиме указания поворота)
  • тахометр, вольтметр
  • реле-прерыватель и сигнализатор указателей поворота
  • система управления электропневмоклапаном
  • указатель и сигнализатор резерва топлива
  • указатель температуры охлаждающей жидкости
  • лампа контроля включения стояночного тормоза
  • лампа контроля аварийного состояния рабочей тормозной системы
  • лампа контроля заряда аккумуляторной батареи
  • лампа контроля закрытия воздушной заслонки карбюратора
  • реле электровентилятора (обмотка)
  • термовыключатель электровентилятора
  • обмотка возбуждения генератора

F11 (10А)

  • плафон освещения салона
  • лампы сигналов торможения
  • лампа контроля непристегнутого ремня безопасности водителя (если имеется)

F12 (7,5А)

  • лампа дальнего света (правая фара)
  • реле стеклоочистителей и омывателей фар (обмотка реле)

F13 (10А)

  • лампа дальнего света (левая фара)
  • лампа контроля включения дальнего света

F14 (10А)

  • лампа габаритного освещения (левая блок-фара)
  • лампа габаритного освещения (правый фонарь)
  • лампа фонарей освещения номерного знака
  • подкапотная лампа
  • лампа контроля включения наружного освещения

F15 (20А)

  • лампа габаритного освещения (правая блок-фара)
  • лампа габаритного освещения (левый фонарь)
  • лампы освещения прикуривателя, приборов, бардачка, часов

F16 (10А)

  • ближний свет фар (правая блок-фара)
  • реле стеклоочистителей и омывателей фар (обмотка реле)

F17 (7,5А)

  • ближний свет фар (левая блок-фара)

Схема соединений внутри блока предохранителей ВАЗ-2107 и ВАЗ-2105

Ремонт звукового сигнала ваз 2107

Не работает сигнал на ВАЗ 2107: ремонт от А до Я

Звуковой сигнал, называемый еще клаксоном, играет важную роль в обеспечении безопасности на дороге, так как дает возможность обратить на себя внимание других участников движения. В статье рассматривается ситуация, когда на ВАЗ 2107 не работает сигнал: причины неисправностей, способы устранения, возможность его ремонта и замены.

Возможные неисправности: признаки и причины

Для того, чтобы разобраться с причинами, по которым не работает клаксон, необходимо разобраться со схемой сигнала ВАЗ 2107:

Схема состоит из следующих компонент:

  • звуковых приспособлений;
  • монтажного блока;
  • перемычки для контактов, установленной на месте реле;
  • выключателя сигнала.

Звуковой сигнал включается кнопкой, расположенной по центру руля.

На рулевом колесе расположено контактное кольцо, в зоне подрулевых выключателей подпружиненный контакт. Современные сигнальные устройства оборудованы регулировочным винтом для настройки громкости, встроенным реле (в монтажном блоке выводы реле для звукового сигнала закорочены перемычкой).

  • нет звука при нажатии кнопки;
  • не отключается звук либо включается произвольно;
  • хриплое, тихое или прерывистое звучание.

В системе звукового устройства протекает низковольтный ток, поэтому важно качество соединений. Если на контактах большое количество окислов и ржавчины, то затрудняется прохождение тока. Для клаксонов нужен мощный ток силой не менее 4-5 А.

Необходимо тщательно следить за чистотой соединений и клемм, иначе, ремонт будет нужен постоянно. Так как кузов автомобиля выполняет роль минуса, а окисления оседают на плюсе, то особое внимание нужно уделять зачистке клемм на плюсовом проводе красного цвета.

Минусовая ветка цепи самая длинная, поэтому в ней чаще всего может быть обрыв. Чтобы определить причину неисправности, нужно серо-черный провод, идущий от сигнального устройства присоединить к кузову, а плюсовой – непосредственно к АКБ. Затем включается зажигание. Если звук появился, значит обрыв в минусовой цени. Если звук отсутствует, а плюсовые клеммы зачищены, то вышло из строя устройство.

Если не работает звуковой сигнал на ВАЗ 2107, возможны следующие неисправности:

  • перегорел предохранитель;
  • окислились контакты, клеммы;
  • вышло из строя реле;
  • окислились соединения на перемычке при ее наличии;
  • поломался лепесток на подрулевом реле;
  • выработка контактного кольца.

После диагностики найденные неисправности следует устранить (автор видео – Alex Life).

Способы устранения поломки

Если вышел из строя предохранитель или реле, их нужно заменить новыми деталями. Если износилось контактное кольцо, то отремонтировать рулевое колесо вряд ли получится, так как контактное кольцо трудно найти в продаже. В этом случае самое разумное – замена рулевого колеса.

Если гудок издает хриплые звуки или включается периодически, следует проверить с помощью, мультиметра зарядку аккумуляторной батареи и поступление напряжения на клеммы. Если с питанием все в порядке, причина может в самом звуковом устройстве. На корпусе клаксона есть винт для регулировки громкости. Его следует вращать, пока не пропадут хрипы и звук станет громким.

Если регулировка звука не помогла убрать хрип, придется разбирать устройство, чтобы почистить контакты. Можно также заменить мембрану. Порой хриплые звуки появляются при запуске двигателя. В этом случае необходимо проверить, в каком состоянии находятся контакты прерывателя и верхняя пластина. Контакты следует тщательно зачистить, а пластину при необходимости заменить.

Взаимозаменяемость сигнала

Если отремонтировать сигнальное устройство невозможно, его нужно заменить другим.

Все современные клаксоны можно разделить на два типа: пневматические и электромагнитные (автор видео – Россия 24).

В первом типе звуковых сигналов воздушный поток движется из компрессора через трубу, которая под действием вибрации начинает издавать звуки. Отличаются пневматические устройства формой трубки и мощностью звука. Частотный диапазон звукового сигнала перекрывает несколько звуковых зон. Может быть установлено несколько труб, но для них необходим мощный компрессор.

В основе работы электромагнитного устройства лежит электромагнит, который соединен с основным элементом клаксона данного типа, мембраной. Обмотка сердечника с помощью прерывателя соединена с источником питания (АКБ). Кнопка гудка подключена к массе. При нажатии на нее стержень сердечника начинает двигаться, таким образом, оказывается действие на мембрану. В результате раздается мощный звук.

Различаются электромагнитные клаксоны конструкцией звукового излучателя:

  1. Дисковые гудки («блины»). Они изготавливаются в двух вариантах: неразборные и разборные. Кроме того, он могут быть закрытыми и открытыми.
  2. Звуковые сигналы «улитки». Они имеют изогнутую форму, поэтому их сложно устанавливать. Открытый конец раструба должен быть направлен вперед. «Улитки» дают возможность получить очень громкий звук.
  3. Гудки «рожки» имеют трубку, которая внешне напоминает выпрямленную «улитку». Внешне они похожи на горн или трубу. Их удобно устанавливать под капот, но мощность звука у них слабая.

При выборе звукового устройства следует обратить внимание на несколько нюансов:

  1. Перед покупкой следует оценить возможности аккумулятора. Важно, чтобы его зарядки хватило для питания гудка а, так как он потребляет большое количество энергии.
  2. У продавца следует уточнить: нужно ли для клаксона дополнительное питание или компрессор.
  3. Высокие частоты издают тонкое звучание. Низкие частоты подойдут для любителей басов.
  4. Нужно помнить, что у грузовиков бортовая сеть на 24 В, а у легковых авто – 12 В.
    Следует учесть, что использование «крякалок» и спецсигналов запрещено.

Целесообразность самостоятельного ремонта

Самостоятельный ремонт возможен, если водитель хорошо разбирается в электротехнике. Автолюбителям, не имеющим таких навыков, по силам заменить предохранитель, реле или зачистить клеммы.

Если же контакты не окислились, а сгорели, то проще установить новое сигнальное устройство. Если вы знаете, как сделать сигнал на ВАЗ 2107, можно выполнить ремонт своими руками – это даст возможность получить опыт электроремонтных работ и сэкономить деньги на СТО.

Если пропал сигнал на ВАЗ 2107, его следует отремонтировать как можно быстрее, так как его неисправность увеличивает риск совершить ДТП.

Кроме того, по правилам дорожного движения эксплуатация автомобиля без звукового сигнала запрещена. Поэтому пройти техосмотр с неисправным гудком невозможно.

Видео «Проверка и ремонт сигнала ВАЗ 2107»

В этом ролике демонстрируется, как провести диагностику и отремонтировать гудок на ВАЗ 2107 (автор видео – ДамирБикметов).

Схема звукового сигнала и его ремонт

Устройство звукового сигнала

Звуковой сигнал на ВАЗ 2107 бывает в следующих вариантах исполнения:

  1. Два раздельных сигнала: типС-304 (низкий тон) и С-305(высокий). Крепление – на кронштейне, слева от радиатора.
  2. Единственный неразборный сигнал типа 20.3721-01, одного тона, со встроенным реле. Крепление – на кронштейне снаружи радиатора, сразу за декоративной решёткой.

Схема работы звукового сигнала следующая: к самому звуковому сигналу подходят два провода. Красный провод – «плюс». Эта часть цепи постоянно находится под напряжением. Серо–чёрный провод – это «масса, минус», в обычном состоянии он обесточен, и по нему начинает идти ток при замыкании. На фотографии хорошо виден цвет проводов и два раздельных сигнала с кронштейнами.

«Минусовая» часть цепи длинная. При нажатии на центральную кнопку рулевого колеса замыкаются пружинные контакты. Они расположен в корпусе переключателей под рулевым колесом.

Контактное кольцо, закреплено на обратной стороне рулевого колеса. Его задача – обеспечивать хороший контакт с помощью трения, и обеспечить подачу сигнала при любом повороте рулевого колеса. Поэтому кольцо должно во избежание выработки смазываться токопроводящей графитовой смазкой.

Затем по проводу в составе подкапотного жгута ток передаётся в монтажный блок переключателей и реле. Место реле (переключателя) звукового сигнала третье справа (если сидеть за рулём).

Функции реле звуковых сигналов:

  • сокращается длина проводов и потери тока в них.
  • с помощью реле кнопка с малым током может управлять цепью с большой нагрузкой.

Иногда схема не предусматривает реле, вместо него работает перемычка, замкнутая «напрямую». В случае единственного сигнала 20.3721-01 это оправдано, так как он имеет встроенное реле. В случае если стоят две «улитки», реле желательно поставить для улучшения работы.

После реле ток проходит через предохранитель F7. В новых монтажных блоках работает предохранитель флажкового типа на 20 А, жёлтого цвета. В старых блоках стоят предохранители на 16 А. Их ресурса часто не хватает, так как этот предохранитель одновременно служит в цепи вентилятора охлаждения.

Далее, после выхода из монтажного блока в составе жгута проводов моторного отсека «минусовой» провод подходит непосредственно к звуковому сигналу.

Проверка работы и ремонт при неисправностях звукового сигнала

Неисправностей три: не звучит, когда нужно; работает, когда не нужно, или звучит прерывисто, хрипло, тихо.
В отличие от высоковольтной системы зажигания, на которую мало влияет качество соединения, система звукового сигнала является низковольтной. Это значит, что плёнка окислов, ржавчины существенно затрудняют прохождение тока. А ведь сигналы – мощный потребитель тока. Сила тока в цепи не менее 4-5 А.

Качество всех контактов должно быть идеальным, иначе ремонт будет нужен постоянно. Помните, что сам кузов автомобиля является «минусовым» контактом, и по направлению движения тока, все окислы оседают на «плюсе». Особое внимание обратите на зачистку клемм красного, «плюсового» провода.

«Минусовая» часть цепи более длинная. Поэтому чаще всего именно в ней встречаются неисправности.
Поэтому сразу необходимо проверить исправность сигнала, и искать обрыв в цепи. Для этого нужно серо – чёрный, «минусовый» провод от звукового сигнала прикрепить к зачищенному месту на корпусе, т. е. «замкнуть на массу», а «плюсовой» непосредственно на аккумулятор. Затем включить зажигание. Если звук есть, значит, перерыв где-то в «минусовой» цепи. Если звука нет, а клеммы «плюса» зачищены, то неисправен сам сигнал.

Часто встречающиеся неисправности:

  • сгорел предохранитель (замена)
  • окислились контакты, или перегорело реле (нужна замена).
  • при наличии перемычки – окислились и ослабли контакты; почистить или поменять;
  • сломан лепесток на переключателе под рулём, произошла выработка контактного кольца на рулевом колесе (это происходит при значительном износе автомобиля, а также у любителей сигналить постоянно).

Здесь ремонт вряд ли возможен, требуется замена рулевого колеса, так как контактное кольцо редко можно найти в продаже.

На рисунках 5 и 6 показана замена предохранителя и реле (на примере другого предохранителя) на новом монтажном блоке для инжекторных двигателей ВАЗ 2107. Установка производится с помощью пластикового пинцета, входящего в комплект поставки.

В заключение дадим совет. Когда работает вентилятор охлаждения радиатора (у ВАЗ 2107 это заметно и на слух, и по приборам) то сигналом пользоваться нежелательно! Схема у ВАЗ 2107 предусматривает наличие общего предохранителя, который на такую нагрузку не рассчитан. Поэтому лучше ставить предохранитель на 25 А.

Почему не работает сигнал на ВАЗ-2107 и что делать

Автомобильный звуковой сигнал – это весьма важная деталь, которая обеспечивает безопасность движения, позволяет предотвратить и столкновение с другими машинами, и наезд на неожиданно выбежавшего на дорогу пешехода. В разных моделях авто используются различные конструкции клаксона, но в нашей статье речь пойдет о родных ВАЗ-2107. Из нее вы узнаете, по какому принципу работает сигнал, какие его модификации могут использования в данных машинах, а также что делать в случае поломки.

Где располагается сигнал на автомобиле ВАЗ-2107

Отечественный автопроизводитель выпускает на рынок сразу несколько модификаций полюбившейся потребителям модели автомобиля ВАЗ-2107. Конструкция и расположение в каждой из них имеет ряд своих особенностей:

  • в некоторых вариантах авто используется лишь один звуковой сигнал, который монтируется сразу же за фронтальной облицовкой радиатора охлаждения. В данном случае вы сможете легко добраться до детали и заменить ее, если в этом возникнет необходимость;
  • ряж модификаций оснащается сразу двумя звуковыми сигналами. Они устанавливаются непосредственно за радиатором и имеют разную тональность, что позволяет довольно громко предупреждать пешеходов и водителей других автомобилей о возможной опасности столкновения.

В монтажном блоке и тех и других машин монтируется реле звукового сигнала РС-528, которое часто является одной из главных причин поломок данной детали.

Кроме того, в схему можно включить предохранитель F7, который исключает подачу чрезмерно высокого напряжения и его перепады, а также кнопку, расположенную непосредственно на рулевом колесе.

Проверяем работоспособность реле и предохранителя

Что делать, если не работает сигнал на автомобиле ВАЗ-2107, и по каким причинам он вообще может выходить из строя? Наиболее частая из них – это перегорание предохранителя. При повышенной нагрузке он выходит из строя и прерывает электрическую цепь, благодаря чему исключаются более серьезные аварийные ситуации.

Если вы столкнулись именно с проблемой перегоревшего предохранителя, необходимо сразу же заменить его. Кроме того, потребуется внимательно осмотреть контакты данной детали, аккуратно очистить их от нагара и загрязнений или выполнить ремонт.

Следующий этап диагностики – проверка работоспособности реле звукового сигнала. Если оно щелкает при нажатии кнопки, значит причину поломки нужно искать в другом месте. В противном случае потребуется замена реле, выполняемая в течение нескольких минут даже без наличия соответствующего опыта.

Осуществляем диагностику сигнала и кнопки его включения

Для того чтобы узнать, используется ли в вашем авто корректно работающий сигнал, следует отсоединить его провода от реле и подключить их к аккумуляторной батарее напрямую. Если звук не появляется и в этом случае, причины поломки могут быть следующими:
  • подгорели или сильно загрязнились контакты, расположенные непосредственно в корпусе прибора;
  • сигнал неправильно настроен, из-за чего гудок звучит очень тихо или не слышен вообще.

Устранение неполадок выполняется путем регулировки сигнала (для этого нужно просто повернуть специальный винт, установленный в задней части корпуса) и зачистке контактов.

Еще одна причина, по которой может не работать сигнал – сломанная или изношенная кнопка. Для восстановления ее нормального функционирования можно либо заменить деталь целиком, либо опять же привести в идеальный порядок контакты, к которым подключаются провода.

Как видите, для диагностики и ремонта звукового сигнала вам не придется ехать в автосервис. Практически любые работы можно легко выполнить своими руками, не тратя на них много времени. Мы лишь настоятельно рекомендуем не тянуть с этим, чтобы не подвергать себя опасности дорожно-транспортного происшествия из-за неработающего клаксона.

Про звуковой сигнал ВАЗ 2107: особенности ремонта и модернизации

Звуковой сигнал на автомобиле хотя и играет второстепенную роль, однако управлять ТС с неисправным сигналом запрещается правилами дорожного движения. Владельцам следует регулярно выполнять проверку на исправность звуковой сигнализации, и особенно это касается устаревших марок автомобилей, таких как ВАЗ 2107. Если не работает сигнал на ВАЗ 2107, то не стоит отчаиваться, порой для устранения поломки необходимо не более 5 минут времени. Подробно о том, какие виды неисправностей с сигналом встречаются на семерках, выясним подробно.

Устройство звукового сигнала на ВАЗ 2107

Автомобили ВАЗ 2107 комплектуются в зависимости от года выпуска двумя вариантами исполнения звуковой сигнализации. На моделях с 2000 года выпуска установлен звуковой сигнал на ВАЗ 2107, состоящий из двух раздельных устройств. Один источник издает низкие тона, а второй высокие. Фиксируются устройства непосредственно на специальные кронштейны, и располагаются с левой стороны от радиатора, под решеткой.

Ранние модели выпуска автомобилей ВАЗ 2107 оснащены неразборными источниками излучения звука, которые издают только один тон. Крепится изделие также на передней части возле радиатора. Схема подключения элемента простая, и в случае выхода из строя, устранить поломки не составит большого труда.

Устройство звукового сигнала на 2 источника имеет следующий вид:

  1. К источнику создания звука подведено два провода. Один из проводов имеет красный цвет, а второй черный. Красный провод — это плюсовой контакт, который постоянно под напряжением 12В.
  2. Второй провод «минус» — он обесточен, и включается только при замыкании контактов. Как только соединяются контакты, на оснастку поступает ток, тем самым образуя звуковые колебания.

Контакты располагаются на руле, и при нажатии на кнопку, происходит их замыкание. В качестве контактов используются пружины с контактным кольцом. Контактное кольцо находится на обратной стороне руля, и обеспечивает качественный контакт при нажатии кнопки. Кроме источников и кнопки, в конструкции звуковой сигнализации ВАЗ 2107 также имеются реле и предохранитель. Реле предназначается для того, чтобы снизить величину тока, протекающего к кнопке устройства.

За величиной тока следит также предохранитель F7, расположенный в цепи. Величина плавкой вставки составляет 20А для инжекторных семерок, а также 16А для карбюраторных старых версий ВАЗ 2107.

Это интересно! Одновременно в цепи звукового сигнала включен вентилятор охлаждения, поэтому частые проблемы с перегоранием предохранителей — это профессиональная «болезнь» на семерках.

Неисправности звукового сигнала семерки

Причины неисправностей звукового сигнала на семерке бывают трех видов:

  1. Перестал работать ЗС полностью.
  2. Звук при нажиме кнопки появляется, но он слабый и хриплый.
  3. Самопроизвольное срабатывание устройства.

Каждая поломка имеет свои основные причины, поэтому рассмотрим их подробно.

Слабый или неестественный звук

При эксплуатации ВАЗ 2107 владельцы сталкиваются с такой неисправностью, как ослабление звука сигнала. Звук становится хриплым, прерывистым и очень тихим. Многие автовладельцы грешат на то, что причиной этой поломки является засорение мембраны мусором, а также коррозионное воздействие. Решить проблему можно при помощи прочистки, но так как устройство неразборного типа, то почистить его внутри невозможно.

Чтобы проверить исправность устройства, его необходимо напрямую подключить к аккумуляторной батарее. На корпусе устройства находится регулировочный винт, поэтому в случае неработающего сигнала, может помочь регулировка. Если мембрана повреждена, то спасет только замена гудка на семерке.

Неисправности реле и предохранителя

Первым делом, если при нажатии на кнопку сигнала, отсутствуют признаки его работоспособности, то проверку необходимо начинать непосредственно с предохранителя. Как выше уже было отмечено, на семерках предохранитель звукового сигнала — это профессиональная «болячка».

Чтобы убедиться в том, что причиной является предохранитель, то его следует проверить первым делом. Используя мультиметр, выполняется прозвонка элемента. Часто неисправность устройства удается выявить визуально. Предохранитель защищает провода от их перегрева. Одновременно он предохраняет цепь не только сигнализации, но еще и двигателя вентилятора охлаждения.

Если часто приходится менять перегорающий предохранитель, то можно увеличить его номинал до 25А.

Чтобы найти плавкий элемент, понадобится открыть блок предохранителей. Если плавкий элемент целый, то проверить также необходимо и реле. Оно выходит из строя реже, но убедиться лишний раз в исправности не помешает.

Чтобы проверить целостность реле, следует изъять его из посадочного места, а вместо него поставить соседнее. Это самый простой способ проверки реле сигнала. Можно также довериться схеме проверки, которая показана на фото ниже.

Неисправность кнопки включения

Если после проведения проверки исправности звукового сигнала не выявлены поломки, тогда, скорее всего, неисправность скрывается непосредственно в самой кнопке. Ее еще называют выключателем, который отвечает за быструю подачу звукового сигнала при управлении транспортным средством.

Неисправность кнопки сначала необходимо выявить, а затем выполнить соответствующий ремонт. Между рулем и колонкой находится подвижный контакт, отвечающий за замыкание цепи. В кнопке на руле также имеется два контакта, которые находятся слева и справа. При нажатии кнопки – срабатывает устройство.

Чтобы выявить поломку на руле и отремонтировать устройство, понадобится прибегнуть к демонтажу рулевого колеса. Если при повороте руля появляется или пропадает сигнал, значит причина неисправности непосредственно в кнопке.

Замена звукового сигнала

Ремонт или замена звукового сигнала ВАЗ 2107 проводится в случае выявления 100-процентной причины поломки. Если нужно произвести регулировку, то делается это без демонтажа элемента. Процесс замены имеет следующий вид:

  1. Перед тем, как демонтировать неисправный элемент, необходимо обесточить систему, откинув минусовую клемму с аккумулятора.
  2. Далее необходимо при помощи гаечного ключа выкрутить кронштейн крепления устройства, чтобы его демонтировать. Предварительно необходимо снять радиаторную решетку.
  3. Отключить клеммы питания.
  4. Демонтировать ЗС, и вместо него установить исправное устройство. Процесс установки выполняется в порядке обратном снятию.

Процесс монтажа выглядит следующим образом:

  1. Из стального уголка нужно сделать кронштейн, на который будет фиксировать клаксон.
  2. Располагается кронштейн непосредственно на верхней панели перед радиатором.
  3. Закрепить клаксон на кронштейне, а пневмокомпрессор располагается на штатном креплении, где фиксировался штатный ЗС.
  4. От пневмокомпрессора подвести шланг к клаксону.
  5. Подвести провода к компрессору, и подключить их.

Слабым звеном такой установки является компрессор, который может часто ломаться и отказывать в работе при низких температурах. Если принято решение об установке пневматического сигнала на семерке, то будьте готовы к частому обслуживанию установки. Выявить поломки сигнала на семерке и устранить их совсем не трудно, а если проводить регулярно диагностику, то вероятность возникновения неисправности сводится к нулю.

Отправить ответ

avatar
  Подписаться
Уведомление о
