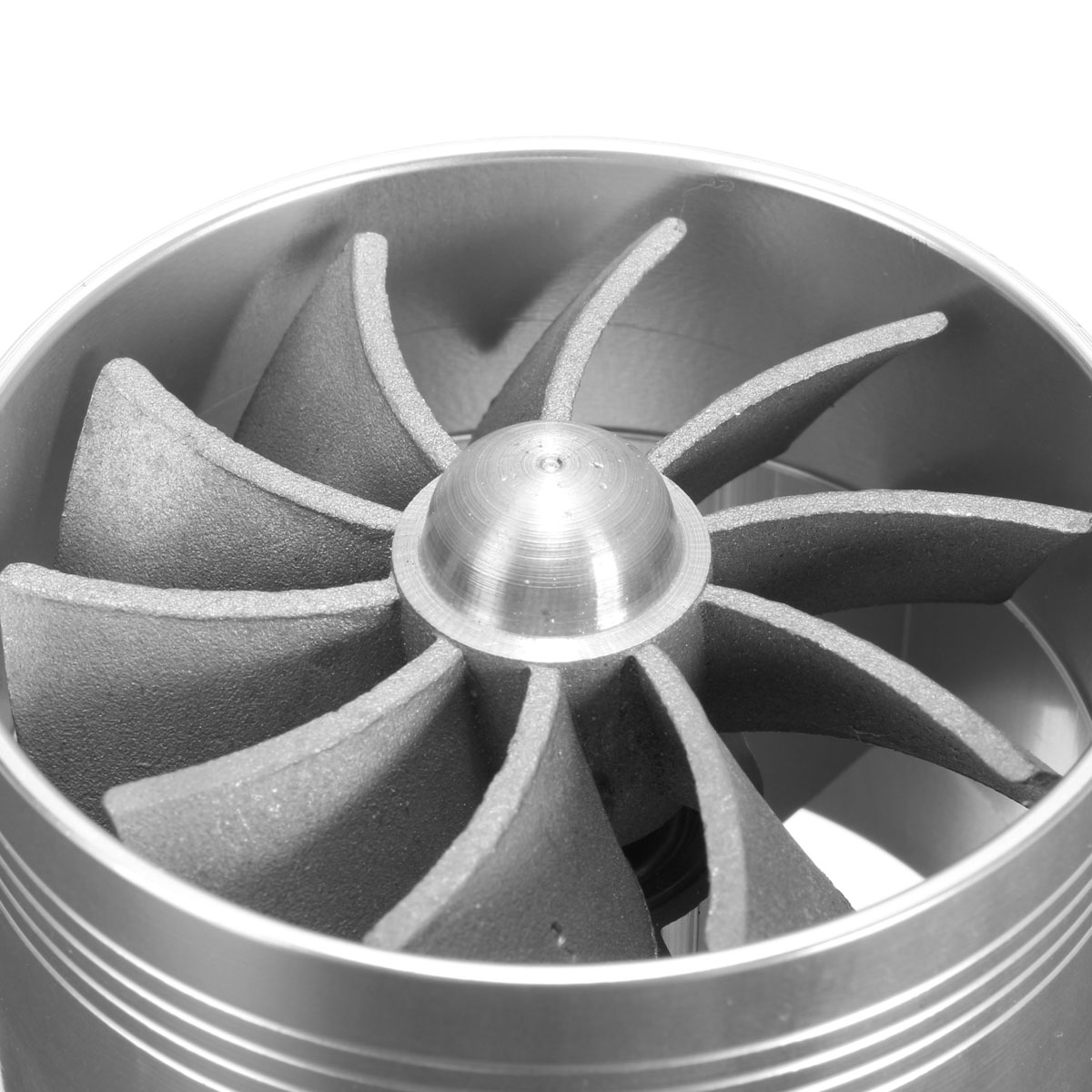

Что такое завихритель дросселя и стоит ли его ставить в свою машину

Некоторые автолюбители любят усовершенствовать машину своими руками и устанавливать в нее порой довольно интересные изобретения. Среди таких, имеет место быть, регулятор воздушного потока или завихритель воздуха, который якобы делает езду лучше, а также снижает траты на топливо.

Владельцы машин поделились на два лагеря: те, кто уверен в полезности прибора, а также противники таких методов. У обоих из них имеются аргументы, полностью противоположные друг другу.

Но, чтобы сделать самостоятельный вывод, требуется изучить принцип работы завихрителя и каждую положительную и отрицательную сторону, по мнению автомобильных экспертов.

Что такое завихритель дросселя

При работе двигателя, для полноценного сжигания в нем топлива, необходимо некоторое количество потока воздуха.

Он попадает в впускной коллектор через дроссельную заслонку где смешивается с топливом, и движок продолжает свою полноценную работу.

Для улучшения качества данного процесса и устанавливается резиновый патрубок в регулятор воздуха (вентилятор), делающий попадание потока в место назначения намного сильнее, равномернее. За счет этого якобы, повышается разгон машины и снижается расход.

Обратите внимание! Ни один автопроизводитель не счел необходимым устанавливать такой регулятор в свои только вышедшие из конвейера автомобили. Из этого следует лишь один вывод – устройство не совершенно, скорее всего мало эффективно.

Для более полного анализа, следует рассмотреть плюсы и минусы.

Что заставляет водителей ставить завихритель

Некоторые автовладельцы все же считают необходимым использовать устройство на своем железном друге.

И каждый из его сторонников приводит такие аргументы «за»:

потребление топлива снижается на 10%;
разгон становиться легче;
машина едет быстрее, улучшается ее динамика.

Именно эти три аргумента являются ключевыми для тех, кто хочет сделать поездки на собственном авто более комфортными и экономными.

Отрицательная сторона агрегата

Несмотря на якобы важные доказательства о полезности завихрителя, многие водители не спешат ими воспользоваться.

Причина тому простая: они уверенны, что восторг сторонников – всего лишь самообман, а подобных результатов вряд ли получится добиться таким примитивным прибором.

К тому же, останавливает многих сомнения насчет использования чудо-средства крупными заводами-изготовителями.

По мнению некоторых профессиональных автомехаников, эффект действительно может стать ощутимым.

Но причина кроется несколько в другом: почти у каждого автомобиля с пробегом имеются загрязнения форсунок (чем дальше их последний раз чистили, тем сильнее становятся отложения).

Не очистив форсунки вовремя, хозяину грозит получение менее насыщенной смеси от чего снизится разгон, повышенный расход топлива.

Установив завихритель, проблема решается, он немного помогает грязным форсункам лучше работать, но остается. Решить ее сможет помочь только чистка необходимой детали машины, а также ее регулярная диагностика.

Каждое мнение имеет свое право на существование. А от верного решения автовладельца будет зависеть долговечность его машины, ее надежность и комфорт при передвижении.

( 7 оценок, среднее 3.43 из 5 )

ПОБЕДА над хлопками во впускной коллектор!!!!!

была проблема хлопков и првалов в работе двигателя!!!!
в процессе борьбы с хлопками пропала зарядка! и началось перемещение в пространстве только на аккумуляторе … с усилившимися хлопками и провалами!
тут то и постигла идея, что чем ближе напряжение в бортовой сети к заводским параметрам, тем стабильнее работа двигателя!
на следующий день скинул генератор (1,5 часа делов) — гул и стуки указали на кончину подшипников, + короткие обугленные щётки -отсутствие зарядки.

отдал генератор на дефектовку в эту контору! (офисы у них в разных городах — это не реклама)
через 1 час получил его в рабочем состоянии уже с новыми запчастями!
проверили на стенде генератор под нагрузкой 90А в разном диапазоне оборотов — напряжение 14,05 В
холостой ход — 14,12 В

на мои рассказы о том что у меня всегда генератор выдавал 13,8-13,85 В при любой нагрузке мастер сказал, что это ни есть хорошо! (всегда считал, что это норма, доказали, что 14.0-14.1-норма)

поставил на машину — напряжение — 14,11 В (с полной нагрузкой 14,08 В)
хлопков нет ВООБЩЕ!
двигатель раскручивается мгновенно в звон! приходится переучиваться — при быстром старте в ограничитель на 1-ой передаче утыкаюсь временами пока!

не сочтите за рекламу конторы, но подход, техническая грамотность, оперативность, качество и гарантия сделали своё дело
собственно расходы:
1. снятие/установка — сам
2. коллекторные кольца 330=
3. реле-регулятор со щётками 340=
4. подшипник 510=
5. подшипник 136=
6. проставка под подшипник 99=
7. статороная обмотка 90А 1700= (умерла от старости и попадающей в трещины лака влаги)
8. работа 200=
итого: 3190= (с учётом дисконтной карты — теперь уже 7% )
все запчасти у них в наличии!
гарантия 6 месяцев на заменённые запчасти!

вывод!
народ, напряжение в бортовой сети великое дело!
проверяйте! может быть и у Вас после профиллактики генератора машинка поедет намного резвее!

PS
прошу простить меня за длинный пост!
Ростовчане! обращайтесь! дисконтная карта в наличии!

Впускной коллектор, заслонки коллектора, клапаны заслонок (с. 2)

Всё-таки вихри создают заслонки, управляющие длинной впускного тракта.

Нарыл на сайте по тюнингу.

«Короткий и длинный
ПОМИМО систем изменения фаз газораспределения на современных двигателях также нередко используются впускные тракты переменной длины. Они позволяют изменять способ подачи воздуха в цилиндры в зависимости от режима работы мотора.

Например, если обороты коленвала небольшие и автомобиль движется равномерно, то электроника с помощью специальной заслонки открывает во впускном коллекторе длинный извилистый путь, похожий на спираль. В этом случае воздушный поток сильно закручивается, и при попадании в цилиндры такой вихрь хорошо смешивается с топливом. В результате образуется равномерная по составу рабочая смесь. Она сгорает полностью, поэтому двигатель работает очень эффективно и экономично.

Но когда нагрузка на мотор увеличивается (к примеру, при интенсивном разгоне), длинный впускной коллектор создает большое сопротивление воздушному потоку. Поэтому электроника в таких случаях переводит заслонку во второе положение, открывая воздуху короткий и прямой путь к цилиндрам. Это позволяет наполнить их максимальным количеством горючей смеси и получить от двигателя наибольшую мощность.

На некоторых моторах (в частности, на V-образных “восьмерках” компании BMW) впускной трубопровод устроен еще интереснее. Он выполнен в виде улитки, внутренняя часть которой может поворачиваться относительно внешнего неподвижного корпуса и тем самым плавно и бесступенчато изменять длину впускного тракта. Подобная система сложнее и дороже, зато позволяет получить оптимальные характеристики двигателя при любой частоте вращения коленвала.

Но помимо хорошего наполнения цилиндров горючей смесью не менее важную роль играет и эффективность их очистки от отработавших газов. Дело в том, что в первый момент после открытия выпускных клапанов начинающие вырываться в коллектор первые выхлопные газы создают перед собой движущуюся со сверхзвуковой скоростью волну давления. Она отражается от стенок выпускного тракта и препятствует дальнейшему выходу отработавших газов из цилиндра. В этом случае выхлопные газы удаляются исключительно за счет выталкивающего действия поршня. В результате эффективность очистки камер сгорания падает, равно как и мощность мотора.

Однако двигателистам удалось превратить недостаток в достоинство. Путем тщательного подбора длины и геометрии выпускных патрубков каждого цилиндра можно добиться, чтобы при открытии клапанов за ними образовывалось разрежение. Оно не препятствует, а, наоборот, помогает отработавшим газам быстро и полностью покинуть цилиндр. Именно ради этого эффекта система выпуска современных автомобилей порой имеет весьма замысловатую конфигурацию и иногда похожа на клубок свернувшихся змей.»

Получается что заслонки, которые находятся на входе в цилиндр, перекрывают его для уменьшения проходного сечения канала с целью уменьшения расхода топлива на оборотах до 3 250/мин.
После 3 250 об/мин. они полностью открывают впускной канал, вторым соленоидом перекрывается «длинный впускной тракт» и смесь с минимальным сопротивлением потоку поступает в цилиндры.

Заслонки впускных каналов. Вихревые заслонки

Вихревые заслонки (Inlet manifold swirl flaps)

Теория

Для того чтобы разобраться для чего нужны вихревые заслонки надо понять на какие характеристики двигателя они влияют

Основная характеристика двигателя — это его крутящий момент, который позволяет автомобилю преодолевать различные силы, противодействующие движению автомобиля и вызванные в основном: инерцией, лобовым сопротивлением, трением качения и т.

п.

Если посмотреть графики замеров с мощностных стендов, то для каждого двигателя мы увидим изменяющийся крутящий момент, пики которого приходятся на определенный диапазон оборотов коленчатого вала. К примеру, для большинства бензиновых атмосферных моторов этот диапазон будет лежать в районе 3000-4500 об/мин. Если бы было возможно расширить этот диапазон и выровнять его, то мы бы не знали горя при обгонах, подъёмах и трогании с места

На величину крутящего момента можно повлиять несколькими способами:

-увеличить рабочий объём двигателя

-увеличить размер шатунов

-улучшить качество приготовления топливной смеси и улучшить процесс горения с целью полного сжигания топлива

В данном случае мы не будем рассматривать физически доработки двигателя

Что такое вихревые заслонки

Для бензиновых и дизельных моторов существуют разные инженерные решения, но преследующие одну и ту же цель — улучшить качество топливной смеси, чтобы топливо сгорало как можно в большем объёме из того, что впрыскивается в цилиндры

Для малых оборотов двигателя (бензиновые двигатели в диапазоне до 3000 об/мин, дизельные — до 2300-2700 об/мин) наполнение цилиндров топливно-воздушной смесью и, соответственно, сгорание топлива происходит не оптимальным образом. Чтобы улучшить топливную смесь инженеры разработали такую систему как заслонки впускных каналов, которая либо за счёт изменения длины и геометрии впускного тракта, либо сталкивания воздушных потоков позволяет создавать вихревые потоки воздуха и тем самым улучшать топливную смесь.

На больших диапазонах оборотов (бензиновые — свыше 3000 и дизельные свыше 2700 об/мин) требуется максимальное сечение впуска для прохождения большего объёма воздуха и максимально простое движение потока

Вихревые заслонки на дизельном двигателе

Рассмотрим пример дизельного мотора 3.0 TDI концерна Volkswagen, устанавливаемые на линейку моделей Audi, VW и Porsche

V-образная компоновка 6-ти цилиндрового мотора подразумевает 2 впускных коллектора (ниже на фото под номером 1) на каждые 3 «горшка» каждого из рядов. В отличии от двигателей OM642 от мерседес, инженеры VAG выбрали схему с двумя электромеханическими бесступенчатыми моторчиками (номер 3 на фото) для управления залонками (на фото номер 2) коллекторов

Согласно математической модели электронных блоков управления двигателем EDC16 и EDC17, для обеспечения приготовления топливной смеси близкой к идеальной вихревые заслонки имеют 3 режима:

полностью закрытое состояние. Обеспечивается на режимах холостого хода и до достижения показания ДПКВ вплоть до 1250 об/мин

2. бесступенчатое открытие в диапазоне от 1250-2750 об/мин

3. полностью открытое положение. Режимы работы: пуск двигателя, аварийные режимы двигателя (с ограниченной мощностью) и после 2750 об/мин

Работая в связке с спиралевидным и тангециальными впускными каналами, вихревые заслонки обеспечивают оптимальное смесеобразование

Моторчики управляют заслонками с помощью шатунного толкателя. Положение вихревых заслонок контролируется интегрированным датчиком

Проблемы и их решения

Среди самых распространенных проблемам в работе этой системы можно отметить следующие:

-датчик(и) положения заслонок выдают некорректные данные. (самые частое -слетают тяги или в процессе эксплуатации образуется большой нарост на самих заслонках). На фото ниже показана заслонка с большим количеством нагара на примере 3х литрового дизельного мотора от BMW

-умирает сервопривод

-заслонки из-за большого нагара обламываются и падают в коллектор (занавес, переборка двигателя)

Как всегда есть простое и дешевое решение, а есть дорогой ремонт:

-восстановление системы. Для 100% гарантии необходимо менять впускной коллектор с грязными и изношенными вихрями

-отключение системы. Для этого в программе отключается диагностика и снимается управление с этой системы. При этом заслонки навсегда замирают. Для различных типов двигателей либо в закрытом, либо в открытом положении.

Наша компания предупреждает, что в любом случае при отключении данной системы топливная смесь готовится не оптимальным образом, что приводит к некоторой потери крутящего момента на малых оборотах. Конечно, данная потеря не ведёт к существенным изменениям и не ощущается большинством клиентов. Но такой эффект имеет место быть.

Эту потерю можно с лихвой компенсировать с помощью программного увеличения мощности — чип-тюнингом, поэтому мы рекомендуем воспользоваться этой услугой совместно с отключением вихрей

Контакты:

Остались вопросы? Звоните +7 (495) 22-33-577

Пишите:

причины появления и способы устранения

В автомобиле все узлы и механизмы должны работать правильно, именно так эксплуатировать машину будет в радость. Если своевременно обнаруживать и устранять мелкие неисправности, то можно избежать дорогостоящего ремонта в будущем. Также такой подход к обслуживанию является залогом безопасного использования автомобиля. Нередко случается так, что появляется масло во впускном коллекторе. Давайте разберемся, почему так случается, как диагностировать, а затем устранить данную неисправность.

Признаки неисправности

Данную проблему можно выявить по определенным признакам. Масло может быть непосредственно во впускном коллекторе или в дроссельной заслонке. Это самый простой способ диагностики, однако он связан с необходимостью разбора верхней части силового агрегата.

Также проблема определяется по сизому дыму из трубы. Это могут увидеть даже неопытные водители. Но данный признак может свидетельствовать и о других проблемах с мотором.

Можно говорить о неисправности, если резко вырос расход масла. Стоит регулярно проверять его уровень по щупу. Когда еще появляется масло во впускном коллекторе? Можно начать подозревать о неисправности, если заметно упала тяга мотора, а при его работе увеличился уровень шума.

Капли масла на воздушном фильтре – это еще один из признаков. Проверить, есть ли там масло, очень легко. Доступ к воздушному фильтру на большинстве автомобилей очень простой.

Существует несколько причин масла во впускном коллекторе. Рассмотрим самые часто встречающиеся из них.

Вентиляция картера

Система вентиляции картерных газов предназначена для того, чтобы снизить давление в картере двигателя. Давление там образуется по причине попадания выхлопных газов при работе двигателя. Для этого картер посредством патрубка соединен с зоной пониженного давления или с зоной разрежения. В атмосферных двигателях внутреннего сгорания это как раз впускной коллектор. Если мотор турбированный, то вентиляция картера подключается к входному патрубку на турбокомпрессоре.

В любой турбине имеется магистраль, предназначенная для слива масла. Она соединяется со смазочной системой двигателя. Чаще всего данная магистраль подключается ниже уровня масла в картере. Поэтому, когда давление возрастает, масло из турбокомпрессора не может нормально удаляться. Также такая проблема может быть по причине засора сепаратора. Это один из узлов в системе вентиляции. Также может быть закоксован патрубок.

Деформация ГБЦ или ее узлов

Это еще одна из причин, почему впускной коллектор в масле. Здесь имеют место различные неисправности головки блока цилиндров. Некоторые детали ГБЦ неспособны вследствие повреждений или износа сходиться вплотную, герметично. Ничто не препятствует попаданию масла в коллектор. Зачастую данная неприятность может сопровождаться белым налетом в масле, а также мотор может терять мощность. Не заметить эти «симптомы» просто невозможно.

Также можно выделить большую выработку направляющих клапанов в ГБЦ. Если это имеет место, то клапаны практически не смазываются – вот откуда масло во впускном коллекторе. Далее смазка попадает в цилиндры, где благополучно сгорает.

Перегрев

Говоря о неисправностях ГБЦ, стоит упомянуть о перегреве как об одной из причин. Перегрев опасен тем, что существует серьезный риск деформации головки блока. В первую очередь при таких обстоятельствах страдает именно головка. Поэтому эксплуатировать двигатель нужно максимально аккуратно.

Диагностика ГБЦ

Выявить деформации можно при помощи специальных стендов либо визуально. Рекомендуется внимательно осмотреть мотор на предмет повреждений. Если есть проблемы, то будет заметно неплотное прилегание деталей друг к другу. Но в большинстве случаев с визуальной диагностикой могут быть трудности. Тогда прямая дорога на специализированный стенд.

Определить выработку в направляющих клапанах можно по стуку клапанов, которым сопровождается работа двигателя. Устранив эти причины, можно решить проблему масла во впускном коллекторе.

Прокладки

Впускной коллектор закреплен на силовом агрегате при помощи прокладок. Это позволяет избежать возможных подсосов воздуха. Также прокладка позволяет ограничить попадание в коллектор масла. Но со временем она может повредиться. В этом случае масло туда все-таки попадает. Мотор может из-за этого начать сбоить. Если имеется датчик массового расхода воздуха, то ЭБУ выдаст ошибку. Все это говорит о том, что под коллектором повреждена прокладка.

Причин повреждения ее может быть много. Чаще всего эти элементы выходят из строя по причине износа. Иногда прокладка разрушается из-за перегрева. Однако современные элементы устойчиво выдерживают высокотемпературные воздействия. Иногда прокладку повреждают в процессе сборки двигателя.

Избавиться от масла во впускном коллекторе в этом случае просто – нужно лишь заменить прокладку. Затем коллектор устанавливают обратно. Но нужно соблюдать некоторые нюансы. Поверхности двигателя и коллектора рекомендуется тщательно зачистить. Гайки протягиваются со строго определенным моментом.

Турбина

Прежде чем говорить о том, почему турбина гонит масло во впускной коллектор, необходимо вспомнить ее устройство.

Если говорить утрированно, то компрессор имеет примитивную конструкцию. Он представляет собой вал, на котором установлены две гребенки с лопастями. Одна из гребенок приводится в действие от выхлопных газов. Другая крутится за счет того, что находится на том же валу. Количество оборотов может быть высоким, поэтому вал должен быть оборудован качественными подшипниками. Но как показывает практика, сухие подшипники не способны выдержать работу в турбине. Деталь сильно нагревается, в результате узел перегревается и заклинивает.

Для эффективной работы узла нужно было каким-то образом убирать лишнюю температуру и улучшать скольжение. С этим прекрасно справляется масло. К валу подведено два смазочных канала на каждый подшипник. Так можно получить высокие обороты и высокую производительность.

Все хорошо, но данная конструкция спровоцировала возникновение множества проблем, которые не могут решить и сегодня. И самая трудная из них связана с тем, что турбина кидает масло во впускной коллектор.

Почему турбина гонит масло?

Если чем-то нарушена нормальная работа турбины, то она начинает гнать масло. Это не самая серьезная неисправность, но здесь многое зависит от модели компрессора и типа неисправности. Но поломку нужно обязательно найти и устранить. Ведь даже если поставить новую турбину и не устранить причину, то и новая турбина будет гонять масло во впускной коллектор.

Косвенные причины можно найти и устранить самостоятельно. Зачастую турбины гонят масло из-за нарушений давления. Запорные кольца больше не могут нормально выполнять свою задачу. Давление нарушается, и маслу идти становится легче.

Если есть износ прокладок и сальников, в процессе работы турбины смазка может попадать в коллектор. Происходит это активно, так как масла через турбину прокачивается много. В итоге оно проливается через верх. Это проявляется очень ярко. Наблюдается не только масло во впускном коллекторе, но и на свечах. Исправить ситуацию можно только ремонтом турбины.

Сам по себе ремонт и его особенности зависят от модели авто. На некоторые турбины есть в продаже ремонтные комплекты. Это позволяет избежать лишних трат и очень быстро вернуть узел в действие. Такая работа делается и самостоятельно. Но есть модели, на которые производители запасных частей не выпускают, и тогда приходится менять деталь полностью.

Загрязнение воздушного фильтра

Усложненный забор воздуха для турбины – это одна из причин неисправности. Часто виноват в этом воздушный фильтр – его забывают менять. Также могут частично блокироваться патрубки забора воздуха. Его может зажимать, или он переламывается.

В процессе работы турбины образуется разрежение. Если воздуха не хватает, давление значительно вырастает, масло вытягивается из турбокомпрессора.

Для турбины воздушный фильтр очень важен. В основном смазку гонит по причине того, что нарушается давление именно из-за забитого фильтра. На турбированных двигателях очистительный элемент нужно менять через каждые 8 тысяч километров.

Масло

Это вторая по распространенности причина того, что турбина гонит его в коллектор. Масло обязательно должно быть стойким к высоким температурам. Есть специальное масло для турбин. Оно не должно пригорать. Обычное масло закоксует все каналы смазки.

Замену следует производить чаще. Если производитель рекомендует менять масло через каждые 12 тысяч километров, то лучше менять через каждые 10 тысяч. Тогда ресурс у турбины повысится, и масла в коллекторе не будет.

Патрубки

Это еще одна из причин. Если масло долго не менялось, то патрубки имеют свойство забиваться. Даже если ремонтируют турбину, то патрубки прочищают. Это очень важно. Если масло под впускным коллектором, то возникает разница в давлении из-за трубок или фильтра. Важно также следить за герметичностью воздушных элементов, если патрубки имеют трещины или другие следы деформаций, их стоит заменить новыми.

В противном случае будет излишний подсос воздуха. Это вредно как для турбированных, так и для атмосферных двигателей. Проблема усугубляется еще и тем, что сквозь эти трещины попадает вовсе не очищенный, грязный воздух, в обход фильтра. А наличие пыли в цилиндрах ДВС ведет к преждевременному износу поршневой группы.

Заключение

Причин, по которым смазка попадает в коллектор, много. Но все эти симптомы можно исключить при помощи диагностики. Диагностировать проблему не так сложно, как кажется. После того как причина найдена, важно очень быстро устранить неисправность, чтобы исключить дорогостоящий ремонт в будущем.
