Вентилируемые тормозные диски: характеристики и особенности конструкции

Большинство современных автомобилей с дисковыми тормозными системами оборудованы вентилируемыми дисками. Старые типы невентилируемых дисков остались в качестве оригинальных компонентов лишь на самых архаичных моделях легковых автомобилей. Постепенно этот тип тормозных дисков уходит и со вторичного рынка автокомпонентов.



В принципе, можно говорить о том, что невентилируемые модели тормозных дисков уходят с рынка. Они остались лишь на задней оси некоторых автомобилей.



«На передней оси почти 100% всех авто оснащаются вентилируемыми дисками,  - рассказывает Ирина Бояринцева, продукт-специалист Bosch по тормозным системам, - на задней же оси около 40% оснащаются обычными тормозными дисками, особенно это относится к недорогим моделям среднего класса, малолитражным моделям и автомобилям отечественных производителей.

Если говорить конкретно о российском рынке, то исходя из тенденции развития мирового автопарка, состава российского автопарка в целом, и, конечно же, потребностей потребителей, долю вентилируемых дисков в России можно оценить в 60-70%.».





Принципиальное отличие вентилируемого диска от невентилируемого заключается в том, что вентилируемый диск состоит фактически из двух дисков между которыми есть свободная полость. Диски скреплены друг с другом через специальные шпильки, но наличие между ними свободного пространства позволяет таким дискам более эффективно охлаждаться при торможении. А если меньше нагревается тормозной диск, то меньше нагреваются и тормозные колодки. Это обеспечивает более высокое качество торможения, особенно в экстремальных условиях, когда нужно экстренно затормозить. Обычные тормозные диски в такой ситуации нередко нагреваются до такого состояния, что происходит локальный перегрев тормозной жидкости (особенно, если жидкость тоже не новая). Она закипает и пузырьки газа, которые скапливаются внутри тормозной системы могут стать причиной провала педали тормоза.



Технология производства



«Производство более сложно по сравнению с цельнометаллическими. - рассказывает Кирилл Шипота, директор по маркетингу торговой марки Trialli, - Для того, чтобы приготовить отливку вентилируемого тормозного диска, необходима специальная стержневая машина. При последующей механической обработке рабочих поверхностей необходимо строго соблюдать равнозначную толщину дисков. В конце производственного цикла вентилируемых тормозных дисков необходимо производить фрезерную балансировку».



По этой причине первые вентилируемые диски были в 2-3 раза толще обычного и установка такого диска требовала изменения конструкции подвески и тормозной системы. Впоследствии технология производства дисков была усовершенствована, что позволило разрабатывать вентилируемые модели, которые не сильно отличаются от цельных по толщине.



Ресурс вентилируемых дисков



«Ресурс вентилируемых тормозных дисков безусловно выше чем у цельных,  - считает

Кирилл Шипота. - Ресурс тормозных дисков зависит от нескольких факторов. Во-первых – это толщина тормозного диска, и если при использовании цельнометаллической конструкции тормозные колодки прилегают с двух сторон к одному тормозному диску с двумя рабочим поверхностями, то у вентилируемой конструкции тормозные колодки прилегают как бы к двум дискам, которые соединены ребрами. Второй, немаловажный фактор влияющий на ресурс, состоит в том, что вентилируемые диски из-за особенностей конструкции менее подвержены короблению или деформации, способны выдерживать более высокие температурные режимы и перепады температур без негативных последствий.»



Классификация



Вентиляционные диски, при всем своём внешнем сходстве, могут существенно отличаться друг от друга по конструкции и технологии производства. Так, например, диски можно делить на несколько групп по типу вентиляционных каналов.



Прямые радиальные каналы



В таких дисках каналы вентиляции расположены от центра к краю диска. Это наиболее распространенный тип тормозного диска. Они недорогие в производстве и отлично справляются со средними нагрузками и с агрессивной манерой вождения. Если такой диск имеет дополнительную перфорацию или насечки, которые помогают отводить тепло, то эффективность торможения становится почти такой же, как на более дорогих моделях с направленно радиальными каналами.



Направленно радиальные каналы



Вентиляционные каналы внутри диска закручены от центра диска по направлению к задней части автомобиля. При движении автомобиля воздушный поток поступает в такие каналы с большей интенсивностью, за завихрения. Это позволяет существенно улучшить охлаждение диска при торможении. Данные диски устанавливаются на мощные автомобили, которые допускают спортивный стиль вождения с резкими разгонами и частыми остановками. Стоимость такого диска, как правило, соответствует стоимости автомобиля. Для обычной машины эконом-класса такой диск в общем то не нужен, зато он активно используется в тюнинге (где также довольно часто встречаются модели с перфорацией и слотами-насечками).



«Лапа кенгуру»



Данный тип вентиляционного канала разработан и запатентован компанией DBA (Австралия). На нашем рынке такие диски встречаются крайне редко. Суть технологии заключается в том, что в конструкции диска присутствует множество соединительных перепонок, что положительно сказывается и на усилении воздушного потока и на и прочности диска.



Также, вентилируемые тормозные диски делятся на два типа — цельные и составные. Цельные диски отлиты из одного куска металла и обработаны до рабочей формы. Составные представляют собой ступицу из одного металла (чаще всего - алюминиевого сплава) и кольцо из другого металла (чугуна или легированной стали).  Составные диски легче, меньше подвержены деформации, но при этом более дорогие.



Что же касается перфорации тормозных дисков, которая очень популярна у любителей тюнинга, то это палка о двух концах. С одной стороны, перфорация способствует увеличению поверхности рассеивания тепла и удалению газов, которые образуются при трении колодки о диск, из пятна контакта.  Также перфорация не допускает «всплытия» тормозной колодки при попадании воды на рабочую поверхность диска в дождь или при проезде через лужи. Оказавшаяся на пути колодки вода выдавливается внутрь диска, откуда она выбрасывается наружу под действием центробежной силы.



Но вместе с этим, вода, которая попадает между двумя раскаленными дисками  может стать причиной их преждевременного разрушения. Из-за перепада температур диск может потрескаться и даже лопунть. Отверстия могуть быть дополнительными концентраторами напряжений и начальными точками этих самых трещин. Поэтому автопроизводители не рекомендут устанавливать на «гражданские» автомобили нештатные диски с перфорацией. Они хороши на спортивной трассе, но могут оказаться небезопасными на обычной дороге.



Возможна ли замена?



Как быть если ваш клиент хочет заменить тормозные диски на своей машине с невентилируемых на вентилируемые? В первую очередь необходимо учитывать, что для каждой серии автомобилей рассчитываются индивидуальные требования к тормозной системе, исходя из массы автомобиля, скорости движения, учитываются требования и нормы тормозного пути.



«Требования к тормозной системе строго регламентируются, а изменения можно вносить только после проведения испытаний. В целом, вентилируемые тормозные системы более надежны, и мы рекомендуем  менять обычные тормозные диски на вентилируемые, - говорит Кирилл Шипота,  — но для этого придется также заменить и тормозной суппорт. Сейчас у нас в разработке есть комплекты вентилируемых тормозов для некоторых моделей атомобилей, которые штатно оснащаются невентилируемыми. Мы проводим их сертификационные испытания в НАМИ, надеемся, что совсем скоро мы представим их нашим потребителям».

ПЕРФОРИРОВАННЫЕ ДИСКИ: 5 ОШИБОК, КОТОРЫХ СЛЕДУЕТ ИЗБЕГАТЬ | Brembo

“Перфорированный диск” – одного этого наименования недостаточно. Многие из потенциальных покупателей перфорированных дисков думают, что они все одинаковы. На самом же деле бывают диски, изготовленные с учетом всех возможных требований и те, что штампуются достаточно небрежно. Последние не только не имеют преимуществ перфорации, но иногда оказываются опасными.

Первоначальный энтузиазм после покупки перфорированного диска по низкой цене через несколько недель может перерасти в гнев, потому что тормозная система больше не обеспечивает требования безопасности. Чтобы избежать этой ситуации, не следует совершать пяти ошибок.






1) Не становитесь «самоделкиными»


Превратить купленный гладкий диск в перфорированный своими руками или с чьей-либо помощью, просто просверлив отверстия - самая большая и опасная ошибка, которую только можно себе представить.

Речь идет о сложнейшем изменении конструкции диска, требующем проведения испытаний и контроля, чтобы подтвердить безопасность изделия. Если рассматривать эту ситуацию в правовом аспекте, следует упомянуть, что модифицированный диск утрачивает гарантию и сертификацию для использования на дорогах.






2) Все ли перфорированные диски равноценны

​Не все перфорированные диски одинаковы, даже если на первый взгляд кажутся неотличимыми. Количество, размеры и расположение отверстий не только определяют характеристики тормозной системы, но и влияют на безопасность ее эксплуатации.

Отверстия на дисках Brembo Xtra имеют форму и расположение, обеспечивающие повышение производительности, не снижая термомеханическую стойкость.








3) Недооценка роли испытаний

Некоторые диски до поступления в продажу проходят строгие испытания для оценки производительности и долговечности. У других тестируются только эксплуатационные характеристики. Но есть и такие, что вообще не испытываются.

Сотрудничая с самыми престижными производителями автомобильной продукции и ведущими командами, участвующими в гонках, Brembo знает, какие технические характеристики должны иметь диски при использовании тормозных систем в экстремальных условиях.

Перед выведением на рынок дисков Brembo Xtra, компания провела стендовые и дорожные испытания для проверки соответствия самым строгим требованиям собственных технических условий, а также соответствия производительности автомобилей, для которых они предназначены.




4) Недооценка качества материалов и вентиляции

Перфорированный диск заменяет диск с гладкой поверхностью, который должен удовлетворять основополагающим техническим требованиям, предъявляемым к тормозной системе.

Материалы, тип вентиляции, допуски на размер и форму должны соответствовать тому, что установлено производителем оригинальной системы. Чтобы улучшить устойчивость к термическому растрескиванию и охлаждение тормозной системы, Brembo в отдельных случаях разрабатывала для серии Xtra новые материалы и системы вентиляции. Почему? А потому что спортивный диск должен представлять собой нечто большее, чем отверстия, делающие его внешне более привлекательным.







5) Непринятие в расчет колодок

Колодки имеют фундаментальное значение для производительности, комфорта и долговечности тормозной системы.

И когда они работают в паре с более совершенными дисками, их качества усиливаются.

Мы всегда советуем использовать для колодок смеси, подобранные производителем спортивных дисков. Хорошая практика - пользоваться рекомендациями производителя диска.

Диски Brembo Xtra были разработаны и испытаны для максимальной производительности, которая проще достигается, если они работают с колодками производства Brembo.




Что нужно знать автолюбителям про тормозные диски? + видео » АвтоНоватор

Даже если двигатель и ходовая часть машины полностью исправны, рулевое управление работает безукоризненно, но при этом тормозные диски полностью изношены – трогаться с места недопустимо. Дело в том, что на дороге иногда возникают ситуации, когда необходима экстренная остановка, также иногда необходимо удержать автомобиль на крутом склоне и без хорошо работающей тормозной системы это невозможно.

Для чего служат тормозные диски

Чтобы резко прекратить вращение колес транспортного средства, будь то легковая малолитражка или многотонный грузовик, необходимы вентилируемые или перфорированные тормозные диски. У каждого из вариантов есть свои достоинства и недостатки, но, по сути, оба типа являются эволюцией сплошных дисков, которые могут быть использованы только в малолитражках. В тормозных механизмах всегда предусмотрено использование колодок, поэтому такие системы классифицируют по парам трения: колодочно-дисковые и колодочно-барабанные. Нас интересуют первые, как более эффективные.

Колодки могут быть установлены в диски как с подвижными, так и с неподвижными суппортами. Первые более популярны, поскольку не допускают неравномерный износ колодок, в плотном соприкосновении которых с дисками и заключается процесс торможения. Возникающий эффект трения в момент остановки транспортного средства сопровождается выделением тепла и газов. При этом диски с перфорацией или с насечками (слотированные) необходимы не только для создания трения, но и для отвода газов, которые могут стать причиной возникновения нагара на тормозном механизме.

Диски тормозные передние и задние: какие возможны варианты

Как происходит торможение, знает каждый автолюбитель, достаточно нажать на педаль, чтобы жидкость, содержащаяся в специальном резервуаре, разбежалась по суппортам на каждом колесе транспортного средства. Именно давление в тормозной системе автомобиля обеспечивает соприкосновение колодок с дисками, которые, казалось бы, могут быть установлены независимо от типа. Однако вспомним про инерцию. Движущийся на большой скорости автомобиль в момент остановки перемещает большую часть своей массы на переднюю часть, а значит, диски тормозные передние выдерживают более значительную нагрузку, чем задние, и изнашиваются быстрее.

Чтобы хоть в какой-то степени компенсировать степень износа, рекомендуется вентилируемый диск тормозной передний. Дело в том, что при трении данная деталь, необходимая в пару колодкам, сильно нагревается, из-за чего возникают и деформации, и истирание. Перегрева легко избежать, используя естественную вентиляцию, возникающую в установленных слотированных или перфорированных дисках. Первый вариант имеет продольные изогнутые насечки, которые охватывают колодки и охлаждают механизм при торможении. Перфорация менее эффективна, однако, если нет других вариантов, следует задействовать ее.

В чем заключается устройство тормозной системы автомобиля

Все, что видит водитель и чем может манипулировать из этой системы – это педаль и рычаг ручного тормоза. Однако в корпусе автомобиля скрыто довольно много улов, взаимодействие которых осуществляется с помощью тормозной жидкости. В сущности, устройство тормозной системы автомобиля включает в себя несколько частей: рабочую, запасную, стояночную и вспомогательную. Последняя имеется на транспортных средствах с большой массой, которым необходима для сбрасывания нагрузки, возникающей на основном тормозном механизме во время движения с крутого склона. Все эти системы работают от одного главного цилиндра, заполненного тормозной жидкостью.

Многие водители недооценивают значение регулятора давления в тормозной системе, хотя данное приспособление необходимо для автоматических изменений силы давления в зависимости от прикладываемого к педали усилия.

Когда выполняется какое-то действие, будь то нажатие педали или поворот рычага, жидкость под давлением задействованного поршня перетекает в гидровакуумный усилитель. Там создается дополнительное давление, способное через систему поршней в суппорте каждого тормозного механизма воздействовать на колодки, с силой прижимая их к дискам. Если по какой-то причине не срабатывает рабочая система, в качестве запасной используется функционирующая часть основной (эффективность ее намного ниже), либо стояночная. Для увеличения эффективности запасной системы в машинах применяют специальные разделители, отключающие вышедшую из строя часть основного тормозного механизма.

Оцените статью: Поделитесь с друзьями!

Какой тормозной диск лучше вентилируемый или нет


Чем отличаются вентилируемые тормозные диски от невентилируемых

Тормозной диск является одной из основных деталей конструкции тормозной системы автомобиля дискового типа. Представляет собой круглую металлическую деталь, которая крепиться на ступицу колеса. При торможении автомобиля диск, с двух сторон, зажимается специальными колодками, тем самым блокируя колесо, и снижая скорость транспортного средства.

Диски бывают двух типов — вентилируемые и невентилируемые. Отличие между ними, прежде всего, заключается в конструкции самой детали. Невентилируемый диск изготовлен из цельного монолитного материала, и не имеет специальных воздушных каналов для отвода тепла и пропуска воздушных потоков. Вентилируемый диск имеет между рабочими поверхностями полую область, которая предназначена для прохождения потоков воздуха и быстрого охлаждения детали. Внутри области расположены специальные металлические цельнолитые перемычки, которые выполняют как роль связки, так и используются в качестве крыльчатки для захвата воздуха при движении.

Вентилируемые тормозные диски

Вентилируемые диски бывают с перфорацией рабочей поверхности, и без нее. Перфорация выполняется на рабочих поверхностях диска в в виде специальных каналов. Наличие таких каналов усиливают эффективность торможения за счет более лучшего фрикционного сопротивления с колодками. Кроме этого, каналы выполняют роль устройства для отведения частичек пыли и нагара, которые образуются при работе тормозной системы.

Преимущества и недостатки невентилируемых дисков

Диски такой конструкции имеют более долгий ресурс эксплуатации. Материал дисков более толстый, не имеющий полостей, меньше подвергается износу. Недостаток их в том, что при движение автомобиля диски подвергаются сильному нагреву, что приводит к некорректной работе тормозной системы — металл под воздействием высоких температур расширяется и начинает задевать тормозные колодки, из — за этого колеса проворачивается с трудом, и тоже нагреваются. К тому же нагрев передается на суппорт автомобиля, вследствие чего, поршень суппорта начинает «заклинивать». Еще, при остановке, после интенсивного торможения, температура диска повышается, из — за отсутствия естественного притока воздуха, это приводит к перегреву металла и потере рабочих свойств.

На дисках и на колесных ободах автомобиля, в результате работы тормозного механизма появляется черный налет от фрикционного материала колодок.

Плюсы и минусы вентилируемых дисков

Детали этой конструкции меньше подвержены нагреву при работе тормозного механизма, во время движения транспортного средства они не нагреваются до очень высокой температуры, как невентилируемые, и соответственно при остановке автомобиля не имеют свойства набирать температуру. При попадании колеса в воду, вентилируемый диск не дает деформаций и трещин, благодаря своевременному охлаждению.

Вентилируемые диски с перфорацией рабочей поверхности имеют большую эффективность работы, прижимная поверхность таких дисков не загрязняется и не покрывается нагаром от фрикционного материала тормозных колодок.

Во время движения по некачественному дорожному покрытию (грязь, глина, щебень), полость между рабочими поверхностями диска будет забиваться частицами грязи, так же там могут застрять мелкие камни или фрагменты щебня. Во время мойки автомобиля удалить, такого рода, загрязнение довольно проблематично.

Диски с перфорированной поверхностью, из — за своей рельефной поверхности подвергают более быстрому износу тормозные колодки автомобиля, срок эксплуатации которых снижается.

Минусом использования таких дисков становиться менее долгий срок эксплуатации, так как изготовлены они из более тонкого слоя металла. Перфорированная поверхность этих деталей сильнее подвержена механическому износу, от повышенной силы трения и соответственного рельефа.

Если человек передвигается на автомобиле в интенсивном городском цикле движения, где необходимо часто применять торможение, то лучше воспользоваться вентилируемым вариантом. Для частых загородных поездок, вполне подойдет невентилируемый вариант деталей.

vchemraznica. ru

Otto-Zimmermann › Blog › Вентилируемые или перфорированные? Какие тормозные диски выбрать?

Какие выбрать диски вентилируемые или с перфорацией?

Это достаточно индивидуальный вопрос, а порой даже вопрос визуального восприятия. Как правило перфорированные диски ставят те автомобилисты, предыдущие диски которых повело. Это будет правильным и оправданным решением, так как родная система не справляется с применяемым усилием торможения и как следствие с температурой до которой нагреваются диски, чаще всего причина в слишком маленьком размере тормозного диска (что изначально увеличивает скорость его нагрева, а после, является причиной низкой теплоотдачи), но это не значит, что теперь все мы должны купить диски с перфорацией (так сказать "на всякий случай" ) Ниже мы приведем минусы и плюсы дисков имеющих только вентиляцию и дисков с вентиляцией и перфорацией
Вентилируемые диски.
Плюсы:
— не подвержены физической деформации в виде трещин
— не способствуют интенсивному износу колодки
— просты в эксплуатации, не требуют дополнительного обслуживания "поставил-забыл"
Минусы:
— больше склонны к перегреву (эффект поведенного диска, вибрация в руль)
— отсутствуют дополнительные каналы для оттока грязи и влаги
— возможно возникновение эффекта "стеклянной колодки" т. е. образование на ней слоя грязи, паров, отработанных элементов самой колодки, жидкости, что снизит эффективность первых пары торможений.

Перфорированные
Плюсы:
— практически не склонны к перегреву
— присутствуют каналы для отвода грязи и влаги, а так же способствующие интенсивному охлаждению диска.
— сохранению рабочей поверхность колодки (так как планомерно стачивают ее и удаляют грязь)
Минусы:
— склоны к трещинам в местах перфораций, есть допустимы нормы трещин (сноска в конце статьи), вообще это явление правилом для данного типа дисков и никак не влияет на эффективность торможения и состояние колодки.
— более сложное обслуживание, в демисезонные периоды года на мойках вы будите просить, чтоб вам пробили "дырочки" перфорацию, что будет достаточно затруднительно, в противном случае диски забитые каналы, перечеркнут все вышесказанные плюсы.

Прочитав все это мы думаем, что вы так и не смогли дать себе четкого ответа на свой вопрос и это нормально, потому как чтоб понять, нужно самому попробовать и сформировать свое мнение о продукте, информация, которую мы вам дали может быть полезной и рассказать о некоторых тонкостях двух видов дисков, но не привести вас к логическому итогу. Я как автор и как человек ставивший и те и другие диски, остановился на перфорации, лично мне они доставляют как минимум эстетическое удовольствие, если же вы на вашем автомобиле никогда не сталкивались с биением руля при торможении, синеве на дисках, и прочих проблемах перегрева и не хотите экспериментировать, мой совет приобрести вентилируемые диски и ездить не переживая о их сохранности, если же вы мой собрат по несчастью и меняете диски каждые 15т.км. из-за биения в руле, то покупая перфорацию, вы забудите об этой проблеме. Удачного Вам выбора)

*Допустимы следующие максимальные величины трещин:
— максимальна длина: 0,5 x ширина тормозного диска
— максимальная ширина: 0,2 мм
— максимальная глубина: 0,2 мм

Мы в свою очередь всегда постараемся помочь Вам с подбором дисков.
Наш сайт: www.zimmermann-russia.ru/
Наш телефон: 8 (499) 350 07 90

www.drive2.com

Вентилируемые тормоза. Плюсы и минусы

Начало >>>

Во время частого нажатия на педаль тормоза, или резком торможении автомобиля происходит более быстрое стачивание фрикционного материала с колодок о диск, об этом было написано несколько ранее. Но надо так же понимать, что в момент трения под действием температуры, материал превращается в мелкую сгоревшую пыль. Часть остатков этой пыли оседают на самих колодках, а остальная выветривается или скапливается на диске колеса. Вы наверняка видели это во время мойки автомобиля.

Слой этой пыли, скапливающийся на колодках, препятствует более быстрому и эффективному торможению автомобиля.

Тормозные вентилируемые диски в отличие от обычных тормозных дисков позволяют избежать и этой проблемы. Все благодаря тем же канавкам и отверстиям в диске, пыльный слой нагара фрикционного материала срезается, обновляя тормозные колодки, делая их более эффективными для торможения и уменьшая тормозной путь автомобиля в целом.

Как вы наверняка заметили, плюсы таких тормозов очевидны. Но, к сожалению, есть у них и один минус. Но о нем чуть позже.

Автомобиль для многих из нас эксплуатируется ежедневно, а например, для службы перевозки людей и вообще круглосуточно. Мало того перевозки осуществляются круглогодично и в мороз, и дождь, и летнюю жару. А как уже было отмечено, во время остановки автомобиля тормозной диск разогревается до огромных температур. Перепады этой самой температуры от времени года, а точнее от снега и дождя, пагубно влияют на раскалённый диск тормозов. Для диска это плохо. В результате этого он может потрескаться или лопнуть. Использовать его уже ни как нельзя. Прежде всего, это угроза жизни водителя и его пассажирам, не говоря уже о других участниках дорожного движения.

 Теперь вернемся к минусу вентилируемых тормозных дисков. За счет опять же канавок и отверстий в диске, он становится менее прочным и тонким. А там где тонко, там и лопнуть может, особенно от перепада температур.

Это не означает, что такие диски плохи и их не стоит использовать. Стоит! Только следует регулярно проводить их осмотр во время замены колодок. И если есть предпосылки, тут же заменить деталь.

С дисковыми тормозами вроде разобрались, теперь пришло время поговорить о барабанных тормозах.

В отличие от дисковых отрытых тормозов, у барабанных тормозов колодки скрыты в барабане. Принцип работы таких тормозов не сложен. Сейчас более детально его и попытаемся рассмотреть. И так.

Читать далее >>>

signsign.ru

Преимущества вентилируемых тормозных дисков


В наше время все автомобили комплектуются исключительно дисковыми тормозами, хотя некоторые модели нередко выпускается с барабанной тормозной системой задней оси. Дисковый тормоз гораздо эффективнее барабанного, но и его можно улучшить. Вот уже несколько лет выпускаются вентилируемые тормозные диски, которые имеют преимущества по сравнению с обычными.

Дисковые тормоза работают следующим образом. На ступице колеса закреплен тормозной диск, который вращается вместе с колесом. С обоих сторон от него расположены тормозные колодки, которые при нажатии педали тормоза прижимаются к диску и за счет силы трения останавливают колесо. Естественно, при этом они как колодки, так и тормозной диск сильно нагреваются, что приводит к их износу и уменьшению эффективности.

Обычный тормозной диск представляет из себя литой металлический блин толщиной до 20 мм. В отличие от него, в вентилируемом тормозном диске есть каналы, которые проходят внутри диска, сообщаются между собой и открыты с наружного торца обода.

Когда колесо вращается и автомобиль едет, воздух свободно циркулирует по этим каналам, охлаждая тормозной диск. То же самое происходит в процессе торможения – даже когда автомобиль едет на небольшой скорости, а колесо заблокировано, встречного потока воздуха достаточно для охлаждения диска.

Практика показывает, что при одинаковой скорости вентилируемый тормозной диск нагревается меньше обычного, а соответственно, меньше нагреваются тормозные колодки, и торможение происходит более эффективно.

По статистике, если на автомобиле установлены вентилируемые тормозные диски, его тормозной путь уменьшается на 15%, а это немало. К тому же, срок службы тормозных колодок и тормозного диска увеличиваются в среднем на 20%.

Нередки случаи, когда тормозные колодки начинают скрипеть, а тормозной путь сильно увеличивается. Как правило, это происходит в жаркую погоду с дешевыми колодками. Всему причиной перегрев тормозного диска.

Для того чтобы решить эту проблему, достаточно заменить стандартные диски на вентилируемые, и вы сразу почувствуете разницу. Продавцы автомобильных запчастей в один голос утверждают, что человек, однажды поставивший на свое авто вентилируемые тормозные диски, никогда больше не установит обычные литые.

Даже то, что вентилируемые диски дороже обычных, на самом деле приводит только к экономии, ведь они и служат дольше, а также об них меньше стираются тормозные колодки.

При выборе вентилируемого диска стоит обратить внимание на его толщину, диаметр каналов и их количество. Чем толще диск, чем большее количество каналов и их сечение, тем лучше он охлаждается.

Нередко производители выпускают диски нестандартных размеров, причем у каждого своя схема расположения каналов. Поэтому иногда за одни и те же деньги можно купить вентилируемые диски с хорошим охлаждением и плохим, что существенно скажется на их сроке службы и эффективности.

tuningvaz.in

Вентилируемые и перфорированные тормозные диски. Недостатки и преимущества разных тормозных дисков.

Вентилируемые и перфорированные тормозные диски. Недостатки и преимущества разных тормозных дисков.

Понятно, что сумасшедшего водителя никакие диски и вся не спасет.

Но все же, чтобы ответить на вопрос «какие именнолучше?», изначально необходимо понять разницу между вентилируемыми и перфорированными тормозными дисками. Для того чтобы узреть отличия между первым и вторым вариантами, не нужно быть автомобильным специалистом. Для этого достаточно оценить их визуально. Хотя, основные различия заключаются в их внутренних свойствах.

Обычные тормозные диски:

Он представляет собой круглую болванку, отлитую из металла со специальными примесями, толщина которой обычно колеблется от 10 до 25 мм. На этом его характеристики заканчиваются. А, вот, у вентилируемого диска особенностей гораздо больше.

Вентилируемые тормозные диски:

Это уже не просто предмет, а целая система, состоящая из двух тонких дисков (толщина от 4 до 6 мм), промежуток между которыми, представляет собой, своего рода, воздушное пространство, где и происходит циркуляция воздуха, что эффективно отводит тепло, одновременно охлаждая полностью диск. Соответственно, во время торможения он постоянно охлаждается.

При использовании вентилируемых тормозов водитель может заметно ощутить разницу между обычным и вентилируемым диском так, как даже в период интенсивных нагрузок процесс охлаждения не исключается. Плюс ко всему, у вентилируемых тормозных дисков имеется еще одно исключительное свойство – снижение тормозного пути приблизительно на 15 %. А срок эксплуатации вентилируемых тормозных колодок выше обычных около 20%.

И еще одна важная черта, подчеркивающая преимущество вентилируемых тормозных дисков над его «коллегами», отсутствие скрипа.

Перфорированные тормозные диски:

Его применение широко распространено среди владельцев гоночных автомобилей так, как перфорации подвластно ослабление диска и влияние на его микротекстуру. Для гоночной машины частая смена тормозов (после каждой гонки) – это нормальное явление, чего не скажешь о машинах, предназначенных для обычных поездок. Если использовать перфорированный тормозной диск в дорожном автомобиле, то перфорация поспособствует разрушению дисков. К сожалению, производители перфорированных тормозных дисков умалчивают о данном факте.

Покупатель уже привык к тому, что каждый восхваляет то, что выгодно продавцу в рекламных целях. Поэтому, отталкиваясь от хвалебных текстов, следует показать реальные недостатки, чтобы потребитель смог увидеть всю правду каждого изделия перед тем, как купить тормозные диски.

Немного о недостатках:

Начать следует с классической тормозной версии дисков. Их еще называют стандартными. Из-за того, что их сплав довольно плотный и имеются насечки (насечки выполняют функцию отвода продуктов горения в момент агрессивного стиля торможения) относятся к ряду спортивных. Некоторые из них могут быть перфорированы. Сказать, что это однозначный недостаток – неправильно. Но, если выбор касается обычного дорожного автомобиля, то это реальный «минус».

Неправильная установка тормозного диска характеризуется такими признаками:

  • Биение в момент торможения и/или движения.
  • Быстрый и повышенный износ при нормальном пользовании.

Вентилируемый тормозной диск приобретать для гоночного авто нет смысла так, как он не предназначен для агрессивного стиля торможения.

Владельцы гоночных и спортивных автомобилей отдают предпочтение таким производителям: «ЕВС», «БРЕМБО», «DBA».

Для спокойных поездок идеально подойдут «BOSH», «ZIMMERMAN», «АТЕ». Хотя, при покупке следует обращать внимание на модификацию.

helpauto.ua

BMW 3 series Синяк rev. 2.0 › Бортжурнал › Выбираем тормозные диски правильно. Инструкция с картинками.

Полгода. Или даже больше. Столько я собирался сесть и написать эту статью. Но лучше поздно, чем никогда.

После подробного разбирательства как устроены тормоза на BMW F30, о которых можно почитать тут, тут и тут, многие владельцы задавали вопрос, а какие выбрать тормозные диски.

Собственно для всех интересующихся и написано данное подробное и всестороннее изучение вопроса. Мои личные предпочтения не особо важны, каждый выбирает сам, но свою историю тормозных дисков на BMW я обязательно изложу в конце. На драйве достаточно много статей про тормозные диски, но все грешат однобокостью. Я постараюсь в одной статье рассмотреть все особенности и различия тормозных дисков представленных на рынке.

Для того, чтобы нам с вами было проще продираться через дальнейшие спецификации и особенности тормозных дисков, стоит начать с главного. Что есть тормозной диск и какая у него функция в автомобиле? Вопреки расхожему заблуждению, тормозные диски не останавливают машину. К процессу торможения они вообще имеют достаточно опосредованное отношение. Главной задачей тормозного диска является максимально быстрое превращение кинетической энергии в тепловую, а также ее максимально эффективное рассеивание в окружающее пространство. По своей сути тормозной диск должен максимально быстро принять весь объем кинетической энергии от тормозных колодок и охладиться. Все остальные задачи сильно вторичны.

Рынок тормозных дисков очень велик, ежегодно в мире продаются миллиарды тормозных дисков. Страшная цифра. И все эти диски превращаются в пыль. Как это не смешно. Весь рынок тормозных дисков можно условно разделить на 3 части.
1) Оригинал
2) Неоригинал
3) Тюнинг

С первыми все понятно. Оригинал — это стабильное гарантированное качество, которое обычно не ловит звезд, но и не бывает провальным.

Неоригинал — самая большая группа тормозных дисков. Основной задачей этой группы является снижение цены в сравнении с оригиналом. Бывает как откровенно провальной, так и вполне достойной даже в сравнении с оригиналом.

Тюнинг — самая небольшая группа, которая ставит во главу угла улучшение характеристик, в сравнении с оригиналом. По цене обычно стоит дороже.

Для удобства я буду использовать именно такие обозначения дальше по тексту.

.
*****************************************************
1. Материал тормозных дисков.

Начнем с простого. Все тормозные диски (за исключением карбон-керамических) производятся из чугуна. Точка. Не верьте бессмысленным рекламным материалам, которые заявляют о каких-то легированных сталях, керамических составляющих и чему бы то ни было еще. Только чугун. Ничего другого не бывает. Почему чугун? Из-за стоимости, прочности, стабильности, минимальной усадки и высокой текучести.

Чугун, конечно, бывает разный. Специализированные сталелитейные порталы вам в помощь. Для нас важно одно — для производства тормозных дисков используют всего две основных марки чугуна:
Серый чугун 25 (СЧ25) — международное обозначение G2500
Серый чугун 30 (СЧ30) — международное обозначение G3000

Основная разница между этими сплавами в количестве углерода. Для упрощения, а также согласно принятой классификации тормозных дисков: СЧ25 это низкоуглеродистые диски, СЧ30 это высокоуглеродистые диски. При прочих равных высокоуглеродистые диски лучше справляются с температурными нагрузками, меньше подвержены тепловой деформации, меньше подвержены появлению трещин.

Полный размер

Оригинальные диски постепенно переходят на высокоуглеродистый сплав. Его используют почти все немецкие производители — BMW, Mercedes, VAG. Японцы, корейцы и американцы используют высокоуглеродистые диски только на топовых модификациях.

Неоригинальные диски почти все используют низкоуглеродистый сплав. Единственные компании в ассортименте которых присутствуют высокоуглеродистые диски ATE, Bosch, Brembo, Textar, Zimmerman. Правда, далеко не весь ассортимент.

Тюнинг почти полностью использует высокоуглеродистый сплав. Для японцев, корейцев и американцев зачастую это единственный вариант перейти на высокоуглеродистые диски.

.
*****************************************************
2. Процесс производства и критичные параметры.

Технология производства тормозных дисков состоит из пяти частей: отливка, отжиг, обработка на токарном центре, балансировка, финишная шлифовка.

Отливка важнейший процесс производства тормозного диска. Его особенности зависят от завода производителя, но все "нормальные" производители уже отошли от литья в песчаные формы и перешли к литью в кокиль. Если коротко, то литье в песчаные формы — это отливка в форму из песка и глины. Единственным плюсом является мизерная цена, а вот минусов множество. Скрытые и явные каверны и полости внутри и на поверхности тормозного диска, неоднородность материала, ошибки в отливке, неполная заливка. Таким грешат самые дешевые диски на рынке. Кокиль — это разборная форма для многократного использования. Имеют высокую точность обработки. Плюс при литье под давлением практически исключается появление каверн и полостей, сплав имеет большую однородность. Единственным недостатком является износ формы, которую из-за своей высокой цены не спешат выбрасывать. Соответственно качество дисков начинает неуклонно падать. Крупные производители следят за этим, а всякие производители "оригинального европейского качества" охотно используют изношенное оборудование.

Отжиг — это процесс нагрева и охлаждения заготовки по определенному алгоритму для снятия внутренних напряжений. Если этого не сделать — то диск закрутит винтом через недельку-другую лежания на складе и ставить на машину его будет категорически нельзя. Можно было бы просто положить отливки лет на 10 на склад, а потом обработать — но обычно у производителей нет такого количества свободного времени, поэтому отжиг является единственным разумным вариантом.

Обработка на токарном центре создает почти готовый тормозной диск из болванки. Токарный центр обрабатывает все поверхности диска, а также сверлит необходимые отверстия под шпильки. Чем более высокоточное оборудование используется, тем более точные спецификации выдерживаются у всей продукции. С эстетической точки зрения — это наиболее высокотехнологичный и интересный процесс производства.

Балансировка является обязательным процессом, который обеспечит нормальное функционирование тормозного диска. Особенность данного процесса состоит в том, что балансировочные центра стоят совершенно безумных денег, поэтому никто из производителей их не покупает в свое использование. Вместо этого в каждом регионе есть специализированные балансировочные заводы, которые делают балансировку для всех подряд.

Финишная шлифовка красивый финальный штрих, который убирает микронеровности на тормозном диске, обеспечивая его максимальную равномерность. По своей сути процедура не имеет большого смысла, потому что проблемы тормозных дисков обычно связаны не с финишной шлифовкой, а с последствиями неправильного отжига и транспортировки. Хотя для общего качества, конечно, важный штрих.

Достаточно поверхностно с процессом создания диска можно ознакомиться в рекламном ролике Bosch.

Критичными параметры тормозного диска после его производства являются: осевое биение рабочих плоскостей, соответствие размеров и отсутствие каверн.Тот самый "контроль качества", который должен был бы, да забил.

Осевое биение рабочих плоскостей по отношению к привалочной плоскости центральной части — самая распространенная проблема новых тормозных дисков. Именно она ответственна за "биение тормозных дисков". Допустимое биение составляет 0.05 мм, то есть 5 сотых миллиметра. Если биение меньше, то все ок. Если больше — ждите вибрации руля и других малоприятных проблем. Основная проблема заключается в том, что осевое биение зачастую превышает допуски не из-за неправильной обработки, а из-за неправильного отжига. Тормозные диски после снятия со станка и прохождения инструментального контроля полностью соответствуют заданным параметрам. Но за полгода лежания на складе, полугода транспортировки в Европу на центральный склад, полугода лежания на складе в Москве — все внутренние напряжения, которые остались после отжига, могут легко деформировать тормозную поверхность. Увидеть это на глаз нереально. Только точный индикатор поможет определить насколько ровно диск встал на автомобиль. Жаль наши мастера никогда не используют их в работе. Лечение только одно — проточка тормозного диска.

Соответствие размеров страдает той же проблемой, что и осевое биение. В основном проблема касается центральных частей, которые могут выдавать ощутимую неровность на привалочной плоскости. К сожалению в условиях автосервиса выявить данную проблему почти невозможно, поэтому все сводится к осевому биению, хотя виновато совсем не оно. Лечение только одно — новый тормозной диск.

Отсутствие каверн — легко определяемая проблема, встречается достаточно часто на дешевых дисках. На тормозной поверхности и других местах диска видны небольшие дырочки, как от иголки. Проблема в том, что в глубине эти каверны обычно увеличиваются и формируют опасные очаги перегрева, которые могут привести к появлению трещины. Осматривать диски лучше перед установкой, чтобы можно было их поменять, пока они новые. Лечение — замена диска, желательно на другую фирму.

.
*****************************************************
3. Форма диска и ребра охлаждения.

Тормозные диски бывают вентилируемые и невентилируемые. Первые позволяет радикально улучшить о

www.drive2.ru

Как работают вентилируемые тормозные диски

Для чего простые тормозные диски сделали вдруг вентилируемыми? Наверное, мало кто задавался таким вопросом. Многие пользуются или видели вентилируемые тормозные диски, но, в чем польза от проделанной вентиляции, знают не все. Попробуем устранить этот «пробел» в ваших знаниях.

Немного истории.

Примерно в 50-х годах прошлого столетия произошел прорыв в мире автомобильной техники и на свет появились тормозные диски. До этого применялись только барабанные тормоза, которые используют до сих пор, но уже в меньшем количестве. Разработали их для спортивных скоростных автомобилей и для самолетов.

Диски стали быстро набирать популярность, так как они оказались намного лучше барабанов: новые тормоза обходятся дешевле в производстве, они меньше по размеру и проще по конструкции (тормозной диск прижимается двумя тормозными колодками по бокам). Поэтому производители стали ставить деталь на передние колеса (задняя ось комплектовалась барабанными тормозами). Такая схема тормозной системы используется некоторыми автопроизводителями до сих пор.

Сами же диски, когда только появились выглядели как простой литой диск, который при интенсивном движении и очень жаркой погоде имел свойство перегреваться, в следствие чего эффект торможения снижался. Для устранения данного недочета производители внесли изменения в конструкцию данных деталей и сделали их вентилируемыми.

В чем разница между вентилируемыми и простыми дисками?

Простой диск выглядит как литой жесткий диск диаметром не более 10-20 миллиметров. В вентилируемом диске конструкция уже сложнее: две тонких болванки диметром не более 5 миллиметров, соединенные посередине специальным слоем с отверстиями для вентиляции. Эти отверстия помогают свободно циркулировать воздуху от ступицы к дискам и охлаждать их, что предотвращает перегревание тормозных дисков, тем самым повышая эффективность торможения.

Достоинства вентилируемых дисковых тормозов.

  1. Сокращают тормозной путь на 15 %.
  2. Повышают срок службы тормозных колодок.
  3. Такие диски не перегреваются.
  4. Просты в установке, читаем статью: замена тормозных дисков.

По отзывам потребителей можно также сделать вывод, что вентилируемые тормозные диски помогают сделать поездки на машине более комфортными, за счет исключения неприятного скрипа колодок летом и улучшенного торможения вне зависимости от погоды.

Источник autoepoch.ru

Многие отечественные машины в стандартной комплектации обладают низкими техническими показателями. Эти машины имеют низкую мощность двигателя, устаревший внешний вид, и многие механизмы работают плохо. Владельцы таких автомобилей, а особенно это касается продукции автоВАЗа прошлых лет, стремятся к преображению свой машины, путем добавления мощности двигателю. При тюнинге двигателя полностью переделываются многие элементы и системы. Однако следствием роста скорости является увеличение длины тормозного пути, поэтому все работы должны проводиться комплексно. Самым простым и наиболее эффективным способом уменьшения длины тормозного пути является установка вентилируемых тормозных дисков, как минимум, на передние колеса. Вентилируемые тормозные диски работают также, как простые, и благодаря трению колодок о диск, происходит уменьшение скорости движения машины.

Вентилируемыми дисками обеспечивается лучшая эффективность торможения. Этот тип диска также отличается своим внешним видом: он состоит из двух половинок, между которыми имеются лопасти, благодаря которым улучшается охлаждение системы, продлевается срок службы колодок и обеспечивается оптимальный режим температуры. На некоторых машинах устанавливаются перфорированный диск, на всей плоскости которого имеются отверстия. Однако эта доработка не уменьшает тормозной путь и не улучшает охлаждение. Зато во время эксплуатации дисков, через эти отверстия с них уходит вода и грязь. Поэтому поверхность прилегания колодки всегда идеально чистая, хотя площадь соприкосновения уменьшается. Передние и задние тормоза различаются между собой. Диаметр переднего и заднего тормозного диска примерно одинаковы, однако плотность задних колодок меньше, чем у передних, нагрузка на заднюю часть машины тоже меньше, поэтому для торможения задних колес требуются меньшие усилия. На задние диски устанавливаются суппорты другого типа, позволяющие использовать стояночный тормоз.

Плюсы и минусы тормозных вентилируемых дисков

Среди плюсов можно отметить:

  • Повышенная безопасность;
  • Уменьшение длины тормозного пути;
  • Высока стабильность работы;
  • Возможность регулировки;
  • Высокая скорость срабатывания;
  • Быстрое очищение диска от загрязнений;
  • Снижение температуры поверхности диска.

Среди минусов, присущих вентилируемым дискам, надо отметить:

  • Частая замена тормозных колодок;
  • Высокое давление в тормозной системе;
  • Необходимость использования качественной тормозной жидкости;
  • Незащищенность диска от попадания загрязнений, вызывающих образование канавок;
  • Проблемы с установкой ручного тормоза.

Источник yakauto.ru

Тормозной диск является одной из основных деталей конструкции тормозной системы автомобиля дискового типа. Представляет собой круглую металлическую деталь, которая крепиться на ступицу колеса. При торможении автомобиля диск, с двух сторон, зажимается специальными колодками, тем самым блокируя колесо, и снижая скорость транспортного средства.

Диски бывают двух типов — вентилируемые и невентилируемые. Отличие между ними, прежде всего, заключается в конструкции самой детали. Невентилируемый диск изготовлен из цельного монолитного материала, и не имеет специальных воздушных каналов для отвода тепла и пропуска воздушных потоков. Вентилируемый диск имеет между рабочими поверхностями полую область, которая предназначена для прохождения потоков воздуха и быстрого охлаждения детали. Внутри области расположены специальные металлические цельнолитые перемычки, которые выполняют как роль связки, так и используются в качестве крыльчатки для захвата воздуха при движении.

Вентилируемые тормозные диски

Преимущества и недостатки невентилируемых дисков

Диски такой конструкции имеют более долгий ресурс эксплуатации. Материал дисков более толстый, не имеющий полостей, меньше подвергается износу. Недостаток их в том, что при движение автомобиля диски подвергаются сильному нагреву, что приводит к некорректной работе тормозной системы — металл под воздействием высоких температур расширяется и начинает задевать тормозные колодки, из — за этого колеса проворачивается с трудом, и тоже нагреваются. К тому же нагрев передается на суппорт автомобиля, вследствие чего, поршень суппорта начинает «заклинивать». Еще, при остановке, после интенсивного торможения, температура диска повышается, из — за отсутствия естественного притока воздуха, это приводит к перегреву металла и потере рабочих свойств.

На дисках и на колесных ободах автомобиля, в результате работы тормозного механизма появляется черный налет от фрикционного материала колодок.

Плюсы и минусы вентилируемых дисков

Детали этой конструкции меньше подвержены нагреву при работе тормозного механизма, во время движения транспортного средства они не нагреваются до очень высокой температуры, как невентилируемые, и соответственно при остановке автомобиля не имеют свойства набирать температуру. При попадании колеса в воду, вентилируемый диск не дает деформаций и трещин, благодаря своевременному охлаждению.

Вентилируемые диски с перфорацией рабочей поверхности имеют большую эффективность работы, прижимная поверхность таких дисков не загрязняется и не покрывается нагаром от фрикционного материала тормозных колодок.

Диски с перфорированной поверхностью, из — за своей рельефной поверхности подвергают более быстрому износу тормозные колодки автомобиля, срок эксплуатации которых снижается.

Минусом использования таких дисков становиться менее долгий срок эксплуатации, так как изготовлены они из более тонкого слоя металла. Перфорированная поверхность этих деталей сильнее подвержена механическому износу, от повышенной силы трения и соответственного рельефа.

Если человек передвигается на автомобиле в интенсивном городском цикле движения, где необходимо часто применять торможение, то лучше воспользоваться вентилируемым вариантом. Для частых загородных поездок, вполне подойдет невентилируемый вариант деталей.

Источник vchemraznica.ru

lubimauto.ru

Переход на вентилируемые тормозные диски — Лада 2108, 1.5 л., 2002 года на DRIVE2

Всем привет!

В связи с тем, что старые невентилируемые тормозные диски были сильно изношены и допустимая толщина превысила 10,8 мм. было принято решение о их замене на более производительные вентилируемые от десятой модели. Отличие этих дисков от 2112 в том, что сохраняется возможность установить на машину колеса 13 радиуса. Для меня было на тот момент важным — задача была повысить границу перегрева тормозных дисков, но остаться на 13-х колесах.

Итак, список деталей, необходимых для модернизации:
1. Диск тормозной 2110 (2 шт.). Номер: 2110-3501070
2. Скоба тормозного суппорта 2110 (2 шт.). Номер: 2110-3501155
3. Направляющая тормозного суппорта. Номер: 2110-3501017
4. Кожух защитный (пыльник) правый/левый. Номер: 2112-3501146/47
Колодки по необходимости, у меня стояли практически новые TRW GDB469M, поэтому необходимости в их замене не было.
Остальные детали остаются 2108.
Процесс замены не вызывает каких-либо сложностей.
Снимаем старое, ставим новое, все bolt-on)))




Дополнительно, раз уж снимаем, порекомендовал бы устроить ревизию тормозным суппортам, проверить состояния пыльников поршней, направляющих и сами направляющие, наличие на них смазки.
Смазку рекомендую использовать Toyota. Номер: 08887-01206

У меня на правом суппорте был порван пыльник одной из направляющих, соответственно и смазка отсутствовала.
Поменял все направляющие и пыльники. На тот момент я не знал о существовании качественных ремкомплектов, поэтому использовал те детали, которые нашел в продаже. Позже узнал, что есть импортные ремкомплекты. Если кому интересно, вот список:
1. Комплект принадлежностей, тормозного суппорта Ate. Номер: 24.0101-4301.2.

2. Ремкомплект суппорта тормозного NK (пыльники стопорные кольца, штуцера). Номер: 8823010
3. Ремкомплект суппорта дискового тормозного механизма Budweg (аналогично выше). Номер: 204836
Даже поршни можно заказать, если понадобятся:
4. Поршень цилиндра тормозного NK. Номер: 8699006
5. Поршень цилиндра тормозного Budweg. Номер: 234842
Так как тормозной цилиндр и поршни на всех моделях переднеприводных ВАЗов одинаковые, соответственно эти детали можно так же использовать для ремонта других моделей.

В результате установки вентилируемых тормозных дисков удалось отодвинуть границу перегрева тормозных дисков на существенное значение. Какого либо улучшения производительности замедления я не заметил, да и не должно его было произойти, учитывая характер изменений.
Далее по плану следует замена вакуумного усилителя и главного тормозного цилиндра на детали от Opel Astra G.

Продолжение следует…
Спасибо за внимание!)

www.drive2.ru

Слотированные и перфорированные тормозные диски. — DRIVE2

Пожалуй, нет такого автомобилиста, который не сталкивался с ними на гоночном кольце, на улице, в магазинах по автотюнингу, в рекламах журнала, онлайн и вероятно на eBay.
Продукт, о котором мы говорим, слотированные и/или поперечные сверленные (перфорированные) высокоэффективные тормозные диски. Они выглядят превосходно; без сомнений. Высокоэффективные диски — превосходный тюнинг для автолюбителей-спортсменов, драйверов — любителей активно работать педалями газа и тормоза и просто водителей, ценящих спокойствие на дороге. Многим владельцам автомобилей нравится эффектный вид таких тормозных дисков позади колес с литыми дисками.

Это — “зачётная” вещь для многих покупателей, а также и стоящая модернизация рабочих характеристик. Все зависит от того, какой стиль вождения Вы предпочитаете, для чего они нужны: для эффектной демонстрации или агрессивного вождения

❗ ВСЯ СУТЬ В ВЫСОКОЙ ТЕМПЕРАТУРЕ

Тормозные диски в системе дискового тормоза обеспечивают фрикционную поверхность трения для тормозных колодок. Как известно – торможение это не более чем, превращение кинетической энергии автомобиля в тепловую. Трение, созданное колодками, производит высокую температуру и приводит автомобиль к остановке.

Основной научный принцип здесь — то, что трение преобразовывает энергию движения в высокую температуру. Количество тепла, которое создано в тормозных дисках, зависит от скорости и веса транспортного средства, и того, как активно тормоза применимы. Нормальная остановка от 80 км/ч может легко поднять температуру передних тормозных дисков до 65 – 95 0C . Несколько циклов «газ-тормоз» при частой и быстрой последовательности могут поднять температуру тормозного диска до 300 0C или даже 400 0C. Несколько кругов вокруг гоночной трассы с активным торможением могут поднять температуру еще выше (до 550 0C или выше), заставляя тормозные диски пылать вишнево-оранжевым цветом. Дальнейший рост температуры трущейся пары неизменно приведет к снижению эффективности торможения: тормоза могут попросту исчезнуть. Они пропадают тогда, когда тормоза получают столько тепла, что более не могут сбрасывать давление, и для снижения скорости авто давить на педаль тормоза нужно будет с неимоверным усилием. В конечном счете, может быть достигнута точка, когда тормоза не могут произвести достаточное трение независимо от того, как сильно водитель давит на педаль.

Не мудрствуя лукаво – очевиден прямой путь к неприятностям.
Такого рода вещи нечасто случаются на городских улицах при обычном стиле вождения, поскольку оригинальные тормозные диски разработаны с вполне достаточной способностью охлаждения для того, чтобы поддерживать нормальную температуру. Но если водитель выбирает агрессивный стиль вождения или экстремальные условия заставляют нагружать тормоза длинными циклами замедлений — оригинальные тормозные диски более не способны эффективно выполнять работу. Апгрейд может быть необходим, чтобы улучшить охлаждающую способность тормозных дисков и в то же время повысить качество торможения.

✔ ЧЕМ БОЛЬШЕ, ТЕМ ЛУЧШЕ

Один из способов увеличить охлаждающую способность тормозов состоит в том, чтобы установить большие по размеру тормозные диски. Здесь принцип прост: чем больше тормозные диски, тем с большим количеством высокой температуры они могут справляться. Большое, тяжелое транспортное средство, как например, Toyota Sequoia или Land Cruiser, очевидно, создает больше тепла при торможении, нежели небольшое транспортное средство, как Ford Focus или Honda Civic, из-за ее большей массы. Именно поэтому тормозные диски на большинстве джипов на несколько сантиметров больше в диаметре, чем на легковом автомобиле. Но на спортивном автомобиле с высокими рабочими характеристиками (к примеру Porsche и Evolution) оригинальные тормозные диски могут быть столь же большими, как и огромном внедорожнике. На гоночной трассе высокие скорости повышают теплоотдачу независимо от размеров и массы транспортного средства. Именно поэтому у большинства спортивных автомобилей большие диски — таким образом они могут эффективно замедляться, не попадая в пиковые температурные условия.

Увы, взять и заменить на гражданском авто родные блины на тормозные диски бóльшего диаметра практически невозможно без переделки всей тормозной системы. Увеличенные тормозные диски говорят о том, что необходимо перемещать суппорт и/или подбирать большие суппорта. Как вариант, можно приобрести тормозные киты для некоторых моделей автомобилей.

❓ КАК СОХРАНЯТЬ НОРМАЛЬНУЮ ТЕМПЕРАТУРУ

Вентилированные (Vented) тормозные диски имеют охлаждающие насечки между поверхностями тормозного диска, для того чтобы помочь выдуть воздух через диск. Это позволяет тормозному диску быстрее охлаждаться. Вентилированные диски обычно применяются на передних тормозах автомобилей, поскольку перёд получает большую нагрузку при работе, чем зад. Невентилированный аналог – сплошные диски ("solid" или "unvented") конструктивно лишены внутренней вентиляции. Такие решения используются, главным образом, для задних тормозов на автомобилях с четырехколесными дисковыми тормозами.

На скорость охлаждения тормозного диска также влияет дизайн насечек между поверхностями диска. Изготовители автомобилей в настоящее время используют, более 70 различных конфигураций насечек для охлаждения в своих тормозных дисках. Некоторые насечки — прямые, некоторые изогнуты, некоторые сегментированы. Большинство насечек направлены наружу из центра, другие направлены зигзагообразно. Различные конфигурации насечек охлаждения используются, чтобы оптимизировать охлаждение тормоза для различных автомобилей и уменьшить гармонику, которая способствует, тормозному скрежету. Для того, чтобы максимизировать охлаждение, необходимо как можно больший объем воздушного потока, проходящего по поверхности тормозного диска. Охлаждающие насечки действуют, как лопасти вентилятора и помогают продувать воздух через тормозной диск.
Увеличивание числа насечек и изменение их расположения может улучшить эффект охлаждение на 10-15% и более. Оригинальный тормозной диск может иметь 36 насечек между поверхностями диска, тормозные диски эконом-класса – как правило 32. Высокоэффективный тормозной диск на гоночной машине может иметь до 48 насечек.

Немаловажна система отвода горячего воздуха от тормозных механизмов. Здесь уже работают кузовные дефлекторы и воздуховоды. Как показывает собственный опыт – многие марки на европейском рынке сталкиваются с проблемой перегрева тормозов вследствие активного руления. Для них мы подготовили резюме по основным типам апгрейдов. О них речь далее.

✔ СЛОТИРОВАННЫЕ ТОРМОЗНЫЕ ДИСКИ (С НАПРАВЛЕННЫМИ НАСЕЧКАМИ)

У слотированных тормозных дисков типично четыре — восемь равномерно раздельных мелких углублений, фрезированных на поверхности диска. Пазы обеспечивают те же самые преимущества охлаждения, что и отверстия, но с меньшим количеством риска раскалывания и трещин, потому что пазы обычно не распространяются по всей поверхности ротора (хотя на рынке присутствуют и такие модели).

Пазы обычно направлены и изогнуты так, что они могут охватывать всю поверхность тормозных колодок, обеспечивая намного лучшую вентиляцию, чем набор отверстий.
По некоторым видам дизайна пазов можно судить о состоянии тормозного диска.
Пазы также имеют "бреющий" эффект, который поддерживает более чистую поверхность тормозных колодок для лучшего контакта пары. Кроме того, наличие насечек работает по принципу тёрки, повышая эффективность торможения автомобиля.

При этом, нужно отдавать себе отчет, что износ колодок повышается. Поэтому специалисты во избежание скорого истирания, крайне рекомендуют подбирать качественные колодки к таким дискам: поверьте — оно себя окупит с лихвой!

✔ ПЕРФОРИРОВАННЫЕ ТОРМОЗНЫЕ ДИСКИ (DRILLED)

Несколько лет назад, гонщики начали использовать перфорированные тормозные диски с маленькими отверстиями, чтобы увеличить эффект охлаждения. Сверление от 30 до 40 равномерно раздельных отверстий сквозь тормозные диски увеличивает вентеляцию воздуха и эффект охлаждения.
Отверстия действительно давали неожиданную выгоду. Они обеспечили каналы выхода горячих газов, выделяемых тормозными колодками. Фенолические смолы, которые используются как связки, чтобы скрепить тормозные колодки, при чрезмерном перегреве испускают пары. Газ может сформировать граничный слой между колодками и диском, который уменьшает трение. Эффект подобен движению шайбы в аттракционе “Аэрохоккей” (думаю, знакомом всем). Воздух выталкивает шайбу наверх и позволяет легко скользить по поверхности. В нашем случае, граничный слой газа между поверхностью колодок и диска препятствует тому, чтобы колодки сцепились с диском, уменьшает трение и тормозную мощность, именно в тот момент, когда водитель нуждаетесь в этом больше всего. Если тормозной диск перфорирован или имеет насечки — отверстия или пазы разбивают граничный слой и обеспечивают выход для газа, и колодки могут установить полный контакт с дисками. К тому же, отверстия и пазы помогают удалять пыль и грязь, которая может попасть в пространство между диском и колодками.
На микроскопическом уровне грязь между колодками и диском может уменьшить контактную поверхность трущейся пары. Естественно, это также снижает трение и эффективность. Так что, отверстия, помогая удалять пыль и грязь, обеспечивают колодкам способность поддерживать максимальный поверхностный контакт.

✔ ТРЕЩИНЫ: МИФЫ И РЕАЛЬНОСТЬ

Перфорированные тормозные диски — привлекательный апгрейд, но при условии – если подходить к выбору и установке надлежащим образом.
Начнем с того, что в вопросе апгре йдовых тормозов – «не все йогурты одинаково полезны». И вот почему.

Сверление отверстия сквозь диск создает точку напряжения в металле. Если края отверстий тщательно не закруглены так, чтобы рассеять давление в этих точках, то пóра может сконцентрировать напряжение в одну точку, где может появиться трещина и распространиться по поверхности диска. Любой нормальный человек будет стараться не допустить трещин в тормозном диске, поскольку они могут привести к катастрофе.

Бывали случаи, когда диски рассыпались по причине самодеятельной сверловки штатных блинов. Наш вывод – ЭТО ОПАСНО! Слишком много отверстий могут ослабить тормозной диск, даже если края на всех отверстиях тщательно закруглены. Тормозной диск не должен быть похожим на швейцарский сыр, чтобы обеспечить адекватную работу. В среднем для правильной работы ротора необходимо от 30 до 40 отверстий радиуса 3.18 мм.

Размещение отверстий также важно. Отверстия должны соприкасаться с колодками таким образом, чтобы воздух вентилировался быстро и эффективно. Отверстия не должны быть слишком близко к внутренним или внешним краям ротора, потому что это также увеличивает риск раскалывания. Некоторые изготовители высокоэффективных тормозных дисков (речь о ЕВС) не сверлят отверстия полностью через всю поверхность диска, и вместо этого используют "глухое отверстие", которое уменьшает риск появления трещин. Глубины отверстия вполне достаточно, чтобы ослабить газовую подушку и обеспечить мгновенный отвод воздуха от пятна контакта трущейся пары.
Если клиент хочет усиленные тормозные диски, то мы категорически не советуем сверлить роторы самостоятельно. Это слишком опасно и слишком большая ответственность! Лучший совет — установить п

www.drive2.ru

Тормозные диски и их отличия. Drilled and slotted / FAQ. — Toyota FJ Cruiser, 4.0 л., 2010 года на DRIVE2

Тормозной диск – наверное, наиболее термически нагруженная деталь в авто (при агрессивном использовании в отдельной части тормозного диска температура может доходить до более чем 500C). И в то же время одна из критически важных для безопасности. Таким образом получается что у тормозного диска есть две первичные характеристики – он должен быть крепким (не деформироваться при многократном нагреве и охлаждении, не трескаться) и хорошо охлаждаться (вентилироваться, для чего внутри тормозного диска есть вентиляционные каналы). Вторичными, но также важными, качествами хорошего тормозного диска являются вес (тормозные диски являются частью неподрессоренных масс, уменьшение которых положительно влияет на динамику, работу подвески, топливную экономичность и т. д.) и дополнительные особенности для улучшения эффективности работы диска в сочетании с тормозными колодками (насечки для отвода отработанного материала с колодок, тип диска для достижения равномерного контакта с внутренними и внешними тормозными колодками).

Собственно сами диски делятся на разные виды. Основные категории следующие:
1) Вентилируемые и не вентилируемые – первые состоят из двух «пластин», между которыми есть полости, идущие из центра диска в направлении наружной стороны, вторые являют собой просто одну «пластину». Практически во всех современных авто используются вентилируемые тормозные диски. Иногда встречаются не вентилируемые задние тормозные диски, но это в большей мере относится к совсем гражданским авто и к данной теме относится слабо.
2) Цельные и составные тормозные диски – первые сделаны из цельного куска материала (чугун), обработанного в соответствующую форму. Вторые состоят из двух частей (ступичная и кольцо), сделанных из разного материала (ступичная из алюминия, кольцо из чугуна) и соединенных маленькими болтами.
Для наших целей интерес есть только к цельным вентилируемым и составным вентилируемым тормозным дискам. Если кратко – второй вариант значительно технологичнее и эффективнее, но в то же время дороже. Основные преимущества составных над цельными следующие:
1) Учитывая более высокий ценовой диапазон у них у всех уделено должно внимание вентиляции и вентиляционные каналы сделаны направленными (используется эффект центрифуги для отвода воздуха из центра тормозного диска наружу), что используется не во всех цельных тормозных дисках
2) Лучшие термические характеристики алюминиевой ступичной части также улучшают охлаждение всего тормозного диска – тепло не настолько аккумулируется в центре, как у цельного тормозного диска с тяжелой серединой
3) Плавающая система крепления кольца к ступичной части диска позволяет им двигаться относительно друг друга, что дает возможность достичь равномерного прижимного усилия со стороны обеих колодок (болты, которыми крепится одна часть к другой сильно затягивать не надо, они должны быть затянуты ровно настолько, насколько рекомендует производитель, при этом в них есть ощутимый люфт – динамометрический ключ в помощь установщикам)
4) Также плавающая система крепления позволяет уменьшить риск деформации диска из-за разного теплового расширения ступичной части и кольца, за счет наличия места для расширения материала без влияния на соседние части
5) Вес. Составные тормозные диски легче цельных на 1.5-2кг каждый. Все четыре диска легче стоковых на 6-7кг, что очень ощутимо при езде (на примере EvoIX)
6) Конструкция составных тормозных дисков позволяет менять по мере износа только кольца, что приводит стоимость последующих замен к уровню стоимости цельных тормозных дисков.
Недостаток фактически только один – первичная стоимость при покупке, в общем комплект составных тормозных дисков приблизительно в два раза дороже стоимости комплекта хороших цельных тормозных дисков (приблизительно 400-800усд является справедливой стоимостью полного комплекта цельных тормозных дисков, в то время как справедливая стоимость полного комплекта составных тормозных дисков составляет приблизительно 1,300-1,800усд – на примере EvoIX, в других вариантах цифры будут отличаться, но общее соотношение существенно не поменяется). При этом ценовой особенностью составных дисков является то, что задние диски обычно дороже передних, по причине того, что форма ступичной части более сложная. Кроме того не все производители делают задние составные диски, но необходимость в них не столь существенна, т.к. в стоковом варианте тормоза настроены таким образом, что принципиально большая часть нагрузки приходится на переднюю ось. Соответственно на задней оси нет таких температурных режимов, и замена тормозных дисков на составные без изменения принципов работы тормозной системы скорее обуславливается эстетическими соображениями и желанием уменьшить неподрессоренные массы.

Также имеет смысл рассмотреть отдельные части и/или особенности тормозных дисков.
Насечки – сделаны для того, чтобы отводить из пятна контакта тормозных колодок и диска лишние вещества. Это могут быть обгоревшие отложения тормозных колодок, влага, пыль и т.д. При торможении колодка прижимается к тормозному диску с достаточно большим усилием и все вещества, которые отличаются по плотности от материала колодки и находятся в пятне контакта, грубо говоря, срезаются краями насечек. Колодка проходит дальше, а лишний материал благополучно выпадает наружу. Уменьшают срок службы колодок, но не слишком значительно.
Выемки – отдельный вариант насечек, просто отличающийся по форме. К ним применимо практически все то же, что и к насечкам.
Перфорация – сделана, грубо говоря, для красоты и «форсу бандитского». Общепринятое убеждение о том, что красивые дырки в тормозном диске помогают вентиляции тормозного диска, никакую критику выдерживать не может и никакими нормальными аргументами не подкреплено. Причина этого простая – вентилируемый тормозной диск охлаждается воздухом, который проходит из центра диска наружу через полости между полотнами тормозного диска. Направление движения обуславливается большим давлением в центре тормозного диска (потому что там выше температура) и во многих случаях формой вентиляционных каналов. Заставить воздух двигаться через перфорацию внутрь или наружу диска не представляется возможным никаким образом. Кроме того, площадь этих насечек ничтожна относительно площади вентиляционных отверстий внутри диска. Вывод относительно перфорации номер один – никакого отношения к вентиляции и охлаждению тормозного диска она не имеет. Более того, из-за изменения плотности материала в местах перфорации, при многократном сильном нагреве и охлаждении вокруг отверстий могут появляться микротрещины, что в конечном итоге может привести к разрушению тормозного диска. Последствия такого события при агрессивном торможении со скорости даже 150кмч можете себе представить сами. Вывод относительно перфорации номер два — если хотите чтобы выглядело красиво (если вы считаете что это красиво, я, например, так не считаю), но не предназначалось для реального использования – покупайте перфорированные тормозные диски; если хотите чтобы конструкция работала и была максимально надежной – перфорация ни к чему. Единственным теоретическим улучшением от наличия перфорации можно считать дополнительное уменьшение веса. Но эффект совершенно несущественный, а риски, с ним связанные, очень ощутимые. Соответственно, с моей точки зрения это никаким образом не меняет ситуацию.
Сквозные насечки – встречаются очень нечасто (я видел только на дисках одного производителя). Идея в попытке совместить уменьшение веса и работу насечек. С моей точки зрения также могут быть излишне подвержены трещинам.
Как уже было сказано выше, тормозные диски вентилируются и охлаждаются за счет прохождения воздуха через вентиляционные каналы из центра диска наружу. Естественно, есть не один вариант формы вентиляционных каналов. Ниже описаны некоторые наиболее часто используемые:
Прямые радиальные – используются в основном на менее дорогих решениях и являют собой каналы, идущие от центра диска к наружной части по наиболее прямому пути. Они дешевле в изготовлении, и при небольших нагрузках вполне справляются со своей задачей. Но на высокой скорости центробежной силы не хватает для обеспечения достаточного воздушного потока и эффективность охлаждения снижается.
Направленные радиальные – более эффективный метод вентиляции, который позволяет увеличить скорость воздушного потока с ростом скорости вращения тормозного диска (в противоположность прямым каналам). Каналы закручиваются от центра в направлении задней части авто, что создает эффект центрифуги при вращении. Также подобная форма вентиляционных каналов позволяет уменьшить толщину их стенок и, соответственно, уменьшить вес диска.
Другие варианты – к примеру, «след кенгуру», используемый DBA. Между плоскостями диска находится много соединительных перепонок. Они создают большую поверхность для охлаждения и таким образом, вентиляция улучшается относительно прямых радиальных вентиляционных каналов. Также они теоретически уменьшают вероятность деформации полотна диска по толщине.
Относительно составных тормозных дисков зачастую есть непонимание того, как соединены между собой две части тормозного диска и за счет чего крепление является «плавающим». В любом случае части составного тормозного диска соединяются между собой болтами. Отличие плавающей системы от фиксированной состоит в том, что у последней части составного диска соединены между собой болтами таким образом, что движение одной части относительно другой является невозможным, что по существу является эквивалентом цельного тормозного диска в этом отношении. При плавающей системе крепления, болты затягиваются и устанавливаются таким образом, что кольцо диска может передвигаться относительно ступичной части (в поперечном направлении). Для обеспечения надежности конструкции используются болты и гайки из очень прочных материалов, с конструкцией, которая делает невозможным раскручивание гайки без целенаправленного усилия. Для того чтобы незатянутые болты не издавали лишних звуков, между гайкой и частями диска устанавливаются изогнутые шайбы, которые прижимают болты с небольшим усилием. Благодаря этому незатянутые болты не издают лишних звуков, но при этом кольцо диска может двигат

www.drive2.ru

Какие бывают тормозные диски. Классификация и отличия дисков

Раньше диски изготавливались из обычного чугуна. Затем производители научились применять чугун с высоким содержанием углерода, что улучшило технические характеристики. Потом стали использоваться сплавы разных металлов: магния, хрома, никеля, ванадия, кобальта и многих других.

*Чугунный тормозной барабан

Лучшие тормозные диски изготавливаются из карбона и керамики. Они отличаются невероятной прочностью, устойчивостью к огромным температурам и чрезвычайно малым весом. Увы, без недостатков тоже не обошлось. Тут и высокая цена, и пригодность к использованию только при высоких нагрузках (т. е. если вы водите авто в неагрессивном стиле, придется порядочно разогревать диски). Керамика и карбон — оптимальный выбор для дорогих спорткаров и гоночных болидов.

*Карбоно-керамический тормозной диск BMW M6

Основная классификация дисков

В самом широком смысле тормозные диски подразделяются на 2 вида.

  1. Невентилируемые. Представляют собой однородную пластину (с отверстиями или без), на которой могут находиться улучшающие вентиляцию насечки.
  2. Вентилируемые. Изготавливаются из двух пластин, отделенных одна от другой полостями. На поверхности также могут располагаться перфорация и насечки.

Перфорация тоже бывает разной:

  1. Сквозная. Отличается эффективным охлаждением, отводит большое количество рабочих газов и продуктов сгорания. Недостаток — уменьшение прочности изделия.
  2. Заглубленная. Также именуется «глухим отверстием». Диск в этом случае сверлится не насквозь, что сохраняет его прочность. Эффективность отведения рабочих газов не так велика, как в прошлом варианте, зато надежность впечатляет. На диске долго не появятся трещины.

Составные или цельные?

Диски бывают цельными и составными. Цельные изготавливаются методом литья и представляют собой единый кусок металла, который подвергается обработке для получения нужной формы. Составные варианты сделаны из ступицы и кольца. Ступица изготовлена из сплава на основе алюминия, кольцо – из чугуна или стали. Компоненты скрепляются болтами.

Какой вариант лучше? Составные диски более востребованы благодаря следующим преимуществам:

  • небольшой вес;
  • удобство использования;
  • устойчивость к деформации;
  • лучшее отведение тепла – приспособление быстрее охлаждается;
  • используется более эффективная вентиляционная система, что улучшает отвод газов и продуктов сгорания.

Вдобавок, составные диски дешевле в эксплуатации. Если износилось кольцо, достаточно его заменить – ступицы приходят в негодность медленнее.

Есть ли достоинства у цельных дисков? Сейчас они используются только на старых автомобилях. Эксперты рекомендуют ставить такие изделия на задние тормоза машин с маломощными двигателями. Благодаря этому удается эффективнее избавляться от продуктов износа.

Как выбирать тормозные диски?

Делать выбор нужно, исходя из особенностей автомобиля, вашей манеры езды и поверхности, по которой планируется двигаться.

Самый простой и дешевый вариант – невентилируемые тормозные диски. Сейчас практически не используются. Для улучшения их характеристик на поверхность наносятся углубления (слоты), также возможно применение перфорации. Если использовать сквозную перфорацию, машиной с такими дисками можно управлять в довольно агрессивном стиле.

*невентилируемый тормозной диск

Вентилируемые диски более качественные. Вентиляционные каналы могут быть разными – от их особенностей зависит эффективность и стоимость изделия. В дешевых вариантах используются прямые радиальные каналы, которые расположены от центра к краям. Назначение этих дисков – установка в машины со средними нагрузками, которыми управляют в относительно неагрессивном стиле. Если вы планируете ездить быстро и часто останавливаться, лучше выбрать что-нибудь другое. Возможно улучшение характеристик нанесением слотов или перфорации.

*вентилируемый тормозной диск

Радиальные диски — улучшенная разновидность вентилируемых вариантов. В них вентиляционные каналы имеют круговое расположение – начинаясь от центра, они закручиваются к задней части машины. Благодаря этому воздушный поток, попадая в диски, раскручивается и более эффективно охлаждает составные части. Назначение таких дисков – установка на спорткары. Если вы предпочитаете быструю езду с частыми остановками, можно выбрать этот вариант. Его стоимость выше, чем у описанных ранее. На поверхности находится перфорация, возможно наличие слотов.

*радиальные тормозные диски

«Лапа кенгуру» – название специфического типа воздушных каналов. Диск, изготовленный по этому принципу, оснащен большим количеством перепонок, что положительно влияет на интенсивность воздействия воздуха и не снижает надежность изделия. Недостаток – редкость таких дисков. Они запатентованы компанией DBA (Австралия) и не выпускаются ни кем иным.

*тормозной диск "Лапа Кенгуру"

Итоги:

Лучшие варианты — карбоновые и керамические диски. Их стоимость весьма высока – за комплект карбоновых вариантов требуют сумму, за которую можно купить машину среднего класса. Для обычного автовладельца такие изделия не годятся. Не только из-за стоимости, но и из-за того, что рабочий диапазон у карбона начинается там, где он заканчивается у других материалов. Выбирать эти изделия нужно только тем, кто ценит действительно высокую скорость.

Керамика по многим показателям удобнее карбона. Коэффициент трения у этого материала намного ниже, но есть другие преимущества: долгий срок службы (300 000 км), невосприимчивость к коррозии, сопротивляемость самым высоким температурам. Устойчивость к механическим нагрузкам впечатляет. Вес – примерно на 50% меньше, чем у чугунных дисков, а значит, нагрузка на подвеску гораздо меньше. Эффективность торможения в горячем состоянии — выше всяких похвал.

Недостатки: «холодная» керамика не слишком хорошо останавливает машину – металлические варианты в таких условиях намного лучше. Керамические диски не рекомендуется использовать в местах с суровыми зимами – они теряют часть преимуществ. Наконец, цена намного выше, чем у любых других вариантов. Такие изделия устанавливаются на автомобили Ferrari, Porsche, а также на "заряженные" автомобили Subaru семейства WRX (подробнее в статье) и им подобные.

... и напоследок

Посмотрите крайне важное, полезное и очень актуальное видео о способах торможения. Узнайте как правильно тормозить при возникновении аварийных ситуаций на скользкой дороге..


Предложние от ДОЛАВТО

Если Вы нуждаетесь в диагностике или замене тормозных дисков или всей системы, а также если Вы затрудняетесь с выбором запчастей - обратитесь в наш автосервис! Опытные специалисты проконсультируют и выполнят работы по ремонту тормозной системы.


« Как выполнить полировку фар самостоятельно Самые распространенные поломки Subaru Forester »

Возврат к списку статей

dolauto.ru

Вентилируемые тормозные диски – преимущества и недостатки

Большинство российских авто не отличаются высокими показателями. Вот и стараются автолюбители улучшить характеристики разными путями.

Да и как этим не заниматься?! Мощность движка маленькая, экстерьер непривлекательный, большинство механизмов оставляет желать лучшего. Потому и стремятся владельцы отечественных машин то «лошадей» под капот добавить, то переделать некоторые элементы систем. Тюнинг автомобиля позволяет изменить многое. Но не надо забывать, что увеличив скорость, мы автоматически увеличиваем и тормозной путь, а это уже может сказаться на нашей безопасности. Что же делать, чтобы не подвергать риску себя, пешеходов и других участников дорожного движения? Ответ простой: установить вентилируемые тормозные диски хотя бы на передней оси.



Как работают вентилируемые тормозные диски



Принцип работы ничем не отличается от функционирования обычных дисков: колодки сжимают тормозной диск и замедляют тем самым движение транспортного средства. Так почему же тогда вентилируемые тормозные диски более эффективны, нежели обычные? Конечно же, разница не только в визуальном восприятии изделий. Вентилируемый диск состоит из двух половин. Между ними установлены лопасти. При движении лопасти захватывают воздух и охлаждают диски. Таким образом, тормозные колодки работают в оптимальном режиме, а их эксплуатационный ресурс увеличивается.



Сейчас на некоторых автомашинах можно встретить вентилируемые тормозные диски с перфорацией. Если посмотреть сбоку, то поверхность такого изделия напоминает дуршлаг, она вся испещрена отверстиями. Новшество практически не сказывается на длине тормозного пути. Да и поверхность диска из-за отверстий не становится более холодной. Зато при нажатии на диск колодки, вся грязь и вода под давлением уходит через отверстия. Вследствие этого диск и колодка остаются чистыми, не засаливаются. Полезная площадь соприкосновения при этом уменьшается незначительно. Задние суппорты отличаются от передних, ведь необходима еще установка «ручника» иной конструкции.



Плюсы и минусы



Как и любое изделие, вентилируемые тормозные диски имеют свои достоинства и отрицательные стороны. К преимуществам относятся:

  • - надежная работа;
  • - возможность регулировки;
  • - поверхность диска быстро освобождается от грязи и воды;
  • - температура поверхности ниже, чем у обычного диска;
  • - сокращается тормозной путь;
  • - повышается безопасность движения.



При езде по бездорожью или в дождь перечисленные качества очень актуальны. Ведь обычные диски при частом торможении раскаляются, а при попадании на них воды и грязи могут растрескаться. Трещины, правда, микроскопические, но со временем и они могут привести к разрушению металла. Так что, лучше использовать эффективные системы торможения.



К недостаткам вентилируемых тормозных дисков можно отнести повышенное давление в тормозной системе и проблемный монтаж «ручника». Ставя такие изделия на свой автомобиль, помните, что тормозная жидкость у вас в системе должна быть качественная. Тогда и безопасность будет на высоте. Удачи на дорогах!

Чем отличаются вентилируемые тормозные диски от невентилируемых

Преимущества вентилируемых тормозных дисков

В наше время все автомобили комплектуются исключительно дисковыми тормозами, хотя некоторые модели нередко выпускается с барабанной тормозной системой задней оси. Дисковый тормоз гораздо эффективнее барабанного, но и его можно улучшить. Вот уже несколько лет выпускаются вентилируемые тормозные диски, которые имеют преимущества по сравнению с обычными.

Дисковые тормоза работают следующим образом. На ступице колеса закреплен тормозной диск, который вращается вместе с колесом. С обоих сторон от него расположены тормозные колодки, которые при нажатии педали тормоза прижимаются к диску и за счет силы трения останавливают колесо. Естественно, при этом они как колодки, так и тормозной диск сильно нагреваются, что приводит к их износу и уменьшению эффективности.

Обычный тормозной диск представляет из себя литой металлический блин толщиной до 20 мм. В отличие от него, в вентилируемом тормозном диске есть каналы, которые проходят внутри диска, сообщаются между собой и открыты с наружного торца обода.

Когда колесо вращается и автомобиль едет, воздух свободно циркулирует по этим каналам, охлаждая тормозной диск. То же самое происходит в процессе торможения – даже когда автомобиль едет на небольшой скорости, а колесо заблокировано, встречного потока воздуха достаточно для охлаждения диска.

Практика показывает, что при одинаковой скорости вентилируемый тормозной диск нагревается меньше обычного, а соответственно, меньше нагреваются тормозные колодки, и торможение происходит более эффективно.

По статистике, если на автомобиле установлены вентилируемые тормозные диски, его тормозной путь уменьшается на 15%, а это немало. К тому же, срок службы тормозных колодок и тормозного диска увеличиваются в среднем на 20%.

Нередки случаи, когда тормозные колодки начинают скрипеть, а тормозной путь сильно увеличивается. Как правило, это происходит в жаркую погоду с дешевыми колодками. Всему причиной перегрев тормозного диска.

Для того чтобы решить эту проблему, достаточно заменить стандартные диски на вентилируемые, и вы сразу почувствуете разницу. Продавцы автомобильных запчастей в один голос утверждают, что человек, однажды поставивший на свое авто вентилируемые тормозные диски, никогда больше не установит обычные литые.

Даже то, что вентилируемые диски дороже обычных, на самом деле приводит только к экономии, ведь они и служат дольше, а также об них меньше стираются тормозные колодки.

При выборе вентилируемого диска стоит обратить внимание на его толщину, диаметр каналов и их количество. Чем толще диск, чем большее количество каналов и их сечение, тем лучше он охлаждается.

Нередко производители выпускают диски нестандартных размеров, причем у каждого своя схема расположения каналов. Поэтому иногда за одни и те же деньги можно купить вентилируемые диски с хорошим охлаждением и плохим, что существенно скажется на их сроке службы и эффективности.

Виды тормозных дисков и их отличия

Раньше диски изготавливались из обычного чугуна. Затем производители научились применять чугун с высоким содержанием углерода, что улучшило технические характеристики. Потом стали использоваться сплавы разных металлов: магния, хрома, никеля, ванадия, кобальта и многих других.

*Чугунный тормозной барабан

Лучшие тормозные диски изготавливаются из карбона и керамики. Они отличаются невероятной прочностью, устойчивостью к огромным температурам и чрезвычайно малым весом. Увы, без недостатков тоже не обошлось. Тут и высокая цена, и пригодность к использованию только при высоких нагрузках (т. е. если вы водите авто в неагрессивном стиле, придется порядочно разогревать диски). Керамика и карбон — оптимальный выбор для дорогих спорткаров и гоночных болидов.

*Карбоно-керамический тормозной диск BMW M6

Основная классификация дисков

В самом широком смысле тормозные диски подразделяются на 2 вида.

  1. Невентилируемые. Представляют собой однородную пластину (с отверстиями или без), на которой могут находиться улучшающие вентиляцию насечки.
  2. Вентилируемые. Изготавливаются из двух пластин, отделенных одна от другой полостями. На поверхности также могут располагаться перфорация и насечки.

Перфорация тоже бывает разной:

  1. Сквозная. Отличается эффективным охлаждением, отводит большое количество рабочих газов и продуктов сгорания. Недостаток — уменьшение прочности изделия.
  2. Заглубленная. Также именуется «глухим отверстием». Диск в этом случае сверлится не насквозь, что сохраняет его прочность. Эффективность отведения рабочих газов не так велика, как в прошлом варианте, зато надежность впечатляет. На диске долго не появятся трещины.

Составные или цельные?

Диски бывают цельными и составными. Цельные изготавливаются методом литья и представляют собой единый кусок металла, который подвергается обработке для получения нужной формы. Составные варианты сделаны из ступицы и кольца. Ступица изготовлена из сплава на основе алюминия, кольцо – из чугуна или стали. Компоненты скрепляются болтами.

Какой вариант лучше? Составные диски более востребованы благодаря следующим преимуществам:

  • небольшой вес;
  • удобство использования;
  • устойчивость к деформации;
  • лучшее отведение тепла – приспособление быстрее охлаждается;
  • используется более эффективная вентиляционная система, что улучшает отвод газов и продуктов сгорания.

Вдобавок, составные диски дешевле в эксплуатации. Если износилось кольцо, достаточно его заменить – ступицы приходят в негодность медленнее.

Есть ли достоинства у цельных дисков? Сейчас они используются только на старых автомобилях. Эксперты рекомендуют ставить такие изделия на задние тормоза машин с маломощными двигателями. Благодаря этому удается эффективнее избавляться от продуктов износа.

Как выбирать тормозные диски?

Делать выбор нужно, исходя из особенностей автомобиля, вашей манеры езды и поверхности, по которой планируется двигаться.

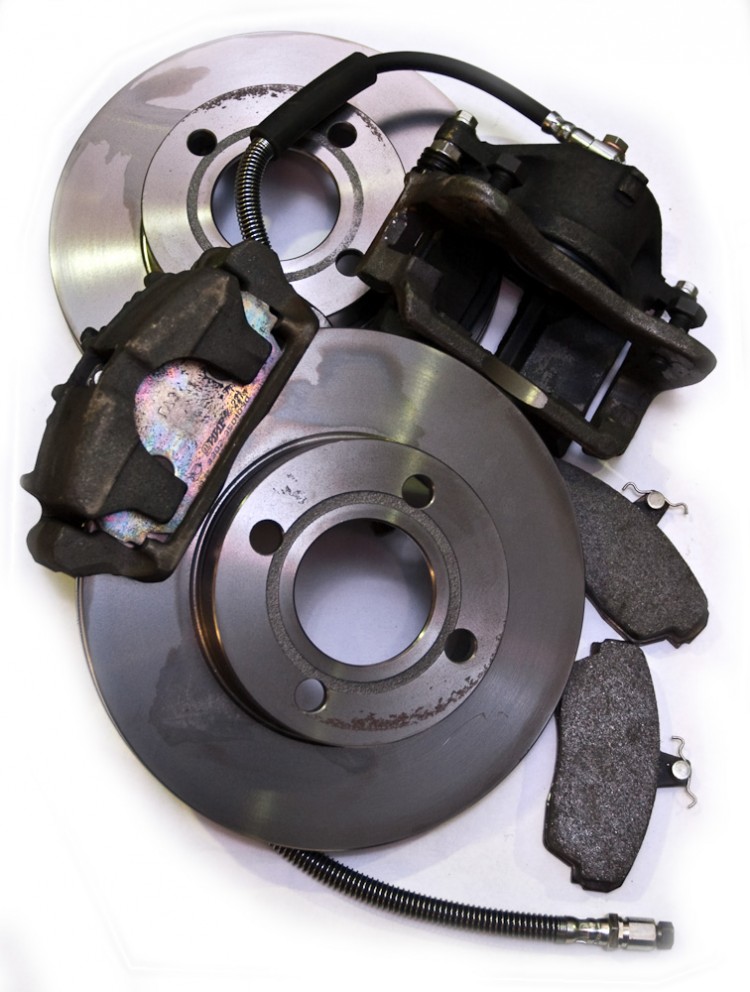

Самый простой и дешевый вариант – невентилируемые тормозные диски. Сейчас практически не используются. Для улучшения их характеристик на поверхность наносятся углубления (слоты), также возможно применение перфорации. Если использовать сквозную перфорацию, машиной с такими дисками можно управлять в довольно агрессивном стиле.

*невентилируемый тормозной диск

Вентилируемые диски более качественные. Вентиляционные каналы могут быть разными – от их особенностей зависит эффективность и стоимость изделия. В дешевых вариантах используются прямые радиальные каналы, которые расположены от центра к краям. Назначение этих дисков – установка в машины со средними нагрузками, которыми управляют в относительно неагрессивном стиле. Если вы планируете ездить быстро и часто останавливаться, лучше выбрать что-нибудь другое. Возможно улучшение характеристик нанесением слотов или перфорации.

*вентилируемый тормозной диск

Радиальные диски — улучшенная разновидность вентилируемых вариантов. В них вентиляционные каналы имеют круговое расположение – начинаясь от центра, они закручиваются к задней части машины. Благодаря этому воздушный поток, попадая в диски, раскручивается и более эффективно охлаждает составные части. Назначение таких дисков – установка на спорткары. Если вы предпочитаете быструю езду с частыми остановками, можно выбрать этот вариант. Его стоимость выше, чем у описанных ранее. На поверхности находится перфорация, возможно наличие слотов.

*радиальные тормозные диски

«Лапа кенгуру» – название специфического типа воздушных каналов. Диск, изготовленный по этому принципу, оснащен большим количеством перепонок, что положительно влияет на интенсивность воздействия воздуха и не снижает надежность изделия. Недостаток – редкость таких дисков. Они запатентованы компанией DBA (Австралия) и не выпускаются ни кем иным.

*тормозной диск «Лапа Кенгуру»

Итоги:

Лучшие варианты — карбоновые и керамические диски. Их стоимость весьма высока – за комплект карбоновых вариантов требуют сумму, за которую можно купить машину среднего класса. Для обычного автовладельца такие изделия не годятся. Не только из-за стоимости, но и из-за того, что рабочий диапазон у карбона начинается там, где он заканчивается у других материалов. Выбирать эти изделия нужно только тем, кто ценит действительно высокую скорость.

Керамика по многим показателям удобнее карбона. Коэффициент трения у этого материала намного ниже, но есть другие преимущества: долгий срок службы (300 000 км), невосприимчивость к коррозии, сопротивляемость самым высоким температурам. Устойчивость к механическим нагрузкам впечатляет. Вес – примерно на 50% меньше, чем у чугунных дисков, а значит, нагрузка на подвеску гораздо меньше. Эффективность торможения в горячем состоянии — выше всяких похвал.

Недостатки: «холодная» керамика не слишком хорошо останавливает машину – металлические варианты в таких условиях намного лучше. Керамические диски не рекомендуется использовать в местах с суровыми зимами – они теряют часть преимуществ. Наконец, цена намного выше, чем у любых других вариантов. Такие изделия устанавливаются на автомобили Ferrari, Porsche, а также на «заряженные» автомобили Subaru семейства WRX (подробнее в статье) и им подобные.

. и напоследок

Посмотрите крайне важное, полезное и очень актуальное видео о способах торможения. Узнайте как правильно тормозить при возникновении аварийных ситуаций на скользкой дороге..

Предложние от ДОЛАВТО

Если Вы нуждаетесь в диагностике или замене тормозных дисков или всей системы, а также если Вы затрудняетесь с выбором запчастей — обратитесь в наш автосервис! Опытные специалисты проконсультируют и выполнят работы по ремонту тормозной системы.

Вентилируемые диски для автомобилей

Большинство современных автомобилей с дисковыми тормозными системами оборудованы вентилируемыми дисками. Старые типы невентилируемых дисков остались в качестве оригинальных компонентов лишь на самых архаичных моделях легковых автомобилей. Постепенно этот тип тормозных дисков уходит и со вторичного рынка автокомпонентов.

В принципе, можно говорить о том, что невентилируемые модели тормозных дисков уходят с рынка. Они остались лишь на задней оси некоторых автомобилей.

«На передней оси почти 100% всех авто оснащаются вентилируемыми дисками, — рассказывает Ирина Бояринцева, продукт-специалист Bosch по тормозным системам, — на задней же оси около 40% оснащаются обычными тормозными дисками, особенно это относится к недорогим моделям среднего класса, малолитражным моделям и автомобилям отечественных производителей. Если говорить конкретно о российском рынке, то исходя из тенденции развития мирового автопарка, состава российского автопарка в целом, и, конечно же, потребностей потребителей, долю вентилируемых дисков в России можно оценить в 60-70%.».

Принципиальное отличие вентилируемого диска от невентилируемого заключается в том, что вентилируемый диск состоит фактически из двух дисков между которыми есть свободная полость. Диски скреплены друг с другом через специальные шпильки, но наличие между ними свободного пространства позволяет таким дискам более эффективно охлаждаться при торможении. А если меньше нагревается тормозной диск, то меньше нагреваются и тормозные колодки. Это обеспечивает более высокое качество торможения, особенно в экстремальных условиях, когда нужно экстренно затормозить. Обычные тормозные диски в такой ситуации нередко нагреваются до такого состояния, что происходит локальный перегрев тормозной жидкости (особенно, если жидкость тоже не новая). Она закипает и пузырьки газа, которые скапливаются внутри тормозной системы могут стать причиной провала педали тормоза.

Технология производства

«Производство более сложно по сравнению с цельнометаллическими. — рассказывает Кирилл Шипота, директор по маркетингу торговой марки Trialli, — Для того, чтобы приготовить отливку вентилируемого тормозного диска, необходима специальная стержневая машина. При последующей механической обработке рабочих поверхностей необходимо строго соблюдать равнозначную толщину дисков. В конце производственного цикла вентилируемых тормозных дисков необходимо производить фрезерную балансировку».

По этой причине первые вентилируемые диски были в 2-3 раза толще обычного и установка такого диска требовала изменения конструкции подвески и тормозной системы. Впоследствии технология производства дисков была усовершенствована, что позволило разрабатывать вентилируемые модели, которые не сильно отличаются от цельных по толщине.

Ресурс вентилируемых дисков

«Ресурс вентилируемых тормозных дисков безусловно выше чем у цельных, — считает Кирилл Шипота. — Ресурс тормозных дисков зависит от нескольких факторов. Во-первых – это толщина тормозного диска, и если при использовании цельнометаллической конструкции тормозные колодки прилегают с двух сторон к одному тормозному диску с двумя рабочим поверхностями, то у вентилируемой конструкции тормозные колодки прилегают как бы к двум дискам, которые соединены ребрами. Второй, немаловажный фактор влияющий на ресурс, состоит в том, что вентилируемые диски из-за особенностей конструкции менее подвержены короблению или деформации, способны выдерживать более высокие температурные режимы и перепады температур без негативных последствий.»

Классификация

Вентиляционные диски, при всем своём внешнем сходстве, могут существенно отличаться друг от друга по конструкции и технологии производства. Так, например, диски можно делить на несколько групп по типу вентиляционных каналов.

Прямые радиальные каналы

В таких дисках каналы вентиляции расположены от центра к краю диска. Это наиболее распространенный тип тормозного диска. Они недорогие в производстве и отлично справляются со средними нагрузками и с агрессивной манерой вождения. Если такой диск имеет дополнительную перфорацию или насечки, которые помогают отводить тепло, то эффективность торможения становится почти такой же, как на более дорогих моделях с направленно радиальными каналами.

Направленно радиальные каналы

Вентиляционные каналы внутри диска закручены от центра диска по направлению к задней части автомобиля. При движении автомобиля воздушный поток поступает в такие каналы с большей интенсивностью, за завихрения. Это позволяет существенно улучшить охлаждение диска при торможении. Данные диски устанавливаются на мощные автомобили, которые допускают спортивный стиль вождения с резкими разгонами и частыми остановками. Стоимость такого диска, как правило, соответствует стоимости автомобиля. Для обычной машины эконом-класса такой диск в общем то не нужен, зато он активно используется в тюнинге (где также довольно часто встречаются модели с перфорацией и слотами-насечками).

«Лапа кенгуру»

Данный тип вентиляционного канала разработан и запатентован компанией DBA (Австралия). На нашем рынке такие диски встречаются крайне редко. Суть технологии заключается в том, что в конструкции диска присутствует множество соединительных перепонок, что положительно сказывается и на усилении воздушного потока и на и прочности диска.

Также, вентилируемые тормозные диски делятся на два типа — цельные и составные. Цельные диски отлиты из одного куска металла и обработаны до рабочей формы. Составные представляют собой ступицу из одного металла (чаще всего — алюминиевого сплава) и кольцо из другого металла (чугуна или легированной стали). Составные диски легче, меньше подвержены деформации, но при этом более дорогие.

Что же касается перфорации тормозных дисков, которая очень популярна у любителей тюнинга, то это палка о двух концах. С одной стороны, перфорация способствует увеличению поверхности рассеивания тепла и удалению газов, которые образуются при трении колодки о диск, из пятна контакта. Также перфорация не допускает «всплытия» тормозной колодки при попадании воды на рабочую поверхность диска в дождь или при проезде через лужи. Оказавшаяся на пути колодки вода выдавливается внутрь диска, откуда она выбрасывается наружу под действием центробежной силы.

Но вместе с этим, вода, которая попадает между двумя раскаленными дисками может стать причиной их преждевременного разрушения. Из-за перепада температур диск может потрескаться и даже лопунть. Отверстия могуть быть дополнительными концентраторами напряжений и начальными точками этих самых трещин. Поэтому автопроизводители не рекомендут устанавливать на «гражданские» автомобили нештатные диски с перфорацией. Они хороши на спортивной трассе, но могут оказаться небезопасными на обычной дороге.

Возможна ли замена?

Как быть если ваш клиент хочет заменить тормозные диски на своей машине с невентилируемых на вентилируемые? В первую очередь необходимо учитывать, что для каждой серии автомобилей рассчитываются индивидуальные требования к тормозной системе, исходя из массы автомобиля, скорости движения, учитываются требования и нормы тормозного пути.

«Требования к тормозной системе строго регламентируются, а изменения можно вносить только после проведения испытаний. В целом, вентилируемые тормозные системы более надежны, и мы рекомендуем менять обычные тормозные диски на вентилируемые, — говорит Кирилл Шипота, — но для этого придется также заменить и тормозной суппорт. Сейчас у нас в разработке есть комплекты вентилируемых тормозов для некоторых моделей атомобилей, которые штатно оснащаются невентилируемыми. Мы проводим их сертификационные испытания в НАМИ, надеемся, что совсем скоро мы представим их нашим потребителям».

Вентилируемые тормозные диски

Тормозной диск это неотъемлемая и очень важная составляющая всей тормозной системы. Конструкция простая, но в тоже время очень эффективная, многие производители переходят на такую систему, оставляя барабанные системы тормозов в прошлом. Но дисковая система делится на вентилируемую (более совершенную и современную), и на обычную (без вентиляции, по сути просто литая болванка металла), сегодня я хочу рассказать вам о плюсах и минусах той или иной конструкции, а также об основных отличиях …

ОГЛАВЛЕНИЕ СТАТЬИ

Немного истории

Первые дисковые тормоза появились на свет в конце пятидесятых годов прошлого века, тогда это был технический прорыв. Однако первыми были изобретены барабанные типы. Ставили их сначала на быстроходные (спортивные) модели автомобилей, а также на самолеты. Дисковые типы, после испытаний — оказались гораздо эффективнее, две колодки по бокам прижимают диск, который непосредственно связан с колесом, тормозная колодка в два с половиной раза меньше, но эффективность и стабильность дисковых тормозов намного больше. Еще один плюс — это то, что они гораздо проще барабанных, и дешевле в производстве. Уже к шестидесятым годам, почти все автопроизводители стали комплектовать свои автомобили именно дисковыми тормозами. Причем ставились они исключительно на передний тормозной контур, там, где нужна простая и эффективная конструкция. Задние, в свою очередь остались барабанными, у многих производителей и по сей день. Дисковые тормоза тех лет имели простой литой диск, из прочного материала (как и сейчас на некоторых автомобиля, мало что изменилось), такая литая болванка имела ряд недостатков.

В жаркий день при высокой интенсивности движение (разгон — остановка), диск перегревался — эффективность торможения падала, также износ колодок при таких температурах был существенный, уже через 10 — 15 000 километров, нужно было менять колодки. Да еще такие дисковые тормоза ужасно скрипели при жаркой погоде. И поэтому производители сделали еще один революционный скачек в тормозной системе, были изобретены вентилируемые тормозные диски.

Чем отличается вентилируемый тормозной диск от невентилируемого

Так в чем же различие обыкновенного и вентилируемого тормозного диска? Обыкновенный — представляет, из себя литую круглую болванку, высотой в 10 – 20 мм из прочного материала и ничего больше.

Вентилируемый — это более сложная конструкция, два тонких диска, высотой до 5 мм, объединены средним слоем, так называемых «каналов» или «ходов». Благодаря этим каналам, воздух от ступицы, двигается по каналам, эффективно охлаждая диск.

Тем самым тормозной диск постоянно охлаждается, не перегреваясь, даже малая скорость автомобиля, достаточна для быстрого охлаждения. Пример смотрите на схеме.

При таком охлаждении возрастает эффективность тормозов, даже при интенсивных нагрузках. Тормозной путь автомобиля с вентилируемыми вариантами, уменьшен на 15 %. При установленных вентилируемых тормозных дисках, колодки автомобиля служат дольше, порядка 20 %. Также скрип тормозных колодок практически исключен, из-за эффективного охлаждения. Выкладываю рисунок для на котором вы можете посмотреть строение такого варианта.

Для того чтобы вы хорошо усвоили информацию, я постарался заснять небольшой ролик когда переобувал автомобиль, сразу хочу извиниться за сильный шум, СТО находится радом с оживленной дорогой.

В заключении, хочется сказать — лет десять назад друг жарким летом замучился с тормозами, скрипели ужасно. Ему кто то посоветовал заменить обыкновенные диски, на вентилируемые, меняются они элементарно. После замены, с этими же тормозными колодками, скрип практически не проявлялся. Торможение автомобиля, по словам друга улучшилось. Так что проверено на себе как говорится. Также хочется отметить, что практически, во всех современных автомобилях, Toyota Camry, не исключение.

На этом все, читайте наш АВТОСАЙТ, пишите свои отзывы внизу

(18 голосов, средний: 3,28 из 5)

Что такое вентилируемые тормозные диски?

Тормозной диск - один из самых критические компоненты тормозной системы. Однако некоторые тормозные диски склонны к нагревание и выцветание.

Что такое вентилируемые тормозные диски? Тормозной диск данного типа предназначен для предотвратить нагревание и выцветание. Вентилируемые тормозные диски облегчают вам задействуйте тормоза, безопасно снижайте скорость и избегайте аварий. Этот тип тормоза диски обеспечивают эффективное торможение даже после многих циклов торможения.

Многие современные автомобили, в том числе высокопроизводительные автомобили оснащены вентилируемыми тормозными дисками, потому что они обеспечивают адекватную тормозная мощность.Хорошо различать твердые и вентилируемые тормозные диски: причины использования этого типа тормозов и способы повышения эффективности торможения.

Есть ли в вашем автомобиле Цельные или вентилируемые тормозные диски?

Современные автомобили могут иметь как цельнолитые, так и вентилируемые тормозные диски. Два типа тормозных дисков имеют разную толщину. и другие особенности.

Трудно заменить твердый тормоз диск с вентилируемым. Поэтому автовладельцам следует знать тип тормоза. диски, которые у них есть на автомобилях.

При виде сбоку трудно отличить твердые и вентилируемые тормозные зажимы. Однако вам, возможно, не придется отключите колесо, чтобы узнать, есть ли у вас твердые или вентилируемые тормозные зажимы, особенно ваши Автомобиль имеет легкосплавные диски с значительным зазором между спицами.

Между вентилируемые дисковые зажимы и просверленные или перфорированные тормоза. Вентилируемые тормозные зажимы оснащены двумя плоскими дисками с промежутками между дисками для облегчения воздушного потока.

Многие современные автомобили оснащены вентилируемым тормозом. зажимы из-за их многочисленных преимуществ.Эти тормоза прочные, остаются прохладными в течение длиннее, и обеспечивают отличное торможение.

В отличие от вентилируемых тормозных хомутов, которые между ними есть промежутки, на твердых дисках промежутков между ними нет.

Различия между Дисковые вентилируемые и цельнолитые

Вентилируемый диск предназначен для дольше остывать при нормальной работе. Хотя это стандартные функции во многих современных транспортных средствах, некоторые грузовики и внедорожники по-прежнему оснащены твердым тормозом. зажимы.

Жесткие тормозные зажимы могут быть довольно доступный в некоторых случаях. Они не склонны к выцветанию и могут оставаться относительно прохладно в обычных условиях вождения.

Как следует из названия, твердые тормозные диски довольно прочные. Однако иногда на их поверхности образуются горячие точки.

Вентилируемые тормозные диски предназначены для устранять горячие точки во время работы. Кроме того, они обеспечивают отличную торможение, особенно если повторное или резкое торможение неизбежно.

Цельные и вентилируемые тормозные диски обеспечивают отличное тормозное усилие при том же размере ротора. Тем не мение, вентилируемые тормозные диски могут оставаться относительно холодными дольше, чем твердые тормоза роторы.

В отличие от твердотельных тормозных дисков, вентилируемые диски могут работать в течение более длительного периода, прежде чем они начнут тормозить. Следовательно, вентилируемые тормозные диски обеспечивают более стабильное торможение, чем твердые. диски.

Замена диска

Цельные диски и вентилируемые тормозные диски иметь разную толщину.Поэтому сложно переключаться между твердыми и вентилируемые диски.

К счастью, как твердый, так и вентилируемый тормоз роторы можно обработать для удаления отложений материала тормозных колодок. Кроме того, оба типа тормозов могут быть перфорированы, чтобы соответствовать вашему стилю.

Некоторые автомобили могут вместить как твердые и вентилируемые тормозные диски. Такие автомобили бывают с разными настройками для суппорт и кронштейны.

Важность улучшения Тормозной

Многие автовладельцы предпринимают шаги по совершенствованию тормозных систем своих автомобилей по двум основным направлениям. причины:

  • Кому улучшить тормозное усилие
  • К минимизировать увядание тормозов

Учитывать модернизация тормозной системы, если у вашего автомобиля нет достаточного крутящего момента для остановки автомобиль на той скорости, с которой вы путешествуете.Существенным преимуществом вентилируемых тормозов является они обеспечивают максимальное замедление даже на высоких скоростях.

Слабая тормозная система испытает чрезмерное выцветание в течение короткого периода времени и потеря тормозящей способности. Отлично тормозная система должна сводить к минимуму увольнение тормозов даже при длительном торможении.

Как улучшить тормоз Производительность

Если вы испытывали замедленное замедление и затухание тормозов, возможно, вы взволнован возможностью модернизации тормозной системы вашего автомобиля.Однако важно понимать, что тормозная система автомобиля работает. эффективно, если шины и подвеска также исправны.

Жесткий шины могут перескочить через любую неровность дороги. Поэтому лучшее торможение система не сильно улучшит ваши впечатления от вождения.

Там несколько советов по повышению эффективности вашей тормозной системы, в том числе:

  • Увеличение радиус диска
  • Увеличить площадь поверхности поршня суппорта
  • Увеличить давление в линии
  • Повышение трение между тормозной колодкой и ротором

Возрастающее радиус диска может улучшить производительность вашей тормозной системы, применяя тормозное давление на большем радиусе.Радиус тормозного диска влияет на тормоз крутящий момент, и чем больше радиус, тем лучше тормозные характеристики.

А большая площадь поршня суппорта означает, что тормозное усилие прилагается к большему область. Тормозное усилие увеличивается, если площадь поршня суппорта увеличивается.

Толчок ваша нога сильнее обеспечивает более высокое тормозное усилие, потому что это увеличивает стропу давление. Вы можете увеличить давление в линии:

  • Использование вакуумный ассистент
  • увеличивающийся размер плеча рычага, чтобы педаль тормоза могла адекватно воздействовать на него

Увеличение трение между тормозной колодкой и ротором увеличивает тормозной момент.Некоторые тормозные колодки материалы обеспечивают лучшее трение, чем другие.

Как минимизировать тормоз Fade

Увеличено трение между тормозной колодкой и ротором может привести к большему нагреву. Тепло - это ведущая причина увядания тормозов.

К счастью, вы можете предотвратить затухание тормозов с помощью:

  • Увеличение диаметр ротора
  • С помощью вентилируемые роторы
  • Использование щелевые роторы
  • Выбор материал правой тормозной колодки
  • Использование воздуховоды тормозов

Тормозные диски большего размера

Тормоз системы с роторами большего диаметра менее склонны к нагреванию, чем меньшие диаметр роторов.Роторы большего размера помогают улучшить затухание тормозов, особенно когда роторы имеют адекватное охлаждение.

Вентилируемые роторы

Использование вентилируемые роторы - надежный способ предотвратить перегрев система торможения. Вентилируемые роторы пропускают воздух в их центрах, что охлаждает тормозная система существенно.

Многие современные автомобили оснащены вентилируемыми роторами на передних дисках. Передние диски делают большая часть торможения автомобиля.

Роторы со шлицами

Один из Преимущества роторов с прорезями или отверстиями в том, что они предотвращают улавливание газов и частицы на тормозных колодках.Избегайте использования просверленных роторов, чтобы предотвратить торможение. блекнут, потому что они склонны к преждевременному выходу из строя.

Материал тормозных колодок

Это важно выбрать тормозную колодку, подходящую для вашего автомобиля. Тормозные колодки предназначены для справляться с разными погодными условиями.

Тормоз колодки могут эффективно работать в различных диапазонах температур. Некоторые тормозные колодки изготовлены из материалов, которые лучше всего подходят как для холодного, так и для теплого климата.

тормозные колодки многих дорожных машин имеют отличный начальный прикус, но проигрывают производительность при разогреве.Зато гоночные колодки намного шире. температурный диапазон, что делает их пригодными для интенсивного торможения.

Тормозные воздуховоды

В прошлом многие люди устанавливали тормоза воздуховоды в гоночных автомобилях. Сегодня автовладельцы все чаще устанавливают тормозной пневматический воздуховоды в своих дорожных машинах.

Как следует из названия, воздуховоды тормозной системы вентиляционные отверстия, которые направляют поток воздуха в тормозные диски, что помогает предотвратить тормоза выцветают.

Что делает вентилируемый тормоз диски выделяются?

Тормозная система автомобиля очень важна. компонент безопасности.Тормоза транспортного средства управляют и ограничивают его скорость, чтобы соответствовать требования к водителю.

Вентилируемые тормозные диски становятся сегодня все чаще используются во многих автомобилях из-за их многочисленных преимуществ. Во-первых, вентилируемые тормозные диски обеспечивают отличное торможение при различной езде условия.

Во-вторых, вентилируемые тормозные диски помогают устранение увядания тормозов, которое является одной из основных причин отказа тормозов. Этот Тип тормозного диска предназначен для немедленного обеспечения оптимальной производительности.

Улучшенная вентиляция тормозных дисков Brembo | Brembo

Легкий вес, повышенная устойчивость к термическому растрескиванию и меньший износ тормозных колодок - преимущества новой конструкции вентиляционной камеры тормозного диска

Brembo представляет последнее дополнение к своему семейству технологий вентиляции на стойках, в которых используются стойки, которые значительно улучшают охлаждающую способность системы.Несмотря на то, что они не достигают 1200 градусов Цельсия автомобиля Формулы 1, тормозные системы уличных автомобилей также могут перегреваться - недостаток, который может вызвать появление термических трещин на поверхности диска.

Новая система вентиляции отличается колонной конструкцией, разработанной специально для каждой отдельной системы. Стойки расположены на тормозной платформе в три полосы. Они повышают стойкость к термическому растрескиванию до 30%, гарантируя более длительный срок службы дисков.

На каждой полосе диска имеется своя опорная конструкция, предназначенная для достижения оптимального эффекта от динамического потока воздуха.Улучшенный воздушный поток также способствует снижению рабочей температуры до 30%, обеспечивая более длительный срок службы тормозных колодок.


Еще одно важное преимущество - снижение веса диска, которое может составлять до 10%. Это снижает как расход топлива, так и выбросы загрязняющих веществ, и, что наиболее важно, снижение неподрессоренной массы увеличивает производительность, комфорт вождения и управляемость.

Эта новая система вентиляции является результатом двухлетних исследований компании Brembo на ее заводе Kilometro Rosso, где она была адаптирована к конкретным потребностям отдельных тормозных систем.

В течение четверти века Brembo сосредоточила свои исследования на форме вентиляционной камеры. Одним из первых результатов стала разработка в середине 1980-х годов системы вентиляции PVT (Pillar Venting Technology), которая первоначально применялась в Lancia Thema. Для этого традиционные выступы были заменены серией стоек, чтобы повысить как безопасность системы, так и срок службы диска.

Чтобы удовлетворить растущее число запросов рынка, в 2004 году компания Brembo разработала и запатентовала T-образную стойку, в первую очередь для использования на большегрузных автомобилях Iveco.Как следует из названия, внешние стойки отличаются своей Т-образной формой и доказали, что
особенно эффективны на тяжелых коммерческих и промышленных транспортных средствах.


В 2010 году Brembo продолжила инновации, представив систему вентиляции Star Pillar, в которой используются звездообразные стойки для лучшего рассеивания тепла, что еще раз снижает риск теплового удара диска и гарантирует более длительный срок службы колодок.

Новая система вентиляции, представленная Brembo сегодня, представляет собой еще один значительный шаг в эволюции вентиляции тормозных дисков - все в интересах повышения безопасности.


Плюсы и минусы различных конструкций тормозных дисков

Каждый задавался вопросом, что такого хорошего в вентилируемых дисках или в чем преимущество просверленных отверстий? Позвольте нам объяснить все ...

Все мы знаем основные функции дисковых тормозов.Суппорт прижимает одну или несколько колодок к диску, вызывая трение и замедляя вращение оси, к которой он прикреплен. Но хотя все системы работают по этому общему принципу, детали, используемые для работы, сильно различаются.

Материал колодок может различаться, существует много различных типов суппортов, используемых как OEM-производителями, так и вторичным рынком, и конструкция дисков может отличаться.

Итак, следуя нашему взгляду на моноблочные суппорты, давайте рассмотрим различные типы тормозных дисков:

твердый

Самый простой тормозной диск, который можно купить.Как следует из названия, это всего лишь цельный блочный материал. Конкретно железо. Недорого для производителя и дешево для покупки, в них нет ничего плохого, но они не так хорошо справляются с нагревом, как диски следующего типа, которые мы рассмотрим:

Вентилируемый

Пожалуй, самый распространенный тип дисков, устанавливаемый на современные автомобили.В этой конструкции две «грани» диска разнесены, оставляя место для охлаждающих каналов. Они позволяют отводить тепло, предотвращая перегрев и растрескивание диска, а также увеличивают срок службы колодок.

Изначально с прямыми каналами вентилируемые диски с годами эволюционировали, чтобы улучшить воздушный поток. На изображении выше, полученном от Brembo, вы видите прямые каналы, изогнутые каналы и три различных дизайна в стиле «колонны».

Просверлено

BMW M2 с перфорированными дисками противостоит спортивным вентилируемым элементам M240i с плоской поверхностью.

Когда тормозная колодка интенсивно используется, она выделяет газы и частицы, образуя слой, который не позволяет колодке так же эффективно соприкасаться с диском - это также известно как затухание тормоза.В диске можно просверлить отверстия, чтобы газ мог выходить, а также уменьшить вес детали, но в этом процессе ротор оказывается под угрозой.

Диск действует как большой теплоотвод, поэтому наличие в нем множества отверстий означает, что его меньше будет рассеивать тепло. Кроме того, эти отверстия могут стать точками напряжения, что может привести к растрескиванию при резком торможении. В любом случае, современные тормозные колодки не такие газовые , как их предшественники, поэтому необходимость в сверлении уменьшилась.

Но все же в дороге вы, вероятно, не столкнетесь с такими проблемами, поэтому перфорированные диски по-прежнему являются обычным явлением на современных автомобилях с высокими характеристиками, где они, несомненно, довольно хорошо смотрятся за большими блестящими колесами. Кроме того, они могут быть изготовлены достаточно прочными, чтобы трещины были редкостью.

Прорези / канавки

Этот дизайн с прорезями пытается дать другой ответ на тот же вопрос.Прорези или канавки на поверхности диска позволяют выходить газам, что дает дополнительные преимущества. «Царапающее» действие, создаваемое прорезями, может очистить колодку, а края канавок увеличивают трение, хотя и за счет износа колодки. И, наконец, они, как перфорированные диски, выглядят довольно круто.

Конструкции канавок различаются, одна из самых характерных - это «j-образный крючок» (см. Выше), который предназначен для обеспечения тех же свойств выброса мусора и газа при уменьшении вибрации.И если уж на то пошло, они даже лучше выглядят.

С ямочками

Вот вариант номер три, чтобы выпустить эти надоедливые газы.Поверхности просверливаются только частично, сохраняя целостность конструкции дисков нетронутой, в то же время оставляя газам и мусору место для выхода.

На некоторых дисках ямки совмещены с канавками, и часто можно увидеть просверленные отверстия в сочетании с прорезями. Насчет того, есть ли в этом какой-то смысл, кроме внешнего вида, сказать сложно.

помахал

Вырез перфорированных и волнистых дисков, показывающий каналы охлаждения.

Волнистые диски используются в мире мотоциклов уже много лет, но, стремясь извлечь выгоду из приобретения Ducati, Audi начала внедрять эту концепцию в некоторые из своих более быстрых автомобилей несколько лет назад.Снижение веса (благодаря меньшему количеству материала) и лучшая теплоотдача являются основными преимуществами. Как и во многих дизайнах, о которых мы только что говорили, внешний вид почти наверняка является фактором, выбирающим их производителями и потребителями.

Углеродистая керамика

Самый экстремальный подход к управлению теплом - это угольно-керамическая установка.Горячий диск означает горячие подушечки, в результате чего выделяется больше газа и мусора. Так почему бы не выбрать другой материал, а не чугун?

Углеродно-керамические диски намного более устойчивы к нагреву, а также с меньшей вероятностью деформируются или деформируются при интенсивном использовании, а это означает, что они обычно служат дольше. В качестве бонуса они обычно намного легче своих железных собратьев.

Но есть причина, по которой их использование все еще не так распространено: стоимость. Карбоновые тормоза намного дороже в производстве, а это значит, что вам обычно придется платить за возможность установить их на свой новый автомобиль.Например, на «нашей» старой Audi RS3, выпущенной на долгое время, карбоновые тормоза стоили 4600 фунтов стерлингов. К тому же, когда вы их замените, вы потратите тысячи долларов, чтобы выполнить свою работу. Вам понадобятся прокладки с определенным составом, и угадайте, что - они тоже недешевы.

Вы недавно обновляли тормоза? Какой диск вы выбрали и почему? Если ответ - «выглядело хорошо», мы не будем судить! Перейдите в раздел комментариев и дайте нам знать.

твердотельных или вентилируемых дисков? - cvw


Пригодны ли твердые тормозные диски для вашей работы? Карл Джонс из Виннарда - ваш гид.

Конструкция тормозных роторов претерпевала изменения с момента их появления на рынке, основная цель
- снизить уровень возникающих тепловых трещин и растрескиваний. Последние конструкции коммерческих автомобилей теперь отделяют тормозную поверхность от монтажной ступицы (плавающая, плоская конструкция). Чтобы помочь уменьшить эту проблему, и хотя это было относительно успешно, это потенциально создает некоторые другие операционные проблемы. Это также не помогает уменьшить растрескивание более ранних традиционных конструкций.

В чем разница между вентилируемыми и твердыми дисками?

Вентилируемые диски предназначены для работы при более низких температурах, чем сплошные диски в нормальных рабочих условиях. Большинство современных грузовиков имеют вентилируемые тормозные диски, но для некоторых внедорожных и старых моделей можно использовать цельные диски или роторы.

На некоторых операциях твердые дисковые тормоза могут оказаться наиболее экономичным выбором. Твердые тормозные диски не увеличивают износ тормозов и не работают при значительно более высоких температурах.Они содержат больше металла, что помогает стабилизировать колебания температуры и минимизировать вероятность деформации диска из-за экстремальных температур.

В отличие от вентилируемых дисков, на которых могут образовываться горячие точки, температура твердого диска меньше колеблется, поэтому он идеально подходит для применений, где невозможно избежать повторяющихся резких торможений - например, при строительстве бездорожья и карьерах. Цельные диски обычно стоят примерно на 30% дороже вентилируемых, но их жизненный цикл может быть в четыре раза дольше.

Как эти два сравниваются в тестах?

Чтобы подтвердить отзывы операторов о том, что его твердые диски обеспечивают такие же тормозные характеристики, как и вентилируемые, с меньшим тепловым растрескиванием или растрескиванием, Winnard провела прямые сравнительные испытания, проведенные на независимом британском предприятии с использованием тех же протоколов испытаний, которые изложены в процедуре сертификации ECE R90.

Четыре тормозных диска, два сплошных и два вентилируемых, а также два комплекта тормозных колодок Winnard WP988S2 IB703 прошли следующие испытания:

Проверка производительности - Характеристики динамического трения: 250 остановок замедления с 60 км / ч до 3 км / ч.Проверяет замедление, затухание и конечную температуру. Рабочие характеристики обоих роторов в пределах приемлемых рабочих параметров.

Испытание на термическую усталость - Испытание диска на разрушение для оценки тепловых характеристик тормозного ротора, которое длится 15 циклов.

Общие температуры были очень похожи. Однако вентилируемый ротор вышел из строя на седьмом цикле с одной большой трещиной; цельный ротор прошел 15 циклов без серьезных трещин. Это впечатляющий результат, поскольку этот тест является самым сложным из возможных.Кроме того, центральные тепловые трещины на твердом роторе не были слишком серьезными, и Виннард считает, что этот ротор мог продолжить испытание и, возможно, выполнить еще 15 циклов, но время динамометра не позволило.

Испытания на износ колодок - После седьмого цикла уровень износа твердого тормозного ротора на 6,5% меньше, чем у вентилируемого ротора, а износ тормозных колодок на 21% меньше.

Если у клиента есть особые эксплуатационные проблемы, когда тормозной ротор подвергается воздействию высоких рабочих температур, что приводит к ускоренному / преждевременному тепловому растрескиванию и растрескиванию, то мы считаем, что лучшим решением является установка прочной версии и использование качественных тормозных колодок, таких как как наш материал для стадии 2 IB703.


www.winnard.co.uk

В чем разница между вентилируемым и твердым тормозным ротором?

В чем разница между вентилируемым и твердым тормозным ротором?


  • Дом
  • Механизм 101
  • В чем разница между вентилируемым и твердым тормозным диском или ротором?

Перед использованием этого сайта прочтите заявление об отказе от ответственности.Также обратите внимание, что любые предоставленные ссылки могут быть частью партнерской программы (например, eBay, Amazon), которая помогает поддерживать сайт, поскольку я буду получать комиссию, когда посетители совершают подходящую покупку.

Сплошные и вентилируемые диски - это общие термины, которые можно встретить, когда вы собираетесь заменить тормозные диски (или просто исследуете, какие велосипеды или автомобили какого типа). Но в чем разница между этими двумя типами и взаимозаменяемы ли они? Давайте взглянем.

Цельные диски выглядят так, как и следовало ожидать:

Один слегка потускневший прочный металлический диск.Дисковые вентилируемые, с другой стороны:

... больше похожи на два металлических диска с ребрами между ними, которые пропускают воздух и обеспечивают охлаждающий эффект. Следовательно, они обычно намного толще, чем цельные диски.

Для ротора одинакового размера к обоим типам может быть приложено одинаковое тормозное усилие. Преимущество вентилируемых дисков заключается в том, что они способны отводить накопившееся тепло быстрее, чем сплошные диски, что приводит к более длительному периоду времени, прежде чем затухание тормозов станет проблемой, что приводит к более стабильному торможению.

Многие автомобили просто не позволяют легко заменять твердые и вентилируемые диски из-за разницы в толщине; Однако если у вас есть выбор, у вентилируемого типа для дорожных транспортных средств нет недостатков, за исключением, возможно, небольшой разницы в весе - так что, если нет значительной разницы в цене, это должно быть довольно простым выбором. Оба типа дисков можно обрабатывать, если на них скопился материал тормозных колодок, и оба могут быть просверлены поперечным отверстием, если это ваш стиль.

В некоторых автомобилях, таких как Ford Escort Mark II, могут использоваться различные конфигурации суппортов и кронштейнов суппортов, позволяющие использовать вентилируемые диски для замены стандартных твердотельных дисков. Если вы собираете винтажный автомобиль, возможно, стоит изучить варианты тормозного ротора, если вы собираетесь интенсивно водить автомобиль.

В 2019 году сервер должен был удвоиться для поддержки растущего сайта ... пожалуйста, рассмотрите возможность отказа от сайта в качестве пожертвования, чтобы покрыть расходы! Посетите наш Patreon, чтобы узнать о вариантах поддержки, купите рубашку, купите наши приложения, воспользуйтесь моей партнерской ссылкой NordVPN, чтобы подписаться на их сервис или сделать пожертвование через Paypal:

Paypal $ 5 ссылка - >>
Paypal $ 10 ссылка - >>

типов тормозных дисков | MAT Foundry Group

Из многих важных систем, присутствующих в транспортном средстве, тормоза имеют особое значение, поскольку они позволяют пассажирам останавливаться во время движения.

Раньше мы говорили о том, как работают другие компоненты тормозных систем, такие как суппорты, а также подробно рассказывали о конкретных типах доступных тормозных колодок. Теперь очередь за другим ключевым компонентом, тормозным диском или тормозным ротором, как их еще называют.

Эффективность тормозных систем постоянно улучшается по сравнению с характеристиками самих транспортных средств. Сочетание все более высоких скоростей, растущих размеров и веса автомобилей и более строгих стандартов безопасности - все это в совокупности требует более эффективных деталей даже в моделях начального уровня.

Несмотря на то, что она была изобретена еще в 1890-х годах, в настоящее время признанной лучшей системой для торможения в автомобилях по-прежнему является комбинация тормозного суппорта и тормозного диска.

ВИДЫ ТОРМОЗНЫХ ДИСКОВ

Плоский тормозной диск

Сам базовый тормозной диск представляет собой плоский гладкий диск, обычно сделанный из железа, прикрепленный к шпинделю вращающейся оси. Многие автомобили, особенно небольшие, поставляются с ними, поскольку их меньший вес делает их пригодными для работы, а их производство и замена относительно дешевы.

Они обладают отличной тормозной способностью из-за большой площади поверхности, контактирующей с колодкой, но могут терять эффективность при длительных периодах торможения. Между диском и колодкой могут накапливаться тепло, газ и отработанный фрикционный материал, вызывая выцветание и потенциально деформируя диск, если нагрев достигает критического уровня.

Диск тормозной вентилируемый

По мере увеличения размера и веса автомобиля увеличивается и нагрузка на тормоза. При этом выделяется больше тепла, что вызывает проблемы с тормозными системами.

Тормозные системы работают за счет преобразования кинетической энергии - скорости - в тепло за счет трения через тормозную колодку и диск. Поскольку уровень тепла увеличивается, диску требуется помощь, чтобы отвести это тепло достаточно быстро, чтобы предотвратить его повреждение.

Открытый характер дисковых тормозов - одна из основных причин, почему они лучше барабанных тормозов, у которых наблюдается заметное выцветание тормозов из-за перегрева из-за неэффективной вентиляции.

Чтобы помочь диску рассеивать избыточное тепло, необходима вентилируемая конструкция, которая выглядит как два диска, зажатых между собой спицами, между которыми остаются зазоры.Это позволяет теплу, генерируемому контактными поверхностями, легче отводиться, излучаясь назад и наружу через вентиляционные отверстия между двумя поверхностями.

Единственным недостатком вентилируемых дисков является небольшое увеличение веса, в противном случае они намного лучше выдерживают оптимальные рабочие температуры, чем стандартные плоские диски.

Вентиляция обычно входит в стандартную комплектацию следующих ниже вариантов диска.

Тормозной диск с отверстием

Еще один способ охлаждения дисков - увеличение площади поверхности за счет полного просверливания в них отверстий.Эти отверстия также обеспечивают выход тепла, газа и отходов, предотвращая их накопление на контактных поверхностях.

Также они немного уменьшают вес дисков за счет просверленного материала.

У просверленных дисков есть некоторые недостатки. Отверстия могут собирать скопление материала и другого мусора, и, что более важно, они склонны к короблению и растрескиванию при высоких температурах. Хотя отверстия не нарушают структурную целостность диска, они уменьшают количество тепла, которое диск может выдержать, если оно превышает количество, которое диск может эффективно рассеивать.

Диск тормозной с пазами или канавками

Добавление пазов или канавок на диск работает аналогично просверленным дискам в том смысле, что они работают для удаления избыточного тепла, газа и материала с поверхности трения, но без ослабления термостойкости диска.

Канавки выходят из центра диска под определенным углом, чтобы отводить отходы наружу при вращении диска.

Эти типы дисков имеют тенденцию быть более шумными, чем другие, поскольку канавки очищают колодки.

Комбинированный тормозной диск с прорезями и отверстиями

Наличие комбинации пазов и отверстий на диске - это распространенный компромисс, который позволяет получить преимущества обоих при минимизации недостатков.

Уменьшение количества отверстий поддерживает высокую термостойкость, позволяя при этом отводить отходы, а уменьшение количества прорезей снижает генерируемый шум, в то же время позволяя чистить и заменять колодки.

Тормозной диск с выемками

Основная причина появления ямок - снижение веса без ущерба для прочности и устойчивости.

Отсутствие сквозного отверстия до внутренней части диска снижает возможности вентиляции, особенно тепла. Выемки по-прежнему обеспечивают место для фрикционного материала, который ускользнет с поверхности трения перед тем, как его унесет ветром.

Тормозной диск с волнистой кромкой

В новейших дисках Performance появилась волнистая кромка диска, что является еще одним способом значительного снижения веса, особенно неподрессоренного веса, при этом не влияя на прочность, сопротивление и производительность.

Некоторые также утверждают, что эта конструкция с волнистыми краями может нарушить воздушный поток и улучшить охлаждение.

АЛЬТЕРНАТИВНЫЕ Диски тормозные

Из соображений экономии в некоторых дорожных транспортных средствах до сих пор используются барабанные тормоза. Барабанные тормоза считаются более низкими по сравнению с дисковыми, но более дешевая закупочная цена убеждает многих в автотранспортной отрасли выбирать их вместо них. И это несмотря на то, что они имеют более длительные эксплуатационные расходы и более короткие интервалы обслуживания.

Они по-прежнему широко используются в Северной Америке, где правила не такие строгие, и грузовикам разрешается использовать их в качестве опции.Однако это не относится к ЕС, где более жесткие стандарты безопасности тормозного пути фактически исключают использование барабанных тормозов.

MAT FOUNDRY GROUP ЯВЛЯЕТСЯ ВЕДУЩИМ ПРОИЗВОДИТЕЛЕМ СЕРЫХ И ЧУГУННЫХ КОМПОНЕНТОВ ДЛЯ АВТОМОБИЛЕЙ. ЧТОБЫ УЗНАТЬ БОЛЬШЕ О НАС ПРОСМОТРЕТЬ НАШИ ПРОДУКТЫ ИЛИ СВЯЗАТЬСЯ С НАМИ СЕГОДНЯ

Страница не найдена - Inpressco

Международный журнал передовой промышленной инженерии

IJAIE приглашает статьи во всех областях промышленного инжиниринга, включая торговые центры и обрабатывающую промышленность, целлюлозно-бумажную промышленность, кожевенную промышленность, текстильную промышленность, керамическую промышленность, стекольную промышленность, производство шелка, киноиндустрию и т. Д.

Людей, которых мы обслужили

INPRESSCO опубликовал около 3500 статей с 2010 года и привлек более 10000 исследователей по всему миру, включая различные области инженерных наук и технологий

Международный журнал тепловых технологий

International Journal of Thermal Technologies ISSN: 2277 - 4114, выходит ежеквартально

Международный журнал современной инженерии и технологий

International Journal of Current Engineering and Technology индексируется Регенсбургским университетом, Германия

Добро пожаловать в International Press Corporation

Inpressco является международным издателем серии международных журналов и книг с открытым доступом, прошедших рецензирование, и книг, охватывающих широкий спектр академических дисциплин.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
