Как поменять выжимной подшипник самостоятельно?

Выжимной подшипник сцепления На современных автомобилях зачастую встречаются системы сцепления, которые состоят из двух дисков – ведомого и ведущего. Первый из них находится в жестком сцеплении с коленчатым валом автомобиля и передает от него на ведомый диск крутящий момент, который далее передается на коробку переключения передач. Чтобы можно было переключить передачи или же перевести двигатель на холостой ход, диски сцепления должны быть рассоединены между собой. Вот именно этот процесс «рассоединения» и осуществляется благодаря выжимному подшипнику. Однако деталь эта недолговечна, и со временем может изнашиваться, вследствие чего могут начаться серьезные проблемы с работой сцепления. Единственный выход из такой ситуации – замена выжимного подшипника сцепления.

1. Когда выжимной подшипник сцепления выходит из строя, и по каким признакам это можно распознать?

Несмотря на то, что выжимной подшипник сцепления является одной из самых важных деталей автомобильного механизма, до сих пор не придуман способ, как максимально продлить его службу. На сегодня его принято считать наиболее уязвимой деталью автомобиля, которую приходится время от времени менять. По этой причине, каждый автовладелец должен быть знаком с тем, как эта процедура осуществляется.

Выжимной подшипник

Когда автомобиль совершает движение, выжимной подшипник остается в состоянии покоя, однако, когда у водителя возникает необходимость переключить передачу, он сразу включается в работу и позволяет выполнить данное действие. Что происходит, когда выжимной подшипник изнашивается? Дальнейшая эксплуатация автомобиля становится невозможной, так что еще немного поездить с неисправным подшипником у вас точно не получится. Но в любом случае, данную операцию рациональнее будет осуществить дома, поскольку на СТО вам придется переплатить, как минимум, раз в пять стоимость даже самой дорогой детали.

При осуществлении выбора нового выжимного подшипника сцепления необходимо учитывать то, что они могут быть представлены в разных вариантах, и

подбирать для своего автомобиля необходимо такой подшипник, который был установлен на нем ранее:

1. Роликовый (шариковый), усилие на который передается благодаря жесткой связке тяг.

2. Гидравлический, из названия которого сразу становится ясно, как осуществляется его работа. Использование такого подшипника является более удобным для водителя, поскольку педаль сцепления с ним будет выжиматься намного легче.

Но, независимо от вида выжимного подшипника, принцип его работы остается неизменным:

- благодаря ведущему диску ведомый прижимается к маховику, тем самым обеспечивая надежное сцепление;

- в свою очередь, на ведущий диск обеспечивает давление диафрагменная пружина, внутренние лепестки которой прижимаются выжимным подшипником сцепления;

- также в данном механизме присутствует вилка сцепления, благодаря которой инициируется передвижение выжимного подшипника и, соответственно, разъединение ведущего и ведомого дисков.

Как распознать наличие неисправностей выжимного подшипника сцепления

Замена выжимного подшипника Наиболее явным признаком того, что выжимной подшипник больше не может полноценно выполнять возложенные на него обязанности, является его пробуксовывание, а также неполное включение. Во втором случае даже с выжатой педалью сцепления и при выключенном двигателе будет весьма проблематично переключать передачи, во время попыток перевести рычаг с одного положения в другое могут появляться неприятные звуки и шум. Чем больше изношен выжимной подшипник, тем больше будет свободный ход педали.

Когда же выжимной подшипник пробуксовывает, то при полностью отпущенной педали сцепления будет чувствоваться неприятный запах гари, движение автомобиля может стать неравномерным, двигатель может перегреваться, заметно увеличится расход топлива.

Если ваше авто начало вести себя таким образом, а вам все равно еще необходимо преодолеть определенный участок дороги, ехать необходимо максимально осторожно, на максимально низкой скорости. Переключать передачи необходимо максимально осторожно, также не стоит усердствовать с педалью газа, чтобы не допустить перегрева двигателя. Во время переключения передач рекомендуется применять двойной выжим.

Существует также несколько специальных приемов, которые можно применять при обнаружении неисправности выжимного подшипника сцепления. Для того чтобы переключиться на максимальную передачу, необходимо выжать сцепление до упора, а рычаг КПП на некоторое время задержать на нейтральном положении. После этого педаль сцепления отпускаем, снова выжимаем, и только после этого переводим рычаг КПП в положение максимальной передачи.

Замена выжимного подшипника Если же вам, наоборот, необходимо переключиться на более низкую передачу, с рычагом необходимо выполнить аналогичное действие – задержать его в нейтральном положении. После этого отпустить педаль сцепления и немного нажать на газ, снова выжимаем сцепление и только после этого включаем необходимую передачу. Благодаря таким нехитрым действиям в разы снизится нагрузка на механизм сцепления, и вы сможете благополучно добраться домой, не вызвав больше никаких поломок.

Какие причины провоцируют выход из строя выжимного подшипника сцепления

Очень интенсивная и неправильная эксплуатация сцепления зачастую и приводит к выходу из строя выжимного подшипника сцепления. То есть, когда водитель очень долго удерживает педаль сцепления, и при этом автомобиль продолжает двигаться на очень большой скорости, он тем самым увеличивает силу трения между отдельными элементами механизма сцепления, что со временем приводит к износу выжимного подшипника. Если же с этим вопросом не переусердствовать, то можно продлить срок службы данного элемента до нескольких лет.

Стоит также обратить ваше внимание еще на одну особенность, которая может проявляться в работе выжимного подшипника сцепления. Если при нажатии на педаль слышится посторонний шум, но подобное явление проявляется исключительно при низких температурах, беспокоиться о работоспособности подшипника не стоит. Скорее всего, происходит это из-за расширения чаши, в которой находится подшипник. Но осуществить хотя бы визуальную проверку все равно стоит.

2. Материалы для замены выжимного подшипника сцепления.

Замена выжимного подшипника

Итак, если вы собрались осуществить замену выжимного подшипника непосредственно у себя в гараже, вам необходимо будет заранее подготовить небольшой набор инструментов. Кроме самого выжимного подшипника, который необходимо приобрести заранее, вам будут нужны:

- стандартный набор гаечных ключей;

- обычная плоская отвертка;

- специальная смазка под названием «Шрус-4» (без нее, конечно, можно и обойтись, однако благодаря ее использованию можно в разы продлить срок службы нового выжимного подшипника сцепления).

3. Как провести замену выжимного подшипника сцепления своими руками?

Выжимной подшипник Особо переживать, приступая к замене выжимного подшипника сцепления, не стоит, поскольку эта задача довольно простая, да и времени она у вас отнимет немного. Главное, четко выполнять все нижеприведенные указания, и буквально через полчаса сцепление вашего автомобиля начнет работать совершенно по-новому.

1. В первую очередь необходимо демонтировать коробку передач, благодаря чему вы сможете получить полноценный доступ ко всем остальным элементам сцепления автомобиля.

2. Далее находим фиксатор и отводим его концы от места, где муфта подшипника зацепляется за корпус его стакана.

3. Достаем подшипник из направляющей втулки. Достать его получится только вместе с муфтой.

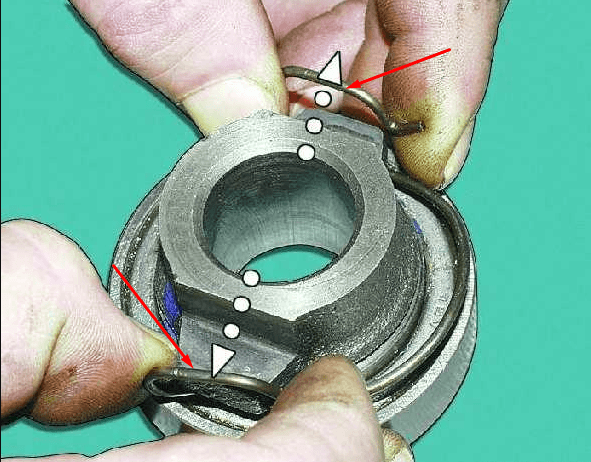

4. Вместе с выжимным подшипником крепится и специальный пружинный держатель, который также необходимо снять. Для этого нужно отжать его четыре лапки.

5. Когда будут сняты все фиксаторы, вы сможете легко достать выжимной подшипник из муфты.

6. После демонтажа выжимной подшипник стоит внимательно осмотреть на предмет износа и наличия других повреждений. Если он действительно не подлежит дальнейшей эксплуатации, начинаем устанавливать на его место новый элемент.

Замена выжимного подшипника 7. Однако перед установкой нового выжимного подшипника его также необходимо проверить. В результате визуального осмотра вы должны определить, нет ли на его конструкции люфтов. После этого проверьте, насколько свободно он вращается. Его вращение должно происходить без остановок.

8. Если деталь удовлетворила все необходимые требования, можно начать ее установку на муфту. Ту часть внутреннего кольца, которая немного выступает, необходимо направить непосредственно в сторону муфты. Если выполнить эту задачу у вас получилось, то останется только зажать выжимной подшипник на муфте при помощи пружинного держателя.

9. Осуществляем установку выжимного подшипника на его направляющую втулку. Однако перед этим очень важно нанести на поверхность втулки специальную смазку (достаточно будет тонкого слоя), благодаря чему срок службы подшипника увеличится в несколько раз.

10. Закрепляем муфту и подшипник при помощи пружинного фиксатора.

11. Устанавливаем на место коробку передач.

Выжимной подшипник Однако, чтобы после замены выжимного подшипника автомобиль работал без перебоев, необходимо также уделить внимание тросу ручного тормоза. Обычно после выполнения манипуляций с элементами сцепления он немного ослабляется, поэтому может возникнуть необходимость в регулировке силы его натяжения.

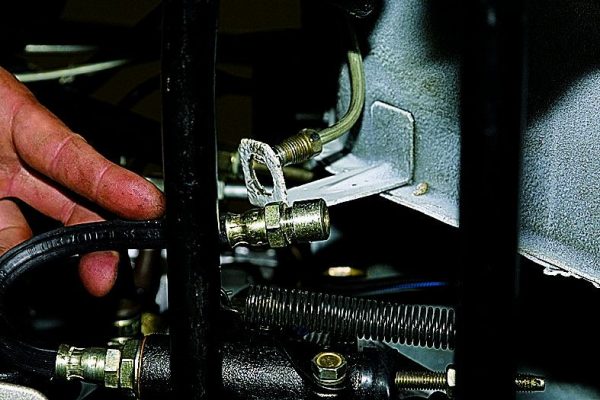

Также не лишним будет проверить то, как работает привод сцепления. Только после этого можно заводить автомобиль и наслаждаться ровной работой выжимного подшипника сцепления.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как производится замена выжимного подшипникаЗамена выжимного подшипника

Выжимной подшипник является частью сцепления и вполне справедливо считается одним из наиболее важных его узлов. Задача этого элемента заключается в плавной передаче крутящего момента от силового агрегата к трансмиссии. По сути, выжимной подшипник (ВП) связывает диски сцепления, рассоединяя и соединяя их вновь, что случается при нажатии на педаль. Т. е. описываемая деталь работает только в момент переключения скоростей: в иное время, когда автомобиль находится в постоянном движении, она находится в нерабочем состоянии. При серьезной поломке ВП водитель просто не сможет съехать с места и тогда замена выжимного подшипника неизбежна.

выжимной подшипник

выжимной подшипник

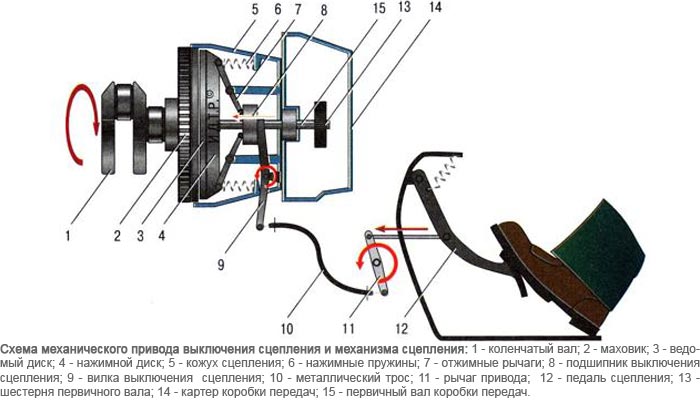

Как работает выжимной подшипник

Он входит в конструкцию, которая состоит из пары элементов:

  • ведущего (нажимного) диска (некоторые его называют «корзиной») с подвижными лепестками и пружинами, зафиксированного на маховике коленвала;
  • ведомого диска, связанного посредством шлицов с первичным валом КПП.

Управление работой подшипника производится при задействовании педали сцепления. Работает весь узел так:

  • в нормальном положении ведущий диск прижимает маховик к ведомому диску;
  • при нажатии на педаль выжимной подшипник, благодаря вилке сцепления начинает перемещаться, воздействуя на лепестки;
  • в итоге этого усилия происходит разъединение двух дисков и двигатель «отсоединяется» от трансмиссии;
  • при отпускании педали лепестки возвращаются в прежнее положение, из-за чего диски соединяются вновь и машина движется дальше.

Стоит отметить, что сцепление может быть механическим или гидравлическим. В первом случае для работы ВП требуется исключительно физическое усилие водителя. Во втором подшипник функционирует через гидравлическую жидкость. Ее использование облегчает процесс нажатия на педаль, но делает систему сцепления более сложной.

работа выжимного

работа выжимного

Выжимной подшипник сцепления: признаки неисправности

Срок эксплуатации детали достаточно большой (до 150 тыс. км пробега), но рано или поздно приходится менять и ее. Есть несколько симптомов, по которым можно определить, что ВП изношен:

  1. Появление свиста при нажатии на педаль или переключении передач. Тут есть важный момент: если неприятный звук появляется только в сильные морозы, то подшипник прослужит еще долго. Все дело в том, что сам он изготавливается из очень прочной стали и поэтому почти «равнодушен» к перепадам температур. Но помещается выжимной подшипник сцепления в металлический стакан, который в мороз сжимается и поэтому появляется свист. Но если он не исчезает при потеплении, значит, ВП нужно заменить.
  2. Заведите двигатель, прислушайтесь к шуму, который он издает. Далее нажмите на педаль сцепления: изменение характера звука может говорить об износе ВП.
  3. При включении скорости приходится применять повышенное усилие.
  4. При переключении слышен хруст.
  5. Пробуксовка сцепления: водитель нажимает на педаль акселератора, но авто едет медленно, плохо поднимается в гору. Иногда это сопровождается запахом гари.
  6. Сцепление «ведет», т. е. выключается не до конца. Это сопровождается рывками при включении низшей или высшей передачи.
  7. Есть и косвенные признаки неполадки выжимного подшипника: большой свободный ход педали сцепления, увеличенный расход горючего, перегрев двигателя при движении (требуется проверка детали).

От появления первых симптомов неисправности до «разваливания» ВП можно проехать несколько тысяч км. Но если вы вовремя деталь не поменяли и, например, появился характерный хруст в районе КПП, необходимо на возможно медленной скорости двигаться до ближайшей автомастерской. Игнорирование этой рекомендации приведет к выходу из строя других элементов сцепления: «корзины», диска, что приведет к более дорогостоящему ремонту. Конечно, лучший вариант – вызов эвакуатора.

поломки выжимного

поломки выжимного

Почему ломается выжимной подшипник

В основном это связано с несколькими причинами, среди которых на первом месте — неопытность водителя. Если постоянно держать ногу на педали сцепления, то ВП будет постоянно крутиться, что сокращает его эксплуатационный срок. Второй момент – агрессивный стиль вождения. Также постоянная езда по бездорожью никак не способствует долгому сроку службы детали. Все очень просто: чем реже вы нажимаете на педаль сцепления, тем оно дольше прослужит, в т. ч. и выжимной подшипник. Не способствуют его долгой эксплуатации и постоянные перепады температуры или высокая влажность.

Замена выжимного подшипника сцепления

Первое, что необходимо сделать, это демонтировать КПП, чтобы получить доступ к нужному узлу. На некоторых авто приходится снимать и стартер, если он мешает. Как все это сделать? Этапы:

  1. Загоните машину на смотровую яму или воспользуйтесь подъемником.
  2. Установите авто на «ручник» и под колеса поставьте страховочные упоры.
  3. С аккумуляторной батареи отсоедините клеммы и снимите АКБ с машины.
  4. Открутите «массу» от картера сцепления.
  5. Снимите защиту картера.
  6. Демонтируйте тягу привода коробки (она называется «кулиса»), для чего придется отвернуть болтик хомута и разогнуть его.
  7. От датчика, включающего лампы заднего хода, отсоедините проводку;.
  8. Уберите трос, тянущий рычаг сцепления.
  9. Ослабьте ступичные гайки, поддомкратьте авто и снимите колеса, потом гайки ступиц выкрутите полностью, отсоедините шаровые опоры, хомуты, пыльники.
  10. Установите под двигатель опору, чтобы он не упал после демонтажа КПП.
  11. Открутите болты крепления коробки к мотору и вытащите ее (это делать лучше с помощником).
  12. Вытащите концы фиксатора плоской отверткой и достаньте муфту.

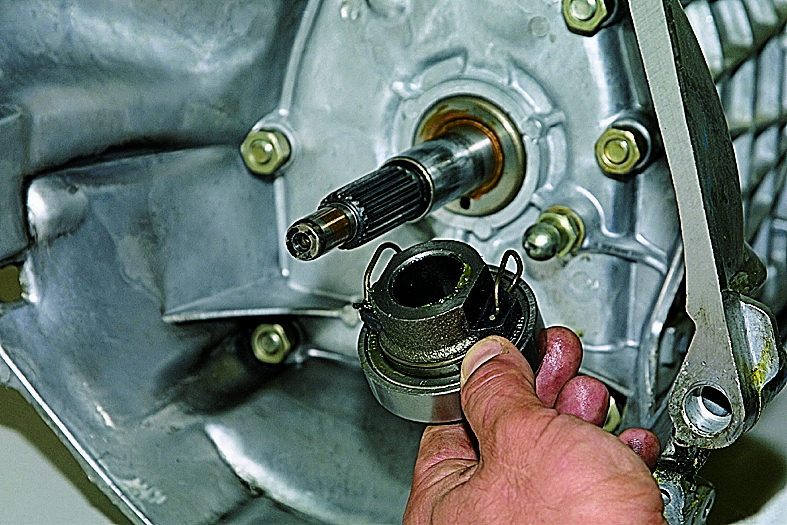

  13. Снимите подшипник с вала коробки передач.
  14. Извлеките изношенный ВП из направляющей втулки, для чего необходимо отжать 4 лапки фиксатора.
  15. Внимательно осмотрите деталь на предмет повреждений: вполне возможно, что причина плохой работы сцепления не в выжимном подшипнике.
  16. Исправная деталь должна свободно вращаться, без перекосов и люфта.
  17. Смажьте втулку «ШРУС 4» (тонким слоем).
  18. Вставьте в нее подшипник и зафиксируйте его держателем.
  19. Наденьте собранную «систему» на первичный вал КПП.

При сборке следите за тем, чтобы все выступающие части были обращены в сторону муфты.

Как выбрать выжимной подшипник

От его качества зависит, как долго вы проездите на машине, не сдавая ее для ремонта сцепления. На рынке довольно большой ассортимент деталей, поэтому ниже представлен выбор подшипников в зависимости от некоторых наиболее популярных марок авто в РФ:

  1. Отечественная Lada. На эти машины устанавливается деталь с приводом от троса. Это может показаться удивительным, но конкуренция здесь совсем небольшая: число участников не превышает и десятка. Чаще всего покупают продукцию АвтоВаза. На втором месте – Sachs из ФРГ, далее идет Valeo. Еще можно отметить Coram из Италии и TSN. Из производителей в РФ – ТЗА (Тольятти).
  2. Ford Focus (2-е поколение). На нем установлен подшипник гидравлического типа, связанный с рабочим сцеплением, поэтому все заменяется в сборе. Снятие и установка всей системы довольно проблематичны. На рынке – примерно 15 производителей. Из них стоит выделить Sachs, являющийся лидером, Ford OEM, INA. Также популярны Lucas, Valeo, FTE, Pilenga.
  3. VW Polo. Здесь тоже гидравлическое сцепление. Но подшипник более простой, по сравнению с Ford Focus. На российском рынке – примерно 14 поставщиков, среди которых лидирует малознакомая компания SKF. Далее идет JP Group (тоже малознакомая), потом Sachs. Еще можно отметить Luk, Dello, Automega, Vag, Febi и другие.

Особого внимания требуют роботизированные КПП. Если на обычном сцеплении и «механике» опытный автовладелец «накатает» все 150 тыс. км без проблем, то для роботизированной коробки ресурс составляет примерно половину, причем это не зависит от опытности водителя. Чтобы срок службы был максимальным, при очередном ТО (10-15 тыс. км) необходимо адаптировать робота к уровню износа диска сцепления.

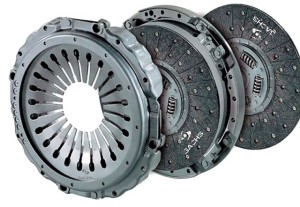

Признаки неисправности выжимного подшипника сцепления (замена)

Признаки неисправности выжимного подшипника сцепленияНаличие собственного автомобиля не требует досконального знания его устройства. Но багаж технических знаний никогда не тяготит. Зная признаки неисправности выжимного подшипника сцепления, можно предотвратить аварию, отказ техники в самый неподходящий момент. Действие на опережение всегда минимизирует затраты ремонта. Информированного человека труднее обмануть, накрутить ему неоправданную цену. Ему проще знать, как определить неполадку, что делать в беде.

Назначение

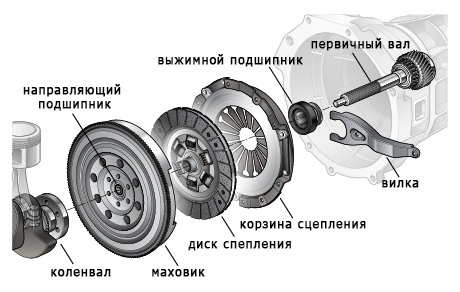

Чтобы понять, где находится выжимной подшипник, надо понимать назначение и устройство сцепления. Сцепление и все его части относятся к трансмиссии автомобиля. Оно обеспечивает передачу крутящего момента от мотора к ведущему мосту и колёсам, должно располагаться между этими частями машины. Но важное условие локации — доступность в его управлении водителем. Чаще всего это педаль сцепления, реже рычаг возле рулевого колеса. При помощи механизма сцепления водитель периодически отключает мотор от трансмиссии. Это позволяет останавливать автомобиль, переключать КПП, изменять динамику движения.Где находится выжимной подшипник сцепления

Устройство

Важная составная часть сцепления — выжимной подшипник. Он находится на первичном валу коробки передач, с помощью нажимной муфты оказывает давление на внутренние концы рычагов. Эти рычаги производят непосредственное соединение или разъединение выжимного и ведомого диска сцепления. Важно помнить, что стандартное положение сцепления — включённое. Но при нажатии педали сцепления происходит отсоединение дисков сцепления.

Надо осознавать, что все эти элементы участвуют в передаче огромной силы. Выжимной подшипник подвергается большим механическим нагрузкам, влияющим на его износ. Принято его ещё называть «упорный подшипник». На некоторых автомобилях используется упорный подшипник скольжения. Его ещё именуют подпятником. Есть модели, в которых данный элемент отсутствует вовсе. Например, ВАЗ-2108.Устройство и где находится выжимной подшипник сцеаления

Шарикоподшипник — известный элемент любого автомобиля. Принцип работы любого подшипника и устройство знакомо даже школьнику: сепаратор, внешнее и внутреннее кольцо, шарики, дорожка для качения.

Признаки неисправностей, поломки

Он, как и другие запчасти, подвергается сильному механическому износу. На выжимной подшипник оказывается влияние только в момент переключения передач. Чем чаще и дольше это делается, тем быстрее идёт износ. Его признаки износа ведут к неисправности и полному отказу всего механизма сцепления. Часто с неисправностью связано неполное выключение сцепления. На языке водителей это называется «сцепление ведёт». Явным примером сильного износа выжимного подшипника может быть сильный шум при выключении сцепления.

Хорошим признаком неисправности подшипника служит неполное выключение сцепления, его пробуксовка. Что ещё может говорить о возможном износе или неисправности:

  • Шум.
  • Треск.
  • Чрезмерный свободный ход педали сцепления.
  • Затруднительное переключение передач.Симтомы и признаки поломки выжимного подшипника сцепления

Вспомогательным признаком может быть запах гари, перегрев двигателя, повышенный расход горючего материала. Игнорировать такие симптомы чревато. На износ любого подшипника влияет его наработка, условия, в которых он работал, попадание пыли, грязи и инородных тел. Много определяет механическая нагрузка на его корпус, вибрация и нагрев. Явные признаки поломки должны побудить только к одному: поспешить на СТО.

Только ремонт

Проблема решается только заменой подшипника, ремонту он не подлежит. Произвести замену невозможно без снятия коробки передач. Это сложная, трудоёмкая задача. Выполнить её можно только в профессиональной мастерской, с помощью напарника. Такая работа, как поменять подшипник, требует навыков, оборудования и условий. При замене не рекомендуется подбирать более дешёвый аналог. Это опасно новой быстрой поломкой. Ещё эффективней менять сцепление полностью.

Замена и цена вопроса

Любой водитель в наше сложное время задаст вопрос: «Сколько стоит замена подшипника, как поступить лучше: купить подшипник в торговле, или доверить это мастерам СТО?» Многие приличные заведения стараются иметь своих надёжных поставщиков запчастей, не накручивать дополнительную наценку при замене деталей. В таком случае выгода автовладельца очевидна: мастерская отвечает и за работу, и за запчасть.

Выжимной подшипник на средний зарубежный автомобиль стоит от 9 до 22 долларов. Если это дорогой автомобиль (BMW), то и цена немного выше: 25 долларов. Выпуском этих деталей занимаются разные фирмы, цена может отличаться. Сама работа по замене стоит столько, сколько и сам подшипник. Многое зависит от ценовой политики предприятия, «жадности» владельца, наличия акции и дополнительных услуг.



Устройство, принцип действия и порядок самостоятельной замены сцепления ВАЗ 2107

Сцепление ВАЗ 2107 — важнейшая часть трансмиссии, участвующая в передаче крутящего момента на колёса. Располагается оно между КПП и силовым агрегатом, передавая вращение от двигателя на коробку. Знание особенностей конструкции всего узла и составляющих его элементов позволит при необходимости легко заменить сцепление своими руками.

Устройство сцепления ВАЗ 2107

Сцепление управляется педалью в салоне. При нажатии на неё муфта отключается от КПП, при отжатии — сцепляется. Тем самым обеспечивается плавный старт машины с места и бесшумное переключение скоростей. Сам узел состоит из большого количества взаимодействующих друг с другом элементов. ВАЗ 2107 комплектуется однодисковой муфтой с центральной пружиной.

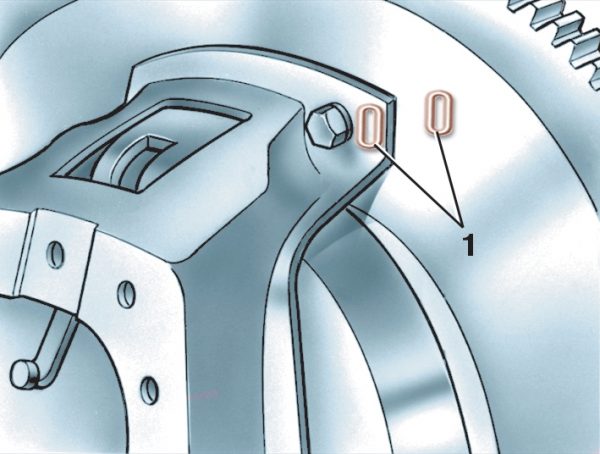

Корзина сцепления

Сцепление состоит из двух дисков и выжимного подшипник. Муфта, используемая на ВАЗ 2107, отличается простотой и надёжностью. Нажимной (ведущий диск) установлен на маховике. Внутри корзины расположен ведомый диск, соединённый с первичным валом КПП специальными шлицами.

Корзина сцепленияКорзина сцепления

Внутри корзины расположен ведомый диск

Сцепление может быть однодисковым и многодисковым. Первое считается более надёжным. Функционирует сцепление следующим образом. При нажатии на педаль выжимной подшипник, установленный на первичном валу, втягивает лепестки корзины в сторону моторного блока. В результате корзина и ведомый диск расцепляются, и появляется возможность переключать скорости.

Для ВАЗ 2107 подходят диски от ВАЗ 2103 (для двигателей объёмом до 1,5 л) и ВАЗ 2121 (для двигателей до 1,7 л). Внешне они очень похожи и имеют диаметр 200 мм. Отличить эти диски можно по ширине накладок (29 и 35 мм, соответственно) и наличию в одном из пазов демпфера ВАЗ 2121 метки размером 6 мм.

Читайте о диагностике эластичной муфты: https://bumper.guru/klassicheskie-modeli-vaz/zadnij-most/zamena-podvesnogo-podshipnika-na-vaz-2107.html

Диск сцепления

Ведомый диск иногда называют барабаном. С обеих сторон к нему приклеены накладки. Для повышения упругости в процессе изготовления на диске делаются специальные прорези. Кроме этого, барабан снабжён восемью пружинами, расположенными в плоскости диска. Эти пружины позволяют уменьшить частоту крутильных колебаний и снизить динамические нагрузки.

Барабан связан с коробкой передач, а корзина — с двигателем. Во время движения они плотно прижаты друг к другу, вращаясь в одном направлении.

Ведомый дискВедомый диск

Барабан снабжён восемью пружинами, расположенными в плоскости диска

Используемая на ВАЗ 2107 схема с одним диском отличается надёжностью, сравнительной дешевизной и простотой обслуживания. Такое сцепление легко снимать и ремонтировать.

Ведомый диск для двигателя объёмом 1,5 л имеет размеры 200х140 мм. Он также может быть установлен на ВАЗ 2103, 2106. Иногда на ВАЗ 2107 устанавливают барабан от «Нивы» (ВАЗ 2121), отличающийся размером (200х130 мм), усиленной системой демпферов и большим количеством заклёпок.

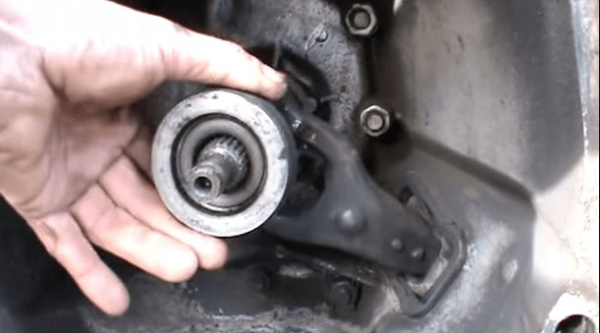

Выжимной подшипник

Выжимной подшипник, являясь наиболее уязвимым элементом сцепления, включает и выключает передачу вращения. Он находится в середине диска и жёстко соединён с педалью через вилку. Каждое нажатие на педаль сцепления нагружает подшипник и укорачивает ресурс подшипника. Не стоит без необходимости держать педаль нажатой. Установлен подшипник на направляющей ведущего вала коробки передач.

Выжимной подшипникВыжимной подшипник

Выжимной подшипник является наиболее уязвимым элементом сцепления

В комплекте сцепления выжимной подшипник обозначен 2101. Подойдёт и подшипник от ВАЗ 2121, рассчитанный на высокие нагрузки и имеющий повышенный ресурс. Однако в этом случае потребуется заменить и корзину, так как для нажатия педали потребуются большие усилия.

Вилка сцепления

Вилка предназначена для выключения муфты при нажатии на педаль сцепления. Она перемещает выжимной подшипник и, как следствие, внутреннюю кромку пружины.

Вилка сцепленияВилка сцепления

Вилка предназначена для выключения сцепления при нажатии на педаль

Чаще всего при неисправной вилке сцепление становится невозможно выключить. Однако иногда оно продолжает со сбоями работать. Если сразу не заменить вилку, в дальнейшем придётся менять весь узел сцепления.

Выбор сцепление

При покупке нового комплекта сцепления для ВАЗ 2107 специалисты рекомендуют руководствоваться следующими критериями. При оценке ведомого диска:

  • поверхность накладок должна быть гладкой и однородной, без задиров, трещин и сколов;
  • все заклёпки на диске должны быть одинакового размера и находиться на равном расстоянии друг от друга;
  • на диске не должно быть масляных пятен;
  • в местах крепления накладок и пружин не должно быть люфта;
  • на изделии тем или иным способом должен быть нанесён фирменный логотип производителя.

При выборе корзины следует обратить внимание на следующие моменты:

  • кожух должен быть штампованным, без срезов и царапин;
  • поверхность диска должна быть ровной и однородной, без трещин и сколов;
  • клёпки должны быть одинаковыми и прочными.

Наиболее популярными являются следующие бренды.

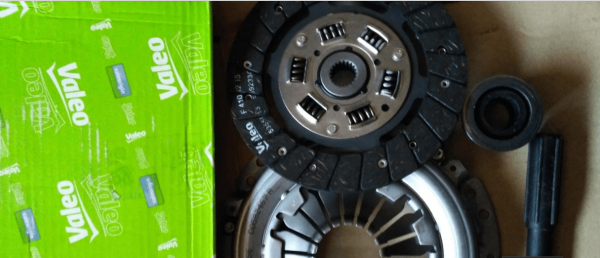

  1. Valeo (Франция), специализирующийся на производстве элементов тормозной системы превосходного качества. Характерными особенностями сцепления Valeo является мягкая работа с чётким моментом включения, надёжность, высокий ресурс (более 150 тыс. км пробега). Однако и стоит такое сцепление недёшево.Сцепление ValeoСцепление Valeo

    Сцепление Valeo отличается мягкой работой с чётким моментом включения

  2. Luk (Германия). По качеству сцепление Luk приближается к Valeo, но стоит немного дешевле. Отмечают хорошие демпфирующие свойства изделий Luk.
  3. Kraft (Германия). Однако производство сосредоточено в Турции. Сцепление Craft отличается мягкой работой без перегрева и надёжной защитой маховика.
  4. Sachs (Германия). Фирма специализируется на производстве деталей трансмиссии. Использование при изготовлении дисков сцепления безасбестовых накладок сделали Sachs в России очень популярной.

К выбору сцепления следует подходить комплексно и сделать выбор после осмотра изделия и советов специалистов.

Замена сцепления

Если сцепление начало пробуксовывать, его необходимо менять. Делать это удобнее на подъёмнике или эстакаде. В крайнем случае можно использовать домкрат с обязательными защитными упорами. Для замены потребуется:

  • стандартный набор отвёрток и гаечных ключей;
  • пассатижи;
  • чистая тряпка;
  • монтировка;
  • оправка.

Демонтаж коробки передач

При замене сцепления на ВАЗ 2107 КПП можно полностью не снимать, а лишь сдвинуть настолько, чтобы первичный вал вышел из зацепления с корзиной. Однако чаще всего коробка полностью демонтируется. Кроме удобства, это позволяет проверить состояние картера и сальников. Снимается КПП следующим образом:

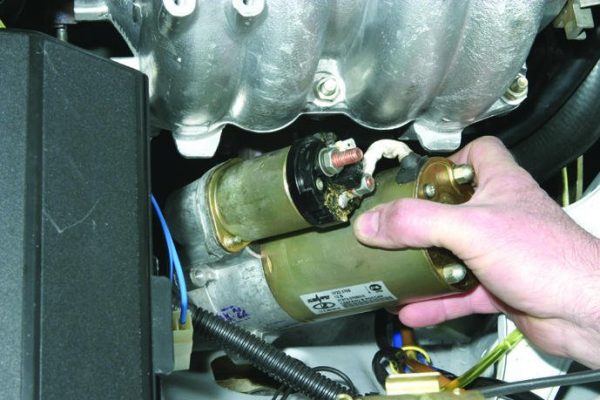

  1. Снимается стартер.СтартерСтартер

    Перед демонтажем КПП снимается стартер

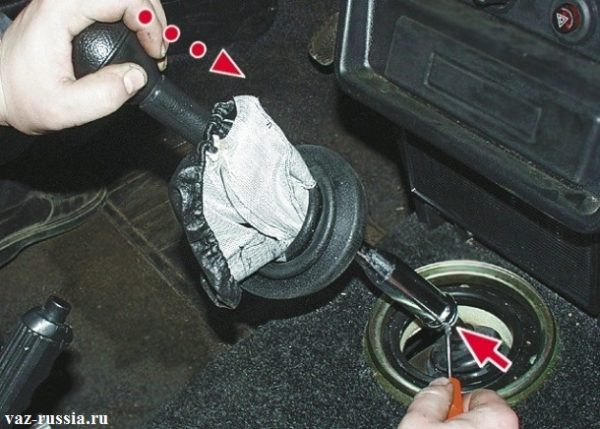

  2. Отсоединяется рычаг переключения скоростей.Рычаг переключения скоростейРычаг переключения скоростей

    Перед демонтажем коробки отсоединяется рычаг переключения скоростей

  3. Демонтируются крепления глушителя.

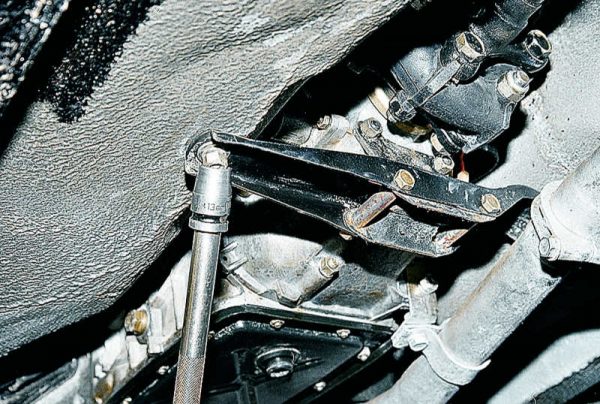

  4. Снимаются траверсы днища кузова.ТраверсыТраверсы

    При снятии КПП отсоединяются траверсы

Узнайте больше о КПП ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/kpp/kpp-vaz-2107–5-stupka-ustroystvo.html

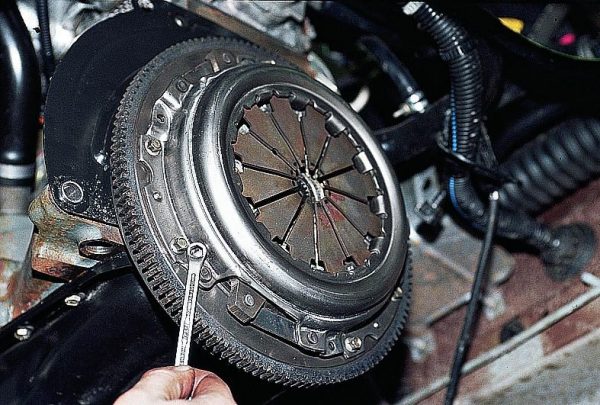

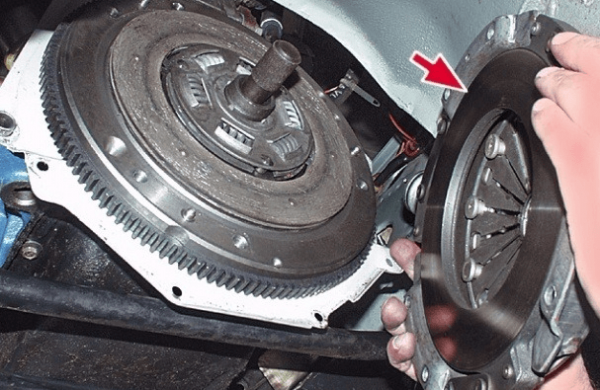

Снятие корзины с диском

После того демонтажа КПП снимается корзина с диском в следующем порядке.

  1. Маховик фиксируется от прокручивания монтировкой.
  2. Ключом на 13 откручиваются болты крепления корзиныКорзина сцепления ВАЗ 2107Корзина сцепления ВАЗ 2107

    Для снятия корзины ключом на 13 откручиваются болты её крепления

    .
  3. Корзина отодвигается монтировкой, и аккуратно вынимается диск.
  4. Корзина нажимается немного внутрь, затем выравнивается и вытаскивается наружу.

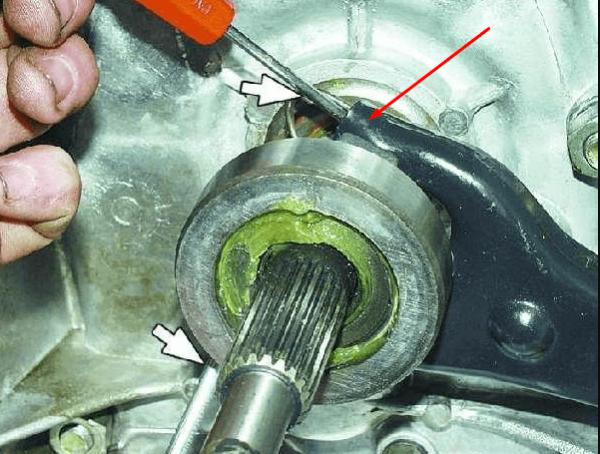

Снятие выжимного подшипника

После корзины снимается выжимной подшипник. Это делается следующим образом.

  1. Отвёрткой нажимают на усики вилки, входящей в зацепление с подшипником.Снятие выжимного подшипникаСнятие выжимного подшипника

    Для снятие выжимного подшипника нужно нажать на усики вилки

  2. Подшипник аккуратно вытягивают на себя вдоль шлицов первичного вала.Выжимной подшипник ВАЗ 2107Выжимной подшипник ВАЗ 2107

    Для снятия подшипник следует потянуть на себя вдоль вала

  3. Вытащив подшипник, разжимают концы стопорного кольца его крепления к вилке.Стопорное кольцо выжимного подшипникаСтопорное кольцо выжимного подшипника

    Выжимной подшипник крепится к вилке за счёт стопорного кольца

После снятия стопорное кольцо проверяется на предмет повреждений и, в случае необходимости, меняется на новое. Если кольцо, в отличие от подшипника, находится в хорошем состоянии, его можно повторно использовать с новым подшипником.

Установка корзины с диском

При снятом сцеплении и КПП обычно проверяют состояние всех открывшихся узлов и деталей. Зеркала дисков и маховика следует смазать обезжиривателем, а на шлицы вала — нанести смазку ШРУС-4. При монтаже корзины следует обратить внимание на следующие моменты.

  1. При установке корзины на маховик следует совместить центрующие отверстия кожуха со штырями маховика.Установка корзины на маховикУстановка корзины на маховик

    При установке корзины центрующие отверстия кожуха должны совпадать со штырями маховика

  2. Болты крепления следует затягивать по кругу равномерно, не больше одного оборота за проход. Момент затяжки болтов должен быть в пределах 19,1–30,9 Нм. Корзина закреплена правильно, если оправка после установки легко снимается.

При установке диска он вставляется в корзину выступающей частью.

Установка диска в корзинуУстановка диска в корзину

Диск на корзину ставится выступающей частью

При монтаже диска для его центрирования используется специальная оправка, удерживающая диск в нужном положении.

ОправкаОправка

Для центрирования диска применяется специальная оправка

Порядок установки корзины с диском следующий.

  1. В отверстие маховика вводится оправка.Установка ведомого дискаУстановка ведомого диска

    В отверстие маховика вводится оправка для центрирования диска

  2. Надевается новый ведомый диск.
  3. Устанавливается корзина, наживляются болты.
  4. Болты равномерно и постепенно затягиваются по кругу.

Установка выжимного подшипника

При установке нового выжимного подшипника выполняются следующие действия.

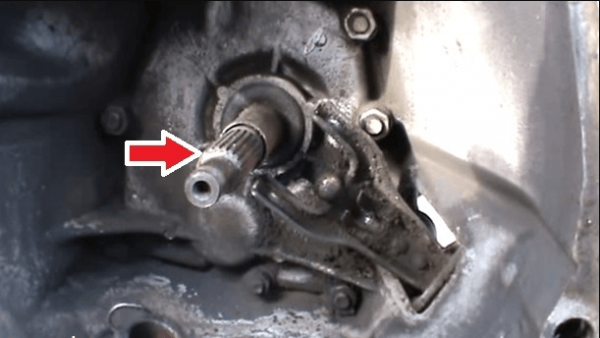

  1. На шлицевую поверхность первичного вала наносят смазку «Литол-24».Шлицевая часть первичного валаШлицевая часть первичного вала

    Шлицевая часть первичного вала смазывается «Литол-24»

  2. Одной рукой подшипник надевают на вал, другой рукой выставляют вилку сцепления.
  3. Подшипник толкают до упора, пока он не зафиксируется в усиках вилки.

Правильно установленный выжимной подшипник при нажатии на него рукой будет двигать вилку сцепления.

Видео: установка выжимного подшипника

Установка КПП

Перед установкой КПП нужно вынуть оправку и сдвинуть картер в сторону двигателя. Затем:

  1. Закручиваются нижние болты.
  2. На место устанавливается рычаг передней подвески.
  3. Динамометрическим ключом осуществляется затяжка.

Установка вилки сцепления

Вилка должна входить под прижимную пружину на ступице выжимного подшипника. При установке рекомендуется пользоваться крючком, загнутым на конце не более чем на 5 мм. Таким инструментом легко поддевать вилку сверху и направлять её движение для установки под стопорное кольцо выжимного подшипника. В результате лапки вилки должны оказаться между эти кольцом и ступицей.

Самодельный крючок из проволокиСамодельный крючок из проволоки

Самодельный крючок из проволоки поможет установить вилку сцепления

Читайте о регулировке подшипника ступицы ВАЗ-2107: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/zamena-stupichnogo-podshipnika-vaz-2107.html

Замена шланга сцепления

Изношенный или повреждённый шланг сцепления приводит к утечке жидкости из системы гидропривода, затрудняет переключение передач. Заменить его очень просто.

  1. Из системы гидропривода сцепления сливается вся жидкость.
  2. Отсоединяется и отодвигается в сторону расширительный бачок.
  3. Ключами на 13 и 17 отворачивается соединительная гайка трубопровода сцепления у резинового шланга.Замена шланга сцепленияЗамена шланга сцепления

    Гайка трубопровода отворачивается ключами на 13 и 17

  4. С кронштейна снимается скоба и скидывается конец шланга.
  5. Ключом на 17 под автомобилем от рабочего цилиндра откручивается фиксатор шланга. Шланг полностью снимается.
  6. Установка нового шланга производится в обратном порядке.
  7. В бачок сцепления заливается новая жидкость, затем прокачивается гидропривод.

Повреждение или износ шланга сцепления можно определить по следующим признакам.

  1. При полном выжима педали сцепления автомобиль начинает трясти.
  2. Педаль сцепления после выжима не возвращается в исходное положение.
  3. На концах шланга сцепления появляются следы жидкости.
  4. После стоянки под машиной образуется мокрое пятно или небольшая лужа.

Таким образом, заменить сцепление автомобиля ВАЗ 2107 довольно просто. Для этого потребуется новый комплект сцепления, стандартный набор инструментов и последовательное выполнение инструкций профессионалов.

как поменять сцепление ВАЗ 2110 своими руками

Сцепление на ВАЗ 2110 является ответственным узлом в устройстве трансмиссии. Если просто, именно сцепление отвечает за создание максимально плавного перехода крутящего момента от коленчатого вала на коробку передач, а также обеспечивает возможность «мягкого» переключения передач.

В случае появления каких-либо проблем в работе этого узла необходим незамедлительный ремонт его составляющих либо замена сцепления в целом. Далее мы рассмотрим, в каких случаях необходима замена, как заменить сцепление ВАЗ 2110 самостоятельно, какой комплект лучше выбрать и т.д.

Читайте в этой статье

Сцепление ВАЗ 2110: основные составляющие и признаки неисправности

Сцепление ВАЗ 2110 однодисковое имеет центральную нажимную пружину, работа привода осуществляется посредством троса, кожух крепиться к маховику и к нажимному диску.  Если коротко, можно выделить такие элементы:

  • картер с крышкой и опорными плоскостями, посредством которых узел сцепления крепится к раме;
  • кожух;
  • нажимной и ведомый диск, маховик и вилка выключения;
  • выжимной подшипник, отключающий сцепление с муфтой;
  • провод троса, идущий к педали.

Что касается поломок, основные неисправности сцепления ВАЗ 2110 связаны с его износом. Однако существует много других причин возникновения неисправности сцепления:

  • ведет сцепление, то есть имеет место деформация ведомого диска, поломка фрикционных накладок, деформация нажимного диска, проблемы с тросом и др.;
  • не полное включение сцепления (пробуксовка) — пригорание или износ фрикционных накладок, появление масляного налета на поверхности дисков и маховика, заедание привода и т.д;
  • при нормально работающем сцеплении наблюдаются рывки – заедание в приводе, повреждение или деформация нажимного диска и др.;
  • при выключении заметно появление шумов – выход из стоя подшипника выключения;

Так или иначе, при неисправном сцеплении водитель не может нормально управлять автомобилем, передачи переключаются с трудом, сцепление буксует, пропадает тяга и т.д. Решение – замена отдельных компонентов или всего узла в целом.

Кстати, если сцепление не сильно изношено, замена только вышедших из строя компонентов в ряде случаев позволяет заметно сэкономить. Например, установка диска сцепления обойдется дешевле, чем замена корзины сцепления и диска в сборе. Как правило, после дефектовки часто проводят замену только изношенных деталей сцепления (например, меняют только диск сцепления ВАЗ или выжимной подшипник).

Однако если состояние узла оставляет желать лучшего, отмечен комплексный выход из строя основных его составляющих (корзина сцепления ВАЗ, выжимной подшипник, ведомый шкив и др.), тогда это четко указывает на то, что лучше заменить сцепление полностью. Получается, все будет  напрямую зависеть от состояния узла.

  • Что касается подбора сцепления, на сегодняшний день на рынке представлены как оригинальные детали, так и альтернатива отечественным комплектам (импортные комплекты сцепления).  Как показывает практика, подбирая сцепление ВАЗ 2110, цена играет последнюю роль, так как важно приобрести качественное решение.

На деле, пятерка лучших комплектов:

  1. Kraft Tech (Турция) – детали способны хорошо охлаждаться и выводить самостоятельно продукты износа;
  2. LUK (Германия) — обладает свойством демпфирования вибраций, что максимально повышает комфорт;
  3. Valeo (Франция) – высокая надежность, мягкость и износостойкость;
  4. Sachs (Германия) — благодаря технологии производства выдерживает большие нагрузки в различных эксплуатационных условиях;
  5. ВИС (ВазИнтерСервис) – популярное отечественное решение, которое не уступает импортным аналогам по ряду показателей.

 Как поменять сцепление самостоятельно: последовательность выполняемых работ

Итак, замена сцепления на ВАЗ 2110 может быть выполнена силами специалистов или своими руками в условиях обычного гаража. Отметим, что процедура замены сцепления на ВАЗ 2110 не сложная. При наличии знаний и необходимого инструмента, ремонт и замену вполне можно провести самостоятельно.

Подготовительные работы по замене сцепления:

  1. новый комплект сцепления ВАЗ 2110;
  2. набор торцевых и гаечных ключей;
  3. отвертка, ломик, домкрат, кирпичи («козлы»).

Самостоятельная замена сцепления ВАЗ 2110:

  • ослабив болты крепления левого колеса, поднять переднюю часть автомобиля домкратом, подставить «козлы»;
  • сняв левое колесо, открутить два крепежных болта нижней шаровой опоры;
  • сняв с аккумулятора минусовую клемму и сняв разъем с ДМРВ, ослабить хомут крепления гофры к ДМРВ, извлечь корпус воздушного фильтрующего элемента автомобиля;
  • сняв тросик сцепления с вилкой сцепления, ослабить две крепежные гайки троса к скобе на коробке передач;
  • открутить крепежный болт МЗ к картеру коробки передач и первый крепежный болт самой коробки переключения передач;
  • ключом с головкой на «19» либо трубой-воротком открутить еще один крепежный болт коробки передач, ослабить крепежную гайку;
  • открутить верхний крепежный болт стартера и снять разъем с датчика скорости, открутить тросик спидометра;
  • снять продольную растяжку с рычагом; Открутить нижний крепежный болт крепления стартера и третий крепежный болт коробки передач (крепежная гайка КПП расположена в районе внутреннего шарнира равных угловых скоростей «ШРУСа»).
  • открутить два крепежных болта реактивной тяги;
  • ослабив гайку на хомуте тяги привода управления коробкой передач, снять ее с коробки;
  • после освобождения коробки передач от основных креплений, гаечным ключом, отсоединив несколько крепежных болтов и одну гайку, отсоединить агрегат от ДВС автомобиля.
  • открутить две гайки задней подушки, которая крепит КПП к ДВС автомобиля, демонтировать ее;
  • при демонтаже задней подушки необходимо подставить опору под ДВС автомобиля чтобы избежать опускания двигателя слишком низко, поскольку это может привести к отрыву шланги отопителя салона;
  • так же как и ДВС, поднять коробку передач автомобиля, заранее отодвинув ее от двигателя;
  • получив доступ к узлу для замены либо ремонта, выполнить необходимые операции по замене сцепления или его ремонту;
  • после проведенных работ по замене сцепления либо ремонту отдельных его составляющих (подшипник выключения, диск сцеплении, корзина сцепления ВАЗ, накладки и др.), детали устанавливают в обратном порядке
  • в процессе сборки важно не забывать затянуть крепежные винты КПП к ДВС;

Еще добавим, что после замены сцепления, необходимо сделать центровку диска.  После демонтажа картера сцепления, его необходимо осмотреть на предмет различных повреждений (трещины, изнашивание резьбы, ослабление «хватки» лап, удерживающих картер).

Общий объем ремонтных работ зависит от состояния агрегатов. Также отметим, что для установки диска и корзины сцепления необходимо воспользоваться имитатором первичного вала коробки передач.

Что в итоге

С учетом приведенной выше информации становится понятно, что сцепление ВАЗ 2110 представляет собой относительно простой в обслуживании узел. Это значит, что возникающие неисправности вполне возможно устранить самостоятельно. Основные сложности зачастую связаны только с демонтажем КПП.

Также отметим, что при выборе сцепления важно приобретать только качественные и оригинальные детали у поверенных поставщиков. Причина — на рынке имеется большое количество подделок известных брендов, причем не оригинальным может оказаться как готовый комплект известного производителя, так и детали по отдельности (корзина сцепления, диск, выжимной и т.д.).

Напоследок отметим, что параллельно замене сцепления опытные специалисты также рекомендуют выполнять замену масла в механической коробке передач, а также выполнять регулировку кулисы. В конечном итоге, комплексный подход позволяет получить четкую и плавную работу КПП, что значительно повышает комфорт при эксплуатации  автомобиля с механической коробкой передач.



Читайте также

Замена выжимного подшипника сцепления на ВАЗ 2107: инструкции и фото

Функционирование системы сцепления определяет качество работы автомобиля. А это значит, что работоспособности этого устройства следует уделить внимание, особенно, если во время езды вы заметили что-то неладное. Сегодня вы узнаете, как меняется выжимной подшипник сцепления ВАЗ 2107, что приготовить для замены и как правильно это сделать.

Автомобиль ВАЗ 2107Автомобиль ВАЗ 2107Автомобиль ВАЗ 2107

Содержание

[ Раскрыть]

[ Скрыть]

Диагностика неисправности

Как понять, что выжимной подшипник сцепления (далее — ВПС) уже отработал свой ресурс эксплуатации и его пора поменять? Этот вопрос интересует многих автовладельцев ВАЗ 2107. И не зря, ведь этот элемент хоть и можно назвать незначительным, но от него зависит многое.

Срок эксплуатации устройства сцепления на отечественных автомобилях зависит не столько от условий использования машины, сколько от ее пробега. Автовладельцу, который любит выжимать газ до упора и гонять по дорогам, нужно будет чаще менять элементы сцепления, чем водителю, предпочитающему размеренный способ езды.

Когда степень износа элементов сцепления подходит к точке не возврата, устройство начинает буксовать, если двигатель набирает обороты. Если регулярно ездить на таком сцеплении, то в будущем, а может даже и при следующей поездке, ведомый диск механизма перегреется, что не позволит водителю продолжить движение. И даже тронуться с места.

Вышедший из строя ВПС, отработавший свой ресурс эксплуатацииВышедший из строя ВПС, отработавший свой ресурс эксплуатацииВышедший из строя ВПС, отработавший свой ресурс эксплуатации

Помогите, у меня проблема! Где-то две недели назад у меня в машине (ВАЗ 2107) провалилась педаль сцепления! Сначала подумал, что «накрылся» тросик. Думал поменять, но потом увидел, что трос целый. Даже скажу больше — тросик в отличном состоянии. Тогда решил произвести регулировку штока. Сделав это, смог поездить еще примерно пять дней. Опять педаль провалилась, что делать, не подскажите?

И таких вопросов в Интернете сотни. Как вы поняли, мы плавно подводим тему к признакам неисправности системы сцепления. Каковы же признаки того, что выжимной подшипник механизма пришло время заменить? Их может быть несколько:

  • педаль сцепления проваливается в пол, хотя тросик в порядке;
  • во время езды при выжимании педали сцепления слышен небольшой скрежет;
  • первая передача не включается, соответственно, движение можно начать только со второй скорости;
  • во время езды появился какой-то шум, который пропадает при выжимании педали сцепления.
ВПС в месте установкиВПС в месте установкиВПС в месте установки

Если в вашем авто появился хоть один признак неисправности, то подошло время менять ВПС.

Как заменить?

Если вы понятия не имеете, что представляет собой ВПС или как выглядит диск сцепления, то доверьте работы по ремонту подшипника профессионалам. Если же вы думаете, что сможете справиться с этим, то предлагаем вам ознакомиться с нашим мануалом по ремонту авто.

Какой выбрать?

Выбор ВПС является первым пунктом, который необходимо выполнить, если вы решили произвести замену элемента.

В выборе элемента нет ничего сложного. На классические модели ВАЗ (2010 — 2107) устанавливается выжимной подшипник одного образца. Просто купите в автомагазине или на рынке соответствующую деталь, указав модель вашего транспортного средства. Чтобы вам было более понятно, как выглядит ВПС, можете посмотреть на нее на приведенном фото.

Загрузка ...Загрузка ... Загрузка ...

Что понадобится?

Что вам потребуется для замены ВПС:

  • непосредственно сам новый ВПС;
  • отвертка с плоским наконечником;
  • набор гаечных ключей;
  • смазка «Литол-24»;
  • домкрат в качестве опоры.

Пошаговая инструкция

ВПС находится в коробке передач, в частности — там, где агрегат соединяется с механизмом сцепления.

  1. Поэтому для начала вам нужно произвести демонтаж коробки переключения передач. Отметим, демонтировать ее полностью не обязательно, достаточно будет отодвинуть от сцепления. От КПП нужно отсоединить карданный вал, который крепится при помощи трех болтов.
  2. Когда болты откручены, КПП можно отсоединить от блока цилиндров вместе с картером сцепления. Далее, вам нужно открутить поперечную часть опоры ДВС от корпуса 2107. Открутив гайки, можно снять агрегат. Таким образом, с одной стороны ваш агрегат будет висеть на трубе глушителя, а с противоположной стороны поставьте КПП на опоры. Для этого можно использовать домкрат.
  3. Когда агрегат КПП демонтирован, вы получаете доступ к корзине механизма. Вам необходимо открутить шесть болтов, которые крепят корзину к маховику. Чтобы отвести корзину, можно использовать отвертку, но следите за тем, чтобы маховик оставался в одном положении.
  4. Сделав это, вы увидите подшипник, который крепится к вилке механизма при помощи пружин. Возьмите подготовленную отвертку и отведите пружины в стороны.
  5. Когда пружины разведены, ВПС нужно потянуть вдоль ведомого вала механизма на себя. Это делается для того, чтобы снять элемент.
  6. После этого, когда ВПС демонтирован, концы пружинки, которая крепила его к вилке КПП, можно разжать. Если вы заметили, что износился не только выжимной подшипник, но и пружинка, то ее также лучше заменить.
  7. Монтаж элемента происходит в порядке, обратном снятию. Обратите внимание, непосредственно перед монтажом ВПС шлицевую часть первичного вала следует промазать смазкой, к примеру «Литолом-24». Это делается для того, чтобы в будущем избежать появления неисправностей непосредственно со шлицевой частью. Учтите, что смазывается она недостаточно, в результате чего трение между элементами растет, от чего детали выходят из строя раньше.

На этом технические работы по замене элемента завершены. Если вы не уверены, что сможете справиться с таким видом ремонтных работ, то лучше доверьте это дело специалистам: придется заплатить немного денег, но вы будете уверены в качестве.

Видео от Алексея Романова «Замена ВПС на автомобилях ВАЗ 2101-2107»

В этом видео показан процесс замены ВПС в автомобилях ВАЗ 2101-2107.

Отправить ответ

avatar
  Подписаться
Уведомление о
