Как снять шкив коленвала – как открутить демпферный и обычный, момент затяжки, есть ли смысл использовать алюминиевый

Содержание

Снимаем шкив коленвала | АВТОСТУК.РУ

При проведение ремонтных работ с двигателем и с околодвигательными деталями, приходится снимать шкив с коленвала, например, для замены шкива или для замены уплотнительных сальников при утечке моторного масла. Казалось бы, простая задача, но с демонтажом шкива с коленчатого вала возникают трудности и не так легко его снять. Поэтому в этой статье рассмотрим, способ, как это можно быстро сделать.

Содержание статьи:

  1. Почему трудно снять шкив?
  2. Как открутить шкив коленвала?
  3. Снятие шкива.
  4. Как правильно установить шкив?
  5. Видео.



Почему трудно снять шкив

№1. В зависимости от конструкции двигателя марки и модели автомобиля, сложность демонтажа шкива бывает разной. В некоторых машинах есть много места для комфортного проведения ремонтных работы, в некоторых — очень мало свободного места. Элементы конструкции шкива закрывают шкив.

как снять шкив коленвала
По строению шкивы тоже бывают разные, есть 2 вида:
  • обычные;
  • демпферные.

У демпферных шкивов в конструкции есть доп внешнее кольцо с резинкой, которое поглощает вибрации, микроколебания.

Перед тем, как начать снимать шкив, надо ослабить натяжные гайки-болты, снять ремень генератора и гидроусилителя (ГУР).



№2. В заводской сборке, шкив сажается на коленчатый вал двигателя, прижимается болтом или гайкой и затягивается с большой силой сжатия. Таким образом, заводская сборка очень крепкая. Поэтому, если ни разу не снимали шкив, то демонтировать в первый раз будет сложнее.

Кроме затяжки с максимально допустимой силой специальным динамометрическим ключом, в процессе эксплуатации, двигатель сильно нагревается, резьбовое соединение еще сильнее затягивается и прикипает. А снаружи воздействуют внешние факторы, из-за которых резьбовое соединение может подвергаться коррозии.

Некоторые модели двигателей не ремонтируются, они одноразовые. Это, например: 1AZ-FSE, 3UZ-FSE. Каждый силовой агрегат было подробно рассмотрен.



№3. Если выключить сцепление, коленвал ДВС можно свободно проворачивать гаечным ключом. Поэтому, чтобы открутить гайку шкива коленвала, надо застопорить вал от проворачивания. Если при нажатии сцепления, скорости не переключаются, значит оно не рабочее. Возможно в систему попал воздух. В этом случае надо прокачать сцепление.

Почему в шкивах делают спец технологические отверстия? В автомастерских для фиксирования вала есть специальное приспособление, которое надо закрутить к шкиву болтами и застопорить вал.

Если нет спец устройства для фиксации вал, которое прикручивается к шкиву, то надо поставить хорошие противооткатные устройства под колеса автомобиля и поставить 4 передачу на КПП.

Или, третий вариант — упирать в зубья маховика монтировку и фиксировать коленчатый вал от проворачивания во время откручивания гайки шкива.

Еще вариант, в отверстие шкива вставить штырь, а об штырь и второй упор установить монтировку, как на этом рисунке. снять шкив коленвала ваз





Как открутить шкив коленвала

В зависимости от конструкции коленвала, шкив крепится к нему или гайкой, или болтом. На автомобилях с задним приводом, в основном, шкив крепится гайкой.как снять шкив Двигатели некоторых заднеприводных автомобилей можно завести специальной рукояткой, для которой сделаны специальные выступы для зацепления рукоятки. Эту рукоятку называют еще «кривой ключ», а зацепление для этого ключа называют храповиком.

Гайка крепления шкива устанавливается размером на 36 или 38 мм под ключ. Используют торцевой ключ. Ключ усиливают путем приваривания длинной ручки или надевают трубку для увеличения «плеча».



Как открутить гайку шкива:
  1. Поставить авто на яму или эстакаду.
  2. Поднять ручной стояночный тормоз.
  3. Включить 4 скорость на КПП, поставить упоры под колеса.
  4. Не сильно постучать по граням гайки.
  5. Накинуть торцевой ключ, удлинить его трубой и сорвать прикипевшую гайку.



Если гайка шкива не откручивается:
  1. Перевести ручку коробки на нейтралку.
  2. Скинуть свечные провода со свеч, чтобы не завелся мотор.
  3. Надеть торцовый ключ на гайку и удлинить ее трубой. Ключ накинуть таким образом, чтоб труба упиралась в землю или лонжерон машины с правой стороны для исключения поворота шкива по часовой стрелке.
  4. Делаем пару коротких резких поворотов ключа замка зажигания для включения стартера. Стартер начнет вращать маховик, маховик коленвал, а шкив зафиксирован ключом. В этом случае, обычно прикипевшая гайка быстро «отходит».





Шкив коленвала автомобилей с передним приводом, в основном, крепится болтом. Для снятия шкива коленчатого вала переднеприводной машины, надо действовать в таком порядке:
  1. Домкратом поднять переднюю правую сторону авто. Подложить козелок, пенек или пару колес с дисками.
  2. Снять колесо.
  3. Демонтировать и снять воздушный фильтр с корпусом.
  4. Снять защитный кожух.
  5. Ослабить натяжитель ремня и снять ремень генератора.
  6. Для фиксации коленвала надо снять в картере сцепления заглушку, после чего вставить в отверстие монтировку и упереть его между зубьями маховика.
  7. Теперь надо надеть торцовой ключ, удлинить его трубой и резко пытаться провернуть против часовой стрелки. Главной сорвать прикипевший болт шкива.

Если не получается сорвать с места болт, то используем метод откручивания стартером. Этот метод приведен выше.

Полезный совет от слесарей, повидавших многое: использовать растворитель или ВД-40, или подобное средства от образования ржавчин. После того, как побрызгали на резьбу (если шкив крепится гайкой), минут 15 надо подождать, потом пробовать отворачивать. Если болт, то на резьбу нанести это средство не просто, хотя вокруг болта побрызгать, возможно через микрощели жидкость пройдет и раскоксует соединение.





Снятие шкива

Открутить болт или гайку крепления — это только пол дела. Дальше надо вытащить шкив с вала. Так просто руками шкив не снимется, если не его посадочное гнездо не раздолбано. Кроме того, шкив плотно сажается на вал, то он еще фиксируется от проворота шпонкой.

Существуют специальные съемники для снятия шкива с вала. Бывают механические и гидравлические съемники.

Конструкция механического съемника проста. Обычно имеет три лапки, которыми надо зацепить сам шкив, а центральный стержень упереть в вал. После чего, надо вращать стержень, лапки будут выпрямляться и тянуть на себя шкив. как снять шкив без съемника

Бывают съемники еще проще, которые можно сделать своими руками. самодельный съемник для шкиваЕсли нет съемного устройства для шкива, то можно использовать монтировки. Если один человек снимает, то по очереди, с каждой стороны отодвигая по чуть-чуть, чтобы не было перекоса. Если два, то одновременно с разных сторон резким движением выпрессовывают шкив с коленвала.

Бывает и такое, что при использовании съемника, стенки пазов шкива не выдерживают и откалываются. Поэтому, при использовании монтировок, зацеплять их надо как можно ближе к валу.



Установка шкива на коленвал

Для того, чтобы обратно установить шкив на коленвал ДВС, надо проверить посадочные места. Если есть заусенцы, задиры, удалить их наждачным камнем. Если старый шкив легко сажается на вал, то такой шкив не пригоден. Он должен сидеть плотно, насаживаться с определенным усилием. Перед установкой шкива, для уменьшения трения, надо смазать маслом или литолом.





Видео

В этом видео полезные советы, как открутить гайку крепления шкива к коленчатому валу автомобильного мотора.

Вариант откручивания болта шкива коленвала поликлиновым ремнем.

Как снять шкив коленвала на ВАЗ (2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115).

How to remove the crankshaft pulley bolt. Болтовое соединение.

Как затянуть шкив коленчатого вала очень быстро.

Снимает шкив коленвала на автомобиле Honda (Хонда) без спец ключа.

Автор публикации

15 Комментарии: 23Публикации: 322Регистрация: 04-03-2016

Как открутить и снять шкив коленвала. Возможные проблемы.

Когда-нибудь каждый автолюбитель, привыкший делать всё своими руками, сталкивается с необходимостью демонтажа шкива коленчатого вала. Чаще всего это связано с заменой уплотнительных сальников, которые со временем стареют, трескаются и начинают пропускать масло. Для опытного моториста снять шкив коленвала не представляет особой сложности, однако, как показывают форумы в Интернете, рядовые автомобилисты, решившие сэкономить деньги, часто встречаются здесь с большими трудностями.

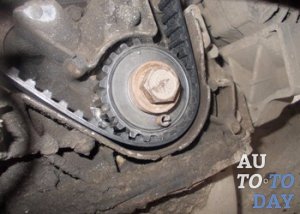

Так выглядит шкив коленвала

Что мешает снимать шкив коленвала?

Содержание статьи

В инструкции по эксплуатации автомобиля и руководству по ремонту процедура демонтажа коленчатого вала, включая снятие шкива, описывается красиво и немногословно, и кажется, что это легко выполнить. Но на деле всё оказывается не так просто. Причин тому несколько:

  1. Неудобное для проведения работ расположение шкива в моторном отсеке. Он скрыт за генератором и подход к нему ограничен элементами конструкции кузова. Шкивы бывают обычные и демпферные, которые имеют дополнительное внешнее кольцо с резиновым уплотнителем для поглощения вибрации. Чтобы добраться до элементов крепления шкива, нужно ослабить натяжные болты и снять ремни генератора и гидроусилителя. И даже после этого при выполнении демонтажных работ следует соблюдать особую осторожность в приложении сил, чтобы случайно не повредить окружающие близкорасположенные детали и лакокрасочное кузовное покрытие.
  2. При установке на заводе шкив коленвала зажимается болтом или гайкой с высокой силой сжатия, чтобы обеспечить надёжное крепление. В процессе работы двигателя правая резьба крепления способствует дальнейшему усилению зажима. Высокая температура и действие окружающей среды с течением времени усугубляют этот процесс посредством коксования масла и коррозии металла. В результате крепёжная гайка или болт прочно прилипает к корпусу шкива, и сорвать это сцепление металлов без знания специальных способов не просто.
  3. При выключении сцепления коленчатый вал свободно проворачивается с посредством любого гаечного ключа. Поэтому, прежде чем как открутить шкив коленвала, следует решить вопрос надёжной фиксации его положения, чтобы исключить проворачивание при откручивании гайки. В мастерских для этого используют специальные приспособления, которые прикручиваются болтами к шкиву в технологические отверстия и создают надёжный упор против проворачивания. При отсутствии таких приспособлений данную проблему можно решить установкой надёжных упоров под колёса и постановкой 4-й скорости механической коробки передач. Можно также зафиксировать маховик коленвала, упирая в его зубья или отверстия монтировку.

Как открутить шкив коленвала?

Снятие шкива. Откручиваем гайку

Шкив может закрепляться на конце коленвала посредством силового болта или гайки. Гайка встречается у большинства заднеприводных машин. У неё могут быть специальные выступы для зацепления с ручкой «кривого стартера», так называемый «храповик». Для срыва гайки мастера на СТО применяют торцовый ключ на 36 или 38 с приваренной длинной ручкой и фиксирующее приспособление, надеваемое на шкив. А как открутить шкив коленвала, закрепленный гайкой, в домашних условиях? Для этого можно поступить следующим образом:

  • поставить машину на «яму» или эстакаду;
  • включить 4-ю передачу, чтобы исключить проворачивание коленчатого вала при откручивании гайки;
  • поднять ручку стояночного тормоза вверх до упора, чтобы исключить проворачивание колёс и продвижение автомобиля;
  • обстучать деревянным молотком грани крепёжной гайки;
  • используя торцовый ключ по размеру гайки и удлинитель ручки в виде металлической трубы, попытаться резким движением против часовой стрелки сдвинуть гайку с прикипевшего положения.
Видео: Как открутить гайку на шкиве колевала и заменить сальник

В случае успеха можно, изменяя положение головки ключа, постепенно выкрутить гайку до конца. Если эта попытка оказалась безуспешной, то можно применить следующий метод:

  • поставить ручку коробки передач в нейтральное положение;
  • снять колпачки со свеч зажигания, чтобы исключить искрообразование и запуск двигателя;
  • накинуть головку ключа на гайку и упереть конец рычага в землю или лонжерон так, чтобы шкив не мог провернуться вправо;
  • кратковременным включением зажигания придать коленвалу импульс вращения. Обычно одна или две попытки запуска помогают гайке сойти с места, и далее она легко откручивается ключом.

У большинства переднеприводных машин шкив закрепляется болтом. Перед тем как снять шкив коленвала, затянутый болтом, следует выполнить следующие операции:

  • приподнять правую часть машины спереди и установить её на козелок или пенёк, демонтировать колесо;
  • убрать блок воздушного фильтра, защитный кожух, ослабить и удалить приводной ремень электрогенератора, устранить все детали, которые препятствуют свободному доступу к шкиву;
  • чтобы застопорить коленчатый вал, нужно снять заглушку в картере сцепления и вставить в отверстие монтировку, уперев его в зубья маховика;
  • накинув на болт головку ключа, с помощью удлинителя рычага приложить несколько резких усилий в направлении левого вращения, чтобы сорвать болт с начального положения. В основном попытки завершаются успешно. При неудаче можно попробовать метод, приведенный выше для откручивания гайки, с кратковременным запуском стартера.

Следует иметь в виду и опыт простого народа, который позволяет снизить сцепление гайки и болта со шкивом. Если заранее смазать болт или гайку уксусной эссенцией, тормозной жидкостью или смазкой типа WD, то они откручиваются легче. Здесь находится информация о том где находится и как проверить датчик коленвала.

Как снять шкив коленвала

После откручивания крепления нужно снять шкив. Он плотно сидит на ступице и фиксируется шпонкой, поэтому просто стянуть его с вала рукой не удастся. Лучше всего использовать для этого специальный съёмник, который имеет две лапки, захватывающие края шкива и центральный закручивающийся винтовой упор, упираемый в ось вала. При отсутствии съёмника можно использовать для этого монтировки, которыми нужно равномерно поддевать шкив с противоположных сторон, прилагая усилия в направлении от вала.

Точку приложения силы нужно стараться выбирать максимально приближённую к валу. Перед тем как снять шкив коленвала, можно аккуратно обстучать его деревянным молотком, чтобы устранить возможный перекос. Следует соблюдать особую осторожность, чтобы не деформировать фиксирующую шпонку и паз. Обратную установку шкива на вал следует производить после обработки установочных мест солидолом, чтобы не прилагать больших усилий приводящих к перекосу.

Как снять и открутить шкив коленвала на ВАЗ-2114 – Taxi Bolt

Часто при ремонте автомобиля необходимо снять шкив коленвала ВАЗ 2114. Опытный автомобилист выполняет эту операцию за четверть часа, а вот начинающий сталкивается порой со множеством проблем при снятии. В статье дана подробная инструкция, как снять шкив коленчатого вала ВАЗ 2114, а также видео, в котором можно увидеть процесс снятия.

Демонтаж шкива коленвала выполняется по разным причинам.

Шкив коленчатого вала

Чаще всего его приходится снимать при замене ремня ГРМ или замене уплотнительных сальников коленвала. Обычно ремень меняется либо согласно регламенту, либо с выявлением дефектов, требующих его замены. Сальники меняются при возникновении масляных подтеков из-за износа изделий.

На ВАЗ 2114 шкив коленвала крепится с помощью болта. Во время снятия возникает проблема при откручивании крепежного болта. Во-первых, к нему неудобно добираться.

Во-вторых, на заводе его всегда очень сильно закручивают, чтобы он не открутился в дороге. Если крепежный элемент открутится во время движения, это может привести к дорогостоящему ремонту. Во время эксплуатации благодаря правой резьбе затяжка усиливается.

Кроме того, имеет место коксование и прикипание детали. Таким образом, иногда болт очень тяжело сорвать.

Инструменты

Для успешного выполнения демонтажа шкива коленвала ВАЗ 2114 и замены расходников следует приготовить следующие инструменты:

  • стандартный набор ключей;
  • домкрат;
  • опору или пенек;
  • торцевую головку;
  • удлинитель;
  • съемник для шкива;
  • монтировку, отвертки.

Работы удобнее проводить на подъемнике или канаве для осмотра.

Этапы работы

Для того чтобы снять шкив коленвала на ВАЗ 2114, нужно демонтировать некоторые детали и узлы. Весь процесс снятия диска коленчатого вала состоит из следующих шагов:

  1. Сначала для демонтажа ремня генератора нужно выкрутить стопорный болт и ослабить болт натяжения.
  2. Далее необходимо поднять перед машины и демонтировать правое переднее колесо.
  3. В верхней части моторного отсека ВАЗ 2114 следует снять воздушный фильтр, грязевой щиток мотора.
  4. Далее снимаем ремень генератора.
  5. Чтобы зафиксировать маховик от проворачивания, нужно открыть заглушку с боковой стороны сцепления ВАЗ 2114. Затем вставить отвертку или монтировку в открывшийся проем между зубьями маховика.

    Фиксируем маховик и откручиваем болт

  6. Далее переходим к откручиванию крепления. Чтобы легче было открутить, нужно на резьбовое соединение нанести специальные жидкости, которые разъедают коррозию. Для этого подойдет специальная смазка WD, тормозная жидкость, уксусная эссенция.
  7. Затем накидывается головка ключа и с помощью рычага проворачивается против  хода часовой стрелки так, чтобы сорвать болт со своего первоначального положения.

    Надеваем головку на болт

  8. Если открутить крепежный элемент руками не удалось, можно воспользоваться стартером.

    Откручиваем болт крепления

  9. Упереть рычаг, идущий от головки, в лонжерон или в пол по ходу движения вала, а затем провернуть стартер несколько раз, придав коленчатому валу импульс вращения.
  10. Открутив крепежный элемент, нужно снять шкив коленвала. Он удерживается шпонкой и так просто его трудно снять. Можно воспользоваться специальным приспособлением с лапками, которые охватывают края диска.
  11. При отсутствии съемника можно воспользоваться монтировками или отвертками, вставив их между коленвалом и шкивом с каждой стороны, постепенно сдвигая снимаемую деталь от вала. Точку прикосновения следует выбирать ближе к коленчатому валу.
  12. Перед снятием диска желательно обстучать деревянным молотком, чтобы избежать возможного перекоса. Демонтировать деталь следует аккуратно, чтобы не повредить шпонку и паз.

После выполнения необходимой замены при обратной установке шкива коленвала посадочные места следует обработать солидолом, чтобы детали надевались без усилий. Таким образом, можно избежать перекосов.

 Загрузка …

Видео «Замена сальника коленчатого вала на автомобиле ВАЗ»

None Была ли эта статья полезна?

Статья была полезнаПожалуйста, поделитесьинформацией с друзьями

А вот эта запись переполнена страданиями)И виновник мучений шпонка, соединяющая шкив коленвала с шестерней (трубочка такая). Суть в том что отверстие под шпонку в аллюминиевой шестерне постепенно увеличивалось. Шпонка начала болтаться все сильнее и сильнее.

В итоге терял я шпонку столько раз, что не счесть. В один день даже 4 раза она вывалилась. Потом я сделал супершпонку) фото прилагается.

Продержалась она достаточно долго, однако всему приходит конец)Когда в очередной раз машина перестала тянуть, я понял что снова нужно пачкать руки. Увидев, что от супершпонки остался только винтик, который чудом застрял в шестерне, я психанул. взял и приварил болт М6, который кстати в отверстии уже спокойно болтался.

Так я покатался еще немного и болт срезало. В итоге я снял ремень грм, шестерню, которая тоже немного подмяла свою шпонку, высверлил еще одно отверстие в шестерне и шкиву. Отрезал две новые шпонки из хорошего металла, вварил их в шкив и собрал все это дело.

Фото приспособления для снятия гайки шкива коленвала, mikrob.ru

Скажу, что данная конструкция прожила бы долго, но я все же решил все это поменять. На ростовском купил: две шпонки по 20р, шестерню — 80р и шкив — 450р.

Опять скидывал ремень грм, чтобы снять старую шестерню. Поставил новье и остался доволен)

Супершпонка)

Фото шкива коленвала, skygarage.ru

комплект старый и новый

И немного прибрал в гараже)

А вот так выглядел гараж два года назад) обжил я его отлично, хоть жить переезжай)

Фото шкива коленвала, skygarage.ru

Цена вопроса: 570 ₽

Шкив — это деталь, внешне похожая на диск, которая принимает энергию вращения от коленчатого вала и отправляет ее другим компонентам через систему ремней. Он передает крутящий момент, а также механическую мощность на генератор. Как только вы приняли решение заменить ремень ГРМ или сальник коленвала, знайте, что вам придется снять шкив. В этой статье мы поговорим о правильном, удобном и простом способе, как можно это сделать. Кстати, если вы удалены от ближайшего магазина автозапчастей, то рекомендуем тщательно подойти к выбору нового шкива.

Если цель вашей работы – его замена, а как известно на одной модели авто шкив может быть представлен в двух или более разновидностях, то будет весьма неприятно, разобрав узел, выяснить, что нужно возвращаться в магазин и менять запчасть.

самодельный съемник для шкива

Прислушайтесь к советам бывалых автомехаников и при обратной сборке составляющих закрутите новый болт, заменив им старый.

С какими проблемами можно столкнуться

Есть вероятность не сразу заметить под капотом автомобиля характерную дисковую деталь. Также доступ к ней может быть затруднен. Будет сложно зафиксировать вал. От длительного времени места стыков крепежных элементов “прикипят” и придется использовать специальные жидкости.

Статья по теме: Как заменить цепь ГРМ в гаражных условиях

Чтобы пошагово выполнить все необходимые действия вам потребуются следующие инструменты:

  • ударный гайковерт;
  • комплект съемников;
  • домкрат;
  • набор гаечных ключей или другие инструменты для удаления болтов;
  • наличие смотровой ямы.

Основные этапы работ

Как может показаться на первый взгляд, предстоящая работа не очень сложная, главное понимать, что придется сделать.

как снять шкив без съемника

  • Первым делом находим доступ к шкиву, чтобы можно было подлезть ключом или трещеткой.
  • Если ключом болт не открутится, то его можно попробовать сорвать с помощью стартера.
  • Как вариант, всегда можно использовать специальные съемные устройства.

Теперь обо всем этом более подробно.

Поиск шкива

Очевидно, что самое первое ваше действие – найти месторасположение шкива коленчатого вала в двигателе. Как правило, он находится справа от вас, реже с водительской стороны. Иногда он может прятаться в нижней передней части двигателя.

Начинать его поиски нужно с осмотра места за генератором. Скорее всего в нижней части моторного отсека вы увидите, что-то напоминающее диск. Это и будет искомая деталь.

Подготовительные работы для удобного доступа к необходимым узлам

Нужно быть готовым к тому, что в зависимости от модели автомобиля, вам придется снять бачок с охлаждающей жидкостью, блок воздушного фильтра, возможно, радиатор и почти всегда колесо. Довольно часто начинать такие работы приходиться именно снятием правого колеса. Также необходимо знать месторасположение катушки зажигания.

Как стартерам открутить болт шкива коленвала

Основная проблема будет в том, чтобы зафиксировать вал, так как его вращение совпадает с резьбой болта. На заднеприводных автомобилях семейства Лада шкив фиксируется гайкой (элемент известен, как храповик, из-за уступа для кривого стартера), на переднеприводных болтом.

Если в вашем арсенале нет специального инструмента для снятия болта, то выполнить эту работу вам будет непросто. Вал придется стопорить с помощью довольно длинного гаечного ключа, который упираться в твердый пол. Размеры головки в зависимости от марки транспорта, как правило варьируются в пределах от 14 до 38.

В некоторых моделях транспортных средств эту функцию можно выполнить, закрутив в специальное гнездо предназначенный для этого болт. Отключаем провода зажигания или достаем предохранитель на бензонасос, чтобы случайно не завести двигатель. Под колеса необходимо подложить специальные башмаки, бруски или любые другие предметы, которые полностью исключат движение автомобиля.

Всех зрителей, помощников и просто друзей отводим в безопасную зону. Сами отправляем ручку коробки передач на четвертую скорость и молниеносным движение поворачиваем ключ зажигания. Не получилось с первого раза, пробуем еще. Пока болт не провернется.

На фото - болт шкива коленвала, lll-c.com

После удачной попытки идем за съемником и принимаемся за сам шкив. Откручиваем его против часовой стрелки. Если вы счастливый обладатель автомобиля Honda, то для вас существует специальный ½ -дюймовый держатель, который существенно облегчит работу. Он доступен для покупки во многих интернет-магазинах.

Выполнять данную операцию ключом зажигания не рекомендуется, на некоторых автомобилях семейства Mazda, так как собрать узел обратно будет довольно сложно. Также ни в коем случае не допускайте проворачивания вала в сторону противоположную вращению.

Снимаем шкив с помощью съемников

Когда болты удалены, вы можете теперь снять шкив коленчатого вала. Для этого снимите крышку ГРМ, чтобы получить полную свободу действий, например, замена ремня ГРМ или уплотнений.

На фото - болт шкива коленвала, lll-c.com

После удаления болта, можно приниматься за шкив и это будет непросто. В первую очередь придется снять ремень. Для этого нужно освободить стопорный болт генератора, после повернуть натяжной. Ремень ослабнет и можно будет его удалить. Возможно вам будет неудобно работать из-за ремня гидроусилителя руля. Тогда ослабляем и его.

Последний штрих работы это поиск болта фиксирующего шкив. Почти всегда он найдется если заглянуть под машину рядом с правым колесом. Идем за пневмогайковертом, снимаем колесо.

Ударный пистолет будет отличным инструментом для удаления упрямого болта шкива коленчатого вала. Также опытным путем было установлено, что динамометрический ключ является полезным инструментом для его правильной фиксации.

На фото - болт шкива коленвала, lll-c.com

Необходимо соблюдать все меры предосторожности, прежде чем поднять и зафиксировать переднюю часть вашего автомобиля. Далее нас ждет новый этап — снятие ступицы шкива с вала. Она плотно зафиксирована шпонкой. Для этого  необходим комплект недорогих съемников.

Возьмите шток, несколько раз вверните его в основную часть съемника и защелкните его в концевой части, чтобы он давил на него. Следующий шаг — сделать то же самое на другом конце, чтобы он давил на коленчатый вал.

В обычном автомобиле возможно вы заметите 4 маленьких отверстия с резьбой, что является преимуществом, так как в них можно вставить болты. Как только сборка съемника будет подготовлена, наденьте его, достаньте один болт с гайкой и вверните его в маленькое отверстие. После этого вверните другой болт в отверстие на противоположной стороне.

На фото - болт шкива коленвала, lll-c.com

Теперь, когда у вас оба отверстия плотно прижаты, возьмите гнездо и закрепите его, используя гаечный ключ, и продолжайте поворачивать его, пока он не оторвется. Проскальзывание может привести к смещению между центральной ступицей и приводным кольцом. Как следствие появится колебание шкива коленчатого вала. Это может привести к преждевременному износу.

Никогда не используйте съемник челюстного типа, чтобы снять шкив коленчатого вала вашего автомобиля. Использование этого инструмента даст только разрыв резинового уплотнительного кольца через натяжение внешнего края шкива коленчатого вала. Используйте только рекомендуемый инструмент для снятия шкива, чтобы устранить давление, сконцентрированное на резиновом кольце.

Что делать если болт не откручивается — советы экспертов

Для комфортной работы житель Северной Америки обработает все стыки деталей спреем Powerlube, механик с просторов СНГ воспользуется WD-40, в крайнем случае тормозной жидкостью. Если не помогло, то осторожно попробовать его нагреть.

Видео по снятию шкива на автомобилях различных производителей

Теперь давайте поговорим о конкретных марках и методе, который способен решить проблему снятия детали. Автомобиль ВАЗ В данном ролике автомеханикам без проблем удалось открутить болт, а вот сам шкив снять не удалось и пришлось высверливать отверстия. Рекомендуем взять данный способ всем на вооружение.

Автомобиль Форд Здесь эксперт рассказывает о сложности с демферном варианте. Обращает внимание на работу со съемником.

Автомобиль Рено Автослесарь делится тонкостями фиксации коленвала. Использует ключ на 18 и старую отвертку.

На фото - гайка шкива коленвала, faqnissan.ru

Автомобиль Хонда Запись рассказывает о вращении вала в противоположную сторону: не так, как у большинства авто. Также автор показывает нам самодельное приспособление для работы.

Автомобиль Шевроле Узнаем об отсутствии возможности застопорить вал. Оператор нашел выход из положения, используя ремень.

Автомобиль Мазда Как в случае с Шевроле, используется ремень. Для большего восприятия зрителем ситуация смоделирована на рабочем верстаке.

На фото - как отвернуть болт шкива коленвала, sc-finec.ru

Заключение: Теперь, когда мы обсудили, как снять шкив коленчатого вала в вашем автомобиле, мы надеемся, что вы сможете сделать это самостоятельно. С проверенными инструментами вы можете разобрать все что угодно. Просто следуйте этому пошаговому руководству, когда в следующий раз вы будете недовольны высокой стоимость ремонта машины в автосервисе. Вам больше не нужно искать механика, чтобы сделать эту работу за вас.

Однажды каждый автовладелец сталкивается с задачей, которую не удается решить без предварительной подготовки. Одна из них — снятие шкива коленвала.

Как открутить шкив коленвалаКак правило, сложности связаны с демонтажем и установкой новых манжет, которые деформируются и перестают выполнять свои функции. В итоге появляется течь масла, которую приходится устранять. Для опытного автовладельца демонтировать шкив коленвала — не проблема. Другое дело — новички, которые только познают азы ремонта автомобиля.

Что нужно чтобы снять шкив коленвала?

Если открыть мануал по технической эксплуатации машины, процедура ремонта описана кратко, а сам алгоритм прост и легко реализуем. Но это на первый взгляд. На практике работы занимают немало времени. Здесь стоит выделить ряд сложностей.

Шкив находится в подкапотном пространстве, где не к каждому элементу имеется доступ. Как правило, необходимая деталь «спрятана» за генератором и элементами кузовной части. Чтобы получить доступ к узлу, часто требуется послабление натяжных болтов, а также демонтаж ремней ГУР и генератора. Но даже после этого снятие шкива коленвала занимает немало времени.

Фиксация интересующей детали (еще на заводе) производится с применением гайки или болта. При этом протяжка происходит с максимальным моментом (для обеспечения плотной фиксации). В период последующей эксплуатации гайка зажимается еще больше.

На фото - как отвернуть болт шкива коленвала, sc-finec.ru

Кроме того, действие окружающих факторов и повышенный температурный режим приводят к появлению ржавчины и к коксованию масла. В итоге болт или удерживающая гайка буквально «прикипают» к кожуху шкива. При этом «сорвать» деталь с первого раза не всегда удается.

Перед тем как открутить болт шкива коленвала, стоит разобраться с фиксацией самого шкива на коленчатом валу. В противном случае выкрутить гайку не получится. На сервисе используют специальные устройства, а в условиях гаража достаточно поставить подпорки под колеса, и перевести рычаг КПП в позицию четвертой скорости. Еще один вариант — фиксация маховика путем упора в его отверстия или зубчатую часть монтировки.

Как демонтировать шкив коленвала?

После того как вы разобрались с потенциальными сложностями демонтажа, можно приступать к работе. Как правило, фиксация шкива производится с помощью гайки (на машинах с задним приводом) или болта. Наибольшие проблемы возникают именно с первым вариантом крепежа.

На фото - как отвернуть болт шкива коленвала, sc-finec.ru

Шкив коленвала крепиться гайкойВ крепежных гайках зачастую предусмотрены подъемы, обеспечивающие возможность зацепиться за «храповик». В условиях сервиса мастера используют торцевые ключи на «тридцать восемь» или «тридцать шесть». Чтобы ускорить процесс скручивания применяется удлиненная ручка и специальное устройство для фиксации, которое надевается на шкив. Но как открутить шкив коленвала, когда доступа к специальному инструменту нет?

В такой ситуации действуйте так:

На фото - как отвернуть болт шкива коленвала, sc-finec.ru

  • Загоняйте машину на подходящее место (это может быть эстакада или яма).
  • Переводите ручку КПП в позицию четвертой скорости (обеспечивает фиксацию коленвала).
  • Поднимайте ручник в крайнее положение (во избежание случайного перемещения автомобиля).
  • Берите торцевой ключ (под размер крепежной гайки), устанавливайте дополнительное «колено» (подойдет и металлическая труба), после чего попытайтесь сорвать болт. Многие задают вопрос, в какую сторону откручивать болт шкива коленвала. Здесь ответ однозначен — только против часовой стрелки.

Не удалось сорвать шкив коленвала, что делать?

Если сорвать крепление удалось, открутить гайку до конца не составляет труда. Но так происходит не всегда. При негативном стечении обстоятельств используйте иную методику:

  • Ставьте авто на нейтралку.
  • Демонтируйте колпачки (установлены на свечах). Это делается во избежание случайного пуска мотора.
  • Набрасывайте ключ на гайку шкива, после чего упирайте край рычага в лонжерон (землю). Главная цель в этом случае — исключить прокручивание шкива.
  • Крутните кратковременно стартером что придаст требуемый импульс. Как правило, одного или двух прокручиваний достаточно для срыва гайки. Дальше можно продолжать работу с помощью ключа.

Как отмечалось выше, на многих машинах с передним приводом фиксация шкива производится с помощью болта. В этом случае алгоритм должен быть следующим:

1. Поднимайте транспортное средство с правой стороны, после чего ставьте под кузов какую-либо подставку (для надежности). Это может быть кусок бревна.

На фото - как отвернуть болт шкива коленвала, sc-finec.ru

2. Демонтируйте воздушный фильтр, корпус, а далее послабляйте и убирайте приводной ремень электрического генератора. Убирайте все узлы, которые ограничивают доступ шкива.

3. Для фиксации коленвала, демонтируйте заглушку в картере сцепления и устанавливайте в проем что-нибудь металлическое, например монтажку. Другой стороной упирайте инструмент в зубцы.

4. Наденьте на болт головку ключа, а далее с помощью удлинителя делайте несколько рывков влево. Это необходимо, чтобы хотя бы сорвать болт с первоначальной позиции.

Фото - как открутить болт шкива коленвала, calibra-club.ru

В основном попытки оказываются удачными. Если же это не помогло, применяйте методику, которая описана немногим выше (с пуском стартера).

Чтобы помочь себе с выкручиванием гайки (болта) обработайте его с помощью WD-40. В этом случае скрутить болт (гайку) будет проще. После завершения работ остается снять шкив с помощью специального съемника или монтировки.

Смотрите видео, как открутить болт шкива коленвала.

В последнем случае используйте точки для опоры, которые максимально приближены к валу. Выполняя данную процедуру соблюдайте осторожность, чтобы исключить деформацию паза и шпонки. Удачи на дорогах и конечно же без поломок.

Фото - как открутить болт шкива коленвала, calibra-club.ru

голос, средний:

out of 5).

Loading…

Фото - как открутить болт шкива коленвала, calibra-club.ru

Источники:

Как открутить шкив коленвала, в какую сторону откручивать (закручивать) болт

Шкив — это деталь, внешне похожая на диск, которая принимает энергию вращения от коленчатого вала и отправляет ее другим компонентам через систему ремней. Он передает крутящий момент, а также механическую мощность на генератор.

Содержание статьи:

Как только вы приняли решение заменить ремень ГРМ или сальник коленвала, знайте, что вам придется снять шкив. В этой статье мы поговорим о правильном, удобном и простом способе, как можно это сделать. Кстати, если вы удалены от ближайшего магазина автозапчастей, то рекомендуем тщательно подойти к выбору нового шкива.

Если цель вашей работы – его замена, а как известно на одной модели авто шкив может быть представлен в двух или более разновидностях, то будет весьма неприятно, разобрав узел, выяснить, что нужно возвращаться в магазин и менять запчасть.

Прислушайтесь к советам бывалых автомехаников и при обратной сборке составляющих закрутите новый болт, заменив им старый.

С какими проблемами можно столкнуться

Есть вероятность не сразу заметить под капотом автомобиля характерную дисковую деталь. Также доступ к ней может быть затруднен. Будет сложно зафиксировать вал. От длительного времени места стыков крепежных элементов “прикипят” и придется использовать специальные жидкости.

Статья по теме: Как заменить цепь ГРМ в гаражных условиях

Чтобы пошагово выполнить все необходимые действия вам потребуются следующие инструменты:

  • ударный гайковерт;
  • комплект съемников;
  • домкрат;
  • набор гаечных ключей или другие инструменты для удаления болтов;
  • наличие смотровой ямы.

Основные этапы работ

Как может показаться на первый взгляд, предстоящая работа не очень сложная, главное понимать, что придется сделать.

  • Первым делом находим доступ к шкиву, чтобы можно было подлезть ключом или трещеткой.
  • Если ключом болт не открутится, то его можно попробовать сорвать с помощью стартера.
  • Как вариант, всегда можно использовать специальные съемные устройства.

Теперь обо всем этом более подробно.

Поиск шкива

Очевидно, что самое первое ваше действие – найти месторасположение шкива коленчатого вала в двигателе. Как правило, он находится справа от вас, реже с водительской стороны. Иногда он может прятаться в нижней передней части двигателя.

Начинать его поиски нужно с осмотра места за генератором. Скорее всего в нижней части моторного отсека вы увидите, что-то напоминающее диск. Это и будет искомая деталь.

Подготовительные работы для удобного доступа к необходимым узлам

Нужно быть готовым к тому, что в зависимости от модели автомобиля, вам придется снять бачок с охлаждающей жидкостью, блок воздушного фильтра, возможно, радиатор и почти всегда колесо.

Довольно часто начинать такие работы приходиться именно снятием правого колеса. Также необходимо знать месторасположение катушки зажигания.

Как стартерам открутить болт шкива коленвала

Основная проблема будет в том, чтобы зафиксировать вал, так как его вращение совпадает с резьбой болта.

На заднеприводных автомобилях семейства Лада шкив фиксируется гайкой (элемент известен, как храповик, из-за уступа для кривого стартера), на переднеприводных болтом.

Если в вашем арсенале нет специального инструмента для снятия болта, то выполнить эту работу вам будет непросто. Вал придется стопорить с помощью довольно длинного гаечного ключа, который упираться в твердый пол. Размеры головки в зависимости от марки транспорта, как правило варьируются в пределах от 14 до 38.

В некоторых моделях транспортных средств эту функцию можно выполнить, закрутив в специальное гнездо предназначенный для этого болт. Отключаем провода зажигания или достаем предохранитель на бензонасос, чтобы случайно не завести двигатель. Под колеса необходимо подложить специальные башмаки, бруски или любые другие предметы, которые полностью исключат движение автомобиля.

Всех зрителей, помощников и просто друзей отводим в безопасную зону. Сами отправляем ручку коробки передач на четвертую скорость и молниеносным движение поворачиваем ключ зажигания. Не получилось с первого раза, пробуем еще. Пока болт не провернется.

После удачной попытки идем за съемником и принимаемся за сам шкив. Откручиваем его против часовой стрелки. Если вы счастливый обладатель автомобиля Honda, то для вас существует специальный ½ -дюймовый держатель, который существенно облегчит работу. Он доступен для покупки во многих интернет-магазинах.

Выполнять данную операцию ключом зажигания не рекомендуется, на некоторых автомобилях семейства Mazda, так как собрать узел обратно будет довольно сложно. Также ни в коем случае не допускайте проворачивания вала в сторону противоположную вращению.

Снимаем шкив с помощью съемников

Когда болты удалены, вы можете теперь снять шкив коленчатого вала. Для этого снимите крышку ГРМ, чтобы получить полную свободу действий, например, замена ремня ГРМ или уплотнений.

После удаления болта, можно приниматься за шкив и это будет непросто. В первую очередь придется снять ремень. Для этого нужно освободить стопорный болт генератора, после повернуть натяжной. Ремень ослабнет и можно будет его удалить. Возможно вам будет неудобно работать из-за ремня гидроусилителя руля. Тогда ослабляем и его.

Последний штрих работы это поиск болта фиксирующего шкив. Почти всегда он найдется если заглянуть под машину рядом с правым колесом. Идем за пневмогайковертом, снимаем колесо.

Ударный пистолет будет отличным инструментом для удаления упрямого болта шкива коленчатого вала. Также опытным путем было установлено, что динамометрический ключ является полезным инструментом для его правильной фиксации.

Необходимо соблюдать все меры предосторожности, прежде чем поднять и зафиксировать переднюю часть вашего автомобиля.

Далее нас ждет новый этап — снятие ступицы шкива с вала. Она плотно зафиксирована шпонкой. Для этого  необходим комплект недорогих съемников.

Возьмите шток, несколько раз вверните его в основную часть съемника и защелкните его в концевой части, чтобы он давил на него. Следующий шаг — сделать то же самое на другом конце, чтобы он давил на коленчатый вал.

В обычном автомобиле возможно вы заметите 4 маленьких отверстия с резьбой, что является преимуществом, так как в них можно вставить болты. Как только сборка съемника будет подготовлена, наденьте его, достаньте один болт с гайкой и вверните его в маленькое отверстие. После этого вверните другой болт в отверстие на противоположной стороне.

Теперь, когда у вас оба отверстия плотно прижаты, возьмите гнездо и закрепите его, используя гаечный ключ, и продолжайте поворачивать его, пока он не оторвется.

Проскальзывание может привести к смещению между центральной ступицей и приводным кольцом. Как следствие появится колебание шкива коленчатого вала. Это может привести к преждевременному износу.

Никогда не используйте съемник челюстного типа, чтобы снять шкив коленчатого вала вашего автомобиля. Использование этого инструмента даст только разрыв резинового уплотнительного кольца через натяжение внешнего края шкива коленчатого вала. Используйте только рекомендуемый инструмент для снятия шкива, чтобы устранить давление, сконцентрированное на резиновом кольце.

Что делать если болт не откручивается — советы экспертов

Для комфортной работы житель Северной Америки обработает все стыки деталей спреем Powerlube, механик с просторов СНГ воспользуется WD-40, в крайнем случае тормозной жидкостью.

Если не помогло, то осторожно попробовать его нагреть.

Видео по снятию шкива на автомобилях различных производителей

Теперь давайте поговорим о конкретных марках и методе, который способен решить проблему снятия детали.

Автомобиль ВАЗ

В данном ролике автомеханикам без проблем удалось открутить болт, а вот сам шкив снять не удалось и пришлось высверливать отверстия. Рекомендуем взять данный способ всем на вооружение.

Автомобиль Форд

Здесь эксперт рассказывает о сложности с демферном варианте. Обращает внимание на работу со съемником.

Автомобиль Рено

Автослесарь делится тонкостями фиксации коленвала. Использует ключ на 18 и старую отвертку.

Автомобиль Хонда

Запись рассказывает о вращении вала в противоположную сторону: не так, как у большинства авто. Также автор показывает нам самодельное приспособление для работы.

Автомобиль Шевроле

Узнаем об отсутствии возможности застопорить вал. Оператор нашел выход из положения, используя ремень.

Автомобиль Мазда

Как в случае с Шевроле, используется ремень. Для большего восприятия зрителем ситуация смоделирована на рабочем верстаке.

Заключение: Теперь, когда мы обсудили, как снять шкив коленчатого вала в вашем автомобиле, мы надеемся, что вы сможете сделать это самостоятельно. С проверенными инструментами вы можете разобрать все что угодно.

Просто следуйте этому пошаговому руководству, когда в следующий раз вы будете недовольны высокой стоимость ремонта машины в автосервисе. Вам больше не нужно искать механика, чтобы сделать эту работу за вас.

Как снять шкив коленвала своими руками

Каждый автолюбитель прекрасно знает, что большинство поломок и технических операций можно выполнить самостоятельно, сэкономив при этом хорошие деньги. В данной статье мы поговорим о том, как снять шкив коленвала без обращения в сервисный центр. Детально рассмотрим все нюансы, разберём основные проблемы и методы их решения.

Как снять шкив коленвала

Где находится шкив коленвала



Шкив коленвала скрывается за генератором. В нижней части моторного отсека размещён диск, который плотно зафиксирован на валу сцепления, он и является шкивом. По конструкции этот сегмент разделяется на два вида: обычные или с демпфером. Последние имеют дополнительное внешнее массивное кольцо с резиновой прокладкой, что обеспечивает улучшенное поглощение вибрации. На первый взгляд процедура может показаться абсолютно простой. Однако есть несколько нюансов.

Необходимо зафиксировать коленвал так, чтобы он не вращался. Высокая сила сжатия крепёжных элементов также доставляет немало хлопот. При установке болт шкива закручивается с достаточно большим усилием. Чтобы он самопроизвольно не откручивался, степень зажатия постепенно увеличивается в процессе работы силового агрегата. Такая система крепления обуславливается необходимостью повышенной надёжности фиксации гаек. Ведь при случайном отвинчивании может произойти серьёзная поломка, из-за которой не избежать дорогостоящего ремонта.

Как открутить гайку шкива в заднеприводных моделях

Откручивание шкива -гайки, болта коленвала

Шкив удерживается гайкой, которая размещена на конце коленчатого вала. Такое конструктивное решение представлено во всех заднеприводных автомобилях ВАЗ в моделях от 2101 до 2107, «Нива» и т. п. Этот крепёжный элемент также называют храповиком из-за наличия уступа для кривого стартера.



Для максимального удобства выполнения данной работы рекомендуется поместить машину над смотровой ямой. Для фиксации коленчатого вала нужно поставить КПП в положение 4-й передачи и включить ручной тормоз. В процессе работы нам потребуются такие инструменты:

  • Торцевой или накладной ключ на 38 или 36, в зависимости от крепёжного узла.

  • Удлинитель рычага. Это может быть монтировка или отрезок трубы, который позволит облегчить процесс, увеличив эффективность ваших усилий.

Если открутить гайку с помощью рычага не получается, делаем следующее:

  • Снимаем насвечники, а ключ с рычагом устанавливаем так, чтобы его конец упёрся в пол, предотвращая вращательные операции.

  • Затем нужно подать кратковременный импульс на деталь. Для этого поворачиваем ключ в замке зажигания.

Гайка должна сдвинуться если не с первой, так со второй попытки. После этого её легко можно будет открутить с помощью обычного ключа.

Как открутить болт шкива в переднеприводных моделях

Как открутить болт шкива коленвала

Болт в качестве крепёжного элемента шкива коленвала используется в машинах с передним приводом. В таких моделях блок размещается перпендикулярно оси автомобиля. В отличие от демонтажа гайки в заднеприводных модификация, данный метод требует больше времени из-за необходимости снятия дополнительных деталей. Для выполнения работ нужно подготовить следующие инструменты:

  • Домкрат и дополнительный опорный элемент, вполне подойдёт пенёк.

  • Стандартный набор автомобильных инструментов.

  • Торцовую головку, размер которой подбирается в соответствии с габаритами болта.

  • Также понадобится удлинительный рычаг для облегчения работы.

Как демонтировать шкив коленвала

Вышеописанные операции являются наиболее сложными, все последующие этапы можно выполнить без особых усилий. При этом все этапы необходимо проводить максимально аккуратно, дабы не повредить важные сегменты автомобиля. Чтобы снять шкив коленвала, нужно выполнить ряд дополнительных операций. Они включают демонтаж сопутствующих узлов и деталей.

Как демонтировать шкив коленвала

  • Сначала необходимо освободить стопорный болт и ослабить натяжной. Это позволит легко демонтировать генератора.

  • После выполнения этих манипуляций поднимаем переднюю часть машины и снимаем правое переднее колесо.

  • В верхней моторной части нужно демонтировать воздушный фильтр и грязевой щиток мотора. Чтобы зафиксировать коленчатый вал в одном положении, откройте заглушку на боке сцепления и в образовавшийся проём вставьте монтировку. Подойдёт любой другой рычаг, способный заклинить зубья маховика.

  • Теперь можно приступить к решению самой основной задачи — откручивание болта шкива. На крепёжный элемент надеваем инструмент соответствующего размера с усилительным рычагом.

Многих интересует, какая резьба на шкиве коленвала. Ответ прост, откручивается болт или гайка против часовой стрелки.

Снимаем шкив коленвала с помощью народных методов

Снимаем шкив коленвала

Если резьбовое соединение не поддаётся, его можно открутить с минимальными усилиями с помощью специальных жидкостей. Существует ряд активных смесей, разъедающих коррозию и сглаживающих трущиеся поверхности. Достаточно эффективными и наиболее распространённым считаются специальные масла серии «WD». Также можно применять уксус или тормозную жидкость.

Помимо откручивания крепёжных сегментов, могут возникнуть проблемы со снятием самой детали. Демонтировать шкив можно при помощи монтировки, достаточно осторожно поддевая его поочерёдно с разных сторон. В самых безнадёжных случаях используются специальные съёмники. Они представляют собой шпильку с гайкой, имеющей несколько захватов.

Шкив коленвала - как его заменить самому?

Шкив коленвала Многие автовладельцы, которые хоть раз проводили ремонт своего «железного любимца» своими руками, точно сталкивались с такой проблемой – как с коленвала снять шкив. Да, сразу же конечно можно обратиться к инструкции, прочесть её и, вроде бы, пустяки эта самая процедура. А вот и нет. Только Вы пытаетесь открутить тот самый заветный болт, оказывается, что это пустяковое, казалось бы, дело совсем уж и не так просто осуществить. И абсолютно не ясно как зафиксировать коленчатый вал так, чтобы не было его вращения. Тут вырастает следом и вторая проблема – каким боком подлезть к этому самому болту? Достаточно хлопот доставляет сильная затяжка шкива коленвала и снять его становится всё сложнее. Применяя силу велика опасность повреждения многих близрасположенных деталей двигателя или кузовное покрытие.

Суть проблемы лежит в болте шкива коленвала, или гайке – это зависит от модели. Во время установки они закручиваются с огромным усилием. Это делается во избежание самопроизвольного раскручивания. Ведь если это произойдёт, то больших поломок не избежать, а следовательно придётся выложиться по полной на дорогостоящий ремонт. Болт или гайка со временем эксплуатации постепенно затягиваются и далее, а усугубляется это ещё и дополнительным коксовнием, коррозией и залипанием. При знании определённых приёмов и обладая специальными навыками, провести ремонт можно и за 10 минут. Далее мы рассмотрим как справиться с этими двумя задачами: гайкой и болтом шкива коленвала.

Где стоит шкив коленвала и как до него добраться?

Место нахождения шкива

Когда вы поднимаете крышку капота и бросаете взгляд на двигатель, то не сразу замечаете шкив коленвала, будь то демпферный или обычный. Он скрыт под генератором, но проследив за тем, куда пролегает ремень, вы увидите диск, что плотно зафиксирован ступицей на валу. Это и есть та самая деталь. Шкивы, как Вы уже поняли, бывают двух видов: обычные и демпферные, для второго варианта характерно наличие массивного кольца, что расположено снаружи и отделено от основания резиновой прокладкой, которая служит элементом, понижающим вибрацию детали. Внешняя кромка демпфера покрыта зубцами, которые нужны для работы датчика положения коленвала.

Для снятия шкива коленчатого вала, следует сначала освободить генераторный болт стопора, а после ослабить натяжной настолько, чтобы ремень слегка опустился и появилась возможность его снять. Следующим отсоединяем антифризовый бачок. При этом может помешать ремень рулевого гидроусилителя. Рядом со шкивом откручиваем болт на 14, который создаёт натяжение передачи гидроусилителя, и снимаем её. Остаётся последний шаг, преодолев который, мы выполним поставленную задачу. Ну и конечно же финальный рубеж самый сложный. Нужно открутить единственный болт, фиксирующий шкив. Подобраться к нему проще из под днища автомобиля со стороны правого переднего колеса. Задача выполнится без особых усилий при наличии пневматического гайковёрта.

Откручиваем гайку шкива коленвала

Шкив Если на конце коленчатого вала шкив удерживается гайкой, то это является прямым признаком двигателя классической компоновки заднеприводного автомобиля по типу ВАЗ моделей 2101-2107, Нива и подобных им. Эту гайка носит ещё и второе название – «храповик», ведь на неё могут иметься уступы для «кривого стартера».

Работу по снятию шкива коленвала рекомендуется проводить на смотровой яме. Коленвал необходимо зафиксировать включением на коробке четвёртой передачи и стояночным тормозом. Перед началом процедуры запаситесь следующими инструментами:

- накидным или торцовым ключами на 36-38;

- удлинителем рычага, пригодится и отрезок любой крепкой трубы.

Когда Вы уже находитесь в яме под автомобилем, откручивать гайку лучше пробовать максимально возможно длинным рычагом. Если же она не поддалась, то переключаем коробку передач на нейтралку и делаем следующее:

- снимаем насвечники;

- находясь в яме, устанавливаем ключ с рычагом таким образом, чтобы его конец упёрся в пол или лонжерон автомобиля по курсу вращения коленвала;

- поворачиваем ключ в замке зажигания и тем самым подаём краткий импульс.

Зачастую с первых попыток гайка поддаётся и далее её можно будет отвернуть обычным ключом. Не забудьте ослабить и снять генераторный ремень.

Почему трудно снять зубчатый шкив коленчатого вала?

Шкив Без наличия специального инструментария, достать болт, который держит зубчатый шкив коленвала, достаточно трудное занятие, ведь его резьба нарезана таким образом, что направление откручивания болта идентично крутящему моменту вала работающего двигателя. Но как бы парадоксально это ни звучало, но выход из положения кроется именно в этом.

Болт, что удерживает шкив коленвала, преобладает в двигателях переднеприводных автомобилей. В них расположение блока перпендикулярно автомобильной оси. В случае с болтом, в отличие от гайки, придётся постараться посильнее, ведь к болту подобраться будет посложнее. И для этого Вам следует подготовить вот что:

- домкрат;

- пенёк;

- торцовую головку соразмеряемую по размеру с болтом и удлинительный рычаг;

- автомобильные инструменты.

Шкив Бороздя просторы интернета и интересуясь у знакомых автолюбителей, многие желают пойти по неправильному пути наибольшего сопротивления, зато, как они думают по наиболее быстрому, а именно без предварительных подготовительных работ. Априори такие попытки увенчиваются полнейшим фиаско. Для правильного и наиболее безопасного извлечения шкива, следует проделать следующие действия:

- поднимите переднюю правую часть автомобиля и затем снимите колесо;

- установите автомобиль на пенёк;

- сверху возле капота снимите все детали, которые смогут воспрепятствовать доступу: воздушный фильтр и щиток грязевой защиты;

- далее снимите ремень генератора;

- для того, чтобы зафиксировать коленчатый вал, откройте заглушку блока сцепления и в образовавшееся отверстие вставьте монтировку, чтобы заклинить зубья маховика;

- на болт шкива под аркой колеса наденьте головку с рычагом удлинения;

- болт откручивайте против часовой стрелки.

При правильном выполнении вышеперечисленных манипуляций болт должен поддаться и его можно легко открутить. Если же такого не случилось, тогда ещё удлините рычаг. Если же и это не помогло, тогда на помощь придёт стартер, как было описано выше в случае с гайкой у заднеприводных автомобилей.

Шкив коленвала Полезно знать! Любое соединение на резьбе, даже если оно чрезмерно сильно затянуто, можно ослабить, не прилагая больших усилий. Просто достаточно знать и успешно применять народные автомобильные хитрости. Проблема снятия шкива коленвала сойдёт на нет, если Вы заранее смочите шапку гайки или болта тормозной жидкостью, маслом по типу «WD» или обычным столовым уксусом. Не лишним будет слегка постучать по граням головки.

Но отвинтив гайку или болт, Вы не всегда сможете просто снять шкив с вала, ибо он прочно на нём удерживается. Снять его можно используя монтировку. Достаточно аккуратно и равномерно поддевать его с разных сторон. Важно прикладывать усилия как можно ближе к самому валу. А если случай ну совсем уже безнадёжный и не помогает всё перечисленное, тогда придётся использовать специальный съёмник шкива коленчатого вала. Это специальное устройство в виде шпильки с гайкой, на которой имеются два или три захвата. Концы захватов закрепите за края шкива, а в центр вала уприте конец шпильки. Проворачивая съёмник по часовой стрелке, Вы постепенно стянете шкив с вала.

Но не будьте уверены в том, что коленвал вращается по часовой стрелке абсолютно во всех марках автомобилей. Например коленвал в некоторых моделях вращается в обратном направлении. Следовательно резьба гайки шкива будет уже не правой, а левой.

Даже если болт шкива коленвала снят, впереди много работы

Шкив Итак, шкив коленвала снят. Какие-то из описанных манипуляций да помогли и упрямые болт или гайка всё-таки поддались. Но, как Вы уже поняли – это ещё не конец пути и нужная деталь по щучьему велению не окажется в Ваших руках. Ступица располагается на валу очень плотно, в дополнение её ещё сдерживает шпонка, которая воспрепятствует её случайному соскальзыванию. Идеальным вариантом, как уже обговаривалось выше, послужит специальный съёмник шкива коленвала. Подойдёт даже самая недорогая модель. Он избавит Вас от затрат лишних усилий и времени. Снимать шкив нужно очень аккуратно, ведь можно повредить шпоночный паз, а это может привести к быстрому износу ступицы, ведь деталь уже будет сидеть не достаточно плотно.

Другой способ снятия тоже был кратко осмотрен нами выше. Если автомобильная монтировка не подходит из-за своих больших размеров, то можно использовать калёные инструменты от мотоцикла. Подойдут любые Г-образной формы. В данном случае помощь ещё кого-нибудь покрепче не будет излишней, ведь эта процедура отнимет у Вас больше сил, чем в случае применения специального съёмника. Перед тем как надевать новый шкив на вал, рекомендуем смазать место установки шпонки солидолом. Затем обстукайте шкив молотком по разным сторонам, предварительно положив на него гасящую прокладку из мягкого прорезиненного материала.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как снять шкив коленвала - снятие шкива коленвала

На сегодняшний день многие владельцы автомобилей предпочитают самостоятельно осуществлять профилактические и ремонтные работы, тем самым экономя свои денежные средства, которые необходимо было бы потратить на оплату труда сторонних специалистов. Есть работы, которые с первого раза выполнить достаточно просто, но чаще всего для успешного осуществления ремонта следует обладать определенным практическим опытом, подкрепленным наличием минимальной теоретической базы об устройстве автомобиля. Снять шкив коленвала самостоятельно в первый раз сложно, т.к. даже внимательное изучение соответствующего раздела инструкции по ТО машины не даст ответы на все вопросы, которые обязательно появятся у автолюбителя в процессе демонтажа. В данной статье речь будет идти о том, как снять шкив коленвала в гаражных условиях не прибегая к услугам специализированных станций ТО.

Типы шкивов коленчатого вала

Шкив может быть обычным или демпферным. Единственное различие между ними состоит в следующем: на поверхности демпферного шкива находится большое внешнее кольцо, отделенное от основной части детали резиновым уплотнителем, уменьшающим возникающую в процессе езды вибрацию.

Процесс демонтажа

Если знать некоторые технические тонкости, то замена шкива занимает не более 20 — 30 минут. В первую очередь следует выяснить, какой тип крепления используется для фиксации детали. В зависимости от типа мотора шкив может крепиться к коленвалу при помощи болта или гайки. Снятие шкива коленвала обязательно должно происходить с учетом типа крепления, т.к. наиболее сложная часть работы состоит именно в демонтаже крепежного элемента.

Снятие правого грязезащитного щитка

Снятие гайки. Гайка на шкиве коленвала встречается на классических моделях машин отечественного автомобилестроения. Для ее удаления транспортное средство рекомендуется установить над смотровой ямой, зафиксировать его противооткатными упорами, предварительно поставить авто на 4-ю передачу, тем самым обеспечить фиксацию коленчатого вала, включить ручной тормоз. В процессе работы вам понадобится:

  • ключ торцевой/накидной, имеющий размер зева от 36 до 38 мм;
  • кусок трубы, который будет работать удлинителем рычага.

Находясь в смотровой яме можно начинать откручивать гайку торцевым/накидным ключом, заблаговременно соединенным с удлинителем рычага. Нужно учитывать высокую вероятность того, что гайка в процессе эксплуатации транспортного средства может сильно прикипеть к своему посадочному месту, вследствие чего открутить ее описанным выше способом не получится. В таком случае необходимо будет предпринять такие действия:

  1. Установить коробку переключения передач на нейтральную позицию.
  2. Демонтировать насвечники и ремень генератора.
  3. Ключ с рычагом зафиксировать так, чтобы конец удлинителя можно было бы надежно упереть в пол смотровой ямы по ходу вращения коленвала.
  4. Осуществить подачу кратковременного импульса посредством быстрого поворота ключа зажигания.

Зачастую гайка начинает поддаваться уже после 2-х – 3-х таких манипуляций.

Удерживаем маховик от проворачивания и откручиваем крепление шкива

Снятие болта. Болт на коленвале встречается на переднеприводных транспортных средствах. При этом его снятие – это достаточно сложная процедура, потому что подобраться к болту можно только выполнив в приведенной ниже последовательности следующие работы:

  1. При помощи домкрата приподнять на необходимую высоту переднюю правую часть кузова автомобиля.
  2. Демонтировать переднее правое колесо.
  3. Установить кузов на специальные упоры, имеющие большое пятно контакта с поверхностью днища машины.
  4. Демонтировать защитный щиток мотора, ремень генераторной установки и воздушный фильтр.
  5. Для предотвращения вращения коленвала при помощи монтировки или любого другого подходящего предмета надежно застопорить маховое колесо.
  6. Открутить болт ключом, имеющим подходящую по размеру величину зева.

Шкив коленвала ВАЗ 2110 и зубчатый шкив

Во время проведения любых ремонтных работ в подкапотном пространстве следует соблюдать предельную внимательность. Необдуманные действия могут привести как к частичному повреждению или к полному выходу из строя некоторых деталей моторного отсека, так и к повреждению лакокрасочного слоя, нанесенного на кузов автомобиля.

Съемник

Удалив крепежный элемент можно приступать к снятию непосредственно шкива. Наиболее эффективно использовать для этих целей специализированные инструменты, так называемые «съемники». При помощи захватов, которые присутствуют на этих устройствах, инструмент надежно крепиться к краям шкива, после чего деталь достаточно просто удаляется со своего посадочного места.

Зубчатый шкив коленвала снят

После изучения описанных в статье действий даже неопытный водитель должен понять, как открутить шкив коленвала без привлечения сторонних специалистов.

Видео

Посмотрите, как правильно откручивать болт шкива коленвала:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
