Снятие заднего стеклоочистителя двери багажного отделения, замена мотор-редуктора стеклоочистителя
Примечание: каталожные номера деталей заднего стеклоочистителя см. здесь
Задний стеклоочиститель установлен на левой двери багажного отделения, под обшивкой. Очиститель состоит из мотор-редуктора, рычага и щётки. Электродвигатель очистителя – двухщеточный с возбуждением от постоянных магнитов.
Работу проводим при замене моторчика стеклоочистителя двери багажного отделения, а также при снятии наружной ручки и привода замков левой двери багажного отделения.

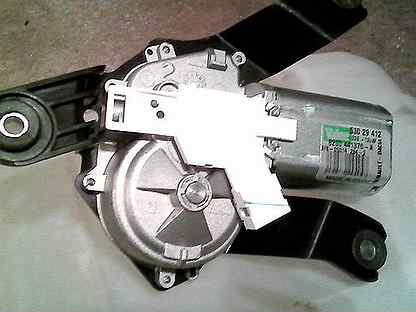

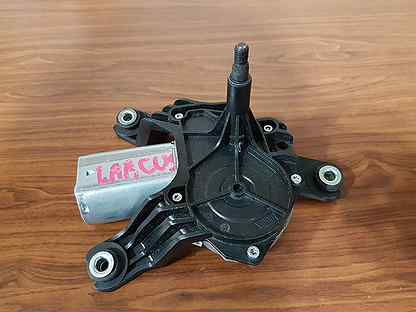

Очиститель стекла двери багажного отделения закреплен на внутренней панели левой двери тремя специальными одноразовыми заклепками, которые имеют свой каталожный номер.
Заклёпка моторчика заднего стеклоочистителя
В случае, если установка мотора после снятия планируется оригинальным способом (т.е. на заклёпках), то необходимо иметь как сами заклёпки, так и специальный инструмент для их установки.
Отсоединяем клемму провода от «минусового» вывода аккумулятора.
Снимаем обшивку двери багажника. (см. здесь)
Поднимаем защитный колпак, закрывающий гайку крепления рычага очистителя.
Накидным ключом «на 13» отворачиваем гайку крепления рычага…
…и снимаем рычаг со щеткой. Если рычаг не удается снять с валика очистителя, заворачиваем гайку, обратной стороной, на 3-4 оборота…
…и спрессовываем рычаг раздвижными пассатижами.
Отверткой нажимаем на фиксатор колодки проводов…
…и отсоединяем колодку от разъема мотор-редуктора.
Дрелью со сверлом диаметром 8 мм, высверливаем заклепки крепления очистителя и снимаем очиститель.
Перед установкой нового очистителя переставляем на него резиновые подушки со старого очистителя.
Для этого…
…вынимаем из подушки распорную втулку 1, а затем вынимаем подушку 2 из кронштейна очистителя.
Аналогично вынимаем другие две подушки. Вставляем подушки в кронштейн нового очистителя и вставляем в них распорные втулки.
При установке закрепить очиститель можно с помощью саморезов, или изготовив специальные шпильки. При креплении саморезами…
…устанавливаем очиститель на оставшиеся части заклепок…
…и заворачиваем подходящие саморезы с шайбами в отверстия заклепок. Если заклепки выпали или проворачиваются в панели двери, закрепляем очиститель шпильками. Для этого…
…выбиваем остатки заклепок из панели двери.
Берем три шпильки длиной около 100 мм с резьбой М6 (можно купить в любом строительном магазине или в автозапчастях).
Загибаем шпильки, как показано на фото, и наворачиваем на загнутый конец гайку на расстоянии 25 мм от конца шпильки.
Надеваем шайбу на конец шпильки с гайкой.
Заводим загнутый конец шпильки с гайкой за внутреннюю панель двери…
…вставляем загнутый конец шпильки в отверстие, в котором ранее была установлена заклепка, и в подушку очистителя.
Надев шайбу, заворачиваем и затягиваем гайку с резьбой М6 (лучше использовать самоконтрящуюся гайку) крепления очистителя.
Аналогично устанавливаем оставшиеся две шпильки крепления очистителя.
Для установки вала мотор-редуктора
в исходное положение подсоединяем
колодку проводов к мотор-редуктору.
Надев клемму провода на «минусовой»
вывод аккумуляторной батареи, включаем мотор-редуктор подрулевым переключателем, после чего выключаем
и дожидаемся остановки вала мотор
редуктора.
В этом положении устанавливаем рычаг щетки так, чтобы щетка
была расположена горизонтально и направлена к левой стороне автомобиля.
Видео
Задний дворник на ларгус
Примечание: каталожные номера деталей заднего стеклоочистителя см. здесь
Задний стеклоочиститель установлен на левой двери багажного отделения, под обшивкой. Очиститель состоит из мотор-редуктора, рычага и щётки. Электродвигатель очистителя – двухщеточный с возбуждением от постоянных магнитов.
Работу проводим при замене моторчика стеклоочистителя двери багажного отделения, а также при снятии наружной ручки и привода замков левой двери багажного отделения.
Очиститель стекла двери багажного отделения закреплен на внутренней панели левой двери тремя специальными одноразовыми заклепками, которые имеют свой каталожный номер.
Заклёпка моторчика заднего стеклоочистителя
В случае, если установка мотора после снятия планируется оригинальным способом (т.е. на заклёпках), то необходимо иметь как сами заклёпки, так и специальный инструмент для их установки. Поскольку у большинства автовладельцев данный инструмент отсутствует, а покупка его затратна, в данном разделе предложены два простых способа крепления стеклоочиистителя, не требующих специнструмента.
Отсоединяем клемму провода от «минусового» вывода аккумулятора.
Снимаем обшивку двери багажника. (см. здесь)
Поднимаем защитный колпак, закрывающий гайку крепления рычага очистителя.
Накидным ключом «на 13» отворачиваем гайку крепления рычага.
. и снимаем рычаг со щеткой. Если рычаг не удается снять с валика очистителя, заворачиваем гайку, обратной стороной, на 3-4 оборота.
. и спрессовываем рычаг раздвижными пассатижами.
Отверткой нажимаем на фиксатор колодки проводов.
. и отсоединяем колодку от разъема мотор-редуктора.
Дрелью со сверлом диаметром 8 мм, высверливаем заклепки крепления очистителя и снимаем очиститель.
Перед установкой нового очистителя переставляем на него резиновые подушки со старого очистителя.
. вынимаем из подушки распорную втулку 1, а затем вынимаем подушку 2 из кронштейна очистителя.
Аналогично вынимаем другие две подушки. Вставляем подушки в кронштейн нового очистителя и вставляем в них распорные втулки.
При установке закрепить очиститель можно с помощью саморезов, или изготовив специальные шпильки. При креплении саморезами.
. устанавливаем очиститель на оставшиеся части заклепок.
. и заворачиваем подходящие саморезы с шайбами в отверстия заклепок. Если заклепки выпали или проворачиваются в панели двери, закрепляем очиститель шпильками. Для этого.
. выбиваем остатки заклепок из панели двери.
Берем три шпильки длиной около 100 мм с резьбой М6 (можно купить в любом строительном магазине или в автозапчастях).
Загибаем шпильки, как показано на фото, и наворачиваем на загнутый конец гайку на расстоянии 25 мм от конца шпильки.
Надеваем шайбу на конец шпильки с гайкой.
Заводим загнутый конец шпильки с гайкой за внутреннюю панель двери.
. вставляем загнутый конец шпильки в отверстие, в котором ранее была установлена заклепка, и в подушку очистителя.
Надев шайбу, заворачиваем и затягиваем гайку с резьбой М6 (лучше использовать самоконтрящуюся гайку) крепления очистителя.
Аналогично устанавливаем оставшиеся две шпильки крепления очистителя. Для установки вала мотор-редуктора в исходное положение подсоединяем колодку проводов к мотор-редуктору. Надев клемму провода на «минусовой» вывод аккумуляторной батареи, включаем мотор-редуктор подрулевым переключателем, после чего выключаем и дожидаемся остановки вала мотор редуктора.
Видео
Когда я первый раз увидел Lada Largus, сразу решил для себя: Он будет у меня.
Давно собирался переделать задний стеклоочиститель в вертикальное положение. Вот и добрались руки.
Данная идея у меня возникла давно. Думал, как это сделать. В прошлом году, наткнулся на бортовик oapv, о переделке заднего дворника. Информации в бортовике практически не было. Была ссылка на параллельный форум. В общем, пролистав бортовик на параллельном форуме. «Вкурил» в саму технологию и процесс переделки. Но руки дошли только сегодня. Хотелось, все таки, в живую посмотреть, как это выглядит. А тут, в этот понедельник, встречался с КАМРАДОМ с параллельного форума. Он приезжал на отдых в Беларусь, вот на его Ларгус Кросс я и посмотрел в живую, как оно выглядит.
И так. Начинаем.
Отверткой TORX T20
Откручиваю ручку открытия задней двери, и 2 самореза в органайзере.
При помощи съемника (можно и без него), снимаю обшивку задней двери.
Ключом на 13 откручиваю гайгу крепления поводка заднего дворника.
При помощи съемника, снимаю поводок. Судя по тому, как он туго сошел с привода и по наличию окисла на нем, сомневаюсь, что его можно было стянуть щипцами. А т.к. поводок пластиковый, есть подозрение, что его быстрее сломал бы, чем снял.
Отсоединяю разъем от электромотора. Для этого нужно тонкой шлицевой отверткой, по бокам разъема отжать защелки.
Механизм заднего стеклоочистителя у меня еще не снимался, поэтому он на заводских заклепках.
Достаю механизм. Кстати, для тех, кого волнует вопрос о затекании воды через привод, после установки стеклоочистителя в вертикальное положение.
Она и так туда затекает. Не зависимо от положения стеклоочистителя. На фото это видно по следу.
Беру механизм, и иду за стол.. Для удобства проведения манипуляций.
Все той же отверткой TORX T20 выкручиваю 6 винтов.
Аккуратно собрал всю смазку с шестерни. После протер ее. Тонкой отверткой отогнул усики «развальцовки» пластины. Вынул ее.
Что нам нужно сделать с данной шестерней и контактной платиной?!
Контактную пластину нужно перевернуть на 180° вокруг своей оси. Для этого на шестерне нужно вырезать паз «ласточкин хвост», срезать один выступ, зашлифовать старый паз «ласточкин хвост и просверлить 2 новых отверстия под развальцовку.
Когда все это сделал, шестерня с контактной пластиной стала выглядеть вот так:
Когда все высохло. Приступаю к сборке редуктора.
Возвращаю всю смазку на шестерню.
Смазываю контактную пластину.
Так же добавляю смазки на трущиеся валы, оськи, и т.
д.
Соединяю две части.
Закручиваю 6 винтов.
Иду устанавливать на дверь.
Для крепежа, вместо заклепок, использовал боты на 6. Шайбы взял от старых заклепок. И подсоединил разъем.
Кратковременно включил стеклоочиститель.
Установил поводок.
Затянул привод стеклоочистителя. И окончательно произвел сборку обшивки.
Окончательная проверка работоспособности. Все отлично. Поводок установил с первого раза.
На этом все. Работы по установке заднего стеклоочистителя в вертикальное положение закончены.
Надеюсь, КАМРАДАМ пригодится данная запись.
Если кто-то захочет переделать задний стеклоочиститель в вертикальное положение.
