Обратный молоток: виды, принцип работы, назначение

Обратный молоток широко распространен в автосервисах, он применяется для выполнения кузовных работ. Что же такое обратный молоток? Это ручной инструмент, применяемый для ремонта кузова автомобиля, путем создания втягивающего усилия. В отличие от обычного молотка, он влияет на поверхность не путем деформации при забивании, а наоборот, тащит металл на себя.

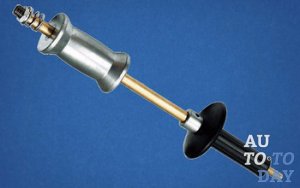

Обратный молотокОбратный молоток

Устройство и принцип работы

Этот инструмент имеет специфическое устройство, он состоит из металлического штыря, размер обратного молотка около полуметра. С одной стороны штыря расположена массивная рукоять, а с другой – крепежное устройство, с помощью которого он фиксируется к обрабатываемой поверхности. Перед крепежным устройство расположена специальная, движущаяся гиря.

Как же он работает? Для работы нужно прикрепить инструмент к необходимой поверхности, одной рукой держать за ручку, а второй за гирю. Затем резким движением привести гирю к ручке, за счет чего образуется вытягивающее усилие. При этом движении можно почувствовать удар, который отводит металлическую поверхность в сторону рукояти. Сам эффект похожий на удар обычного молотка, но с обратной стороны.

Способов его крепления к поверхности бывает несколько. Чаще всего это происходит с помощью вакуума, но можно также прикреплять с помощью клея или путем приваривания. В некоторых случаях, когда на обрабатываемой поверхности есть место крепления, можно использовать крюк или зажимы.

Принцип действия присоски для обратного вакуумного молотка похож принцип работы сантехнического вакуума.

Разные модели могут дополняться различными аксессуарами, в том числе гирьками разного веса, для создания усилия в широком диапазоне, но принцип работы неизменный. Также производитель может предоставлять комплект креплений. Это позволяет эффективно использовать инструмент при ремонте различной сложности и в разнообразных ситуациях.

Очень важно правильно компоновать инструмент, исходя из характеристик обрабатываемого металла. Если он слишком тонкий, молоток с большой гирей может не выровнять поверхность, а сделать горб.

Работать им нужно очень аккуратно, так как малейшее отклонение от необходимого усилия не принесет желаемого результата. Применять этот инструмент рекомендуется только в тех случаях, когда нет доступа с обратной стороны кузова. Во всех остальных случаях лучше использовать резиновую киянку.

Применение обратного молотка для кузовного ремонтаПрименение обратного молотка для кузовного ремонта

Если фиксация к корпусу выполняется помощью сварки, важно чтобы крепление остыло. Иначе тянуться будет не вмятина, а разогретый металл.

Разновидности

Обратный молоток для кузовного ремонта бывает четырех типов:

  1. Обратный молоток вакуумный наиболее универсальный, в то же время наиболее дорогой. Он крепится к металлу с помощью присоски, вакуум в которой создается компрессором. Для работы с вмятинами различного размера производители комплектуют инструмент присосками нескольких размеров. Качество вакуумной фиксации не уступают качеством другим типам крепежа. Крепить эту модель можно к различным поверхностям, независимо от кривизны, наличия краски и каких-либо загрязнений.
  2. На клееной присоске – изготавливаются с резиновой присоской, которая крепится к поверхности с помощью клея. После высыхания клея, к насадке клеится штырь резьбовым креплением. Затем вмятина вытягивается обычным образом. Затем штырь выкручивается, а насадки снимаются путем нагревания клея монтажным феном. Остатки клея удаляются растворителем. Минус этого типа в том, что работать им в зимнюю пору практически невозможно, так как клей не схватывается. Отметим, что растворитель разработан специально для такого клея, и на покраску автомобиля он не повлияет.
  3. Со сварочной фиксацией – этот тип раньше был наиболее распространенным, но из-за большого количества недостатков и ограничений используют такие молотки намного реже. Для его применения нужно приварить к кузову гайку, в которую вкручивается штырь инструмента. Рабочая поверхность должна быть предварительно очищена от краски грунтовки, чтобы был доступен открытый металл. Гайка приваривается с помощью точечной сварки. После рихтовки, гайка срезается, место сварки зачищается и окрашивается. Из-за большой сложности, такой тип инструмента применяется только в очень сложных случаях.
  4. Механический молоток – имеет классическую конструкцию, отличается только типом крепежа. Обычно в и качестве выступают крючки и зажимы. Он используется только в тех случаях, когда на кузове есть место крепления. В некоторых случаях в корпусе может быть сделано отверстие, которые завариваются после выполнения работ. Очень часто механические молотки используются для демонтажа подшипников, кода нет доступа к их обратной стороне. При этом подшипник остается целым.

Использование обратного молотка

Изучая информацию о том, как пользоваться обратным молотком, стоит учитывать тип инструмента и степень деформации кузова. Практически во всех случаях рекомендации к использованию одинаковые. Отличаются лишь небольшие детали. В некоторых случаях необходимую работу можно произвести без обработки поверхности, иногда ее нужно обезжирить, а иногда полностью очистить от лакокрасочного покрытия.

Обратный молоток с набором насадок

Обратный молоток с набором насадок

Работа обратным молотком требует определенной сноровки. Если опыта его использования недостаточно, лучше потренироваться на каком-либо листе металла, схожей толщиной и прочностью на кузов автомобиля. Если повреждения корпуса слишком сложные, их устранение лучше доверить опытному специалисту.

Преимущества и недостатки

Молоток обратного действия имеет множество преимуществ над инструментами аналогичного характера. Он позволяет быстро выполнить рихтовку без значительных конструктивных изменений автомобиля. Работу с помощью этого инструмента можно выполнять в тех местах, которые недоступны для работы обычным инструментом. Также стоимость такого инструмента относительно небольшая, практически любой автолюбитель может приобрести такой инструмент в свой гараж. Также в большинстве случаев, можно обойтись без разрушения заводской покраски.

К недостаткам этого инструмента можно отнести только то, что сложные повреждения не всегда получится исправить. Также, в некоторых случаях, человек без опыта может принести только больше вреда кузову автомобиля.

В общем, это отличный инструмент, который лучше иметь в наборе своих инструментов, так как с его помощью можно быстро исправить ошибки водителя или окружающих.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

особенности, изготовление своими руками и применение

Как сделать обратный молоток и где он используетсяТакая разновидность автомобильного ремонта как ремонт кузова — операция достаточно сложная. От вас потребуется ряд специальных знаний, а также приспособления и инструменты. Немаловажную роль в кузовном ремонте играет обратный молоток. Данный инструмент достаточно прост и его можно без проблем сделать самостоятельно. Тем более что на эту тему есть много рекомендаций и видео, а также чертежи.

Сегодня вы узнаете, как сделать обратный молоток своими руками и как правильно применять его по назначению.

Действие

Это устройство используется для того чтобы выровнять незначительные участки на деформированных машинах после мелких аварий.

Есть такие участки кузова, которые можно выровнять с помощью простого резинового молотка, выполняя обратные удары. Однако такого доступа к большинству поверхностей не существует. Именно поэтому и нужен обратный молоток. Наконечник молота прикрепляется к месту деформации. С помощью груза на обратном конце на поверхность оказывается рывковое оттягивающее усилие.

Прежде чем начать делать обратный молоток для кузовного ремонта своими руками, потребуется понимать, как устроен данный инструмент и какие его разновидности существуют. Также рекомендуется сделать чертеж. И только после этого нужно приступать к работе.

Разновидности

Как использовать обратный молотокНесмотря на то что конструкция обратного молотка достаточно проста, со временем даже у него появилось несколько модификаций. Тот или иной вариант используется в разных случаях — все зависит от мастерства, а также типа деформации. Но в целом конструкция всегда одинаковая, одинаковый и принцип работы. Различия заключаются только в методике крепления такого инструмента к кузову.

Наиболее простой вариант молотка:

  1. Это металлический прут, с одного конца которого располагается крючок, а со второго — груз и упор;
  2. За шайбу цепляют крючок, а шайбу приваривают к месту деформации посредством сварки;
  3. При условии приложения на груз ударных усилий деформация вытянута до нужного момента.

А вот второй вариант (тоже достаточно простой) несколько будет отличаться от первого. На конце вместо крючка располагается простая резьба. Чтобы с помощью такого приспособления выровнять поверхность, в центре деформации проделывается отверстие, в которое вставляется конец с резьбой, а с обратной стороны на нем прикрепляются гайка и шайба.

Вакуумный молот — это самый сложный вариант его исполнения. Он прикрепляется на поверхности деформированного участка посредством разреженного воздуха. Присоска начинает работать как обычным методом, так и с помощью компрессора.

Благодаря вакуумному устройству можно исправить незначительные кузовные повреждения и сохранить неповрежденное лакокрасочное покрытие.

Изготовление

Как изготовить обратный молотокСамостоятельно сделать такое приспособление не так уж и сложно. Специальных инструментов и материалов при этом не потребуется. И времени много для этого не будет нужно. Чтобы иметь наглядное представление о работе, можно посмотреть обучающее видео, а также сделать примерный чертеж.

Если говорить про инструментарий, то для работы вам потребуется следующее:

  1. Штырь из металла на 50 см и диаметром в 20 мм;
  2. Груз с внутренним отверстием;
  3. Желательно иметь инструмент для нарезания резьбы;
  4. Аппарат для сварки;
  5. Болгарка.

Как сделать обратный молоток самомуЕсли вы хотите сделать молоток с крючковым типом крепления, то выполните крючок на конце штыря. Его можно сделать из пассатижей или тисков. Другой вариант — приварить уже готовый крючок от другого инструмента.

Если же захват инструмента будет резьбовым, то нарежьте резьбу на конце штыря специальным инструментом. Много нарезать ее не нужно, поскольку металл кузова достаточно тонкий.

Когда будет готов наконечник, на штырь надевают груз, ограниченный с обратной стороны инструмента. Это можно выполнить посредством резьбового упора или же методом сварки. Резьбовой упор — вариант более приемлемый, поскольку можно применять грузы разного веса в зависимости от того, какое нужно усилие на конце инструмента.

Применение

Такой инструмент имеет следующий принцип работы:

  1. Для начала внимательно изучите деформированный участок на машине и подберите подходящий крюк в зависимости от места его расположения, а также размеров вмятины — это позволит в будущем правильно вычислить точность силы приложения;
  2. Кузовной ремонт и обратный молотокПотом поврежденный участок на кузове хорошо очистите от лишнего слоя краски, а также грунта до металла;
  3. Далее, на металлическую поверхность вмятины на автомобиле приварите специальные скобы (ремонтные шайбы) посредством сварочного аппарата. Если с молотком в комплекте идет электрический споттер, то при выравнивании потребуется только сменить насадку;
  4. За скобы зацепляем крючок инструмента, потом аккуратно и легко вытягиваем вмятину. Рекомендуется это делать до полного исчезновения поврежденного участка кузова;
  5. Чтобы целиком удалить вмятины, для начала приварите несколько скоб, а потом через их отверстия протяните прут инструмента, чтобы повреждение исчезло;
  6. Исправленный участок обрабатываем грунтовкой и покрываем краской в зависимости от тона кузова.

Однако, наравне с преимуществами, такой молоток имеет и ряд недостатков. Из-за них можно вместе с имеющейся вмятиной на кузове удалить и неповрежденный ранее слой краски. Кроме этого, данный инструмент не подойдет для исправления больших вмятин на капоте, крыше или поверхности багажника машины. А приваривание скоб может испортить металл, из-за этого деталь потребуется заменить полностью.

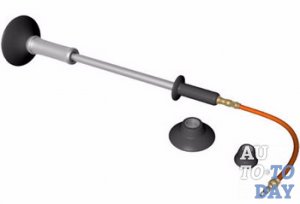

Вакуумный обратный молоток

Есть отдельный вид устройства — это вакуумный молоток. Вакуумная рихтовка автомобильного кузова имеет свою особенность, благодаря которой можно привести в порядок достаточно крупную поврежденную поверхность машины.

Его преимущество заключается в том, что на нем присутствует вакуумная присоска, благодаря ей не потребуется снимать толстый слой лакокрасочного покрытия перед началом кузовного ремонта. Еще по сравнению с обычным инструментом не нужно будет сверлить или приваривать скобы на участке, подверженном ремонту. В этом случае используются пистоны разных конфигураций и форм. Посредством вакуумной присоски при выравнивании вмятины материал хорошо удерживается. Работа с вакуумным инструментом снизит время на работу и трудозатраты.

Вакуумная рихтовка кузова осуществляется следующим образом:

  1. Сначала место для выравнивания очищается от жира и прогревается;
  2. Вмятина по центру и краям проклеивается клеевыми пистонами нужного размера. Пистоны зацепляются вакуумным молотком, при этом воздействие на поверхность достаточно аккуратное;
  3. Повторяйте по очереди два предыдущих действия, пока поверхность кузова не примет нормальную форму;
  4. В конце после выравнивания ее хорошо прорабатывают с помощью минилифтера, который идет в комплекте с пистонами.

Несмотря на очевидные преимущества вакуумной вытяжки перед обычным выравниванием, такой способ рихтовки кузова тоже имеет свои минусы. Целиком убрать дефект не получится. Более того, если на поврежденном участке были трещины, то так вы рискуете еще больше его повредить. Соответственно, к выбору способа рихтовки нужно отнестись внимательно, а также правильно выбирать инструменты для работы.

Как видим, обратный молоток — это незаменимый инструмент для проведения рихтовальных работ кузова. Он имеет немало минусов, о которых мы рассказали выше. Но, несмотря на это, только с его помощью можно избавиться от вмятин в труднодоступных местах. Поэтому он обязательно должен присутствовать в арсенале инструментов каждого автомобильного слесаря.

tokar.guru

Обратный молоток для кузовного ремонта

Многие автомобилисты восстанавливают кузов машины своими руками. При выполнении этой работы, чтобы устранить дефекты, необходимо использовать специальные инструменты, в том числе и обратный молоток. Это приспособление можно купить, однако если кузовной ремонт выполняется нечасто, то гораздо выгоднее будет сконструировать инструмент самостоятельно.

обратный молоток

Что такое обратный молоток

Обратный молоток для кузовного ремонта – инструмент, предназначенный для удаления вмятин с поверхности автомобиля. Как правило, эти дефекты нельзя выправить обычными инструментами, поэтому часто обратный молоток используют для рихтовки вмятин на порогах, арках и стойках транспортного средства. Инструмент в классическом исполнении, представляет собой штырь длинной 50 сантиметров. Диаметр стального прута равен двум сантиметрам. На нем размещено два элемента: резиновая втулка с одной стороны, а с другой – шайба из металла. Она удерживает молоток в устойчивом положении и защищает корпус инструмента от вибраций, возникающих в результате нанесения ударов.

Инструмент используют для рихтовки небольших по площади повреждений.

Приспособление для рихтовки дефектов оснащается дополнительными зажимами и металлическими крюками, с помощью которых в процессе рихтовки захватывают скобы, приваренные к кузову машины.

ремонт обратным молотком

Виды

Применение обратного молотка во многом зависит от места расположения и сложности дефекта. Различают несколько видов инструмента:

  1. Инструмент с пневматическим механизмом.
  2. Споттер.
  3. Вакуумные молотки.
  4. С клеевыми накладками.

Для точечной рихтовки вмятин на поверхности кузова нового автомобиля рекомендуется использовать именно вакуумные молотки. Схема его работы заключена в следующем: с помощью присоски инструмент крепят к восстанавливаемому участку, далее, рукоятку тянут «на себя», и в результате, за счет сжатия воздуха, происходит выравнивание вмятины. Принцип работы этой разновидности устройства позволяет устранить дефекты без повреждения лакокрасочного покрытия кузова автомобиля.

обратный молоток

Применение пневматического инструмента необходимо для устранения серьезных повреждений. Молоток подключают к мощному компрессору, в результате усиливается механическое воздействие на поврежденный участок. Крепится устройство к кузову машины при помощи специальных крюков. Перед использованием приспособления, при необходимости удаляют лакокрасочное покрытие с поврежденного участка.

Споттер – сварочный аппарат, с помощью которого к кузову автомобиля приваривают дополнительный элемент. Это может быть железный прут или специальный крюк. Далее обратным молотком цепляются за выпирающую деталь, и выполняют выравнивание поврежденного участка.

Перед привариванием детали восстанавливаемый участок тщательно моют, снимают с него лакокрасочное покрытие и обезжиривают.

Споттер – сварочный аппарат

Инструмент с клеевыми накладками крепится без применения сварочного аппарата. Надежное закрепление обеспечивает специальный клеящий состав, после устранения дефекта накладка срезается, а поврежденное лакокрасочное покрытие восстанавливается.

Цель использования  молотка заключается в выравнивании вмятин. Однако с его помощью демонтируют некоторые запчасти. Так, для снятия внутренних подшипников, используют инструмент, имеющий в своей конструкции специальную шпильку.

Самостоятельное изготовление

Готовый инструмент стоит недешево, поэтому в целях экономии многие автомобилисты выполняют конструирование приспособления своими руками. Для самостоятельного создания потребуется:

  • Металлический стальной прут (или труба) длиной 50 см и толщиной 2 см.
  • Каучуковая или эбонитовая рукоятка.
  • Крюк из нержавеющей стали, имеющий толщину 4-5 мм.
  • Сварочный аппарат.
  • Две стальные шайбы диаметром 2,5-3 см.
  • Гиря, имеющая толщину 6 см и длину 16-17 см.

молоток своими руками

Чтобы сделать обратный молоток потребуется:

  1. Очистить и обезжирить пруток, с помощью шлифовальной машинки отполировать поверхность детали.
  2. На один из концов закрепляют крюк. Чтобы не терять время при создании резьбы для съемных насадок, деталь приваривают.
  3. На штырь надевают небольшую шайбу, которую нужно приварить возле основания крюка. Ее используют для того, чтобы гиря не соприкасалась с рабочей поверхностью.
  4. В гире проделывают отверстие диаметром 2,1 см. Благодаря этому, деталь будет свободно передвигаться по пруту во время работы. При изготовлении инструмента учитывают то, что форма детали должна быть без выступов и углов. К обоим концам элемента приваривают круглые листы из стали, благодаря этому ладонь не будет соскакивать с гири при выполнении рихтовки кузова.
  5. Со свободного конца вдевают гирю. Если деталь движется туго, то диаметр отверстия увеличивают еще на пол сантиметра.
  6. В завершении работы надевают рукоятку, однако перед этим монтируют еще одну шайбу, предотвращающую соприкосновение рукоятки и гири при использовании молотка.

Для выправки вмятин на кузове автомобиля используют разные инструменты, в том числе и обратный молоток. Во многих случаях более целесообразно его самостоятельное изготовление. Потратив 30-40 минут своего времени, автомобилист получает простой в конструкции но эффективный при рихтовке кузова машины инструмент.

infokuzov.ru

Обратный молоток для кузовного ремонта своими руками

Исправление дефектов автомобильного кузова не обходится без применения специальных инструментов. В частности, необходим вакуумный обратный молоток или его модификации. Виды различны, некоторые модели создаются своими руками. Что это такое, и как сделать инструмент для кузовного ремонта своими руками – описано в этой статье.
Инструмент для рихтовки ( молоток с дополнительными деталями)
[contents h3]

Что такое молоток для рихтовки и для чего применяется

Не все места кузова на авто подлежат исправлению с наружной стороны. Для выправления вмятин на порогах, стойках и арках, пригодится обратный молоток для споттера – сварочного аппарата. Представляет собой устройство конструкцию в виде пистолета с выдвижным электродом и ударной болванкой. Действует автоматика без участия рук мастера, только управляющего клавишами прибора.

Обычный ручной выправляющий молоток состоит из стального прута с крюком с одной стороны и стальной шайбой с другой. Принцип действия прост:

  1. Рукоятка и гиря – стальная шайба – это движущиеся элементы молотка.
  2. Место для рихтовки и ремонта изначально подготавливается под процедуру. Крюк на конце молотка прочно установлен в места дефекту на вспомогательные шайбы.
  3. Резко двигая гирю к рукояти молотка и совершая сильные удары, выправляют вмятину.

Применяя модели молотков, выправляют не только вмятины, но и используют их в качестве съемника. Например, если приходится отделять притертые детали – обратный молоток для подшипников незаменим.

Любая кузовная работа требует детального рассмотрения, иначе применение молотка окажет «медвежью услугу», образовывая новые вмятины. Самостоятельно пользуются инструментом, только тогда, когда есть соответствующий навык.

Виды рихтовального молотка

Слесарная промышленность предлагает несколько вариантов инструмента. Например:

  • Обратный молоток с пневматикой. Механизм увеличивает силу удара, отчего результат становится удовлетворительным без долгой работы.
  • Споттер. Как было описано выше – это сварочный аппарат, необходимый для прижигания металла и снятия с него напряжения. Молоток обратного действия с ним делает работу законченной.
  • Комплектация из 2–3 гирь. Большое количество утяжелителей, способствует точности и силе удара. Достоинство в быстром рихтовании. Самодельный обратный молоток для рихтовки создается по такому принципу и усовершенствуется.
  • Вакуум. Молоток, наиболее щадящий лакокрасочное покрытие авто – его не требуется снимать с поврежденных мест. Представляет собой обратный молоток с присоской. Выправляет вмятины сильным сжатием воздуха.
Вакуумный инструмент - очень удобный и практичный в использовании

Соответственно модели и стоимость. Нетрудно предположить, что последний вариант, наиболее увесист в цене.

Как сделать модель молотка самостоятельно

Простая гиревая модель доступна для самостоятельной сборки. Сделать и более модерновый обратный молоток для кузовного ремонта своими руками, вполне возможно, если приобрести комплектующие. Рассмотрим один из вариантов, для которого потребуются следующие материалы:

  1. Стальной прут. Сечением не меньше 2 см. Если не учесть этого, то тонкий прут прослужит недолго – хватит на одну рихтовку.
  2. Каучуковая рукоятка. Ее вытачивают специально из цельного куска или используют насадку от чего-либо.
  3. Стальной крюк. На его конце нарезают резьбу для вкручивания в штырь. Он нужен не только для вытягивания поверхности за скобы, но и как обратный молоток для снятия форсунок – им удобно подцеплять отжившие детали, подлежащие замене.
  4. Сварочный аппарат. Для домашних нужд подойдет инвертор.
  5. Стальные шайбы – 2 штуки. Диаметр – 3 см.
  6. Гиря. Используют обыкновенную от магазинных весов бабку, без углов и выступов. Иначе ею неудобно пользоваться. Сечение до 6 см и длина до 15 см.

Чтобы удобнее было собирать кустарную модель, лучше иметь на руках чертеж обратного молотка с нанесенными типовыми размерами. Так скорость сборки наверняка увеличится. Изготавливают его следующим образом:

  • Приводят прут в надлежащее состояние – вымачивают в антикоррозийном растворе, шлифуют и обезжиривают. Важно, чтобы штырь под самодельный обратный молоток оставался ровным – либо его выбирают согласно этому, либо выправляют на начальном этапе.
  • На конец прута наваривают одну из шайб, чтобы при ударах, гиря не слетала с прута и не задевала поверхности кузова машины. Сразу оснащают обратный молоток своими руками захватом – приваривают или прикручивают к концу прута крюк.
  • Гирю сверлят на токарном станке насквозь, чтобы ход по стальному штырю стал беспрепятственным. Проверяют это сразу, надевая утяжелитель с другого конца. Если он ходит туго, то увеличивают диаметр внутреннего отверстия.
  • После надевания гири, на другом конце фиксируют вторую шайбу, чтобы не дать тяжелой бабке разбить рукоятку.
  • Остается надеть каучуковую насадку и обратный молоток для споттера готов. Кустарную модель проверяют в действии на старом, ненужном куске железа и устраняют недостатки, иначе на кузове машины появятся дополнительные дефекты.
Резиновая насадка на конце инструмента для кузовного ремонта

Чтобы сделать обратный молоток с вакуумной присоской, потребуются такие же комплектующие, только вместо крюка используется вантуз – новый, от старого толку не будет. Сначала «присасывают» насадку к железу и потом начинают работу. Достоинство в том, что к кузову не придется приваривать дополнительные скобы, а потом снимать их портя тем самым и без того некрасивую поверхность.

Модель, которую представляет собой обратный электрический молоток – это вариант рихтовального инструмента, снабженного движком. Усилий по выпрямлению вмятин практически не требуется – сила движка позволяет вытягивать и наносить удары по железу с большей амплитудой, чем это делает человек.

Технология рихтовки

Мало сделать обратный молоток своими руками – важно знать методы работы с ним, чтобы получить достойный результат или, по крайней мере, не сделать худшего. Существует несколько вариантов рихтовки кузова, в зависимости от проблемы:

Устранение крупных вмятин

Как правило, обратный молоток используется для устранения вмятин. Оно начинается по спирали – от краев к центру. Если поступить, наоборот, то произойдет смещение только центра, а бока останутся вогнутыми, отчего дефект получится еще более сложным и жестким, не поддающимся выправлению обычным способом. Поэтому в работе необходим навык.

Когда профиль кузова восстановлен, работу нельзя считать законченной – вид не располагает. Далее, происходит прямая ковка тем же инструментом, но с разглаживающей насадкой в виде лопатки и контр опорой. Для проведения работы потребуется обратный молоток с набором насадок – так работа пройдет наилучшим образом и даже мелкие дефекты будут устранены.

Устранение вспучины на кузове

Вмятины не обходятся без обратного эффекта – на площади авто появляются вспучины. Их устранение возможно. Для этого используется термическое воздействие с помощью сварки, чтобы снять напряжение металла в середине, тем самым делая дефект готовым к сглаживанию. Работу ведут от края разогретой докрасна вспучины к ее центру – его нащупывают вручную, там больше всего пружинит. Когда контуры кузова обозначены, место рихтовки проливают холодной водой, что еще больше поспособствует втягиванию металла.

Второй способ исправить вспучины. Заключается он в холодной рихтовке металла до контуров при помощи опоры и лопатообразной насадки надевающийся на обратный молоток для кузовного ремонта. И затем готовое место разогревается, для сглаживания контуров монтажа. После чего дефект проливается холодной водой. Однако такой метод имеет существенный недостаток – если металл тонкий, то перепад температур приведет к разрыву и трещинам.

Инструмент для холодной рихтовки вам может пригодиться

Правка вмятины вытягивающим молотком

Эта стандартная процедура, описанная выше. Рассмотрим более подробно: место дефекта тщательно очищается от лакокрасочного материала на большей площади, чем это нужно и места тщательно зашлифовываются. К вмятине приваривают вспомогательные кольца, за которые цепляется обратный молоток для рихтовки. Их потом отбивают. Дальше ударами груза по ограничителю на рукояти, добиваются передачи усилия по стержню к вмятине, и таким образом, инструмент понемногу вытянет дефект.

Вытягивающий обратный молоток нужен для вертикальных поверхностей авто – для крыши и днища он не годится, там справится обычная киянка или стандартный инструмент по железу.

Электровытягивание

Мелкие вмятины лучше вытягивать специальным инструментом, так как молоток с обратным ударом может привести к большим дефектам. Внешне устройство напоминает короткую дрель, где вместо сверла вставляется электрод. В результате работы получаются наплавления металла в центре вмятины, которые потом вытягивают, нажимая на кнопку обратного хода прибора. Нюанс – нельзя пережигать металл, поэтому сварка идет не более 0,3 секунды, точечными движениями. При навыке изготовить обратный молоток для споттера своими руками, возможно, но не без трудностей, используя для этого сварочный аппарат и корпус дрели с выдвижным механизмом.

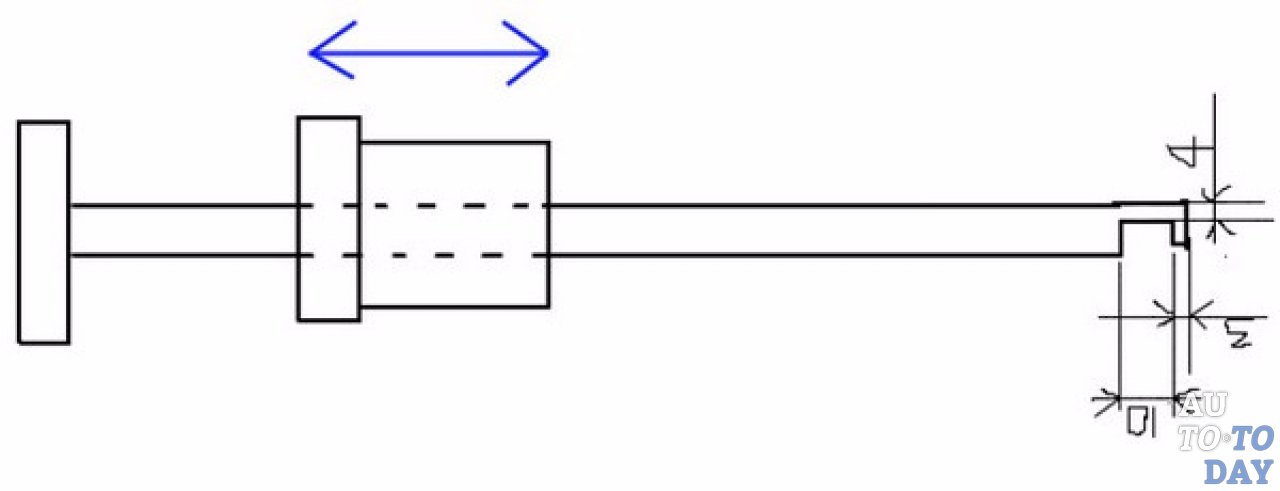

Сложность работы заключается в схеме – чертеж обратного молотка для споттера не самая важная его часть. Главный элемент подобного инструмента – электрическая начинка, куда входит трансформатор, стабилизатор, тиристор и конденсатор. Если доморощенному мастеру эти слова о чем-либо говорят, то ему можно смело приниматься за работу – схема прилагается.

Тонкая рихтовка кузова

После того как принцип работы обратного молотка освоен на практике и поверхность кузова пришла в годное состояние, его доводят до логического конца. Такой процедурой считается обработка повреждения напильниками, после устранения большой проблемы. Мелкими шлифовками с работой не справится, поэтому подбирают грубые, но есть нюанс в работе – ими поверхность деформируется при отсутствии навыков.

Окончательная обработка кузова

После рихтовки нанести сразу грунтовку или лакокрасочное покрытие не представляется возможным – дефекты станут видны во всей своей красе. Требуется окончательное приведение кузова в порядок. Оно заключается в шлифовании обработанного кузова шести или семиугольными дисками, не оставляющими на поверхности ступенек и мелких дефектов. Выбрать правильную зернистость круга или количество оборотов машинки, поможет специалист-консультант соответствующего магазина.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

В заключение важно сказать, что сделать обратный молоток для собственных нужд и тем самым отреставрировать собственное авто – несложно.

Важно собрать имеющуюся информацию и вычленить из нее стоящие нюансы – тогда работа инструментом не станет в тягость, а результат превзойдет ожидания.

krasimavtomobil.ru

что такое, для чего нужен, как сделать самому

Обратный молоток Многие водители, сталкиваясь с понятием «обратный молоток», не понимают, что это такое. Хотя, если вам не приходилось самостоятельно заниматься ремонтом кузова, с большой вероятностью вы никогда и не видели подобный инструмент. Но если все же ремонтировать кузов вам приходится – без обратного молотка не обойтись. В связи с этим цель нижеприведенной статьи – рассказать не только, что такое обратный молоток, но и как сделать обратный молоток для кузовного ремонта своими руками.

Что такое обратный молоток для кузовного ремонта

В процессе работы с автомобильным кузовом самой тяжелой и ответственной частью является рихтовка, то есть выравнивание поверхности кузова. Для выполнения этой задачи даже специалистам необходимо иметь под рукой профессиональное оборудование, к которому относится и обратный молоток.

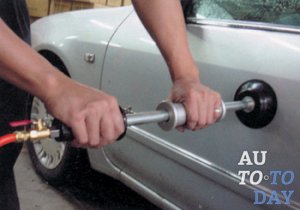

Обратный молоток для кузовного ремонта

В классическом варианте обратный молоток – это штырь, изготовленный из металла и имеющий длину 50 сантиметров. Диаметр этого штыря составляет всего 2 сантиметра. На штыре размещается всего два элемента: с одной стороны резиновая втулка, а с другой – небольшая металлическая шайба. Задача последней – удерживать втулку и не позволять вибрациям от ударов переходить на корпус молотка.

В дополнение к этому на многих обратных молотках также присутствуют крюки, при помощи которых устройство может захватывать скобы, приваренные к кузову, и тем самым надежно удерживаться на нем во время проведения рихтовки.

Назначение и виды обратных молотков

Зачастую обратный молоток используется для устранения небольших вмятин на металлических деталях автомобильного кузова, к которым либо нельзя получить прямой доступ, либо выравнивать их необходимо с обратной стороны. При помощи обратного молотка очень удобно работать с автомобильными порогами, колесными арками и стойками.

Важно! Обратный молоток предназначен для работы с небольшими по площади участками, поэтому для выправления больших вмятин на крыше или багажнике он не подойдет. Это связано и с технологией работы, которая применяется во время использования обратного молотка, и с его размерами.

Существует своя классификация обратных молотков для кузовного ремонта, которая включает в себя:

Вакуумные молотки.

Споттеры.

С гирями (используется две и три).

Обратные молотки, работающие благодаря пневматическому механизму.

Вакуумный обратный молоток От вида обратного молотка зависит особенность проведения рихтовальных работ. Для выравнивания поверхности кузова нового автомобиля лучше использовать вакуумный обратный молоток, так как только он позволяет выполнять такую сложную работу без предварительного снятия лакокрасочного покрытия. В том же случае, если вы собираетесь применять один из оставшихся видов молотков, ту часть кузова, где находится вмятина, предварительно нужно будет тщательно зачистить при помощи наждачной бумаги. В противном случае лакокрасочное покрытие все равно будет повреждено обратным молотком.

Как пользоваться обратным молотком

Весь процесс рихтовки вмятин на автомобильном кузове с использованием обратного молотка следует выполнять в следующем порядке:

1. Промойте водой всю рабочую поверхность так, чтобы удалить все загрязнения, и обязательно обработайте всю поверхность обезжиривающим средством.

2. При необходимости удалите с рабочей поверхности лакокрасочное покрытие. Для этого практичнее воспользоваться шлифовальной машинкой.

3. Приварите к участку с вмятиной круглые ремонтные шайбы.

4. К обратному концу молотка прикрепите специальный крюк, который должен идти в комплекте с инструментом.

5. Зацепите крюк за шайбу.

6. Удерживая инструмент одной рукой за рукоятку, возьмите второй рукой за гирю и направьте ее к рукоятке. При этом ваше движение должно быть максимально резким.

Благодаря тому, что обратный молоток плотно сцеплен с кузовной поверхностью, с каждым вашим движением гирей происходит выравнивание обратной вмятины. При этом, чем сильнее вы будете осуществлять удары гирей, тем быстрее пойдет процесс рихтовки автомобильного кузова.

Внимание! Работать с обратным молотком необходимо очень осторожно, так как при его использовании на середине кузова можно добиться обратного эффекта. Речь идет о том, что очень часто при выравнивании одной вмятины могут образоваться новые дефекты. Поэтому на таких участках кузова рациональнее использовать более профессиональное оборудование.

В работе с обратным молотком необходимо вести себя крайне осторожно. Ни в коем случае не спешите и после каждого удара оценивайте, как изменилась вмятина. Это поможет вам избежать образования новых вмятин на краю существующего дефекта. Но если работать неспешно и правильно выполнять все указания, устранить небольшую вмятину можно буквально за несколько минут.

Зачастую обойтись в ремонте кузова автомобиля без обратного молотка невозможно, хотя каждый раз необходимо трезво оценивать ситуацию, и если площадь работы слишком большая – прибегать к использованию других инструментов. Что же касается обратного молотка, то, к счастью, такой инструмент для кузовных работ можно изготовить и своими руками.

Занимаемся самостоятельным изготовлением обратного молотка

Обратные молотки сегодня можно купить в любом автомагазине. Стоит отметить, что продаваться они могут и как отдельная единица, и как часть набора инструментов, специально предназначенных для ремонта кузова. Но поскольку в обратном молотке нет никаких сложных механизмов, его можно сделать и в домашних условиях.

Чертеж обратного молотка Чтобы изготовить своими руками инструмент для кузовного ремонта, потребуется подготовить некоторые материалы:

• Штырь из прочной стали, длиной 50 см, а диаметром 2 см.

Важно! Для изготовления обратного молотка можно использовать штырь меньшего диаметра, однако при этом срок его службы существенно сократится, так как под действием постоянных ударов тонкая основа будет стремительно разрушаться.

• Рукоятка или насадка, которую можно будет надеть на стальной штырь. Рукоятка должна быть изготовлена из эбонита или каучука.

• Сварочный аппарат и защитные приспособления к нему (перчатки, маска).

• Стальной крюк толщиной не более 0,5 мм.

• 16-сантиметровая гиря толщиной около 6 см.

• Стальные шайбы в количестве 2 штук (подойдет диаметр 2,5-3 мм).

Все остальные работы по изготовлению обратного молотка для кузовного ремонта своими руками рекомендуем проводить в следующей последовательности:

1. При необходимости очищаем металлический штырь от ржавчины путем шлифования и обрабатываем идеально ровную поверхность любым обезжиривающим средством.

2. На один из концов штыря необходимо закрепить крюк. Если крюк имеет с одной стороны резьбу, ее также можно выполнить и на штыре, создав съемное соединение. В противном случае для крепления крюка придется использовать сварку.

3. У основания крюка обязательно необходимо поместить шайбу, которая будет препятствовать перемещению гири к рабочей поверхности и случайным ее повреждениям.

4. Чтобы надеть гирю на металлический штырь, в ней необходимо проделать отверстие, диаметр которого должен быть на 1 миллиметр больше диаметра штыря. Благодаря этому гиря сможет свободно перемещаться, и вы сможете придавать ей любое возможное ускорение.

5. Гиря надевается на штырь, и поверх нее крепятся стальные листы, которые позволят максимально надежно захватывать ее для нанесения удара по кузову. Поверх нее также стоит надеть и приварить еще одну шайбу, чтобы гиря не ударялась об рукоятку.

6. Приступайте к фиксации ручки. Учтите, что она должна сидеть на штыре максимально надежно, поэтому по возможности ее необходимо приварить к основанию штыря.

На этом процесс изготовления обратного молотка завершается. Как видите, если заранее подготовить материалы и инструменты, на все работы уйдет не более 40 минут. Своими руками можно даже изготовить обратный молоток с вакуумной присоской, которая существенно упростит выполнение ремонтных работ по кузову. Для этого вместо крюка, которым инструмент крепится к рабочей поверхности, необходимо использовать специальные присоски, которые смогут обеспечить такую же надежность крепления.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Отправить ответ

avatar
  Подписаться
Уведомление о
