Содержание

чертежи с размерами и установка

814 Просмотров

Тягово-сцепное устройство, которое применяется для буксирования лёгких прицепов автомобилем, называется фаркоп. Это приспособление является модельным, поэтому прежде чем приобретать фаркоп на Рено Логан, следует точно знать, какая именно модель нужна вам.

Важно: только 10% выпускаемых автомобилей от французских производителей имеют в своей комплектации фаркоп.

Большинство владельцев Рено Логан вынуждены самостоятельно устанавливать эту деталь.

Выбор фаркопа

На автомобильном рынке в продаже есть множество разнообразных моделей. Все они подразделяются на несколько групп:

  1. Тип А. Необходим для транспортировки грузов, максимальный вес которых равен 1500 кг.
  2. Тип В. Грузоподъемность такая же, что и у предыдущего экземпляра, однако конструкция включает полуавтомат на гайке.
  3. Тип С.
    Это полуавтомат на эксцентрик с максимальной грузоподъёмностью в 1800 кг.
  4. Тип G и F. Грузоподъёмность – 2000 кг, отличаются количеством крепёжных отверстий к кузову и железно-кованой структурой.

Для автомобиля Renault Logan подходит вариант А. Что касается артикулов, то они следующие:

  • 8201555829 — поперечина;
  • 8201555830 — комплект крепежа.

Подготовительный этап

Прежде чем самостоятельно монтировать фаркоп на Renault Logan, стоит разобраться с комплектующими элементами устройства:

  • металлические конструкции;
  • крепёжные элементы;
  • розетка и жгут проводов;
  • инструкция.

Процесс самостоятельной установки

Чтобы приступить к монтированию, требуется освободить багажник от ненужных вещей, а заднюю часть автомобиля Рено Логан – поднять. Далее процесс заключается в следующем:

  1. Извлеките подвесы глушителя
    . Начинать следует с середины автомобиля, а затем и у самого элемента.
  2. Снимите резиновые заглушки. Они располагаются в лонжеронах в багажнике. Их можно слегка поддеть с помощью плоской отвёртки.
  3. Поиск отверстий в лонжероне. Для этого требуется с помощью крестовой отвёртки выдавить их на внутреннюю часть багажника.
  4. Сбор фаркопа. Проводить процедуру следует строго по инструкции. Туго затягивать болты не рекомендуется, потому что сначала требуется установить боковые пластины, а затем балку.
  5. Установка буксировочного крюка. Этот элемент монтируют после того, как затянули болты.

Монтаж электрооборудования

Установка проводки требуется для того, чтобы подключить прицеп. Розетку надо установить на штатное место и зафиксировать на крюке с помощью болтов. Чтобы подключить цепь, требуется провести её от фаркопа к одной из сторон задних фар.

Схема подключения электрооборудования:

Процесс установки фаркопа на Рено Логан не требует определенных знаний и навыков. Однако, если вы не уверены в своих силах, то всегда можете обратиться в сервисный центр для установки этого элемента.

loganlogan.ru

Фаркоп на Рено Логан своими руками: чертежи с размерами, фото

Фаркоп – это балка с боковыми фланцами, которая крепится к лонжеронам. В центре балки установлен крюк, за который зацепляют прицеп. Конструкция фаркопа должна содержать минимальное число деталей. Мы приводим чертёж фаркопа для Рено Логан первого поколения. Он, то есть этот чертёж, содержит 8 элементов. А дальше рассмотрено, что нужно сделать, чтобы фаркоп был совместим с конструкцией машин из поколения II – тех, которые с 2014 года выпускает завод ВАЗ.

О том, как проще установить фаркоп, у нас рассказано на видео.

Чертежи всех деталей с размерами, вариант 1 (Рено Логан фаза 1 и 2)

Можно изготовить фаркоп на Рено Логан своими руками, но чертежи надо изучить очень внимательно. Если речь идёт об авто из фазы 1 или 2, читайте текст дальше. Чертежи не подходят для «фазы 3», то есть для седанов последнего поколения.

Фаркоп для Логан фаза 1 и 2Фаркоп для Логан фаза 1 и 2

Конструкция в сборе

Вся конструкция состоит из трёх узлов – двух фланцев и одной балки. Боковые фланцы будем называть кронштейнами. Их чертёж показан на фото.

Кронштейн фаркопа для ЛоганКронштейн фаркопа для Логан

Боковой кронштейн (2 шт.)

Балка в сборе включает в себя пять деталей. Сама балка – это труба с внешними размерами 60 на 40. Можно использовать трубу сечением 40 на 40, но тогда уменьшится вырез в «щеке»: размеры 50 и 115 станут равными 40 и 125. Тут всё просто.

Балка фаркопа для ЛоганБалка фаркопа для Логан

Все детали узла «балка»

Обратите внимание – гайка М12 должна быть приварена к фланцу. При невозможности это выполнить в стенке трубы сверлят монтажные отверстия. Но лучше так не делать – балка должна остаться герметичной!

Чертежи фаркопа на Рено Логан, показанные выше, получены методом замера деталей, входящих в фабричный комплект. Гайки и винты М12 стягивают всю конструкцию, а сама она на болтах и гайках M10 крепится к лонжеронам. Кстати, ещё будут нужны втулки. Их размеры приведёны в главе 4.

Крюк

В комплекте, о котором идёт речь, была деталь с названием «крюк». Приводим её размеры.

Крюк фаркопа для ЛоганКрюк фаркопа для Логан

Самая важная деталь фаркопа

Диаметр шара, показанный здесь, является стандартным – 50 мм. Технологию изготовления мы не рассматриваем.

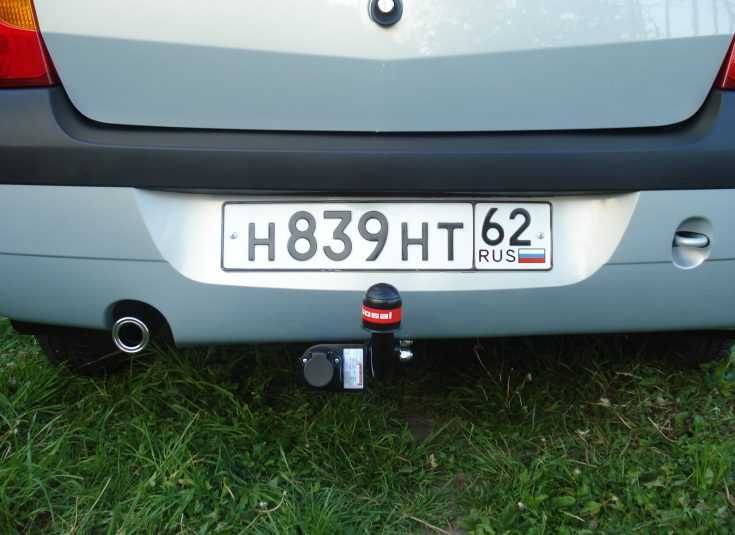

Внешний вид фаркопа по чертежу №1

Ниже показано, как выглядит фаркоп из «Проекта 1». О его установке читайте дальше.

Самодельный фаркоп для Логан фаза 1 и 2Самодельный фаркоп для Логан фаза 1 и 2

Самоделка для авто из первого поколения

Тем, кто не умеет пользоваться сваркой, об изготовлении чего-то подобного проще забыть.

Толщина стального листа должна быть не менее 3 мм. Толщина стенок балки – 2,5 мм. Меньше – нельзя!

Чертёж бокового кронштейна, доработанный вариант (фаза 3)

Для последнего поколения седанов Логан в «Проект 1» вносят изменения. Точнее, меняется форма кронштейна. Остальное выглядит по-прежнему.

Кронштейн фаркопа для Логан фаза 3Кронштейн фаркопа для Логан фаза 3

Боковой кронштейн для фазы «3»

Поменялась дистанция между крепёжными отверстиями. А ещё, сам кронштейн был удлинён.

Техника монтажа фаркопа к кузову

Подробнее о монтаже фаркопа на Рено Логан в этом материале.

Нужно изготовить четыре втулки, таких, как на чертеже. Фаркоп из любого проекта собирают на болтах и гайках М12. Ну а крепят его винтами М10x90. Кстати, желательно использовать контр-гайки и шайбы.

Крепление фаркопа на Рено ЛоганКрепление фаркопа на Рено Логан

Дополнительные крепёжные элементы

Важно соблюдать одно правило: все гайки сначала только наживляют. Когда фаркоп собран, надо с усилием потянуть балку назад. И в это время, не отпуская балку, по очереди затягивают гайки М10.

Похоже, что без помощника будет всё же не обойтись.

Работы по установке фаркопа на автомобиле

Благодаря высокому клиренсу Логана можно обойтись и без подъёмника. В лонжеронах для монтажа предусмотрены четыре отверстия. Но они закрыты мастикой. Сделайте следующее:

  1. Откройте багажник;
  2. На полу по бокам находятся две ниши. С внутренней стороны этих ниш можно нащупать заглушки;
  3. Каждую из заглушек вынимают. Шилом изнутри багажника прокалывают отверстия в мастике.

Чтобы при монтаже не мешал глушитель, надо отстегнуть одну из резиночек – ту, которая ближе к бамперу.

Подготовка к монтажу фаркопа на ЛоганеПодготовка к монтажу фаркопа на Логане

Глушитель, заглушка, монтаж кронштейна

Результат всех стараний показан на фото. Здесь используются самоконтрящиеся гайки (и М10, и М12). Желаем успеха.

Технология резки металла в гараже – пример на видео

carfrance.ru

Установка фаркопа на Рено Логан своими руками: фото и видео

Только 10 % выпущенных автомобилей с конвейера французского автогиганта оборудованы фаркопом.

Поэтому, тем автомобилистам на чьём Логане такого помощника нет, придётся монтировать его своими руками. Такая операция не представляет собой какой-то неразрешимой задачи, требуется лишь 2-3 часа свободного времени и точное следование нашей инструкцией.

Видео про установку фаркопа на Рено Логан ниже.

Какой фаркоп выбрать?

Фаркоп Thule на новый Рено ЛоганФаркоп Thule на новый Рено Логан

Фаркоп от «законодателя моды» Thule

Фаркоп – считается модельным изделием, а это значит, что для каждой модели выпускается свой продукт. Поэтому прежде чем прийти в магазин вы должны точно знать какой тип этого прицепного устройства необходим для вашего автомобиля.

На рынке представлено множество различных видов фаркопов и всё они разделены на группы:

Виды фаркоповВиды фаркопов

Наглядно показано как выглядит каждый вид фаркопа.

  • Вариант А – предназначен для перевозки грузов с максимальным весом 1500 кг. (Является самым простым по конструкции).
  • Вариант В – обладает такой же грузоподъёмностью, но конструкция включает в себя полуавтомат на гайке.
  • Вариант С – конструкция представляет из себя полуавтомат на эксцентрике, грузоподъёмность увеличена до 1800 кг.
  • Вариант G и F – отличаются количеством крепёжных отверстий к кузову, имеют железо-кованную структуру и имеют грузоподъёмность 2000 килограмм груза.

Для автомобиля Рено Логан, используется самый простой тип конструкции: вариант А, поэтому перед выбором фаркопа обратите на это особое внимание.

Артикулы и распространённые варианты на новый Рено Логан

  • 8201555829 — поперечина (новый Рено Логан)
8201555829 поперечина фаркопа на новый Рено Логан8201555829 поперечина фаркопа на новый Рено Логан

Код оригинальной поперечины на новый Рено Логан

Установочный комплект фаркопа на Рено Логан в новом кузовеУстановочный комплект фаркопа на Рено Логан в новом кузове

Установочный комплект фаркопа

  • 8201555830 — комплект крепежа фаркопа.
Оригинальный комплект крепежа фаркопа на Рено Логан в новом кузовеОригинальный комплект крепежа фаркопа на Рено Логан в новом кузове

82 01 555 830 — артикул оригинального комплекта крепежа фаркопа

Оригинальный комплект крепежа фаркопа распакован Рено Логан новый кузовОригинальный комплект крепежа фаркопа распакован Рено Логан новый кузов

Оригинальный комплект крепежа фаркопа

Подготовка к установке

После приобретения фаркопа, необходимо разобраться со всем, что находится в комплекте. А комплект этот представляет из себя некий набор запчастей, предлагающий владельцу собрать всё своими руками и состоит из таких частей:

  1. Металлической конструкции. Металлические части фаркопаМеталлические части фаркопа

    Металлические части фаркопа состоят из балки, крюка и боковых пластин.

  2. Крепежных элементов. Крепёжная часть фаркопаКрепёжная часть фаркопа

    В зависимости от модели прицепного устройства, комплектация крепёжных элементов может отличатся.

  3. Электрической части. Электрическая часть фаркопаЭлектрическая часть фаркопа

    В комплектацию электрической части как правило входит инструкция, розетка и жгут проводов.

Для работы потребуется следующие инструменты и оборудование:

  • Эстакада или яма.
  • Домкрат.
  • Противооткатные башмаки или кирпичи.
  • Крестообразная и плоская отвертки.
  • Накидные и торцевые ключи.

Пошаговый процесс установки

Перед тем как приступить непосредственно к работе, убираем всё лишнее из багажника, в особенности его боковые части. А для того, чтобы добраться к задней части автомобиля было проще, поднимаем каждую сторону заднего колеса и фиксируем её на кирпичах или противооткатных башмаках. Можно изловчиться и без подъёма задней части, благо клиренс Логана позволяет сделать это.

  1. В первую очередь находясь под автомобилем снимаем подвесы глушителя. Сначала в середине автомобиля потом у самого глушителя. Для того чтобы подвесы лучше сошли с посадочных мест рекомендуется обработать их любым смазочным составом. Глушитель на посадочных местахГлушитель на посадочных местах

    В первую очередь лучше всего снимать крепления от кузова а потом от самого глушителя.

  2. Отсоединённый глушитель оставляем на задней балке, чтобы не мешал. Глушитель Рено ЛоганГлушитель Рено Логан

    Таким образом его будет трудно повредить и мешать он не будет.

  3. Следующим шагом будет демонтаж резиновых заглушек, расположенных на лонжеронах в багажнике с внутренней стороны “щеки”. Для этого достаточно лишь поддеть их с помощью плоской отвертки. Технологическое отверстие Рено ЛоганТехнологическое отверстие Рено Логан

    Такие резиновые заглушки легко поддадутся снятию даже от небольшого усилия.

  4. Эти заглушки собственно и скрывают заводские технологические отверстия. Технологическое отверстие на лонжеронеТехнологическое отверстие на лонжероне

    После снятия убедитесь в чистоте этих отверстий.

  5. Далее вам придётся найти отверстия в лонжероне, которые производитель спрятал под защитной лентой, для этого необходимо с помощью крестообразной отвёртки выдавить их во внутреннюю часть багажника. Технологические отверстия на Рено ЛоганТехнологические отверстия на Рено Логан

    С первого взгляда такие отверстия можно не найти. их расположения с двух сторон отмечены маркером.

  6. Таким образом отвёртка с лёгкостью прорывает такую плёнку. Подобную операцию проделываем и с противоположной стороны. Отвёртка в технологическом отверстииОтвёртка в технологическом отверстии

    Вот так легко отвёртка проходит сквозь защитную плёнку.

  7. После этого собираем фаркоп строго по инструкции, однако болты не затягиваем до предела. В первую очередь устанавливаются боковые пластины с двух сторон, следом крепится балка. Фаркоп на Рено ЛоганФаркоп на Рено Логан

    Ход таких работ следует делать строго по порядку.

  8. Далее, проверяем всё на надёжность фиксации и протягиваем все болты. Фаркоп на Рено ЛоганФаркоп на Рено Логан

    Так выглядит фаркоп на конечной стадии сборки.

  9. Конечным шагом будет установка самого буксировочного крюка.

Обратите внимание, что перед установкой подвесов глушителя, их следует ОБЯЗАТЕЛЬНО очистить от следов смазки, так как они должны устанавливаться на “сухую”.

Крепление глушителя Рено ЛоганКрепление глушителя Рено Логан

Очищаем от смазки крепление глушителя с помощью тряпки.

Монтаж электрооборудования

Подключение электрики на прицепное устройство необходимо в первую очередь для того, чтобы подключать к нему прицеп. Розетка устанавливается на штатное место с помощью пары болтов и фиксируется на крюке. Для того, чтобы подключить электрическую цепь от розетки к сети автомобиля, необходимо лишь провести её от фаркопа к одной из сторон задних фар. Подключение электрики лучше всего проводить как путём врезания проводов к кабелям проводки непосредственно фары.

Задняя фара Рено ЛОганЗадняя фара Рено ЛОган

Так выглядит расположение сигналов на плате задней фары Логана.

Обратите внимание, что питание стоп-сигнала, заднего хода и габаритов, (подсветка номера, тоже от габаритов), можно взять с одного элемента, а для того чтобы запитать поворотный сигнал, провода придётся разводить каждый на свою сторону.

Более информативное расположение проводки указано на обратной стороне заднего блока фонаря.

Выводы

Как вы могли убедиться сами в установке фаркопа на Рено Логан нет ничего сложного, достаточно лишь правильно выбрать в магазине необходимый тип этой конструкции, которых подходит именно вашему автомобилю, благо их в магазинах представлено множество и не спешное следование нашей инструкцией и у Вас обязательно всё получится.

P.S

Обратите внимание, что фаркопы для автомобиле Рено Логан с 2004-2012 и 2013-н.в имеют разную конструкцию и от этого совершенно разную цену.

Краткая справка

В самом начале 2000-х годов большинство Французских автомобилей не отличались низкой стоимостью технического обслуживания и всё больше и больше удивляли своих владельцев повешенной капризностью в эксплуатации. Популярные представители того времени Пежо и Ситроен намного уступали в стоимости обслуживания по сравнению с автомобилями того же класса из Кореи или Японии. Но в 2004 году компания Рено решила провести настоящий бум в мире автомобилестроения и выпустила на свет воистину народный автомобиль Рено Логан.

Этот автомобиль пришёлся сразу по душе как жителям Европы, так и России. Казалось бы, в этом автомобиле есть все, для того, чтобы передвигаться на нём с комфортом и экономичностью, но иногда возникает ощущение, что всё-таки чего-то не хватает. А не хватает именно той, полезной нагрузки, которую бы этот автомобиль использовал по назначению, в виде перевозки дополнительных агрегатов и прицепов. А для этого необходимо наличие фаркопа.

carfrance.ru

Фаркопы для Renault Logan II 2013-2020 Седан

Требуется прицеп для перевозки грузов, но на вашем автомобиле не предусмотрено сцепное устройство? Интернет-магазин «Альта-Картер» предлагает приобрести фаркоп для Renault Logan по разумной цене. Характеристики товараУстройство выдерживает высокие нагрузки, устойчиво к атмосферным...   читать подробнее

Требуется прицеп для перевозки грузов, но на вашем автомобиле не предусмотрено сцепное устройство? Интернет-магазин «Альта-Картер» предлагает приобрести фаркоп для Renault Logan по разумной цене.

Характеристики товара

Устройство выдерживает высокие нагрузки, устойчиво к атмосферным воздействиям и показала отличные результаты при долговременной интенсивной эксплуатации. Фаркоп идеально подходит к «Рено Логан». Для его установки не требуются сверление дополнительных отверстий, снятие и обрезание бампера.

Фаркоп Auto-Hak для «Рено Логан II» — это не просто сцепное устройство. Он предусматривает возможность присоединения прицепов с проведением электричества для дублирования сигналов фар. Все необходимые детали вы легко найдете в нашем каталоге.

В комплект входит подробная инструкция по установке, с помощью которой вы можете установить фаркоп самостоятельно.

Преимущества оформления заказа в «Альта-Картер»

  • Мы имеем возможность устанавливать минимальные цены на всю предлагаемую в нашем каталоге продукцию. Это возможно благодаря долгосрочному прямому сотрудничеству с проверенными поставщиками, которые предоставляют нам значительные скидки.
  • Мы организуем доставку запасных частей для автомобилей «Рено Логан» во все города России с помощью транспортных компаний. Отправка по Москве и области осуществляется курьерской службой. Также вы можете забрать заказ самостоятельно в ближайшем пункте выдачи нашего интернет-магазина.
  • Оплатить детали тюнинга можно при оформлении заказа или его получении. Мы принимаем наличные, безналичный расчет, перевод по карте и через сервисы «Яндекс.Деньги», WebMoney.
  • У нашей компании есть собственный сервисный центр в Москве, где квалифицированные специалисты установят элементы на ваш автомобиль быстро и недорого. Требуется предварительная запись. Более подробно об услуге можно узнать у нашего оператора.

Чтобы заказать фаркоп Auto-Hak на Renault Duster в нашем интернет-магазине, оформите заявку с помощью «Корзины» или свяжитесь с нами по одному из телефонов, указанных в контактной строке. Звонок по России бесплатный! Если вам требуется помощь специалиста, наш менеджер готов проконсультировать по любому вопросу, касающегося характеристик, цен, сроков и условий доставки товаров в ваш город.
