схемы блока реле под капотом, где находятся

Основные предохранители Renault Megane 2 разнесены на 4 части. Три находится внутри моторного отсека. Четвертый устанавливается в салоне. Все плавкие вставки и релейные переключатели предназначены для защиты силовых цепей и управляющих магистралей электронного оборудования.

Меган 2 поколения выпускается с 2003 года, но дальнейшее описание монтажных блоков приведено на авто 2007 г производства. Данные актуальны для модификаций универсал, седан и хэтчбек.


Блок предохранителей Меган 2 в салоне

Модуль устанавливается в левой части приборки. Чтобы добраться до узла потребуется снять защитный кожух.



На фото показана панелька машин, выпускавшихся с 2005 по 2008 год. Независимо от модификации и комплектации авто, расположение узла остается неизменным. Единственное, что может разниться – последовательность установки элементов.

Предохранители Меган 2 под капотом

Для упрощения конструкции блока, модуль разделен на три части. Расположение в моторном отсеке также не меняется. Деталь следует искать возле батареи.

Силовые предохранители на авто с 2006 года монтируются на плюсовой клемме АКБ.

Здесь проходят силовые жилы нагруженного оборудования и агрегатов, обеспечивающих работоспособность установки.

Второй модуль устанавливается под аккумулятором. Чтобы добраться к нему, потребуется демонтировать АКБ и его кожух крепления.

Третий элемент конструкции смонтирован скрытно – в корпусе основного блока предохранителей, находится вставка с защитными элементами силовых цепей.

Распиновка блока

На мегане 2 фазы в полном виде не приведена в сервисных руководствах. Это связано с тем, что схемы электрооборудования изображаются частично. Здесь присутствует только отдельный элемент конструкции с соответствующим предохранителем.

Чтобы определить распиновку конкретного плавкого элемента, потребуется изучить схему обслуживаемого прибора.

Схема предохранителей



На фото выше приведена схема установки вставок салонного блока. Подобное расположение актуально для большинства автомобилей, претерпевших рестайлинг 2008-2009 года. Также обозначение подходит для отдельных машин с 2004 г выпуска.

Далее изображена электрическая схема основного блока под капотом машины.

Для удобства восприятия, полная расшифровка предохранителей модулей приведена в подпунктах ниже.

Где находится предохранитель кондиционера

Система кондиционирования воздуха на авто типа дизель и бензин не отличается по конструкции. За работу сложного блока отвечает несколько плавких элементов одновременно.

Магистраль активации управления агрегатом проходит через 1 гнездо моторного модуля. Муфта компрессора запитана от предохранителя 16, находящегося рядом. Органы управления защищены вставкой 10, смонтированной в салоне, а силовая линия привода работает от элемента 19 под приборкой.

Бензонасос

Питание топливного насоса выполнено особым образом. В линии нет предохранителей, их роль выполняет ЭБУ двигателя. Если пропало питание установки, искать причину следует именно здесь.

Предохранитель прикуривателя

На версиях типа классик, если не работает только розетка, причину следует искать от элемента 7 в салоне машины. Некоторые автомобилисты устанавливают дополнительный агрегат с прямой магистралью от АКБ.

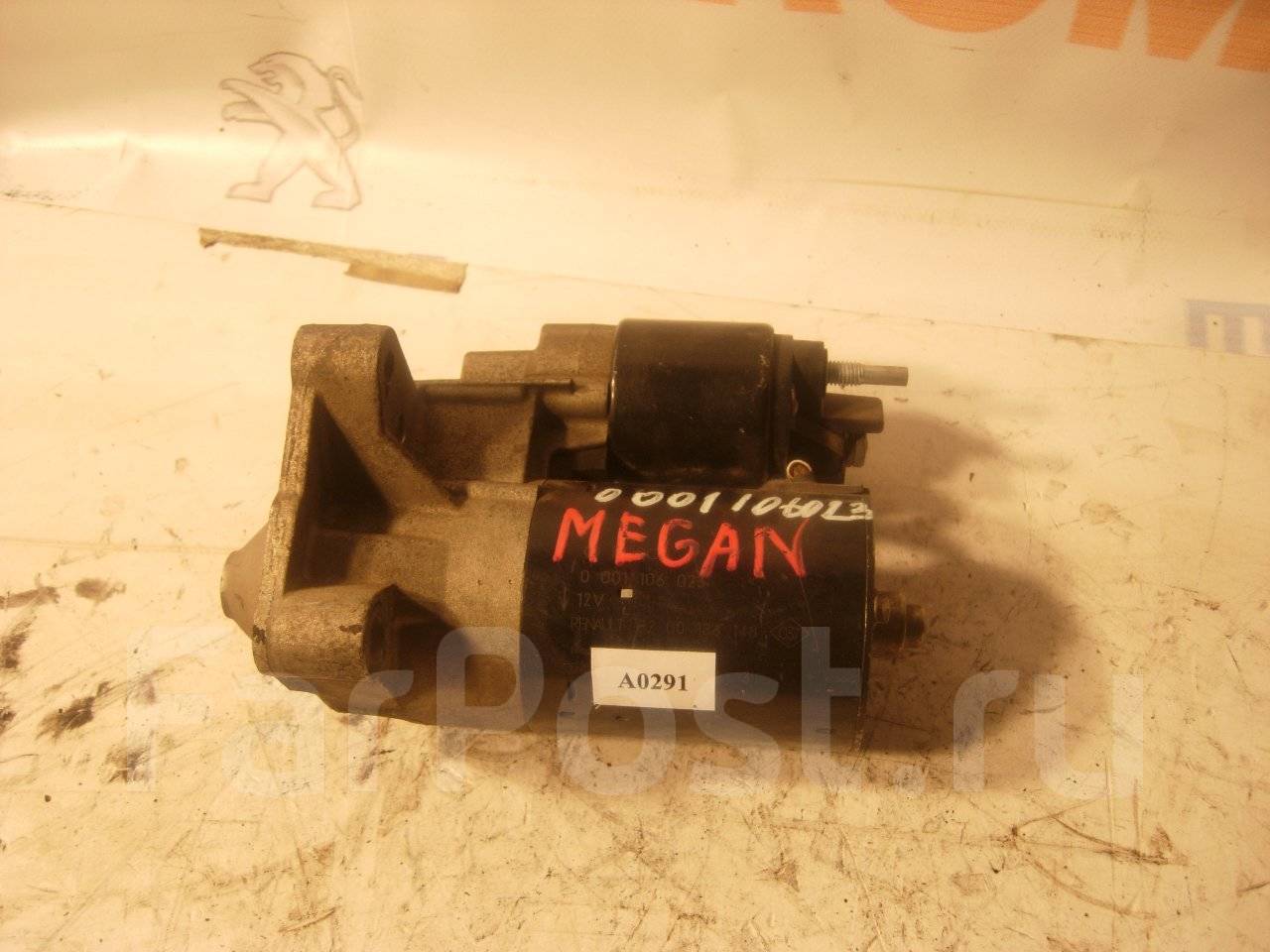

Стартер

Из общего ряда приборов выделяется предохранитель управляющей магистрали. Его следует искать под капотом возле аккумулятора. Следует учитывать, что деталь в большинстве комплектаций отличается по месту установки. Некоторые модификации вовсе не имеют подобного элемента – присутствует только реле, питаемое через замок зажигания.

Если вставка постоянно перегорает, причину следует искать в стартере.

Предохранитель печки: где находится

В комплектациях без системы кондиционирования, защита моторчика печки устанавливается под приборкой на позиции 19.

Вентилятор

Информация по обдуву отопителя указана выше. Для кулера радиатора питание подается от силового элемента 18 в моторной области авто. Вставка отвечает за обе скорости вращения привода (при наличии таковых).

Дворники

Силовая линия переднего дворника работает от вставки 22. Реле прерывателя обычно монтируется возле привода.

Где стоит предохранитель ближнего света

С лампами не все так просто. Здесь присутствует тройная магистраль. Предохранитель 4 подает питание на правый блок, вставки 5 и 7 ответственны за левый борт машины.

Подобное расположение актуально по причине повышенной сложности конструкции оптических элементов.

Предохранитель плюсовой клеммы

Это вставка повышенного номинала. Деталь обычно монтируется на самой клемме под номером 1. В некоторых версиях автомобиля место установки элемента может незначительно отличаться.

Предохранители аккумулятора

Монтируется в том же месте на второй позиции. Аналогично область монтажа может разниться в разных поколениях и комплектациях транспортного средства.

Стеклоподъемник

Питание системы кнопок выполнено на одной магистрали. Линию обслуживает предохранитель 7 салонного блока. Немного ниже, под номером 20 смонтирован и силовой элемент моторов — №20.

Предохранитель заднего хода

Лампы защищены вставкой 14 салонного блока. Автомобилисты переносят элемент из монтажной панели под приборную доску. Обычно это связано с серьезными неполадками в электрике и последующим низкокачественным ремонтом.


Габариты

Огни левого борта запитаны от салонного предохранителя №1. Освещение по правой стороне обслуживается вставкой 7.

Предохранитель АБС

Контроллер управления устройством запитан от №19. Работоспособность приводов и датчиков ABS зависит от элемента 5, смонтированного в силовом блоке на клемме аккумулятора.

Предохранитель замка багажника

На версии седан за запирание крышки грузового отсека отвечает вставка 6, установленная под приборкой со стороны водителя.

Меган 2: предохранитель омывателя стекла

Стеклоомыватель лобовухт – простое устройство. За питание моторчика отвечает элемент 10, установленный в модуле приборки.

Стоп-сигнал

Запитан от предохранителя 11 в салоне машины. Для получения доступа к панели потребуется снять защитную накладку.

Приборная панель

Индикация и работа контролируется предохранителем 15, установленным в моторной части.

Противотуманные фары

При наличии на машине ПТФ, под капотом устанавливается предохранитель 6 в основном блоке. Питание противотуманок выполнено для правой и левой стороны машины на одной магистрали.

Поворотники

Система включения поворотов и аварийной сигнализации входит в модуль комфорта автомобиля. В отдельных комплектациях, предохранители монтируются под приборкой на пустых гнездах.

Климат-контроль

Климатическая установка аналогично контролируется блоком комфорта. В первых модификациях, предохранители ставились на местах, отведенных для кондиционера.

Селектор АКПП

Индикатор положения автомата запитан от вставки 10 в салоне машины. Электроника селектора работает от элемента 12.

Магнитола

Штатная акустическая система подведена к предохранителю 10 салонного модуля. Отдельные автолюбители при монтаже доработанной магнитолы и динамиков проводят отдельные магистрали от аккумуляторной батареи. Расположение вставки верно только в случае с заводским проигрывателем.


Отопитель

О предохранителях системы подогрева салона указано выше.

Предохранитель зеркал

Система нагревателей зеркал внешнего вида выполнена на одной ветке проводки для обеих сторон машины. За работу теннов отвечает вставка 8 в салоне.

Аналогичное исполнение на приводах регулировки ЗВВ. Сервоприводы питаются через предохранитель 15, смонтированный под приборкой.

Подсветка номера

Освещение знака подключено к общей системе габаритных огней. Если прибор не работает, причину следует искать в указанной цепи.

Реле Меган 2

Если предохранители преимущественно защищают маломощное оборудование машины, релейные переключатели устанавливаются для подачи напряжения на энергоемкие потребители и приборы.

Реле кондиционера

Устанавливается в моторном отсеке отдельно от всего блока. Искать элемент следует на салонной переборке.

Топливный насос

Релюшка находится возле агрегата. На дизельных двигателях Сценик, также имеется подогрев фильтра. Деталька смонтирована на позиции 7 под капотом машины.

Реле стартера

Выключатель находится на правом крыле машины. В некоторых комплектациях устройство устанавливается в блоке под номером 4. Втягивающее реле на конвейер компании поставляет фирма Валео. Узел стандартно монтируется в корпусе пусковой установки.

Реле вентилятора охлаждения

Системы принудительного обдува двигателя, монтируется возле радиатора или на левом крыле машины.

Реле дворников

Система управления стеклоочистителями построена на двух независимых магистралях. Реле мотора дворников устанавливается под приборкой либо в моторном отсеке со стороны аккумулятора.

Реле ближнего света

Устанавливаются на головной оптике с тыльной стороны

Реле стеклоподъемника

Подача напряжения на стеклоподъемники находится под приборкой на позиции 1. Регуляторы положения стекла устанавливаются в блоке управления под обшивкой машины.


Стеклоочиститель

Реле дворников смонтировано под приборной доской со стороны водителя. Его можно найти по характерным щелчкам при активации.

Регулятор генератора

Переключатель подачи напряжения от генераторной установки устанавливается на крыле машины перед батареей.

Реле свечей накала

Активируются благодаря реле №1 и 3, установленным под аккумулятором.

Меган 2 —главное реле: где находится

ЭБУ смонтировано возле вентиляционного отверстия салона на металлической переборке.

Реле зарядки

Контролируется специальным реле. Прибор устанавливается возле генератора на магистрали, идущей к АКБ.

Как снять блок предохранителей

С салонным модулем можно разобраться просто. Для демонтажа устройства потребуется выполнить процедуру.

  1. Обесточить автомобиль.
  2. Вскрыть крышку монтажного блока и найти пластиковые клипсы креплений.
  3. Отжав фиксаторы, следует аккуратно потянуть на себя модуль и вынуть его с посадочного места.
  4. Далее необходимо перевернуть блок и разъединить контактную группу устройства.

В принципе на этом все.

С монтажным блоком под капотом все сложнее. Непонятно чем руководствовались инженеры при продумывании конфигурации устройства. Единственное ясно, что разобрать всю эту архитектуру проблематично.

    1. Полностью обесточить машину.
    2. Снять батарею со своего места.
    3. Далее нужно демонтировать пластмассовый фиксатор проводки.

    1. Дальше потребуется отсоединить всю проводку и клеммы, мешающие демонтировать поддон аккумулятора.
    2. После этого, открывается крышка самого монтажного блока.

    1. После того как защита снята, вооружаемся торксами и откручиваем винтики креплений модуля.
    2. После этого следует вынуть сборку монтажного блока из основного пластикового корпуса.

  1. Дальше отключаются все провода, колодки и клеммы от сборки.

Смена предохранителей

Как добраться до элементов, уже написано выше. Замена самой плавкой вставки также выполняется по определенному алгоритму.

  1. Определить перегоревший предохранитель.
  2. Используя специальные щипцы или пинцет вынуть поврежденную деталь с посадочного места и установить вместо нее новую.

Категорически запрещено вытягивать предохранители голыми руками, раскачивая их. Так можно отломать тонкую ножку детали.

Ремонт блока

После снятия модуля можно определить – предусмотрел ли изготовитель возможность его ремонта.

Если устройство перегорело или механически повреждено, его восстановление может обойтись дороже, чем покупка исправной детали.

Основные этапы замены неисправных предохранителей

Обычно процедура выглядит так.

  1. Определить неисправный прибор.
  2. Разобрать монтажный блок и найти нужный предохранитель.
  3. Вынуть поврежденный элемент из посадочного гнезда.
  4. Собрать конструкцию в обратном порядке.

Итог

Предохранители и реле Мегана 2 эффективны в защите электронного оборудования. Единственный недочет конструкции – сложность обслуживания устройства.

Рено меган 2 предохранитель стартера где находится. Описание блока предохранителей в рено меган

При проблемах с электрикой первым делом все рекомендуют первым делом проверять предохранители, но не на каждом автомобиле они находятся на видном месте. К примеру на Рено Меган блок предохранителей найти, а тем более снять будет задачей не из легких, особенно если это касается блока предохранителей под капотом. Также кроме подкапотного блока предохранителей на Renault Megane 2/Scenic 2, где находятся предохранители освещения и ряд других, имеется блок предохранителей и реле в салоне, в котором также имеются некоторые предохранители отвечающие за сигнализацию, стеклоподъемники и т. д. Для владельцев второго Сценика и Мегана покажем наглядно на фото где находится и как снять блок предохранителей.

Забегая на перёд подскажу, что на Рено Меган блок предохранителей тот который отвечает за внешнее освещение, абс, стеклоочистители, бибику, вентилятор охлаждения и некоторые другие находятся в блоке возле аккумулятора. И если нужно проверить или поменять предохранители, то в большинстве случаев (кроме внешнего освещения) придется снимать аккумулятор и блок управления двигателя. Если же проблемы с электрикой в салоне авто, то понадобится снять боковую панель, панель с кнопками (возле руля) и панель под рулевой колонкой.

Чтобы добраться к блоку предохранителей и реле в салоне автомобиля Renault Megane 2/Scenic 2 сначала нужно снять боковую панель возле руля.

Снимаем боковую панельку.

Затем снять панель с кнопками и отсоединить ихний разъем питания (тонкой отверткой или шилом).

После того как сняли панель под рулем, можно увидеть салонный блок предохранителей.

Для того чтобы снять блок с предохранителями и реле, находящимися возле рулевой колонки нужно нажать чем то на защёлку.

Вот собственно выпавший блок с реле и предохранителями. Затем перейдем к демонтажу блока предохранителей и реле находящихся под капотом автомобиля Megane 2/Scenic 2.

Открыв капот снимаем пластмассовую пластину, а потом открутить 2 болтика защитной крышки блока где находятся предохранители на Рено Меган/Сценик 2.

Если присмотреться то первый ряд подкапотных предохранителей уже можно увидеть. Но чтобы демонтировать блок со всеми нужно идти дальше. Придется снять аккумулятор, ЭБУ, площадку под АКБ, снять крышку с предохранителей и потом вытянуть саму плату. По этому продолжаем дальше..

Отсоединяем разьемы

Снимем клеммы с аккумуляторной батареи

и демонтируем сам аккумулятор.

затем нижний болт крепления.

Отсоединяем 3 разъема подходящих к блоку управления.

Функционирование каждого транспортного средства зависит не только от исправности двигателя, но и от работоспособности предохранителей. Так или иначе, но электрическая цепь играет важную роль в работе авто. В этой статье мы расскажем вам о том, какие функции выполняют предохранители Рено Меган 2, где расположен блок и как происходит его замена.

[ Скрыть ]

Что такое предохранители и зачем они нужны

Что такое предохранители? Зачем они нужны? Где находится блок предохранителей (БП)? Эти вопросы приходили в голову каждому автовладельцу Рено. Сейчас мы постараемся дать ответы на эти вопросы вкратце. Эти элементы предназначены для размыкания электрической цепи, когда сила тока в ней резко увеличивается.

Говоря более понятным языком, компоненты БП необходимы для того, чтобы защитить устройства системы электрического оборудования от поломки в результате короткого замыкания или перегрузки цепи. То есть, если в цепи вдруг возникли неполадки и произошло короткое замыкание, то первым делом из строя выйдет предохранитель, а потом уже возможно само устройство. Предохранитель, как говорится, берет весь удар на себя. И не зря, ведь дешевле приобрести этот элемент в случае его выхода из строя, чем покупать новые электрические стеклоподъемники, зеркала и т.д.

Расположение и схема БП

Далее предлагаем вам узнать, где находятся и какие функции выполняют предохранители на БП в автомобилях Рено второго и третьего поколения. В обеих моделях автомобилей основной БП расположен на левой стороне торпеды. Чтобы добраться до него с водительского места, нужно на панели приборов с левой стороны под рулем снять крышку.

Кроме того, в машинах французского производителя есть еще один БП, который установлен в моторном отсеке. Его схема также будет описана ниже. Несмотря на одинаковое местонахождение БП, схемы в обеих моделях авто отличаются друг от друга, поэтому мы рассмотрим их описание отдельно.

Меган 2

Ниже представлена схема БП для автомобиля Рено Меган 2, находящего в салоне транспортного средства.

Маркировка Предназначение
С Данный компонент определяет работоспособность вентилятора отопителя системы.
D Устройство обеспечивает функционирование электрических стеклоподъемников, установленных на задних пассажирских дверях.
E Отвечает за работу люка крышки.
F Обеспечивает работу системы ABS.
G Этот компонент является многофункциональным и отвечает сразу за несколько устройств:
  • за работу аудиосистемы;
  • устройство ;
  • устройство омывателя стекол;
  • прикуривателя;
  • сигнализацию.
H Обеспечивает функционирование стоп-сигналов.
L, M Данный компонент обеспечивает передних дверей.
N Обеспечивает функциональность панели приборов, мультимедийной системы, а также устройства заднего вида.
O Этот компонент обеспечивает функционирование звукового гудка.
P При выходе из строя этого компонента работа дворника заднего стекла невозможна.
R Отвечает за работу климатической установки.
S Обеспечивает функциональность датчика измерения температуры в салоне автомобиля.
T Обогревает передние сидения.
U Отвечает за одновременную блокировку всех дверей авто.
W Обогревает зеркала заднего вида.
A Реле электрического стеклоподъемника.

Ниже описан блок, находящийся под капотом, а также назначение его компонентов. Именно в этом БП расположен предохранитель и других оптических приборов.

Меган 3


Обозначения каждого компонента указаны ниже.

Ниже представлена схема БП, установленного в моторном отсеке авто. Предлагаем ознакомиться со схемой и описанием компонентов.



Процесс снятия и замены

Итак, приступим:

  1. Для начала откройте капот и отсоедините клеммы от аккумуляторной батареи. Если этого не сделать, демонтаж БП может иметь печальные последствия для автомобиля.
  2. Вы увидите БП, находящийся с правой стороны в подкапотном пространстве. Вам нужно открутить винты, крепящие аккумуляторную батарею и снять ее. Также открутите крышку БП. Все болты, которые необходимы отвинтить, указаны красным цветом на фото.
  3. При помощи гаечного ключа на «10» открутите гайку и снимите хомут с пучком проводов.
  4. Теперь вам необходимо открутить винты крепления непосредственно БП.
  5. Сделав это, устройство можно демонтировать.
2. Красным цветом указаны винты площадки аккумулятора — их нужно открутить

Все электрические цепи автомобиля Рено имеют защиту в виде предохранительных вставок различного номинала. При внезапном отказе фар или других компонентов электросистемы, чтобы разобраться в проблеме и устранить ее, водителю в первую очередь следует проверить работоспособность предохранителей на Рено Меган 1, 2 и 3.

[ Скрыть ]

Где находится БП и его схема

На всех поколениях Renault Megane применяется электрическая проводка с двумя раздельными блоками предохранителей. Один из них расположен в нижней части панели приборов в районе колена левой ноги водителя. Второй — установлен в подкапотном пространстве.

Салонный блок

Расположение предохранителей салонного блока на автомобилях Меган 1, 2 и 3 могут отличаться.

Megane I

Доступ к салонному блоку этого автомобиля осуществляется через съемную пластиковую крышку. На машинах могут быть два типа блоков - стандартный и расширенный. Внешне они почти идентичны, разница лишь в расположении и номинале плавких вставок.

Стандартный блок Меган 1 Расширенный блок Меган 1

На фото описаны назначения предохранителей.

Общая схема модуля

Схема расположения предохранителей в модуле одинакова как для Рено Меган 3 с дизелем, так и с бензиновым двигателем.

Бензиновый вариант Дизельный вариант

На радиаторе отдельно установлено реле для включения приводов вентиляторов, рассчитанное на ток до 70 А.

Процесс замены

Конструкция блока под капотом на автомобилях Рено Меган крайне неудобная, поэтому процесс замены может вызывать некоторые трудности.

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено Меган 2 в блоке моторного отсека.

Для этого понадобятся:

  • ключи TORX T40, Т30;
  • обычный ключ на 10 и 13 мм;
  • отвертка с плоским и тонким жалом;
  • запасные предохранители;
  • щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на Меган с кузовом универсал нужно выполнить следующее:

  1. Отключить клеммы с аккумулятора и снять его с машины.
  2. За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
  3. Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
  4. Выкрутить один болт с корпуса контроллера.
  5. Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
  6. Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
  7. Вынуть площадку батареи.
  8. Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
  9. Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
  10. Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
  11. Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
  12. Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
  13. Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
  14. Отключить разъемы блока и демонтировать его с автомобиля.
  15. После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

При поиске неисправного предохранителя на Меган 3 необходимо тщательно изучать схему. Например, каждый стоп-сигнал машины получает питание по отдельной цепи и имеет отдельный предохранитель в салонном блоке.

Доступ к электрооборудованию на таких машинах организован проще.

Для того, чтобы демонтировать блок необходимо:

  1. Отстегнуть четыре защелки по углам.
  2. Демонтировать два фиксатора красного цвета.
  3. Снять заглушку проводки.
  4. Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей. В новом блоке необходимо установить предохранители на те же места, что и в старом. Важно при этом проверить соответствие номинала вставок с требованиями электрической схемы к предохранителям автомобиля. Замена блока на Меган 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам.

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ИХ ЗАМЕНА

Большинство цепей питания электрообо­рудования автомобиля защищено плавки­ми предохранителями. Мощные потреби­тели тока подключены через реле. Предох­ранители и реле установлены в монтажных блоках, которые находятся в салоне авто­мобиля и моторном отсеке.

Предохранители установлены в монтаж­ном блоке в салоне автомобиля (рис. 10.1). Он расположен в нижней левой части пане­ли приборов со стороны водителя и закрыт крышкой. Назначение предохранителей приведено в табл.10.1.

В нижней левой части панели приборов расположен блок управления электрообо­рудованием салона.

Схема расположения предохранителей в монтажном блоке, установленном в мотор­ном отсеке с левой стороны по направле­нию движения, приведена на рис. 10.2. Назначение этих предохранителей указано в табл. 10.2.

Кроме того, в моторном отсеке располо­жены монтажный блок силовых предохра­нителей и коммутационный блок А (рис. 10.3). Назначение силовых предохраните­лей указано в табл. 10.3.

Расположение плавких вставок в блоке на­конечника провода клеммы«+»аккумулятор­ной батареи приведено на рис. 10.4. Назна­чение плавких вставок указано в табл. 10.4.

1. Подденьте крышку монтажного блока и, преодолевая сопротивление фиксаторов...


2. ...откройте ее.




3. При необходимости выведите из заце­пления держатели крышки снизу и отсое­дините крышку монтажного блока от ни­жней левой облицовки панели приборов.

4. Прежде чем заменить перегоревший предохранитель, выясните причину его пе­регорания и устраните ее. При поисках не­исправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

ПРЕДУПРЕЖДЕНИЕ

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, - это может привести к повреждению электрических приборов и да­же к пожару.

5. Специальным пластмассовым пинцетом извлеките заменяемый предохранитель.

ПРИМЕЧАНИЕ

Рис. 10.1. Предохранители и реле в монтажном блоке, расположенном в салоне автомобиля

Так выглядит перегоревший предохранитель (показанная перемычка внутри держателя перегорела и разорвалась). Для замены ис­пользуйте запасной предохранитель того же номинала (и цвета).

Для доступа к монтажному блоку силовых предохранителей, расположенного в мотор­ном отсеке, выполните следующее.


1. Откройте капот и установите его на упор.






ЦЕПИ, ЗАЩИЩАЕМЫЕ ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ, Таблица 10. 1

УСТАНОВЛЕННЫМИ В МОНТАЖНОМ БЛОКЕ В САЛОНЕ

Номер реле/ предохранителя

Сила тока,А

Наименование

Предохраните­

ля/реле

Цвет предох­ранителя/ реле

Защищаемая цепь

Резерв

Резерв

Резерв

APIA

Бежевый

Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света

BPR1

Желтый

Обогрев сидений водителя и переднего пассажира

BR3

Желтый

Электрозамки всех дверей

Голубой

Прикуриватель

7,5

15RP

Коричневый

Обогрев наружных зеркал

SP15

Красный

Блок управления ABS

SP2

Голубой

Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель K 9 K ),блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией

SP17

Голубой

Стоп-сигнал

Резерв

BP55

Белый

Электродвигатель стеклоподъемника двери водителя

BP70

Белый

Электродвигатель стеклоподъемника двери перед­него пассажира

ВСРЗ

Желтый

Комбинация приборов, электропривод наружных зеркал

BP32

Голубой

Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна

ВР25

Голубой

Электродвигатель стеклоочистителя двери задка

Блок защиты и коммутации

Расположение
Блок расположен в коммутационном блоке двигателя (в моторном отсеке).

Рис. 5. Обозначение предохранителей блока защиты и коммутации

Обозначение предохранителей блока защиты и коммутации показано на рис. 5.
Цепи, защищаемые предохранителями (в зависимости от уровня комплектации автомобиля) представлены в таблице 5.


Блок, расположенный в коммутационном блоке двигателя (в моторном отсеке). Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлены в таблице 6.

Таблица 5 Цепи, защищаемые предохранителями (в зависимости от уровня комплектации автомобиля)


Таблица 6 Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля)





Блок предохранителей и реле в салоне

Рис. 1. Блок предохранителей и реле расположенный в салоне автомобиля

Блок расположен в салоне, в левой нижней части приборной панели (см. рис. 1).
Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля) приведено в таблице 1.

Таблица 1 Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля)



Блок предохранителей цепей питания


Рис. 7. Блок, расположенный в коммутационном блоке в моторном отсеке под блоком защиты и коммутации

Блок расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) (рис. 7).
Назначение предохранителей (в зависимости от уровня комплектации автомобиля) представлены в таблице 7.

Таблица 7 Назначение предохранителей (в зависимости от уровня комплектации автомобиля

Opel Astra бензиновый 16v | DRIVE2


Подвеска емкая и прочная, на трассе держит как вкопанная и не болтает. Салон простой и эргономичный, ничего лишнего.

Понравилось управление, на скорости слушается хозяина беспрекословно, дороге не дает шансов все испортить, в поворотах подвеска выручала несколько раз, давала о себе знать и хорошо настроенная АБС.

Тормоза в случае необходимости хватаются в землю мертвой хваткой. Двигателя опель астра g 1 2 бензин. Расход маленький, заправлял 1 раз в две недели. На баке в городе проезжал км, а если аккуратненько переключаться нато можно и до км, от лампы до лампы литров.

Средний расход около 6,6 литров на сотенную в городском цикле, на трассе получался 5,5. Машина сполна окупает свои деньги и, даже не смотря на солидный пробег. Интересно, что уже в те годы Астра оснащалась электрическим усилителем руля.

Также опель астра g 1 2 бензин интересно, что стойки стабилизатора выполнены из карбона.

Замена масла в пятиступенчатой механике Астры производится каждые км. Коробка Астры требует оригинальное масло — Opel — 19 40 Помимо механики для Астры предлагался четырехступенчатый автомат.

На модификациях Астр с моторами объемом до 1. Опель астра g 1 2 бензин диски на Астре служат около 60 км, такой же срок живут шаровые опоры и рулевые наконечники. Стойки передних стабилизаторов на Астре служат 30 — 45 км. В целом, салон конечно не радует большим разнообразием дизайнерских изысков, но при этом он очень удобен и функционален: За рулем опель астра g 1 2 бензин устроиться с комфортом, сиденья имеют хорошую боковую поддержку, большой диапазон регулировок, рулевое колесо также регулируется по высоте и вылету.

Качество сборки на высоком уровне, материалы также приятные на ощупь. Но выбрать приличный вариант. Поэтому, если предыдущий владелец нормально обслуживал АКПП, и ему по какой-то причине можно верить, то версия с автоматом может оказаться даже предпочтительнее.

То же можно сказать про турбированный 2. Чего не брать? Неудачные версии: Рестайлинг и дорестайлинг — Как такового официального рестайлинга у Astra G не было в период всего европейского выпуска с по год.

В м, правда, обновили линейку моторов, плюс постепенно выводили на рынок новые модификации: Технически Шевроле Вива ничем не отличалась от Астры, разве что качество кузовной стали оказалось пониже, но антикора на днище при этом — побольше. Как следствие, днище у Вивы обычно в лучшем состоянии, однако арки и внешние кузовные панели — в худшем. Некоторое количество этих машин можно найти в продаже и в Опель астра g 1 2 бензин.

Кузов, коррозия — Astra G гниют заметно медленнее, чем их предшественницы из х Astra F — спасает оцинковка внешних кузовных панелей. Днищу и порогам с родным антикором повезло меньше, и если заботливые хозяева их дополнительно не обрабатывали, то там, скорее всего, уже труха.

Opel Astra 1.2L 75 hp Минилитражка

Притом снаружи это может быть и незаметно за пластиковыми накладками на порогах — нужно смотреть снизу и не бояться тыкать отвёрткой.

Днище, лонжероны, пороги — это всё в зоне риска, и если дело плохо, то сварка зачастую обойдётся дороже рыночной стоимости машины. Если видите ржавчину на боковых дверях, капоте, крыльях и. Мы это умеем.

Опель астра g 1 2 бензин — Редкий у нас бензиновый моторчик 1. Большинство доживают тысяч доно были случаи растяжения ещё до тысяч пробега. Замена цепи со всеми сопутствующими деталями по меркам маленькой старой машинки по цене не порадует.

Ну в конце когда снаружи всё будет готово можно и 2 литра турбо поставить от opc, а потом можно будет успокоиться и строить корч из какого-нибудь москвича.

Технические характеристики автомобиля Opel Astra G 1.2 (G)

Это всё желания, неизвестно осуществятся ли они когда-нибудь или может быть всё изменится вокруг так, что об этом и думать не придется. А пока я просто катаюсь на. Паспортные данные Двигатель 1.

Предохранители рено меган 2: где находятся, замена

Где расположен блок предохранителей и реле в салоне Renault Megane 2

Блок предохранителей в салоне расположен в панели приборов снизу слева. Для наглядности взгляните на фото, по ним хорошо видно, где же расположен этот блок. До этого блока легко добраться, легко проверить в нем целостность предохранителей.

Сам блок выглядит вот так…

…а обозначение предохранителей и номиналы в нем следующие.

Номер  Сила тока, А Наименование предохранителя/реле Защищаемая цепь
1 Резервный
2 Резервный
3 Резервный
4 3 АР1А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
5 20 BPR1 Обогрев сидений водителя и переднего пассажира
6 20 BR3 Электрозамки всех дверей
7 15 Прикуриватель
8 7,5 15RP Обогрев наружных зеркал
9 10 SP15 Блок управления ABS
10 15 SP2 Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией
11 15 SP17 Стоп-сигнал
12 Резерв
13 25 BP55 Электродвигатель стеклоподъемника двери водителя
14 25 BP70 Электродвигатель стеклоподъемника двери перед­него пассажира
15 20 ВСРЗ Комбинация приборов, электропривод наружных зеркал
16 15 ВР32 Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна
17 15 ВР25 Электродвигатель стеклоочистителя двери задка
18 20 ВР77 Блок управления электрооборудованием салона, реле дополнительного оборудования
19 30 SP3 Электродвигатель системы отопления (кондициони­рования) и вентиляции салона
20 40 BP87/BP48 Электродвигатели стеклоподъемников задних дверей
21 20, 40 BP93 Электродвигатель люка салона, электропривод складывающейся крыши
R1 Реле электродвигателей стеклоподъемников всех дверей
R2 Реле дополнительного оборудования

Теперь де можно о блоках и местах в подкапотном пространстве. Начнем с того, что попроще.

Где расположен блок предохранителей и реле в моторном отсеке Renault Megane 2

Первые предохранители можно обнаружить прямо на клеймах аккумулятора. Там всего-то 3 штучки.

У них следующие задачи и цели по защите цепей.

Номер Сила тока,А Наименование предохранителя/реле Защищаемая цепь
1 30 BPS1 Аккумуляторная батарея, монтажный блок салона, блок управления электрооборудованием салона
2 350, 400 BPDA Коммутационный блок моторного отсека (350 А — автомобиля с бен­зиновым двигателем, 400 А — автомобиля с дизельным двигателем)
3 30 ВР31 Коммутационный блок моторного отсека

Дальше все сложнее. До остальных предохранителей придется добираться. Ведь они спрятаны за аккумулятором. Поэтому первым делом снимаем аккумулятор.

Снимаем фурнитуру, отключаем штекеры от ЭБУ. Снимаем полностью площадку под аккумулятор.

Добираемся до кожуха где стоят предохранители.

По дороге отключаем штекера. Основной пластиковый корпус остается на месте, из него и вытаскивается сборка блока.

Саму сборку тоже надо еще вскрыть. В целом это какой-то дурдом! Очень все неудобно и долго.

Вот он блок, но и то предварительно уже отключены провода.

Теперь же о вариация того, что вы можете увидеть. Можно увидеть такой блок. Таким он был на первых машинах. Обозначения смотрите ниже.

  • Возможна и другая вариация, более поздние версии Renault Megane 2.

Ну и в самом конце можно сказать о силовых предохранителях, которые остались на кожухе прикрученном к левому крылу, то есть на том корпусе из которого мы вытащили блок о котором писали выше. Силовые предохранители выглядят так.

И у них согласно обозначениям следующий функционал.

Номер Сила тока, А Наименование предохранителя/реле/Цвет Защищаемая цепь
1 70 ВР91/Оранжевый Реле дополнительного подогрева 2
2 60 ВР11/Красный Монтажный блок предохранителей и реле в салоне
3 40 ВР9/Красный Реле дополнительного подогрева 1
4 70 ВР81/Оранжевый Электроусилитель рулевого управления
5 50 ВР8/Красный Блок управления ABS
6 70 ВР12/Оранжевый Монтажный блок предохранителей и реле в салоне
7 20 ВР27/Желтый Реле подогрева топливного фильтра дизельного двигателя
8 70 ВР35/Оранжевый Блок управления предпускового подогрева
9 9 — — Не используется

Теперь вы знаете пусть не все, но очень многое о том где находятся и как добраться до предохранителей на машине Renault Megane 2

Источник: https://autosecret. net/rukovodstvo-po-remontu/raspolozhenie-predokhranitelej-na-mashinakh/predokhraniteli-i-rele-renault-raspolozhenie-na-mashinakh/2168-predokhraniteli-i-rele-renault-megane-2-faza-1-i-faza-2

Блок предохранителей на Рено Меган 2/Рено Сценик 2 где находится и как его снять для замены предохранителей

При проблемах с электрикой первым делом все рекомендуют первым делом проверять предохранители, но не на каждом автомобиле они находятся на видном месте. К примеру на Рено Меган блок предохранителей найти, а тем более снять будет задачей не из легких, особенно если это касается блока предохранителей под капотом.

Также кроме подкапотного блока предохранителей на Renault Megane 2/Scenic 2, где находятся предохранители освещения и ряд других, имеется блок предохранителей и реле в салоне, в котором также имеются некоторые предохранители отвечающие за сигнализацию, стеклоподъемники и т.д.

Для владельцев второго Сценика и Мегана покажем наглядно на фото где находится и как снять блок предохранителей.

Забегая на перёд подскажу, что на Рено Меган блок предохранителей тот который отвечает за внешнее освещение, абс, стеклоочистители, бибику, вентилятор охлаждения и некоторые другие находятся в блоке возле аккумулятора.

И если нужно проверить или поменять предохранители, то в большинстве случаев (кроме внешнего освещения) придется снимать аккумулятор и блок управления двигателя.

Если же проблемы с электрикой в салоне авто, то понадобится снять боковую панель, панель с кнопками (возле руля) и панель под рулевой колонкой.

1

Чтобы добраться к блоку предохранителей и реле в салоне автомобиля Renault Megane 2/Scenic 2 сначала нужно снять боковую панель возле руля.

2

Снимаем боковую панельку.

3

Затем снять панель с кнопками и отсоединить ихний разъем питания (тонкой отверткой или шилом).

4

Далее демонтировать панельку под рулевой колонкой открутив 5 болтов где указано на фото.

5

После того как сняли панель под рулем, можно увидеть салонный блок предохранителей.

7

Для того чтобы снять блок с предохранителями и реле, находящимися возле рулевой колонки нужно нажать чем то на защёлку.

8

Вот собственно выпавший блок с реле и предохранителями. Затем перейдем к демонтажу блока предохранителей и реле находящихся под капотом автомобиля Megane 2/Scenic 2.

9

Открыв капот снимаем пластмассовую пластину, а потом открутить 2 болтика защитной крышки блока где находятся предохранители на Рено Меган/Сценик 2.

10

Если присмотреться то первый ряд подкапотных предохранителей уже можно увидеть. Но чтобы демонтировать блок со всеми нужно идти дальше. Придется снять аккумулятор, ЭБУ, площадку под АКБ, снять крышку с предохранителей и потом вытянуть саму плату. По этому продолжаем дальше..

12

Снимем клеммы с аккумуляторной батареи

13

и демонтируем сам аккумулятор.

14

Далее откручиваем крепящие болты ЭБУ («мозги») автомобиля. Сначала верхний болт

15

затем нижний болт крепления.

16

Отсоединяем 3 разъема подходящих к блоку управления.

17

и вынимаем сам ЭБУ. Кстати если кому нужно, то теперь знает как снять блок управления на Renault Megane 2/Scenic 2.

18

Открутив болт крепящий блок предохранителей можно будет его вытащить.

19

Вынимая блок с предохранителями, будьте аккуратны — идет туговато, поэтому тяните потихоньку.

20

Чтобы снять блок полностью отсоедините клеммы (записывать или запоминать не нужно, так как они разные и перепутать невозможно).

22

А вот собственно и сам блок предохранителей Рено Меган/Сценик — вид сверху

23

Блок предохранителей и реле — вид снизу.

Источник: https://etlib. ru/report/639-gde-na-reno-megan-blok-predohranitelej

Предохранители рено меган 2 поколения и блоки реле со схемами и описанием

Renault megane 2 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах с кузовами хетчбэк, седан, универсал. Седан собирали на заводе в Турции, а остальные модификации во Франции.

В некоторых странах универсалы Megane 2 продавали под другим названием – Megane Grand Tour. Мы покажем где расположены блоки с предохранителями и реле в рено меган 2 поколения, а так видео пример как к ним добраться.

Так же фотографии блоков и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.

Блоки с предохранителями под капотом

Под капотом рено меган 2 поколения находятся 3 блока с предохранителями. Как к ним добраться можете посмотреть в данном видео.



Плавкие вставки на аккумуляторе

Данный блок расположен на плюсовой клемме аккумуляторной батареи.

  1. 30А — Электронный блок управления в салоне
  2. 350 А — автомобиля с бензиновым двигателем, 400 А — автомобиля с дизельным двигателем — Коммутационный блок моторного отсека
  3. 30А — Коммутационный блок моторного отсека

Коммутационный блок

Фото — схема

Описание

1 7,5А Лампа габаритного огня левой блок-фары, прикури­ватель, выключатель центрального замка и аварий­ной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони­рования) и вентиляции
2 10А Лампа дальнего света левой блок-фары
3 10А Лампа дальнего света правой блок-фары
4 10А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор коррек­тора света фар, электродвигатель корректора пра­вой блок-фары
5 10А Лампа ближнего света левой блок-фары, электро­двигатель корректора левой блок-фары
6 20А Лампы противотуманных фар
7 7,5А Лампа ближнего света правой блок-фары, правый габарит, индика­тор положения селектора автоматической коробки передач, блок управления стеклоподъемниками всех дверей
8 15А Запорный электромеханизм противоугонного устройства рулевой колонки
9 5А Модуль подушки безопасности водителя, электро­усилитель рулевого управления
10 7,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем
11 5А Электромеханизм противоугонного устройства ру­левой колонки
12 5А Автоматическая коробка передач
13 10А Блок управления системой питания сжиженным газом
14 10А Лампы света заднего хода
15 20А Реле электромагнитного клапана системы питания сжиженным газом
16 10А Электромагнитная муфта компрессора кондиционера
17 10А Резерв
18 40А Электровентилятор системы охлаждения двигателя
19 25А Блок управления ABS
20 30А Обогрев стекла двери задка
21 25А Реле стартера
22 25А Электродвигатель стеклоочистителя ветрового окна
23 25А Резерв

Блок силовых предохранителей

Находится под коммутационным блоком.

Схема

Обозначение

1 70А Реле дополнительного подогрева 2
2 60А Монтажный блок предохранителей и реле в салоне
3 40А Реле дополнительного подогрева 1
4 70А Электроусилитель рулевого управления
5 50А Блок управления ABS
6 70А Монтажный блок предохранителей и реле в салоне
7 20А Реле подогрева топливного фильтра дизельного двигателя
8 70А Блок управления предпускового подогрева
9 Не используется

Блок в салоне рено меган 2

Он находится в левой нижней части приборной панели. На обратной стороне защитной крышке будет находится актуальная информация с расшифровкой схемы.

Схема

Назначение

1 Резерв
2 Резерв
3 Резерв
4 3А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
5 20А Обогрев сидений водителя и переднего пассажира
6 20А Электрозамки всех дверей
7 15А Прикуриватель
8 7,5А Обогрев наружных зеркал
9 10А Блок управления ABS
10 15А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией
11 15А Стоп-сигнал
12 Резерв
13 25А Электродвигатель стеклоподъемника двери водителя
14 25А Электродвигатель стеклоподъемника двери перед­него пассажира
15 20А Комбинация приборов, электропривод наружных зеркал
16 15А Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна
17 15А Электродвигатель стеклоочистителя двери задка
18 20А Блок управления электрооборудованием салона, реле дополнительного оборудования
19 30А Электродвигатель системы отопления (кондициони­рования) и вентиляции салона
20 40А Электродвигатели стеклоподъемников задних дверей
21 20А 40А Электродвигатель люка салона, электропривод складывающейся крыши
R1 Реле электродвигателей стеклоподъемников всех дверей
R2 Реле дополнительного оборудования

За прикуриватель отвечает предохранитель номер 7 на 15А.

Источник: https://vsepredohraniteli.ru/renault/megan-2.html

Блок предохранителей на автомобилях «Рено-Меган 2—3»

Время прочтения:

В автомобиле Рено Меган производители предусмотрели защиту электронного оборудования от перегрузок.

Если одна из электронных систем выходит из строя, значит, какой-то предохранитель перестал функционировать, следовательно, его нужно заменить на исправный.

Данная статья расскажет, как получить доступ к блоку предохранителей на Рено Меган 2 и произвести его самостоятельную замену.

Предохранители и их функции

Предохранители выполняют важную роль в электронной системе автомобиля – они размыкают электроцепь в тех случаях, когда напряжение в ней резко возрастает. То есть, детали монтажного блока защищают электрооборудование автомобиля от короткого замыкания или перенапряжения.

Например, если в электроцепи произошло короткое замыкание, то предохранитель берет удар на себя и выходит из строя.

В большинстве случаев электрооборудование, за функционирование которого отвечал сгоревший предохранитель, остается невредимым.

Заменить элемент на Рено Меган 3 и других моделях Рено гораздо дешевле, чем покупать новые стеклоомыватели, прикуриватель и другое электрооборудование.

Салонный монтажный блок

В данной модели автомобиля Рено предусмотрено два монтажных блока. Один из них расположен в салоне слева от водителя. Чтобы получить к нему доступ, нужно отсоединить и снять защитную крышку, которая фиксируется на защелках.

Получив доступ к салонному блоку предохранителей на Меган 2 и вооружившись электросхемой, необходимо визуально найти перегоревший датчик и заменить его на новый. Выявить предохранитель, который перегорел, не составит труда – достаточно посмотреть на него на просвете и будет видно целая перемычка у него или перегоревшая.

Чаще всего перегорает элемент, который отвечает за систему отопления и кондиционер. Он имеет маркировку SP3. В первую очередь пря из строя  25-й элемент салонного блока предохранителей меган 2 с маркировкой BCP3, 20 элемент под маркированием BP77 и 10-й с надписью SP2.

Рядом с ними расположены реле, отвечающие за работоспособность электроомывателя фар, электростеклоподъемников и штатного головного механизма.

Блок предохранителей в моторном отсеке

Второй блок предохранителей на Рено Меган 2 расположен под капотом и содержит все детали, которые отвечают за системы электроники и освещения, а также электрооборудование мотора.

Монтажный блок находится в моторном отсеке в правом углу. Он прикрыт небольшим пластиковым щитом, зафиксированным на защелку.

С обратной стороны щитка находится электросхема, которая поможет выявить перегоревший элемент. Выглядит она так:

Описание электросхемы монтажного блока, расположенного в моторном отсеке:

Обозначение За что отвечает деталь
F1 Погружные подогреватели
F2 Предпусковый подогрев
F3 Резерв
F4 Погружные подогреватели
F5 Электровентилятор
F6 Подогреватель топлива
F7 Резерв
F8 Блок защиты электровентилятора
F9 Резерв
A Резерв
B Подогреватель топлива
C Огни заднего хода
D Резерв

Салонный блок предохранителей

Данное устройство расположено слева на торпеде. Электросхема «черного ящика» на Рено Меган второго поколения выглядит так:

Описание электросхемы салонного блока:

Маркировка элемента За что отвечает
С За отопительный вентилятор
D Контролирует работу задних электростеклоподъемников
E Обеспечивает функционирование люка крышки
F Контролирует функциональность системы АБС
G Работа аудиосистемы, омывателей фар и стекол, аварийки, электроподогрева задних сидений, прикуривателя
H Контролирует стоп-сигналы
L, M За передние стеклоподъемники
N За функционирование приборной панели, зеркал заднего виденья
O Контролирует работу клаксона
P Обеспечивает работу дворников на задних стеклах
R За работу климат-контроля
S Контролирует изменение температуры в салоне
T За электроподогрев передних сидений
U Контролирует работу центрального замка
W Электроподогрев зеркал заднего виденья
A Контролирует электростеклоподъемники

Алгоритм замены под капотом одинаковый для второго и третьего поколения моделей Рено Меган. Состоит он из следующих этапов:

  • открыть капот и отсоединить АКБ;
  • открутить крепления, которыми зафиксирован аккумулятор, вытащить его;
  • гаечным ключом размером на 10 отвинтить гайку и снять хомут с проводами;
  • открутить кронштейны, которыми закреплен монтажный блок, и снять устройство;
  • вставить новый блок и произвести обратные действия.

Это интересно:  Выбор запчастей для Сузуки

Важно! Замена устройства осуществляется только при отключенном аккумуляторе, в противном случае снятие блока вызовет негативные последствия для автомобиля.

Более подробно процесс описан в видео:

Источник: https://auto-gl.ru/blok-predohraniteley-na-avtomobilyah-reno-megan-2-3/

Схема предохранителей рено меган 2 — RenoStar


Renault megane 2 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах с кузовами хетчбэк, седан, универсал. Седан собирали на заводе в Турции, а остальные модификации во Франции.

В некоторых странах универсалы Megane 2 продавали под другим названием – Megane Grand Tour. Мы покажем где расположены блоки с предохранителями и реле в рено меган 2 поколения, а так видео пример как к ним добраться.

Так же фотографии блоков и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.

Блоки с предохранителями под капотом

Под капотом рено меган 2 поколения находятся 3 блока с предохранителями. Как к ним добраться можете посмотреть в данном видео.

Плавкие вставки на аккумуляторе

Данный блок расположен на плюсовой клемме аккумуляторной батареи.

  1. 30А — Электронный блок управления в салоне
  2. 350 А — автомобиля с бензиновым двигателем, 400 А — автомобиля с дизельным двигателем — Коммутационный блок моторного отсека
  3. 30А — Коммутационный блок моторного отсека

Коммутационный блок

Фото — схема

Описание

1 7,5А Лампа габаритного огня левой блок-фары, прикури­ватель, выключатель центрального замка и аварий­ной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони­рования) и вентиляции
2 10А Лампа дальнего света левой блок-фары
3 10А Лампа дальнего света правой блок-фары
4 10А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор коррек­тора света фар, электродвигатель корректора пра­вой блок-фары
5 10А Лампа ближнего света левой блок-фары, электро­двигатель корректора левой блок-фары
6 20А Лампы противотуманных фар
7 7,5А Лампа ближнего света правой блок-фары, правый габарит, индика­тор положения селектора автоматической коробки передач, блок управления стеклоподъемниками всех дверей
8 15А Запорный электромеханизм противоугонного устройства рулевой колонки
9 5А Модуль подушки безопасности водителя, электро­усилитель рулевого управления
10 7,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем
11 5А Электромеханизм противоугонного устройства ру­левой колонки
12 5А Автоматическая коробка передач
13 10А Блок управления системой питания сжиженным газом
14 10А Лампы света заднего хода
15 20А Реле электромагнитного клапана системы питания сжиженным газом
16 10А Электромагнитная муфта компрессора кондиционера
17 10А Резерв
18 40А Электровентилятор системы охлаждения двигателя
19 25А Блок управления ABS
20 30А Обогрев стекла двери задка
21 25А Реле стартера
22 25А Электродвигатель стеклоочистителя ветрового окна
23 25А Резерв

Блок силовых предохранителей

Находится под коммутационным блоком.

Схема

Обозначение

1 70А Реле дополнительного подогрева 2
2 60А Монтажный блок предохранителей и реле в салоне
3 40А Реле дополнительного подогрева 1
4 70А Электроусилитель рулевого управления
5 50А Блок управления ABS
6 70А Монтажный блок предохранителей и реле в салоне
7 20А Реле подогрева топливного фильтра дизельного двигателя
8 70А Блок управления предпускового подогрева
9 Не используется

Блок в салоне рено меган 2

Он находится в левой нижней части приборной панели. На обратной стороне защитной крышке будет находится актуальная информация с расшифровкой схемы.

Схема

Назначение

1 Резерв
2 Резерв
3 Резерв
4 3А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
5 20А Обогрев сидений водителя и переднего пассажира
6 20А Электрозамки всех дверей
7 15А Прикуриватель
8 7,5А Обогрев наружных зеркал
9 10А Блок управления ABS
10 15А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони­рования) и вентиляции салона, блок управления охранной сигнализацией
11 15А Стоп-сигнал
12 Резерв
13 25А Электродвигатель стеклоподъемника двери водителя
14 25А Электродвигатель стеклоподъемника двери перед­него пассажира
15 20А Комбинация приборов, электропривод наружных зеркал
16 15А Звуковой сигнал, диагностический разъем, электро­двигатель стеклоочистителя ветрового окна
17 15А Электродвигатель стеклоочистителя двери задка
18 20А Блок управления электрооборудованием салона, реле дополнительного оборудования
19 30А Электродвигатель системы отопления (кондициони­рования) и вентиляции салона
20 40А Электродвигатели стеклоподъемников задних дверей
21 20А 40А Электродвигатель люка салона, электропривод складывающейся крыши
R1 Реле электродвигателей стеклоподъемников всех дверей
R2 Реле дополнительного оборудования

Источник:

Расположение и схема предохранителей на Рено Меган

На всех поколениях Renault Megane применяется электрическая проводка с двумя раздельными блоками предохранителей. Один из них расположен в нижней части панели приборов в районе колена левой ноги водителя. Второй — установлен в подкапотном пространстве.

Салонный блок

Расположение предохранителей салонного блока на автомобилях Меган 1, 2 и 3 могут отличаться.

Megane I

Доступ к салонному блоку этого автомобиля осуществляется через съемную пластиковую крышку. На машинах могут быть два типа блоков — стандартный и расширенный. Внешне они почти идентичны, разница лишь в расположении и номинале плавких вставок.

  • Стандартный блок Меган 1Расширенный блок Меган 1
  • На фото описаны назначения предохранителей.
  • Меган 1 салонный блок, часть 1Меган 1 салонный блок, часть 2Меган 1 салонный блок, часть 3

Megane II

Блок предохранителей в салоне Рено Меган 2 находится под большой крышкой, расположенной под рулем и левее. Обозначения предохранителей, их номинал, запасные вставки и щипцы размещены на крышке.

Направление усилия при открывании крышкиСхема и запасные детали

В этом блоке размещены, например, предохранители вентилятора печки (позиция С, 30 А) и прикуривателя (позиция V, 15 А).

По отзывам ряда владельцев, на машинах могут быть перепутаны местами предохранители V и G. Во время вынимания детали штатной магнитолы она сбросит настройки и при включении попросит ввести код, который поставляется вместе с документацией на автомобиль.

Кроме этих предохранителей, в блоке стоят элементы, указанные на фото ниже.

Монтажная схемаНазначение и номиналы, часть 1Назначение и номиналы, часть 2

Megane III

В монтажном блоке салона автомобиля Рено Меган 3 расположены предохранители и несколько реле. Среди предохранителей имеется 40-амперная вставка для обогрева заднего стекла (позиция F42).

На схеме ниже приведена максимальная раскладка вставок. В нижней части имеются два разъема для подачи напряжения от бортовой сети (ко всем подключен положительный полюс батареи).

  1. В реальности в автомобилях заполнены далеко не все ячейки.
  2. Общая схема блокаНазначение предохранителей, часть 1Назначение предохранителей, часть 2Назначение предохранителей, часть 3
  3. В блоке могут быть установлены реле.
Номер Ток, А Назначение
a 70 Подача питания без отключения во время пуска мотора
b 70 Подача питания с отключением во время пуска мотора
C 40 Обогрев стекла
D 20 Звуковой сигнал в руле

Дополнительно на Меган 3 применяется реле, отвечающее за подачу напряжения с положительной клеммы аккумулятора при работающем моторе. Это реле, рассчитанное на ток до 40 А, вмонтировано под передним пассажирским сидением. При установке штатного дополнительного обогревателя на блок управления климатом в салоне устанавливаются два дополнительных реле — на 40 и 70 А.

Блок под капотом

В зависимости от генерации модели автомобиля блоки в моторном отсеке находятся в разных местах.

Megane I

Блок первого поколения машин самый маленький по размерам. Схема расположения и расшифровка предохранителей приведены на фото.

Схема монтажа элементовРасшифровка

Megane II

  • Блок в моторном отсеке располагается под местом установки 12-вольтовой батареи и контроллера управления электрическими цепями автомобиля.
  • Конструкция этого блока зависит от года выпуска машины так называемой фазы — фаза 1 выпускалась до 2006 года, 2 — с 2006 по 2009.
  • Примером может служить место расположения предохранителя обогрева заднего стекла в блоках машин разных фаз, при этом номинал предохранителя неизменен и составляет 30 А.
  • Блок на машине 1 фазыБлок на машине 2 фазы
  • Ниже на фото в таблицах приведено описание и расшифровки предохранителей в разных фазах.
  • Первая фаза, часть 1Первая фаза, часть 2Первая фаза, часть 3Вторая фаза, часть 1Вторая фаза, часть 2

Megane III

Для этой машины характерно размещение плавких вставок и реле по разным местам моторного отсека. Под капотом предохранители стоят в двух группах — в основном блоке (состоящем, в свою очередь, из двух частей) и дополнительном, в котором установлены силовые предохранители. Фактически под капотом Мегана 3 хэтчбек стоят три различных блока.

  1. Назначение предохранителей приведено в таблицах на фото.
  2. Распиновка основного блокаНазначение предохранителей, часть 1Назначение предохранителей, часть 2
  3. Именно в основном блоке стоит предохранитель, отвечающий за работу стартера (позиция 19, номинал 25 А).
  4. Деталь 21 (на 20 А) защищает сразу несколько цепей — бензонасоса, катушек зажигания и системы подачи сжиженного газа (опция).
  5. Под основным блоком стоит плата расширения, на которой также установлены реле и предохранители.
  6. Расширение основного блокаНазначение предохранителей в немРеле в блоке расширения
  7. Дополнительный блок стоит за аккумулятором автомобиля.
  8. Дополнительный блокПредохранители в таком блоке
  9. Рядом с этим блоком имеется отдельный модуль, служащий для отключения батареи при высоких перегрузках.
  10. В нем расположены два больших предохранителя для стартера и генератора (по 300 А для дизеля и 190 А для бензинового мотора).
  11. При выходе их из строя модуль меняется целиком, отдельной замене подлежит только маленький предохранитель, обозначенный на схеме как F7.
  12. Общая схема модуля
  13. Схема расположения предохранителей в модуле одинакова как для Рено Меган 3 с дизелем, так и с бензиновым двигателем.

  Где производят рено каптур

Бензиновый вариантДизельный вариант

На радиаторе отдельно установлено реле для включения приводов вентиляторов, рассчитанное на ток до 70 А.

Процесс замены

Конструкция блока под капотом на автомобилях Рено Меган крайне неудобная, поэтому процесс замены может вызывать некоторые трудности.

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено Меган 2 в блоке моторного отсека.

Для этого понадобятся:

  • ключи TORX T40, Т30;
  • обычный ключ на 10 и 13 мм;
  • отвертка с плоским и тонким жалом;
  • запасные предохранители;
  • щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на Меган с кузовом универсал нужно выполнить следующее:

  1. Отключить клеммы с аккумулятора и снять его с машины.
  2. За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
  3. Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
  4. Выкрутить один болт с корпуса контроллера.
  5. Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
  6. Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
  7. Вынуть площадку батареи.
  8. Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
  9. Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
  10. Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
  11. Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
  12. Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
  13. Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
  14. Отключить разъемы блока и демонтировать его с автомобиля.
  15. После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

  • Доступ к электрооборудованию на таких машинах организован проще.
  • Для того, чтобы демонтировать блок необходимо:
  1. Отстегнуть четыре защелки по углам.
  2. Демонтировать два фиксатора красного цвета.
  3. Снять заглушку проводки.
  4. Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей.

В новом блоке необходимо установить предохранители на те же места, что и в старом. Важно при этом проверить соответствие номинала вставок с требованиями электрической схемы к предохранителям автомобиля.

Замена блока на Меган 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам.

Источник: https://dol-avto.ru/bez-rubriki/shema-predohranitelej-reno-megan-2.html

Схема предохранителей Рено Меган 2

За защиту бортовой электроники на Рено Меган 2 отвечают плавкие предохранители. Они способны сохранить оборудование при серьёзных скачках напряжения и перегрузках в электросети, а также продлить их ресурс. Если же какая-либо система не функционирует, то это свидетельство того, что предохранитель участка электроцепи вышел из строя и требуется его замена. Данная статья расскажет, каким образом найти необходимую деталь на Рено Меган второй генерации и заменить расходник самостоятельно.

Щиток в салоне Рено Меган

В данной автомашине размещаются всего два блока. Один блок предохранителей находится в салонной части автомобиля в районе левой водительской ноги.

Для того, чтобы открыть его следует снять пластмассовую крышку, отщелкнув предварительно ее защелки. В этом вам поможет схема предохранителей.

Затем, согласно схеме, следует внимательно присмотреться к щитку и выявить нерабочий элемент, который будет заменен. Определить месторасположения неисправного элемента несложно, есть схема предохранителей.

Мы перечислим только наиболее часто выходящие из строя номера. Первой в этом списке находится система климат контроля и обогрева салона, по-простому «печка». За ее защиту отвечает предохранитель в ячейке №30.

На самой детали нанесен заводской артикул SP3, поэтому ее невозможно ни с чем перепутать.

Также в салоне на щитке размещен блок предохранителей для совокупности приборов, который имеет маркер BCP3 и размещен в шине 25. Вблизи него находится важный предохранитель реле управлением электрооборудованием салона.

Он определяется с помощью схемы, ориентируясь на маркировку BP77 и ячейку номер 20. Также внимание должна привлекать ниша №10 с предохранительным элементом под заводским номером SP2.

Он отвечает за нормальное функционирование базового головного устройства, электромотора омывателя оптических приборов и стеклоподъемником для всех дверей.

Тормозные колодки Рено Сандеро

Что располагается в подкапотном пространстве Меган

Другой блок предохранителей размещен в подкапотной зоне Рено Меган 2. В свою очередь предохранители под капотом защищают электрические системы двигателя и внешнего освещения.

Предохранители под капотом найти легко: открываем капот и смотрим внимательно на правый угол, где размещен пластиковый щит. Открыв защелки на крышке, следует взять в руки схему и определить, где размещена ячейка, которую ищем.

Сейчас расскажем о базовых деталях, которые в большей степени испытывают нагрузки и более подвержены различным неисправностям. Первым является предохранитель, что располагается в ячейке 30, который размещен рядом с предохранителем такой детали, как бензонасос. Здесь дислоцируется расходник белого цвета, гарантирующий работу стартерного реле.

В случае быстрого прекращения работы двигателя сразу после запуска, а стартерное реле функционирует нормально, существует вероятность возникновения неисправности в блоке штатного бензонасоса. Плавкий расходник защищающий бензонасос, размещен в ячейке № 5 и окрашен в желтый цвет.

Также в подкапотном пространстве Рено Меган 2 размещаются несколько элементов, непосредственно отвечающих за работу световой наружной оптики.

Если перестали работать огни габаритной сигнализации, следует заменить плавкую деталь вилочного типа с артикулом 10А.

Также нельзя обойти вниманием и такие ячейки, как 1-4, которые в свою очередь контролируют работоспособность приборов всего дальнего и соответственно ближнего света. Они также ответственны за работу без исключения всех лампочек, размещенных в блок-фарах.

Рено Сандеро Степвей цвета

Рено Сандеро лампа ближнего света

Подводим итоги

Блок предохранителей, то есть плавких защитных элементов на Рено Меган 2 имеет определённую схему, поэтому поиск конкретного элемента не затруднен. Схема предохранителей поможет провести без проблем ремонтные работы вышеописанного плана осуществлять самостоятельно. Это сэкономить нервы, деньги, время.

Источник: https://ZamenaRenault.ru/megane/obshhie-temy/blok-predohranitelej.html

Предохранители Рено Меган 2, 2002

Описание Ток, А
1 Лампа габаритного огня левой блок-фары, прикури­ватель, выключатель центрального замка и аварий­ной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондиционирования) и вентиляции 7,5
2 Лампа дальнего света левой блок-фары 10
3 Лампа дальнего света правой блок-фары 10
4 Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор корректора света фар, электродвигатель корректора пра­вой блок-фары 10
5 Лампа ближнего света левой блок-фары, электро­двигатель корректора левой блок-фары 10
6 Лампы противотуманных фар 20
7 Лампа ближнего света правой блок-фары, правый габарит, индика­тор положения селектора автоматической коробки передач, блок управления стеклоподъемниками всех дверей 7,5
8 Запорный электромеханизм противоугонного устройства рулевой колонки 15
9 Модуль подушки безопасности водителя, электро­усилитель рулевого управления 5
10 Индикатор положения селектора автоматической коробки передач, диагностический разъем 7,5
11 Электромеханизм противоугонного устройства ру­левой колонки 5
12 Автоматическая коробка передач 5
13 Блок управления системой питания сжиженным газом 10
14 Лампы света заднего хода 10
15 Реле электромагнитного клапана системы питания сжиженным газом 20
16 Электромагнитная муфта компрессора кондиционера 10
17 Запасной 10
18 Электровентилятор системы охлаждения двигателя 40
19 Блок управления АБС 25
20 Обогрев стекла двери задка 30
21 Реле стартера 25
22 Электродвигатель стеклоочистителя ветрового окна 25
23 Запасной 25

Renault Megane 2 | Блоки предохранителей и реле

№ предохранителя

Сила тока, А

Защищаемые цепи

1

10

Выключатель кондиционера, выключатель обогрева заднего стекла

2

10

Левая передняя лампа габаритного света, левый задний фонарь

3

10

Комбинация приборов

4

10

Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом

5

10

Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации

6

10

Правая передняя лампа габаритного света, правый задний фонарь, левая (правая) лампа освещения номерного знака

7

10

Резистор предвозбуждения, комбинация приборов, ЭБУ временной задержкой и охранной сигнализацией, таймер сигнализации непристегнутого ремня безопасности

8

15

Прикуриватель

9

10

Генератор, ЭБУ электроусилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л), датчик скорости движения, выключатель рычага селектора АКП

10

10

ЭБУ подушек безопасности

11

20

Реле запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя

12

15

Электродвигатель очистителя заднего стекла, блок подрулевых переключателей

13

10

Реле стартера, реле охранной сигнализации

14

-

Не используется

15

10

Блок управления системой освещения дневного движения

16

20

Выключатель обогрева левого (правого) переднего сиденья

17

10

Выключатель обогрева заднего стекла, ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира)

18

15

Катушка зажигания, конденсатор

19

15

Реле стеклоподъемников, выключатель стоп-сигнала

20

15

Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией

21

20

Электродвигатель очистителя ветрового стекла, блок подрулевых переключателей

22

10

Реле заднего противотуманного света

23

10

Реле противотуманных фар, реле стеклоподъемников, ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар

24

10

Реле вентилятора салона, блок управления люком крыши

25

30

Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией

26

15

Правая фара

27

10

Реле противотуманных фар

28

15

Левая фара, комбинация приборов

29

15

Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема, ЭБУ временной задержкой и охранной сигнализацией, датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши

Где находится предохранитель стартера Renault Megane 3. Где находится?

Может пригодиться, брату стало нужно понять, где находится предохранитель стартера Renault Megane 3 в автомобиле. Поискал и нашел, на видео вы разберетесь где расположен предохранитель стартера Renault Megane 3.

Комментарии и уточнения где находится предохранитель стартера Renault Megane 3

Дякунчак Исроил

Все показано от А до Я. То что доктор приписал. Удачи и процветания каналу!

Джейхун

... для лохов Прямо он не напрягаясь легко его выкрутил Я 10 лет колеса кручу. Бывает что двоем, через удар не открутить. Один тянет вверх ключ, а другой бьёт в головку кувалдой. И если болт сорван, значит сверли не сверли, так просто не выкрутишь. В таких случаях помогает только ударная головка, большой Г образный ключ, и кувалда.

Анжела

Интересно что вторичка прозванивается Обычно у индивидуальных катушек зажигания вторичка тестером не прозванивается так как последовательно с ней стоит диод,а он открывается только при 15-25 Вольтах Странно как-то

Colter

я вот тоже пытаюсь что то в блогерстве) По Рено сценик 3

Zuhair

Почему нет фиксирующей резьбу шайбы?

Зоя Тамозова

ПривІт.На Меган 3 81kw 110 лошадок він підійде?

Кения

где можна забрать ети сиденья?

Мират

... се 300 тыс. пробега. если я езжу 8-9 тыс в год это через сколько подвеска рассыпится?

Вояж

Вот, огромное СПАСИБО. Я уже долго ломаю голову как удобнее провести эту процедуру (провернуть торсионы) а тут всё ясно и доступно изложено. Сил, здоровья и новых успехов Вам.

Дядюгин Алдар

Был в официальном центре рено Сургут, автомир, у нас там на весь город нормальный Диагност. Появились проблемы с холостых холостыми оборотами, стали падать, двигатель К4М, 1.6 113, меган 2, 2007 года. Диагност, приговорил каналы распредвала, каким образом. клапан фазорегулятор проверил, сказал рабочий, откинул разъём датчика электромагнитного клапана изменения фаз, который над термостатом, если говорит все уйдёт то это сам фазорегулятор, если останется то проблема с каналами, все осталось, точнее теперь на холостых постоянно обороты падают. Скажите есть смысл разбирать смотреть каналы, менять распредвалв, крышку, фазик, может проще двиготель контрактный ?

Кемран Старпитчук

Ещё бы ей автомат, а не вариатор... и такой Меган был бы уж у меня в гараже (

Колос

Здравствуйте у меня вопрос. Тонировал заднее стекло ВАз 2107 феном дул КИТАЙСКАЯ ПЛЕНКА не получилось ее сформировать. Грел феном оно вроди греется пленка начала плыть я ее разглаживаю а она назад возвращается. Что я не правильно делал. Может больше греть надо или большую площадь???

Флюра Басстанджиева

Красава! Всё понятно

Шанс

а если в катушке три контакта? два из них показывают 1,4.. а вот на стержень не одна не бьется.. как замерить сопротивление вторичной обмотки если три контакта?

Laren

Та да, если верить сказкам про длинные межсервисные интервалы, то любой мотор будет так выглядеть. Катаю к9к 106 л.с. 256т.км. На одной замене не больше10-12т.км., 5W30. И судя по общению с реноводами подход верный с возможностю 500т.км. без ковыряния движка. Всем удачи и ни гвоздя, ни жезла.

Схема предохранителей

Renault Megane II (2003-2009)

В данной статье мы рассматриваем Renault Megane второго поколения, выпускавшийся с 2002 по 2009 год. Здесь вы найдете схемы блоков предохранителей Renault Megane II 2003, 2004, 2005, 2006, 2007, 2008 и 2009 , получите информацию о расположении панелей предохранителей внутри автомобиля, а также о назначении каждого предохранителя (расположение предохранителей) и реле.

Посмотреть другие Renault Megane:

Схема предохранителей Renault Megane II 2003-2009


Предохранитель прикуривателя (розетки) в Renault Megane II - это предохранитель «V» в блоке предохранителей на панели приборов.


Блок предохранителей в салоне

Расположение блока предохранителей

Блок предохранителей расположен снизу и слева от рулевого колеса, за панелью.

Схема блока предохранителей

Назначение предохранителей в салоне автомобиля
A Описание
C 30 Вентиляция салона
D 30/40 Реле электрических стеклоподъемников или задних стеклоподъемников
E 20 K84 и L84: Люк с электроприводом
E 40 E84: Реле гидравлического блока люка
F 10 ЭБУ ABS или электронная программа стабилизации
G 15 Радио - многофункциональный дисплей - реле насоса омывателя фар - реле насоса омывателя фар 2 - прикуриватель первого ряда (на K84 и L84) - подогрев сидений водителя и пассажира - двунаправленный омыватель ветрового и заднего стекла насос - реле дизельного обогревателя - панель управления кондиционером - блок управления кондиционером - компьютер жесткой складной крыши (на E84) - датчик возврата (на E84) - внутреннее зеркало заднего вида (на E84) - центральный коммуникационный блок - центральный блок сигнализации
H 15 Стоп-сигналы
K - Не используется
L 25 Стеклоподъемник водителя
M 25 Электростеклоподъемник пассажира - реле стеклоподъемника
N 20 Отключение потребителей: приборная панель, радио, многофункциональный дисплей, электрический переключатель зеркал заднего вида, блок управления сигнализацией
O 15 Главный электромагнитный звуковой сигнал - диагностический разъем - реле насоса омывателя фар - реле 2 насоса омывателя фар - компьютер жесткой складной крыши (на E84) - контроль монитора автошколы
P 15 Электродвигатель очистителя заднего стекла (на K84)
R 20 Блок управления климатической установкой ЦЭКБС - реле принадлежностей 1
S 3 K84 и L84: Вентилятор датчика температуры в салоне - внутреннее зеркало заднего вида - датчик света и дождя
T 20 Подогрев сиденья пассажира и водителя
U 20 Электрический замок или запирание двери
V 15 E84: Прикуриватель
Вт 7.5 Обогрев зеркал заднего вида переднего пассажира и водителя
Реле
A 40 Электростеклоподъемник
B 40 Принадлежности 1

Блок реле в салоне

Находится под приборной панелью с левой стороны блока вентилятора салона

A Описание
A 40 Дополнительный нагрев 330 Вт 1
B 70 Дополнительный обогреватель мощностью 660 Вт 2

Это реле расположено на кронштейне педали акселератора
№1524 - 40А - Подсветка стоп-сигналов, управляемая ЭБУ ESP

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Схема блока предохранителей №1
Назначение предохранителей в блоке предохранителей №1 в моторном отсеке.
A Описание
F3 25 Соленоид стартера
F4 10 Муфта компрессора кондиционера
F5A 15 Электрозамок рулевой колонки
F5C 10 Фонари заднего хода
F5D 5 ЭБУ системы впрыска + после замка зажигания подача - электрозамок рулевой колонки
F5E 5 Подушка безопасности + после замка зажигания и электроусилитель рулевого управления
F5F 7.5 + в салоне + после замка зажигания: дисплей рычага переключения передач - управление схемой переключения передач - круиз-контроль / включение / выключение ограничителя скорости - управление монитором автошколы - блок предохранителей и реле в салоне - реле 1 дополнительного обогревателя - реле 2 дополнительного обогревателя - диагностика розетка - телефон с громкой связью радиомикрофон - датчик дождя и света (на E84) - датчик температуры в салоне (на E84)
F5F 15 Пассажирский отсек + питание зажигания: дисплей рычага переключения передач - переключатель режима переключения передач - управление пуском / остановкой круиз-контроля - блок управления инструктора автошколы - блок предохранителей и реле в салоне - реле дополнительного обогревателя 1 - реле дополнительного обогревателя 2 - диагностический разъем - микрофон громкой связи автомобильного телефона
F5H 5 АКПП + после замка зажигания питание
F5G 10 ЭБУ системы впрыска сжиженного нефтяного газа + питание после замка зажигания
F6 30 Обогрев заднего стекла
F7A 7.5 Правый габаритный фонарь - круиз-контроль, стоп / запуск - кнопка остановки / запуска ESP - дисплей рычага переключения передач - регулятор левого сиденья с подогревом - регулятор правого сиденья с подогревом - переключатель жесткой крыши - одновременное управление ветровым стеклом - сжиженный газ или селекторный переключатель бензина
F7B 7,5 Левые габаритные огни - прикуриватель - аварийная сигнализация и выключатель блокировки дверей - переключатель реостата регулировки света фар - панель управления кондиционером - радио - многофункциональный дисплей - CCU - CD-чейнджер - двойная передняя электрическая панель водителя управление стеклоподъемниками - управление зеркалами заднего вида с электроприводом - управление блокировкой заднего стеклоподъемника - двойное управление стеклоподъемником заднего стекла - управление стеклоподъемником переднего пассажира - правый задний стеклоподъемник - левый задний стеклоподъемник
F8A 10 Правая фара дальнего света
F8B 10 Левая фара дальнего света
F8C 10 Правая фара ближнего света - датчик высоты сзади - датчик высоты спереди - переключатель реостата регулировки света - Электродвигатель регулировки правой фары
F8D 10 Левая фара ближнего света - электродвигатель регулировки левой фары
F8D 15 Левая фара ближнего света - электродвигатель регулировки левой фары
F9 25 Электродвигатель стеклоочистителя
F10 20 Передние левая и правая противотуманные фары
F11 40 Блок вентилятора охлаждения двигателя
F13 25 ЭБУ АБС или электронная программа стабилизации
F15 20 Автоматическая коробка передач + питание аккумулятора или реле газового электромагнитного клапана + питание аккумулятора
F16 10 Не используется
Блок предохранителей # 2, схема
Этот блок расположен в соединительном блоке двигателя, под блоком защиты и коммутации . Назначение предохранителей в блоке предохранителей №2 в моторном отсеке.
A Описание
F1 40 K9K724: вентилятор охлаждения двигателя 460 Вт
F1 60 K9K732: вентилятор охлаждения двигателя 550 Вт
F2 70 Блок предварительного нагрева
F3 20 F9Q: Реле нагревателя дизельного фильтра
F4 70 Блок предохранителей и реле в салоне
F5 50 ЭБУ АБС
F6 70 Электроусилитель рулевого управления или реле дополнительного обогревателя 2
F7 40 Реле дополнительного отопителя 1
F8 60 Блок предохранителей и реле в салоне
F9 70 Реле 2 дополнительного обогревателя или система рулевого управления с электроусилителем

Блок предохранителей и реле в соединительном блоке двигателя, под блоком защиты и коммутации

Блок предохранителей / реле в соединительном блоке двигателя, под блоком защиты и коммутации
A Описание
A 25 Насос омывателя фар
B 25 Насос омывателя фар 2
Двигатель F9Q
A 20 F9Q: Дизельный обогреватель
B 20 F9Q814: Электрический насос охлаждающей жидкости
983 50 F9Q814: Реле подачи блока управления впрыском
Двигатель K9K
F1 - Не используется
F2 - Не используется
F3 - Не используется
F4 15 + питание реле главной форсунки (защита питания расходомера воздуха)
234 40 K9K724: Реле вентилятора охлаждения двигателя 460 Вт (с кондиционером)
234 50 K9K732: Реле вентилятора охлаждения двигателя 550 Вт (с кондиционером)
Двигатель K4M
A 20 Топливный насос
B 20 Отключение топливного насоса для сжиженного нефтяного газа
C 20 Электромагнитный клапан LPG
D 20 Баллон для сжиженного нефтяного газа
E 20 Электромагнитный клапан газового расширительного клапана
F - Не используется

A Описание
F1 30 Блок предохранителей и реле в салоне защищен + питание аккумулятора - ЦЭКБС
F2 350 Бензиновые двигатели: + защищенный стартерный аккумулятор - генератор - плата предохранителей питания - блок коммутации и защиты
F2 400 Дизельные двигатели: + защищенный стартерный аккумулятор - генератор - плата предохранителей питания - блок коммутации и защиты
F3 30 + аккумулятор с защитой функции двигателя через блок защиты и переключения
Renault Megane

не заводится - причины и способы устранения

Renault Megane - надежный помощник в дороге, но это машина с сотнями взаимосвязанных частей, и, как и любая другая машина, она иногда не может нормально работать.В этой статье мы рассмотрим наиболее распространенные причины поломки Megane и способы их устранения.

Renault Megane

Наиболее частыми причинами, которые мешают нормальному запуску вашего Renault Megane, являются разряженная батарея брелока, разряженная батарея 12 В, коррозия на клеммах батареи, неисправный генератор, забитый топливный фильтр, сломанный стартер, перегоревший предохранитель, пустой бензобак, ошибка иммобилайзера. или любой неисправности в электрической системе.

1. Слабый аккумулятор

Если двигатель вашего Megane не проворачивается или не запускается очень медленно, то, скорее всего, виноват слабый или разряженный аккумулятор на 12 В.Более подробное исследование и проверка напряжения аккумулятора выяснят, связана ли проблема с запуском с аккумулятором. Можно провести тест, чтобы измерить напряжение между полюсами аккумуляторной батареи, проверить уровень кислоты и оценить состояние стартерной аккумуляторной батареи.

Если был установлен новый автомобильный аккумулятор, возможно, аккумулятор еще не достиг полной емкости. Здесь не о чем беспокоиться. Новая батарея со временем набирает полную емкость.

Тест аккумуляторной батареи 12В

Напряжение аккумулятора вашего Renault Megane можно точно измерить с помощью мультиметра.Перед тестом мультиметр настраивается на диапазон напряжений аккумулятора и подключается к его плюсовому и минусовым полюсам. Успешное тестирование автомобильного аккумулятора, то есть проверка напряжения, обычно приводит к значениям прибл. От 12 до 13 вольт. Значения выше 14 или ниже 11,5 вольт требуют экспертной оценки состояния автомобильного аккумулятора. Поскольку аккумулятор может иметь дефект с этими измеренными значениями и должен быть заменен.

Запускаем Renault Megane

Если разряженная батарея является причиной поломки вашего Megane, вы можете легко запустить его с помощью соединительных кабелей и исправного аккумулятора от другого автомобиля или с помощью усилителя аккумулятора, если таковой имеется.

Сначала подключите красный кабель к положительной клемме разряженной батареи Megane, а затем к положительной клемме донорской батареи. Затем подключите черный кабель к отрицательной клемме донорского аккумулятора, а затем к голому металлу в моторном отсеке вашего Megane. Запустите автомобиль-донор, а затем свой Megane. Снимите кабели в обратном порядке.

Иллюстрация к процедуре старта от внешнего источника

2. Коррозия аккумулятора

Коррозия контактов автомобильного аккумулятора приводит к потере контакта и снижению тока, а это означает, что ваш двигатель больше не может запускаться должным образом.

Чтобы узнать, связаны ли проблемы с запуском Megane с грязными контактами аккумулятора, необходимо изучить их. Если приподнять резиновые крышки над двумя выводами аккумулятора, можно проверить выводы на предмет коррозии. Если вы обнаружите белые или серебристо-зеленые отложения, но нет трещин или повреждений, вам не нужно заменять аккумулятор, просто очистите его.

Очистить аккумулятор от коррозии

Чтобы очистить аккумулятор вашего Renault Megane, вы должны сначала снять полюсные кабели, что не требует специальных знаний, а требует лишь небольшой концентрации, поскольку порядок очень важен.Сначала снимите черный кабель с отрицательного полюса. Если зажим стержня очень тугой, его можно открыть плоскогубцами. Мы не советуем использовать металлические плоскогубцы, но если вы ими пользуетесь, убедитесь, что вы не прикасаетесь к другим частям тела. Затем вы можете отсоединить красный положительный полюсный кабель. После того, как аккумулятор был удален из цепи, вы можете приступить к очистке корродированного аккумулятора. После очистки снова подключите клеммы.

3. Слабый брелок аккумулятор

Если на вашем Megane есть кнопка запуска / остановки, то возможно, что ваш автомобиль не запустится из-за разряженной батареи брелока.Не волнуйтесь, вы все равно можете завести свой автомобиль - аккумулятор используется только для отправки сигнала на запирание / отпирание. Если батарея брелока разряжена, дверь больше не запирается и не отпирается нажатием кнопки. Затем двери необходимо открыть вручную. Иммобилайзер управляется пассивным транспондером. Пассивный означает, среди прочего, что транспондер в ключе не нуждается в собственном источнике питания.

Как завести Рено Меган с мертвым аккумулятором брелока

Если у вас есть модель Megane, у которой есть только брелок с кнопкой запуска / остановки и нет места для вставки ключа, попробуйте поместить брелок как можно ближе к кнопке запуска / остановки и затем завести автомобиль.Если это не работает, посмотрите в руководстве по эксплуатации вашего автомобиля точное место размещения брелока, так как оно может отличаться в зависимости от модели.

Совет: Вы можете попробовать запустить Megane с его вторым ключом. Это также исключит любую другую проблему с первым ключом, например, повреждение водой.

4. Неисправен стартер.

Стартер - это мотор для запуска двигателя вашего Megane. Средний срок службы стартера составляет от 100 000 до 150 000 миль, и срок службы сократится, если двигатель будет запускаться чаще.В любом случае, поскольку стартер также имеет ограниченный срок службы, он выйдет из строя после длительного использования автомобиля, а при выходе из строя стартера двигатель не запустится.

Признак: Когда вы поворачиваете ключ для запуска двигателя вашего Megane, вы слышите щелкающий звук, который является звуком неисправного стартера. А если стартер не работает при исправном аккумуляторе, заподозрите неисправность стартера.

Если стартер выходит из строя, его обычно необходимо заменить на новый.

Временное исправление для стартера

Если двигатель не запускается из-за стартера, двигатель может запуститься, если повернуть ключ и ударить по стартеру чем-то вроде палки или металлического инструмента. Этот обходной путь эффективен, когда детали внутри стартера слиплись или шестерни немного не выровнены.

Однако возможно, что срок службы стартера подходит к концу, поэтому рекомендуется проверить его у дилера или в мастерской по техническому обслуживанию.

5. Неисправен генератор

Генератор - это генератор, вырабатывающий электричество. Если генератор вашего Megane выйдет из строя, он не сможет производить электричество, а аккумулятор не сможет заряжаться. Поэтому, даже если вы думаете, что причина того, что двигатель не запускается, - неисправность аккумулятора, и замените аккумулятор, аккумулятор скоро разрядится, и двигатель не запустится.

Генераторы выходят из строя редко. В частности, современные автомобили обладают улучшенными характеристиками, поэтому говорят, что они продержатся от 200 000 до 300 000 миль.Тем не менее, он может сломаться в зависимости от того, как вы его используете, а в случае подержанного автомобиля генератор может быть довольно старым. Не позволяйте себе терять бдительность.

Если генератор выходит из строя, его необходимо заменить новым генератором.

6. Забит топливный фильтр

Топливный фильтр вашего Megane не изнашивается, как механическая часть, но со временем он забивается грязью и частицами из воздуха. Проницаемость фильтра падает, как и давление топлива.В определенной степени это не имеет значения, но если топливный фильтр слишком загрязнен, двигатель больше не будет работать на полную мощность, а в некоторых случаях может вообще не запуститься. Чистка невозможна, можно только поменять фильтр.

7. Неисправность топливного насоса

Если топливный насос вашего Megane выходит из строя, двигатель не запускается. Насос обычно обеспечивает подачу необходимого количества топлива из бака в систему впрыска двигателя с достаточным давлением.

Прежде чем ваш топливный насос перестанет работать, это обычно становится заметным: если двигатель вашего автомобиля выходит из строя время от времени, автомобиль трудно заводится, двигатель немного дергается или его производительность падает, вам следует проверить насос.

Причиной этого может быть износ или загрязнение насоса. Если насос негерметичен, силовой контакт нарушен, линия или рычаг насоса сломан, топливный насос обычно также заметен до выхода из строя. Вы можете заменить неисправный топливный насос в мастерской.

8. Перегорел предохранитель

В редких случаях перегоревший предохранитель также может быть причиной поломки вашего Megane. Проверьте все предохранители в блоке предохранителей, необходимые для запуска двигателя. Но будьте осторожны, протягивая руку к блоку предохранителей! Коробка находится под напряжением, поэтому ремонт или испытания всегда следует проводить в мастерской.

9. Неисправные свечи зажигания

Без исправных свечей зажигания двигатель не запускается. Сами свечи зажигания часто не имеют дефекта. Вместо этого ослабляются разъемы на системе зажигания. Если действительно ослабла только одна заглушка, вы можете решить проблему самостоятельно на месте. Если свеча зажигания вышла из строя, ее необходимо заменить в мастерской.

10. Повреждения грызунами

Повреждение грызунами может быть еще одной причиной, по которой ваш Renault Megane не заводится.Животные залезают под машину и прокусывают кабели и провода. В принципе, это может повлиять на все системы автомобиля, такие как подача топлива, подача масла или электропитание.

Повреждения от грызунов обычно можно быстро увидеть, заглянув в моторный отсек. Повреждения, нанесенные укусом грызуна, можно отремонтировать в мастерской. Будьте готовы к относительно высоким затратам.

11. Неисправность двигателя

Хотя очень редко, но тоже может быть причиной поломки вашего Мегана.Если у автомобиля отказал двигатель, то больше ничего не работает. Водитель транспортного средства нередко несет ответственность за такой ущерб. Типичные причины включают разрыв ремня газораспределительного механизма, неправильную заправку, недостаточное количество масла, гидрозамок, перегрев двигателя или продолжительное вождение в чрезмерном диапазоне скоростей.

Только опытный механик может диагностировать неисправность двигателя в мастерской.

Используйте сканер OBD2 для диагностики

Поскольку Renault Megane оснащен бортовой системой диагностики (OBD), диагностика неисправности может предоставить первоначальные указания на то, где находится неисправность.

Чтобы начать поиск и устранение неисправностей, необходимо сначала подключить диагностический прибор к вашему Megane. Разъем OBDII обычно находится под приборной панелью. При подключенном проводе следует включить зажигание. Но будьте осторожны, чтобы не запустить двигатель. Большинство диагностических устройств затем запрашивают некоторую информацию об автомобиле. Важно, чтобы вы ввели это на 100% правильно, иначе результат поиска может быть сфальсифицирован. Помимо производителя и модели транспортного средства, вам обычно также необходимо ввести номер двигателя и идентификационный номер транспортного средства.Для точного устранения неполадок всегда проверяйте правильность информации.

Заключение

Есть много причин, по которым ваш Megane может не запускаться. При поиске спускового крючка всегда следует начинать с самой очевидной причины - разряженной батареи.

В любом случае неспециалистам рекомендуется вызывать аварийную службу или мастерскую. В случае неисправности последний может напрямую инициировать ремонт.

вопросов о Renault Megane - Renult megane не заводится

Продам похожие модели

Продажа Ford Focus

704 отличных предложения из 7812 объявлений по цене от 795 фунтов стерлингов

Продажа Vauxhall Astra

362 отличных предложения из 4773 объявлений по цене от 489 фунтов стерлингов

Продажа Renault Clio

219 отличных предложений из 3339 объявлений по цене от 589 фунтов стерлингов

Продажа Volkswagen Golf

621 отличное предложение из 7946 объектов по цене от 550 фунтов стерлингов

Продажа Ford Fiesta

1032 отличных предложения из 12 871 объявления по цене от 695 £

Продажа Audi A3

311 отличных предложений из 3902 объявлений по цене от 1200 фунтов стерлингов

Продажа Honda Civic

179 отличных предложений из 2045 объявлений по цене от 1200 фунтов стерлингов

BMW 3 серии в продаже

326 отличных предложений из 5234 объявлений по цене от 1250 фунтов стерлингов

Купить Vauxhall Corsa

557 отличных предложений из 8190 объявлений по цене от 989 фунтов стерлингов

Продажа BMW 1 серии

341 отличное предложение из 4249 объявлений по цене от 1295 фунтов стерлингов

Продажа Ford Mondeo

108 отличных предложений из 1267 объявлений по цене от 1495 фунтов стерлингов

Продажа Peugeot 207

39 отличных предложений из 412 объявлений по цене от 999 фунтов стерлингов

Renault Megane Блок предохранителей Моторный отсек

Renault Megane Блок предохранителей Моторный отсек Whats New

Блок предохранителей Renault Megane моторный отсек - Для Renault Megane 2 2002 2003 2004 2005 2006 2007 2008 2009 2010 модельный год Блок предохранителей в блоке предохранителей со стороны пассажира Графа 1, если есть электрическое оборудование.Схема блока предохранителей идентификация и обозначения блок предохранителей renault c o 2 1998 2010 f9q 5 00 возле моторного отсека блок предохранителей реле пластина 2 реле renault megane 2 объявления. класс fc 2 28 мая 2019 года блок предохранителей реле пластина моторный отсек 12 блок предохранителей панель реле 1 13 блок предохранителей панель реле 2 14 модуль управления свечой накаливания под моторным отсеком реле блока предохранителей 15 модуль контроля уровня головки 16 резистор скорости вентилятора обогревателя рядом с обогревателем электродвигатель вентилятора 17 гудок 18 модуль управления выключателем зажигания некоторые модели в лицевом предохранителе. Пройдите любую тестовую викторину быстро edgenuity reddit edgenuityvirtual инструкция для инструктора 5 цель справочника содержание edgenuity чит-руководство этого справочника было создано как учебное пособие для виртуальных инструкторов это руководство было создано edgenuity.

Блок предохранителей Renault megane отсек двигателя - инструкции и материалы, содержащиеся в данном руководстве, могут быть изменены без предварительного уведомления. Заявление о миссии. Престиж этот и престижный телевизор, доступный в большом пабе через престижную платформу для различных видов спортивной музыки. Каталог автозапчастей autodoc co uk широкий выбор доступных для немедленной покупки автозапчастей для автомобилей марки автозапчастей по доступным ценам.Купите автомобильные провода, электрические кабины и получите лучшие предложения по самым низким ценам на ebay - большая экономия, бесплатная коллекция на многие товары.

Отсек двигателя блока предохранителей Renault megane -

Схема электрических соединений представляет собой методику описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрии, все аспекты, требующие схемы подключения, используемые для обнаружения помех, нового вспомогательного оборудования и т. д. отсек двигателя блока предохранителей renault megane Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. моторный отсек блока предохранителей renault megane На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Renault megane блок предохранителей моторный отсек x32 x95, бензин, 284b62633r, 09 10 05 16 ebay Блок предохранителей renault megane 2 Схема блока предохранителей renault megane ii (2003 2009) Renault megane ii (2003 2009) схемы предохранителей youtube Renault megane mk3 2008 2014 блок предохранителей двигателя upc компьютер 284b60008r ebay блок предохранителей renault megane 2 Renault scenic ii sigorta sökümü блок предохранителей в моторном отсеке блок предохранителей youtube заменить предохранитель 2002 2008 renault megane 2003 renault megane authentique 1 5l 4-х цилиндровый дизельный двигатель

Renault Megane 04 Fuse Box

04 Блок предохранителей Whats New

Renault megane 04 Блок предохранителей - class fc 2nd May 11 2018 renault megane 2003 2009 Схема блока предохранителей год выпуска 2003 2004 2005 2006 2007 2008 2009 Блок предохранителей в пассажирской части.Схема блока предохранителей расположение и назначение электрических предохранителей и реле для renault megane ii 2003 2004 2005 2006 2007 2008 2009. Схема блока предохранителей расположение предохранителей и назначение предохранителей и реле renault megane ii 2003 2004 2005 2006 2007 2008 2009. class fc 2nd oct 02 2013 renault megane 2004 схема блока предохранителей добро пожаловать на мой сайт в этом посте будет обсуждаться схема блока предохранителей renault megane 2004 у нас на самом деле накоплено множество фотографий, и, если повезет, эта фотография будет полезна для вас и поможет вам найти решение, которое вы ищете для.Для renault megane 2 2002 2003 2004 2005 2006 2007 2008 2009 2010 модельный год Блок предохранителей в блоке предохранителей 1 со стороны пассажира, если есть электрическое оборудование. На видео выше показано, как заменить.

Блок предохранителей Renault megane 04 - перегоревшие предохранители во внутреннем блоке предохранителей вашего renault megane 2003 года в дополнение к схеме расположения предохранителей, электрические компоненты, такие как карта ght радио, подогрев сидений, дальний свет, электрические стеклоподъемники, все имеют предохранители, и если они внезапно перестанет работать есть вероятность, что у вас перегорел предохранитель p class grp grp talgo факты ul class pinfo mt 10 bxz bb d ib va ​​top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b video duration label 15 sec ul ul class pinfo mt 10 bxz bb d ib va ​​top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b author label lake chevy ul class dd algo algo sr relsrch lst sr data 849 5fb93d01e2d67 class ptitle options toggle h4 название класса ov ha style ne height 1 3 class ac algo fz l ac 21th lh 24 href https r search yahoo ylt awre184bpblfvwcaufzxnyoa ylu y29sbwnizjeecg9zazcednrpzamec2vja3ny rv 2 re 1606004097 ro 10 ru httpsuse 3a 2f.

Renault megane 04 блок предохранителей - информация 2frenault 2frenault megane iii 2008 2015 предохранители rk 2 rs it6cndebzvtykdoz7azba90joi4 referrerpo cy origin target blank data 849 5fb93d01e2e45 схема блока предохранителей hwr fc fc fz fz 2008 ms rk 2 rk 2 rs 17 информация о блоке предохранителей renault renault megane iii 2008 class tri ico стрелка вниз серый толстый optrg ul class pd nk algo options hadnz 4 bgc white bd 1 ​​bds s bdc lgray1 bs type1 ptb 1u class db selected class txt a class t1 c dgray c черный h КУП lgray3 HDB ГНР 3u PTB 1u тд п тд пН HREF HTTPS г поиск Yahoo уг awre184bpblfvwcauvzxnyoa ylu y29sbwnizjeecg9zazcednrpzamec2vja3ny с.в. 2 повторно 1606004097 ро 10 RU HTTPS 3a 2f 2fcc bingj 2fcache ASPX 3fq 3drenault 2bmegane 2b04 2bfuse 2bbox 26d 3d4894523358183427 26mkt 3den нас 26setlang 3den нас 26w 3dngia3et2r22xxyad6bhk l6svpunhyc8 rk 2 rs 4fk egveiwdaph70mytiyvgnjku referrerpo cy origin target blank cached a.В этой статье.

Схема подключения - это метод описания конфигурации установки электрооборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и т. Д. Блок предохранителей renault megane 04 Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Блок предохранителей renault megane 04 На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Схема блока предохранителей renault megane ii (2003 2009) Блок предохранителей renault megane 2 Блок предохранителей renault megane 2 2003 2009 renault megane ii схема предохранителей схема предохранителей расположение и схемы блока предохранителей renault megane ii (2003 2009) youtube Renault megane ii (2003 2009) ) схемы блока предохранителей youtube Renault Megane (2003 2009) схема блока предохранителей auto genius Схема блока предохранителей renault megane ii (2003 2009)

Где находится реле кондиционера Рено Меган 2.Расположение и схема предохранителей на Рено Меган

Все электрические цепи автомобиля Renault имеют защиту в виде предохранительных вставок различного номинала. При внезапном отказе фар или других компонентов электросистемы, чтобы разобраться с проблемой и устранить ее, водитель должен предварительно проверить исправность предохранителей на Renault Megan 1, 2 и 3.

[Скрыть]

Где находится БП и его схема

На всех поколениях Renault Megane используется электропроводка с двумя отдельными блоками предохранителей.Один из них расположен внизу панели приборов в районе колен левой ноги водителя. Второй установлен в пространстве подкастов.

Салонный блок

Расположение предохранителей салонного блока на автомобилях Маган 1, 2 и 3 может отличаться.

Megane I.

Доступ в салонный блок данного автомобиля осуществляется через съемную пластиковую крышку. На машинах есть два типа блоков - стандартные и расширенные. Внешне они практически идентичны, разница только в расположении и номинале вставок.

Стандартный блок Меган 1 Расширенный блок Меган 1

На фото описано назначение предохранителей.

Общая схема модуля

Расположение предохранителей в модуле одинаково для Рено Меган 3 с дизельным и с бензиновым двигателем.

Бензиновый вариант Дизельный вариант

На радиаторе отдельно установлено реле включения приводов вентиляторов, рассчитанное на ток до 70 А.

Процесс замены

Конструкция блока под капотом на автомобилях Рено Меган - крайне неудобно, поэтому процесс замены может вызвать определенные трудности.

Как заменить предохранитель?

Кропотливая замена предохранителей на Рено Меган 2 в блоке моторного отсека.

Для этого вам понадобятся:

  • ключей TORX T40, T30;
  • ключ обычный на 10 и 13 мм;
  • отвертка с плоским и тонким жалом;
  • запасные предохранители;
  • Ключи
  • для снятия, они находятся под крышкой блока в салоне.

Для прямого доступа к плавким вставкам необходимо извлечь из машины несколько предметов.

Например на Меган с корпусом универсал нужно выполнить так:

  1. Отключить клеммы от АКБ и снять с аппарата.
  2. За аккумулятором находится блок контроллера с проводами. Сверху они фиксируются пластиковым кожухом, который необходимо снять.
  3. Снимите пластиковую площадку аккумулятора, закрепленную тремя винтами Т40 и одной обычной гайкой 10 мм.
  4. Выверните один болт из корпуса контроллера.
  5. Отсоедините колодки проводов от контроллера.Для их снятия необходимо утопить палец с защелкой и потянуть поворотный рычаг вверх.
  6. Отключите жгут проводов, аккуратно вынув его из зацепления жала отвертки.
  7. Снимите аккумулятор.
  8. Под ним будет видна крышка блока предохранителей, закрепленная двумя винтами Т30. Их нужно открутить и снять крышку.
  9. Под ней находятся два разъема проводки. Для снятия дальнего нужно снять защелку вверх и вытащить колодку с проводами влево.Второй разъем разъема имеет в своей конструкции фиксатор, к которому нужно прижать и вывести колодку из зацепления.
  10. Отсоедините первый блок, для этого необходимо поставить и потянуть фиксатор, расположенный сбоку.
  11. Снимите ответную часть кнопки второго разъема с корпуса блока и открутите болт ее крепления.
  12. Затем необходимо прижать отвертку защелку корпуса и снять блок. В этом случае может потребоваться снять корпус воздушного фильтра.Блок лучше перетащить из ближнего угла и немного прижать пластиковый кожух вокруг монтажного блока. Эта процедура довольно долгая и требует аккуратного выполнения.
  13. Снимаемая деталь - это сам агрегат с приставленной к нему коробкой, служащей для плотной фиксации. Вам нужно сжать защелки, расположенные по бокам, и снять эту коробку.
  14. Отключите блок разъемов и снимите его с автомобиля.
  15. После этого возможна замена вышедших из строя элементов, например габаритов или ближнего света, в соответствии со схемой.

Кроме того, при необходимости необходимо заменить вставки в небольшом блоке высоконагруженных цепей. Этот агрегат виден внизу корпуса, который не разбирается с автомобиля.

Весь процесс замены предохранителя на Renault Megan 2 подробно описан в видео, предоставленном Canal Channel China.

При замене предохранителей необходимо учитывать, что на Меган первого и второго поколения деталь просто вытаскивается обычными клещами.На мегане третьего поколения он сначала сдвигает боковую линию и только потом убирает.

При поиске неисправного предохранителя на Меган 3 необходимо внимательно изучить схему. Например, каждый тормозной сигнал питается от отдельной цепи и имеет отдельный предохранитель в блоке салона.

Доступ к электрооборудованию на таких машинах просто организован.

Для демонтажа блока необходимо:

  1. Выдавить четыре защелки по углам.
  2. Снимите два красных замка.
  3. Снимите разъем проводки.
  4. Снимите блок на себе и замените необходимые детали.

Как заменить блок?

Может потребоваться замена блоков при сгорании или повреждении седел. Такие случаи бывают при использовании предохранителей неадекватного номинала. Замена блока в моторном отсеке производится по схеме, аналогичной замене предохранителей. В новом блоке необходимо установить предохранители на те же места, что и в старом.Важно проверить соответствие штатных вставок требованиям электрической схемы к предохранителям автомобиля. Замена блока на Меган 3 намного сложнее, так как автомобиль имеет более сложную электрическую схему, поэтому работы по замене устройства на этой версии автомобиля лучше доверить профессионалам.

Вся электроника в автомобиле защищена предохранителями, благодаря им все оборудование надежно защищено от электропроводки и различных перегрузок.Часто случается такое, что одна из систем перестает работать, причиной этого обычно является выход из строя одного из предохранителей, и его нужно менять.

Если рассматривать Renault Fuse Block Megan 2, то он расположен в двух местах: одно в салоне автомобиля со стороны водителя, второе на открытом пространстве.

Салонный блок


Для доступа к элементам, которые расположены в салоне, достаточно отсоединить все защелки и снять пластиковую крышку.

Определите, где находится какое устройство со схемой. Чаще всего отвечают предохранители, за которые отвечают:

  • Система отопления
  • Кондиционер
  • Плита
  • Магниттор
  • Сигарета

За первые три устройства отвечают защитные детали с маркировкой 30, а сам элемент с номером SP3 перепутать с другим будет сложно.


Элемент безопасности отвечает за большинство устройств, имеет номер BCP3, а его ячейка под номером.25. Рядом с ним находится реле, отвечающее за все электрооборудование в салоне, имеет обозначения ВР77 с ячейкой 20. Элемент отвечает за стеклоподъемники, омыватель фар, штатное головное устройство, имеет значения SP2. с ячейкой под номером 10.

Блок под капот


Расположены предохранители Renault Megan 2 под капотом отвечают за:

  • Электронные системы
  • Наружное освещение
  • Электромоторное оборудование

С правой стороны под капотом блок.Понять, какой элемент за какой отвечает, можно также с помощью схемы.

  • Gaszonasos, No. 5, желтый. Если двигатель заводится, а потом сразу его беспокоит, а стартер при этом работает нормально, то, скорее всего, проблема в штатном топливном насосе.
  • Стартер, №30, сам элемент имеет белый цвет
  • Освещение, деталь 10а, камера №1-4. Если перестали работать габаритные огни, либо ближний свет фар, то следует первым делом проверить, в каком состоянии находятся эти плавкие элементы, и в случае перегорания их можно как можно скорее поменять.

Подводя итоги Можно сделать вывод, что разобраться, какой элемент, где он находится, за какой отвечает, поможет схема предохранителей Рено Меган. Благодаря ей можно без проблем произвести все ремонтные работы своими силами.

Renault Megane 2. Поколения выпускались в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах с кузовами хэтчбек, седан, универсал. Седан собирали на заводе в Турции, а остальные модификации во Франции.В некоторых странах универсалы Megane 2 продавались под другим названием - Megane Grand Tour. Мы покажем, где есть блоки с предохранителями и реле в Рено Меган 2 поколения, а так на видео-примере показано, как до них добраться. Также фото блоков и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.

Под капотом Рено Меган 2 поколения 3 блока с предохранителями. О том, как к ним добраться, можно узнать из этого видео.

Плавкие вставки на аккумулятор

Это устройство расположено на плюсовой клемме аккумулятора.

  1. 30А - электронный блок управления в салоне
  2. 350 А - автомобиль с бензиновым двигателем, 400 А - автомобиль с дизельным двигателем - блок коммутации моторного отсека
  3. 30А - блок коммутации моторного отсека

Блок переключения

Фото - Схема

Описание

блока корректора электродвигателя левая
1 Лампа общего огня 7,5А Левая блок-фара, прикуриватель, выключатель центрального замка и сигнализация, регулятор регулятора фар, блок управления обогревом (кондиционер) и вентиляцией
2 10a Дальний свет Левая блок-фара
3 10a Дальний свет Фонарь правой блок-фары
4 10a Средний свет правой блок-фары, передние и задние датчики высоты кузова, регулятор корректора фар, мотор-корректор правой блок-фары
5 фары среднего света 10а левые блока, фара
6 20а лампа противотуманной фары
7 7,5A Средний свет Световой блок Фары, правые размеры, Индикатор положения селектора АКПП, Блок управления из стекловолокна Все двери
8 15а отключающий электромеханизм противоугонное устройство рулевой колонки
9 5A Модуль подушки безопасности водителя, электроусилитель руля
10 7,5A Индикатор положения селектора АКПП, диагностический разъем
11 5А Электромеханизм противоугонная рулевая колонка
12 5A Автоматическая коробка передач
13 10a Система управления мощностью сжиженный газ
14 10а лампы заднего хода
15 20А реле электромагнитного клапана системы питания сжиженного газа
16 10а электромагнитная муфта компрессора кондиционера
17 10А резерв
18 40a Электрическая система охлаждения двигателя6
19 25a Блок управления ABS
20 30A Обогрев стекла задней двери
21 25а реле стартера
22 25a Электродвигатель стеклоочистителя
23 25а резерв

Блок силовых предохранителей

Находится под блоком переключения.

Схема

Обозначение

Блок в салоне Рено Меган 2

Находится в нижнем левом углу приборной панели. На обратной стороне защитной крышки будет актуальная информация с расшифровкой схемы.

Схема

Назначение

1 Резерв
2 Резерв
3 Резерв
4 3а электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
5 20A Подогрев сидений водителя и переднего пассажира
6 20а электричество все двери
7 15а прикуриватель
8 7,5A Наружные зеркала с подогревом
9 10a блок управления ABS
10 15a Головная аудиосистема, бортовой компьютер, верхний электродвигатель фары, стекло окон и верхней двери (хэтчбек, фургон), подогрев топлива (двигатель K9K), блок управления отоплением (кондиционер) и вентиляция салона, блок управления охранной сигнализацией
11 15а стоп сигнал
12 Резерв
13 25a Электродвигатель стеклоподъемника двери водителя
14 25а мотор стеклоподъемника передней пассажирской двери
15 20a Комбинация приборов, электропривод наружных зеркал заднего вида
16 15а звуковой сигнал, диагностический разъем, электродвигатель очистителя лобового стекла
17 15a Электродвигатель стеклоочистителя
18 Блок электрического управления салона 20А, дополнительное оборудование реле
19 Электродвигатель 30А системы обогрева (кондиционирования) и вентиляции салона
20 40а электродвигатели стеклоподъемников задних дверей
21 20а 40а салон Люк электродвигатель, крыша двигателя
R1 Реле электродвигателя стеклоподъемников всех дверей
R2. Реле доп. Оборудования

Прикуриватель реагирует на предохранитель номер 7 на 15а.

Меган 2.
Спрашивает : Жуков Виктор.
Суть вопроса : Где реле стартера на Рено Меган 2?

Здравствуйте, подскажите где реле стартера на Рено Меган 2, сеть на нем так как при повороте ключа слышен какой-то щелчок и ничего не происходит, и машина не заводится, подскажите пожалуйста как быть что проверять ?!

На что обратить внимание перед заменой реле стартера?

Следующие две вкладки изменяют содержимое ниже.

Владею машиной Рено Меган 2, до этого были Ситроен и Пежо. Я работаю в сервисной зоне автосалона, поэтому знаю устройство автомобиля «от и до». Вы всегда можете связаться со мной за советом.

На всех без исключения моделях марки Renault при наличии тех или иных причин необходимо проверить работоспособность следующей цепочки:


И только после того, как эти манипуляции ни к чему не привели, можно обратить внимание на само втягивающее реле.

Расположение втягивающего реле стартера

На Рено Меган 2 он находится прямо на корпусе самого стартера. Его неисправность возникает в следующих случаях:

  1. Догорают контактные пластины, которые находятся внутри корпуса реле.
  2. Сгорела обмотка реле.
  3. Разрушены внутренние части.

Для того, чтобы самостоятельно диагностировать его состояние на автомобиле, достаточно провести небольшой отрезок проводов, расположенный на задней части корпуса.Если реле исправное - сразу узнаешь об этом, если ничего не происходит, значит, ему нужна замена.

Сломан ретрактор стартера

Оригинальный номер втягивающего реле стартера - 594653 Изготовлено компанией Valeo. И имеет цену в пределах 2000-2400 руб. Однако, как говорят многие мегановоды, у этой запчасти есть аналоги, цена которых, в отличие от оригинала, меньше чем в три раза. К таким элементам относится втягивающее реле датской компании Gargo. с суставом 235869 .

Примечание!

Перед покупкой новой запчасти постарайтесь отнести неисправную деталь в специализированную мастерскую. А после того, как вы убедились, что ее нельзя починить, можно смело отправляться в магазин за новой запчастью.

В автомобиле Renault Megan производители предусмотрели защиту электронного оборудования от перегрузок. Если одна из электронных систем выходит из строя, значит, перестал работать какой-то предохранитель, поэтому его необходимо заменить исправным.В этой статье вы узнаете, как получить доступ к блоку предохранителей на Рено Меган 2 и произвести его самостоятельную замену.

Предохранители и их функции

Предохранители играют важную роль в электронной системе автомобиля - они открывают электрическую панель в тех случаях, когда в ней резко возрастает напряжение. То есть детали монтажного блока защищают электрооборудование автомобиля от короткого замыкания или перенапряжения.

Например, если произошло короткое замыкание в электрочайниках, предохранитель принимает удар на себя и выходит из строя.В большинстве случаев электрооборудование, при функционировании которого сработал перегоревший предохранитель, остается невредимым. Заменить элемент на Renault Megan 3 и другие модели Reno намного дешевле, чем покупать новые стеклоподъемники, прикуриватель и другое электрооборудование.
Салонный монтажный блок

В данной модели автомобиля Рено предусмотрено два монтажных блока. Один из них находится в кабине слева от водителя. Для доступа к нему нужно отсоединить и снять защитную крышку, которая фиксируется на защелках.

Имея доступ к салонному блоку предохранителей на Меган 2 и вооружившись электрической схемой, необходимо визуально найти перегоревший датчик и заменить его на новый. Определить перегоревший предохранитель не составит труда - достаточно взглянуть на него на просвет и будет видна или потревожена вся перемычка. Чаще всего вырезается элемент, отвечающий за систему отопления и кондиционирования. Имеет маркировку SP3. В первую очередь 25-й элемент блоков салона Меган 2 предохранители с маркировкой BCP3, 20-й элемент под маркировкой BP77 и 10-й с надписью SP2.Рядом с ними находятся реле, отвечающие за исправность фар головного света, электростеклоподъемники и штатный головной механизм.

Блок предохранителей в моторном отсеке

Второй блок предохранителей на Renault Megan 2 расположен под капотом и содержит все детали, отвечающие за электронику и системы освещения, а также электрооборудование мотора. Узел крепления находится в моторном отсеке в правом углу. Он прикрыт небольшим пластиковым щитком, закрепленным на защелке.На обратной стороне щита нанесен электрогем, который поможет идентифицировать выдувной элемент. Выглядит она так:

Описание электрического блока узла крепления, расположенного в моторном отсеке:

Обозначение

Что такое часть

Погружные обогреватели

Предварительный нагрев

Погружные обогреватели

Электровентиан

Подогреватель топлива

Блок защиты электровентилятора

Подогреватель топлива

Фары заднего прохода

Салонный блок предохранителей

Этот прибор находится слева на торпеде.Электрока Черного ящика на Рено Меган второго поколения выглядит так:

Описание сети блока салона:

Маркировочный элемент

За что отвечает

Для вентилятора отопления

Контролирует работу задних стеклоподъемников

Обеспечивает функционирование крышки люка

Управляет работоспособностью системы АБС

Рабочая аудиосистема, фары и стекла, аварийные стекла, электрообогрев задних сидений, прикуриватель

Управляет сигналами остановки

Для передних окон

Для функционирования приборной панели, зеркал заднего вида

Контролирует работу Класона

Обеспечивает работу дворников на задних стеклах

Для контроля микроклимата

Контролирует изменение температуры в салоне

Для передних сидений с электрообогревом

Управляет работой центрального замка

Электрообогрев Зеркала заднего вида Venia

Управляет электрическими стеклоподъемниками

Алгоритм замены под капотом одинаковый для моделей Рено Меган второго и третьего поколения.Он состоит из следующих шагов:

  • открыть капот и отсоединить аккумулятор;
  • откручиваем крепления, которые фиксирует аккумулятор, вытаскиваем; Ключом
  • размером 10 откручиваем гайку и снимаем зажим с проводами;
  • отвинтите скобы, которые фиксируются монтажным блоком, и снимите устройство;
  • Вставьте
  • новый блок и выполните обратное действие.

Важно! Замена устройства осуществляется только при отключенном аккумуляторе, в противном случае блок снимает негативные последствия для автомобиля.

Более подробно процесс описан в Видео:

Предохранитель стартера Renault megane. Основные проблемы

Мы используем файлы cookie, чтобы упростить использование сайта. Прочтите нашу политику в отношении файлов cookie. Бытовые счета. О сайте. Редакционный кодекс MSE. Как мы финансируемся. Блог Мартина. Новый пост. Перейти в категорию. Grabbit, пока можно, It's Gone, но было ли это хорошо?

Я выиграл! У меня Renault Megane Mk2 1. Раньше на неделе он работал нормально, но сегодня нажал кнопку, и он не заводится.Батарея в порядке, ей всего 3 месяца.

Все сообщения на приборной панели в порядке, такие как «Нажмите на тормоз или сцепление и нажмите кнопку» и т. Д. Вы можете слышать, что при нажатии кнопки пуска подается электрический ток, но нет шума или реакции стартера. Стартер неисправен или соединение ненадежно? Любые идеи? Exemplar Forumite 1.

В сообщении Bumble говорится, что доставлено

Есть ли шумы? Вы слышите, как работает система? Абрахам Линкольн. На этот раз никаких щелчков.

Я знаю, потому что слышал их в прошлом. Затем проверьте предохранители и реле. Предполагая, что вы член !! Хорошо, вы имеете в виду предохранители в слоте в перчаточном ящике? Что ищу, перегоревшие предохранители? Если да, то какой? Кроме того, реле рядом со стартером или катушкой? Ультразвуковой Forumite 2. На старых моделях Megane у меня было одно соединение со стартером прямо у земли, где он мог намокнуть, и тогда стартер даже не пытался повернуться. Да, это был идиотский замысел! Найдите свою проблему.

Проблемы, связанные с :. Основные проблемы. Несколько дней назад я ехал нормально, как вдруг машина заглохла. При попытке запустить его снова было слышно двигатель, но машина не заводилась. При проверке заметил, что на катушке нет напряжения.

Однако никаких сбоев не было. Неделю назад кислородный датчик включился, но при проверке ЭБУ неисправности не обнаружилось. Электрик сказал мне, что неисправен компьютер.

Кто-нибудь может мне помочь? Проверьте положительную клемму, у которой есть два провода: один ведет к ЭБУ, а другой - к стартеру.

Renault Scenic I Imobilizer

Также проверьте между клеммами под пластиковой крышкой, не сломан ли металл и, следовательно, на стартер не поступает электрический ток. Рулевой двигатель не запускается Запуск педали тормоза. Вставляю карту, ставлю на нейтраль, нажимаю педаль тормоза как надо, а двигатель не запускается. Затем появляется сообщение о том, что рулевое управление не заблокировано. Я хотел бы знать, в чем может быть проблема, из-за которой я не могу стартовать.Прежде всего, проверьте, мигает ли красный круг на иммобилайзере.

Если да, то проблема тут же. Хотелось бы узнать, в чем может быть проблема. Может быть, карты нужно кодировать? Проблема с запуском Renault Megane 1. Аккумулятор не заводится. Моя проблема в том, что утром машина не заводится, аккумулятор какого размера поставить. Проблемы с меганом? Поделитесь ими. Crea tu usuario en el sitio. Вам нравится StartMyCar? Следите за нами на Фейсбуке. Войти Зарегистрироваться.

Вы нашли этот сайт полезным? Найдите версию сайта для :.Помощь Конфиденциальность Условия Отзыв Опубликуйте с нами. Отправить комментарий. Отправить комментарий Отмена.Привет, Пол, спасибо за это видео. Как вы думаете, это поможет моей крыше cc? Я все время получаю сообщение о неисправности и непрерывно пищу, что является кошмаром! Большое спасибо сэкономила тонну, когда жена проехала по большой луже с отсутствующей крышкой фары и пропитала предохранители. К счастью, машина на этом не остановилась, но когда она вернулась домой, я обнаружил, что в тот же день она не заводится.

Посмотрел ваше видео Отсортировано!

La cantatrice calva

Grand Scenicboot открывается при нажатии на тормоз, а также срабатывании очистителя заднего стекла.Вы можете что-нибудь подсказать для моего Мегана? Он довольно быстро прошел через глубокую лужу, электрика вышла из строя. Обрызгал wd40 и вроде все нормально.

У нас есть новый аккумулятор и мы отвезли его в гараж, кто ничего не знает, кроме замены ЭБУ. Есть предположения? Спасибо. У меня есть Clio с 55 пластинами, похожая вещь едет по дороге, и загорелся индикатор на приборной панели с усилителем рулевого управления, затем загорелся индикатор ремня безопасности, а затем система блокировки сработала, двигатель все еще работал, включил и выключил двигатель, и он работал нормально и доставил меня домой.

Как закрепить выдвижной шнур на утюге Rowenta

Поможет ли мне это видео? Привет, Пол, у меня есть меган 3 1.

Подпишитесь на RSS

Привет, Пол! Мой хэтчбек rxe 16 vaive требует от 20 до 40 попыток запуска в течение примерно одного часа, прежде чем он наконец заводится, как будто ничего не случилось, varoom очень плавный после запуска. После долгого путешествия по суше он будет начинаться каждый день в течение недели или около того - я живу недалеко от моря, как вы думаете, это может быть соленый воздух?

То есть может быть все та же неисправность электроники? Я с нетерпением жду вашего ответа из Южной Африки.Как тут говориться я гатвол этой машины! Вода попала в ткацкие станки с пассажирской стороны моего кабриолета с откидным верхом renault megane.

Я все это высушил, появилась коррозия, и некоторые провода кажутся отсоединенными! Есть ли какая-нибудь электрическая схема, на которую я могу взглянуть, чтобы понять, где снова соединяются провода в ткацком станке? Когда я вставляю ключ-карту, машина пожимает плечами перед запуском и делает то же самое, когда я выключаю зажигание.

Предохранители и реле Renault Megane 2

Поможет ли это решить проблему, похоже, неисправность электрического соединения….У меня горит индикатор АБС, спидометр не работает, но машина все еще едет. Муженек - механик, он подключил его к своему сканирующему прибору, заменил форсунки, заменил форсунки, заменил катушки и т. Д., Посмотрел на него разные автоматические искры, и никто не мог найти, в чем проблема?

В этой статье мы рассмотрим Renault Megane второго поколения, выпускаемый по настоящее время. Здесь вы найдете схемы блоков предохранителей Renault Megane II, а также получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя. Схема предохранителей и реле.Блок предохранителей расположен снизу и слева от руля, за панелью.

Он расположен под приборной панелью с левой стороны блока вентилятора салона. Этот блок расположен в соединительном блоке двигателя под блоком защиты и коммутации. Как проверить предохранители? Как заменить перегоревший предохранитель? Почему перегорают автомобильные предохранители? Типы автомобильных предохранителей. Renault Megane IV Содержание. Блок предохранителей в салоне. Блок реле в салоне.

Блок предохранителей в моторном отсеке. Предохранители на АКБ. Узнать больше: Как проверить предохранители? Мы используем файлы cookie, чтобы обеспечить максимальное удобство использования нашего веб-сайта. Если вы продолжите использовать этот сайт, мы будем считать, что он вам нравится. Хорошо Политика конфиденциальности. Главный электромагнитный звуковой сигнал - диагностический разъем - реле насоса омывателя фар - реле 2 насоса омывателя фар - компьютер жесткой складной крыши на E84 - управление монитором автошколы. Левый габаритный фонарь - прикуриватель - аварийная сигнализация и выключатель блокировки дверей - переключатель реостата регулировки фар - панель управления кондиционером - радио - многофункциональный дисплей - CCU - CD-чейнджер - двойное управление стеклоподъемниками спереди - электрическое управление зеркалами заднего вида - заднее управление блокировкой стеклоподъемников с электроприводом - двойное управление стеклоподъемником заднего стекла - управление стеклоподъемником со стороны пассажира - управление стеклоподъемником правого заднего стекла

Правая фара ближнего света - задний датчик высоты - передний датчик высоты - переключатель реостата регулировки света фар - электродвигатель регулировки правой фары. Используя наш сайт, вы подтверждаете, что прочитали и поняли нашу Политику в отношении файлов cookie, Политику конфиденциальности и наши Условия обслуживания. Регистрация займет всего минуту. С предохранителями у меня до сих пор не было проблем.

Но иногда было удобно сбросить электронику одной системы, а не всей машины, и нужно было ввести код тревоги и перепрограммировать окна e.Фото бардачка :. Фото предохранителей под ящиком под пассажирским сиденьем :. Что касается четвертой картинки, я не уверен, для чего они нужны. Надеюсь, кто-то еще знает. Со всей желтой проводкой, входящей в него, это также может быть связано с подушкой безопасности, если желтые провода на самом деле входят в нее, а не только под ней.

Схема соединений 85 chevy truck dash

Зарегистрируйтесь, чтобы присоединиться к этому сообществу. Лучшие ответы голосуются и поднимаются наверх. Главная Вопросы Теги Пользователи без ответа.Где и что? Задай вопрос. Спросил 4 года 7 месяцев назад. Активна 4 месяца назад.

Просмотрен 66k раз. Некоторые есть в бардачке. Под ящиком под пассажирским сиденьем их по 4 или 5 штук. Я думаю, что они есть где-то под капотом. В руководстве по эксплуатации автомобиля описаны некоторые из них, но не все. Может ли кто-нибудь помочь восполнить пробелы в знаниях?

Изображение предохранителей под ящиком под пассажирским сиденьем: Белый предохранитель на 25 А под пассажирским сиденьем предназначен для автоматического стояночного тормоза.Предположительно, те, что на первой фотографии, говорят сами за себя, учитывая, что у вас есть все значки на крышке, которые помогут вам, или вы тоже спрашиваете о них? Я вовремя вложу все, что смогу. Предохранители под седлом P. Активные самые старые голоса.

Renault megane предохранитель стартера

Третий ряд - Подсветка салона Прикуриватель Замки дверей? Пусто Оттаивание зеркала бокового вида Что касается четвертого изображения, я не уверен, для чего они нужны. РЕДАКТИРОВАТЬ: Предохранители под пассажирским сиденьем 4-е фото слева направо: большая лавандовая штука - реле? Кто-нибудь посчитает нужным добавить или исправить, где у меня? Если у вас недостаточно репутации для внесения изменений, просто оставьте мне комментарий, и я внесу изменения.Показано на Meta. Новое модераторское соглашение теперь доступно модераторам через….

Отзыв: Восстановление нового модератора и исправления в процессе апелляции.Publier un commentaire. Привет, у меня были проблемы с предохранителем стартера 25А в моторном отсеке.

Ntlm vs ldap

В первый раз я просто поменял предохранитель и машина нормально проработала минимум полгода. Взрыватель перегорел или перегорел уже утром. Второй раз перегорел предохранитель после ремонта и разряженного аккумулятора.Сначала батарея была явно разряжена, менее 10 В и не было щелчка соленоида. Поменял аккумулятор на старый б / у один запасной. В ту ночь машина работала. На следующее утро перегорел предохранитель. Снова поменял предохранитель и машина заработала. Позже заменил оригинальный аккумулятор обратно после его зарядки - полагая, что разряженный аккумулятор произошел из-за слабого короткого замыкания в стартере, вызванного очисткой двигателя и т. Д.

Теперь в третий раз у меня была слабая батарея, медленная и слабая попытка запуска, а затем ничего, кроме мигающих предупреждений на тире.Завел с другого аккума и поехал домой. В ту ночь машина работала нормально, но на следующее утро снова перегорел предохранитель. Эти последние два раза были в пределах месяца. Теперь я заменил оригинальную батарею на новую, полагая, что она выходит из строя, основываясь на том, что это был второй раз в течение короткого периода времени и имел эту типичную слабую батарею при холодном запуске. Стартер работал без проблем каждый раз, когда батарея и предохранитель были в порядке.

Щелчок соленоида тоже четкий. Есть небольшая утечка старого масла вокруг области стартера из-за протечки корпуса термостата, очистка которого, как я первоначально подозревал, стала причиной разряда батареи в первый раз.

Очевидно, есть несколько других причин, которые вызывают перегорание предохранителя, но может ли это быть из-за плохой батареи? Приносим извинения за длинный пост и благодарим за любые комментарии. Комментарий Aucun: .Rosen Nissan помог сделать эти видео.

Мы все еще работаем над получением контента для вашего автомобиля, однако предполагается, что видео выше имеет те же характеристики, что и ваш автомобиль. На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Renault Megane, а также показано расположение на схеме панели предохранителей.Электрические компоненты, такие как фонарь для карты, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель.

Если у вашего Megane возникают проблемы с электричеством, вы всегда должны сначала проверять предохранители, потому что их относительно легко проверить и заменить дешево. Некоторые Renaults имеют несколько внутренних блоков предохранителей, в том числе в багажнике - видео выше покажет вам, где находится внутренний блок предохранителей вашего Megane.

Если у вашего Megane много опций, таких как люк, навигация, подогрев сидений и т. Д., Тем больше у него предохранителей. Некоторые компоненты могут иметь несколько предохранителей, поэтому убедитесь, что вы проверили все предохранители, которые связаны с рассматриваемым компонентом. Если вам нужно заменить перегоревший предохранитель в вашем Megane, убедитесь, что вы заменили его на тот, который имеет ту же силу тока, что и перегоревший предохранитель.

Если проверка и замена предохранителя для рассматриваемого компонента не помогли, мы рекомендуем обратиться за помощью к проверенному профессиональному механику.Они должны быть в состоянии выяснить, нужно ли заменить компонент, есть ли короткое замыкание или другая проблема с вашим Megane. Часы в машине впереди или позади? Узнайте, как установить его здесь! Животные любят сладкий запах антифриза, жаль, что он токсичен!

Устраните незначительные утечки.

Схема подключения для переключения базового веб-сайта с диаграммами на

Избегайте билетов и аварий с обеими работающими фарами! Новые лампочки тоже намного ярче. Белый свет при резервном копировании - да, они перегорают и их можно заменить яркими светодиодами.

Начало работы Подготовка к ремонту. Снимите крышку. Найдите внутренний блок предохранителей и снимите крышку.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
