Шрус что это – Что делать, если стучит граната в машине – ремонт своими руками

Содержание

что это такое и как это работает


В этом тексте мы расскажем вам о многострадальных «гранатах», которые очень любят похрустеть в вашем автомобиле.

Впервые механизм, похожий на современный шариковый ШРУС, предложил, а точнее запатентовал в 20-х годах минувшего столетия инженер Альфред Рцеппа. Это устройстово до сих пор именуют шарниром Рцеппа. Приблизительно в то же время француз Грегуар изобрел кулачковый (сухариковый) механизм «Тракта». Кулачковый механизм имеет неприятную особенность – он может перегреваться, поэтому в современной автомобильной технике его применяют преимущественно в грузовиках. В современном виде «гранаты» достигли кое-какого совершенства в 60-х годах прошлого столетия и немалую заслугу в разработке их конструкции имеют японские инженеры.

Карданная передача и ШРУС: что это такое и как это работает

Что это такое

ШРУС — аббревиатура, расшифровывающаяся как «шарнир равных угловых скоростей». Основная задача этой детали на большинстве автомобилей с передним приводом, да и на некоторых полноприводных автомобилях, – это передача крутящего момента от двигателя на ведущие колёса, которая позволяет управлять автомобилем при весьма компактных размерах и скромной массе. Сам процесс передачи вращающего момента происходит между полуосями, под постоянно меняющимся углом. Сленговое название «граната» -вызвано внешним сходством с этим снарядом и эффектом. Сломанный ШРУС гарантировано обездвижит автомобиль, ну, если, конечно, у вас нет блокировок – причём сделает это внезапно.

Карданная передача и ШРУС: что это такое и как это работает

ШРУСы по типу конструкции можно разделить на:

  • шариковые – получили широкое распространение на переднеприводных легковых авто;
  • трипоидные – подходят на легковые и грузовые автомобили малой грузоподъемности;
  • Карданная передача и ШРУС: что это такое и как это работает Карданная передача и ШРУС: что это такое и как это работает
  • кулачковые – эти виды незаменимы для грузовых авто с повышенной грузоподъемностью;
  • спаренные карданные – устанавливаются на тракторы, грузовики, внедорожники.
  • Карданная передача и ШРУС: что это такое и как это работает
    Карданная передача и ШРУС: что это такое и как это работает

Принцип работы

Сам узел по принципу своего устройства похож на обыкновенный карданный вал, однако именно кардан является самым сложным и совершенным узлом. Карданная передача может передавать крутящий момент несинхронно, при этом угол скрещивания будет сильно затруднённым. Однако у ШРУСа процесс «переваривания» углов поворота до 70 градусов по оси происходит безболезненно и с огромным ресурсом.

Карданная передача и ШРУС: что это такое и как это работает

В массы этот узел принесли переднеприводные автомобили и независимая подвеска, несмотря на то, что самому узлу около сотни лет. В зависимости от марки и модели, конструкция узла может изменяться, но принципиально система работает одинаково: с одной стороны вал привода соединяется со ступичным подшипником, а другая сторона соединена с дифференциалом, и, результате, крутящий момент передаётся от двигателя к колёсам. Наружный ШРУС состоит из обоймы и корпуса, имеющих канавки. В этих канавках «ходят» шарики, которые соединяют составные части друг с другом жёстким способом. Наружный ШРУС передаёт крутящий момент без потерь под любыми углами. Повторяю, под любыми возможными углами. Внутренняя часть узла менее подвижна, и может «работать» только до 20 градусов. Это трипоид с роликами на подшипниках, которые двигаются по таким же канавкам, только в ответном стакане – именно этот узел компенсирует ходы подвески и обеспечивает неразрывность вала.

Сам шарнир является силовым элементом, подверженным высоким нагрузкам, соответственно, за ним нужно ухаживать. К уходу относится смазка и последующая изоляция от внешних воздействий окружающей среды. Пыльник рекомендуется набивать смазкой и удерживать на валах хомутами, желательно, металлическими, ведь от пыльника зависит срок службы узла.

Сломался. Почему?

В идеальном мире ШРУС должен жить на протяжении всего срока жизни вашего автомобиля, однако идеальный мир существует только на бумаге и узел может сломаться в любой момент, причём не всегда в этом виноват износ. Зачастую сами водители «помогают» узлу выйти из строя. Основной причиной поломки является повреждение пыльника. Резина со временем покрывается трещинами, а реагенты в зимнее время могут и разъесть сам пыльник. Результатом этого становится попадание грязи, которая, при контакте с подвижными соединениями, становится абразивом. Рано или поздно ШРУС будет изнашиваться и заклинивать, а ещё могут выпасть ролики из подшипников.

Карданная передача и ШРУС: что это такое и как это работает

Другая причина – неадекватное вождение или желание влезть в конструкцию машины. Помните о том, что резкие старты с пробуксовками чреваты печальными последствиями для ШРУСа. Старты с вывернутыми колёсами, управляемые заносы на переднем приводе – все это может стать причиной поломки. Не стоит забывать и о любителях «полутюнинга», при котором все деньги вкладываются только в мотор, а про ходовую часть забывают –получается, что узел рассчитанный на определённые нагрузки, вынужден получать больше – так, вполне вероятно, он сломается.

Карданная передача и ШРУС: что это такое и как это работает

Последствия

В большинстве современных автомобилей безболезненно заменить этот узел возможно с трудом, даже если вы повредили только пыльник. Будьте готовы заменить сразу приводной вал. Но, как вы понимаете, это не слишком гуманно. Конечно, гаражные мастера и некоторые «клубные» сервисы могут заменить эти детали и отдельно, но официально будьте готовы к подобному исходу. Довольно часто «уставший» ШРУС просто клинит, и, следом за этим, у вас ломается полуось, а дальше вы сможете ехать только на эвакуаторе. Хорошо, если остановитесь не в левом ряду на автомагистрали или на перекрёстке... Впрочем, не стоит драматизировать. Во избежание неприятностей в пути и лишних финансовых трат рекомендуется хотя бы раз в пять тысяч километров осматривать пыльники внутренних и внешних ШРУСов. При малейшем подозрении на негерметичность узлов нужно тщательно отмыть от загрязнений шарниры и заменить пыльники на новые, попутно обновив смазку. При появлении характерных хрустов не стоит откладывать ремонт в долгий ящик — скорее всего, «вылечить» такой привод уже не получится.

Карданная передача и ШРУС: что это такое и как это работает


somanyhorses.ru

Что такое ШРУС трипоидный?

ШРУС, или шарнир равных угловых скоростей, – это механизм, с помощью которого обеспечивается передача крутящего момента от системы трансмиссии на колеса. При этом тяга передается на ведущие управляемые колеса без потерь в мощности. Механизм позволяет обеспечивать повороты до 70 градусов.

Существует несколько типов ШРУСов, которые применяются в переднеприводных авто. Сухариковые устанавливаются преимущественно на тяжелые грузовики или автобусы. ШРУС трипоидный применяют во внутренних конструкциях из-за их характеристик осевых перемещений. Спаренные карданные угловые шарниры не особенно популярны по причине сложной конструкции. Шариковый ШРУС наиболее распространен на переднеприводных автомобилях. Такие установлены на моделях от "АвтоВАЗа".

Функция и расположение шарнира

О том, что представляют собой эти узлы, для чего они предназначены, знает достаточно малое число автомобилистов. И даже больше – на различных форумах эта деталь имеет множество названий.

шрус трипоидный

Это и ШРУС трипоидный, и ШРУС внутренний, и трипоид, часто просто граната. Но, так или иначе, это шарнир равных угловых скоростей, но с некоторыми конструктивными особенностями. Зачастую такие механизмы можно найти на автомобилях со стороны привода. Также каждый автолюбитель должен знать, что деталь эта состоит из роликов сферической формы и вилки. Данная конструкция позволяет узлу перемещаться по оси в больших пределах, обеспечивая при этом изменения угловых скоростей.

Для чего необходим трипоид?

Автомобиль может перемещаться за счет привода, который передает крутящий момент к ведущим колесам. Но если бы в системе отсутствовали ШРУСы, то в момент поворотов колес диски бы не смогли вращаться. И вот за счет того, что трипоидный ШРУС имеет определенные особенности конструкции, углы между полуосями могут изменяться. В результате машина двигается вне зависимости от того, в каком положении ведущие управляемые колеса.

История изобретения ШРУСа

Впервые шарнир равных угловых скоростей был изобретен в 1927 году. Патент на этот механизм получил инженер-механик Альфред Рцепп – очень долго конструкция носила имя этого механика. Сегодня это устройство автолюбители знают под простым названием – «граната». Эта деталь считается одним из основных узлов для любого переднеприводного автомобиля. Но ШРУСы устанавливают и на заднеприводные авто, и даже на полноприводные. В случае с полноприводными авто, шарнир необходим для обеспечения большей жесткости крепления заднего редуктора. Также за счет применения данного элемента обеспечивается независимость в задней подвеске.

Как устроен ШРУС

Когда выходит из строя трипоидный ШРУС на ВАЗ «Приоре», то оказывается, что далеко не каждый автолюбитель знает о нем достаточно. Хотя конструкция шарнира достаточно проста. Но то место, где он установлен, и сложные поломки заставляют автовладельца обращаться для ремонта в СТО. Естественно, это невыгодное решение. Стоит разобраться в конструкции детали самостоятельно.

трипоидный шрус

Нужно сказать, что ресурс шарнира равных угловых скоростей очень высокий, и если правильно ухаживать за механизмом и своевременно обслуживать его, то он может работать 200-300 и более тысяч километров. Принцип его работы чем-то напоминает устройство и работу человеческого коленного сустава. Но в отличие от коленей, ШРУС трипоидный имеет более простую конструкцию.

Устройство шарикового ШРУСа

Начнем с устройства внешнего узла. Механизм состоит из корпуса в виде сферической чаши и шлицевого отверстия под выходной вал.

смазка для трипоидного шруса

Внутри корпуса находится обойма, напоминающая сферический кулак, и ведущий вал. Также механизм состоит из сепаратора в виде кольца с проделанными в нем отверстиями для удержания шариков. Ну и, естественно, в устройстве имеются и сами шарики.

Особенности конструкции трипоидного подшипника

ШРУС трипоидный от обычного отличается только тем, что подшипники в нем не шариковые, а игольчатые. Механизм имеет три плоскости, где установлено три игольчатых подшипника. В основе внешнего шарнира лежат шарики. А во внутреннем – ролики с подшипниками игольчатого типа. Неважно, внешний шарнир или же он внутренний - сверху на деталь обязательно устанавливается пыльник. Он защищает механизм от попадания пыли и грязи.

шрус внутренний трипоидный

В отличие от традиционных шарниров шарикового типа, ШРУС внутренний трипоидный – это более нежный механизм. Если внутрь него попадет даже небольшое количество грязи, это может привести к выходу детали из строя. Также отличия в смазке. Она должна быть предназначена специально для игольчатых подшипников. Другая сюда не подходит.

Особенности трипоидных

ШРУС трипоидный в зависимости от модели может иметь разную степень свободы, которую этот механизм передает от трансмиссии колесам. Функции данного узла сводятся к обеспечению максимально ровного вращения. На карданное соединение полуосей возлагают такую же функцию, но такими способностями оно не обладает. Даже если одна из полуосей будет вращаться равномерно, то на вторую крутящий момент передается прерывисто.

Характеристики трипоидов

За счет того, что в конструкции используются игольчатые подшипники, такие механизмы имеют очень высокую стойкость к износу. Также значительно снижены потери на трение элементов между собой в узле. Трипоидный ШРУС 2110 может изгибаться на угол до 18 градусов. Что касается максимального осевого перемещения, то этот показатель составляет до 55 миллиметров. Механизм способен компенсировать вибрацию двигателя и коробки передач на более чем 60%. Особенность детали еще и в том, что она не может выйти из строя в один момент, оставив машину без возможности дальнейшего движения. Это важно для любителей внедорожной езды и трофи-рейдов. Даже несмотря на хрустящие звуки и вибрации, деталь в аварийном состоянии даст возможность доехать до СТО.

Какой из ШРУсов лучше?

Среди автолюбителей нет единого мнения о том, какая же конструкция лучше, поэтому на этой почве возникает немало споров. Одни говорят, что трипоидный ШРУС лучше, другие – что шариковый. Многие при этом выделяют преимущества трипоидных шарниров.

трипоидный шрус лучше

Так, эти механизмы способны работать практически без люфтов под углами до 45 градусов. Колесо может поворачиваться на достаточные углы. К плюсам относят высокую надежность и долговечность, большие продольные перемещения, устойчивость при скручивании, хороший КПД. Также выделяют простоту монтажа, замены и обслуживания за счет большого количества пространства в месте его установки. Еще в пользу трипоидного ШРУСа можно сказать, что он отлично ставится на место шарикового и наоборот. Трипоидные шарниры имеют меньше деталей в конструкции. Соответственно, механизм дешевле в производстве и меньше стоит.

Сомнений нет в том, что лучше приобретать именно трипоидные шарниры. Они имеют более высокие характеристики и в случае поломки позволят на автомобиле добраться до места ремонта.

О смазках для трипоидных шарниров

Специалисты утверждают, что смазка для трипоидного ШРУСа нужна строго специальная, предназначенная для игольчатых подшипников. Однако применять 158 смазку, которая как раз и предназначена для подшипников игольчатого типа, категорически запрещается.

Для изготовления ее применяют литиевые загустители. Работает она при температурах не выше 120 градусов. Внутренние шарниры могут нагреваться до температур более 160 градусов. Смазочные материалы для внутренних шарниров – жидкие. Их рекомендуют заливать в пыльник, который установлен на приводе, а затем собирать конструкцию. Заливают обычно от 100 до 130 грамм. Более точные объемы указаны у производителя.

Состав смазки для современных шарниров

Чаще всего эти продукты изготавливаются на основе минеральных масел и дополнительно содержат дисульфид молибдена как антифрикционную присадку. Такая смазка имеет черный цвет, и поэтому многие путают ее с графитовыми смазочными материалами, которые для ШРУСов категорически не подходят. Обыкновенный «Литол-24» имеет слабые антифрикционные характеристики и тоже не походит для шарниров.

шрус трипоидный шариковый

Трипоидный ШРУС ВАЗ 2110 и других моделей авто рекомендуют смазывать специальными продуктами на основе бария. Отличие их – это более широкие диапазоны температур, в которых смазка может работать без потери характеристик. Так, она не теряет своих качеств при температурах от -30 до +160 градусов.

Типовые неисправности трипоидных шарниров и причины

Эти механизмы изготавливаются из особо прочных материалов, которые могут эксплуатироваться в течение длительного времени. Но по некоторым причинам эти узлы все-таки выходят из строя.

Первая из причин – это агрессивный стиль вождения. Чем сильнее водитель будет нажимать на педаль акселератора, тем большие нагрузки испытывает привод и, соответственно, трипоидный подшипник. Вторая причина, по которой узел выходит из строя – это повреждения пыльника. В результате в механизм попадает грязь и пыль, за счет чего увеличивается трение. Первыми признаками поломки может служить вибрация при движении машины или в процессе разгона. Также она может ощущаться при езде на высоких скоростях. Наконец, со стороны двигателя будут слышны стуки при движении на малых оборотах.

 трипоидный шрус 2110

Если наблюдаются подобные признаки, необходимо поехать на эстакаду или смотровую яму и внимательно продиагностировать шарниры. При этом осматривать нужно не только внутренние, но и внешние механизмы. Если видны даже незначительные повреждения пыльника, тогда передвигаться на таком автомобиле нельзя. Это может быть опасно. В таком случае специалисты рекомендуют демонтировать деталь, промыть ее, заменить сальник и установить назад. Также можно установить полностью новый механизм.

Заключение

Если проанализировать отзывы автовладельцев, рекомендации производителей и советы автомехаников-профессионалов, то стоит устанавливать на автомобиль ШРУС трипоидный. Шариковый узел имеет меньшую надежность, а значит, быстрее выйдет из строя и потребует замены. Что касается этого процесса, то с ним справятся те автомобилисты, которые имеют минимальные навыки обслуживания. Для ремонта даже не обязательно иметь смотровую яму - достаточно лишь поддомкратить нужную часть автомобиля и разобрать ступицу.

Итак, мы выяснили, что собой представляет трипоидный шарнир равных угловых скоростей.

fb.ru

Хрустит ШРУС. Как определить какой

Категория: Секреты автомобилей.

ШРУСы или, как их называют, «гранаты» могут доставить серьезные хлопоты автовладельцам. Когда при поворотах колеса начинают стучать и хрустеть, многие автовладельцы теряются и не знают, как диагностировать проблемный узел и определить, какой именно ШРУС хрустит. Мы постараемся ответить на этот вопрос.

shrus 10

 Что такое ШРУС

Шарнир равных угловых скоростей, он же ШРУС, он же «граната» - важный элемент автомобиля, который устанавливается на колеса ведущей оси и занимается передачей крутящего момента от двигателя на ведущие колеса, приводя их в движение.

Особенность работы ШРУСов заключается в том, что они передают крутящий момент они между осями под углом, который постоянно меняется.

Именно ШРУС позволяет передавать крутящий момент на два колеса одной оси независимо от того, как они расположены по отношению друг к другу: поворачивают, проходя разную длину окружности (крутятся одновременно, но с разными скоростями) или даже находятся в разных плоскостях (одно колесо выше другого, когда машина проезжает яму, например).

То есть по принципу действия ШРУС похож на карданный привод, но с усовершенствованной конструкций: «гранаты» способны передавать крутящий момент при повороте до 70 градусов относительно оси и при этом обладают большим запасом ресурса.

На каждое колесо приходится один внешний и один внутренний ШРУС.

shrus 1

  • Внутренний устанавливается в КПП и передает крутящий момент на внешний ШРУС.
  • Внешний соединен со ступицей колеса, через которую и передают крутящий момент на колесо.

Внешние ШРУСы более хрупкие, так как при работе контактируют с колесами, от которых регулярно получают удары. Резиновый пыльник, который прикрывает «гранату», защищая ее от попадания пыли, грязи и воды, очень мягкий и часто разрушается даже от перепада температур.

Когда разрушается пыльник, на внутренние трущиеся элементы шарниров попадает влага и песок - в результате внешний ШРУС быстро выходит из строя.

Внутренний ШРУС работает под меньшим углом, не испытывает таких нагрузок и в целом рассчитан на весь срок эксплуатации автомобиля. Но если выходит из строя внутренний ШРУС, он может потянуть за собой и коробку передач, а это очень серьезные расходы.

 Как устроен ШРУС

Конструкция ШРУСов зависит от производителя и модели автомобиля, но в любом случае приводной вал соединен со ступичным подшипником с одной стороны и с дифференциалом - с другой. Это и обеспечивает передачу крутящего момента с двигателя на ведущие колеса.

Внутренний ШРУС нужен для компенсации ходов подвески вверх-вниз. Он менее подвижен и способен проворачиваться относительно оси на угол до 20 градусов.

Состоит внутренний шарнир из внешнего корпуса, «стакана». В «стакан» вставлен трипод - набор игольчатых подшипников, которые функционируют в трех плоскостях. В трипод вставляется полуось, на которую передается крутящий момент. А со стороны «стакана» вал сочленен с коробкой передач.

inner joint

Внешний ШРУС компенсирует изменяющийся угол между полуосью и колесом при повороте руля. Его конструкция более сложная и хрупкая.

Он соединяется с внутренним шарниром через полуось, на другой стороне которой - ступица колеса.

Состоит «граната» из обоймы и корпуса с канавками. По канавкам перемещаются шарики, которые соединяют составные элементы друг с другом. Шарики перемещаются по канавкам корпуса и равномерно передают колесу вращение от полуоси независимо от того, на какой угол и в каком направлении изгибается колесо,

shrus 2

Конструкция ШРУСа закрывается герметичным резиновым или пластиковым пыльником, внутри которого графитовая смазка.

 Причины неисправности ШРУСа

  • естественный износ детали
  • заводской брак, низкое качество металла
  • нарушение правил установки ШРУСа
  • нехватка/отсутствие графитовой смазки
  • поврежденный пыльник, попавшая внутрь грязь и влага
  • агрессивное вождения, езда с вывернутыми колесами на скорости
  • плохое дорожное покрытие
  • сильный удар - авария, столкновение с бордюром и др. повреждения подвески

Если ШРУС выходит из строя, владелец слышит характерные пощелкивания и хруст при вывернутых до упора колесах. Например, во время парковки. Но так как на каждое колесо приходится по два шарнира, важно узнать, какой именно ШРУС вышел из строя: внешний или внутренний, правый или левый?

shrus 5

 Проверка внешнего ШРУСа

Диагностику неисправного ШРУСа начинают с проверки наружных «гранат». Рассмотрим признаки износа детали.

  • Ритмичный стук со стороны одного из колес при сильно вывернутом руле

Для точной диагностики нужно найти ровную площадку, открыть окна и с полностью вывернутым рулем резко тронуться с места. Через открытые окна или с помощью помощника владелец услышит характерный треск, причем он будет раздаваться в такт оборотам колеса.

При повороте машины влево хрустит правый наружный ШРУС, ведь на него приходится большая масса машины и соответственно нагрузка. И наоборот, если хруст раздается при повороте направо, проблема с левой «гранатой».

  • Небольшие щелчки при ускорении по прямой / несильные толчки в начале разгона

Если ШРУС стал шуметь даже без вывернутых колес, проблема уже запущена, колесо начинает заедать при вращении. Тихие щелчки при ускорении и несильные толчки, напоминающие поведение неотбалансированных колес - признак того, что «гранату» нужно менять как можно быстрее, иначе в какой-то момент колесо заклинит и машина потеряет управляемость.

shrus 6

 Проверка внутреннего ШРУСа

  • Мелкая вибрация при разгоне по прямой

Классический признак износа внутреннего шарнира - когда при наборе скорости и особенно при разгоне с места, когда двигатель раскручивает карданный вал с холостого хода, владелец ощущает мелкую вибрацию, которая передается на кузов.

Этот случай похож на вибрации кузова из-за кривых колесных дисков и резины. Но отличие в том, что в случае с неисправностью внутреннего ШРУСа руль не раскачивается, остается на месте, его слегка потряхивает в тон вибрации кузова.

Если карданный шарнир (внутренний ШРУС) изношен, нужно срочно его заменить, потому что он может вывести из строя весь кардан.

  • Щелчки при езде по неровной дороге

Как мы помним, внутренний ШРУС выдает свое плачевное состояние только при максимальных углах работы. Поэтому для точной диагностики нужно выбрать участок для прямолинейного движения с канавами или ямами по пути.

Въезжая поочередно правым и левым колесом в углубление дороги, опуская таким образом колесо ниже уровня кузова, владелец по характерным щелчкам и похрустыванию определит, какой из внутренних ШРУСов неисправен.

  • Хруст при загруженной задней части машины

Необходимо утяжелить зад переднеприводной машины - посадить много пассажиров, загрузить багажник так, чтобы передняя часть кузова приподнялась. В результате ось внутреннего шарнира изогнется. Затем начать движение и прислушаться: хруст скажет о неисправности детали.

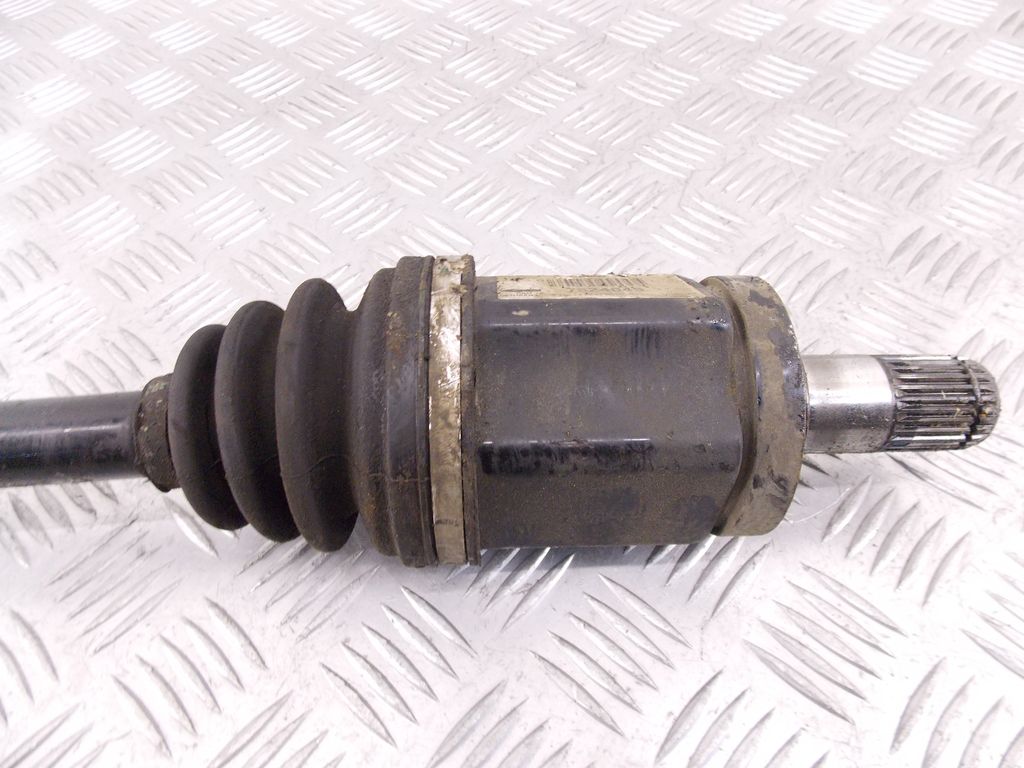

shrus 7

 Универсальная диагностика ШРУСов

Метод поможет точно определить, какой именно ШРУС требует замены.

Производят диагностику так:

  • колеса выставляются ровно, переднее колесо вывешивается на домкрат
  • затягивается «ручник», на МКП выставляется нейтральная передача
  • запускается двигатель
  • водитель начинает трогаться с места, выжимая и припуская сцепление и подгазозывая - пока вывешенное колесо не начинает вращаться
  • водитель медленно притормаживает, чтобы создать нагрузку ШРУСу.

Если неисправен внутренний шарнир, он выдаст себя характерным стуком справа или слева. Если внутренние ШРУСы нормальные, автомобиль начнет глохнуть.

То же самое проверяется для другого колеса.

Затем нужно:

  • вывернуть руль до упора влево, медленно выжимать педаль тормоза.

Если неисправен внутренний шарнир, он продолжит постукивать, но к этому звуку добавится хруст наружной левой «гранаты».

  • вывернуть руль до упора вправо, медленно жать на тормоз.

По аналогии с проверкой левых ШРУСов проверяются правые.

 Хрустит ШРУС - чем это опасно

С неисправным ШРУСом можно ездить, и ездить долго. Некоторые владельцы умудряются проехать с такой неисправностью не один десяток, а то и сотню, километров.

Но важно понимать, что длительная нагрузка на и так неисправный шарнир вызовет еще большие повреждения, соответственно стоимость запчастей для ремонта и замены и работы мастера будет выше. А в запущенных случаях неисправный ШРУС грозит серьезными проблемами:

  • выход из строя коробки передач. При поломке внутренного ШРУСа его роликовые подшипники буквально рассыпаются, металлическая стружка и детали попадают в картер коробки передач, смешиваются с маслом и перемалываются шестернями КП, что выводит из строя весь узел.
  • заклинивание, обрыв. ШРУС может перестать вращаться. Например, при прохождении поворота на скорости. И водитель потеряет контроль над машиной в принципе. А вместе со ШРУСом ломается полуось.
  • разлом обоймы - неисправный наружный ШРУС может просто рассыпаться, причем в движении. На дороге это чревато аварией с непредсказуемыми последствиями.
  • разрыв вала или полуоси. В таком случае коробка передач будет крутить вал и полуось, но крутящий момент не попадет на ведущие колеса. Соответственно, машина ехать не будет.

Вот почему решение проблем с хрустящим ШРУСом нельзя откладывать.

shrus 4

 Ремонт или замена?

Если обнаружить недостаток графитовой смазки и повреждения пыльника на самой ранней стадии, ремонт ШРУСа ограничится заменой того и другого и промывкой шарнира от попавшей грязи. Это самый оптимальный вариант.

И самый дешевый - многие автовладельцы меняют пыльник ШРУСа и смазку самостоятельно.

Для ранней диагностики автовладельцам нужно хотя бы раз в 5 тыс. км пробега загонять машину на смотровую яму, где можно увидеть целостность пальников и наличие смазки под ними и на близких поверхностях.

Но если сам механизм ШРУСа поврежден, ремонтировать его вряд ли кто-то возьмется. Сама конструкция шарнира не предполагает адекватного восстановления - деталь придется менять.

  • О разных типах привода и их преимуществах и недостатках узнаете здесь.

Качественные запчасти для вашего автомобиля предлагает наша разборка

Перейти к поиску

Метки: диагностика неисправностей, ШРУС

retailmotors.by

Шрус - что это?

Сам термин ШРУС является аббревиатурой и расшифровывается, как шарниры равных угловых скоростей. Шрус применяется во множестве разнообразных систем и механизмов, в том числе и в автомобиле.

В автомобильной терминологии в народе шрус чаще называют «гранатой». Такие шарниры почти всегда сразу заметны, если поднять авто на подъёмнике и посмотреть на него снизу. Шрус узнаваем благодаря своей уникальной форме, располагается между парой передних или задних колёс, возле колёс и возле механизма коробки передач.

Основным предназначением шруса как раз и является передача усилия от КПП на колёса. Количество и месторасположение шарниров зависит от типа привода автомобиля и от конкретной модели. Как правило, шрус устанавливается на полуоси, в количестве двух штук на одну сторону, но встречаются и варианты с одним шарниром на сторону.

Шарнирное соединение передних колёс с полуосями необходимо в полноприводных и переднеприводных автомобилях, так как эти колёса не только ведущие, но и управляемые, то есть, проворачиваются, меняя своё положение. Именно в этих условиях передачи усилия от привода к колёсам, шрус нашёл своё применение. Благодаря использованию шруса, крутящий момент от двигателя к ведущим управляемым колёсам, может эффективно передаваться при поворотах колёс до 70 градусов относительно оси.

На переднеприводных авто чаще всего используются два внутренних шарнира, которые связаны непосредственно с коробкой передач, и два внешних, связанных непосредственно с передними колёсами.

За всю историю развития и совершенствования самых разнообразных механизмов и систем, в том числе и в автомобилестроении, было разработано и применялось большое количество различных шарнирных систем, с целью передачи усилия между смещающимися относительно друг друга деталей. На сегодняшний день, именно шрус или «граната» остаются самым распространённым способом передачи усилия от двигателя к ведущим колёсам переднеприводного или полноприводного автомобиля.

Конструкция шруса представляет собой две сферических формы, между которых находятся шарики, движущиеся по канавкам в корпусе. Благодаря рассчитанной геометрии, такая конструкция позволяет получить надёжное соединение с возможностью передачи усилия на управляемые колёса.

Из-за достаточно сложной конструкции, со временем шрус может выйти из строя, что, как правило, предваряется характерным хрустом. Для своевременной замены или починки этой детали, необходима периодическая нацеленная диагностика данных узлов во время плановых или внеплановых техосмотров.

avtoexperts.ru

что это за деталь? и как она устроена?

Автомобили, оснащенные передним приводом, в 60-х годах очень заинтересовали инженеров и разработчиков практически всех автомобильных брендов. Считалось, что такая компоновка кузовов дает возможность получить больше свободного места в салоне. Для осуществления этой идеи инженеры придумали достаточно сложный на тот момент механизм. Он позволял обеспечить вращение передних колес и управлять ими при более компактных размерах конструкции.

Как создавали ШРУС

Так как существует несколько видов шарниров угловых скоростей, то точно установить, какая конструкция была первой, очень трудно. Но есть мнение, что узел на основе шариков, один из популярных сегодня, был изобретен в 20-е годы.

ШРУС что это

Идея создания кулачкового механизма пришла в голову французскому изобретателю Грегуару. В начале 20-х он получил патент на это изобретение.

Спаренный карданный элемент равных угловых скоростей использовали преимущественно в американских моделях автомобилей и в системах трансмиссий французских «Панар-Левассор».

ШРУСы – что это такое?

ШРУС - это шарнир равных угловых скоростей. Его используются в конструкции независимой подвески на переднеприводных автомобилях. Это деталь обеспечивает не только энергию вращения, но и позволяет управлять поворотом колес. Так, этот узел позволяет выполнить поворот ведущего колеса на угол до 70 градусов. Деталь похожа на ручную гранату, поэтому автолюбители так и прозвали этот шарнир.

Эта конструкция также встречается в автомобилях с задним либо полным приводом, но лишь в моделях с независимой подвеской. В этом случае задние колеса имеют возможность двигаться горизонтально и вертикально. Существует наружный и внутренний ШРУС. Что это за деталь, вы скоро узнаете.

Как устроены шарниры угловых скоростей

В зависимости от типа детали конструкция может быть различной. Однако зная, как работает ШРУС, что это за элемент, и какова его роль, можно сказать следующее. С одной стороны вал соединяется со ступичным подшипником, а с другой – с дифференциалом. Шарниры равных скоростей отдают энергию вращения от мотора к ведущим колесам через подшипники.

Основные составляющие изделия – обойма и корпус. И на корпусе, и на обойме, расположенной внутри корпуса, нарезаны специальные канавки, где установлены шарики. Шарики очень жестко соединяют эти составляющие друг с другом, тем самым передавая вращение.

Благодаря большему рабочему углу, которым обладает наружный ШРУС (что это, вы уже знаете), угол поворота может доходить до 70 градусов. Диапазон возможностей внутреннего шарнира позволяет ему двигаться лишь на 20 градусов. Так, и внешне и внутренне изделие использует различные виды элементов. С внешней стороны приводной вал оснащается шаровыми, а вот с внутренней – треножными шарнирами.

Внешнее изделие состоит из обоймы, смонтированной на валу и с канавками по радиусу.

ШРУСы что это такое

Корпус также имеет канавки. В них установлены шарики, с помощью которых передается крутящий момент.

Внутренние детали могут отличаться по своей конструкции в зависимости от модели автомобиля и вида подвески.

ШРУСы что это такое

Так, на моделях ВАЗ канавки прямые, а не радиальной формы. На украинских ЗАЗах ролики смонтированы на трех шипах, вращающихся на игольчатых подшипниках.

В нашей статье мы рассматриваем ШРУСы. Что это такое, вы уже примерно понимаете, работают они в достаточно проблемных местах, ведь там всегда много грязи и пыли, поэтому они оснащены специальной защитой. Для этого используется защитный пыльник – это резиновая накладка, которая надежно удерживается на корпусе при помощи хомутов.

Достоинства и недостатки

Вы уже многое знаете про ШРУС (что это важные детали в конструкции автомобиля). Поэтому можно обсудить основные достоинства и недостатки этих изделий. Среди преимуществ можно выделить такое свойство. При передаче энергии нет потерь в мощности, как это бывает при использовании других механизмов с другим принципом действия. Также среди достоинств – простая замены и невысокая стоимость.

Среди недостатков – конструктивные особенности пыльника. Ведь он выполняет сразу несколько функций.

наружный ШРУС что это

Это защита механизма от грязи и контейнер для смазки. Недостаток такой детали, как ШРУС - что это соединение расположено там, где невозможно предотвратить его соприкосновение с другими предметами. Так, пыльник можно легко порвать, а без смазки «граната» быстро выйдет из строя.

Ресурс или немного об обслуживании

Ресурс этих деталей может зависеть от большого количества всевозможных факторов.

внутренний ШРУС что это

Чаще всего этот показатель бывает разным из-за особенностей строения, а также использования. И если конструкцию автовладелец изменить не может, то вот режим эксплуатации полностью в его власти.

Износ «гранаты» в естественных условиях неизбежен. Но зачастую возможности этих узлов резко уменьшаются по вине владельца автомобиля.

ШРУС что это смазка

Кто-то любит стартовать, чтобы машина буксовала при вывернутых колесах. В этом положении наружные узлы находятся в частично зажатом состоянии – это повышенные нагрузки. Следствие – скорая замена.

Другие автовладельцы любят тюнинг. Иногда мощность двигателя увеличивается до серьезных пределов, что не ведет ни к чему хорошему. Чем больше крутящий момент, тем быстрее износ.

Пыльники

Еще одна группа водителей забывает проверять состояние пыльников. Есть фактор, оказывающий значительное влияние на сроки работы такой детали, как ШРУС. Что это смазка, догадаться легко. А значит, нужно регулярное обслуживание механизма. Если герметичность пыльника нарушится, то это не только вызовет загрязнение механизма, но и отсутствие смазки. Все это не лучшим образом повлияет на долговечность узла.

Чтобы продлить ресурс изделия, нужно регулярно следить за пыльником, а манера вождения должна быть более спокойной. Тогда этот узел прослужит долго.

fb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
