Содержание

Обработка корпусов ШРУС на токарных и фрезерных центрах

Прецизионное производство ШРУС – обработка корпусов ШРУС

Задача обработки корпусов ШРУС предъявляет высокие требования как к самому станку, так и к технологии обработки. На сегодняшний день рынок требует высочайшее качество обработки беговых дорожек, жесткие допуски при токарной обработке и возможность изготовления изделий крупными партиями. Станки EMAG для обработки деталей ШРУС, таких как: корпус, обойма и сепаратор, оптимизированы по своей конструкции для максимально эффективного решения поставленных производственных задач. Технологические процессы приводятся в соответствие индивидуальным параметрам деталей заказчика, что гарантирует максимальную производительность и высокий коэффициент использования оборудования.

Обработка корпуса ШРУС

Станки серии VSC рассчитаны на высокопроизводительную обработку корпусов ШРУС. За счет интеграции на одном станке токарной и фрезерной обработки удается достигнуть обработки корпуса ШРУС за один установ, без перезажима. Исполнение станка с двумя главными шпинделями обеспечивает очень высокую производительность.

Решения для различных вариантов корпусов ШРУС:

• обработка корпуса ШРУС – исполнение: жесткий шарнир,

• обработка корпуса ШРУС – исполнение: шарнир с возможностью осевого смещения.

Технологии:

• мягкое точение внутренней полости корпуса ШРУС,

• мягкое фрезерование беговых дорожек шариков,

• твердое точение внутренней полости корпуса ШРУС,

• твердое фрезерование беговых дорожек шариков.Другие технологии группы EMAG

• Индукционная закалка корпусов ШРУС на установках для индукционной закалки EMAG eldec серии VLC 100 IH

Закалка корпусов ШРУС – быстро, надежно, с возможностью встраивания в производственную линию

VLC 100 IH – это установка для индукционной закалки корпусов ШРУС, работающая по принципу “Pick-up”: главный шпиндель, оснащенный автоматическим патроном с центральным приводом, самостоятельно захватывает заготовки  корпусов ШРУС и передает их в рабочую зону для закалки.

Закалка внутренней и наружной поверхностей корпуса ШРУС выполняется за один рабочий проход

Отзывы о ШРУСах. Какие выбрать ШРУСы, какой фирмы лучше

ШРУС (шарнир равных угловых скоростей) автолюбители еще называют его “гранатой” - передает крутящий момент при углах поворота до 70 градусов относительно оси. Крутящий момент передаётся с помощью двух ШРУСов, которые прикрепляются внутри и снаружи.

Тот ШРУС, который находится снаружи, передает момент при изменяющихся углах, а тот, который внутри только тогда когда происходит смещение оси. Данное устройство состоит из: корпуса (сферическая чаша с ведомым валом), внутренней обоймы, сепаратора (кольцо, которое удерживают шарики) и 6 шариков.

Виды ШРУСов

Сухариковый шарнир (кулачковый) - применяют на грузовых автомобилях. Данный вид ШРУСов включает в себя: две вилки и два фасонных диска.

Трипоидный - используют как внутренний шрус из-за большого осевого перемещения. Есть два вида: универсальные и жесткие. Универсальные шарниры работают при небольших углах и могут смещать ось, поэтому их чаще всего устанавливают как внутренние. В свою очередь жесткие шарниры используют, как внешние потому, что они способны работать под большим углом.

Спаренный (карданный) - его почти не используют, так как конструкция достаточно сложная. В работе их передача угловой скорости от одного кардана компенсируется вторым, так как она неравномерная.

Шариковый ШРУС - очень популярный среди покупателей, он состоит из 6 шариков, которые расположены между внутренним и внешним кольцом и имеют специальные прорези под них и сепаратор, именно с их помощью шарики удерживаются на своих местах. Что касается внутреннего кольца, то оно крепится на приводной вал с помощью шлицевого соединения.

Очень часто износ можно наблюдать у наружных ШРУСов, которые работают в более тяжелых условиях. Чтобы обнаружить неисправность нужно прислушаться к его работе, если вы услышите хруст, который похож на стук металла, когда авто трогает с места или же набирает скорость, то знайте, что пора проводить его замену.

Основные причины поломок ШРУСа:

  • Повреждение пыльника и попадание грязи в середину шарнирного соединения.
  • Использование смазки низкого качества или вообще ее отсутствие.
  • Применение металла с браком или во время изготовления детали нарушение технологии производства.

Отзывы владельцев о ШРУСах

По данным за апрель 2021 года на PartReview имеется 1224 отзыва о 102 производителях ШРУСов. 29 из них набрали достаточное количество отзывов для участия в рейтинге запчасти, где определяются лучшие бренды.

Популярные производители ШРУСов

Самые популярные производители ШРУСов на PartReview представлены такими фирмами:

  1. LYNXauto - 85 отзывов. Оценка PR : 70, средняя оценка : 3.6.
  2. HDK - 79 отзывов. Оценка PR : 72, средняя оценка : 3.7.
  3. ASVA - 76 отзывов. Оценка PR : 72, средняя оценка : 3.6.
  4. GKN - 76 отзывов. Оценка PR : 74, средняя оценка : 3.8.
  5. GLO - 64 отзыва.
    Оценка PR : 58, средняя оценка : 3.2.

Большинство мнений об эксплуатации и характеристиках ШРУСов собрано на этих страницах.

Лучшие производители ШРУСов

На данную запчасть у PartReview собрано достаточно отзывов о различных брендах, чтобы можно было сформировать рейтинг. ТОП производителей ШРУСов:

  1. GKN - 74% положительных голосов. Соотношение: +122 голоса
  2. HDK - 72% положительных голосов. Соотношение: +113 голосов
  3. ASVA - 72% положительных голосов. Соотношение: +109 голосов
  4. Patron - 72% положительных голосов. Соотношение: +82 голоса
  5. Stellox - 72% положительных голосов. Соотношение: +58 голосов

Сравнения производителей ШРУСов

Как известно, все познается в сравнении. В том числе, ШРУСы. На PartReview можно узнать, что лучше:

ZV161AL Шрус на карданный вал ZZVF



Напоминаем вам

Аналоги указанные в поисковой выдаче используются только в виде справочной информации и не являются поводом для возврата! Вы несете ответственность за правильность подбора и применимость заказываемой детали к автомобилю, на который планируется установка той или иной запчасти/детали.

Фильтр

  • срок доставки
  • Доступное количество
  • Сбросить

Онлайн-магазин ZapGIS предоставляет возможность купить Шрус на карданный вал ZV161AL ZZVF по выгодной цене в Краснодаре. На этот товар, как и на прочие автозапчасти и комплектующие, распространяется гарантия от производителя. Теперь, чтобы ремонтировать и обслуживать автомобиль, не придётся посещать точку продаж лично — достаточно будет зайти на сайт.



Почему покупают Шрус на карданный вал ZV161AL ZZVF у нас?



Автовладельцы Краснодара и других городов получили возможность с лёгкостью приобретать детали и расходники, которые нужны для ремонта и ТО. На сайте размещён большой каталог запчастей — в нём можно с компьютера или смартфона найти всё необходимое и совершить заказ.



Удобство пользования сайтом в том, что есть разные способы найти товар:



  • удобный поиск по каталогу, например по названию или обозначению;
  • VIN-запрос, который позволяет за считаные минуты найти деталь;
  • помощь менеджера при подборе, исключающая риск ошибки.



Теперь у владельцев авто нет никаких сложностей. Так, Шрус на карданный вал ZV161AL ZZVF в наличии и под заказ можно купить в интернет-магазине ZAPGIS.ru — предлагается только сертифицированная продукция, прошедшая необходимые тесты.



Цена на Шрус на карданный вал ZV161AL ZZVF



Магазин ZapGIS не пользуется услугами посредников, поэтому не завышает стоимость товаров. Работа через интернет снижает дополнительные расходы. А благодаря прямой продаже всё, что требуется автомобилистам, достаётся им без переплат, недорого.



При этом сохраняется предоставленная производителем гарантия. Так что оригинальные и неоригинальные запчасти, вроде Шрус на карданный вал ZV161AL ZZVF , обладают заявленными характеристиками и совместимы с указанными моделями.

Как выбрать смазку для ШРУСа?

Шарнир равных угловых скоростей (ШРУС) – важная деталь, используемая в переднеприводных и полноприводных автомобилях. ШРУС передает крутящий момент от трансмиссии на колеса, подвергаясь при этом серьезным ударным нагрузкам; поэтому необходима специальная смазка: она обеспечивает защиту ШРУСов от преждевременного износа и коррозии.

Шарниры равных угловых скоростей бывают различных конструкций, но в современном автомобилестроении используются два основных вида. Первый вид - классический шарнир «Рцеппа-Лебро» с 6 шариками.  Этот тип ШРУСа сейчас наиболее распространен в качестве наружных колесных приводов переднеприводных легковых и внедорожных полноприводных автомобилей, реже используются в качестве внутренних или карданных шарниров. Второй вид  - триподный шарнир, имеющий меньшие углы поворота, но допускающий более высокие скорости и осевые смещения, используется в основном в качестве внутренних шарниров легковых автомобилей. Эти два вида шарниров требуют два абсолютно разных типа смазки.


Выбор смазки:

Шариковый шарнир Рцеппа, ввиду очень значительных контактных давлений требует смазку, в зависимости от нагрузки, содержащую от 3% до 5% дисульфида молибдена. Смазка изготавливается на минеральной базовой основе, в качестве загустителя используют литиевое комплексное мыло, часто добавляются ЕР-присадки для повышения несущей способности. Ресурс такого шарнира и самой смазки очень велик и приближается к ресурсу самого автомобиля, если бы не резиновые чехлы. Достаточно часто чехлы рвутся из-за механических воздействий. Если разрыв чехла удаётся быстро определить, то достаточно просто поменять чехол и смазку, если нет, то под замену попадает сам шарнир. Большинство производителей поставляют в запчасти чехлы, вместе со смазкой для ШРУСа в обезличенном пластиковом пакете, часто в недостаточном количестве.

В ШРУС может понадобиться от 40 до 90 граммов смазки. Смазки для ШРУСов от различных производителей могут существенно отличаться друг от друга, как по цене, так и по свойствам и не следует думать, что с запчастями поставляются продукты с максимального качества. Именно поэтому, Liqui Moly предлагает специальную смазку для ШРУСов  LM47 Langzeitfett + MoS2 в отдельных упаковках 100 и 400 гр.  LM47 значительно превосходит стандартные смазки и подходит под самые высокие нагрузки и обороты, содержит дополнительные (кроме дисульфида молибдена), антизадирные присадки на основе цинк-фосфорных соединений.

Шарниры типа трипод, ввиду повышенной температуры (близость к коробке передач и особенность конструкции), требуют высокотемпературную смазку без твердых включений, причем пенетрация (вязкость) такой смазки несколько ниже, чем у классической смазки для ШРУСов. В триподах используется смазка с полиуретановым загустителем, первого класса пенетрации, верхним температурным диапазоном до +180°С и обязательным ЕР-комплексом.

Правильный выбор смазывающего вещества для шарниров равных угловых скоростей – залог долгого срока службы, а также комфортной и безопасной поездки.

Смазка закладывается на заводе на весь срок службы шарнира, но некто не застрахован от неожиданностей. Резиновый или пластиковый чехол ШРУСа может порваться от контакта с посторонними предметами или от перегрева. Тогда в шарнир неизбежно попадает грязь и вода. Если вовремя не обнаружить проблему, то дорогостоящий шарнир придется заменять и, соответственно, закладывать в новую деталь свежую смазку. Если регулярно контролировать чехлы ШРУСа, то достаточно просто заменить сам чехол и, естественно, смазку.


Хрустит ШРУС - как определить какой

Для всех владельцев переднеприводных автомобилей далеко не редкостью будет хруст шарнира равных угловых скоростей. Данный признак является знаком к самой неприятной неисправности, которая может случиться на переднем приводе. После нее, автомобиль теряет способность к движению.

Хороший водитель всегда внимательно относится ко всем узлам и агрегатам своего автомобиля. Если вы один из тех людей – это значит, что вы с беспокойством относитесь к появлению различных стуков, и шорохов, которые возникают в ходовой части машины. Ведь появление «лишних» стуков всегда несет в себе признак определенной неисправности.

Невозможно комфортно управлять автомобилем с определенным неисправным элементом. Больше всего это касается тех деталей, которые привыкли испытывать на себе большие механические нагрузки.

Рано или поздно, такое отношение к детали приводит к ее выходу из строя. Износ неизбежен и его появление вполне нормально. Ни в коем случае нельзя воспринимать все признаки поломки с равнодушием. Ведь именно в не подходящий момент они становятся явью в виде обездвиженного автомобиля.

Разберемся, что такое ШРУС, почему он хрустит и как избавиться от этого неприятного звука?

Шарнир равных угловых скоростей (ШРУС)



ШРУС (или, как прозвало ее большинство российских водителей – «граната») является самой важной частью любого переднеприводного автомобиля. Передняя подвеска такого транспортного средства должна обеспечивать не только мягкость при движении по неровностям и поворот колеса, но и передачу немало важного вращающего момента. Дело в том, что поворот колес ограничивает конструктора в производстве цельных металлических осей для переднеприводных автомобилей. Такая деталь должна обеспечивать, как поворот колеса, так и его перемещение относительно кузова. Ведь к нему необходимо присоединить еще и подвеску. Кроме того, при повороте колес, они движутся по разному радиусу, имея одинаковую скорость вращения, которая должна различаться, так как колеса проходят абсолютно разный путь.

Для решения данной проблемы, в переднеприводных автомобилях применяется специальное механическое устройство, которое передает вращающий момент с коробки передач прямиком на ведущие колеса. Этим устройством стал шарнир равных угловых скоростей (ШРУС).

Всего их применяют четыре штуки. Две из них устанавливаются с внутренней части и присоединяются к коробке передач, а остальные – снаружи и крепятся к ведущим колесам. Чаще всего, из строя выходят именно наружные «гранаты». Они представляют собой вал, на конце которого имеется специальная емкость для подшипника. В этой емкости специальный подшипник имеется возможность свободного перемещения в любую сторону, при этом, обеспечивается его равномерное вращение. Вал вставляется в ступицу колеса, а его емкость соединяется с приводным валом внутреннего ШРУСа, на конце которого и располагается этот подшипник.

Из-за чего хрустит ШРУС?

Данный звук нельзя спутать ни с чем. Многие опытные автовладельцы, по нему, могут запросто определить, с какой стороны он происходит.

При сборке нового ШРУСа, его элементы подгоняются настолько точно, что между ними не остается промежутка, который бы подверг механизм к люфту. Со временем, происходит износ «гранаты», который сопровождается постепенным появлением люфтов в месте соединения с приводным валом. Люфты позволяют деталям ударяться друг о друга при движении, таким образом, появляется характерный хруст, который мы привыкли считать за износ шарнира равных угловых скоростей.



Причиной механического износа может стать не только ресурс детали. Этот процесс ускоряется и неправильной эксплуатацией. Например, резкие вывороты колес и резкое начало движения тоже приближают «гранату» к поломке. Кроме того, при монтаже нового узла, многие водители забывают проверить целостность пыльника или его затяжку. Если быльник имеет надрезы или закреплен недостаточно крепко, то пыль может проникнуть внутрь ШРУСа и усилить трение между деталями. Такое трение ускоряет износ и приближает день предстоящей замены.

Видео - Определение неисправности ШРУСА

Как узнать, какой из ШРУСов подвергся износу?

Так как на автомобиле применяются сразу четыре детали, то возникает вопрос, как узнать, какая «граната» нуждается в замене.



Неисправность внешних ШРУСов определяется с помощью простого теста. Для этого поставьте автомобиль на ровной и достаточно большой площадке и запустите двигатель. Выверните руль на максимум оборотов в одну из сторон. Попробуйте тронуться как можно быстрее, при этом, допускаются небольшие пробуксовки. Если вы услышали характерный хруст, то неисправность кроется во внешней «гранате» с той стороны, которую вы выворачивали руль.

Диагностика внутренних шарниров дается намного труднее. Для этого выберите канаву такой глубины, чтобы колесо могло свободно уйти туда на максимальную глубину, при этом, не нужно выбирать слишком глубокую, иначе есть риск повредить детали подвески. После этого, под некоторым углом к канаве, преодолейте ее, стараясь держать руль прямо и не осуществляя никаких поворотов. Колеса должны ровно и по очереди войти в углубление. Появление хрустов свидетельствует о неисправности внутреннего ШРУСа. Сторона неисправного механизма соответствует тому колесу, после въезда в канаву которого появился характерный звук.

Эти основные методы диагностики стали применять с опытом. Они позволяют с максимальной точностью определить источник звука и характер неисправности. Тем не менее, есть и ряд других способов, которые подразумевают, вначале, разборку ступицы и после этого ШРУС дергают то на себя, то на себя, то в обратную сторону. Появление люфтов или стуков, также говорит о том, что «граната» нуждается в замене.

Стоит еще раз отметить, то при обнаружении вышеперечисленных признаков неисправностей, необходимо приступать именно к замене узла. Так как ШРУС является расходным неремонтопригодным механизмом.

причины, какой ШРУС хрустит, можно ли ездить и что делать

В автомобилях с передним и полным приводом нередко возникают проблемы с ШРУСом (шарниром равных угловых скоростей). Подобные детали изготавливаются из высококачественных сплавов металлов, однако даже это не спасает от возможной поломки. Главным признаком неисправности в данном компоненте является появление специфического звука потрескивания.

Немного о характере проблемы

ШРУС необходим для передачи вращения между полуосями при постоянной перемене угла между ними. Деталь используется в переднеприводных и полноприводных транспортных средствах. Ведущее колесо в таких автомобилях должно не только вращаться, но и выполнять поворот, а также опускаться и подниматься на пружине. Выполнить все это и позволяют подобные шарниры.

Конструкция данного агрегата состоит из трех основных компонентов:

  • Внешний корпус, который выполнен в форме чаши и соединен с полуосью.
  • Внутренняя обойма. Имеет сферическую форму. На ней расположены шесть канавок, благодаря которым обойма прикрепляется к внешнему корпусу.
  • Шесть небольших шариков в сепараторе. Они располагаются между обоймой чаши и станками.

Проблема заключается в том, что в ходе эксплуатации при постоянном «хождении» шариков в конструкции образовывается выработка и небольшие задиры. Ход шариков становится более свободным, что и приводит к характерному звуку. Даже неопытные водители смогут определить наличие этой проблемы. Вы можете услышать щелчки, которые будут сопровождаться вибрацией или свистом. В большинстве случае звук будет напоминать хруст металла.

Действительно ли виноват ШРУС

Как только вы услышали хруст в своем автомобиле, не стоит делать однозначных выводов, ведь источником может оказаться какой-либо другой компонент. Определить причастность шарниров равных угловых скоростей можно двумя способами.

Выверните колеса своего авто до упора в бок, а затем попробуйте тронуться в таком положении. Если именно в этой ситуации будет слышен хруст, то проблема действительно в шарнирах. Также проявляться эта неполадка может во время преодоления небольших преград, например, ям на проселочной дороге. На ШРУСы будет оказываться повышенная нагрузка, и вы должны услышать звуки хруста.

Причины появления

Прежде чем говорить о том, как определить какой ШРУС хрустит, необходимо выяснить наиболее распространенные причины данной проблемы. Правильная диагностика существенно упрощает ремонт. К ключевым причинам этого явления можно отнести:

  • Бракованная деталь. В автосервисе вам могли установить ШРУС, который был выполнен не по стандартам, из-за чего уже с завода были просветы. В этой ситуации самым лучшим решением будет полная замена ШРУСа.
  • Отсутствие или недостаточное количество гранитной смазки. Рекомендуется восполнить ее количество до необходимого объема.
  • Сильный износ пыльников. В ходе эксплуатации эти компоненты теряют свою эластичность, из-за чего в конструкцию шарниров попадает песок, грязь, вода и пыль. Все они ведут к появлению специфического хруста.
  • Агрессивный стиль вождения. В таких ситуациях на шарниры идет очень большая нагрузка, что существенно сокращает срок эксплуатации. При постоянно агрессивном вождении хруст не заставит себя долго ждать.

Как узнать, какой ШРУС хрустит

На каждом колесе имеется по два шарнира: внутренний и внешний. Это существенно усложняет процесс диагностирования, так как стоят они рядом, поэтому на слух определить, какой из компонентов издает звуки, практически невозможно. Узнать, какой ШРУС хрустит (внутренний или наружный), вам помогут несколько советов:

  1. Заглушите транспортное средство, а затем с помощью фонарика найдите оси шарниров. Поочередно без приложения больших усилий подергайте их. Если люфта не обнаружено, значит, деталь полностью исправна. При образовании большого количества выработки ваши действия приведут к хрусту, что и поможет диагностировать поломку конкретного шарнира.
  2. Второй способ позволяет диагностировать поломку внешнего шарнира. Необходимо выехать на ровную дорогу, а затем вывернуть колеса в сторону до упора. Если в этот момент вы услышите характерный звук, значит проблема во внутреннем ШРУСе. Изношенной является левая деталь при звуке во время поворота направо. С правой деталью будет звук при повороте влево. Это связано с тем, что при повороте вся масса автомобиля приходится на противоположную сторону от поворота.

Диагностика внутреннего ШРУСа

Определить неисправность этого компонента бывает достаточно трудно, а иногда без помощи специалистов не обойтись.

Водители могут испробовать ряд тестов, чтобы попытаться самостоятельно определить неисправность этой детали. Для этого необходимо найти прямую дорогу с небольшими выбоинами. Проехаться по ней без поворотов. Если вы услышите знакомый звук, это скажет о явной поломке внутреннего шарнира.

Также можно нагрузить заднюю часть автомобиля (пассажирами или багажом), чтобы перед авто поднялся. В такой ситуации ось внутреннего ШРУСа изогнется, поэтому при езде даже по ровной дороге должны быть слышны характерные звуки.

Можно ли ездить, если хрустит ШРУС

Четкого ответа на этот вопрос нет, так как компонент может быть лишь частично изношен, поэтому еще прослужит определенное количество километров без каких-либо последствий. При появлении хруста все специалисты настоятельно рекомендуют обратиться в сервис, так как промедление может привести к более серьезным последствиям, в число которых входит:

  • Заклинивание конструкции. Шарнир полностью перестает вращаться. Это крайне опасно во время движения на большой скорости. Потеря управления автомобилем грозит смертельной опасностью и попаданием в дорожно-транспортное происшествие.
  • Разрыв полуоси или вала. Крутящий момент не будет поступать на колеса, что приведет к невозможности продолжать движение на вашем автомобиле. Также всегда существует опасность, что разрыв повредит другие компоненты, находящиеся в непосредственной близости.

В большинстве случаев необходима полная замена шарниров равных угловых скоростей, однако при незначительном износе водители могут провести ряд работ, которые помогут устранить хруст. В их число входит:

  • проверка целостности пыльников и их замена в случае износа;
  • чистка конструкции замена смазки;
  • в некоторых случаях для устранения люфта можно попробовать отшлифовать поверхность.

Появление хруста не является критичным, и вы сможете доехать до дома или автомастерской. Но при обнаружении подобных звуков, естественно, рекомендуется сразу же принять соответствующие меры по устранению неисправности. Чем раньше будет выполнен ремонт, тем дешевле он выйдет. Приведенная выше информация поможет в гаражных условиях каждому автомобилисту определить поломку конкретного шарнира.



Шрус где находится


Что такое ШРУС в автомобиле, устройство, где находиться

Большинство современных автомобилей оснащаются устройствами, помогающими им уверенно двигаться и поворачивать. К таким устройствам относится ШРУС. Что же такое ШРУС в автомобиле?

Зачем нужен ШРУС

Для понимания того, что такое ШРУС, стоит вспомнить исключительно заднеприводные машины на заре массового автопроизводства. Направление движения менялось с помощью обычных рулевых тяг. У старых переднеприводных машин система карданов передавала крутящий момент на передние колеса. Это сопровождалось вибрацией и шумом, неровной работой, мощностными потерями в поворотах. Подобные механизмы, прочие части трансмиссии, автошины отличались недолговечностью.

С появлением на ведущих колесах шарниров равных угловых скоростей (ШРУС) ситуация кардинально изменилась. Вне зависимости от угла расположения валов усилие на колеса передавалось одинаковое. Мощность мотора в этом процессе не терялась. Исчезли тряска и шумы, изделия нового типа работали надежнее и продолжительнее. Сегодня, помимо легковых автомобилей, их применяют на иных видах колесного транспорта. Такие механизмы работают на грузовиках, внедорожниках, специальных автомашинах с многоколесными поворотными системами.

Где же находиться ШРУС, сколько ШРУСов в автомобиле? ШРУС располагается на передней полуоси автомобиля, обычно по две штуки на сторону, всего четыре, но бывает и один на сторону, зависит от конструкции автомобиля.

Какими они бывают ШРУСы

ШРУСы бывают не только наружными, встраиваемыми в ступицу. Конструкторы разработали внутренний ШРУС, передающий вращение от коробки передач на колесный привод. В управлении транспортным средством и обеспечении его безопасности внутренние и наружные ШРУСы выполняют уникальную функцию.

Главное отличие внутреннего от наружного ШРУСа, в том, что наружный передает вращение с оси приводного вала на колеса, а крутящий момент, передаваемый при помощи внутреннего ШРУСа, идет с КПП на приводной вал.

В шариковом ШРУСе удерживаемые сепаратором шарики, во время вращения вала перемещаются по сферическим канавкам. Крутящий момент через обойму передается на ведомый вал и далее непосредственно на колесо.

Обычно он представляет собой:

  • совмещенный с ведомым валом сферообразный корпус;
  • шароподобную обойму, соединенную с ведущим валом;
  • шесть шариков расположенные в обойме;
  • сепаратор удерживающий шарики.

Принципиальное отличие ШРУСа трипоидного типа в отсутствии сепаратора и наличии вращающихся с помощью игольчатых подшипников роликов на трехлучевой вилке. Подобный трипоид допускает продольное перемещение. В нем отсутствует сепаратор. Функции шариков выполняют ролики трипода, движущиеся по своим канавкам внутри корпуса шарнира.

Проблемы ШРУСов

Нередко такие ШРУСы сами сигнализируют, что у них не все в порядке. Чаще это происходит с внешними, которые помимо большой нагрузки, сталкиваются на дороге с камнями и другими предметами. Когда в них попадает пыль и грязь, механизм изнашивается и начинает при поворотах хрустеть или скрипеть. Это может означать недостаток или отсутствие смазки.

Помимо плохой смазки причинами повреждений ШРУСа могут быть:

  • низкое качество используемых смазочных материалов;
  • некачественное изделие, которое может быть поддельным или бракованным;
  • повреждение пыльника с последующим попаданием в него песка и грязи;
  • плохие дороги;
  • чрезмерно активный стиль вождения.

Проблемный шарнир надо снять и осмотреть. Шариковый ШРУС можно не менять, достаточно удалить смазку, промыть в керосине и протереть. В случае если шарики и элементы конструкции целы, его собирают, наполняют свежей смазкой и устанавливают назад. Трипоидные ШРУСы целесообразнее менять, используя только ту смазку, которая рекомендуется при их покупке.

Несмотря на одинаковые функции, наружные ШРУСы в силу большей нагрузки чаще выходят из строя. Своевременная их замена поможет избежать неприятностей на дороге, сохранить здоровье и жизнь людей.

Что нужно для проверки

Шарнир, передающий вращение от КПП, испытывает немалые нагрузки, связанные с постоянным изменением положения полуосей, силой трения и другими факторами. В результате образуются зазоры, возникают шумы и звуки. В таких случаях нужна проверка.

Чтобы понять, как проверить внутренний ШРУС, можно воспользоваться несколькими приемами.

  1. Подняв машину на подъемнике, включить первую скорость. Неисправный ШРУС сразу хрустом сообщит о проблеме.
  2. На стоящем автомобиле до упора вывернуть рулевое колесо. Запустить двигатель и тронуться. Если при наборе скорости появляется хруст, надо запасаться новым устройством.
  3. Обратить внимание на появление слабых рывков в начале движения машины, незначительные ускорения или замедления.
  4. Проверить возникновение хруста при переезде через неровности, ямы, сугробы или резком наборе скорости.

Особого внимания требует люфт, который приводит к вибрации на скорости. Мастера для проверки советуют взяться за внутренний шарнир в том месте, где из него выходит привод наружного шарнира. Покачать в разные стороны. Если люфт более полутора десятков миллиметров, устройство надо безотлагательно менять вместе с валом. Эксплуатировать транспортное средство в таком состоянии опасно.

До того, как проверить ШРУС, лучше договориться с помощником, который со стороны будет фиксировать признаки неисправности. Проверка внутреннего ШРУСа, как профилактическое мероприятие, необходима каждые пару месяцев, а после движения в сложных дорожных условиях – незамедлительно.

Как защитить механизм ШРУСа

Многие шарниры равных угловых скоростей служат долго и безотказно. Однако попадание в них песка и грязи может в скором времени потребовать покупки новой детали. Поэтому, до того как начать проверять ШРУС, следует разобраться с его защитой. Она представляет собой конусовидный резиновый или силиконовый чехол с гофрированной поверхностью, закрывающей шарнир. Защиту еще называют пыльником. Он одновременно выполняет функцию резервуара смазочного материала. С двух сторон пыльник плотно закрывается металлическими хомутами, предотвращающие попадание воды, грязи и песка, а также для недопущения вытекания смазки.

Опытные автомобилисты считают, что ревизию пыльников следует проводить регулярно для выявления деформаций и повреждений вроде разрывов, трещин, ослаблений хомутов и пр. Полезно во время осмотра пыльников проверить состояние их хомутов и при необходимости заменить их винтовыми. Иногда рекомендуют заменять пыльники по мере их выхода из строя. Если приходится снимать привод целиком с двумя ШРУСами, разумно при этом сразу ставить на оба новые чехлы. Так своевременно можно предупредить выход устройства из строя.

automorum.ru

ШРУС: что это такое в автомобиле, где находится и из чего состоит

Всего несколько десятков лет назад большинство водителей не имели представление о такой детали автомобиля как ШРУС. Что это такое, в настоящее время приходится выяснять владельцам передне- и полноприводных ТС, поскольку при выходе узла из строя его приходится менять. Поломка детали происходит вследствие износа или по вине водителей, увлекающихся экстремальной, неадекватной ездой и недостаточно внимательно относящихся к состоянию своего автомобиля.

Что такое ШРУС в машине

Шарнир равных угловых скоростей (ШРУС) – подвижная деталь ходовой переднеприводных и полноприводных автомобилей. Однозначной версии истории разработки детали и первой установки её в автомобиля нет. Вероятнее всего, первый подобный механизм сконструировал и запатентовал А. Рцепп в 20-х годах прошлого века. Широкое распространение узел автоподвески получил в середине 20-го века.

Изобретение ШРУСа позволило решить следующие проблемы:

  • Преодолеть неравномерность передачи вращения колеса;
  • Снять вибрацию;
  • Нивелировать перегрузки на шестерни и валы во время движения ТС.

Общий вид ШРУСа в автомобиле

ШРУС позволил передавать крутящий момент на управляемые колёса без потери мощности. В современном автомобилестроении гомо-кинетические шарниры устанавливают на всех переднеприводных и некоторых моделях полноприводных автомобилей.

Это важно! Качественный ШРУС отличается повышенным ресурсом: при своевременных профилактических мероприятиях производители гарантируют равенство срока службы детали периоду эксплуатации автомобиля. Бережная езда позволяет использовать конструкцию длительный срок без замены.

Для чего нужен

В сленге автомобилистов узел именуют «граната», поскольку он по форме похож на этот боеприпас. ШРУС – деталь подвески машины, обеспечивающая энергию вращения и позволяющая управлять поворотом колёс до 70 градусов. Шарниры передают крутящий момент на ведущие колёса, что позволяет вращать их и одновременно управлять.

Граната обеспечивает поворот колёс транспортного средства на 70 градусов

На колесе присутствует два ШРУСА: внутренний и внешний. Одновременная работа двух шарниров позволяет колёсам беспрепятственно вращаться, независимо от вертикального отклонения полуоси, поворотов, развала-схождения. Прямые канавки внутренних шарниров обеспечивают перемещение деталей вдоль оси, что компенсирует вибрации двигателя и колебания передней подвески. Радиусные канавки внешних увеличивают угол поворота ШРУСа и соединённого с ним колеса.

Разновидности

Конструкторами разработано 4 разновидности шарнира.

Кулачковые

Включают в себя пару фасонных дисков и вилок. Увеличенная площадь сцепления деталей позволяет этому виду выдерживать повышенные нагрузки. Авто с кулачковыми ШРУСами передвигается исключительно на средних скоростях.

Детали кулачкового ШРУСа

Трипоидные

Основная часть данной разновидности – трёхлучевая вилка, помещённая в корпус. На каждом луче находятся ролики, вращающиеся на игольчатых подшипниках. Вилка напрессована на шлицы вала, соединённого с КПП. На внутренней части корпуса ШРУСА нанесены канавки, обеспечивающие поворот детали. Трипоидные шарниры делятся на универсальные и жёсткие. Универсальные применяются как внутренние ШРУСы, жёсткие – как внешние, поскольку обеспечивают передачу под большим углом.

Трипоидные шарниры в разобранном состоянии

Шариковые

Наиболее распространённая модель, состоящая из корпуса, сепаратора, обоймы и шариков. Перемещаясь по канавкам, шарики передают колёсам крутящий момент.

Шариковые гранаты включают в себя 6 металлических шариков одинакового диаметра

Карданные спаренные

Состоят из пары карданных шарниров, выравнивающих движение друг друга.

Карданные спаренные шарниры не пользуются популярностью из-за сложности

Из чего состоит ШРУС

Конструкция ШРУСа зависит от его разновидности. В основе всех видов лежат корпус и обойма. Внутри основных элементов конструкции нанесены канавки для движения шариков, жёстко соединяющих части детали.

Наружный ШРУС передаёт крутящий момент под различными углами без потерь. Менее подвижный (с углом поворота 20 градусов) внутренний шарнир. Внутренний ШРУС – трипоид с роликами на подшипниках, которые движутся по канавкам в ответном стакане. Он компенсирует ход подвески и обеспечивает неразрывность вала.

Основные узлы ШРУСа

Принцип работы детали:

  • Число канавок внутренней обоймы совпадает с количеством подшипников в ней;
  • Кулак и корпус разделены подшипниками, удерживающими сепаратор;
  • Подшипники двигаются по большому диаметру корпуса и по меньшему кулака;
  • Вследствие этого возникает вращательный момент, транспортирующийся на внутреннюю обойму и ведомый вал;
  • При смене угла между полуосями подшипники передвигаются по внутренним канавкам и передают крутящий момент.

Причины и признаки поломки гранаты

Качественный ШРУС – долговечная и надёжная деталь ходовой автомобиля, но только при соблюдении правил эксплуатации. Неблагоприятное воздействие внешних факторов призваны устранить специальные пыльники, которыми защищены узлы: они предохраняют ШРУСы от попадания грязи, пыли и влаги.

Работа детали в большой мере зависит от состояния пыльников. Малейшее их повреждение при езде по плохим дорогам с многочисленными ямами заканчивается попаданием внутрь ШРУСа загрязнений. Под воздействием грязи и влаги внутренняя смазка шарниров приходит в негодность, вследствие чего возникает повышенное трение, что приводит к поломке детали.

Другая причина проблем с деталью – неграмотное, экстремальное вождение автомобиля. Резкие старты с вывернутыми колёсами или пробуксовками, другие повышенные нагрузки на ходовую заставляют шарниры трудиться на пределе возможностей. В группу риска входят автомобили с «разогнанными» моторами. Стандартные приводы не рассчитаны на передачу дополнительного крутящего момента, поэтому срок их службы резко сокращается.

Самая уязвимая часть гранаты — пыльник

ШРУС может быстро сломаться по вине производителя автомобиля. Использование некачественного металла или нарушение технологии производства резко снижает качество детали. Автовладелец не в силах повлиять на работу шарнира, поскольку вина за его поломку полностью лежит на производителе машины.

Понять, что ШРУС неисправен, можно по следующим признакам:

  1. Хруст при поворотах. Хрустеть узел начинает по причине попадания внутрь грязи и удаления из его соединений смазки.
  2. Рывки в начале движения, ускорения или замедления автомобиля.
  3. Вибрация на скорости, особенно на поворотах.
Методы диагностики

Характерный признак проблем с работой механизма – повреждения пыльника. Если на защите обнаружены трещины даже небольшого размера или ослабление хомутов, стоит проверить состояние узла. Опытные автовладельцы и мастера советуют проверять состояние пыльников после каждых 5–7 тысяч пробега.

Специалисты рекомендуют самостоятельно воспользоваться одним из следующих методов диагностики неисправности:

  1. Машину ставят на подъёмник и включают первую скорость. Неисправный шарнир сразу издаст характерный хруст.
  2. Выворачивают рулевое колесо до упора, запускают мотор и трогаются. Хруст может появиться в начале набора скорости.
  3. Слушают звуки при езде по неровностям или наборе скорости.
  4. Явный признак неисправности шарнира – увеличенный люфт. Чтобы проверить состояние детали, берутся за внутренний шарнир на выходе привода наружного и качают его: люфт от полутора десятков миллиметров свидетельствует о поломке детали.

Своевременная диагностика поможет избежать проблем с автомобилем

Это важно! Проверку ШРУСов на предмет появления хруста желательно проводить раз в 3–4 месяца. Контролировать состояние пыльников и крепление хомутов нужно после каждой поездки по сильно пересечённой местности.

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.

Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.

Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.

Устранить неисправность можно своими руками

Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник.

Это важно! Противопоказано использовать для ШРУСа графитную смазку. Она не может защитить деталь от повышенных нагрузок, поэтому приводит к её ускоренному износу.

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Это важно! На некоторых моделях ТС значительный износ или поломка трипоидного ШРУСа вызывает заброс иголок подшипников в картер коробки передач, откуда они вместе с маслом поднимаются и перемалываются шестернями. Ремонт такого двигателя по стоимости практически равен покупке нового автомобиля.

Видео: что может быть, если во время не поменять пыльник ШРУСа

ШРУС – одна из основных деталей ходовой передне- и полноприводного автомобиля, и от её состояния зависят комфорт и безопасность езды. При возникновении признаков поломки шарнира не стоит откладывать диагностику и ремонт – иначе «вылечить» привод вряд ли удастся.

Оцените статью: Поделитесь с друзьями!

carnovato.ru

Виды автомобильных шрусов, устройство, что это, расположение

Один из ответственных в устройстве автомобиле, который занимается передачей крутящего момента при углах до 70 градусов относительно оси.

Содержание статьи:

  1. Что такое шрус в автомобиле?
  2. Типы шрусов.
  3. Устройство шарнира равных угловых скоростей.
  4. Признаки неисправности ШРУСА.
  5. Какой шрус выбрать?



Что такое шрус в автомобиле

Шарнир равных угловых скоростей называется ШРУС. В обиходе разговорной речи автомобилистов называют также гранатой или автогранатой.

Шрус в автомобили начали устанавливать, когда появились первые машины с передним приводом. Переднеприводные авто обладают некоторыми преимуществами:
  • улучшенная проходимость;
  • улучшенная динамика управления;
  • экономичность.
При создании ведущих передних колес, во время передачи крутящего момента на передние колеса терялась мощность и были другие недостатки:
  1. Механизмы шарниров быстро ломались.
  2. Передача вращения была неравномерной.
  3. Передача сопровождалась с сильной вибрацией.
  4. Шестерни и валы коробки передач работали с превышенной нагрузкой.

После этого, когда изобрели автомобильные гранаты (шрусы) эффективно решили эти недостатки. Благодаря ШРУСАМ момент вращения передается без уменьшения мощности и не создает другие минусы.

Шарнир равных угловых скоростей применяется и на заднеприводных автомобилях, в устройстве которых есть независимые подвески.

Если менять ШРУСЫ во время и покупать качественные, то они, относительно надежные и ломаются не так часто.



Типы автомобильных ШРУСОВ

Всего есть 4 типа автошрусов по конструктивной особенности:

  1. Сухариковый. Устанавливается на грузовые автомобили и автобусы.
  2. Трипоидный. Используется во внутренних конструкциях из-за осевого своего перемещения.
  3. Спаренный. Редкоиспользуемый тип шарниров. Сложный в конструкции.
  4. Шариковый. Это самый распространенный тип. Устанавливается во всех легковых переднеприводных машинах.
Классификация ШРУСОВ:
  • внутренние;
  • внешние.

Внутренний шрус является соединительным звеном между коробкой передач и полуоси. Внешний шрус является соединительным элементом между полуоси и ступицы колеса. Они работают в паре и передают все типы нагрузок. Если во время движения прокололо бескамерное колесо, в него можно закачать специальный герметик для бескамерных шин.

Известно ли вам, что ксеноновые фары запрещено использовать, так как они светят слишком ярко и ослепляют водителей встречных авто. Но, можно устанавливать ксеноновые противотуманники.

Устройство шарнира равных угловых скоростей

Так как нас интересует шариковый шарнир, то рассмотрим его устройство. Из-за того, что элементы не находятся в масле (в отличие от заднего моста), то устройство называется «сухим». Устройство конструкции шарикового шруса довольно простое.

Из чего состоит ШРУС:
  • Корпус. Представляет собой полусферу, чашу. В нее устанавливается ведомый вал.
  • Нижняя часть. Это кулачок в виде сферы с ведущим валом.
  • Сепаратор. Это кольцо с отверстиями, в которые устанавливаются металлические шарики и удерживаются там.
  • Шарики из металла. Подвижные элементы. Их 6.



Какой шрус выбрать

Прежде чем покупать новый шрус, следует узнать о видах (какие бывают), какие лучше по отзывам водителей, какие цены. На цене при покупке этого элемента устройства автомобиля, не следует делать основной акцент.

Бывают следующие фирмы производители шрусов:
  • Pilenga. По отзывам хороший вариант.
  • Febest. По отзывам водителей, купивших по недорогой цене запчасти этой фирмы, быстро выходят из строя.
  • Metelli. Рекомендуемые.
  • Loebro. Рекомендуемые.
  • SKF. Рекомендуемые.

Характеристики ШРУСОВ различные. Бывают в конструкции 23 шлица, а бывают 24. Если ошибиться, то неподходящий (разница в один зуб) не установится на вал.

В списке, последние три бренда отлично зарекомендовали себя, проверены. Есть минусы с пыльниками у фирмы Метелли, а именно, плохо фиксируется пыльник. У Лоебро, пыльник, также, слабое звено. Третий вид СКФ создал свой высокий рейтинг благодаря высоким качеством выпускаемых ими подшипников. Ресурс ШРУСОВ SKF = 100 тыс. км. при условии, что пыльники исправные и автомобиль эксплуатируется в спокойном режиме. При эксплуатации автомобиля частенько возникают скрипы. Скрипит обычно стабилизаторная втулка, ресурс которой обычно составляет 30 тысяч км. Советую посмотреть, как менять втулки стабилизатора.

Качественная новая запчасть отличается от новой по виду и по осязанию. Бракованный шрус имеет тонкий пыльник, мало смазки, фиксирующих хомут слабый.



Признаки неисправности ШРУСА

Благодаря наличию в устройстве шруса пыльника — он защищен от попадания пыли, влаги и грязи.

Причины поломок шарниров равных угловых скоростей:
  1. Порванный пыльник.
  2. Использование некачественной или не подходящей смазки.
  3. Бракованный металл.

Если во время езды появились хрусты, щелчки, скрежет (металл об металл), то это и есть не что иное как признак поломки ШРУСА. Эти звуки появляются, когда через порванный или слетевший пыльник попали механические частицы в подшипники и шарики заедают.

На видео показаны устройство и замена шрусов своими руками.

Автор публикации
15 Комментарии: 25Публикации: 324Регистрация: 04-03-2016

autostuk.ru

Шрус наружный и внутренний

ШРУС, шарнир равных угловых скоростей или гомокинетический шарнир — устройство, пришедшее на смену карданному шарниру и предназначающееся для передачи крутящего момента при больших, до 70°, углах поворота колес. В среде автомобилистов механизм получил название «граната». Причина этому — внешнее сходство с боеприпасом.

Сегодня гомокинетические шарниры используются на машинах, оборудованных передним приводом, а также на полноприводных ТС. Применение устройства на автомобилях с задними ведущими колесами — редкость. Однако подобные экземпляры существуют. Продаются и комплекты, позволяющие заменить ШРУСОМ крестовину карданного вала на отечественной «классике».


На одном колесном приводе имеется два шарнира — внешний и внутренний. ШРУС привода наружный не имеет существенных отличий от внутреннего. Подобная конструкция позволяет добиться хорошего выворота колес без потерь в мощности и работы шарнира «на износ».

Сегодня ШРУС является основным и хорошо изученным способом передачи момента при повернутых колесах.

Диагностика этого элемента производится любым автосервисом. Однако ремонту узел не подлежит. При его неисправности требуется полная замена шарнира.

Виды ШРУСов

За время существования устройство внутреннего ШРУСа и его наружной разновидности несколько раз видоизменялось. Прежние модели шарнира оставались в ходу наряду с новыми разработками. Сегодня известно 4 основных конструкции шарнира.

  1. Кулачковые (сухариковые). Состоят из 2-х фасонных дисков и аналогичного количества вилок. За счет большой площади сцепления способны выдерживать интенсивные нагрузки, однако не лишены существенных конструктивных недостатков. На автомобилях, оснащенных кулачковыми шарнирами, можно ездить только на небольших скоростях. В противном случае узел греется и выходит из строя. Сухариковый тип устройства распространен на грузовом транспорте.
  2. Трипод. Этот вид шарнира состоит из 3-х роликов, которые помещены в специальную чащу. Передача углового момента происходит за счет смещения роликов. Такие виды ШРУСов используются для малогабаритных автомобилей. На триподе ездят некоторые легковые авто и машины, не предназначенные для перевозки тяжелых грузов.
  3. Карданные спаренные. По сути, представляют собой пару карданных шарниров, за счет взаимного вращения выравнивающие скорость работы друг друга. Такие конструкции активно использовались в американском автомобилестроении 20-х годов прошлого века. Сегодня спаренными шарнирами оснащают некоторые модели строительной техники и тракторов.
  4. Шариковые. Эта модель узла является самой распространенной. Шарнир состоит из корпуса, сепаратора, обоймы и 6 шариков. Последние перемещаются по косым канавкам на внутренней поверхности наружной обоймы, чем обеспечивают передачу момента.

Существуют и промежуточные модели узла: четырехшариковые, жесткие триподы. Однако они не имеют широкого распространения, так как являются не слишком надежными и совершенными.

Почему хрустит ШРУС

В процессе эксплуатации автомобиля водитель порой слышит слабый хруст — хрустит граната. Обычно это становится заметным при повороте колес на максимальный угол.

Почему хрустит ШРУС? Что делать в такой ситуации?

Хруст является свидетельством неисправности узла. Изначально появляясь только при вывернутых колесах, позднее он начинает возникать и при прямолинейном движении. Посторонние звуки, издаваемые шарниром, требуют его замены.

Узнать, какой ШРУС хрустит, просто. Достаточно оставить снаружи помощника, выкрутить колеса и медленно тронуться. Оставшийся на улице человек будет отчетливо слышать, откуда доносятся звуки.

Если диагностика производится самостоятельно, следует вывесить передние колеса авто и осмотреть пыльники. Хрустящую гранату можно выявить по их повреждению.

Дело в том, что причиной хруста обычно становится пыль и песчинки, попавшие в шарнир через разрывы резинового колпака. Также в неисправности можно заподозрить узел, на котором был выявлен больший, чем на всех остальных шарнирах, люфт.

Как эксплуатировать авто с хрустящей «гранатой»

Многих автомобилистов волнует вопрос о том, сколько можно ездить с неисправным ШРУСом. Если поломка проявляется только в поворотах, эксплуатировать узел можно довольно долго. Важным условием его «реанимации» является замена смазки и пыльника.

При выполнении поворотов следует придерживаться невысокую скорости. Если сломан внутренний ШРУС, для его окончательного выхода из строя понадобится больше времени, чем в случае с наружным.


Когда посторонние звуки возникают при езде прямо или не исчезают вовсе, замену узла нельзя откладывать. Подобный шарнир может окончательно сломаться в любой момент. Это сделает дальнейшее движение невозможным.

znanieavto.ru

что такое ШРУС — DRIVE2

Различные выражения (цензурные и не очень) относительно ШРУСов слышал каждый автовладелец. Где-то в передних колесах оно стоит. Но что за странное такое словечко? Или, это все же аббревиатура? Давайте разбираться. И поэтому, для начала, чуть-чуть теории.

Во-первых, выясним раз и навсегда, что ШРУС — это именно аббревиатура. Расшифровывается как "шарнир равных угловых скоростей". Что за скорости и где их нужно уравнивать? Во время движения автомобиля в повороте все его колёса проходят разную длину окружности. То есть, крутятся хоть и одновременно, но с разными скоростями. Чтобы трансмиссию от такого неравенства не закусывало, придумали дифференциал. Кстати, о том, как он работает, я простыми словами уже рассказывал в одной из статей. Но сегодня мы заострим внимание на том, что колеса не только вращаются с разными скоростями, но и одномоментно могут находиться в разных плоскостях. Что это значит? Да всё просто: обычная кочка или ямка — и вот, два колеса одной оси уже не на одной оси — такой вот каламбурчик.

Более того, в голове сразу же всплывает и вторая логическая модель движения: как передавать вращение на колёса во время их поворота? А тем более, если поворачиваем на ухабах (то есть всегда…)? Ведь получается, что колёса в этот момент не только одно выше/другое ниже, но еще и оба не перпендикулярны своим полуосям! Вот здесь-то и работают ШРУСы. А если тезисно и простыми словами: ШРУС — это узел в трансмиссии, призванный равномерно передавать вращение на колёса одной оси вне зависимости от их взаимного положения.

Внешний ШРУС
Сейчас поговорим о внешних ШРУСах, а в конце я добавлю несколько слов и про внутренние с видеопояснением. Итак, внешний шарнир.
Находится сия приблуда почти на стыке колеса и полуоси — то есть, в ступице. Наверняка хоть раз видели резиновую пирамидообразную гармошку на оси с внутренней стороны колеса. Вот это оно, а гармошка называется пыльником и призвана уберегать шарнир от воздействия воды, пыли и грязи.

Теперь хорошо бы разобраться почему, собственно, равных угловых скоростей? Дело в том, что не все типы угловых передач способны передавать вращение равномерно. Пример тому — обыкновенная карданная передача. Такой вид связи двух осей хоть и способен работать с непрерывно изменяющимся углом сопряжения, но чем больше угол между осями — тем менее равномерно передается вращение. Проще говоря, если при угле работы кардана в 10 градусов всё крутится почти плавно, то при 35 градусах уже будут ощутимы явные рывки. Разумеется, это пагубно сказывается на ресурсе деталей трансмиссии, да и на ездовом комфорте тоже. Существуют и сложные типы карданных передач, где такой эффект практически сведен на нет, но они довольно громоздки и поэтому, в легковых автомобилях практически не применяются.
А вот ШРУС способен передавать вращение на углы до 70 градусов абсолютно плавно, без эффекта "заедания". То есть, полностью сохраняется равномерность вращения ведущего и ведомого валов независимо от угла их сопряжения. Отсюда и название.

Ну а теперь к тому, как это чудо устроено. Если без усложнений, то есть внешний корпус с канавками и полуось, передающая вращение от двигателя. Между ними стоит внутренняя обойма, на которую по периметру надет сепаратор. А между обоймой и сепаратором зафиксированы (чтобы не рассыпались) обыкновенные металлические шарики. Всё это хозяйство вставлено друг в друга и закреплено стопорным кольцом, образуя единый узел. И получается, что на какой бы угол и в каком направлении не изгибался корпус (читай — колесо машины) — шарики, перемещаясь по канавкам корпуса, будут равномерно передавать ему (корпусу) вращение от полуоси. Ниже картинка для понимания этой немудрёной схемы.

Ну и наконец, почему "рвутся ШРУСы" и что это значит. Как понятно из этого расхожего выражения, ничего хорошего это не значит. 🙂 Ломаются они либо банально от естественной изношенности узла, либо благодаря горячей крови наездника, который обожает пустить пыль в глаза (во всех смыслах) и регулярно давит на гашетку с выкрученными до упора колесами. А из конструкции шарнира понятно, что чем больше угол передачи — тем выше нагрузка на все детали узла. То есть, шлифовать асфальт с вывернутым рулём можно очень красиво, но недолго. Здесь мы имеем ввиду, конечно, переднеприводные автомобили: если привод задний, то никаких ШРУСов на управляемых колёсах нет.
Кстати, провести первичную диагностику можно на слух. Характерное равномерное пощёлкивание в такт вращению колеса при вывороте руля до упора (при медленной езде, разумеется) может говорить о том, что ресурс внешнего ШРУСа на исходе.

Внутренний ШРУС
Теперь, как обещал, про внутренний ШРУС. Конструкция его может быть аналогична внешнему, но как правило, применяется другая схема. Такой ШРУС работает на трёх подшипниках и потому называется трипод. Статистически, выходит из строя он значительно реже внешнего. Прежде всего, из-за того что работает под меньшими углами нежели свой собрат. Но и его ресурс не бесконечен. Кстати, в отличие от внешнего шарнира, трипод еще имеет некоторый свободный ход в поперечном (относительно кузова) направлении. Это "растяжение" необходимо для компенсации общей длины всей сборки полуоси при работе подвески вверх/вниз. Конструктивно, у внутреннего ШРУСа также есть внешний корпус (т.н. "стакан") с канавками подобно внешнему. Но только перемещаются в них не шарики, а подшипники, закрепленные на трёх противопоставленных осях обоймы.

Задачи ШРУСа мы подробно рассмотрели на примере внешнего, и трипод здесь принципиально ничем не отличается: равномерно передавать вращение при любом доступном ему угле. Просто угол работы трипода заметно меньше — до 18 градусов. Оно и понятно: нет необходимости передавать вращение на вывернутые колеса: этим занимаются внешние "гранаты" (как их еще называют).

А если написанного все равно недостаточно, то приглашаю вас к просмотру небольшого видеоролика. В нём я меняю пыльник внутреннего ШРУСа с подробными пояснениями где, что и как. Кстати, после просмотра вы наверняка будете полны решимости не ехать на сервис, а при необходимости провести эту вполне несложную процедуру самостоятельно

Полный размер

Полный размер

Полный размер

www. drive2.ru

Шарнир равных угловых скоростей (ШРУС) — DRIVE2

Шарнир равных угловых скоростей (ШРУС) обеспечивает передачу крутящего момента, не сковывая движение колеса


Переднеприводные автомобили в конце 60-х привлекли внимание разработчиков всех крупнейших автомобильных концернов, так как компоновка их кузова позволяет отдать максимум места в автомобиле водителю и пассажирам. Чтобы обеспечить привод на передние управляемые колеса, и не лишать их возможности поворачивать, пришлось придумать сложный механизм под названием ШРУС.
История создания ШРУСа
Поскольку конструкций шарнира равных угловых скоростей существует несколько, установить, какая из них возникла первой, достаточно сложно. Известно, что ШРУС шарикового типа, наиболее распространенный в наши дни, появился впервые в двадцатые годы прошлого века. Кулачковый ШРУС был разработан французским изобретателем по фамилии Грегуар. В начале двадцатых годов он запатентовал изобретение под именем «Тракта». Еще один тип — спаренный карданный ШРУС — применялся, в основном, в автомобилях производства США двадцатых годов, таких как Cord L29, а также в трансмиссии французских автомобилей «Панар-Левассор» 50-60-х годов. В наше время применяется в схемах транспортных средств, не развивающих высокую скорость, к примеру, на тракторах.

Назначение ШРУСа
Шарнир равных угловых скоростей используется в независимой подвеске передних управляемых колес при условии, если они же являются ведущими. ШРУС — составная деталь, и помимо вращения обеспечивает угол поворота до 70 градусов, что позволяет применять его в конструкции ведущей оси.
Сходство ШРУСа с ручной гранатой обеспечило ему соответствующее прозвище, причем, не только в русском языке
Реже встречается в заднеприводных и полноприводных автомобилях, и только в том случае, если сзади также применена независимая подвеска. В этом случае каждое из задних колес имеет пусть ограниченную, но несинхронизированную с другим колесом возможность передвижения в горизонтальной и вертикальной плоскостях, что делает невозможным применение традиционных для задней ведущей оси приводных валов.

Если угол между сочленениями небольшой, с передачей крутящего момента легко справляются карданные шарниры неравных угловых скоростей. С увеличением значений этих углов валы начинают вращаться слишком неравномерно, что делает работу передачи проблематичной и ведет к потере мощности. Для решения таких проблем и существует ШРУС.
Внутренний и внешний ШРУС
Обычно в трансмиссии переднеприводных автомобилей применяются ШРУСы двух видов — внутренние и внешние. Такая конструкция придумана для обеспечения большей свободы передвижения вала, чем может обеспечить один шрус. Внутренний шрус устанавливается внутри корпуса коробки передач, а внешний устанавливается у самого колеса.
Устройство и принцип работы ШРУСа
В зависимости от типа (шариковый, триподный, кулачковый или спаренный карданный) конструкция ШРУСа может быть разной. Тем не менее, их роль в конструкции трансмиссии одинакова: ШРУС входит в состав приводного вала. Одна сторона вала вставляется в подшипник ступицы колеса, а другая – в дифференциал. Шарниры равных угловых скоростей передают энергию вращения от двигателя к ведущим колесам через подшипники ступиц.
Две основные составляющие ШРУСа – это корпус и обойма, находящаяся внутри него. Оба этих элемента имеют канавки, в которых расположены шарики. Они жестко соединяют обе детали, имеющие сферическую форму, и передают вращение.
Для наружных и внутренних ШРУСов используются различные типы шарниров: наружный конец приводного вала оснащают шаровыми, а внутренний – треножными
Диапазон рабочего угла наружного ШРУСа шире, чем у внутреннего, поскольку при повороте управляемого колеса угол поворота наружного ШРУСа может доходить до 50 градусов. Рабочий угол внутреннего ШРУСа не превышает 20 градусов. Поэтому для наружных и внутренних ШРУСов используются различные типы шарниров: наружный конец приводного вала оснащают шаровыми, а внутренний – треножными.
В конструкцию наружного ШРУСа входит обойма, установленная на валу, с шестью канавками, расположенных по радиусу. Корпус узла имеет такое же количество радиальных канавок. В них находятся шарики, которые и передают крутящий момент. Такая передача происходит от вала к корпусу ШРУСа и дальше, к ступице колеса.
Конструкция ШРУСа допускает изгиб, но не осевое перемещение. Внутренние ШРУСы, рассчитанные и на изгиб, и на осевое перемещение, имеют несколько иное устройство.
Внутренние шарниры равных угловых скоростей отличаются и между собой. Это зависит от модели автомобиля, на который они устанавливаются. К примеру, в ВАЗовских внутренних ШРУСах канавки корпуса прямые, а не радиальные.
А во внутреннем ШРУСе «Таврии» ролики установлены на трех шипах крестовины, которые вращаются на игольчатых подшипниках. Они помещаются во внутренние продольные пазы корпуса ШРУСа. Таким образом, сочленению обеспечивается как изгиб, так и осевое перемещение.
Пыльник ШРУСа удерживают на месте два хомута. Они продаются в комплекте с любым новым ШРУСом
Поскольку ШРУС располагается в проблемной зоне, где много грязи и пыли, он снабжен герметичной защитой. Эту роль выполняет пыльник – гофрированная резиновая накладка, закрепленная на корпусе ШРУСа хомутами.
Несмотря на разнообразие конструктивных решений ШРУСов, принцип их работы остается неизменным — точки контакта, передающие окружные силы, должны обязательно находиться в биссекторной полости, проходящей через биссектрису угла, образованного валами.
Достоинства и недостатки ШРУСа
К явным преимуществам ШРУСа можно отнести то, что при передаче при помощи этого шарнира потери мощности, по сравнению с другими аналогичными механизмами, почти не наблюдается. Другие плюсы — его легкий вес, относительная надежность и простота замены в случае поломки.
К недостаткам ШРУСов следует отнести наличие в конструкции пыльника, который одновременно является контейнером для смазки. Расположен ШРУС в таком месте, где его соприкосновение с посторонними предметами практически невозможно предотвратить. Пыльник может быть порван, к примеру, при езде по слишком глубокой колее, при переезде через препятствие и тп. Как правило, узнает об этом владелец автомобиля только тогда, когда грязь уже попала внутрь пыльника через трещину в пыльнике, спровоцировав интенсивный износ. Если есть уверенность, что это произошло недавно, можно снять шрус, промыть его, заменить пыльник и заполнить его новой смазкой. Если же неприятность случилась значительное время назад, ШРУС обязательно выйдет из строя раньше времени.

www.drive2.ru

Что такое ШРУСы и в чём их опасность — Рамблер/авто

Многие современные автомобилисты никогда не слышали о существовании в их машине загадочных деталей, именуемых ШРУСами. Те же, кто с ними знаком, наверняка уже успели потратить внушительную сумму на ремонт или замену этих компонентов. Рассказываем об устройстве хитрых и чрезвычайно важных элементов автомобиля и раскрываем секреты долгой и беспроблемной эксплуатации «гранат».

Что такое ШРУС

Бывалые автомобилисты частенько используют альтернативное название этих деталей — «гранаты». Разумеется, неспроста: если в автомобиле есть граната, рано или поздно она обязательно взорвётся!

Шутки шутками, а доля истины в этом, конечно же, есть. ШРУС — аббревиатура, переводящаяся как «шарнир равных угловых скоростей». Именно эти детали на абсолютном большинстве переднеприводных и на некоторых полноприводных автомобилях с независимой подвеской занимается передачей крутящего момента от двигателя на ведущие колёса. ШРУСы позволяют не просто приводить колёса автомобиля в движение, но и одновременно управлять ими при весьма компактных размерах и скромной массе.

Передача вращательного момента осуществляется между полуосями под углом, величина которого постоянно меняется. «Гранатами» ШРУСы обыватели называют не только за внешнее сходство с боевым метательным снарядом, но также за непредсказуемость и своенравность: поломка ШРУСа гарантированно обездвиживает автомобиль (если у него нет блокировки межколёсногого дифференциала), притом случается она порой внезапно.

Куда смотреть при покупке автомобиля с пробегом.

Как устроена «граната»

По принципу действия ШРУС похож на всем известный кардан. Однако такой привод намного более сложен и совершенен.

Дело в том, что карданная передача передаёт крутящий момент несинхронно (один вал вращается равномерно, а другой нет), при этом значительный угол скрещивания сильно затруднён. ШРУСы же безболезненно переваривают углы поворота до 70 градусов относительно оси и обладают при этом огромным ресурсом.

Широким распространением шарниры равных угловых скоростей обязаны популярным ныне переднеприводным автомобилям, а также распространению независимой подвески. Однако впервые созданием этой детали инженеры плотно занялись добрую сотню лет назад.

Конструкция ШРУСов может сильно различаться в зависимости от производителя автомобиля и конкретной модели. Однако принципиальной разницы в работе этой системы нет. С одной стороны вал привода соединяется со ступичным подшипником, а с другой — с дифференциалом, что позволяет передавать крутящий момент от двигателя на ведущие колёса. Наружный ШРУС состоит из обоймы и корпуса, в которых имеются канавки. По ним, в свою очередь, ходят шарики, жёстко соединяющие составные части друг с другом. Наружная «граната» должна передавать крутящий момент без потерь под любыми возможными углами. Внутренний шарнир намного менее подвижен и может поворачиваться лишь на угол до 20 градусов. Как правило, он представляет собой трипоид с роликами на подшипниках, которые ходят по канавкам в ответном стакане. Эта «граната» предназначена, в первую очередь, для компенсации ходов подвески и обеспечения неразрывности вала.

10 неисправностей, которые быстро убивают автомобиль.

Поскольку ШРУСы относятся к силовым и достаточно нагруженным деталям, они нуждаются в смазке и защите от внешнего воздействия окружающей среды. Для этого вся конструкция закрывается герметичным пыльником (резиновым или пластиковым), набитым смазкой и удерживаемым на валах хомутами. Именно от качества пыльника и его целостности напрямую зависит срок службы «гранат», которые работают в практически никак иначе не защищённых от осадков и дорожной грязи местах.

Почему ломаются ШРУСы

Шарниры равных угловых скоростей современных автомобилей рассчитаны на весь срок службы автомобилей, однако нередко они выходят из строя совершенно внезапно для автовладельца и в самый неподходящий момент. Происходит это как по причинам естественного износа подвижных элементов, так и по вине самих автовладельцев.

В большинстве случаев виновниками проблем становятся негерметичные пыльники — в процессе эксплуатации они покрываются трещинами и получают всевозможные повреждения. В результате дорожная грязь и осадки начинают попадать в подвижные соединения и становятся абразивом. Спустя несколько сотен или тысяч километров пробега с порванным пыльником ШРУС сильно изнашивается и начинает хрустеть (обычно в поворотах), а затем попросту заклинивает или теряет ролики подшипников.

10 компонентов автомобиля, ремонт которых лучше доверить мастерам.

Вторая причина поломки «гранат» связана с неадекватным вождением или неграмотным вмешательством в конструкцию машины. Управляя гражданским автомобилем, стоит помнить, что он не рассчитан на длительные экстремальные нагрузки — резкие старты с пробуксовками и систематические торможения трансмиссией. Старты с вывернутыми колёсами, при которых наружные шарниры частично зажаты, приводят к запредельным нагрузкам на их элементы.

В группе риска оказываются и любители тюнинга, «разгоняющие» мотор автомобиля, но забывающие о том, что штатные приводы и ШРУСы не рассчитаны на передачу дополнительного крутящего момента.

Последствия поломки

Ремонт ШРУСов трудоёмок и возможен далеко не всегда, даже в случае если на вашем автомобиле всего лишь повреждён один из пыльников. Как правило, производитель изначально не закладывает в конструкцию возможности ремонта — весь приводной вал заменяется на новый. Нетрудно догадаться, что удовольствие это весьма недешёвое и хлопотное.

Но это лишь полбеды. На некоторых автомобилях при сильном износе или поломке трипоида роликовые подшипники теряют иголки, которые попадают в картер коробки передач, где поднимаются вместе с маслом и перемалываются шестернями. Нередко при этом ремонт автомобиля становится попросту нецелесообразным — проще и дешевле приобрести другой.

Довольно часто изношенные ШРУСы попросту заклинивают, что приводит к внезапной поломке полуоси и невозможности дальнейшего движения. И хорошо, если это случается не во время пересечения оживлённого перекрёстка. Такая ситуация чрезвычайно опасна!

Во избежание неприятностей в пути и лишних финансовых трат рекомендуется хотя бы раз в пять тысяч километров осматривать пыльники внутренних и внешних ШРУСов. При малейшем подозрении на негерметичность узлов нужно тщательно отмыть от загрязнений шарниры и заменить пыльники на новые, попутно обновив смазку. При появлении характерных хрустов не стоит откладывать ремонт в долгий ящик — скорее всего, «вылечить» такой привод уже не получится.

Горе от ума: топ самых технически сложных моторов. Читайте статью на QutoЧитайте также:10 главных тонкостей «зимнего» ТОВидео: Как самостоятельно улучшить лысую резинуПочему свечи зажигания важно вовремя менять

auto.rambler.ru

Что такое ШРУС в автомобиле и как он работает?

Автоликбез22 декабря 2017

В машинах с передним и полным приводом крутящий момент необходимо передавать от коробки скоростей поворачивающимся колесам, что несколько усложняет конструкцию приводных осей. Вариант с крестовиной, применяемой на карданных валах, в данном случае не подходит, поскольку «излом» вращающейся полуоси происходит в разных плоскостях. Проблему решает шарнир равных угловых скоростей, больше известный автолюбителям под аббревиатурой ШРУС. Желающим понять принцип действия и устройство элемента предлагается изучить представленный ниже материал.

Как функционирует ШРУС?

В народе шарнирный узел получил название «граната», потому что в сборе с цапфой имеет определенную схожесть с этим видом оружия. Устройство шарикового элемента, устанавливаемого на большинство легковых автомобилей, довольно простое и отдаленно напоминает подшипник увеличенных размеров. ШРУС состоит из следующих деталей:

  • цилиндрический корпус с наружной обоймой в виде продольных либо радиальных канавок;
  • шарики из прочной углеродистой стали – 6 шт.;
  • сепаратор, удерживающий шарики на своих местах;
  • внутренняя звездообразная обойма;
  • корпус составляет единое целое со шлицевым ведущим валом («ручка» гранаты), соединяющимся с приводом коробки передач или передней ступицей.

В машине с ведущими передними колесами каждый привод представляет собой вал с двумя шарнирами – внутренним и наружным (общее число гранат – 4 шт.). Первый расположен возле коробки скоростей и компенсирует колебания подвески в вертикальной плоскости. Второй стоит рядом с колесом и обеспечивает передачу крутящего момента при любом угле поворота.

Чтобы граната фиксировалась на приводном валу, конструкцией предусматривается специальное стопорное кольцо, размещенное позади внутренней обоймы. Снаружи от попадания грязи детали ШРУСа защищены конусообразным резиновым пыльником, сделанным наподобие гармошки. Края чехла крепятся к элементам гранаты затяжными хомутами.

Справка. Устройство внутреннего и внешнего шарнирного узла отличается формой канавок наружной обоймы. На первом 6 полукруглых пазов выполнены вдоль оси вала, во втором расположены радиально.

Теперь о том, как работает ШРУС:

  1. Нормальное положение приводных валов – с небольшим уклоном в сторону ступиц. Когда автомобиль движется по неровностям, полуось вращается и колеблется в вертикальной плоскости, вызывая перемещение шаров по продольным канавкам внутренней гранаты.
  2. Аналогичный процесс происходит в наружном шарнире – при повороте колеса шарики перекатываются в радиальных пазах вместе с сепаратором, а внешняя обойма изменяет положение относительно внутренней.
  3. Крутящий момент передается от шлицевой части к наружной обойме и шарам, затем ко второй обойме и ведомому валу.

Главная задача ШРУСа – сохранение одинаковых угловых скоростей вращения колес при любом повороте. В отличие от заднего редукторного привода, граната в автомобиле работает в густой смазке, обильно покрывающей детали шарнира. Наиболее распространенный смазочный материал, применяемый в отечественных марках автомобилей, – «ШРУС – 4».

Разновидности передних шарниров

Вышеописанная шариковая конструкция узла – наиболее распространенная, но далеко не единственная.  В машинах различных классов и грузоподъемности используются и другие типы шарниров:

  • кулачково-дисковые;
  • трипоидные;
  • спаренные крестовины.

Кулачковый шарнир равных угловых скоростей представляет собой диск, расположенный между двумя полуцилиндрическими вкладышами, которые, в свою очередь, вставлены в полукруглые вилки кулаков. Последние стоят на концах ведущего и ведомого вала. Подобное устройство позволяет шарниру поворачиваться в двух плоскостях и выдерживать высокие эксплуатационные нагрузки. Узлы применяются на большегрузных автомобилях, включая передний привод отечественного грузовика «Камаз».

Конструкция трипоидного шарнира напоминает шариковый ШРУС и функционирует по похожему принципу. Внутри корпуса гранаты сделано 3 паза, куда вставляются ролики со сферической поверхностью. Последние насажены на пальцы опоры (трипоида), установленной на приводной вал. Вращение роликов обеспечивается за счет игольчатых подшипников.

При повороте передних колес ролики вращаются на подшипниках и перемещаются внутри канавок, передавая крутящий момент в любом положении. Сфера применения узла – легковые машины и коммерческий транспорт малой грузоподъемности.

Принцип работы спаренных крестовин предельно понятен. «Излом» вала в двух плоскостях достигается за счет установки между двумя крестовинами дополнительного переходника. Подобные шарниры надежны и дешевы, но неспособны обеспечить передачу крутящего момента на высоких оборотах. Спаренные ШРУСы применяются на низкооборотных приводах, например, в сельскохозяйственной либо строительной технике.

Причины выхода из строя

Существует несколько причин, по которым шарнир угловых скоростей приходит в негодность:

  1. Естественный износ, происходящий в процессе эксплуатации.
  2. Проникновение внутрь шарнирного узла грязи и абразивного песка в результате прорыва резинового чехла.
  3. Недостаточное количество смазки.
  4. Сильный удар по подвеске из-за попадания колеса в дорожную яму на большой скорости.
  5. Установка дешевых запчастей низкого качества.

Явный признак неисправности ШРУСа – громкий хрустящий звук, слышимый при повороте колес на значительный угол. Вторичный симптом – гудение и треск при различных режимах езды.

Автомобильная граната – одна из наиболее надежных деталей, работающих с постоянной динамической нагрузкой. В нормальных условиях эксплуатации узел способен отслужить 100 тыс. км и более. Не является редкостью случай, когда ШРУС остается исправным в течение всего срока службы переднеприводного либо полноприводного авто. Поэтому причиной замены элемента редко становится естественный износ.

Главным виновником преждевременной поломки ШРУСа является порванный пыльник. Резина изнашивается гораздо быстрее шарнирного механизма, пересыхает и трескается, иногда повреждается посторонними предметами на бездорожье. Через прорыв проникает вода, грязь и песок. Первая размывает смазку и вызывает коррозию, вторые попадают между трущимися поверхностями и работают на истирание. Ресурс узла сокращается вдвое (как минимум).

Совет. За пыльниками следует наблюдать постоянно и менять их при первом подозрении. Цена вопроса несравнима с заменой шарнира.

Ускоренный износ также возникает от недостаточного количества смазывающего материала в механизме. Второй вариант – применение смазки, непригодной для высокооборотных шарнирных узлов. Если вы приобрели подержанную машину, сразу планируйте проверку данных элементов – неизвестно, чем и как их смазывал предыдущий владелец.

Из-за сильного удара по подвеске изношенный ШРУС в автомобиле может попросту вылететь из гнезда. Случай довольно редкий, но фатальный – полуось наверняка придется менять в сборе. Подбирая новую запчасть, старайтесь не слишком экономить и брать оригинальные детали. Автомобильный рынок насыщен китайскими подделками, чей срок службы непредсказуем.

autochainik. ru

Шрус: описание,виды,неисправности,устройства,замена,фото,видео. | АВТОМАШИНЫ

Автомобили, оснащенные передним приводом, в 60-х годах очень заинтересовали инженеров и разработчиков практически всех автомобильных брендов. Считалось, что такая компоновка кузовов дает возможность получить больше свободного места в салоне. Для осуществления этой идеи инженеры придумали достаточно сложный на тот момент механизм. Он позволял обеспечить вращение передних колес и управлять ими при более компактных размерах конструкции.

Содержание статьи

ВИДЫ

ШРУС был изобретен достаточно давно, по наиболее распространенной версии он был изобретен еще в двадцатых годах прошлого века Альфредом Рцеппом. Потому не удивительно, что с тех пор появилось множество разновидностей данной детали:

  • сухариковый – устанавливается исключительно на грузовиках;
  • триподный – как правило, используется в качестве внутреннего ШРУСа;
  • спаренный шарнир – применяется довольно редко в силу сложной конструкции;
  • шариковый, или ШРУС Рцеппа – наиболее распространенный вид, который и применяется чаще всего на осях легковых автомобилей.

Именно это изобретение и стало революционным для конструирования легковых авто с передним приводом.

УСТРОЙСТВО ШРУСА

Здесь можно увидеть фото ШРУСа шарикового, благодаря которому станет понятней, что же собой представляет данная деталь в собранном состоянии. Если говорить о ее составляющих, то их, на самом деле, не так много:

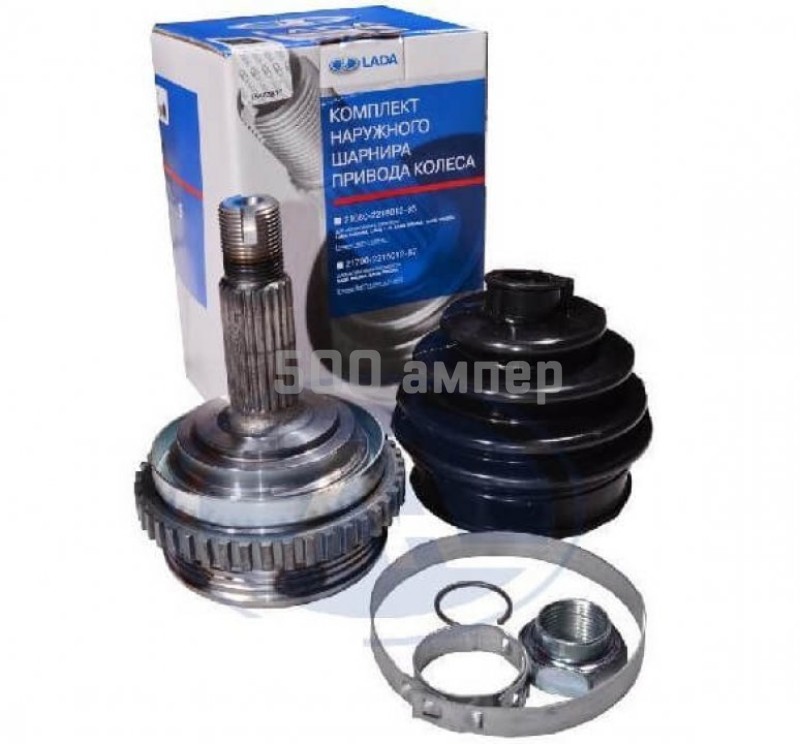

  1. Корпус с наружной обоймой.
  2. Сепаратор.
  3. Внутренняя обойма.
  4. 6 шариков.
  5. Вал.
  6. Кольцо стопора.
  7. Пыльники внешний и внутренний, их удерживают хомуты.

Если собрать воедино эти оставляющие, то они внешне действительно напоминают некую гранату.

Все эти детали собираются в ШРУС наружный и ШРУС внутренний. Внутренний передает вращательные движения к внешнему механизму, в результате и производится изменение угла полуоси по отношению к оси.

Зачем нужен ШРУС в автомобиле

Необходимость изобретения ШРУСа возникла одновременно с появлением первых автомобилей с передним приводом. 3 основных преимущества переднеприводных машин хорошо известны каждому автомобилисту:

  • лучшая управляемость;
  • экономичность.

Но, при передаче крутящего момента на управляемые колёса, постоянно изменяющие своё положение, возникали серьёзные потери мощности и другие негативные последствия:

  1. Обычные шарнирные механизмы быстро приходили в негодность.
  2. Вращение на колёса передавалось неравномерно.
  3. Возникала сильная дополнительная вибрация.
  4. Валы и шестерни трансмиссии работали со значительными перегрузками.

Изобретение автомобильной гранаты в 20-х годах прошлого века позволило полностью решить эту сложную техническую задачу. С помощью ШРУСа крутящий момент на управляемые колёса передаётся без потерь мощности и других недостатков.

Благодаря надёжности и простоте, шарнир равных угловых скоростей также широко используется на заднеприводных машинах, в которых установлена независимая подвеска.

Качественная граната отличается длительным ресурсом работы. При бережной эксплуатации автомобиля необходимость её замены или ремонта возникает крайне редко.

Признаки неисправности ШРУСа

ШРУСы относятся к категории наиболее надёжных и долговечных узлов автомобиля. Для защиты от неблагоприятного воздействия шарнирное соединение внутри устройства защищено гибким пыльником. Пыльники препятствуют проникновению к местам контакта деталей шарнира грязи, влаги и пыли. При езде по дорогам с хорошим покрытием и своевременном техническом обслуживании, автомобильные гранаты служат владельцу авто долгие годы без ремонта.

Неисправности шарниров равных угловых скоростей, чаще всего, возникают при активной эксплуатации автомобиля на плохих дорогах или бездорожье. Основными причинами выхода из строя ШРУСов являются:

  1. Повреждение пыльника и проникновение загрязнений внутрь шарнирного соединения.
  2. Отсутствие или применение низкокачественной смазки.
  3. Использование бракованного металла или нарушение технологий при производстве устройства.

Характерным признаком неисправности автомобильной гранаты является появление посторонних звуков при эксплуатации машины (специфического хруста, пощёлкивания или скрежета). Они возникают вследствие попадания частичек пыли или грязи в пространство между элементами шарнира (обоймами и шариками). При ремонте необходимо заменить ШРУС целиком на новый аналог.

Но, в целом шарнир равных угловых скоростей – это устройство, обеспечивающее надёжную, долговечную и эффективную эксплуатацию автомобиля. ШРУС редко становится причиной обращения в автосервис.

Инструкция по замене ШРУСа своими руками.

Первым делом нужно сделать метки общего расположения внутренней и наружной обоймы с помощью маркера или чертилки и далее следовать приведенной ниже инструкции, также советую прочитать статью замена ШРУСа ВАЗ.

  1. Для начала нужноо зажать шарнир в тисках и вывернуть внутреннюю часть обоймы до упора, попарно извлечь шарики. При этом следует помогать себе отверткой и постукивать молотком.
  2. После извлечения всех шариков, займитесь установкой сепаратора, который размещают в вертикальном положении, а его окна должны пересекаться с торцом корпуса.
  3. Далее извлеките кулак с сепаратором, вращая его и одновременно утапливая один из выступов, которые располагаются в окне сепаратора. После того, как данная работа сделана, нужно разъединить указанные детали.
  4. Теперь необходимо просмотреть все детали и обязательно их помыть и просушить. Если в местах не образовались сколы, выработки, цвет побежалости, следовательно, устройство еще может некоторое время послужить. А один из дефектов на деталях был все же обнаружен, значит, следует заменить их на новые.

Производить сборку механизма нужно исключительно в обратном порядке, но перед этим обязательно все детали необходимо смазать. Данная сборка начинается со вставки внутренней обоймы с сепаратором в наружную (здесь не стоит забывать о метках, которые ставились в самом начале). Шарики закладываются попарно. Шарнир нужно обязательно забить смазкой, например, «ШРУС-4», приблизительно 80 — 100 граммов средства на шарнир. Также можно использовать «литол» и другие схожие консистенции.

Помните, экономить на них не стоит, так как работоспособность шруса во многом зависит от количества нанесенной вами на него смазки. Ее, кстати, нужно еще положить в чехол, 40 — 50 граммов. Дальше выбиваем шарнир по шлицам, надеваем пыльник и затягиваем хомут. Только так пыльник хорошо обеспечит герметичность шарнира. Кроме того при смазке постарайтесь вращать шрус, чтобы смазка распределилась равномерно. Ну, а в самом конце сборки специалисты рекомендуют проверить, не будет ли сильного сопротивления при вращении. Если все в порядке, значит, процедура замены шруса прошла успешно.

Внутренний и внешний ШРУС

Попытаемся разобраться, что собой представляют в трансмиссии переднеприводных автомобилей внутренний и внешний ШРУСы. Речь пойдет не только об особенностях конструкции, но и механизме передачи вращательного движения от коробки переменных передач либо вала редуктора на ведущие колёса, требуя как минимум два шарнира на пути. Дело в том, что иметь по одному ШРУСу на каждое колесо оказывается мало, нужна их пара. Поэтому, напомним еще раз, что сама конструкция необходима для обеспечения свободы передвижения вала. Внутренний шрус устанавливают внутри корпуса коробки передач, в то время как внешний у самого колеса.

Оба шруса необходимы для успешного передвижения автомобиля. Однако, между ними существует определенное отличие, которое зависит от модели автомобиля. Попытаемся разобраться, в чем же разница между ними. Во-первых, внутренний больше по размерам, поэтому и стоит дороже. Его основное предназначение – передача вращения от трансмиссии к валу. Внешний ШРУС должен вращать ступицу колеса, поскольку у него посадочные шлицы. Отсутствие достаточного количества свободного пространства неоднократно вынуждает специалистов сделать его в габаритах намного меньшим.

НАСКОЛЬКО ВЗАИМОЗАМЕНЯЕМЫ ПРАВЫЙ И ЛЕВЫЙ МЕХАНИЗМЫ

Часто возникает такая ситуация, что полностью заменить гранату нет возможности, и можно только переставить ту или иную деталь с другого автомобиля. И тут возникает вопрос, можно ли ШРУС внутренний правый заменить на ШРУС внутренний левый, или наоборот. Как правило, взаимозаменяемы только внешние чаши, а вот внутренние имеют разное направление резьбы на хвостовике.

Но все может зависеть от конкретной модели автомобиля. У некоторых из них на обоих полуосях стоят одинаковые гранаты, как внешние, так и внутренние.

Зато пыльник ШРУСа с обоих сторон одинаковый, так что его смело можно смело переставлять с правой гранаты на левую, если в этом есть крайняя необходимость.

Из всего сказанного выше делаем вывод, что при желании можно избежать дорогого и сложного ремонта ШРУСа. Достаточно заменить пыльники, защищающие детали от попадания грязи, воды и от вытекания смазочного материала. В результате ШРУС будет служить на протяжении десятилетий, полностью выполняя свои функции.

ПОХОЖИЕ СТАТЬИ:
  • Как выбрать самый экономичный кроссовер по расходу топлива?
  • Фольксваген Тигуан 2019 года:описание,обзор,характеристики,фото
  • Как проверить давление масла в двигателе: описание,фото
  • бмв е87: обзор,дизайн,технические характеристики,модификации,фото,видео.
  • Автомобильные турбокомпрессоры: особенности устройства и основные дефекты
  • Фольксваген Джетта 2016 — 2017 года,обзор,описание,фото,видео,цена,комплектация.
  • Как переоформить машину: советы и рекомендации по документам
  • Силиконовая смазка для авто — описание виды фото видео
  • Бмв е60 обзор,характеристики,двигатель,отзывы,кузов,электрика,фото,видео.
  • Разновидности шин на экскаваторы-погрузчики
  • Технические данные и операционный Volkswagen Lupo (1998-2005r).
  • Бмв 3 серии — технические характеристики.
  • Замена колеса — как это сделать самостоятельно?
  • Как правильно заправляться на заправке.
  • audi a7 : обзор,описание,технические характеристики,фото,видео,цена.
  • Как правильно хранить шины без дисков
  • audi allroad технические характеристики обзор описание фото видео
  • Немецкий автопром , как все начиналось.
  • Виды автомобильных защитных накладок
  • Автомобильные дворники — выбираем на зиму.
  • Хендай Солярис 2020 года в новом кузове

seite1.ru

Инструкции:По замене шарниров равных угловых скоростей(ШРУС) — DRIVE2

Это оригинальная инструкция к Шарнирам равных угловых скоростей (ШРУСам) компании GLO S.p.A.

О компании GLO S.p.A.
Итальянская компания, основана 1978 году в городе Поджио Русско.
Сейчас находится в составе коцерна, занимающегося производством высококачественных
металлических конструкций для автомобильной промышленности.
Компания производит ШРУСы, пыльники ШРУС и приводы в сборе, которые используются на автомобилях самых
разных марок и моделей по всему миру.

Общие сведения
Замена Шруса должна производиться в соотвествии с данной инструкцией с тем, чтобы гарантировать безупречную и продолжительную эксплуатацию нашей продукции.Нижеследующие инструкции представляют собой общее руководство по замене большенства ШРУСов. Специальные инструкции следует искать в руководстве по ремонту автомобиля.

Замена ШРУСа должна производится квалифицированными специалистами.Продолжительная работа нашей продукции может быть гарантирована только при условии установки ШРУСа с использованием оригинальных установочных комплектов GLO.

В большинстве транспортных средств привода колёс одинаковые. Для автомобилей с передним приводом они состоят из вала и двух Шарниров Равных Угловых Скоростей — внешнего (со стороны колеса)(А) и внутреннего(со стороны КПП)(В), для автомобилей с задним приводом привод обычно состоит из вала и двух внутренних шарниров.(D)(схема 1 и 2). Внешний ШРУС. СНЯТИЕ ВНЕШНЕГО ШРУСА© С ВАЛА.

1) Осторожно снимите привод с автомобиля.
2) Закрепите вал(Е) в тисках, стараясь не повредить его.
3) Снимите чехол(F) внешнего ШРУСа(С). Большинство шарниров(С) оснащены чехлами(F),
которые закреплены двумя хомутами(G и H) с обеих сторон. Снимите хомуты
плоскогубцамии разрежьте чехол(F) по длине. (схема 3)4) Отчистите ШРУС© от смазки и найдите стопорное кольцо
5) Снятие ШРУСа© с вала производится в соответсвии конструкционными
особенностями конкретной модели автомобиля.
Стопорные кольца рекомендуется снимать при помощи специального
съёмника(схема 4).Если стопорного кольца не видно, используйте молоток или съёмник для снятия ШРУСа с вала. Если при выполнении этой операции возникнут сложности, не пытайтесь её осуществлять, т.к. есть риск повредить шлицы вала. В данной ситуации следует предпринять следующие действия:

5a) вскройте внешнюю обойму(сепаратор) заменяемого ШРУСа режущим инструментом;
5б) очистите внутреннюю обойму от всех компонентов, сохранив её положение на валу;
5в) разрежьте внутреннюю обойму вдоль дорожек (минимум) на три части, не прикасаясь к валу;
5г) снимите внутреннюю обойму с вала; 6) Очистите вал. Снимите стопорное кольцо, которое всё ещё может находится на шлицах вала.
7) Со старым ШРУСом и его принадлежностями стоит обходится так, чтобы не вызывать загрязнения окружающей среды.

УСТАНОВКА НОВОГО ШРУСА.
Нижеперечисленные инструкции даются с учётом того, что внешнии ШРУСы GLO (С) поставляются предварительно смазанными с оптимальным количеством смазки.
1) Установите короткий хомут(H) на вал(E).
2) Наденьте чехол(F) на вал (E).
3) Установите стопорное кольцо на шлицы вала или внутри внешнего ШРУСа
( в зависимости от вида сборки).
ВНИМАНИЕ! Если шлицы вала изношены или имеют механические
повреждения, необходимо заменить вал.
4) Установить ШРУС на шлицы вала.
5) Используя молоток перемещайте ШРУС на валу до тех пор, пока стопорное
кольцо его не зафиксирует(схема 5)6) Очистите внешнюю поверхность ШРУСа, где будет расположен чехол(F), от попавшей смазки.
7) Наденьте чехол(F).
8) Установите длинный хомут(G) на чехол и затените его, до полной фиксации чехла на ШРУСе.
9) Выпустите излишки воздуха из чехла, вставив отвертку между валом и чехлом, стараясь не повредить его.
10)Затяните малый хомут(H) в узкой части чехла, зафиксировав чехол.
11)Проверьте правильно ли надет чехол.
12)Выньте собранный привод из тисков и установите на автомобиль.

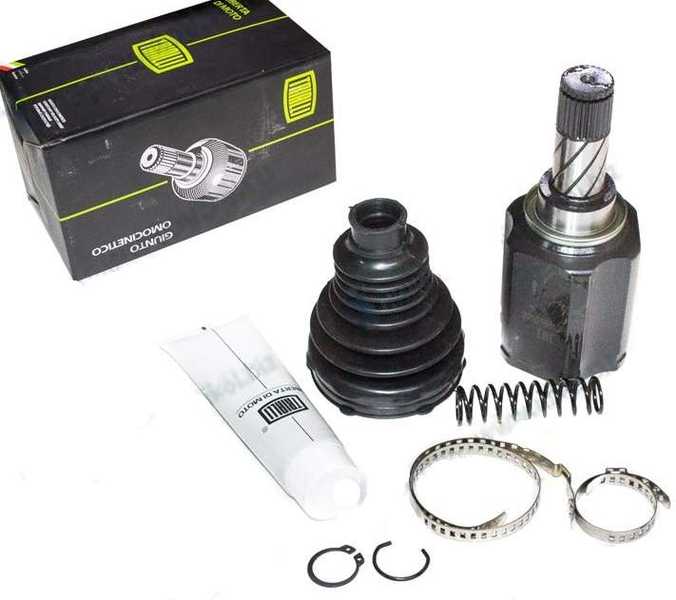

Внутренний ШРУС

СНЯТИЕ ВНУТРЕННЕГО ШРУСА(D) С ВАЛА.

1) снимите привод с автомобиля.
2) закрепите вал(E) в тисках, стараясь не испортить его
3) Снимите хомуты(G и H) фиксирующие чехол(I) на валу.
4) При наличии чехла имеющего металлическую часть(L) со стороны ШРУСа, снимите
защитную крышку(L), предварительно открутив болты крепящие чехол и ШРУС к фланцу
КПП и стараясь не повредить её(схема 6).5) Снимите чехол(I) внутреннего ШРУСа(D), снимите металлическую часть(L).
6) Удалив старую смазку с вала, найдите стопорное кольцо(N).
7) Снимите стопорное кольцо(N) специальным съёмником.
8) Установите ШРУС(D) в тиски таким образом, чтобы он находился перпендикулярно к
валу, который должен смотреть вниз(схема 7).9) Снимите вал, ударяя молотком по его концу, стараясь не повредить шлицы.
10) Снимите чехол(I) со своей защитной крышкой(L) и пружинным диском(M) с вала(E). Очистите вал(E).
11) Со старым ШРУСом нужно обходиться так, чтобы не вызвать загрязнения окружающей среды.

УСТАНОВКА НОВОГО ШРУСА.

1) Установите хомут(H) на вал(E).
2) Правильно расположите новый чехол(I) с защитной крышкой(L) на валу(E).
3) Установите пружинный диск(M).
4) Закрепите ШРУС(D) на шлицах вала(E). При необходимости используйте соответствующий
инструмент, для давления на внутреннюю обойму ШРУСа.
ВНИМАНИЕ! Если шлицы вала изношены или имеют механические
повреждения, необходимо заменить вал.
5) С помощью специального съёмника установите стопорное кольцо(N) на шлицах вала(E)(схема 8).6) Наполните ШРУС со стороны чехла смазкой, в количестве равном половине содержимого тюбика GLO(схема 9).
7) Металлическую часть чехла установите на ШРУСе так, чтобы её отверстия совпадали с отверстиями ШРУСа.
8) Затяните хомут(H) чехла(I) на валу.
9) Оставшейся смазкой из тюбика GLO смажьте внутренние части ШРУСа.
10) Закрепите металлическую часть чехла(L) болтами.
11) Проверьте, правильно ли установлен ШРУС(D) и его принадлежности.
12) Выньте собранный привод из тисков и установите его на автомобиль.

www.drive2.ru

Что такое автомобильный ШРУС? — DRIVE2

Автомобильные шарниры равных угловых скоростей – неотъемлемая часть переднеприводных (и некоторых других) видов транспорта. Важный элемент для обеспечения привода колес с одновременным их поворотом на угол до 70 градусов – вот что такое ШРУС. По назначению понятно, что узел чрезвычайно ответственен: обеспечивает возможность передвижения как таковую и, что важно, конструктивно предусмотренное управление авто – безопасность движения.

Общие сведения

Массовая разработка переднеприводных моделей в середине двадцатого века была связана с рядом их преимуществ:

— улучшенные ходовые качества;
— хорошая управляемость (контакт с дорогой) во всех режимах эксплуатации;
— экономичность.

Вместе с тем возникла серьезная задача: как обеспечить привод на колеса, которые меняют свое положение при маневрировании? Попытка использовать шарнирные механизмы хорошего результата не дала: они быстро изнашивались под серьезными нагрузками, а вращение на колеса передавалось неравномерно. Отличным решением стал изобретенный еще в двадцатые годы инженером Рцеппом шарнир равных угловых скоростей.

Конструктивное решение было такое, что ШРУС в автомобиле (из-за характерной формы он получил среди автомобилистов прозвище «граната») позволил передавать крутящий момент без потерь мощности (и чрезмерных нагрузок на трансмиссию), обеспечивал легкость перемещения колес и гарантировать долгий ресурс службы.

Основные разновидности ШРУС

Все шарниры равных угловых скоростей классифицируются по двум основным параметрам: месту расположения и типу рабочего узла. Опытные водители знают, что в автомобиле ставят два ШРУС: такое решение (с различием, где находится узел в автомобиле) позволяет обеспечить наилучшую эффективность системы. Внутренний элемент служит для обеспечения коробки передач и полуоси, внешний, далее, — полуоси и ступицы колеса. Такая пара позволяет передавать крутящий момент при любом угле между осями и достаточно больших величин.

Наиболее распространены шариковые шарниры. В них внешние ШРУС имеют радиальные канавки-направляющие, которые обеспечивают передачу вращения под любым углом. Внутренние ШРУС выполнены с прямыми канавками – нивелируют смещение вдоль оси при внешних ударных нагрузках.

На большинство легковых машин, что выпускают сегодня, ШРУС имеет обойму с шестью канавками: такое решение получило название Рцеппа. Другой вид, трипод (с тремя сферическими шариками), также может устанавливаться на небольшие грузовики. Кулачковый тип ШРУС (с двумя вилками и двумя фасонными дисками) характерен для мощного грузового транспорта, который испытывает серьезные приводные нагрузки. Недостаток последнего решения – ненадежность при высоких скоростях. Еще один тип, спаренный карданный, широко применяется в строительной и некоторой другой технике (в том числе – во внедорожниках).

Диагностика состояния ШРУС

ШРУС в автомобиле – такой узел, что имеет очень высокую долговечность и надежность – результат применения особых материалов и технологий, гарантирующих отличную прочность, износостойкость и предельную точность геометрических размеров рабочих зон. В то же время выполняемый неразборным и не ремонтируемым узел очень чувствителен к загрязнениям и абразивному воздействию попавших извне твердых частиц. Для защиты ШРУС обязательно комплектуют пыльником. Именно его повреждение (игнорирование замены) чаще всего становится причиной выхода шарнира из строя.

Первыми признаками проблемного состояния становятся звуки (хруст или треск), который возникает при «перемалывании» твердых фракций в пространстве межу обоймой и шариками. Рекомендуется сразу заменить ШРУС, иначе проблемные признаки (в том числе ухудшение управляемости) будут увеличиваться до критических величин – аварии или остановке из-за заклинивания (разрушения) шарнира равных угловых скоростей.

Эксперты отмечают, что третьей (после неудовлетворительного состояния пыльника и чрезмерно агрессивной манеры езды) причиной быстрого выхода ШРУСов из строя является низкое качество детали. Отсюда логичный для опытных автомобилистов вывод: покупать запчасти для замены только у проверенного временем продавца (исключающего попадание в каталог подделки или низкого сорта) и только от именитых производителей оригиналов или аналогов. Наиболее известные из них – ATE, FAG, Febest, Kamoka, Loebro, SKF, VAG и другие.

www.drive2.com

4 признака неисправности оси / полуоси CV

Ось постоянной скорости (CV), также известная как полуось, получает мощность от трансмиссии и дифференциала транспортного средства и передает ее на колеса, позволяя транспортному средству двигаться вперед. Как вы можете догадаться, это важная инженерная часть, поэтому важно следить за признаками того, что все может пойти плохо. Ниже приведены четыре наиболее распространенных симптома неисправной оси CV; если вы заметили что-либо из этого, немедленно обратитесь в местный сервисный центр Chevrolet.

4. Вибрация во время вождения

Это непростой вопрос, поскольку есть много вещей, которые могут вызвать вибрацию во время вождения. Однако, если вибрации чрезмерны, увеличиваются со скоростью или придают непривычно «упругое» ощущение вашего привода, это может быть связано с осью CV. Какой бы ни была причина вибрации, важно провести осмотр вашего автомобиля; если он слишком сильно вибрирует, его становится труднее контролировать.

3. Смазка на внутренней стороне или краю шин

Шарнир оси CV имеет башмаки, которые содержат смазку, пока ось вращается, чтобы предотвратить утечку.Если в пыльнике возникнет течь, отсутствие смазки может вскоре привести к выходу из строя ШРУСа. Если вы заметили смазку на краю шины или внутренней части колеса, не ждите, чтобы доставить машину в сервис.

2. Стук

Не обращайте внимания на стук или лязг, особенно ритмичный. Хотя это не всегда происходит от оси CV, ни одна из потенциальных причин не является хорошей, поэтому требуется немедленная проверка. В некоторых случаях вы можете заметить, что стук более выражен в обратном направлении.В конце концов, лучше всего, чтобы эксперты сразу же изучили проблему. Если вы не уверены, насколько безопасно управлять автомобилем, позвоните нам. Мы обсудим с вами проблему и поможем при необходимости.

1. Шумы "щелчка" при повороте

Хотя иногда это называют громким щелчком, а иногда описывают как хлопок, этот шум безошибочно определить, как только вы его услышите. Он проявляется, когда вы поворачиваете автомобиль, и это происходит из-за ослабленных шарниров изношенной оси CV.Как и в случае с другими симптомами, важно немедленно доставить автомобиль в сервисный центр, если вы слышите этот шум.

5 Признаки неисправного ШРУСа и стоимость замены

(Обновлено 27 мая 2020 г.)

ШРУСы - это шарниры равных угловых скоростей вашего автомобиля. Они несут ответственность за передачу мощности от трансмиссии вашего автомобиля к его колесам, практически не вызывая трения. Благодаря этому водитель может поворачивать рулевое колесо, и колеса могут плавно реагировать на его требования.

ШРУСы являются важными компонентами практически всех транспортных средств, будь то переднеприводные или полноприводные автомобили. Это означает, что неисправные ШРУСы должны вызывать беспокойство у водителя любого типа транспортного средства.

Топ-5 симптомов неисправного ШРУСа

Когда ваш ШРУС начинает выходить из строя, появятся очевидные симптомы. Ниже приведены пять наиболее распространенных признаков отказа ШРУСа.

1) Вибрация

Если есть поврежденный или изношенный ШРУС, он начнет вибрировать во время движения автомобиля.Когда вы нажимаете на педаль газа и ускоряетесь, вибрации становятся более сильными.

Если вы поедете слишком быстро, ваша способность управлять автомобилем будет ограничена, что может подвергнуть вас и других водителей опасности на дороге. Вместо того, чтобы продолжать подвергать людей риску, воспринимайте любые ранние вибрации как предупреждающий знак о том, что вам необходимо заменить ШРУС.

2) Смазка на колесе или шине

Если у вашего автомобиля есть порванный пыльник, это может привести к вытеканию из него смазки.Эта смазка будет попадать на колеса или края шин, когда ось продолжает вращаться, вызывая появление на них смазки.

3) Детонационные шумы

Одним из легко распознаваемых симптомов является стук, исходящий от ШРУСа, если он слишком изношен или поврежден. Он будет исходить либо от внутреннего шарнира на переднеприводном автомобиле, либо от внутреннего и внешнего шарниров автомобиля с задним приводом.

Если вы хотите самостоятельно выяснить, связано ли это с ШРУСом, переключите передачу на задний ход и затем нажмите на педаль газа.Попробуйте перейти от замедления автомобиля к его ускорению. По мере того как вы продолжаете это делать, шумы должны становиться громче. Если так, скорее всего, это означает, что ШРУС неисправен.

4) Громкие звуки при повороте

Если при повороте рулевого колеса слышны громкие хлопки или щелчки, это может быть связано с неисправным ШРУСом.

В зависимости от серьезности состояния шарнира может потребоваться замена всего вала в сборе в дополнение к замене ШРУСа.

5) Bouncy Ride

В нормальных условиях ваш автомобиль должен быть полностью устойчивым, если вы едете по асфальтированной дороге, которая является абсолютно ровной и не имеет неровностей или выбоин.Но если ваш автомобиль будет подпрыгивать при движении по такой ровной дороге, то виновата ваша подвеска, а возможной причиной является ваш ШРУС.

Попросите механика проверить компоненты подвески, включая ШРУС, чтобы убедиться, что это проблема. Не позволяйте этому подождать, иначе состояние на ухабистой дороге может ухудшиться.

Стоимость замены ШРУС

Если вы обнаружите, что вам необходимо заменить ШРУС, вы можете рассчитывать, что стоимость замены составит от 300 до 800 долларов.Фактическая часть ШРУС будет стоить вам всего от 90 до 200 долларов, так что на самом деле было бы дешевле, если бы вы собирались выполнить эту замену самостоятельно.

Но если у вас нет опыта работы в качестве механика, вам нужно будет нанять одного, который выполнит эту работу за вас. Их затраты на рабочую силу, вероятно, обойдутся вам примерно в 200-600 долларов. Лучшее, что вы можете сделать, - это найти доступного механика в вашем районе, который будет взимать с вас самую низкую почасовую оплату.

Что такое ШРУСы? | Солнце Дьявол Авто

Шарниры равных угловых скоростей, более известные как ШРУСы, находятся на концах приводных валов.Они необходимы для соединения приводных валов с трансмиссией и колесами. Из-за своего предназначения и расположения эти суставы легко изнашиваются со временем. Они могут даже сломаться. Чтобы убедиться, что вы понимаете их важность, полезно узнать немного больше о том, что они делают и что происходит, когда с ними что-то пойдет не так. Есть два типа ШРУСов. Кардинал, который обычно используется в тяжелых грузовиках и полноприводных автомобилях, а также ШРУСы Rzeppa, встречающиеся на большинстве автомобилей с передним приводом.

Функция

ШРУСы не только удерживают на месте приводной вал, но и передают мощность на колеса от трансмиссии. По сути, они гарантируют, что когда вы нажмете на газ, ваши колеса повернутся. Если ШРУС не работает должным образом, это может повлиять на управляемость вашего автомобиля. Часто при переключении передач вы слышите хлопок или лязг, что указывает на то, что что-то не так. Если шарнир сломается, он может остановить движение автомобиля и вызвать серьезные повреждения, что делает его важным компонентом вашего автомобиля, который необходимо поддерживать в хорошем состоянии.

Типичные проблемы

Чаще всего основная проблема ШРУСа - трещина в пыльнике, который его защищает. Этот ботинок не пропускает грязь и другой мусор, изнашивающий соединение. Когда пыльник треснул, все эти предметы могут попасть внутрь, изнашивая его и вызывая потерю смазки. Обычно проблемы с внешними суставами возникают чаще, чем с внутренними.

Рекомендуется проверять их в рамках текущего обслуживания.Если проблема обнаружена достаточно рано, иногда можно заменить только пыльник. Это может существенно сэкономить время, не говоря уже о экономии средств. Вы не можете отремонтировать плохой стык, поэтому, если стык плохой, его необходимо заменить. Замена всего сустава является трудоемким процессом, но если он поврежден, стоит сделать это сразу же после обнаружения. Если отпустить его, это может усугубить трудности с его извлечением, не говоря уже о том, что это может привести к дальнейшему повреждению.

ШРУСы вашего автомобиля - это то, что даже при нормальном функционировании проходит через многое.Они являются частью обеспечения того, чтобы ваш автомобиль продолжал двигаться по дороге. Если они в конечном итоге повредятся, их необходимо заменить. Это может потребовать некоторой работы, но если они полностью выйдут из строя, это ограничит способность вашего автомобиля двигаться, поэтому замена поврежденных шарниров того стоит.

ШРУСов | Бюджетный Авто Ремонт

Все переднеприводные автомобили, а также некоторые заднеприводные и полноприводные автомобили оснащены шарнирами CV (постоянной скорости). На переднеприводных автомобилях внутренний шарнир соединен с трансмиссией, а внешний шарнир соединен со ступицей колеса. Между двумя шарнирами и соединением двух шарниров вместе находится полуось или приводной вал, также известный как полуоси. Есть правый и левый приводные валы с внутренним и внешним ШРУСами. Эти узлы приводного вала / ШРУС передают крутящий момент от трансмиссии на колеса, тем самым поворачивая колеса. ШРУСы позволяют приводным валам плавно перемещаться вверх и вниз вместе с подвеской при вращении с постоянной скоростью.

ШРУСы

заполнены стойкой смазкой, герметизированы и защищены резиновыми башмаками.Пока эти ботинки не порваны и не вытекла смазка, ШРУСы не нуждаются в обслуживании и прослужат много лет и десятки тысяч миль. Однако, если защитный чехол треснул или порван, смазка вытечет наружу и, в конечном итоге, вызовет повреждение ШРУС из-за отсутствия смазки. Вы можете положиться на сертифицированных техников в Budget Auto Repair, которые будут проверять ваши ШРУСы и ботинки, когда ваш автомобиль находится в воздухе в нашем магазине.

Ключом к экономии денег является раннее обнаружение и профилактика.Смазка, выходящая из небольшого отверстия или трещины в башмаке CV, является признаком серьезных проблем, если ею пренебречь. Продолжение управления автомобилем с протекающим пыльником ШРУСа в конечном итоге приведет к выходу из строя самого ШРУСа. Распространенным признаком изношенного ШРУСа является щелчок или стук в передней части, особенно при поворотах. Если соединение действительно сломается, что может произойти в тяжелых случаях, ваша машина больше не будет ездить, и ее придется буксировать. Замена поврежденного или протекающего пыльника ШРУСа и повторная набивка ШРУСа свежей смазкой намного дешевле, чем замена ШРУСа или полуоси.К тому же это намного удобнее, чем ломаться. Ремонт

ШРУСов с 3-летней гарантией 36000 миль. Свяжитесь с нами для получения подробной информации

Вы знаете, что у вашего автомобиля есть колеса, которые приводятся в движение двигателем, вырабатывающим мощность. Но между двигателем и ведущими колесами существует сложная система деталей, которые преобразуют взрывную энергию внутреннего сгорания в энергию вращения, которая затем может вращать шины вашего автомобиля. Одной из самых важных частей, ближайших к колесам автомобиля, являются шарниры постоянной скорости - ШРУСы.Все переднеприводные автомобили имеют ШРУСы на обоих концах приводных валов. Многие заднеприводные и полноприводные легковые и грузовые автомобили также имеют ШРУСы. Внутренние ШРУСы соединяют приводные валы с трансмиссией, а внешние ШРУСы соединяют ведущие валы с колесами. Они необходимы для передачи крутящего момента от трансмиссии к ведущим колесам с постоянной скоростью, при этом поддерживая движение подвески автомобиля.

ШРУСы вашего автомобиля набиты специальной смазкой и плотно закрыты резиновым или пластиковым чехлом, который удерживается на месте двумя зажимами.ШРУСы обычно не нуждаются в обслуживании и могут прослужить очень долго - даже сотни тысяч миль - до тех пор, пока защищающий их пыльник CV не поврежден. Обычно проблемы с ШРУСами возникают из-за того, что пыльник треснул или был поврежден, в результате чего защитная смазка вышла наружу, а влага и грязь попали внутрь. Это может привести к ускоренному износу из-за отсутствия смазки и коррозии. Внешние башмаки CV обычно выходят из строя первыми, потому что они двигаются больше, чем внутренние. Ваш механик должен проверять все башмаки CV во время регулярных посещений для технического обслуживания, проверяя на наличие трещин, разрывов и других повреждений.

Если вы видите смазку на ботинках CV, это обычно указывает на небольшую трещину или разрыв, что является ранним признаком того, что они начали выходить из строя. Если вы продолжите ездить на автомобиле с сильно поврежденным пыльником ШРУСа, сам шарнир изнашивается и в конечном итоге выходит из строя. Если ваша машина щелкает или хлопает при повороте, это может быть признаком того, что у вас сильно изношен ШРУС. В крайних случаях ШРУС может даже разрушиться во время движения, что приведет к опасной потере управления.

Если вы заметили повреждение пыльника ШРУСа достаточно рано, обычно все, что нужно, - это заменить пыльник и снова набить его свежей смазкой, что будет намного дешевле, чем замена всего ШРУСа или приводного вала.Обычно это будет стоить несколько сотен долларов, в зависимости от того, насколько сложно это сделать на вашей машине. Однако, если сам ШРУС изношен, его придется полностью заменить на новую деталь, иногда с новым приводным валом. Это может легко стоить вдвое дороже, чем просто новый багажник CV.

Если вы заметили какие-либо признаки поврежденного пыльника или изношенного карданного шарнира, принесите его в автосервис Orozco в Лонг-Бич или Беллфлауэр сегодня для проверки. Наши сертифицированные механики ASE полностью квалифицированы, чтобы позаботиться обо всех ваших проблемах с CV!

Ищете автострахование? Попробуйте Страхование Лонг-Бич

Замена

ШРУСа | Замена оси CV

Как работает ваш мост, ШРУС и карданный вал

Компоненты оси, ШРУС и карданного вала вашего автомобиля являются неотъемлемой частью характеристик и управляемости вашего автомобиля.Карданный вал представляет собой цилиндрический элемент из стали или алюминия, который соединяет трансмиссию с задним дифференциалом. Карданный вал соединяется с трансмиссией через ШРУСы, которые отвечают за передачу крутящего момента от трансмиссии на ведущие колеса с постоянной скоростью. В переднеприводных автомобилях на передних мостах используются ШРУСы. ШРУСы позволяют оси изгибаться и изменяться, компенсируя вибрацию колес. Ось выдерживает вес транспортного средства, но при этом достаточно прочна, чтобы выдерживать силы от торможения и ускорения.Со временем и при нормальном использовании компоненты оси, ШРУС и карданного вала вашего автомобиля могут потребовать технического обслуживания или ремонта.

Признаки того, что вам нужен ремонт оси CV или пыльника

Есть признаки, на которые следует обратить внимание при определении того, когда следует запланировать осмотр передней оси, задней оси и ШРУС вашего автомобиля. Стук или щелчки - признаки того, что ШРУС нуждается в замене. ШРУСы могут выйти из строя, если смазка вытечет из поврежденного пыльника. Существуют различные факторы, определяющие, насколько быстро ось вашего автомобиля, ШРУС и карданный вал будут со временем изнашиваться.

Если вы хотите узнать больше о интервалах между ремонтами передних ведущих мостов, главных карданных валов, ШРУСов и других узлов оси, свяжитесь с нами сегодня.

Ремонт оси CV и пыльника

Ramona Tire обладает знаниями и опытом для ремонта оси и ШРУСов вашего автомобиля. Предлагаем следующие услуги для вашей оси и ШРУСов:

Осмотр оси CV

Раннее распознавание потенциальных проблем может помочь предотвратить более дорогостоящий и дорогостоящий ремонт оси CV.Проблемы с поворотом и сопротивление шин при маневрировании являются признаками проблем с осью CV. Вибрации, усиливающиеся со скоростью, и вибрация половиц также являются признаками того, что ваш мост CV следует проверить.

В то время как осмотр оси CV сосредоточен на проверке оси, наши инспекторы могут обнаружить проблемы, связанные с шарнирами CV или башмаками CV. Поскольку компоненты оси CV объединяются в один рабочий узел, проверка надлежащих условий работы для всех компонентов чрезвычайно важна для технического обслуживания оси CV.Наша проверка оси CV может помочь предотвратить капитальный ремонт или замену.

Замена оси CV

Узел моста CV со временем изнашивается из-за своей гибкости и экстремальных условий, которым подвергаются его компоненты. Если колеса вашего автомобиля или грузовика колеблются или вы чувствуете сопротивление при повороте, это может означать, что у вашей оси CV могут быть проблемы. При поиске признаков того, что вашу ось CV необходимо заменить, имейте в виду, что многие симптомы могут указывать на другие проблемы, такие как невыровненные колеса или неравномерный износ протектора.Техническое обслуживание и замена других компонентов в узле оси CV вашего автомобиля обеспечит правильную работу всей сборки. Это также поможет предотвратить замену оси CV. Вождение с поврежденной осью CV только ухудшит работу других компонентов и приведет к более дорогостоящему ремонту в будущем.

Замена багажника CV

Поскольку пыльник CV обеспечивает надлежащую смазку шарнира, любые трещины в пыльнике CV приведут к потере смазки. В результате контакт металла с металлом может быстро изнашивать ваши ШРУСы.Вы также должны отметить, что тепло и трение могут в конечном итоге ухудшить ваш багажник CV. Поскольку пыльники CV также сохраняют зону смазки в чистоте и предотвращают повреждение карданного шарнира любой грязью или мусором, замена треснувшего или порванного пыльника CV как можно скорее чрезвычайно важна. Наш визуальный осмотр определит, нужно ли заменять пыльник. Наша замена пыльника CV поможет правильно смазывать ШРУС и обеспечить надлежащую передачу движения от трансмиссии к колесам.

Замена ШРУСа

По мере того, как ШРУС теряет смазку, движущиеся металлические части изнашиваются друг о друга и со временем медленно разрушаются. Шум, вибрация и потеря ускорения на поворотах - все это признаки того, что ШРУС может потребовать замены. Если вы испытываете симптомы изношенного или поврежденного ШРУСа, а шарнир не будет своевременно заменен, незначительная проблема нанесет дополнительный ущерб вашему автомобилю и приведет к более дорогостоящему ремонту в будущем.

Балансировка приводного вала

Помимо ремонта оси CV и шарниров, Ramona Tire также ремонтирует карданные валы.Для правильной балансировки карданного вала крутящий момент, исходящий от двигателя и трансмиссии, должен быть равен скорости вращения вала. Балансировка карданного вала обеспечит плавную работу трансмиссии и поможет предотвратить опасные и разрушительные последствия несбалансированного карданного вала.

Ramona Tire предлагает ремонт мостов CV во всех 17 точках Внутренней Империи. Не откладывайте ремонт моста CV, в конечном итоге это может стоить вам больше денег.

С гордостью обслуживает следующие местоположения:

Ремонт осей и ШРУСов

УСЛУГИ ПО РЕМОНТУ ДВИГАТЕЛЯ

ШРУСы

(шарниры равных угловых скоростей) представляют собой гибкие шарниры, которые равномерно передают мощность от трансмиссии или дифференциала транспортного средства на полуоси CV и на колеса.Есть несколько сложных деталей, которые заставляют работать ШРУС, но две наиболее важные части - и части, которые, скорее всего, нуждаются в обслуживании, - это сепаратор и подшипники, которые придают сочленению его гибкость, и пыльник CV, который защищает подшипники.

Шарниры равных угловых скоростей являются особенными - и особенно важны для переднеприводных и полноприводных автомобилей - из-за гибкости, которую их конструкция на шарикоподшипниках придает ведущим мостам автомобиля. Поскольку ШРУСы оснащены роликоподшипниками, они могут непрерывно передавать постоянную скорость от коробки передач или дифференциала на полуоси CV.ШРУСы даже передают мощность, поглощая движение вверх и вниз, которое естественным образом происходит с компонентами подвески и шинами, катящимися по ухабистой дороге с мусором, а также с левым и правым движением переднего привода и рулевого управления с полным приводом.

Переднеприводные автомобили имеют две оси CV спереди, автомобили с задним приводом с независимой задней подвеской имеют две оси CV в задней части, а автомобили с полным приводом имеют четыре оси CV, соединенных с ведущими колесами. Мосты CV всегда соединены с трансмиссией и / или дифференциалом, передавая мощность на ведущие колеса.

Поскольку работающие оси CV и шарниры CV обеспечивают непрерывную передачу мощности на ведущие колеса, корродированный, заблокированный или иным образом неисправный шарнир CV часто приводит к потере передачи мощности и отказу оси CV.

СИМПТОМЫ ВАШИ ШРУСЫ МОГУТ БЫТЬ ЗАМЕНЕНЫ

Если во время вождения автомобиля вы испытываете какие-либо из следующих симптомов, возможно, пришло время заменить ШРУСы:

  • Неестественные гудящие или грохочущие звуки, исходящие от вашего автомобиля при ускорении или замедлении при нагрузке на двигатель
  • Щелкающий звук, возникающий при движении на поворотах
  • Щелчок при резком развороте
  • Заметная вибрация в кабине автомобиля, особенно при разгоне
  • Запах гари (это может быть вызвано утечкой смазки из ШРУСа в выхлопную или тормозную системы)
  • Видно сломанный, смещенный или потрескавшийся пыльник ШРУСа (вы сможете увидеть это, просто заглянув под автомобиль или на ШРУС с фонариком)

КАК ЧАСТО ОБСЛУЖИВАТЬ СОЕДИНЕНИЯ CV?

ШРУСы являются важным компонентом, который поддерживает движение колес вашего автомобиля, а вас - на дороге.По этой причине мы настоятельно рекомендуем проводить осмотр трансмиссии на ШРУСе и компонентах ШРУСа в качестве регулярной части регулярного технического обслуживания вашего автомобиля. Относительно легко визуально осмотреть свой собственный багажник резюме дома; просто осмотрите ботинок снаружи, чтобы убедиться, что он герметичен и не поврежден.

Другой вариант - принести свой автомобиль в местный магазин Hibdon Tyres Plus для регулярных проверок технического обслуживания рулевого управления и подвески. Во время этих проверок наши техники осмотрят ШРУСы и башмаки вашего автомобиля, а также полуоси CV, карданные шарниры и 10 других важных компонентов рулевого управления и подвески.

Если вы испытываете неестественную вибрацию, лязг, щелчки или какие-либо другие симптомы, описанные выше, мы настоятельно рекомендуем как можно скорее доставить ваш автомобиль в сервисный центр, поскольку эти индикаторы являются хорошим признаком того, что ваши ШРУСы уже могут быть повреждены и выход к неудаче.

Чтобы получить дополнительную информацию о ШРУСах или записаться на прием для проверки трансмиссии, обратитесь в ближайший магазин Hibdon Tyres Plus сегодня.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
