Указатель уровня топлива. Принцип действия

Указатель уровня топлива электромагнитного принципа действия состоит из приемника, расположенного в комбинации приборов, и датчика (бензореостата) БМ134-А, установленного в верхней части топливного бака. Устройство и схема указателя уровня топлива показаны на рисунке.

Датчик указателя представляет собой реостат 3, один конец обмотки которого соединен с массой, а другой — с обмотками катушек указателя. По обмотке реостата скользит подвижный контакт 4 (щетка), который укреплен на оси рычага поплавка 5, плавающего на поверхности топлива.

Приемник состоит из двух катушек 7 и 10, расположенных под углом 90° одна к другой. В точке пересечения геометрических осей катушек установлен на оси железный якорь 8 со стрелкой 11. Обмотка левой катушки включена последовательно в цепь батарея — реостат, а обмотка правой катушки — параллельно реостату. Направление витков обмоток выполнено так, что одноименные полюсы обеих катушек расположены соответственно вверху и внизу.

Приемник указателя уровня топлива имеет шкалу с ценой деления, равной V4 емкости топливного бака. На шкале нанесены обозначения: 0 (бак пустой), 0,5 (половина емкости бака) и буква П (бак полный).

Схема указателя уровня топлива

Рис. Схема указателя уровня топлива Москвич-408:
1 — аккумуляторная батарея; 2 — датчик; 3 — реостат; 4 — подвижный контакт; 5 — поплавок; 6 — приемник указателя уровня бензина; 7 — правая катушка; 8 — якорь; 9 — противовес; 10 — левая катушка; 11 — стрелка; 12 — замок зажигания

Принцип действия указателя уровня топлива

Указатель уровня топлива работает следующим образом.

Когда бак пустой, поплавок опущен вниз, а щетка реостата находится в крайнем левом положении (сопротивление реостата равно нулю). В этом случае ток по обмотке правой катушки почти не идет, так как щеткой реостата катушка соединена с массой; поэтому почти весь ток проходит через обмотку левой катушки, вследствие чего якорь под действием магнитного поля поворачивается в сторону левой катушки, и стрелка указателя становится против цифры 0 шкалы прибора.

Когда бак полный, поплавок занимает крайнее верхнее положение, и щетка включает все сопротивление реостата. Ток проходит через обмотку правой катушки, создает магнитное поле, под действием которого якорек поворачивается, и стрелка указателя становится против буквы П.

При частичном заполнении бака топливом в цепь включается часть сопротивления реостата, и ток при этом одновременно поступает в обмотки обеих катушек. В этом случае положение якорька, а следовательно, и стрелки указателя определяется совместным действием магнитных полей обеих катушек.

В зависимости от соотношения магнитных полей катушек и определяемого уровнем топлива в баке, стрелка указателя занимает промежуточные положения между делениями 0 и П шкалы прибора. Указатель работает только при включенном зажигании. При выключенном зажигании стрелка прибора стоит на нуле. Указатель служит для приблизительного контроля расхода топлива и не пригоден для определения точного расхода, так как точность его показаний недостаточна.

Чтобы не перегорела обмотка реостата при ремонте электропроводки или при смене приборов, нельзя допускать замыкания клемм приемника и перепутывания концов проводов, присоединенных к клеммам.

Исправный и правильно отрегулированный прибор при напряжении 12,5 в и температуре 20° С обеспечивает точность показаний в точках шкалы 1/4 и 1/2 примерно 7% от емкости бака, а в точке П (полный) — примерно 10%. При этом смещение стрелки от оси деления шкалы на ширину стрелки принимается за погрешность, равную 7%. В остальных точках шкалы точность показаний прибора не нормируется. При изменении напряжения в цепи прибора, а также при изменении температуры окружающей среды погрешность прибора может несколько увеличиться.

ustroistvo-avtomobilya.ru

Датчик уровня топлива - как он работает

Доброго времени суток, дорогие наши читатели. В сегодняшней статье мы расскажем про такое полезное устройство как датчик уровня топлива, низкие показатели которого определенно расстраивают каждого водителя.

Еще бы! Когда заканчивается бензин (или другое топливо), выбор у владельца транспортного средства невелик: либо снова заправлять машину, а сегодня это недешевое удовольствие, либо начинать вести активный образ жизни и ходить пешком.

Конечно, в основном все всегда выбирают первый вариант, но, наверное, не стоит доводить себя до ситуаций, когда решение приходится принимать немедленно. В этом и призван помогать датчик уровня топлива.

Функциональные особенности устройства

Датчик уровня топлива (ДУТ) — устройство предназначенное для измерения и контроля горюче-смазочных материалов (бензин, дизельное топливо, масло) на транспортных средствах и соответствующих складах. Рассматривать его функции в условиях складской работы не будем и сосредоточим свое внимание на автомобилях, где он применяется для обозначения уровня топлива, конвертации уровня в объем,передачи полученного значения по аналоговому или цифровому пути.

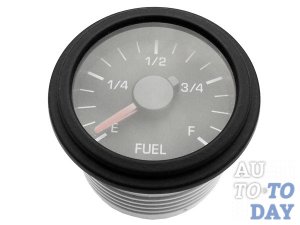

Устройство может использоваться как дополнение к приборам отображения или контроллерами, с возможностью программирования, имеющие характеристики входных электрических сигналов, соответствующие его техническим требованиям.

Главным предназначением датчика уровня топлива транспортных средств является измерение объема и уровня топлива в баках, чаще всего бензобаках (за исключением дизельных и газовых автомобилей). Состоит такое устройство из металлического стержня, устанавливаемого в емкость с топливом (бак), через штатное отверстие, либо же специально сделанное отверстие, подходящее по диаметру. Подключается датчик к мониторинговой системе машины, на которую и передается нужная информация.

Чаще всего, они представляют собой высокоточные устройства универсального типа, что дает возможность их использования не только на автомобилях, но и на другой технике и даже стационарных объектах (складах, заводах). Данное устройство «сотрудничает» с указателем уровня топлива, который размещен на приборной панели.

В наше время существует несколько вариантов датчиков уровня топлива (электронные, цифровые, поплавковые, ультразвуковые, универсальные), но все они преследуют одну общую цель — правильно определить расход содержимого бака, что бы каждый водитель смог контролировать свои затраты на горючее. Кроме того, устройство позволит Вам следить за объемом слива (особо полезная функция для руководителей предприятий, служб такси и других организаций, где сотрудники могут сливать казенный бензин) и заправок топлива (где, когда и в каком количестве производились).

Что бы иметь возможность более детально контролировать уровень топлива следует установить на транспортное средство соответствующий прибор с повышенной чувствительностью и минимальной погрешностью, что обеспечит максимально точные показатели.

Принцип работы датчика

Поместить датчик уровня топлива можно в любой автомобильный бак, в том числе и с дизельной системой. Выводится показания будут на приборную панель транспортного средства, где для этих целей предусмотрен специальный указатель.

Современные баки имеют самую различную форму и конструкцию, на что обязательно стоит обращать внимание, так как этот факт влияет на количество горючего. Помещенный в бак датчик, не сразу начинает подавать правильные сигналы о его наполнении, так как некоторое время отображает наполнение всего бака и лишь потом цифры опускаються до верного уровня. Правда, если верить статистике, ни одно такое устройство не предоставляет абсолютно точных показаний.

Принцип работы датчика базируется на соответствии значении уровня топлива определенному сигналу, в зависимости от которого различают устройства с цифровым и аналоговым сигналом. Аналоговые датчики имеют высокий процент недостоверности, из-за чего сейчас уже практически не используются. Цифровой датчик «переводит» аналоговый сигнал в «цифру», а затем корректирует и выравнивает погрешности в измерениях, вызванные неравномерностью уровня топлива и геометрии бака. Именно этот вид устройств обеспечивает наиболее точные показатели, а погрешности могут присутствовать лишь на этапе физического измерения уровня топлива.

Современные транспортные средства, в основном, используют в качестве датчика уровня топлива потенциометрический датчик перемещения. Его достоинства выражены в простоте, надежности и низкой стоимости. Среди недостатков выделяют подвижность контактов, из-за чего, он в большей степени подвержен износу и окислению.

Существует два вида потенциометрических датчиков, применяемых сегодня в автомобилях:

рычажные и трубчатые. И тот и другой вид оснащен поплавком, который всегда находится на поверхности топлива. Изготавливают такой элемент из пенопласта, тонкого, легкого металла или полой пластмассы. Конечно же каждый из видов имеет свои особенности.

Так, в рычажном датчике поплавок соединяется с подвижным контактом потенциометра (устройство, создающее сопротивление току) благодаря металлическому рычагу и может применяться как отдельно, так и входить в состав блока подачи топлива. Из-за своей конструкции, датчики данного типа универсальны и могут использоваться в любых топливных баках.

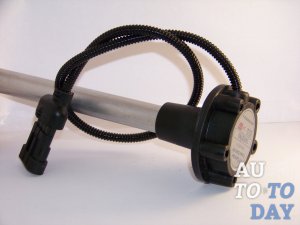

Трубчатый датчик состоит из трубки в которой поплавок перемещается по направляющей, а параллельно ей располагаются провода сопротивлений с замыкающимися на поплавке контактными кольцами. Главным преимуществом датчика данного типа выступает его устойчивость к перепадам уровня топлива при поворотах, подъемах и спусках автомобиля. Отрицательным моментом является наличие ограничений в использовании, из-за геометрических параметров топливного бака.

Описанные виды датчиков уровня топлива относятся к контактным типам, который совершенно не практичный в условиях применения новых видов топлива: этанола, метанола и биодизеля. Все дело в их агрессивном влиянии на поверхность устройства, из-за чего она быстро изнашивается. В таких случаях рекомендуют использовать бесконтактные датчики уровня топлива, такие как неактивный магнитный датчик положения, чувствительный элемент которого герметично закрыт и не контактирует с топливом.

Уровень топлива вычисляется с помощью традиционного поплавка, соединенным рычагом с постоянным магнитом, который перемещается по сектору с закрепленными металлическими пластинами разной длины. Создаваемое магнитное поле формирует определенный электрический сигнал, соответствующий разному виду топлива.

Возможные неполадки прибора

Датчик уровня топлива, как и любая другая деталь автомобиля периодически выходит из строя и требует проведения ремонтных работ. Сейчас мы опишем наиболее частые причины этого явления. Если показания датчика все время меняются («скачут») причиной этого может быть износ контактных дорожек на плате, которые со временем стираются из-за постоянного перемещения по ним бегунка прибора. В случае не большой стертой площади, можно попробовать так загнуть бегунок, что бы он стал выше стертого места, но если площадь износа большая, то решить проблему удастся только заменив датчик.

Иногда, при полном баке, стрелка указателя возвращается к нулевому показателю. Возможной причиной этого является неправильное размещение ограничителя хода поплавка.

При включенном зажигании и работающем моторе, стрелка указателя остается неподвижной. Чаще всего причина кроется в перегорании предохранителя, неисправности приемника указателя (датчика), повреждении соединительных проводов или окислении их наконечников.

Если стрелка уровня топлива часто падает к нулевому значению, а в процессе этого еще и дергается, то стоит проверить токосъемник, возможно, он слабо касается резистора датчика, или же оборвалась обмотка резистора.

Также, может совсем перестать работать лампочка предупреждения о минимальном количестве топлива в баке, или работать с перебоями. В этом случае, скорее всего дело в резисторе и вполне возможно его придется заменить.

Самой распространенной проблемой потенциометрических датчиков является быстрый его износ и окисление дорожек, что и определяет появление вышеописанных проблем.

Ремонт датчика уровня топлива своими руками

Мы уже назвали возможные причины поломок датчика уровня горючего, теперь рассмотрим способы борьбы с ними.

И так, что делать если индикатор уровня топлива завышает (занижает) реальное количество горючего в баке? Прежде всего стоит попробовать отрегулировать датчик. Сделать это можно двумя основными способами:

передвинуть штифт поплавка в крайние положения, при чем стрелка на индикаторе также должна попадать в эти положения ( 0 — пустой и 1 — полный). Если же стрелка при крайнем положении не хочет устанавливаться на «0» или «1», загните штифт, оставляя его подвижным и отрегулируйте;

нужно разобрать приборную панель и добравшись через нее к датчику, снять стрелку присоединив провода обратно к прибору. После этого заведите автомобиль и дайте ему поработать примерно 10 минут, а затем следует выставить ось указателя в положение «1» и снова подсоединить указательную стрелку.

Если датчик зависает на нулевом показателе, следует разобрать приборную панель и найти контактные провода идущие к устройству. Все гайки необходимо открутить и зачистить наждачкой, стерев там самым возможное окисление, а затем установить их на прежние места, при этом плотно закрутив. Точно также следует поступить со всеми массами на кузове (уделив особое внимание массе под ручником).

Выяснить в чем именно проблема: в самом датчике или в индикаторе, поможет специальный прибор — мультиметр. С его помощью проводится диагностика индикатора: при полном баке приблизительное значение сопротивления должно составить около 7 Ом (возможно немного меньше), если заполнена половина — сопротивление будет колебаться от 108 до 128 Ом; а при полном отсутствии топлива мультиметр покажет значение в 315-345 Ом.

Что бы проверить датчик отсоедините провода идущие на него и подключите сопротивление в 330 Ом, затем добавьте в цепь резистор 10 Ом; запустите двигатель и можно приступать к измерению сопротивления на резисторе с помощью ползунка (стрелка при этом плавает от значение «пустой» до значения «полный»).

Прежде, чем приступить к ремонту или замене вышедшей из строя детали датчика, необходимо точно знать где он находится и как его отремонтировать в случае низкого уровня давления. А размещен он в нижней части бензобака, поэтому для проведения демонтажа придется поднять автомобиль домкратом (либо воспользоваться смотровой ямой) и отсоединить контакты. После снятия датчика, в первую очередь следует обратить внимание на состояние дорожек, ведь именно они зачастую первыми стираются под воздействием бегунка.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Как проверить датчик уровня топлива

Когда не работает датчик топлива, то водитель не сможет рассчитать на сколько ему хватит того топлива что находится в баке. Плюс стрелка, которая показывает пустой бак, несомненно нервирует. В зависимости от типа датчика уровня топлива (ДУТ) чаще всего причинами могут быть истирание резистивных элементов, повреждение поплавка на рабочем рычаге либо проблемы с проводкой. Однако есть и другие, о которых также стоит знать. Зачастую проверку и элементарный ремонт датчика можно провести в гаражных условиях. А вот для диагностики электронных ДУТ придется обращаться за помощью в автосервис.

Содержание:

Где находится датчик уровня топлива

Чтобы понять почему датчик топлива показывает неправильно либо не работает вовсе, необходимо узнать где он стоит. Правда тут особого секрета нет, ведь естественно он находится непосредственно в топливном баке. Единственная разница, которая может быть это вариант его исполнения. В зависимости от конструкции он может быть встроен в топливный модуль, который представляет собой единое устройство, состоящее из датчика топлива, обратного клапана, топливного насоса и фильтра (у инжекторных двигателей), либо устанавливаться отдельно посередине/сбоку бензобака отдельно или же вкручивается отдельным устройством в бак если это дизельный автомобиль.

Типы датчиков уровня топлива

В автомобилях может использоваться один из трех основных типов датчиков уровня топлива. А именно:

  • Рычажный. Относится к типу поплавковых датчиков. Это самый старый и простой тип данного устройства. Состоит из потенциометра (реостата — переменного резистора), рычага, и подвешенного на него поплавка. Преимущество поплавкового датчика — простота и надежность конструкции, а также низкая цена. Недостаток — большая погрешность прибора. Кроме этого, во время езды машины по неровной дороге зачастую стрелка прибора на панели колеблется, отражая тем самым движение топлива в баке.
  • Трубчатый. Также является поплавковым. Конструкция состоит из полой трубки, поплавка, направляющей стойки, сигнального провода (или проводов) а также контактной группы. Обеспечивает достаточно высокую точность показания уровня топлива, поскольку поплавок находится в ограниченном пространстве (внутри полой трубки). Достаточно распространенная модель датчика уровня топлива.
  • Электронный. Это самый новый тип датчика, устанавливаемый на современные автомобили, имеет собственный блок управления. Его другое название — бесконтактный, что обусловлено принципом действия. Так, рабочий рычаг непосредственно находится на поверхности топлива, а считывающее устройство соединено с ним посредством магнитного поля. Погрешность у таких приборов минимальна и не превышает 1%, а зачастую гораздо меньше.

Обратите внимание, что даже современные датчики зависимы от качества контактов на разъемах (в частности, условий эксплуатации и обслуживания). Поэтому выйти из строя может любой из перечисленных типов ДУТ.

Принцип работы датчика уровня топлива

В зависимости от принципа работы датчиков будут немного отличаться и неисправности которые могут с ними возникать. Рассмотрим схему работы датчика уровня топлива каждого из видов.

Поплавковый рычажный ДУТ

Принцип работы датчика уровня поплавкового типа основан на использовании реостата. К его центральной части прикреплен рычажок, на конце которого располагается поплавок. В зависимости от уровня топлива в баке поплавок будет перемещаться передвигая соответственно, и рычажок реостата по контактной дорожке. Во время такого движения будет изменяться сопротивление, что фиксируется электросистемой автомобиля. Соответственно, стрелка на приборной панели будет перемещаться в соответствии с указанным сопротивлением на реостате. К слову, при определенном положении поплавка, а значит, и значении сопротивления на реостате будет загораться контрольная лампа на приборной панели, указывающая на то, что в баке осталось мало топлива и необходима дозаправка.

Для наглядности рассмотрим работу датчика уровня топлива на примере автомобилей ВАЗ-2108/ВАЗ-2109, ВАЗ-21099. У них в конструкции могут использоваться два датчика — для высокой и низкой приборной панели. Конструкционно они похожи, однако имеют различное рабочее сопротивление. В частности, для датчика высокой панели значение сопротивления от 238 до 262 Ом означает, что топливный бак пуст. При сопротивлении 59…71 Ом стрелка топливного прибора находится приблизительно посередине (соответственно, и бак значит наполовину наполнен). Если же сопротивление находится в пределах 17…23 Ома, то это означает, что бак машины залит полностью.

Что касается датчика для низкой панели, то тут ситуация аналогичная. Так, при сопротивлении 285…335 Ом стрелка указывает на пустой бак. При 100…135 Ом стрелка будет соответствовать половине, а при значении 7…25 Ом — в конце шкалы, указывать, на полностью заправленный бак.

Указанные сопротивления важны в контексте проверки датчика, поскольку при выходе его из строя первое, что нужно сделать — выполнить проверку внутреннего сопротивления датчика с помощью электронного мультиметра.

Обратите внимание, что указанные значения сопротивлений актуальных лишь для перечисленных моделей ВАЗ. Для других же машин соответствующие значения необходимо искать дополнительно в прилагаемой к ним технической документации (мануалу). Однако даже эти показатели можно использовать как ориентир!

Трубчатый ДУТ

Конструкция датчика основывается на корпусе с направляющей стойкой (собственно, трубка), на другом конце которого расположен провод с контактной группой (фишкой). Также в конструкции есть поплавок с контактными кольцами, расположенный внутри полой трубки. Фланец корпуса крепится с помощью крепежных болтов на верхней стенке топливного бака. К слову, это является недостатком подобного типа датчиков и накладывает ограничение на его использование. В частности, датчики трубчатого типа можно устанавливать лишь на баки, высота которых достаточно велика.

Алгоритм работы трубчатого датчика уровня топлива следующий:

  • На трубке, которая касается дна, в нижней ее части, есть отверстие (или два), через которое топливо поступает во внутрь.
  • Расположенный внутри трубки поплавок имеет контактные кольца и при движении по трубке с изменением уровня топлива в баке изменяется и сопротивление. Измерение сопротивления происходит по одному или двум контактных проводах расположенных вдоль направляющей трубки.
  • Движение поплавка на поверхности топлива естественным образом меняет значение электрического сопротивления на контактном проводе при подаче на него питания.
  • В момент, когда поплавок находится в верхнем положении (бак полностью заполнен) задействуется небольшой отрезок контактного провода, соответственно, значение сопротивления минимально. В момент же, когда бак пустой — поплавок находится в нижней крайней точке, соответственно, длина сигнального провода максимальна, что соответствует и максимальному электрическому сопротивлению.

Сопротивление датчика уровня топлива будет отличаться у различных машин, поэтому при измерении нужно пользоваться технической документацией.

Электронный ДУТ

Электронные датчики уровня топлива устанавливают на автомобили, где используется качественный бензин и дизельное топливо, произведенный на биологической основе. Это обеспечивает не только очень точные показания датчика, но и позволяет «не прикасаться» исполнительному механизму непосредственно к топливу. Однако особенностью использования таких датчиков является то, что он не обеспечивает плавности в наблюдении за уровнем топлива (с небольшими шагами). В основе конструкции бесконтактных ДУТ лежит неактивный магнитный датчик. Схема датчика уровня топлива по которой он работает следующая:

  • Основная часть датчика находится в герметичном корпусе. С топливом соприкасается лишь магнитный датчик (MAPPS) и его рычаг.
  • Движение поплавка с магнитом происходит по сектору, определенному металлическими пластинами разной длины. Сигнал, соответствующий определенному уровню топлива в баке формируется зависимо от положения магнита на отдельной пластине.

Указатель уровня топлива в данном случае формируется по дискретному методу поскольку амплитуда сигнала обратной связи будет меняться от отрезка к отрезку который проходит магнит. В зависимости от модели конкретного датчика значение амплитуды сигнала и прочая техническая информация, отличается. Погрешность работы такой системы не превышает 0,5%…1% но и стоимость значительно выше обычной контактной системы, поэтому устанавливаются данные ДУТ лишь на машины бизнес и премиум класса.

Неисправности датчика уровня топлива

Внешне неисправности датчика уровня топлива проявляются одной из следующих ситуаций:

  • стрелка на приборе постоянно находится в движении, дергается, прыгает в крайние положения;
  • при полном топливном баке стрелка показывает его частичную заправку либо же вообще что он пуст;
  • при включенном зажигании стрелка на приборе находится на нулевой отметке при условии, что топливо в баке гарантированно есть;

Если у вас появились подобные проблемы значит не работает датчик уровня топлива, а вот если движение стрелки не упало в ноль, а лампа сигнала минимального остатка не загорелась либо напротив горит и при наполненном баке, то это свидетельствует о неисправностях самой приборной панели.

На автомобилях управляемых ЭБУ о наличии проблем с ДУТ можно узнать по зафиксированным в ОЗУ блока кодов ошибок для этого достаточно подключить диагностический сканер для считывании памяти и проверки параметров датчиков различных систем.

Ошибки датчика уровня топлива

Номера основных ошибок что соответствуют неисправностям датчика уровня топлива:

  • P0460 — «Неисправность электрической цепи ДУТ». На практике это означает повреждение либо обрыв питающего и/или сигнального провода. Часто это банально ухудшение контактов из-за их окисления.
  • P0461 — «Выход уровня сигнала за допустимые пределы». Ошибка формируется в случае, если сигнал от датчика уровня топлива слишком слабый или слишком сильный. Это может сопровождаться также перебоями в подаче топлива в двигатель, и как следствие, снижение его мощности вплоть до полной остановки.
  • P0462 — «Низкий уровень сигнала в цепи ДУТ». Обычно ошибка формируется в результате коррозии контактов, обрыва цепи заземления, короткого замыкания в цепи, повреждения топливного бака (утечка топлива).
  • P0463 — «Высокий уровень сигнала в цепи ДУТ». Как правило, ошибка формируется в результате повреждения или самого датчика уровня топлива или его поплавка. Известны случаи, когда она возникала по причине того, что ржавел топливный бак.
  • P0464 — «Ненадежный контакт в цепи ДУТ». Ошибка формируется в результате повреждения изоляции на проводке, окисление контактов, перебои в передаче сигнала от датчика на электронный блок управления.

Причины неисправности

Причинами, почему не работает датчик уровня топлива либо он неправильно показывает, становятся такие неисправности:

  • Поплавок потерял герметичность. Подобная ситуация актуальна, когда в качестве поплавка используется шарик из хрупкой пластмассы, которая может растрескаться в результате механического воздействия либо в результате эксплуатации авто при сильных морозах. В этом случае поплавок будет находиться внутри жидкости или, что чаще, попросту утонет и ляжет на дно. Результатом будет постоянные показания прибора, что в баке нет топлива. Ремонтные меры предусматривают замену поплавка либо же всего узла целиком. Еще редкий вариант заключается в том, что поплавок может попросту отсоединиться от рычага, на котором он закреплен и «уйти в самостоятельное плавание».
  • Деформация рычага, на котором держится поплавок. В результате этого поплавок может терять подвижность либо отражать не корректную информацию. Часто такая ситуация происходит при неаккуратном извлечении топливного модуля с бака, но иногда даже и как результат длительной эксплуатации машины на дорогах с неровным покрытием, то есть, при постоянных вибрациях при езде. Можно попытаться придать рычагу изначальную форму, однако чаще всего соответствующий рычаг просто меняют на новый.
  • Повреждение корпуса датчика. В результате этого может измениться показания резистивных элементов либо повреждение рычага, снимающего соответствующие показания. В данном случае причиной, почему датчик не правильно показывает уровень топлива — это использование некачественного бензина либо ударные механические нагрузки на деталь.
  • Выход из строя резистивных элементов. Это достаточно частая причина, почему датчик уровня топлива не работает. Элементы на реостате выходят из строя по естественным причинам, то есть, в результате стирания при длительной эксплуатации. Возможен вариант, когда износ частичный, например, посередине. В этом случае стрелка прибора будет дергаться. Также возможно, что между скользящим элементом и резистивной дорожкой пропал контакт вследствие повреждения либо износа резистивного напыления либо ослабления прижима лапки бегунка. При такой неисправности стрелка будет лежать на нуле.
  • Отсутствие электрического контакта на определенном участке цепи. Как правило, на контактах, которые окисляются либо влагой, либо топливом. Могут быть повреждены провода, их изоляция, обрыв. Также иногда возникают проблемы с электрическими разъемами.
  • Сигнальный провод «коротит» на «массу». В этом случае значение его сопротивления будет искажаться и стремиться к нулю. При такой неисправности датчик уровня неправильно показывает уровень передавая информацию, что бак полностью залит.
  • Перегорание предохранителя, отвечающего за работу датчика уровня топлива. Номер предохранителя необходимо смотреть в электрической схеме конкретного автомобиля.
  • Нарушение крепления датчика на корпусе топливного бака. Например, с перекосом. Как правило, в такой ситуации запах топлива распространяется наружу, в частности, в салоне будет слышен запах бензина.
  • Встречаются случаи, когда у резистивной платы, по которой движется бегунок, попросту отваливается крепежная пайка.
  • У трубчатых датчиков уровня топлива может быть оборван сигнальный провод. В этом случае стрелка будет постоянно показывать пустой бак.
  • Также трубчатым датчикам свойственен налет, который может образоваться на направляющей стойке. Это естественным образом приведет к затруднению (и даже невозможности) движения поплавка. Налет обычно образуется в результате использования некачественного топлива (с большим количеством парафина, газолина вместо бензина). В этом случае стрелка прибора замрет в одном положении, причем не обязательно в одном из крайних.
  • У бесконтактных датчиков может быть поврежден магнитный датчик и/или его проводка. На некоторых из них устанавливается специальная контрольная и управляющая плата. Проблема может быть и с ней. В этом случае обычно датчик полностью выходит из строя, то есть, не показывает уровень топлива вообще.

Чаще всего проблемы возникают с поплавками либо с резистивными элементами, которые со временем истираются и перестают передавать корректные данные. Но заметьте, что когда уровень топлива не показывается, то не всегда виноват именно датчик. Часто не работает стрелка, и тут виноват уже прибор на панели, который, по сути, является потенциоментром. Поэтому если датчик топливо неправильно показывает, то нужно его снять и проверить мультиметром и произвести визуальную дефектовку.

Как проверить датчик уровня топлива

Первое, что нужно сделать при проверке любого датчика уровня топлива — проверить приходит ли к нему питание через предохранитель. В случае, если конструкция автомобиля не предполагает открытый доступ к датчику, в таком случае нужно воспользоваться электросхемой автомобиля и подключиться к соответствующим выводам на колодках. Для этого нужно будет использовать кусочки проводов. Если же доступ есть (обычно через багажник или под задним сидением), то необходимо отключить фишку от датчика и далее воспользоваться электронным мультиметром для проверки либо контролькой.

Чтобы понять к каким контактам нужно подключатся используйте схему электропроводки, если же дело с обычным резистивным датчиком уровня инжекторного авто, то в качестве ориентира можно смотреть на сечение проводов подходящих к колодке — на бензонасос провода всегда толще, чем на датчик. В общих чертах алгоритм проверки будет следующим:

  • Одним щупом тестера прикоснуться к плюсовому выводу на фишке, а другим — к минусовому либо корпусу автомобиля (желательно выбирать место, где лакокрасочного покрытия или нет совсем или оно минимально).
  • Если питание приходит — мультиметр покажет +12 Вольт (в стандартных легковых автомобилях).

Если питания нет — для начала нужно проверить целостность предохранителя, а потом целостность проводов плюса и минуса. Когда же питание есть, но датчик топлива показывает некорректные данные, необходимо продолжать проверку и убедиться, в чем дело — в датчике или проводке.

Проверка датчика уровня топлива по универсальному методу

После проверки, приходит ли питание от предохранителя на датчик топлива, необходимо проверить как работу самого датчика, так и сигналы, отходящие от него на потенциометр на приборной панели, то есть, прибор уровня топлива.

Между датчиком топлива и потенциометром, используемых в машинах с карбюраторным двигателем, имеет три провода. Один из которых — «масса», второй — сигнальный провод сопротивления, идущий к прибору, и третий — сигнальный к контрольной лампе критического уровня топлива!

Между датчиками и потенциометрами у инжекторных моторов проводов четыре. Первый — «масса», второй — питание на бензонасос, третий — сигнальный, четвертый — на сигнальную лампу. Между электронными датчиками и прибором также имеют три провода. Первые два — это питание и «масса», а третий — сигнальный, идущий к блоку управления, который укажет количество топлива на цифровом табло приборной панели.

Проверку поплавкового или трубчатого датчика уровня топлива имеет смысл начать с универсального метода. Он выполняется в двух вариантах — когда стрелка постоянно находится в начале шкалы и когда стрелка находится постоянно в конце шкалы. Начнем с первого. Для этого необходимо:

  • Обеспечить доступ к контактной группе датчика на топливном баке.
  • Включить зажигание.
  • Разорвать цепь сигнального провода (используя дополнительные провода).
  • Наблюдать за поведением указателя уровня на панели приборов.

В случае, когда после этого стрелка на приборе сместилась в конец шкалы — датчик уровня топлива неисправен. Если же стрелка осталась на месте — требуется проверить целостность сигнального провода, то есть, «прозвонить» его.

Если стрелка постоянно находится в конце шкалы, то проверка датчика выполняется по следующему алгоритму:

  • Обеспечить доступ к контактной группе датчика над бензобаком.
  • Включить зажигание.
  • Конец сигнального провода, идущего на приборку, поочередно замкнуть сначала на контакт датчика, а потом на кузов («массу»).
  • В случае, если стрелка прибора при этом осталась на нулевой отметке в обоих случаях, то это значит, что, скорее всего, оборвался сигнальный провод, соединяющий датчик с прибором. Следовательно, его нужно прозвонить.
  • Если стрелка отклоняется в противоположную сторону в случае замыкания провода на кузов — значит, отсутствует контакт датчика с «массой».
  • Если же стрелка смещается в обоих случаях — значит, датчик неисправен и требуется дальнейшая диагностика.

Для более точной диагностики датчик уровня топлива лучше проверять его в снятом состоянии.

В процессе демонтажа следите за тем, чтобы мусор с крышки или ободка уплотнителя не попал в топливный бак. Поэтому перед демонтажом желательно протереть ветошью пыль и грязь на крышке топливного модуля.

Как проверить рычажный датчик уровня топлива мультиметром

Конкретный пример как проверить рычажный датчик уровня топлива поплавкового типа в снятом состоянии рассмотрим на основе автомобилей ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099. Алгоритм проверки будет следующим:

  • Включаем мультиметр в режим измерения сопротивления.
  • Подключаем к выводам датчика щупы и двигаем резистивным рычагом по дорожке. Сопротивления при различных режимах должно постепенно изменяться.
  • Так, если поправок висит внизу под собственным весом (соответствует пустому баку), то сопротивление на датчике должно быть в пределах 238…262 или 285…335 Ом в зависимости от того, какой используется датчик. Если поднять поплавок вниз, то сопротивление должно снизится до 17…23 либо 7…25 Ом. На практике указанные значения могут НЕЗНАЧИТЕЛЬНО отличаться. Если показания отличаются значительно, не меняются или же меняются скачкообразно в процессе движения поплавка — скорее всего, датчик неисправен.

Кроме измерения датчика уровня топлива мультиметром также нужно выполнить его визуальную проверку. В частности, проверить работоспособность нужно, убедившись, что провода и разъемы не имеют механических повреждений. Также обязательно нужно осмотреть наличие окислов и/или мусора на переменном сопротивлении, а планка с контактами надежно закреплена и припаяна к выводам. Еще надо проверить плотность контакта, то есть, насколько плотно «язычок» подходит к переменному сопротивлению. При необходимости его нужно будет подогнуть (только осторожно!).

На других автомобилях (или при использовании других датчиков) алгоритм проверки будет таким же, однако предварительно необходимо знать номинальное значение сопротивлений установленных датчиков. Это можно найти в инструкции к ним либо в технической документации к автомобилю (мануалу).

Обратите внимание, что если датчик уровня топлива исправен, а указатель на приборной панели все равно работает некорректно либо не работает вовсе — значит, неисправен сам указатель. Зачастую ремонт связан с заменой (или добавлением) подстроечного резистора. Это требуется для того, чтобы скорректировать вышедшее из строя сопротивление на самом приборе.

Ремонт датчика уровня топлива

В первую очередь необходимо понимать, что ремонт датчика уровня топлива невозможен без его демонтажа с посадочного места.

Если на рычажном датчике уровня топлива износились резистивные элементы — можно попробовать подогнуть «язычок», который непосредственно скользит по ним и передает значение тока на контролирующий прибор. Заодно можно почистить контактные дорожки прибора. В случае же, если резистивная дорожка износилась значительно, то ремонт не возможен и ДУТ подлежит только замене. Если плата с резистивной дорожкой «гуляет» на своем посадочном месте — ее нужно припаять заново.

Когда возникли неисправности в электрической цепи датчика, обычно проблемы возникают на контактах. Соответственно, их нужно почистить и подтянуть. Также желательно смазать их специальной смазкой. Повреждены провода — желательно заменить на новые (можно целым жгутом). Однако если повреждение изоляции незначительное, то можно воспользоваться для ремонта изолентой или термоусадкой для проводов.

Если в трубчатом датчике загрязнилась направляющая трубка — значит, ее нужно почистить и смыть налет с помощью спрея с очистителем. Заодно можно почистить и сигнальные провода, расположенные вдоль трубки.

Недостатком электронного датчика уровня топлива является его неремонтопригодность. По крайней мере, в гаражных условиях. Поэтому, если данный узел вышел из строя — обратитесь за помощью в автосервис либо к официальному представителю автопроизводителя вашего автомобиля.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Почему не работает указатель уровня топлива: неисправности и самостоятельная замена

ukazatel urovnya toplivaПринцип работы двигателей внутреннего сгорания основан на сжигании топливовоздушной смеси. Массовое распространение получили моторы, в которых используется дизель и бензин. Водителю автомобиля важно понимать, как много топлива находится в баке, насколько быстро оно расходуется в том или ином режиме езды, и сколько километров машина еще сможет преодолеть до заправки. Чтобы информировать водителя об уровне топлива, на панели приборов имеется соответствующая шкала. Данные на нее передает датчик, расположенный в бензобаке. Как и любой другой элемент автомобиля, он имеет типичные неисправности, и водителю необходимо знать: как их диагностировать, устранить или, в крайнем случае, заменить датчик уровня топлива.

Как измеряется уровень топлива в автомобиле

datchik urovnya toplivaВзаимодействие между указателем уровня топлива и датчиком топлива основано на передаче сигнала, который может быть аналоговым или цифровым. В зависимости от типа передаваемого сигнала, различаются датчики уровня топлива.

В современных автомобилях наибольшее распространение получили цифровые датчики, которые гораздо точнее аналоговых вариаций. Цифровой датчик получает аналоговую информацию об уровне топлива, которая преобразуется в сигнал, а после передается на указатель. При этом значение, которое поступает с датчика, рассчитывается исходя из геометрических параметров топливного бака и учитывая поправку на неравномерность распределения топлива по резервуару.

Непосредственно за измерение уровня топлива в автомобильных баках отвечает поплавок, который, представляющий собой цифровое потенциометрическое устройство. Он изготавливается из легких материалов (пластик, пенопласт, легкие металлы), чтобы находиться постоянно на поверхности топлива, тем самым передавая показания датчику. Подобная система измерения уровня топлива в баке простая, надежная и недорогая, что важно при массовом производстве автомобилей.

zamer urovnya topliva

Поплавковые датчики можно разделить на два типа:

  • Рычажные. В таких типах датчиков поплавок соединяется с реостатом через металлический рычаг. Соответственно, при увеличении или уменьшении уровня топлива поплавок начинает движение, за ним поворачивается рычаг, движение передается на реостат и его сопротивление изменяется. Информация об этом сопротивлении, с учетом различных факторов, передается в виде цифрового сигнала на указатель уровня топлива.
  • Трубчатые. Поплавок в подобных датчиках уровня топлива устанавливается внутри специальной трубки, которая монтируется в топливный бак. Поплавок в трубке зафиксирован таким образом, чтобы его движение было возможно только по вертикальной оси. В нижней части трубки находится отверстие, в которое поступает топливо. При поступлении топлива поплавок поднимается, при уменьшении его количества опускается. Параллельно движению поплавка располагают контактные кольца на проводах, замыкание которых фиксирует информацию об уровне топлива, передаваемую на указатель.trubchatyi datchik urovnya topliva

Трубчатые датчики уровня топлива считаются более точными, чем рычажные. Преимущества трубчатой конструкции особенно проявляются при движении автомобиля в горку, с горки или на поворотах, когда уровень топлива в баке колеблется, и рычажная система может считывать не до конца достоверные показатели. При этом трубчатый датчик уровня топлива более дорогой, чем рычажный, и он может быть установлен не во все топливные баки, из-за ограничений геометрической формой.

Неисправности в работе указателя уровня топлива

Главным симптомом проблем с датчиком уровня топлива автомобиля являются ложные данные, поступающие на указатель. По «поведению» указателя можно сделать некоторые выводы о возникшей неисправности:

  • ne-rabotaet-datchik-urovnya-toplivaУказатель топлива находится на нуле, независимо от уровня топлива в баке. Вероятнее всего, проблема связана с ограничителем хода поплавка;
  • Указатель топлива двигается, но постоянно опускается на нулевое значение. Необходимо обратить внимание на состояние обмотки потенциометра и надежность контакта токосъемника с потенциометром;
  • Колебания указателя топлива. Подобная неисправность указывает на сильный износ контактов;
  • При пуске двигателя указатель топлива не отрывается от нуля. Неисправность связана с электроникой автомобиля. Необходимо проверить провода на обрыв и надежность подключения, а также убедиться в целостности предохранителя;
  • Лампочка низкого уровня топлива не загорается. Проблема может быть связана с выходом из строя потенциометра;
  • Неправильные показания уровня топлива. В такой ситуации следует проверить поплавок на герметичность.

Согласно правилам дорожного движения, эксплуатация автомобиля с неисправным указателем уровня топлива запрещена. Исходя из этого, проблему следует устранить, и чаще всего это делается путем замены датчика.

Как снять датчик уровня топлива

В зависимости от модели автомобиля, процесс демонтажа датчика уровня топлива может немного отличаться. При этом можно выделить основные моменты, на которые необходимо обратить внимание, чтобы снять датчик уровня топлива:

  1. Перед тем как приступать к демонтажу датчика, необходимо сбросить минусовую клемму с аккумулятора автомобиля;
  2. kak snyat datchik urovny toplivaaДалее требуется обеспечить доступ к датчику. В зависимости от того, где он располагается, необходимо будет снять обивку багажника или демонтировать заднее сиденье;
  3. Большинство датчиков сверху фиксируются предохранительной пластиной, для удаления которой потребуется открутить болты крепежа;
  4. Обязательно следует почистить от грязи и пыли сам датчик, а также топливный бак вокруг него, чтобы загрязнения не оказались внутри топливного бака;
  5. После этого с датчика снимаются провода и болты крепления.

Когда все описанные выше манипуляции будут выполнены, датчик уровня топлива можно доставать. Делать это необходимо максимально аккуратно, чтобы не повредить его конструкцию.

Как установить и проверить датчик уровня топлива

datchik urovnya topliva

Установка датчика уровня топлива проводится в обратном демонтажу порядке. При этом важно помнить о некоторых основных рекомендациях по его установке и проверке:

  1. Перед тем как монтировать датчик, необходимо очистить посадочное место, в том числе и от следов старого герметика, если он был нанесен;
  2. Установить на посадочное место новую прокладку, предварительно смазав ее герметиком, если это требуется;
  3. Проверить работу указателя уровня топлива. Для этого, установив новый датчик уровня топлива, не следует сразу закрывать доступ к нему. Проехав порядка 50 километров, потребуется осмотреть топливный датчик и убедиться в отсутствии утечек.

Правильные показатели с датчика уровня топлива позволяют водителям планировать свой маршрут, что особенно важно при дальних поездках.

datchik urovnya topliva Загрузка...

okeydrive.ru

Датчик уровня топлива: виды, принцип работы, устройство

Датчик уровня топлива (ДУТ) - функциональное устройство топливной системы автомобиля, единственным предназначением которого является определение уровня и объема горючего (дизтоплива, бензина, солярки, масла) в топливном баке.

Датчик располагается в баке для подачи топлива, а указатель топливного уровня выводится на приборной панели в салоне автомобиля. Подобные датчики контроля отличаются очень низкой погрешностью (не более 1%), их конструкция не имеет движущихся и быстро изнашиваемых элементов.

ДУТ также могут применяться в системах контроля заправок и слива топлива, а также в системах проведения спутникового мониторинга автомобилей.

Как устроен датчик уровня топлива

Современный датчик уровня топлива  - это не что иное, как датчик-потенциометр перемещения. Подобное устройство обладает рядом преимуществ, таких как: доступность, надежность и простота конструкции датчика; высокая точность проводимых измерений и низкая цена. Среди недостатков стоит выделить наличие отдельных элементов, восприимчивых к окислению и частым поломкам.

В топливной системе автомобиля могут использоваться датчики-потенциометры двух видов – трубчатые и рычажные. Основным элементом конструкции подобных датчиков является т.н. поплавок, для изготовления которого может использоваться тонколистовой металл, полая пластмасса и пенопласт.

Рычажный топливный датчик

В таком типе устройства поплавок соединяется с контактом датчика при помощи небольшого рычага, изготовленного из металла. Рычажный датчик представляет собой сектор, который разделен на полосы металла резистивного типа. Основой конструкции являются надежные износостойкие резисторы с толстой пленкой.

Подобный датчик может устанавливаться как отдельно, так и в блоке, который отвечает за подачу топлива. Блок может состоять из ТН и заборника топлива.

Благодаря своей исключительной универсальности рычажные датчики могут применяться практически на всех топливных баках.

Трубчатый топливный датчик

В данном типе датчика поплавок двигается внутри полой трубки. Параллельно установлены и провода, создающие сопротивление, на концах которых имеются контактные кольца для поплавка. Трубчатые датчики отличаются высоким уровнем устойчивости к различным колебаниям ТС.

ДВС, которые применяют новые виды топлива, оснащаются специальными бесконтактными ДУТ. Наиболее известным из таких датчиков является  магнитный датчик неактивный (MAPPS).

Основной элемент подобного устройства является закрытым, что полностью предотвращает его непосредственный контакт с горючей смесью. Поплавок в магнитном датчике соединяется с рычагом при помощи магнита (отсюда и название).

Передвижение магнита осуществляется исключительно по сектору, на котором устанавливаются металлические пластины, имеющие разную длину. Сформированное магнитное поле создает электрический сигнал на поверхности пластин, который определяет существующий уровень топливной смеси в баке.

Как работает датчик уровня топлива

Принцип действия ДУТ основан на следующем – для определенного значения уровня горючего в баке создается собственный сигнал на датчике.

Замеры уровня топлива поплавком осуществляются только при снижении уровня ТС в баке. При этом изначально указатель уровня показывает на заполнение бака, и только спустя некоторое время происходит плавное снижение указателя. В этот временной интервал датчики уровня могут допускать некоторую погрешность в измерении, которая зачастую не превышает 1%.

В большинстве топливных систем устанавливаются датчики уровня с цифровым и аналоговым сигналом. Датчик аналогового типа определяет степень изменения напряжения на потенциометре. Подобные датчики дают большую степень погрешности в измерениях в сравнении со своими цифровыми аналогами.

Датчик цифрового типа предназначен для преобразования аналогового сигнала в соответствующую цифру с дальнейшей корректировкой и выравниванием значения, с учетом возможных колебаний уровня ТС. Датчики данного типа отличаются высокой точностью, с допустимым уровнем погрешности в 0,5%.

autodromo.ru

что такое ДУТ, устройство и принцип работы

Как известно, любой автомобиль, даже простейший карбюраторный или дизель с механическим впрыском, в обязательном порядке оснащен несколькими основными датчиками. К таким датчикам можно отнести датчик давления масла, датчик температуры двигателя, датчик, показывающий уровень бензина или солярки в топливном баке и т.д.

Авто с электронным впрыском (инжекторный двигатель) кроме основных, также имеют целый ряд дополнительных датчиков (в зависимости от модели, года выпуска и т.д.). При этом датчик уровня топлива (сокращенно ДУТ) в топливной системе автомобиля является обязательным. Далее мы рассмотрим,  что такое датчики уровня топлива, как работает датчик бензобака, а также где стоит датчик уровня топлива в баке автомобиля.

Читайте в этой статье

Датчики топлива в топливном баке: устройство и принцип работы

ДУТ — это датчик в топливной системе автомобиля, который определяет уровень топлива в топливном баке. При этом указатель уровня топлива, при всей своей кажущейся простоте, является важным элементом в устройстве любого автомобиля.

Указанный датчик позволяет не просто определить уровень топлива в баке. Благодаря взаимодействию датчика и нанесенной шкале на панели приборов (указатель топлива) становится понятно, сколько топлива осталось в баке в литрах.

В свою очередь, это позволяет эксплуатировать автомобиль с опорой на данные показания, приблизительно определить расход горючего, необходимость заправки машины топливом. Также при помощи данного указателя удается распланировать поездку из расчета на то, сколько горючего имеется в баке и т.д.

  • Разобравшись с тем, для чего нужен сам датчик, давайте подробнее рассмотрим, что такое ДУТ. Прежде всего, для определения уровня топлива, этот датчик ставится прямо в топливном баке. В свою очередь, сигналы посылаются от ДУТ к указателю уровня топлива, который размещен на панели приборов. Совокупность данных решений позволяет водителю четко понимать, сколько горючего осталось в баке,  постоянно контролировать расход топлива и т.д.

  Виды ДУТ и общее устройство датчика уровня топлива

Если не рассматривать старые авто, на более современных машинах датчик уровня топлива является потенциометрическим датчиком перемещения. Среди его основных плюсов можно выделить простое устройство, точность данных, а также высокую надежность и небольшую стоимость самого устройства.

Что касается недостатков, датчик имеет группу подвижных контактов, которые в процессе эксплуатации имеют свойство изнашиваться. Также часто указанные контакты окисляются. Это приводит к тому, что в результате окисления или полностью не работает датчик топлива, или же работает, но со сбоями (данные не верны).

Идем далее. В топливной системе могут быть использованы потенциометрические датчики:

  • рычажного типа;
  • трубчатого типа;

Чувствительный элемент в такой конструкции (как у рычажного, так и трубчатого датчика) выполнен в виде поплавка. Указанный поплавок датчика уровня топлива может быть пенопластовым, металлическим или пластиковым. Сам поплавок размещается на поверхности, то есть плавает в горючем.

  • В датчиках рычажного типа поплавок соединяется стальным рычагом с подвижным контактом потенциометра. В свою очередь, потенциометр — устройство, которое создает сопротивление при прохождении электрического тока.

При этом потенциометр разделен на отдельные участки-сектора в виде полос. Указанные полосы выполнены из особого резистивного материала, причем для каждого сектора он разный. В основе потенциометра лежит толстопленочный резистор.

Рычажный датчик уровня топлива стоит в блоке подачи топлива. Если просто, датчик зачастую установлен на самом бензонасосе. Реже решение может быть отдельным. Также можно отметить, что благодаря простой конструкции датчик уровня топлива данного типа вполне можно считать универсальным решением. Это значит, что его можно ставить в любые бензобаки.

Трубчатый датчик уровня топлива предполагает в конструкции особую трубку, в которой (благодаря наличию направляющих)  поплавок получает возможность перемещаться. При этом провода сопротивлений располагаются параллельно, на них замкнуты контактные кольца на поплавке.

Плюсом трубчатого ДУТ является то, что уровень топлива показывается более точно. Этот датчик устойчив к колебаниям горючего в баке, которые возникают при изменении положения кузова авто. Однако такой датчик нельзя ставить во все без исключения топливные баки, так как есть зависимость от геометрических параметров бака.

Еще добавим, что после активного перевода ДВС на альтернативные виды топлива (использование этанола, метанола, биодизеля) использовать контактные датчики для измерения уровня топлива нельзя. Дело в том, что датчик (его контактные поверхности) быстро изнашиваются в такой среде, которая является весьма агрессивной.

По этой причине в данном случае используют бесконтактные датчики уровня топлива. В качестве примера, MAPPS. Такое решение хорошо подходит для агрессивных сред, так как это неактивный магнитный датчик положения.

При этом чувствительный элемент полностью закрыт в герметичный корпус, нет прямого контакта датчика уровня топлива в баке с самим горючим. Замер уровня происходит за счет рассмотренного выше поплавка, который присоединен к рычагу с постоянным магнитом.

Указанный магнит осуществляет перемещения по сектору, где в виде лучей крепится большое количество пластин из металла. Наличие магнитного поля позволяет на каждой пластине сформировать отдельный электрический сигнал, причем на каждой пластине такой сигнал разный. Далее сигнал считывается с датчика уровня топлива, что и соответствует тому или иному уровню горючего в баке.

Датчик топлива: принцип работы

Итак, рассмотрев, как работает контактный и бесконтактный датчик бензина, дизтоплива или других типов горючего, можно перейти к его работе. В основе лежит принцип, что для каждого отдельного значения уровня топлива в баке должен быть сформирован отдельный сигнал. Казалось бы, все просто, однако это не так.

С учетом того, что на современных авто топливные баки могут быть достаточно сложными по форме и геометрии, а также сам уровень топлива постоянно меняется, причем не линейно, работа ДУТ имеет некоторые особенности.

Прежде всего, с учетом конструкции датчика уровня топлива, топливо сначала должно опускаться, только после чего начнет опускаться и сам поплавок. При этом указатель уровня топлива сначала определенное время будет показывать завышенный уровень, после чего произойдет понижение. Вполне очевидно, что датчик уровня горючего неизбежно имеет небольшую погрешность.

Также датчики могут формировать разный выходной сигнал. Бывают датчики уровня топлива с аналоговым, а также цифровым сигналом. Аналоговый сигнал ДУТ является меняющимся напряжением на потенциометре. Такие датчики отличаются большой погрешностью, что и свело к минимуму их использование.

Рекомендуем также прочитать статью о том, какие датчики используются в устройстве АКПП. Из этой статьи вы узнаете о датчиках АКПП, для чего предназначены и как работают те или иные датчики коробки автомат, а также какие признаки указывают на возможные неисправности датчиков автоматической коробки передач.

Цифровой датчик более сложный, так как сначала аналоговый сигнал преобразуется в цифровой, далее контроллер учитывает погрешность измерений и вносит поправку. В результате погрешность измерений минимальна, так как цифровой датчик отдельно учитывает возможные колебания уровня топлива, форму бака и т.д.

Именно по этой причине на авто сегодня ставят цифровые датчики уровня топлива, так как они имеют высокую точность и в любой момент показывают практически полностью достоверные данные (погрешность в цифровом датчике измерения уровня топлива минимальна).

Что в итоге

Как видно, ДУТ или датчик уровня топлива в баке является  достаточно простым, однако важным элементом в устройстве системы топливоподачи.  Причина вполне очевидна, так как при эксплуатации автомобиля важно всегда точно знать, сколько горючего находится в баке.

При этом следует учитывать, что как и любое другое устройство, указанный датчик может выходить из строя или работать со сбоями. По этой причине, если показания датчика уровня топлива явно отличаются от реальных, такой датчик подлежит проверке и замене.

Рекомендуем также прочитать статью о том, какие признаки неисправности имеет датчик коленвала. Из этой статьи вы узнаете об устройстве, назначении и принципах работы датчика коленчатого вала, а также какие признаки указывают на проблемы с ДПКВ или сбои в его работе.

В противном случае автомобиль может остаться без топлива в самый неподходящий момент, а также критическое снижение горючего в бензобаке может привести к скорому выходу из строя бензонасоса, засорению топливных фильтров и элементов системы топливоподачи осевшей грязью и частицами со дна бака и т.д.

Читайте также

  • Что такое датчик Холла?

    Устройство датчика положения (датчик на основе эффекта Холла). Конструктивные особенности, назначение и принцип работы. Как самому проверить датчик на авто.

krutimotor.ru

принцип работы, ремонт и как обмануть датчик

Принцип действия электрического топливного датчика в автомобиле основан на измерении объема горючего и самостоятельном срабатывании при критическом остатке бензина. При активации резистор системы измерений, установленный в бензобаке, подает визуальный сигнал. Замер объема топлива осуществляется посредством использования специального поплавка. Степень заполнения резервуара горючим можно отследить по показаниям приборной панели: по мере расхода топлива указатель, расположенный на щитке, постепенно снижается.

Особенности принципа действия контроллера:

1. Поплавок, предназначенный для измерения, при расходе горючего опускается, а при его увеличении — перемещается вверх.

2. При перемещении поплавок контактирует со специальными секторами, подключенными к проводам. Кабеля идут на датчик топлива, установленный на приборной панели. Изменение количества пластин, подключенных к резистору или потенциометру, способствует изменению уровня сопротивления.

3. Если бак полный, то бегунок располагается в крайнем положении и ток передается в потенциометре по самому короткому пути. Передача силы осуществляется с использованием пластины, установленной с краю. Соответственно, уровень сопротивления низкий и варьируется в районе 7 кОм. При расходе топлива бегунок начинает передвигаться, в результате чего проводка добавляется новыми пластинами (сопротивление растет). При полном баке рабочий параметр составляет около 120 Ом.

4. У трубчатых регуляторов несколько иной принцип функционирования. Топливо поступает через нижнюю часть устройства (его технологическое отверстие) по специальной трубке. Поплавок устанавливается на поверхности горючего.

Какие бывают датчики уровня топлива?

Рычажные ДУТ для авто состоят из следующих элементов:

- потенциометр;

- бегунок устройства, выполненный в виде перемещающегося контакта;

- рычажный элемент;

- поплавок;

- бензинозаборник.

Поплавок обладает инерционностью, поэтому при функционировании он не дергает стрелку индикатора на приборной панели. Схема, при которой датчик должен правильно подключаться в авто — «12-вольтный источник — контроллер, установленный на приборке — масса машины или заземление».

Трубчатые контроллеры используются в современных авто и характеризуются более низкой чувствительностью к колебаниям горючего. Благодаря тому, что измерительный компонент надежно защищен от соприкосновения с бензином, его срок службы выше.

Виды электронных бесконтактных измерительных устройств для замера объема

Магнитные - датчики оснащаются чувствительными элементами, плотно зафиксированными и защищенными от соприкосновения с топливом. Данные об объеме горючего подает на индикатор рычажный элемент, подключенный к магниту. Это приводит к передвижению магнита по секторами, на которых имеются стальные пластинки. Сигнал считывается регулятором.

Радиоуправляемые - информация о работе устройств поступает на приборную панель по радиоканалу. Основная особенность электронных бесконтактных датчиков заключается в системе питания. Устройства запитываются на отдельный долговечный аккумулятор, ресурс эксплуатации которого в среднем составляет около семи лет. Провода, которыми нужно подсоединять датчик, отсутствуют. Батарея не расходует энергию, параметры датчика не зависят от электричества, соответственно, его значения более точные.

Ультразвуковые - устройства располагаются на наружной поверхности бензобака, а также на контрольном информационном модуле. С каждым отдельным видом горючего может работать разная программа. Такие системы характеризуются точными показаниями и обладают максимально высокой взрывозащищенностью.

Ремонт датчика

После демонтажа устройства выполняется его проверка и ремонт:

- Сначала тестируется герметичность поплавка. Выполняется диагностика резистивного слоя на плате. Если эти элементы изношены, то их можно заменить при условии, что есть запчасти от «донора».

- В случае если резистивный слой стерся, для устранения проблемы можно укоротить контакт, имеющийся на плате. Это позволит элементам перемещаться по сохранившейся части слоя.

- Чтобы отремонтировать контроллер, его нужно разобрать. Поводок извлекается из защелки (этот же элемент выполняет функцию оси контактной пластины).

- Плата распаивается и извлекается из корпуса регулятора. Затем, используя наждачную бумагу, выполняется очистка схемы от следов окислений. Действовать необходимо осторожно, поскольку плата хрупка.

- Схема устанавливается обратно. Этот элемент надо поставить так, чтобы исключить вероятность появления зазоров между ним и корпусом контроллера со стороны цифровой кодировки. С помощью паяльника делается две засечки в корпусе регулятора. Если этого не сделать, то схема может перемещаться.

- К регулятору подключается провод с разъемом и заземление.

Как сделать датчик своими руками?

Самодельный емкостный контроллер производится из двух модулей, подключенных между собой с помощью трех проводов:

- Первый модуль, выполненный в виде металлической пластины, подключается к блоку емкостного регулятора.

- Второй модуль необходимо соединить с блоком отображения.

- По двум электролиниям питание поступает на блок устройства. По третьему проводнику на блок идет сигнал, преображающийся в показатель объема топлива.

Прежде чем изготовить датчик, надо учесть следующие нюансы:

- Рабочая поверхность двух электродов должна быть заизолирована от контакта.

- Пространство между электродами должно полностью заполняться топливом, если контроллер погружается в жидкость.

- В бензобак необходимо установить датчик под наклоном.

- Самодельное устройство не должно иметь подвижных компонентов и частей.

- Питание регулятора должно быть организовано не более, чем от 5 Ватт. Если напряжение будет более высоким, то топливо может воспламениться от воздействия искры.

- Измерительная схема должна быть размещена как можно ближе к контроллеру. Кабеля для ее соединения должны быть не длиннее 2 см.

Как обмануть ДУТ?

Обмануть датчики уровня топлива можно таким образом:

- Чтобы обмануть показания ультразвукового датчика, на него нужно воздействовать током либо напряжением, также подойдет магнит. Последний устанавливается поверх регулятора. Это приводит к увеличению напряжения и появлению сбоев в работе датчика.

- Погружаемые устройства более герметичны, точнее определяют объем горючего и устойчивы ко внешним воздействиям. Для обмана такого регулятора пользователю необходимо согнуть патрубок внутри топливного бака.

fishki.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
